GEBRUIKSAANWIJZING 610 100 361 GAGGIA

• verkeerd gebruik dat niet in overeenstemming is met de beoogde doelen;

• reparaties die niet zijn uitgevoerd door erkende servicecentra;

• onklaar gemaakte componenten van de machine;

• gebruik van niet-originele vervangingsonderdelen en accessoires;

• Opslag in ruimten met temperaturen onder de 15°C en geen onderhoud.

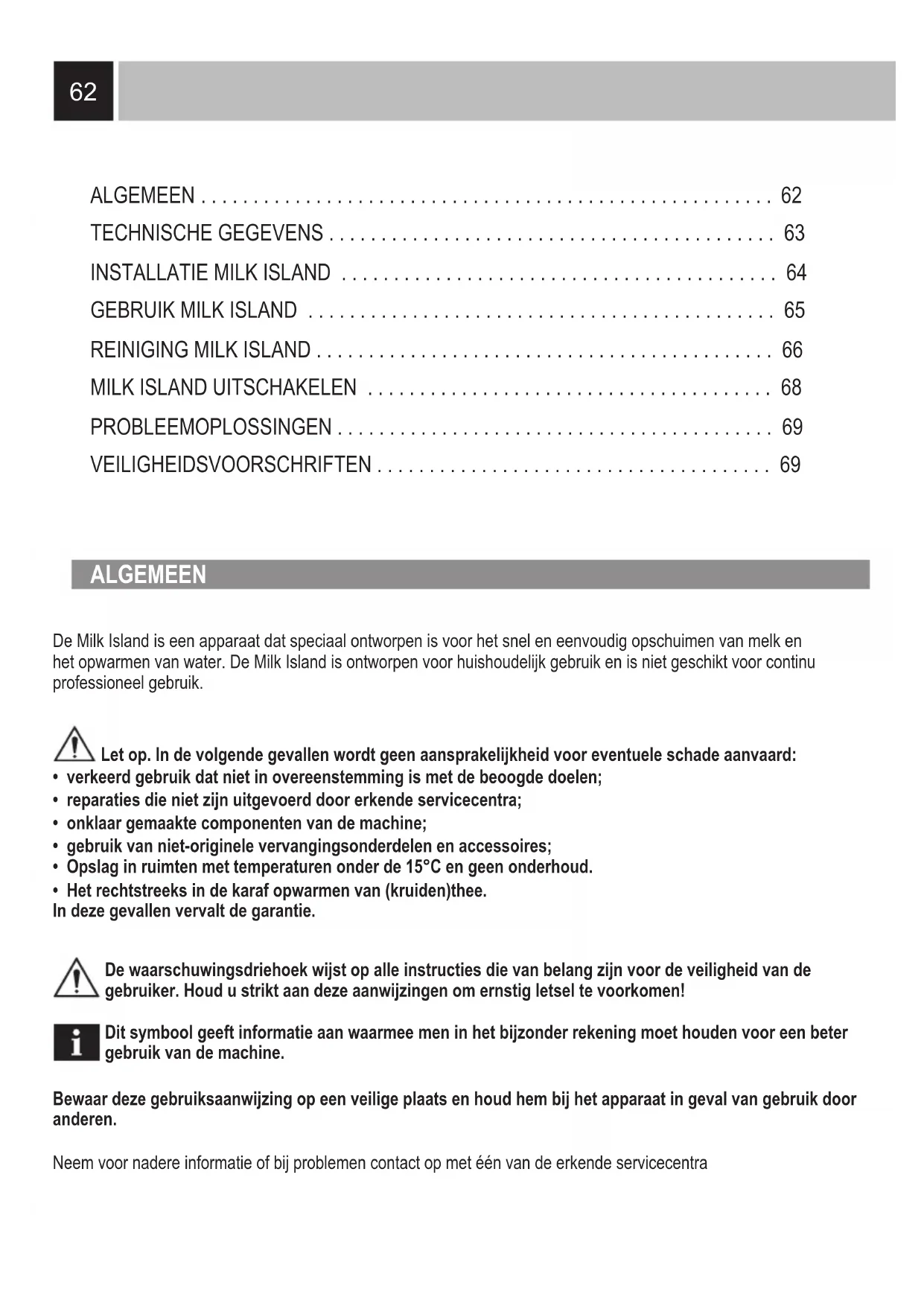

• Het rechtstreeks in de karaf opwarmen van (kruiden)thee. In deze gevallen vervalt de garantie. De waarschuwingsdriehoek wijst op alle instructies die van belang zijn voor de veiligheid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen! Dit symbool geeft informatie aan waarmee men in het bijzonder rekening moet houden voor een beter gebruik van de machine. Bewaar deze gebruiksaanwijzing op een veilige plaats en houd hem bij het apparaat in geval van gebruik door anderen. Neem voor nadere informatie of bij problemen contact op met één van de erkende servicecentra ALGEMEEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 TECHNISCHE GEGEVENS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

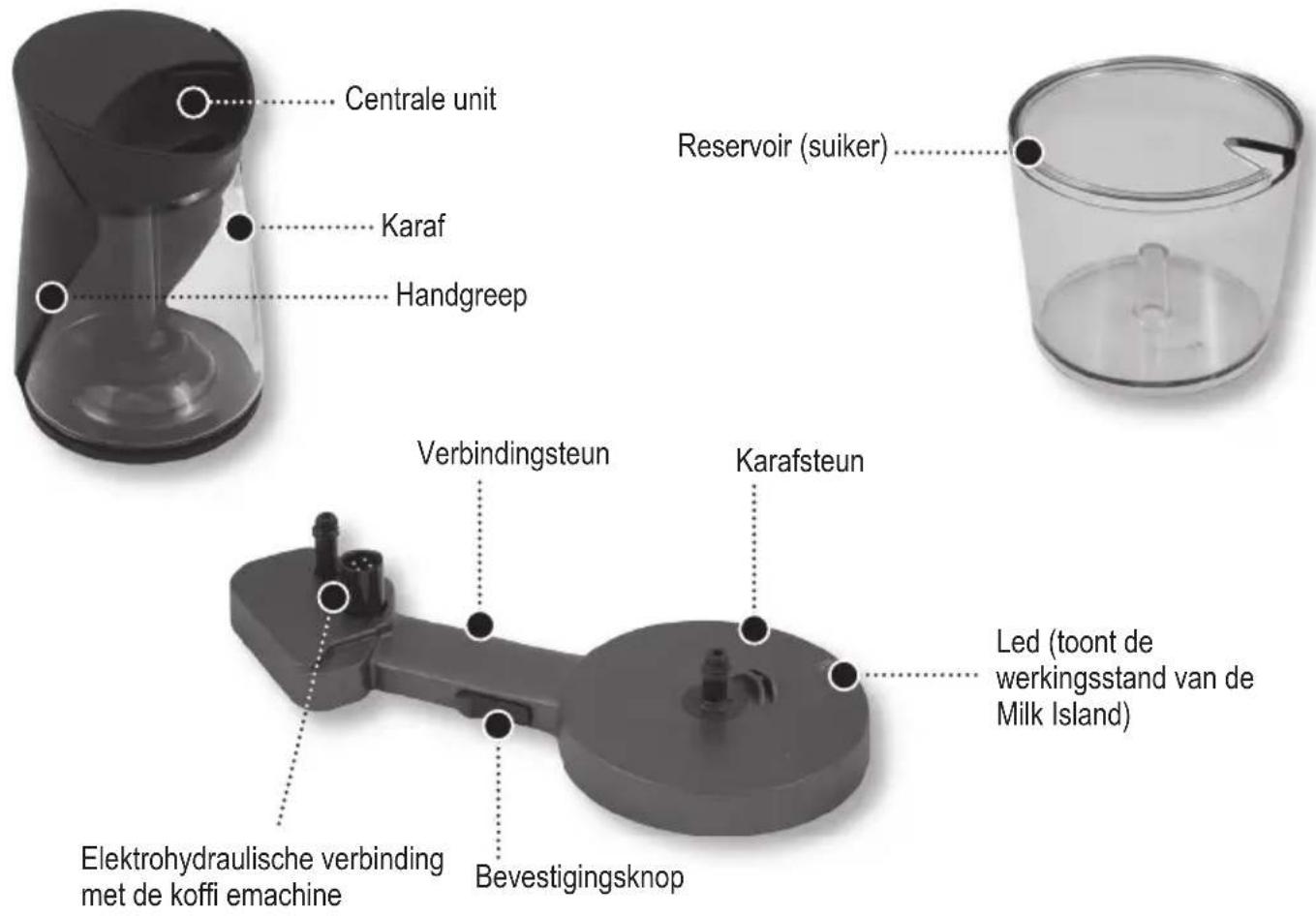

TECHNISCHE GEGEVENS Voeding De Milk Island wordt direct aangedreven door de koffi emachine Materiaal behuizing Thermoplastische kunststof Materiaal van de karaf Thermoplastische kunststof - Glas: Afmetingen (l x a x p) (mm) 215 x 156 x 95 Gewicht 0,450 kg Inhoud karaf 0,4 liter melk - 0,8 liter op te warmen water Veiligheidsinrichtingen Elektrohydraulische vergrendeling stoomafgifte bij afwezigheid van de karaf in werkingsstand en in stand-by stand. Belangrijke technische opmerking: De Milk Island moet met de speciale aansluiting aan een hiervoor geschikte koffi emachine worden aangesloten. De Milk Island is niet voorzien van een aansluiting die kan worden gebruikt voor een gewoon stopcontact. Met voorbehoud van wijzigingen in de constructie en uitvoering op basis van de technologische vooruitgang. Machine in overeenstemming met de Europese richtlijn 89/336/EEG (Wetsbesluit 476 van 04/12/92), met betrekking tot de verwijdering van radio- en televisiestoringen. Karaf Reservoir (suiker) Elektrohydraulische verbinding met de koffi emachine Bevestigingsknop Karafsteun Led (toont de werkingsstand van de Milk Island) Verbindingsteun Centrale unit64 INSTALLATIE

INSTALLATIE MILK ISLAND

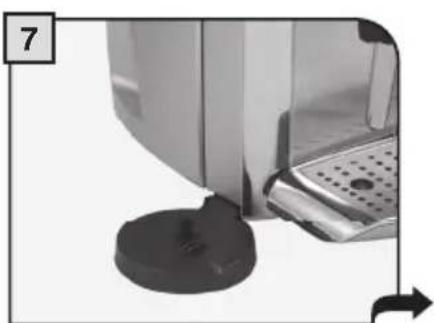

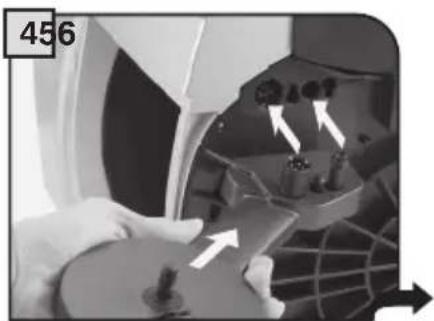

Opgelet: voor het aansluiten van de Milk Island moet u de koffi emachine op zijn kant zetten; verwijder vóór deze handeling eerst het waterreservoir, het lekbakje, de koffi ediklade en leeg het koffi ebonenreservoir van de koffi emachine. Schakel de koffi emachine uit en trek de stekker uit het stopcontact. Haal de Milk Island uit de verpakking; controleer of de karaf heel is. We raden u aan de verpakking te bewaren. Draai de deksel los en bewaar hem goed. Zet de machine, nadat alle reservoirs leeggemaakt zijn, voorzichtig op zijn kant. Verwijder de beschermdeksel. Draai de deksel met behulp van een muntje los zoals getoond in de fi guur. Druk in de richting die aangegeven staat op de bevestigingsknop. Laat de knop los wanneer de steun volledig in de machine is geplaatst. Controleer of de steun stevig op de machine aangesloten is. Houd de knop ingedrukt en haak de Milk Island in de koffi emachine door ervoor te zorgen dat de betreffende aansluitingen op elkaar passen. Zet de koffi emachine nu weer rechtop en vul alle reservoirs. Plaats de karaf op de steun. Controleer de kleur van de led op de steun. Als de led groen is, is de Milk Island correct aangesloten en klaar voor gebruik. Bij het inschakelen van de koffi emachine wordt de Milk Island automatisch geconfi gureerd.

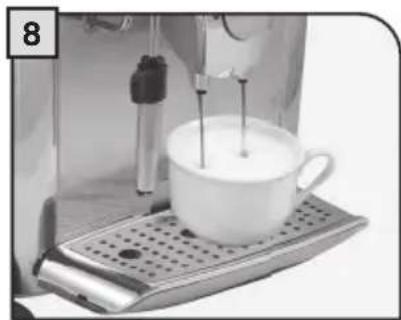

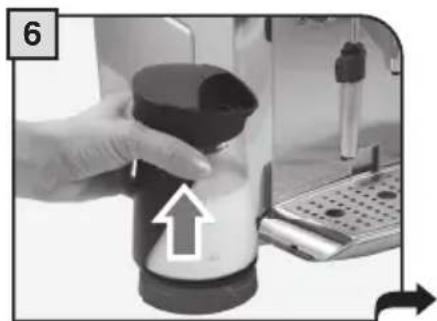

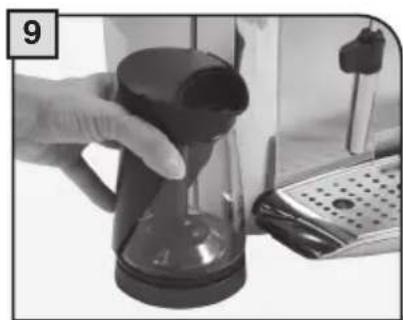

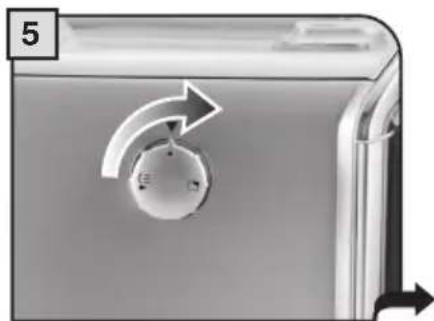

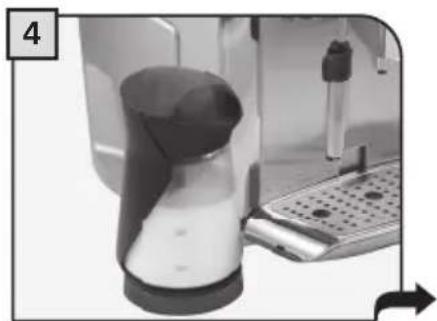

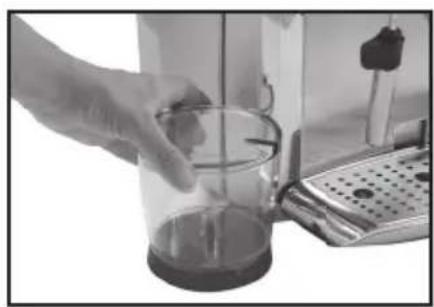

Opgelet: maak de karaf en de andere onderdelen schoon alvorens de Milk Island te gebruiken. Controleer of alle onderdelen correct geïnstalleerd zijn. Het glas van de karaf kan hoge temperaturen bereiken: gevaar voor brandwonden! Gebruik alleen melk en water in de Milk Island. Het is verboden andere vloeistoffen met andere chemische samenstellingen te gebruiken in het apparaat. Belangrijke opmerking: De hoeveelheid melk in de karaf mag nooit lager zijn dan het minimumniveau “MIN” en nooit hoger zijn dan het maximumniveau “MAX”. Na het gebruik van de Milk Island alle onderdelen zorgvuldig reinigen. We raden aan voor de bereiding van de cappuccino koude melk (0-8°C) te gebruiken, voor een beter resultaat. GEBRUIK Vul de melkkaraf met de gewenste hoeveelheid melk. Druk en draai om de karaf op de steun van de Milk Island te plaatsen. Controleer of de led van de steun groen is. Pak de karaf bij de handgreep vast en haal hem weg. Na kleine cirkelvormige bewegingen te hebben gemaakt, de melk in het kopje gieten. Plaats het kopje met de geklopte melk onder de koffi e-uitloop. Laat de koffi e in het kopje lopen (zie handleiding koffi emachine). Draai de knop tot op het symbool . Opmerking: als de melkkaraf niet wordt gebruikt, kunt u het reservoir van de suiker op de steun zetten. Wacht tot de melk stijf geworden is. Draai de knop tot op de ruststand

Opgelet: dompel de steun van de Milk Island nooit onder in vloeistoffen. Het onderhoud en de reiniging van de steun mogen alleen worden uitgevoerd wanneer de machine koud is en niet is aangesloten op het elektriciteitsnet. Alle in deze paragraaf beschreven onderdelen kunnen in een vaatwasser voor huishoudelijk gebruik gewassen worden. Gebruik geen scherpe voorwerpen of agressieve chemische producten (oplosmiddelen) voor de reiniging. Gebruik voor de reiniging van de steun een zachte doek. Droog de machine en/of onderdelen ervan niet in een magnetron en/of conventionele oven.

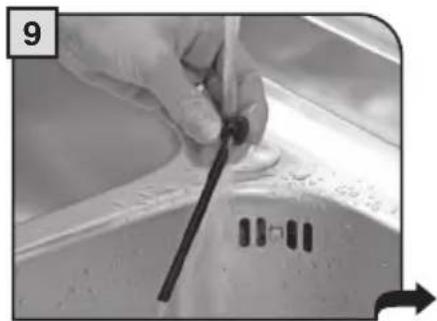

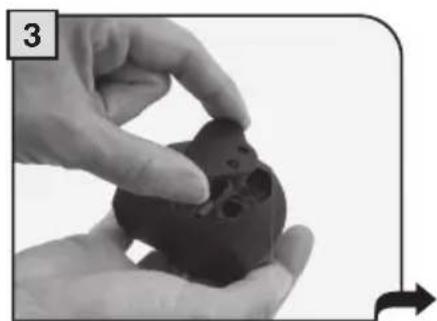

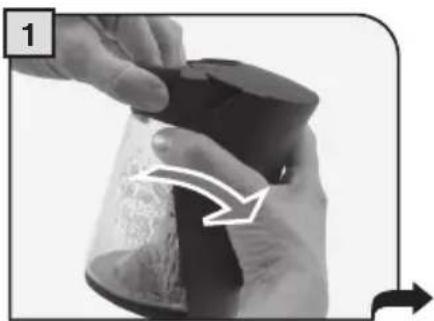

Haal de karaf van de steun af. Haal de handgreep af en houd hierbij de karaf bij de tuit vast. Haal het ventiel uit de opschuim-eenheid. Haal het aanzuigbuisje uit de opschuim-eenheid. Reinig het buisje met warm water

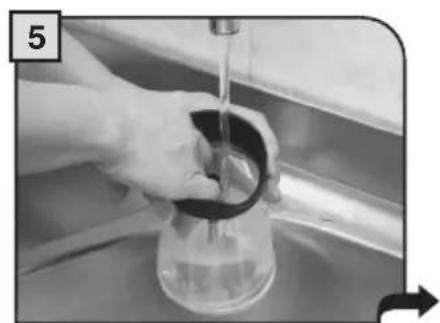

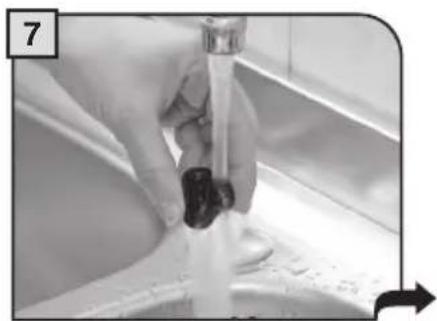

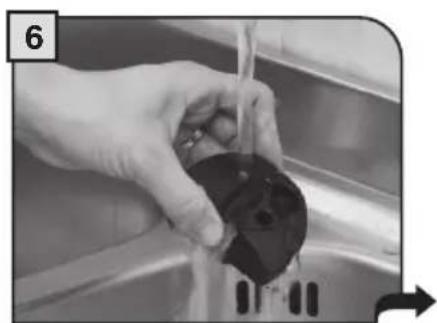

Haal de opschuim-eenheid van de karaf af. Was de karaf met warm water. Was de opschuim-eenheid met warm water. Was het ventiel zorgvuldig met water.

Controleer of het ventiel goed schoongemaakt is door licht op de zijkanten te drukken. Er wordt aangeraden het te gebruiken met een schoon en droog ventiel.

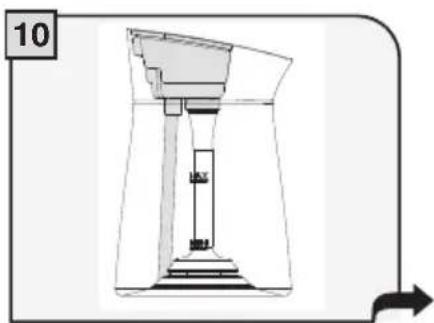

Maak het verbindingsstuk schoon met een vochtige doek. Vul de karaf met water en laat de machine stoom maken als u een grondige reiniging wenst (volg de aanwijzingen vanaf punt 2 tot punt 6 op pag. 65). De karaf en de onderdelen van de opschuimeenheid kunnen in een vaatwasser voor huishoudelijk gebruik gewassen worden. Monteer de opschuim-eenheid weer en plaats hem op de karaf. Opgelet: de opschuim-eenheid dient correkt aangesloten te worden op het buisje in de karaf.

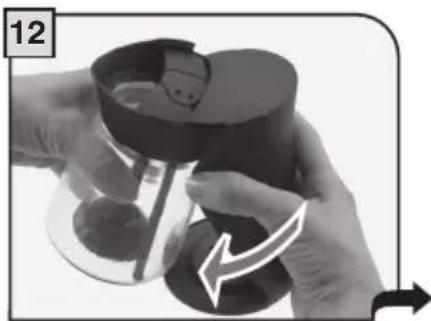

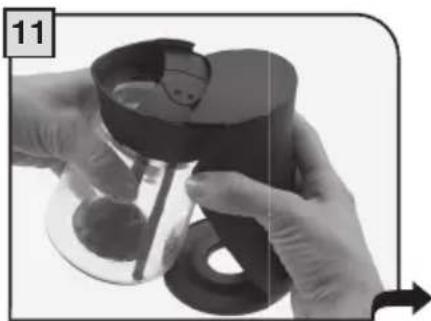

Monteer de handgreep. Geef steun aan de bovenkant zoals aangegeven op de afbeelding.

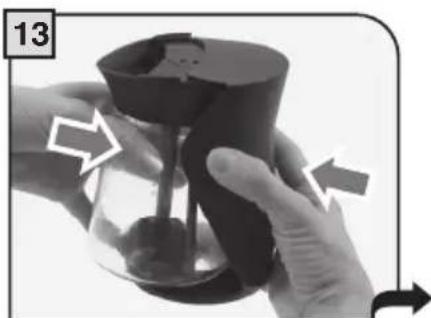

Druk vervolgens wanneer beide delen verenigd zijn stevig aan om ze vast te maken.

Breng terwijl u de bovenkant vasthoudt de onderkant van de handgreep in.

Nu is de karaf gemonteerd en klaar voor gebruik Opgelet: de karaf kan enkel gebruikt worden wanneer het heel is en alle onder- delen correct geïnstalleerd zijn.68 UITSCHAKELEN

MILK ISLAND UITSCHAKELEN

Opgelet: om de Milk Island los te koppelen moet u de koffi emachine op zijn kant zetten; verwijder vóór deze handeling eerst het waterreservoir, het lekbakje, de koffi ediklade en leeg het koffi ebonenreservoir van de koffi emachine. Schakel de koffi emachine uit en trek de stekker uit het stopcontact. Zet de koffi emachine nu weer rechtop en vul alle reservoirs.

Zet de koffi emachine weer aan en volg de procedure voor ingebruikneming die staat beschreven in de handleiding van de machine.

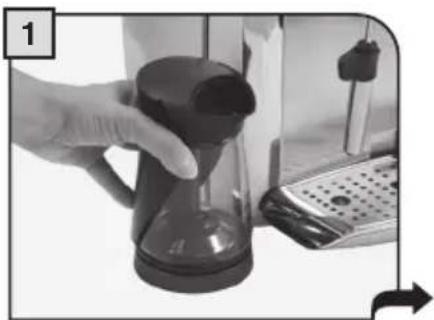

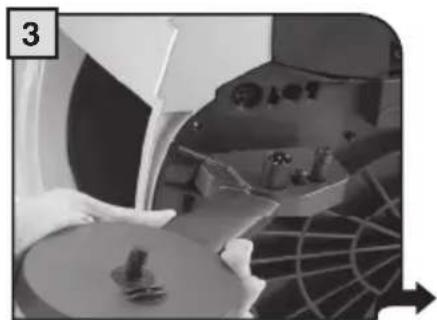

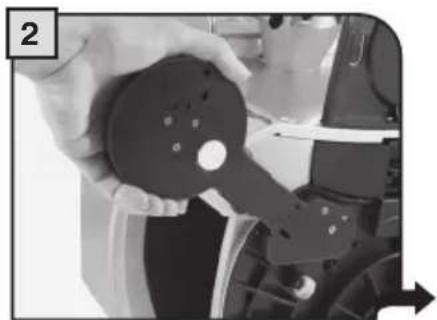

Haal de melkkaraf van de steun af. Houd de knop ingedrukt en haal de steun uit de koffi emachine. Zet de machine, nadat alle reservoirs leeggemaakt zijn, voorzichtig op zijn kant. Plaats de beschermdeksel op zijn plek. Was en reiniging alle onderdelen van de Milk Island vervolgens en bewaar ze op een veilige plaats voor een volgende installatie; we raden aan hiervoor de originele verpakking te gebruiken.

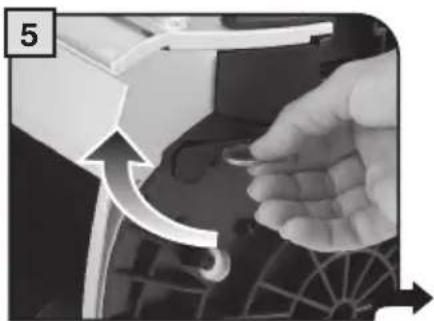

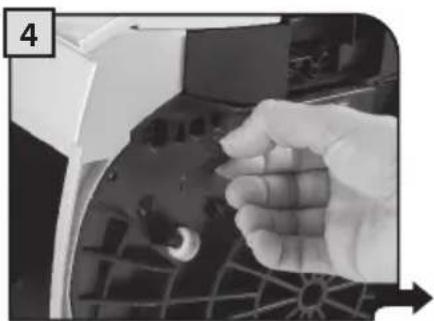

Draai de deksel met behulp van een muntje vast zoals getoond in de fi guur.

Problemen Oorzaken Oplossingen De machine klopt de melk niet op. De melk heeft een niet geschikt vetgehalte. Gebruik andere melk. Het ventiel in het deksel is vuil Was het ventiel. Het lampje op de steun van de Milk Island is rood. Druk de melkkaraf goed aan. Onderdelen van het deksel zijn niet juist geïnstalleerd. Controleer de montage van het deksel. De koffi emachine is niet gereed voor stoomverstrekking. Controleer de werking van de machine. Voor storingen die niet in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen effect hebben, dient u contact op te nemen met een servicecentrum. Breng de onder stroom staande delen nooit in contact met water: gevaar voor kortsluiting! De oververhitte stoom en het hete water kunnen brandwonden veroorzaken! GEBRUIKSBESTEMMING De Milk Island is uitsluitend bestemd voor huishoudelijk gebruik. De Milk Island kan niet losstaand gebruikt worden maar moet aangesloten worden op een hiervoor geschikte koffi emachine. Het aanbrengen van technische wijzigingen en elk ongeoorloofd gebruik is verboden, in verband met de risico’s die dit met zich meebrengt! De Milk Island mag alleen door volwassenen worden gebruikt. STROOMVOEDING De Milk Island heeft een laagspanningsvoeding die geleverd wordt door de koffi emachine, waarop hij is aangesloten via een speciale elektrohydraulische aansluiting. VOEDINGSKABEL (ELEKTROHYDRAULISCH) Gebruik de Milk Island nooit wanneer de voedingskabel defect is. Indien de elektrohydraulische voedingskabel beschadigd is, moet deze door de fabrikant of door zijn klantenservice vervangen worden. Laat de aansluiting geen contact maken met vloeistoffen, natte delen of andere stoffen die invloed kunnen hebben op de werking van de elektrische contacten of kortsluiting kunnen veroorzaken.

BESCHERMING VAN ANDERE PERSONEN

Verzeker u ervan dat kinderen niet de mogelijkheid hebben om de Milk Island te gebruiken. Kinderen realiseren zich niet welke gevaren verbonden zijn aan elektrische apparaten. Laat het verpakkingsmateriaal van de Milk Island buiten het bereik van kinderen. VERBRANDINGSGEVAAR Richt de oververhitte stoomstraal en/of heetwaterstraal nooit op uzelf of op anderen. Gebruik altijd de speciale handgreep van de karaf. VEILIGHEIDSVOORSCHRIFTEN70 VEILIGHEIDSVOORSCHRIFTEN PLAATSING Zet de Milk Island en de koffi emachine op een veilige plek waar niemand het kan omstoten of zich eraan kan verwonden. Er kan heet water of oververhitte stoom uitkomen: gevaar voor brandwonden! Gebruik de Milk Island en de koffi emachine niet buiten. Bewaar de machine niet bij een temperatuur van minder dan 0°C; het apparaat kan door bevriezing worden beschadigd. Zet het apparaat niet op erg warme oppervlakken en in de buurt van open vuur om te voorkomen dat de behuizing smelt of anderszins beschadigd raakt. REINIGING Dompel het apparaat nooit onder in water! Pogingen tot reparaties aan de binnenkant van de steun van de Milk Island zijn ten strengste verboden. Na het gebruik van de Milk Island de melkkaraf en de opschuim-eenheid zorgvuldig reinigen met warm water of in de vaatwasser.

RUIMTE VOOR GEBRUIK EN ONDERHOUD

Voor een correcte en goede werking van de Milk Island en de koffi emachine wordt het volgende aanbevolen: Kies een vlakke ondergrond; Kies een voldoende verlichte, hygiënische omgeving met een gemakkelijk toegankelijk stopcontact; Zorg ervoor dat het apparaat op een minimumafstand van de wanden staat, zoals in het bijbehorende boekje staat aangegeven.

OPSLAG VAN DE MACHINE

Als de Milk Island langere tijd niet gebruikt wordt dient hij van de machine losgekoppeld te worden. Bewaar het apparaat in een droge ruimte en buiten het bereik van kinderen. Bescherm hem tegen stof en vuil. Reinig de Milk Island indien hij, na een tijd niet gebruikt te zijn, weer gebruikt wordt. REPARATIES / ONDERHOUD Haal de Milk Island meteen los van de machine (zie Uitschakelen) bij storingen, defecten of vermoedelijke defecten na een val. Gebruik de Milk Island nooit wanneer hij defect is. De reparaties mogen alleen door een erkend servicecentrum worden uitgevoerd. Bij ondeskundig uitgevoerde werkzaamheden wordt iedere vorm van aansprakelijkheid van de hand gewezen. BRANDBESTRIJDING Gebruik in geval van brand koolzuurblussers (CO

). Gebruik geen water of poederblussers. AFDANKEN Dit product voldoet aan de EU-richtlijn 2002/96/EG. Het symbool op het product of op verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycleerd. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor het milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recycleren van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.7172
