MANUALE UTENTE 610 100 361 GAGGIA

Manuale d’uso e manutenzione

Prima di utilizzare la macchina consultare le presenti istruzioni. Leggere attentamente le norme di sicurezza

Operation and maintenance manual

Il Milk Island è un dispositivo studiato e creato appositamente per emulsionare il latte e per riscaldare l’acqua,

in modo semplice e veloce. Il Milk Island può essere utilizzato solo per un uso domestico; non è indicato per un

funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conforme agli scopi previsti;

• Riparazioni non eseguite presso centri d’assistenza autorizzati;

• Manomissione di qualsiasi componente della macchina;

• Impiego di pezzi di ricambio e accessori non originali;

• Stoccaggio in locali al di sotto di 15°C e mancata manutenzione;

• Riscaldamento di tè o tisane eseguito direttamente nella caraffa.

In questi casi viene a decadere la garanzia.

Il triangolo di avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente.

Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore

utilizzo della macchina.

Conservare queste istruzioni per l’uso in un luogo sicuro e allegarle al dispositivo qualora un’altra perso-

na dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi rivolgetevi ai centri d’assistenza autorizzati.

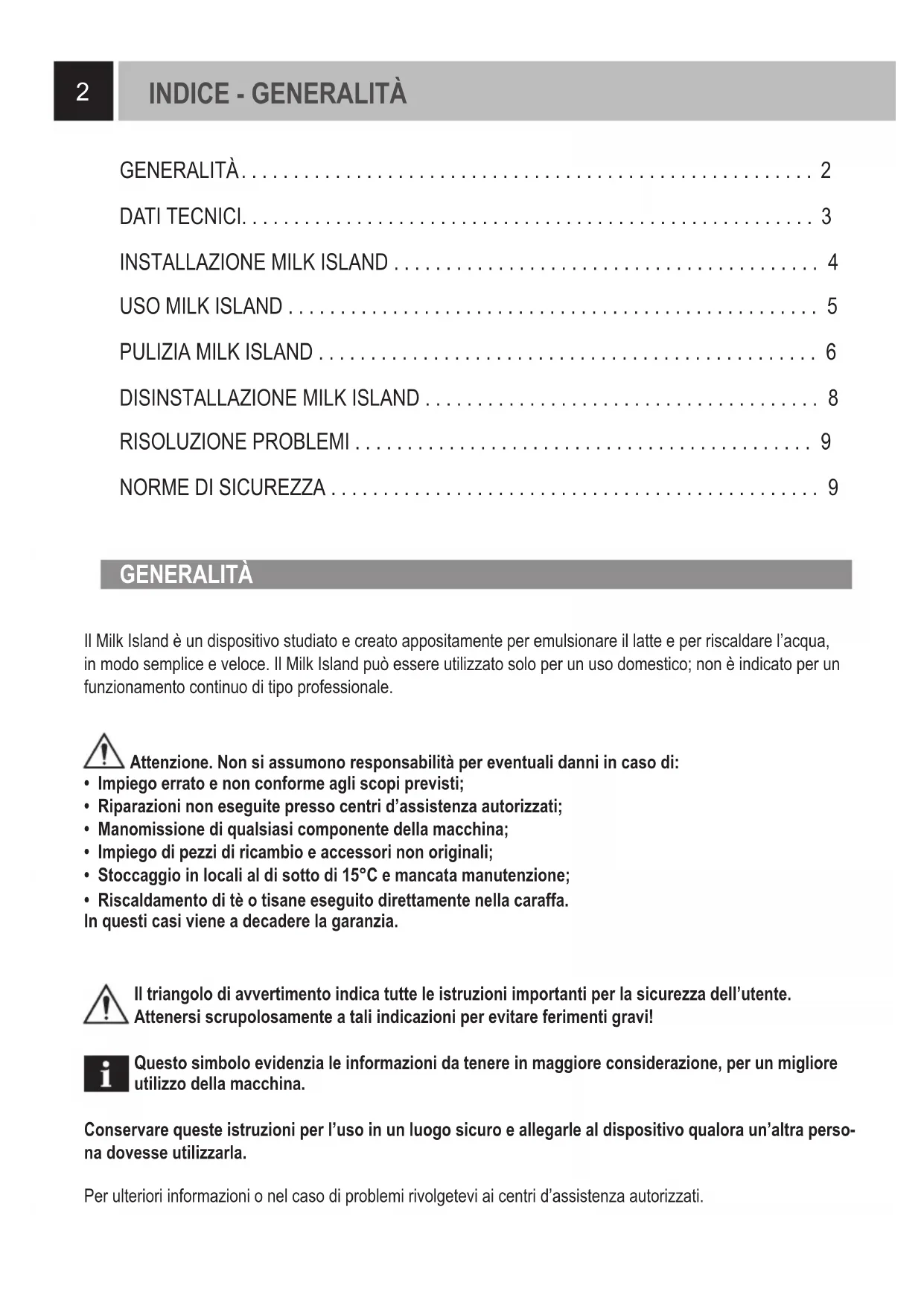

GENERALITÀ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

NORME DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

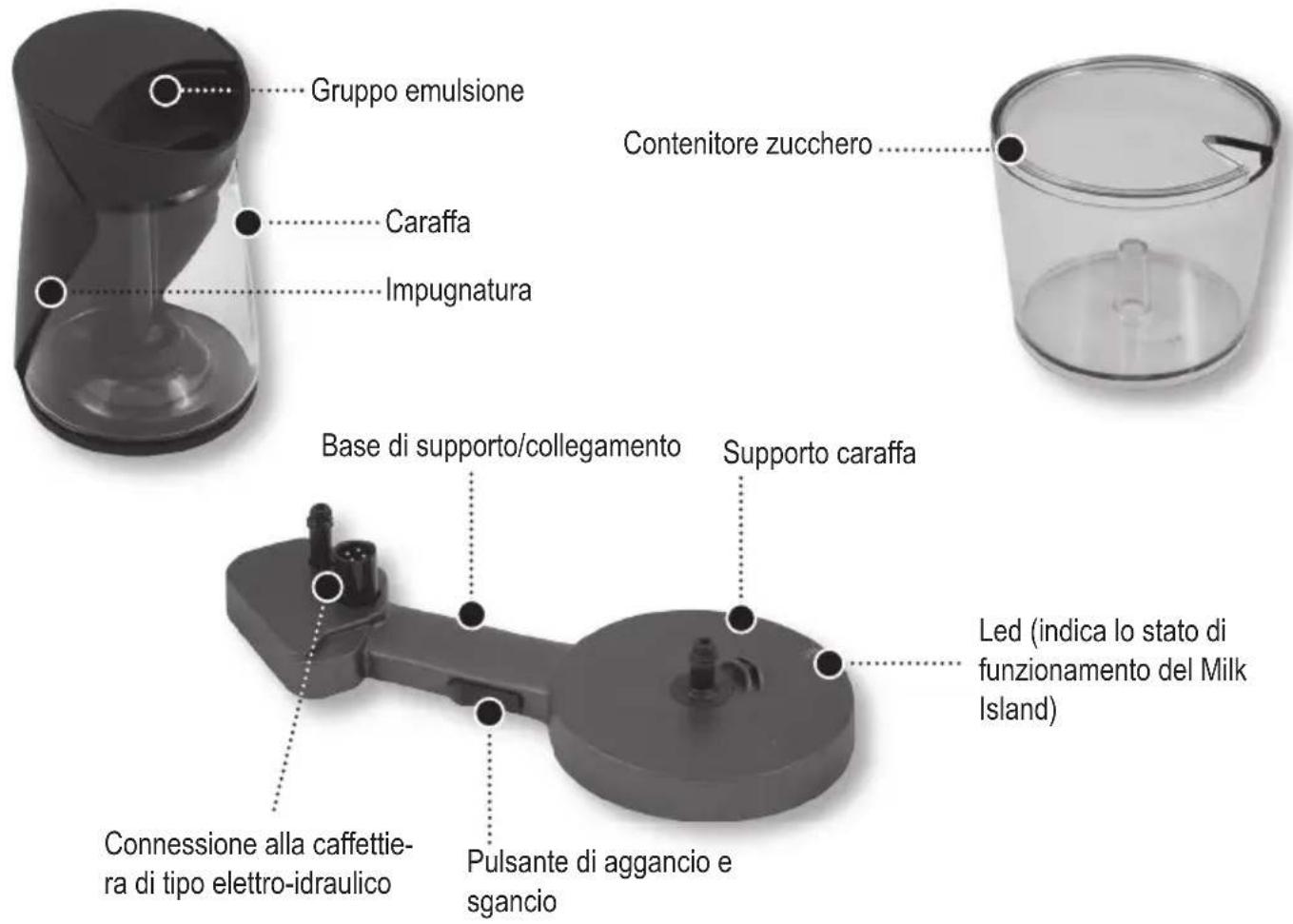

COMPONENTI - DATI TECNICI DATI TECNICI Alimentazione Il Milk Island viene alimentato direttamente dalla macchina da caffè

Materiale corpo Termoplastico

Materiale caraffa Termoplastico - Vetro

Dimensioni (l x a x p) (mm) 215 x 156 x 95

Capacità caraffa 0,4 litri di latte - 0,8 di acqua da riscaldare

Dispositivi di sicurezza Interblocco elettro-idraulico di erogazione vapore in assenza della caraffa

sia in fase di lavoro sia in fase di stand-by.

Nota tecnica importante: il Milk Island deve essere collegato, tramite il connettore speciale, ad una mac-

china da caffè predisposta. Il Milk Island non è dotato di un connnettore atto ad essere inserito una spina

di corrente convenzionale.

Con riserva di modifi che di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all’elimina-

zione dei disturbi radiotelevisivi.

Contenitore zucchero

Connessione alla caffettie-

ra di tipo elettro-idraulico

Pulsante di aggancio e

Led (indica lo stato di

funzionamento del Milk

Base di supporto/collegamento

INSTALLAZIONE INSTALLAZIONE MILK ISLAND Attenzione: per collegare il Milk Island si deve posizionare su di un lato la macchina da caffè;

prima d’eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce,

il contenitore raccogli fondi e vuotare il contenitore caffè in grani della macchina da caffè. Spegnere la

macchina da caffè e staccare la spina dalla presa di corrente.

Estrarre dalla confezione il Milk

Island; assicurarsi che la caraffa

sia integra. Vi consigliamo di

conservare l’imballo.

Sfi lare il coperchio e conservar-

Dopo aver vuotato i contenitori, ada-

giare delicatamente la macchina su

di un lato. Rimuovere il coperchio di

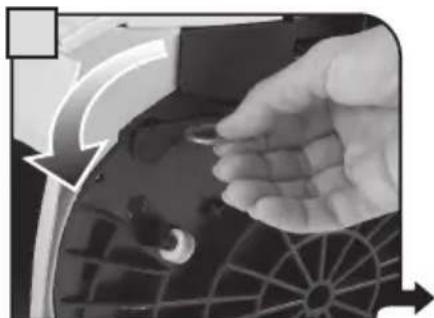

protezione. Con l’aiuto di una mone-

ta, sbloccare il coperchio ruotandolo

come mostrato in fi gura.

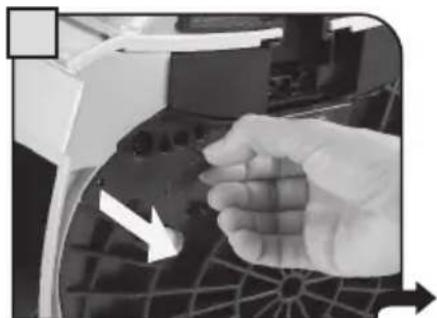

Premere nella direzione indicata

il pulsante di aggancio;

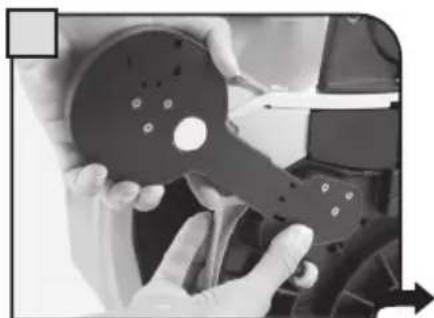

Quando la base è stata inserita

a fondo rilasciare il tasto.

Verifi care che la base sia

collegata in modo stabile con la

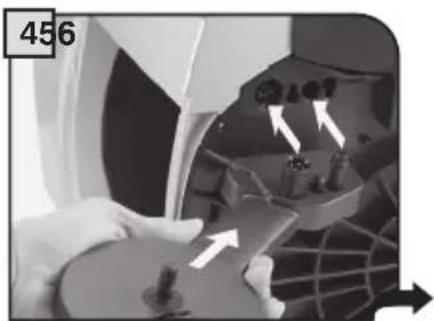

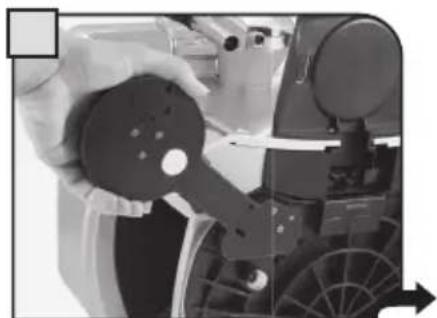

Mantenendo premuto il pulsante,

agganciare il Milk Island nella

macchina da caffè facendo com-

baciare i relativi connettori.

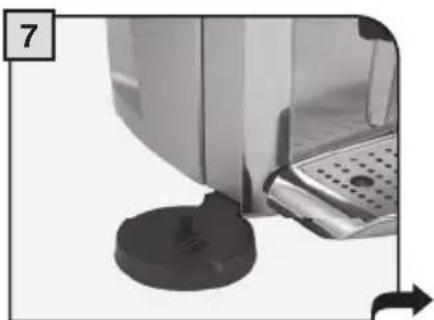

A questo punto riposizionare

correttamente la macchina

da caffè e procedere ad

un ripristino di tutti i suoi

Inserire la caraffa sulla base.

Verifi care il colore del led sulla

base. Quando il led è di colore

verde, il Milk Island è inserito

correttamente ed è pronto per

Accendendo la caffettiera

viene eseguita la confi gu-

razione automatica del Milk

USO MILK ISLAND Attenzione: prima d’utilizzare il Milk Island si deve procedere alla pulizia della caraffa e degli altri

componenti. Verifi care che tutti i componenti siano installati correttamente. Il vetro della caraffa

può raggiungere temperature elevate: pericolo di scottature! Utilizzare il Milk Island solo con acqua e

latte. E' vietato utilizzarlo con altri liquidi di qualsiasi natura o composizione chimica.

Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo

“MIN” e non deve mai superare il livello massimo “MAX”. Dopo aver utilizzato il Milk Island

procedere ad un’accurata pulizia di tutti i suoi componenti.

Per garantire un miglior risultato nella preparazione del cappuccino, consigliamo d'utilizzare latte

parzialmente scremato e freddo (0-8°C)

Riempire la caraffa con la quan-

tità di latte desiderato.

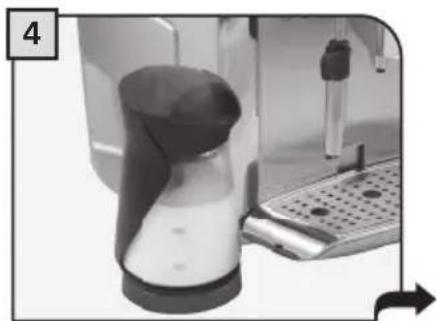

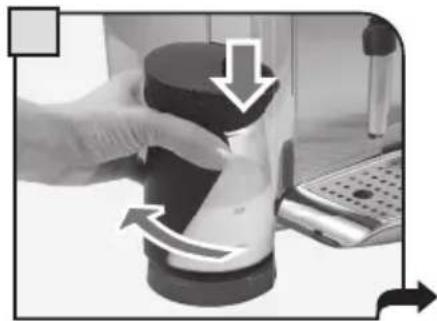

Premere e ruotare per posizionare

la caraffa sulla base del Milk Island.

Verifi care che il led posto sulla base

sia di colore verde.

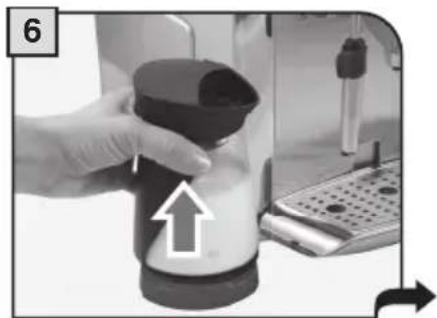

Dopo aver emulsionato il latte,

prelevare la caraffa dall’impugna-

Dopo aver eseguito dei leggeri

movimenti circolari, versare il

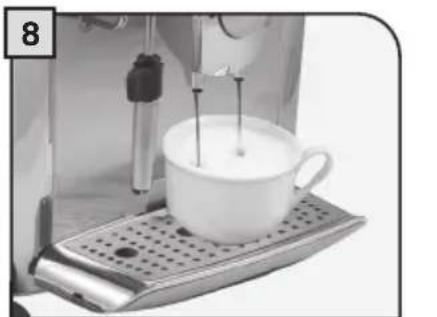

Posizionare la tazza con il latte

montato sotto all'erogatore.

Erogare il caffè nella tazza (vedi

manuale istruzione della caffettiera).

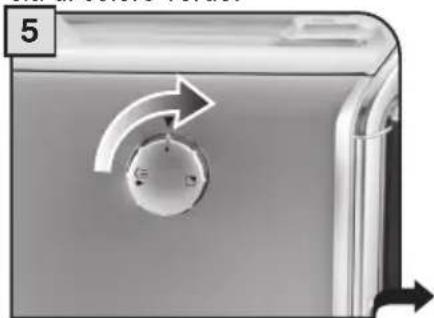

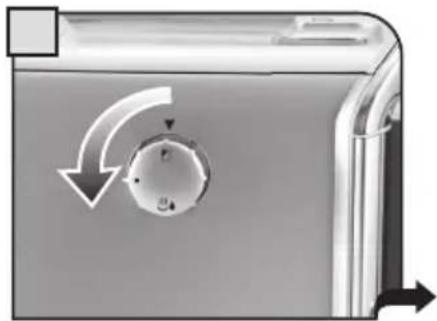

Ruotare il pomello fi no a portar-

lo nella posizione .

Attendere che il latte venga

Ruotare il pomello fi no a portarlo

nella posizione di riposo ( ).

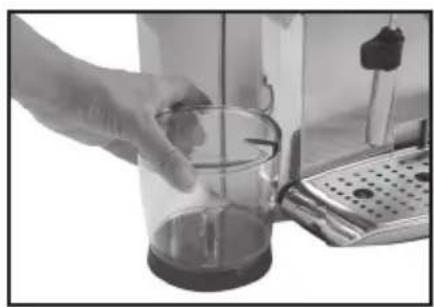

Nota: quando la caraffa del latte

non viene utilizzata, sulla base

si può inserire il contenitore

PULIZIA PULIZIA MILK ISLAND Attenzione: non immergere la base del Milk Island in alcun liquido. La manutenzione e la pulizia

della base possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete

elettrica. Tutti i componenti descritti in questo paragrafo possono essere lavati in una lavastoviglie per

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. Per la pulizia della

base utilizzare un panno morbido. Non asciugare il Milk Island e/o i suoi componenti utilizzando un

forno a microonde e/o un forno convenzionale.

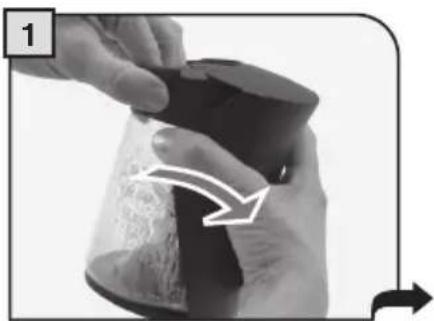

Togliere la caraffa dalla base.

Estrarre l’impugnatura tenendo la

caraffa per il beccuccio.

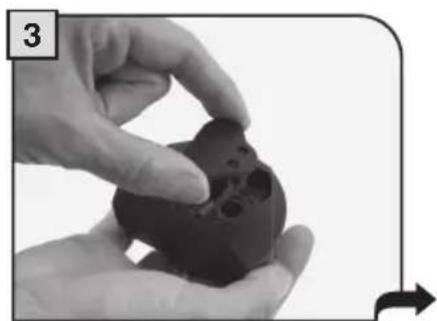

Estrarre la valvola dal gruppo

Estrarre il tubo d’aspirazione dal

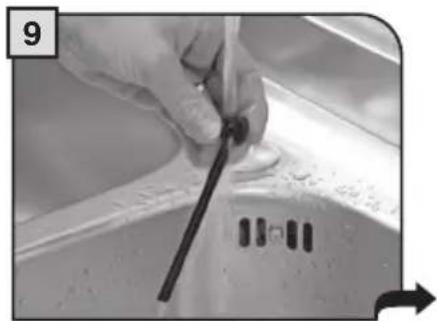

Lavare il tubo con acqua calda.

Togliere il gruppo emulsione dalla

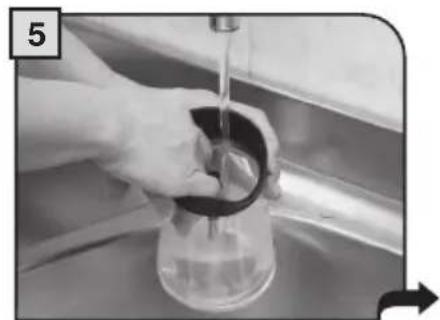

Lavare la caraffa con acqua

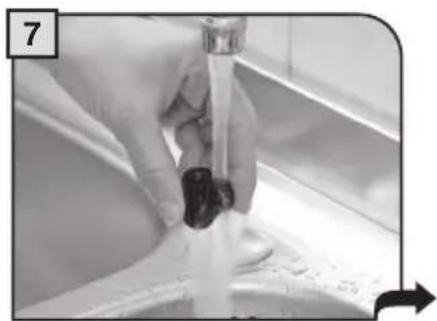

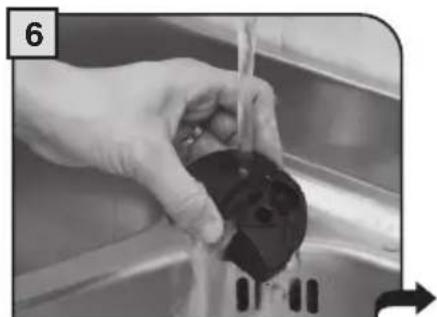

Lavare il gruppo emulsione con

Lavare accuratamente la

Verifi care che la valvola sia pulita

correttamente schiacciandola

leggermente sui lati.

Utilizzare solo con la valvola

pulita e ben asciutta.

Pulire il raccordo con un panno umido. Per eseguire una pulizia più accurata, riempire la caraffa pulita di acqua ed

erogare vapore (seguire le istruzioni dal punto 2 al punto 6 di pag.5). La caraffa ed i componenti presenti nel gruppo

emulsionatore possono essere lavati con una lavastoviglie per uso domestico.

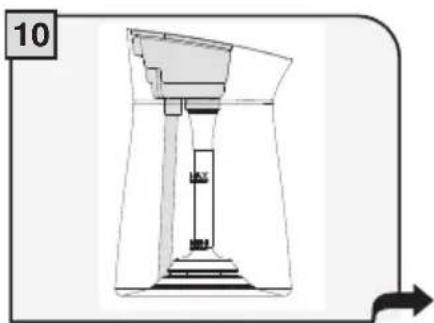

Rimontare il gruppo emulsione ed

inserirlo sulla caraffa.

Attenzione: il gruppo

emulsione deve essere inserito

correttamente nel tubo presente

all’interno della caraffa.

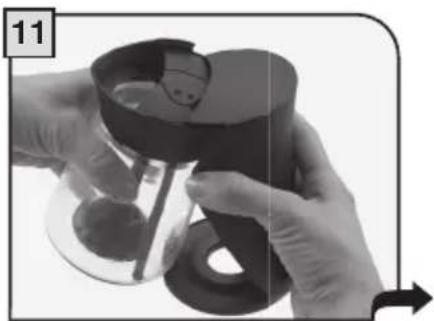

Montare l’impugnatura.

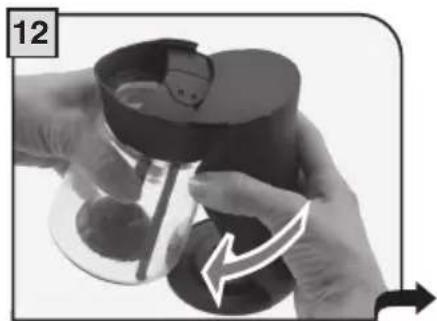

Appoggiare la parte superiore

come mostrato in fi gura.

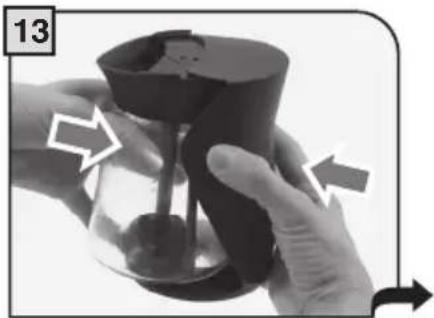

Premere con decisione per unire

Mantenendo a contatto la parte

superiore, inserire la parte

inferiore dell’impugnatura.

Ora la caraffa è montata è pronta

Attenzione: la caraffa può

essere utilizzata solo se è

integra e se tutti i suoi com-

ponenti sono correttamente

DISINSTALLAZIONE DISINSTALLAZIONE MILK ISLAND Attenzione: per scollegare il Milk Island si deve posizionare su di un lato la macchina da caffè;

prima d’eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il

contenitore raccogli fondi e vuotare il contenitore caffè in grani della macchina da caffè.

Spegnere la macchina da caffè e staccare la spina dalla presa di corrente

A questo punto riposizionare

correttamente la macchina

da caffè e procedere ad

un ripristino di tutti i suoi

Accendere la macchina

da caffè ed eseguire la

procedura di messa in

funzione come descritto

nel manuale istruzioni della

Estrarre dalla base la caraffa

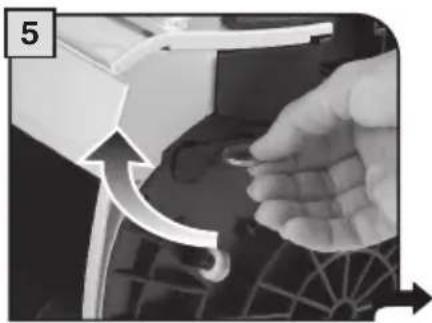

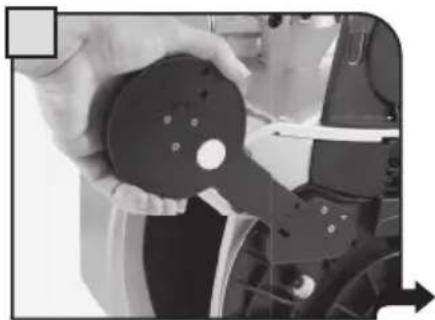

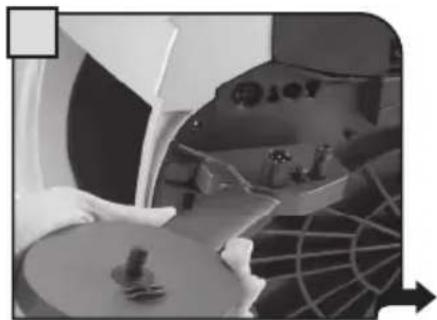

Mantenendo premuto il

pulsante, estrarre la base dalla

Dopo aver svuotato i conteni-

tori della macchina adagiare

delicatamente la macchina su

Inserire il coperchio di protezio-

Successivamente lavare tutti i componenti del Milk Island e riporli in un luogo sicuro per una successiva

installazione; si consiglia d’utilizzare l’imballo originale.

Con l’aiuto di una moneta,

bloccare il coperchio ruotandolo

come mostrato in fi gura.9

RISOLUZIONE PROBLEMI - NORME DI SICUREZZA Problemi Cause Rimedi

La macchina non monta il latte. Latte con tenore di grasso non adatto. Cambiare il tipo di latte utilizzato.

La valvola posta nel coperchio è sporca Lavare la valvola.

La spia nella base del Milk Island è

Premere a fondo la caraffa del latte.

Componenti del coperchio non installa-

Verifi care il montaggio del coperchio.

La macchina da caffè non pronta per

Verifi care il funzionamento della

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad

un centro assistenza.

Mai mettere a contatto dell’acqua le parti sotto tensione: pericolo di cortocircuito! Il vapore surriscaldato e l’ac-

qua calda possono provocare scottature!

DESTINAZIONE D’USO Il Milk Island è previsto esclusivamente per l’impiego domestico.

Il Milk Island non può essere utilizzato singolarmente ma deve essere collegato ad una macchina da caffè predisposta.

È vietato apportare modifi che tecniche e ogni impiego illecito, a causa dei rischi che essi comportano!

Il Milk Island e la macchina per caffè devono essere utilizzati solo da adulti.

ALIMENTAZIONE DI CORRENTE Il Milk Island viene alimentato in bassa tensione dalla macchina da caffè alla quale è collegato tramite lo speciale

connettore elettro-idraulico.

CONNETTORE D’ALIMENTAZIONE (ELETTRO-IDRAULICO)

Mai usare il Milk Island se il connettore elettro-idraulico d’alimentazione è difettoso.

Se il connettore elettro-idraulico è danneggiato, deve essere sostituito dal produttore o dal suo servizio assistenza

Non mettere a contatto il connettore con liquidi, parti bagnate o altre sostanze che possano alterare l’effi cacia dei

contatti elettrici o provocare un corto circuito.

PROTEZIONE D’ALTRE PERSONE Assicurarsi che nessun bambino abbia la possibilità d’utilizzare il Milk Island.

I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare il Milk Island.

PERICOLO D’USTIONI Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d’acqua calda.

Usare sempre l’apposita impugnatura posta sulla caraffa.

UBICAZIONE Sistemare il Milk Island e la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito.

NORME DI SICUREZZA10

NORME DI SICUREZZA Acqua calda o vapore potrebbero fuoriuscire: pericolo di scottature!

Non usare il Milk Island e la macchina per caffè all’aperto.

Non tenere la macchina a temperatura inferiore a 0°C; c’è il pericolo che il gelo possa danneggiare la macchina.

Non posare la macchina su superfi ci molto calde e nelle vicinanze di fi amme libere per evitare che la carcassa fonda o

comunque si danneggi.

PULIZIA Mai immergere la base del Milk Island nell’acqua!

È severamente vietato cercare d’intervenire all’interno della base del Milk Island.

Dopo aver utilizzato il Milk Island procedere ad un’accurata pulizia della caraffa del latte e del gruppo emulsione utiliz-

zando acqua calda e mettendola in lavastoviglie

SPAZIO PER L’USO E LA MANUTENZIONE Per il corretto e buon funzionamento del Milk Island e della macchina per caffè si consiglia quanto segue:

Scegliere un piano d’appoggio ben livellato;

Scegliere un ambiente suffi cientemente illuminato, igienico e con presa di corrente facilmente accessibile;

Prevedere una distanza minima dalle pareti della macchina come indicato nel relativo libretto.

CUSTODIA DELLA MACCHINA Quando il Milk Island rimane inutilizzato per un periodo prolungato, disinserirlo dalla macchina. Custodirlo in luogo

asciutto e non accessibile ai bambini. Proteggerlo dalla polvere e dallo sporco. Dopo un periodo d’inutilizzo povvedere

alla pulizia del Milk Island prima d’utilizzarlo.

RIPARAZIONI / MANUTENZIONE Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito il Milk Island dalla macchina (vedi disin-

stallazione). Mai mettere in funzione un Milk Island difettoso. Le riparazioni vanno eseguite unicamente da un centro

di assistenza autorizzato. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali

ANTINCENDIO In caso di incendio utilizzare estintori ad anidride carbonica (CO

). Non utilizzare acqua o estintori a polvere.

ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151”Attuazione delle Direttive 2002/95/CE, 2002/96/CE

e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche,

nonché allo smaltimento dei rifi uti”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fi ne vita agli idonei centri di raccolta differenziata dei rifi uti

elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura

di tipo equivalente, in ragione di uno a uno.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e

allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute

e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste

dalla normativa vigente.1112

GENERAL INFORMATION The Milk Island is an appliance that has been specifi cally designed for frothing milk and heating water in the simplest

Neste ponto, pressione

20087 Robecco sul Naviglio - MI - Italia

Il produttore si riserva il diritto d`apportare qualsiasi modifica senza preavviso.
