Producttype	Radiogestuurd voertuig (RC)
Merk	Carrera
Model	Green Cobra
Categorie	Speelgoed
Voeding voertuig	Oplaadbare lithium-ion batterij (inbegrepen)
Voeding afstandsbediening	9 V batterij (niet inbegrepen)
Maximumsnelheid	20 km/h
Snelheidsstanden	Snel (FAST) en oefenen (SLOW)
Radiofrequenties	Kanalen A, B, C (tot 3 voertuigen tegelijkertijd)
Besturingsfuncties	Vooruit, achteruit, links, rechts, turbo
Aanbevolen leeftijd	Vanaf 3 jaar
Aanbevolen gebruik	Vlakke en harde oppervlakken, droog binnen of buiten
Veiligheid	Niet gebruiken in regen, sneeuw of water; vermijd hoogspanningslijnen en temperaturen > 35°C
Onderhoud	Reinigen met een zachte doek, geen oplosmiddelen gebruiken
Reserveonderdelen	Beschikbaar op carrera-rc.com
Garantie	24 maanden (materiële of productiefouten)
Lader	Netsnoeroplader inbegrepen met LED-indicator (rood = laden, groen = klaar)

Veelgestelde vragen - Green Cobra CARRERA

Hoe laad ik de batterij van het voertuig op?

Sluit eerst de batterij aan op de meegeleverde oplader en sluit vervolgens de oplader aan op een stopcontact. De LED-indicator brandt rood tijdens het laden en wordt groen wanneer de batterij volledig is opgeladen. Laat de batterij na elk gebruik minimaal 20 minuten afkoelen voordat u deze opnieuw oplaadt.

Wat te doen als het voertuig niet rijdt?

Controleer of de schakelaar van het voertuig en de afstandsbediening op ON staan. Zorg ervoor dat de batterij van het voertuig en de batterij van de afstandsbediening zijn opgeladen. Als het voertuig voor een obstakel is gestopt, is de overspanningsbeveiliging geactiveerd: zet de schakelaar op OFF en vervolgens weer op ON en plaats het voertuig op een vrije ondergrond.

Welke batterij voor de afstandsbediening?

De afstandsbediening heeft een 9 V-batterij nodig (niet inbegrepen). Plaats deze met inachtneming van de in het compartiment aangegeven polariteit.

Hoe verander ik de frequentie van de afstandsbediening?

Gebruik de frequentieschakelaar (A, B of C) op de afstandsbediening en stel het voertuig in op dezelfde letter. Dit voorkomt interferentie met andere RC-voertuigen.

Wat is de maximumsnelheid van de Green Cobra?

Het voertuig kan een maximumsnelheid van 20 km/h bereiken. Gebruik de oefenmodus (SLOW) voor de eerste pogingen.

Kan ik het voertuig op gras gebruiken?

Nee, gebruik op gras of gazon is verboden. Gras kan om de wielassen wikkelen, oververhitting van de motor veroorzaken en het voertuig beschadigen.

Hoe maak ik het voertuig schoon?

Reinig het voertuig met een zachte, droge doek. Gebruik nooit agressieve oplosmiddelen of water.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn beschikbaar op de website carrera-rc.com in het gedeelte Service.

Wat is de garantieperiode?

De fabrieksgarantie is 24 maanden vanaf de aankoopdatum, dekking voor materiaal- of productiefouten. Slijtageonderdelen, schade door oneigenlijk gebruik of ingrepen van derden zijn uitgesloten.

Hoe stel ik de richting af als het voertuig naar links of rechts trekt?

Gebruik het afstelstuk onder het voertuig om de richting te corrigeren. Draai het een beetje in de tegenovergestelde richting van de afwijking totdat het voertuig recht rijdt.

GEBRUIKSAANWIJZING Green Cobra CARRERA

NL Montage- en gebruiksaanwijzing

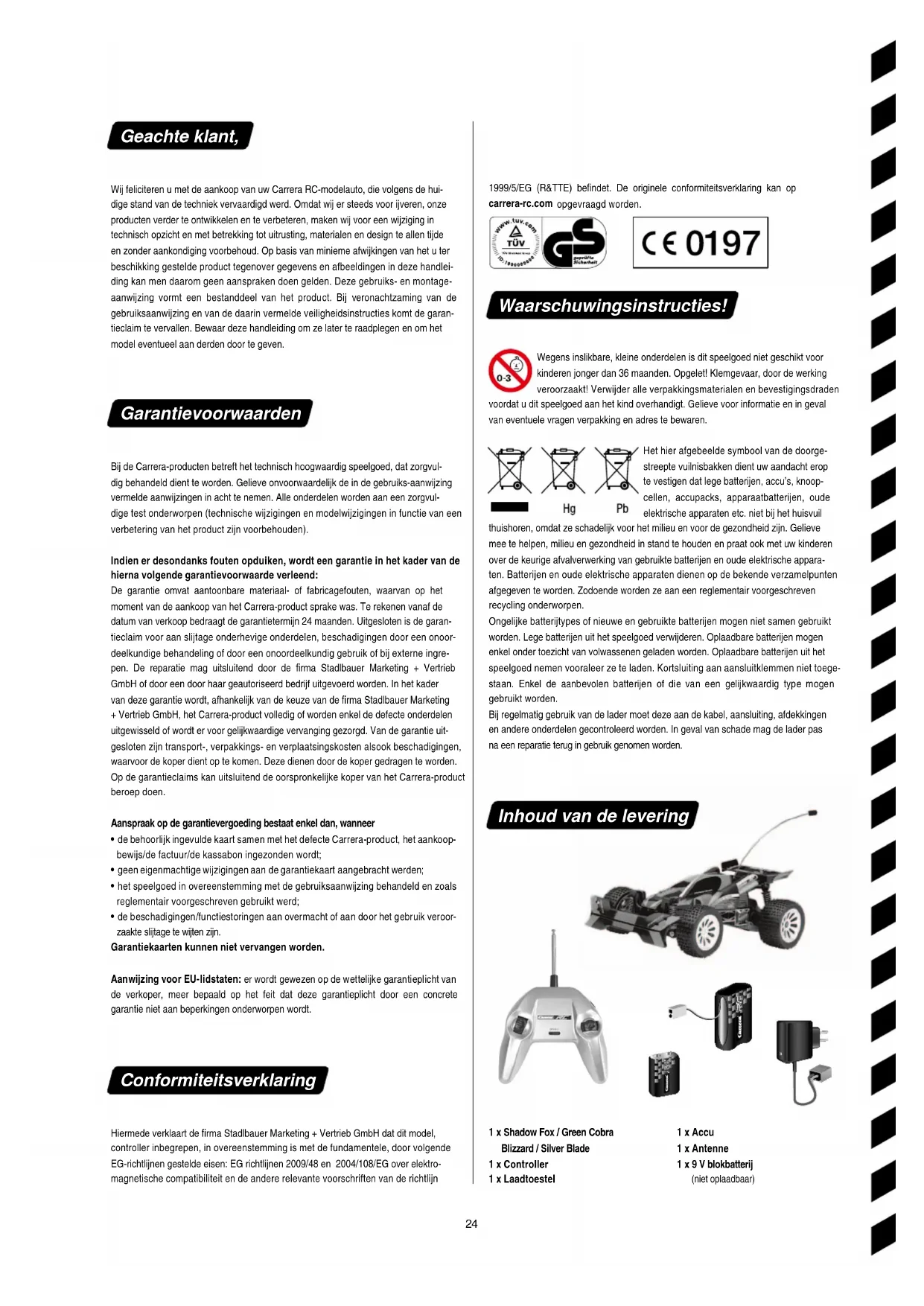

Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de huidige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, onze producten verder te ontwikkelen en te verbeteren, maken wij voor een wijziging in technisch opzicht en met betrekking tot uitrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product tegenover gegevens en afbeeldingen in deze handleiding kan men daarom geen aanspraken doen gelden. Deze gebruiks- en montage-aanwijzing vormt een bestanddeel van het product. Bij veronachtzaming van de gebruiksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te vervallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven.

Garantievoorwaarden

Bij de Carrera-producten betreft het technisch hoogwaardig speelgoed, dat zorgvuldig behandeld dient te worden. Gelieve onvoorwaardelijk de in de gebruiks-aanwijzing vermelde aanwijzingen in acht te nemen. Alle onderdelen worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zijn voorbehouden).

Indien er desondanks fouten opduiken, wordt een garantie in het kader van de hierna volgende garantievoorwaarde verleend:

De garantie omvat aantoonbare materiaal- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garantieclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoordeelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingrepen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een door haar geautoriseerd bedrijf uitgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderdelen uitgewisseld of wordt er voor gelijkwaardige vervanging gezorgd. Van de garantie uitgesloten zijn transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoor de koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doen.

Aanspraak op de garantievergoeding bestaat enkel dan, wanneer

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoopbewijs/de factuur/de kassabon ingezonden wordt;
• geen eigenmachtige wijzigingen aan de garantiekaart aangebracht werden;
• het speelgoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreven gebruikt werd;
• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroorzaakte slijtage te wijten zijn.

Garantiekaarten kunnen niet vervangen worden.

Aanwijzing voor EU-lidstaten: er wordt gewezen op de wettelijke garantieplicht van de verkoper, meer bepaald op het feit dat deze garantieplicht door een concrete garantie niet aan beperkingen onderworpen wordt.

Conformiteitsverklaring

Hiermede verklaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegrepen, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektromagnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befindet. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

Waarschuwingsinstructies!

Wegens inslikbare, kleine onderdelen is dit speelgoed niet geschikt voor kinderen jonger dan 36 maanden. Opgelet! Klemgevaar, door de werking veroorzaakt! Verwijder alle verpakkingsmaterialen en bevestigingsdraden

voordat u dit speelgoed aan het kind overhandigt. Gelieve voor informatie en in geval van eventuele vragen verpakking en adres te bewaren.

Het hier afgebeelde symbool van de doorgestreepte vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu's, knoopcellen, accupacks, apparaatbatterijen, oude elektrische apparaten etc. niet bij het huisvuil

thuishoren, omdat ze schadelijk voor het milieu en voor de gezondheid zijn. Gelieve mee te helpen, milieu en gezondheid in stand te houden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen.

Ongelijke batterijtypes of nieuwe en gebruikte batterijen mogen niet samen gebruikt worden. Lege batterijen uit het speelgoed verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijen uit het speelgoed nemen vooraleer ze te laden. Kortsluiting aan aansluitklemmen niet toegestaan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden.

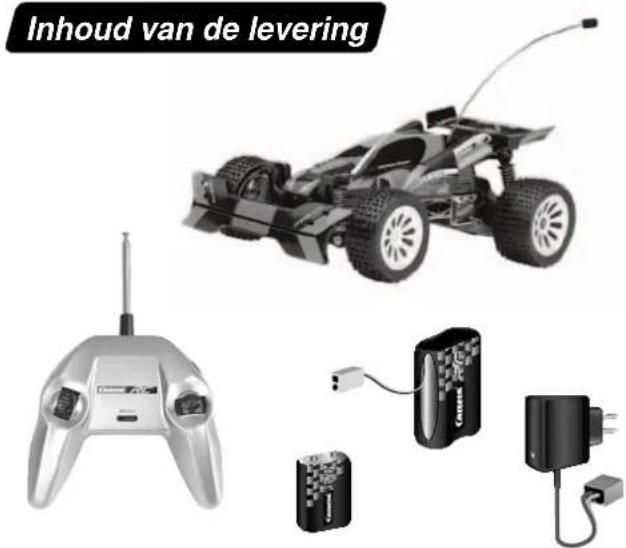

Inhoud van de levering

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade

1 x Controller 1 x Laadtoestel

1 x Accu 1 x Antenne 1 x 9 V blokbatterij (niet oplaadbaar)

Veiligheidsbepalingen

Een Carrera RC-voertuig is een op afstand bestuurde, met speciale rijdaccu's bediende modelauto. Enkel de originele Carrera RC li-ion-accu's mogen gebruikt worden.

Het Carrera RC-voertuig is uitsluitend voor hobbydoeleinden ontworpen en mag uitsluitend op daarvoor voorziene parcours en plaatsen bestuurd worden. OPGELET! Gebruik het Carrera RC-voertuig niet in het wegverkeer.

3 !

Bestuur de auto ook niet onder hoog- spanningsleidingen of zendmasten of bij onweer! Atmosferische storingen kunnen tot een functiestoring leiden. Gelieve bij grote temperatuurverschillen tussen bewaarplaats en plaats van gebruik te wachten tot het voertuig geac- climatiseerd is, om vorming van con- denswater en de daaruit resulterende functiestoringen te vermijden.

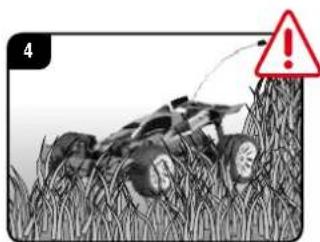

Gebruik dit product nooit op grasvlakten. Gras, dat vast komt te zitten, kan de draaiing van de as hinderen en de motor verhitten. Met een Carrera PC-voertuig mogen er geen goederen, personen of dieren vervoerd worden.

5 !

Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lucht. Het voertuig mag niet door water, plassen of sneeuw rijden en moet droog worden bewaard.

Gebruik het voertuig nooit in de nabijheid van rivieren, vijvers of meren opdat het Carrera RC-voertuig niet in het water valt. Vermijd het rijden op trajecten die uitsluitend uit zand bestaan.

7 !

Stel het Carrera RC-voertuig niet bloot aan direct zonlicht. Om oververhitting van het elektronisch systeem in het voertuig te vermijden moeten bij een temperatuur van meer dan 35°C regelmatig korte rustpauzes worden ingelegd.

8 !

Zet het voertuig altijd met de hand op de grond neer. Werp het voertuig nooit al staande op de vloer.

9 ≥ 15cm

Vermijd sprongen van schansen of bor- dessen, die hoger zijn dan 15 cm.

10 !

Wees voorzichtig met het uiteinde van de antenne, gevaar voor verwondingen!

11 !

Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model.

Om te vermijden dat het Carrera RC-voertuig met storingen in het besturings-systeem en daardoor ongecontroleerd rijdt, dienen de batterijen van de control-ler en van de voertuigaccu op een fout-loze laadtoestand gecontroleerd te worden.

De correcte montage van het Carrera RC-voertuig moet steeds vóór en na iedere rit gecontroleerd worden. Eventueel schroeven en moeren vaster aandraaien.

Aanbrengen van de antenne

De antennekabel door het antennebuisje leiden en dit aan het Carrera RC-voer-tuig bevestigen.

Het uiteinde van de antennekabel met één van de Carrera RC-stickers van het vel met de logo's borgen.

Opladen van de accu

Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindingsstuk en de aansluiting tussen accu en laadtoestel zijn zodanig vervaardigd, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan. Als de accu correct aangesloten werd en het oplaadproces normaal plaatsvindt, is het rode LED-lampje constant verlicht. Wanneer de accu volledig opgeladen is, schakelt het rode LED-lampje naar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertuig geïnstalleerd worden en is nu klaar om te rijden. De accu moet na gebruik minimum 20 minuten afkoelen, voor hij weer volledig mag worden geladen. Een nietin-achtneming van deze pauze kan leiden tot een defecte accu.

Aanbrengen van de accu

Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RC-voertuig.

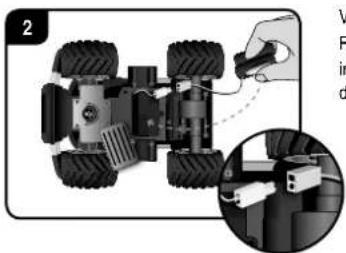

Verbind het kabeluiteinde van het Carrera RC-voertuig met dat van de accu. Accu inleggen. Deksel met een schroevendraaier dichtschroeven.

Plaatsen van de 9 V blokbatterij

Schroef het deksel van het batterijvak van de controller open en leg de 9 V blokbatterij in.

Let bij het aanbrengen van het 9 V-blok op de juiste polariteit. Schroef het deksel met een schroevendraaier weer dicht.

Nu kan de rit beginnen

1 OFF A B C

Zorg ervoor dat er in uw actieradius niemand dezelfde frequentie gebruikt.

Om dit te vermijden en uw Carrera RC-voertuig daardoor op de con troller kan reageren, zorgt u ervoor dat bij het voertuig en bij de controller dezelfde frequentie (A/B/C) ingesteld is.

2 Camera RC OFF ABC

Het gebruik van verschillende frequentiekanalen maakt het mogelijk dat er 3 voertuigen gelijktijdig kunnen rijden.

Controllerantenne helemaal uittrekken.

OFF SLOW FAST

Carrera RC-voertuig door middel van schakelaar "ON / OFF" inschakelen. Het Carrera RC-voertuig heeft 2 snelheden. Bij de schakelaar "ON / OFF" kan ook naar de "Training" of "Indoor" modus omgeschakeld worden.

Instelling van de stuurinrichting Indien tijdens de werking van het Carrera RC-voertuig blijkt dat het voer- tuig naar rechts of naar links neigt, kan door de op de tekening terug te vinden instelschakelaar de rijstrook gecorrigeerd worden.

Eerst oefenen!

1 20km/h 2.5m 2.5m

Opgelet, dit voertuig haalt snelheden tot 20km/h. Gelieve te oefenen op een vrije plaats met minimum 2,5x2,5 meter oppervlak. Gelieve bij de eerste keer de gashendel slechts voorzichtig te bedienen. Gelieve bij de eerste rijofen- ningen absoluut de trainingsmodus (Slow) te gebruiken.

Bouw met veiligheidsdriehoeken, blikjes of dergelijke een Carrera RC-race-circuit op een grote en vrije plaats. De fundamentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snel te rijden en in de bochten af te remmen.

• Maximaal 2 accu's direct na elkaar leeg rijden. Na 2 accuvullingen moet er absoluut een rustpauze van ongeveer 20 minuten worden ingelegd.
• Permanent gebruik van de motor vermijden.
• Als het voertuig zichzelf meermaals kort na elkaar vanzelf uitschakelt is de accu leeg. Gelieve de accu te laden.
• Na 30 minuten stilstand worden controller en voertuig automatisch uitgeschakeld. Om het voertuig opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend weer op ON.
• Voor het uitschakelen na de rit de stappen in omgekeerde volgorde volgen.
• Na de rit de accu uitnemen.
• Het Carrera RC-voertuig na de rit schoonmaken.

Functions van de controller

Met de joysticks kunt u het voertuig in alle richtingen besturen:

Joystick links: vooruit, achteruit

Joystick rechts: links, rechts

Knop High Speed Turbo

De functie "High Speed Turbo" activeert u door op de drukknop aan de rechter controllerzijde te drukken.

Probleemoplossingen

Probleem Oorzaak Op	lossing
Model rijdt niet	Schakelaar op de zender of / en model staat / staan op "OFF" Inschakelen
	Zwakke of helemaal geen accu in het model Geladen accu inleggen
	De auto is aan een hindernis blijven staan.	De overspanningsbeveiliging heeft de auto uitgeschakeld.De ON/OFF schakelaar aan het voertuig eenmaal op OFF, dan weer op ON schakelen en op een vrije plaats zetten.
	Zwakke accu/batterij in de zender of in het model Geladen accu of batterij in leggen
	Verschillende kanaalkeuze auto en controller	Zelfde kanaalstand kiezen
	De zender werd na 30 minuten automatisch uitgeschakeld.	Om de zender opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend weer op ON.
	Het voertuig is zeer warm.	Voertuig en controller uitschakelen en het voertuig ongeveer 30 minuten laten afkoelen.
Geen controle	Het voertuig zet zich ongewild in beweging. Eerst de zender inschakelen, dan pas het voertuig.
	Zenderantenne met fouten Antenne helemaal uittrekken
	Een ander RC-model gebruikt dezelfde frequentie Frequentie wisselen

Als u reserveonderdelen nodig heeft vindt u het volledige overzicht van beschikbare onderdelen op carrera-rc.com in het servicegedeelte.
