Green Cobra - Leikkikalut CARRERA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Radio-ohjattava ajoneuvo (RC)
Merkki	Carrera
Malli	Green Cobra
Kategoria	Lelu
Ajoneuvon virtalähde	Ladattava litiumioniakku (sisältyy)
Kauko-ohjaimen virtalähde	9 V paristo (ei sisälly)
Maksiminopeus	20 km/h
Nopeustilat	Nopea (FAST) ja harjoittelu (SLOW)
Radiotaajuudet	Kanavat A, B, C (jopa 3 ajoneuvoa samanaikaisesti)
Ohjaustoiminnot	Eteen, taakse, vasen, oikea, turbo
Suositeltu ikä	Vähintään 3 vuotta
Suositeltu käyttö	Tasaiset ja kovat pinnat, sisällä tai kuivalla ulkona
Turvallisuus	Ei saa käyttää sateessa, lumessa tai vedessä; vältä korkeajännitelinjoja ja yli 35°C lämpötiloja
Huolto	Puhdista pehmeällä liinalla, älä käytä liuottimia
Varaosat	Saatavilla osoitteesta carrera-rc.com
Takuu	24 kuukautta (materiaali- tai valmistusvirheet)
Laturi	Verkkolaturi sisältyy, LED-merkkivalo (punainen = lataus, vihreä = valmis)

Usein kysytyt kysymykset - Green Cobra CARRERA

Kuinka ladata ajoneuvon akku?

Liitä akku ensin mukana tulevaan laturiin, liitä sitten laturi pistorasiaan. LED-merkkivalo palaa punaisena latauksen aikana ja muuttuu vihreäksi, kun akku on täyteen ladattu. Anna akun jäähtyä vähintään 20 minuuttia jokaisen käytön jälkeen ennen lataamista.

Mitä tehdä, jos ajoneuvo ei liiku?

Tarkista, että ajoneuvon ja kauko-ohjaimen kytkimet ovat ON-asennossa. Varmista, että ajoneuvon akku ja kauko-ohjaimen paristo on ladattu. Jos ajoneuvo on pysähtynyt esteen eteen, ylijännitesuojakytkin on aktivoitunut: käännä kytkin OFF-asentoon ja takaisin ON-asentoon ja aseta ajoneuvo vapaalle alueelle.

Mitä paristoa kauko-ohjain tarvitsee?

Kauko-ohjain tarvitsee 9 V pariston (ei sisälly). Aseta se paristolokeroon merkittyjen napaisuusmerkintöjen mukaisesti.

Kuinka vaihtaa kauko-ohjaimen taajuutta?

Käytä kauko-ohjaimen taajuusvalitsinta (A, B tai C) ja aseta ajoneuvo samalle kirjaimelle. Tämä estää häiriöt muiden RC-ajoneuvojen kanssa.

Mikä on Green Cobran maksiminopeus?

Ajoneuvo voi saavuttaa maksiminopeuden 20 km/h. Käytä harjoittelutilaa (SLOW) ensimmäisillä kokeiluilla.

Voinko käyttää ajoneuvoa nurmikolla?

Ei, käyttö nurmikolla tai ruohikolla on kielletty. Ruoho voi kiertyä pyörien akseleiden ympärille, aiheuttaa moottorin ylikuumenemisen ja vahingoittaa ajoneuvoa.

Kuinka puhdistaa ajoneuvo?

Puhdista ajoneuvo pehmeällä ja kuivalla liinalla. Älä koskaan käytä voimakkaita liuottimia tai vettä.

Mistä löydän varaosia?

Varaosat ovat saatavilla verkkosivustolla carrera-rc.com huoltoalueella.

Mikä on takuun kesto?

Valmistajan takuu on 24 kuukautta ostopäivästä, kattaen materiaali- tai valmistusvirheet. Kuluvat osat, väärinkäytöstä tai kolmansien osapuolien toimenpiteistä aiheutuneet vahingot eivät kuulu takuun piiriin.

Kuinka säätää ohjausta, jos ajoneuvo vetää vasemmalle tai oikealle?

Käytä ajoneuvon alla olevaa säätöosaa ohjauksen korjaamiseen. Käännä sitä hieman vastakkaiseen suuntaan poikkeamalle, kunnes ajoneuvo kulkee suoraan.

KÄYTTÖOHJE Green Cobra CARRERA

FIN Asennus- ja käyttöohje

• Aja korkeintaan 2 akkua peräkkäin tyhjiksi. 2 akkutäytön jälkeen on ehdotto-masti pidettävä n. 20 minuutin tauko.
• Moottorin jatkuvaa käyntiä on vältettävä.
• Jos auto sammuu itsestään monta kertaa peräjälkeen, akku on tyhjä. Lataa akku.
• Ohjain ja auto kytkeytyvät automaattisesti pois, jos niitä ei ole käytetty 3 minuuttiin. Uusi käyttö on mahdollista kytkemällä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
• Auto sammutetaan ajon jälkeen käynnistykseen nähden päinvastaisessa järjes-tyksessä.
• Ajon jälkeen akku otetaan pois tai liitetään irti.
• Carrera RC-auto puhdistetaan ajon jälkeen.

Fjärrkontrollfunktioner

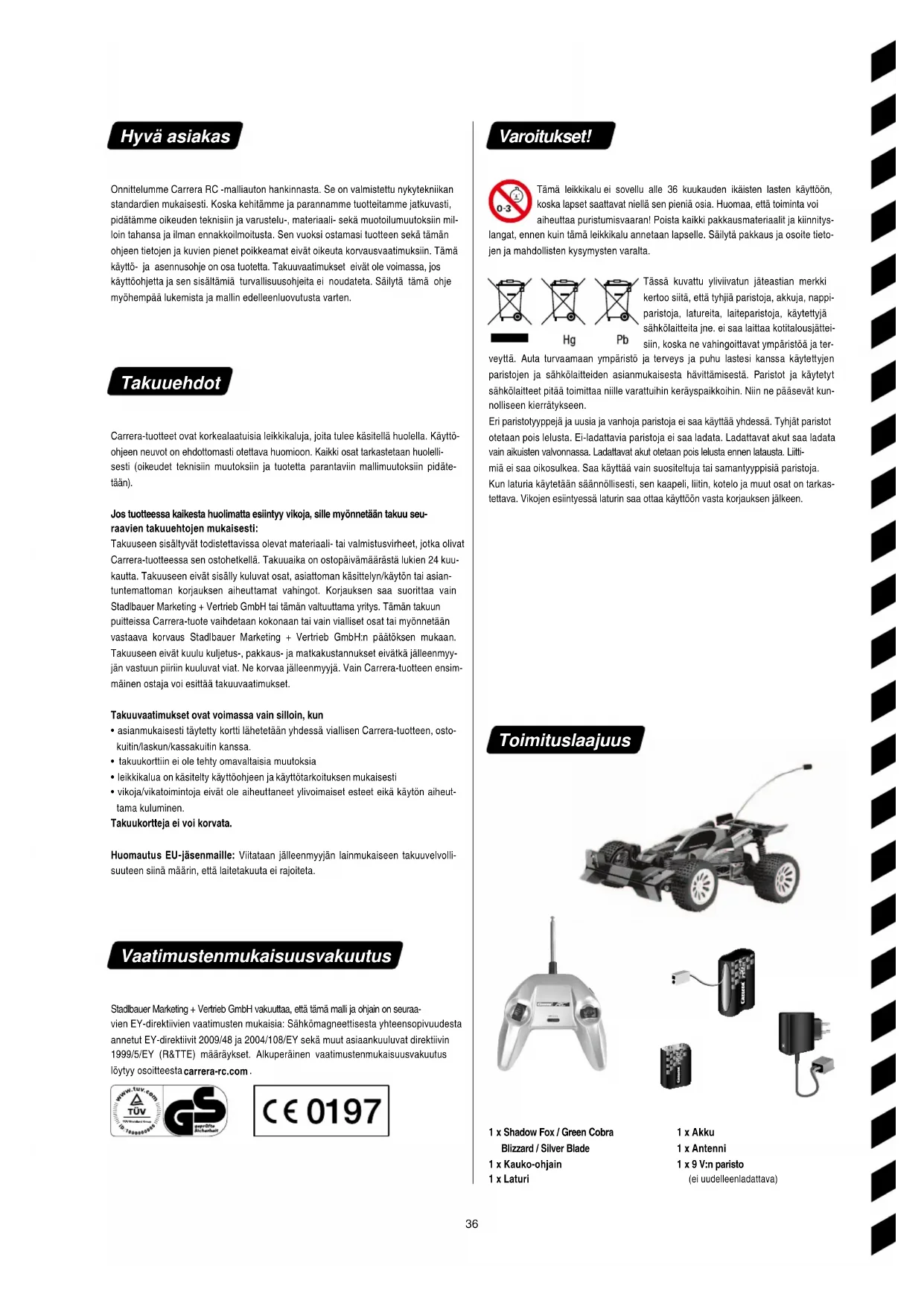

Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistettu nykytekniikan standardien mukaisesti. Koska kehitämme ja parannamme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin ja varustelu-, materiaali- sekä muotoilumuutoksiin milloin tahansa ja ilman ennakkoilmoitusta. Sen vuoksi ostamasi tuotteen sekä tämän ohjeen tietojen ja kuvien pienet poikkeamat eivät oikeuta korvausvaatimuksiin. Tämä käyttö- ja asennusohje on osa tuotetta. Takuuvaatimukset eivät ole voimassa, jos käyttöohjetta ja sen sisältämiä turvallisuusohjeita ei noudateta. Säilytä tämä ohje myöhempää lukemista ja mallin edelleenluovutusta varten.

Takuuehdot

Carrera-tuotteet ovat korkealaatuisia leikkikaluja, joita tulee käsitellä huolella. Käyttöohjeen neuvot on ehdottomasti otettava huomioon. Kaikki osat tarkastetaan huolellisesti (oikeudet teknisiin muutoksiin ja tuotetta parantaviin mallimuutoksiin pidätetään).

Jos tuotteessa kaikesta huolimatta esiintyy vikoja, sille myönnetään takuu seuraavien takuuehtojen mukaisesti:

Takuuseen sisältyvät todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuuaika on ostopäivämäärästä lukien 24 kuukautta. Takuuseen eivät sisälly kuluvat osat, asiattoman käsittelyn/käytön tai asian-tuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai tämän valtuuttama yritys. Tämän takuun puitteissa Carrera-tuote vaihdetaan kokonaan tai vain vialliset osat tai myönnetään vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH:n päätöksen mukaan. Takuuseen eivät kuulu kuljetus-, pakkaus- ja matkakustannukset eivätkä jälleenmyy-jän vastuun piiriin kuuluvat viat. Ne korvaa jälleenmyyjä. Vain Carrera-tuotteen ensimmäinen ostaja voi esittää takuuvaatimukset.

Takuuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti täytetty kortti lähetetään yhdessä viallisen Carrera-tuotteen, ostokuitin/laskun/kassakuitin kanssa.
• takuukorttiin ei ole tehty omavaltaisia muutoksia
• leikkikalua on käsitelty käyttöohjeen ja käyttötarkoituksen mukaisesti
• vikoja/vikatoimintoja eivät ole aiheuttaneet ylivoimaiset esteet eikä käytön aiheuttama kuluminen.

Takuukortteja ei voi korvata.

Huomautus EU-jäsenmaille: Viitataan jälleenmyyjän lainmukaiseen takuvelvollisuuteen siinä määrin, että laitetakuuta ei rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, että tämä mali ja ohjain on seuraavien EY-direktiivien vaatimusten mukaisia: Sähkömagneettisesta yhteensopivuudesta annetut EY-direktiivit 2009/48 ja 2004/108/EY sekä muut asiaankuuluvat direktiivin 1999/5/EY (R&TTE) määräykset. Alkuperäinen vaatimustenmukaisuusvakuutus löytyy osoitteesta carrera-rc.com.

Varoitukset!

Tämä leikkikalu ei sovellu alle 36 kuukauden ikäisten lasten käyttöön, koska lapset saattavat niellä sen pieniä osia. Huomaa, että toiminta voi aiheuttaa puristumisvaaran! Poista kaikki pakkausmateriaalit ja kiinnitys-

langat, ennen kuin tämä leikkikalu annetaan lapselle. Säilytä pakkaus ja osoite tietojen ja mahdollisten kysymysten varalta.

Tässä kuvattu ylivivatun jäteastian merkki kertoo siitä, että tyhjiä paristoja, akkuja, nappi- paristoja, latureita, laiteparistoja, käytettyjä sähkölaitteita jne. ei saa laittaa kotitalousjättei- siin, koska ne vahingoittavat ympäristöä ja ter-

veyttä. Auta turvaamaan ympäristö ja terveys ja puhu lastesi kanssa käytettyjen paristojen ja sähkölaitteiden asianmukaisesta hävittämisestä. Paristot ja käytetyt sähkölaitteet pitää toimittaa niille varattuihin keräyspaikkoihin. Niin ne pääsevät kunnolliseen kierrätykseen.

Eri paristotyyppejä ja uusia ja vanhoja paristoja ei saa käyttää yhdessä. Tyhjät paristot otetaan pois lelusta. Ei-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut otetaan pois lelusta ennen latausta. Littimiä ei saa oikosulkea. Saa käyttää vain suositeltuja tai samantyyppisiä paristoja.

Kun laturia käytetään säännöllisesti, sen kaapeli, liitin, kotelo ja muut osat on tarkastettava. Vikojen esiintyessä laturin saa ottaa käyttöön vasta korjauksen jälkeen.

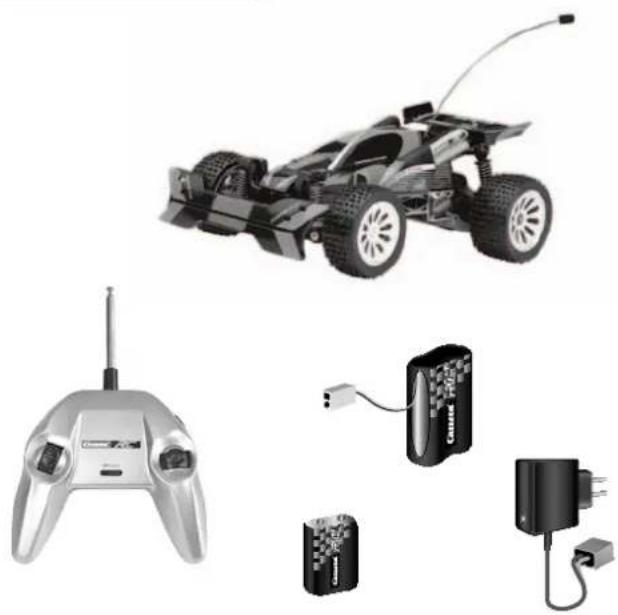

Toimituslaajuus

(ei uudelleenladattava)

Turvallisuusohjeet

Carrera RC-auto on kauko-ohjattava, erityisillä ajoakuilla toimiva malliauto. Vain alkuperäisiä Carrera RC li-ion akkuja saa käyttää.

Carrera RC-auto on suunniteltu ainoastaan harrastekäyttöön ja sillä saa ajaa vain sille tarkoitetuissa paikoissa ja radoilla.

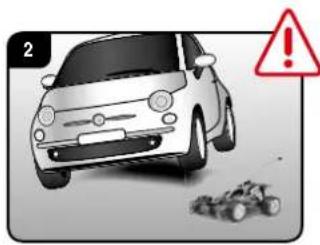

HUOMIO! Carrera RC-autoa ei saa käyttää tieliikenteessä.

3 !

Ei saa ajaa suurjännitejohtojen tai antennimastojen alla tai ukonilmalla! Ilmakehähäiriöt voivat aiheuttaa toimintahäiriöitä. Odota varastointitilan ja ajopaikan suurten lämpötilaerojen kohdalla, kunnes auto on sopeutunut lämpötilaan, jotta ei muodostu toimintahäiriöitä aiheuttavaa kondenssivettä.

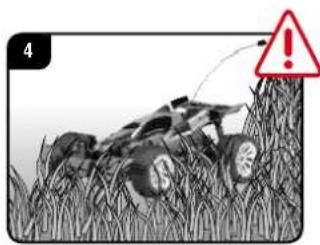

Tällä tuotteella ei saa ajaa nurmikolla. Kiinnittyvä ruoho voi estää akselin pyö- rimisen ja kuumentaa moottorin. Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisiä tai eläimiä.

5 !

Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa. Auto ei saa ajaa vedessä, lammikoissa tai lumessa, ja se on säilytettävä kui-vassa.

Autoa ei saa käyttää jokien, lammikoiden tai järvien läheisyydessä, jotta Carrera RC-auto ei putoa veteen. Vältä ajamista reiteillä, jotka koostuvat yksinomaan hiekasta.

7 !

Carrera RC-autoa ei saa altistaa suoralle auringonpaisteelle. Yli 35 °C:een lämpötiloissa täytyy sään- nöllisesti pitää taukoja, jotta auton elektroniikka ei ylikuumene.

8 !

Aseta auto aina käsin maahan. Älä koskaan heitä autoa seisten maahan.

9 ≥ 15cm

Vältä hyppyjä mäistä tai rampeista, jotka ovat korkeampia kuin 15 cm.

10 !

Varo antennin päätä, tapaturmavaara!

11 !

Mallin puhdistukseen ei saa käyttää voimakkaita liuottimia.

12 VIHREÄ = valmisPUN

Ohjaimen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjärjestelmä toimii moitteettomasti eikä auto voi liik-kua kontrolloimattomasti.

Carrera RC-auton asennus on tarkastettava ennen jokaista ajoa ja sen jälkeen, tarvittaessa ruuvit ja mutterit kiristetään.

Antennin kiinnitys

Antennin johto vedetään antenniputken läpi, ja se kiinnitetään Carrera RC-autoon. Antennijohdon pää varmistetaan yhdellä logoarkin Carrera RC-tarralla.

Akun lataus

Carrera RC-akku yhdistetään ensin mukana toimitettuun laturiin. Akun ja laturin välinen liitoskappale tai liitäntäkohta on valmistettu siten, että napojen vaihtuminen ei ole mahdollista. Laturi liitetään virtalähteeseen. Jos akku on liitetty oikein ja lataus tapahtuu normaalisti, punainen LED-valo palaa jatkuvasti. Kun akku on ladattu täyteen, punainen LED-valo vaihtuu vihreäksi. Akun voi ottaa pois ja asentaa Carrera RC-autoon. Se on nyt käyttövalmis. Akun on käytön jälkeen jäähdyttävä väh. 20 minuuttia, ennen kuin sen voi ladata taas täyteen. Akku voi vioit-tua, jos tätä taukoa ei pidetä.

2 VIHREÄ = valmisPUN

VIHREA = valmisPUNAINEN = lataa

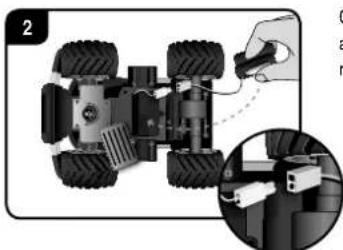

Akun asetus

Carrera RC-auton akkukotelon kansi poistetaan ruuvimeisselillä.

Carrera RC-auton johdon pää liitetään akkuun. Akku laitetaan sisään. Kansi ruuvataan kiinni ruuvimeisselillä.

9 V:n pariston asennus

Kauko-ohjaimen paristolokeron kansi ruuva- taan auki ja 9 V:n paristo laitetaan sisään.

2 OK

9 V:n pariston asennuksessa on otettava huomioon oikea napaisuus. Kansi ruuvataan kiinni ruuvimeisselillä.

Nyt ajo voi alkaa

1 OFF A B C

Varmista, että lähistöllä ei kukaan käytä samaa taajuutta.

Tämän välttämiseksi ja jotta Carrera RC-autoa voi ohjata kauko-ohjaimella, on varmistettava, että autoon ja ohjai-meen on asetettu sama taajuus (A/B/C).

Eri taajuuskaistojen ansiosta on mahdollista ajaa 3 autoa yhtäaikaisesti.

2 Caser RC OFF A50

Ohjaimen antenni vedetään kokonaan ulos.

Carrera RC-auto kytketään päälle ON-/OFF -kytkimellä. Carrera RC-autossa on 2 nopeutta. ON-/OFF -kytkimellä auton voi kytkää käytettäväksi myös harjoitus- tai sisätilan toimintatilaan.

4 OFF SLOW FAST

Ohjauksen säätö

Jos Carrera RC-auton käytössä ilmenee, että auto vetää oikeaan tai vasempaan, ajosuunnan voi korjata piirustuksessa näkyvästä säätökytkimestä.

Ota huomioon, että tämä auto saavuttaa 20 tuntikilometrin nopeuden. Harjoittele vapaalla alueella, jonka koko on vähintään 2,5 x 2,5 metria. Paina kaasua ensimmäisellä kerralla erittäin varovasti. Käytä ensimmäisillä ajokerroilla ehdottomasti harjoittelutilaa (slow/hidas).

Rakenna kulmarajoittimilla tai tyhjillä purkeilla jne. Carrera RC-auton kilparata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjaustekniikka on, että suorilla ajetaan lujaa ja mutkissa jarrutetaan.

• Aja korkeintaan 2 akkua peräkkäin tyhjiksi. 2 akkutäytön jälkeen on ehdotto-masti pidettävä n. 20 minuutin tauko.
• Moottorin jatkuvaa käyntiä on vältettävä.
• Jos auto sammuu itsestään monta kertaa peräjälkeen, akku on tyhjä. Lataa akku.
• Ohjain ja auto kytkeytyvät automaattisesti pois, jos niitä ei ole käytetty 3 minuuttiin. Uusi käyttö on mahdollista kytkemällä ohjaimen ja auton ON/OFFkytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
• Auto sammutetaan ajon jälkeen käynnistykseen nähden päinvastaisessa järjes-tyksessä.
• Ajon jälkeen akku otetaan pois tai liitetään irti.
• Carrera RC-auto puhdistetaan ajon jälkeen.

Ohjaintoiminnot

Autoa voi ohjata kaikkiin suuntiin ohjaussauvoilla:

Vasen ohjaussauva:

eteenpäin, taaksepäin

Oikea ohjaussauva:

vasempaan, oikeaan

High speed turbo -nappi

High speed turbo -toiminto aktivoidaan painamalla ohjaimen oikealla puolella olevaa nappia.

Ongelmaratkaisut

Ongelma Syy Ratkaisu
Auto ei kulje	Lähettimen ja/tai auton kytkin on kohdassa „OFF" Kytketään päälle
	Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Auto on jäänyt seisomaan esteeseen.	Ylikuormitussuoja on kytkenyt auton pois.Käännä auton ON/OFF-kytkin asentoon OFF, takaisin asentoon ON ja vie auto vapaaseen paikkaan.
	Lähettimessä tai autossa heikko akku/paristo Ladattu akku tai paristo laietaan sisään
	Autossa ja ohjaimessa on asetettu eri kanavat Aseta samalle kanavalle
	Lähetin on sammunut itsestään 30 minuutin jälkeen.	Uusi käyttö on mahdollista kytkemällä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
	Auto on hyvin kuuma. Kytke auto ja ohjain pois ja anna jäähtyä noin 30 minuuttia.
Ei kontrollia	Auto lähtee liikkeelle tahattomasti. Kytke ensin lähetin päälle, vasta sen jälkeen auto.
	Lähettimen antenni viallinen Antenni vedetään kokonaan ulos
	Toinen RC-auto käyttää samaa taajuutta Vaihdetaan taajuus

Jos tarvitset varaosia, löydät kaikki saatavissa osat osoitteesta carrera-rc.com kohdasta service.
