Produkttyp	Radiostyrt fordon (RC)
Märke	Carrera
Modell	Green Cobra
Kategori	Leksak
Fordonets strömförsörjning	Uppladdningsbart litiumjonbatteri (ingår)
Fjärrkontrollens strömförsörjning	9 V-batteri (ingår ej)
Maxhastighet	20 km/h
Hastighetslägen	Snabb (FAST) och träning (SLOW)
Radiofrekvenser	Kanaler A, B, C (upp till 3 fordon samtidigt)
Kontrollfunktioner	Framåt, bakåt, vänster, höger, turbo
Rekommenderad ålder	Från 3 år
Rekommenderad användning	Plan och hård yta, inomhus eller torr utomhus
Säkerhet	Använd inte i regn, snö eller vatten; undvik högspänningsledningar och temperaturer > 35°C
Underhåll	Rengör med mjuk trasa, använd inte lösningsmedel
Reservdelar	Finns på carrera-rc.com
Garanti	24 månader (material- eller tillverkningsfel)
Laddare	Nätladdare ingår med LED-indikator (röd = laddar, grön = klar)

Vanliga frågor - Green Cobra CARRERA

Hur laddar jag fordonets batteri?

Anslut först batteriet till den medföljande laddaren, anslut sedan laddaren till ett vägguttag. LED-lampan lyser rött under laddning och blir grön när batteriet är fulladdat. Låt batteriet svalna i minst 20 minuter efter varje användning innan du laddar det igen.

Vad gör jag om fordonet inte rör sig?

Kontrollera att fordonets och fjärrkontrollens strömbrytare är i läge ON. Se till att fordonets batteri och fjärrkontrollens batteri är laddade. Om fordonet har stannat framför ett hinder har överspänningsskyddet aktiverats: sätt strömbrytaren på OFF och sedan på ON igen och placera fordonet på en fri yta.

Vilket batteri använder jag till fjärrkontrollen?

Fjärrkontrollen kräver ett 9 V-batteri (ingår ej). Sätt i det enligt polariteten som anges i batterifacket.

Hur ändrar jag frekvensen på fjärrkontrollen?

Använd frekvensväljaren (A, B eller C) på fjärrkontrollen och ställ in fordonet på samma bokstav. Detta förhindrar störningar från andra RC-fordon.

Vad är maxhastigheten för Green Cobra?

Fordonet kan nå en maxhastighet på 20 km/h. Använd träningsläget (SLOW) för de första försöken.

Kan jag använda fordonet på gräs?

Nej, användning på gräs är förbjuden. Gräs kan linda sig runt hjulaxlarna, orsaka överhettning av motorn och skada fordonet.

Hur rengör jag fordonet?

Rengör fordonet med en mjuk, torr trasa. Använd aldrig starka lösningsmedel eller vatten.

Var hittar jag reservdelar?

Reservdelar finns på webbplatsen carrera-rc.com under Service.

Vad är garantitiden?

Tillverkarens garanti är 24 månader från inköpsdatum, och täcker material- eller tillverkningsfel. Slitdelar, skador från felaktig användning eller ingrepp från tredje part är undantagna.

Hur justerar jag styrningen om fordonet drar åt vänster eller höger?

Använd justeringsdelen under fordonet för att korrigera styrningen. Vrid den lätt i motsatt riktning mot avvikelsen tills fordonet kör rakt.

BRUKSANVISNING Green Cobra CARRERA

s Monterings- och bruksanvisning

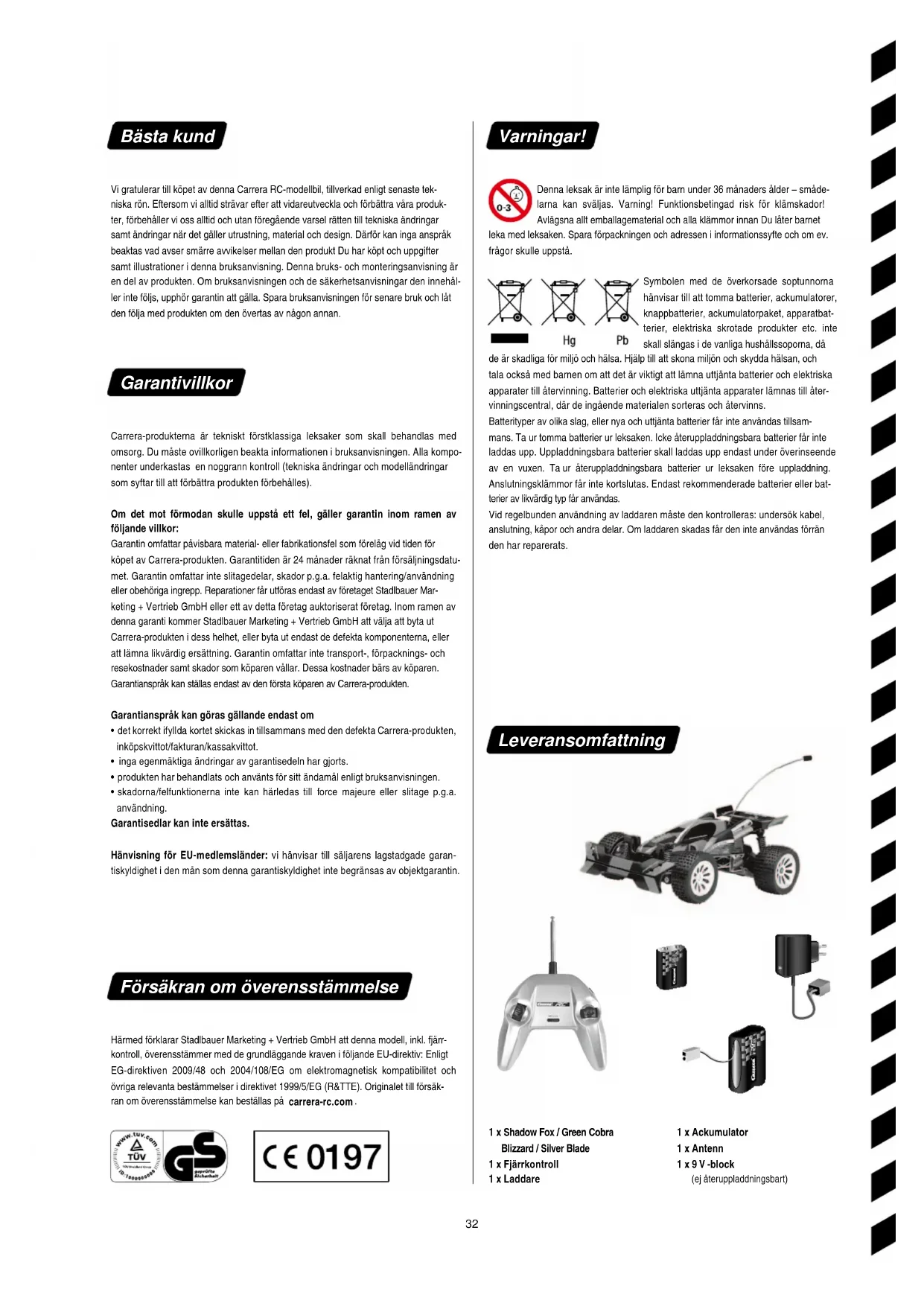

Vi gratulerar till köpet av denna Carrera RC-modellbil, tillverkad enligt senaste tekniska rön. Eftersom vi alltid strävar efter att vidareutveckla och förbättra våra produkter, förbehåller vi oss alltid och utan föregående varsel rätten till tekniska ändringar samt ändringar när det gäller utrustning, material och design. Därför kan inga anspråk beaktas vad avser smärre avvikelser mellan den produkt Du har köpt och uppgifter samt illustrationer i denna bruksanvisning. Denna bruks- och monteringsanvisning är en del av produkten. Om bruksanvisningen och de säkerhetsanvisningar den innehåller inte följs, upphör garantin att gälla. Spara bruksanvisningen för senare bruk och låt den följa med produkten om den övertas av någon annan.

Garantivillkor

Carrera-produkterna är tekniskt förstklassiga leksaker som skall behandlas med omsorg. Du måste ovillkorligen beakta informationen i bruksanvisningen. Alla komponenter underkastas en noggrann kontroll (tekniska ändringar och modelländringar som syftar till att förbättra produkten förbehålles).

Om det mot förmodan skulle uppstå ett fel, gäller garantin inom ramen av följande villkor:

Garantin omfattar påvisbara material- eller fabrikationsfel som förelåg vid tiden för köpet av Carrera-produkten. Garantitiden är 24 månader räknat från försäljningsdatumet. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/användning eller obehöriga ingrepp. Reparationer får utföras endast av företaget Stadlbauer Marketing + Vertrieb GmbH eller ett av detta företag auktoriserat företag. Inom ramen av denna garanti kommer Stadlbauer Marketing + Vertrieb GmbH att välja att byta ut Carrera-produkten i dess helhet, eller byta ut endast de defekta komponenterna, eller att lämna likvärdig ersättning. Garantin omfattar inte transport-, förpacknings- och resekostnader samt skador som köparen vällar. Dessa kostnader bärs av köparen. Garantianspråk kan ställas endast av den första köparen av Carrera-produkten.

Garantianspråk kan göras gällande endast om

• det korrekt ifyllda kortet skickas in tillsammans med den defekta Carrera-produkten, inköpskvittot/fakturan/kassakvittot.
• inga egenmäktiga ändringar av garantisedeln har gjorts.
• produkten har behandlats och använts för sitt ändamål enligt bruksanvisningen.
• skadorna/felfunktionerna inte kan härledas till force majeure eller slitage p.g.a. användning.

Garantisedlar kan inte ersättas.

Hänvisning för EU-medlemsländer: vi hänvisar till säljarens lagstadgade garantiskyldighet i den mån som denna garantiskyldighet inte begränsas av objektgarantin.

Försäkran om överensstämmelse

Härmed förklarar Stadlbauer Marketing + Vertrieb GmbH att denna modell, inkl. fjärrkontroll, överensstämmer med de grundläggande kraven i följande EU-direktiv: Enligt EG-direktiven 2009/48 och 2004/108/EG om elektromagnetisk kompatibilitet och övriga relevanta bestämmelser i direktivet 1999/5/EG (R&TTE). Originalet till försäkran om överensstämmelse kan beställas på carrera-rc.com.

Varningar!

Denna leksak är inte lämplig för barn under 36 månaders ålder – smådelarna kan sväljas. Varning! Funktionsbetingad risk för klämskador! Avlägsna allt emballagematerial och alla klämmor innan Du låter barnet

leka med leksaken. Spara förpackningen och adressen i informationssyfte och om ev. frågor skulle uppstå.

Symbolen med de överkorsade soptunnorna hänvisar till att tomma batterier, ackumulatorer, knappbatterier, ackumulatorpaket, apparatbatterier, elektriska skrotade produkter etc. inte skall slängas i de vanliga hushållssopoma, då

de är skadliga för miljö och hälsa. Hjälp till att skona miljön och skydda hälsan, och tala också med barnen om att det är viktigt att lämna uttjänta batterier och elektriska apparater till återvinning. Batterier och elektriska uttjänta apparater lämnas till återvinningscentral, där de ingående materialen sorteras och återvinns.

Batterityper av olika slag, eller nya och uttjänta batterier får inte användas tillsammans. Ta ur tomma batterier ur leksaken. Icke återuppladdningsbara batterier får inte laddas upp. Uppladdningsbara batterier skall laddas upp endast under överinseende av en vuxen. Ta ur återuppladdningsbara batterier ur leksaken före uppladdning. Anslutningsklämmor får inte kortslutas. Endast rekommenderade batterier eller batterier av likvärdig typ får användas.

Vid regelbunden användning av laddaren måste den kontrolleras: undersök kabel, anslutning, påpor och andra delar. Om laddaren skadas får den inte användas förrän den har reparerats.

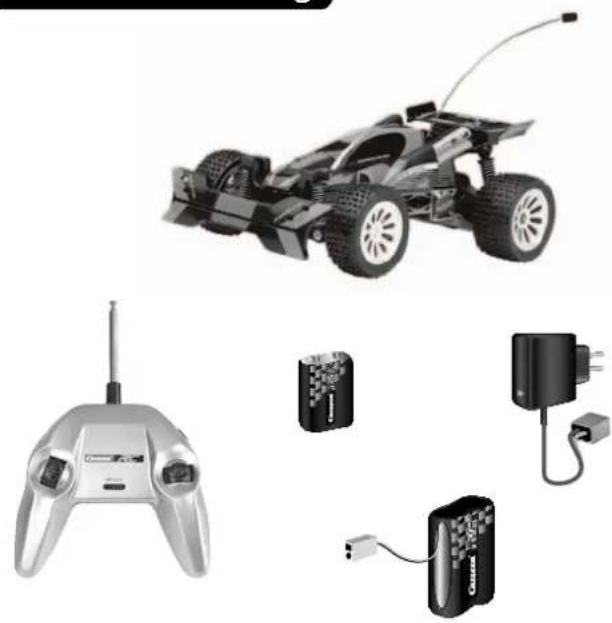

Leveransomfattning

1 x 9 V -block (ej återuppladdningsbart)

Säkerhetsbestämmelser

En Carrera RC-bil är en fjärrstyrd modellbil som drivs med särskilda ackumulatorer. Endast original Carrera RC li-jon-ackumulatorer får användas.

Carrera RC-bilen är avsedd uteslutande för hobbyändamål och får köras endast på härför avsedda banor och platser.

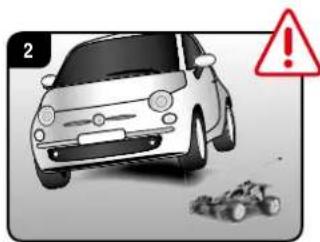

WARNING! Använd inte Carrera RC-bilen på allmän väg.

3 !

Använd inte bilen under högspänningsledningar eller radiomaster, eller vid oväder! Atmosfäriska störningar kan leda till funktionsfel. Vid stora temperaturskillnader mellan förvaringsplats och körplats bör man vänta tills fordonet hunnit acklimatisera sig, för att förhindra att kondensvatten bildas med därav resulterande fuktionsstörningar.

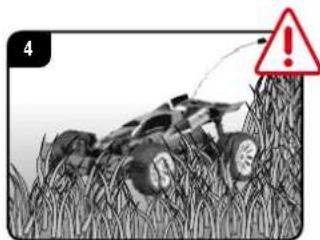

Använd aldrig denna produkt på gräs. Grässtrån som lindas upp kan hindra axelns vridning och överhetta motorn. Föremål, personer eller djur får aldrig transporteras på Carrera RC-bilen.

5 !

Kör aldrig Carrera RC-bilen utomhus vid regn eller snö.

Fordonet får inte köras genom vatten, vattenpussar eller snö och skall förvaras på torr plats.

Använd aldrig bilen i närheten av vattendrag, dammar eller sjöar – Carrera RC-bilen får inte hamna i vatten.

Undvik att kõra på sträckor, som uteslutande består av sand.

7 !

Utsätt inte Carrera RC-bilen för direkt solstrålning.

För att undvika överhettning av elektroniken i fordonet måste kortare pauser regelbundet göras vid temperaturer över + 35°C.

8 !

Ställ alltid ner fordonet på marken med handen. Kasta aldrig ner fordonet på marken.

9 ≥ 15cm !

Undvik hopp från ramper eller hopp- backar som är högre än 15 cm.

10 !

Var försiktig med antennspetsen – risk för skador!

11 !

Använd aldrig starka lösningsmedel att rengöra modellen med.

För att förhindra att Carrera RC-bilen drabbas av störningar i styrsystemet, varvid den körs okontrollerat, skall man kontrollera batterierna i fjärrkontrollen och bilens ackumulator m.a.p. laddningsstatus.

Före och efter varje körning måste man kontrollera att Carrera RC-bilen är korrekt monterad. Dra ev. åt skruvar och muttrar.

Fastsättning av antennen

För in antennkabeln genom det lilla antennröret och sätt fast den på Carrera RC-bilen. Förankra änden av antennkabeln med en Carrera RC-dekal som Du hittar på logotyp-arket.

Uppladdning av ackumulatorn

Koppla först ihop Carrera RC-ackumulatorn med bipackade laddare. Förbindelsedelen resp. anslutningen mellan ackumulator och laddare är konstruerade så att det inte går att kasta om polariteten. Anslut laddaren till en energikälla.

När ackumulatorn har anslutits korrekt och uppladdningsprocessen pågår, lyser den röda LED-lampan hela tiden. När ackumulatorn är helt uppladdad, slår den röda LED-lampan om till grönt ljus. Nu kan ackumulatorn tas ur och installeras i Carrera RC-bilen, som nu är klar att köra. Efter användningen måste ackumulatom svalna i minst 20 minu- ter innan den får laddas upp igen. Om denna paus inte efterföljs kan det leda till en defekt ackumulator.

Isättning av ackumulatorn

Använd en skruvmejsel för att avlägsna locket till ackumulatorfacket i Carrera RC-bilen.

Koppla ihop kabeländen för Carrera RC-bilen med den för ackumulatorn. Lägg i ackumulatorn. Skruva tillbaka locket.

Isättning av 9 V-blocket

Skruva upp locket till fjärrkontrollens batterifack och lägg i 9 V-blocket.

Se till att polariteten blir rätt när Du sätter i 9 V-blocket. Skruva tillbaka locket.

Nu kan Du börja köra

OFF A B C

Kontrollera att ingen använder samma frekvens i Ditt körområde.

För att undvika detta och för att Carrera RC-bilen skall kunna styras av fjärrkontrollen, måste Du kontrollera att samma frekvens (A/B/C) är inställd på bilen och på fjärrkontrollen.

2 Current RC OFF A B C

Om olika frekvensband används, kan 3 bilar köras samtidigt.

Sätt igång Carrera RC-bilen med ON / OFF-knappen. Carrera RC-bilen har 2 hastigheter. Med hjälp av ON / OFF-knappen kan man också växla till övnings- resp. inomhusläge.

Om Du ser att bilen drar åt höger eller vänster när Du kör, kan Du korrigera spåret med den justeringsknapp som Du ser på ritningen.

Låt oss öva!

1 20km/h 2.5m 2.5m

Varning! Detta fordon uppnår en hastighet på upp till 20 km/tim. Tänk på att man behöver en fri yta på minst 2,5 x 2,5 meters storlek för att övningsköra. Använd gasspaken ytterst försiktigt första gången. Använd alltid ett träningsläge (slow) vid de första körövningarna.

Nu övar vi! Bygg upp en körbana med hörnbegränsningar eller tomma burkar o.s.v., på en stor, fri plats. Den grundläggande styrtekniken vid körning med Carrera RC-bilar är att kunna köra fort på raksträckor och bromsa in i kurvorna.

Med hjälp av joystickarna kan

Du styra bilen i alla riktningar:

Vänster joystick: framåt, bakåt

Höger joystick: vänster, höger

Knappen High Speed Turbo

Du aktiverar funktionen High Speed Turbo genom att trycka på knappen på höger sida av fjärrkontrollen.

Felsökningsguide

Fel Orsak Åtgård
Bilen kör inte	Omkopplaren på sändaren och/eller bilen står på "OFF" Koppla in
	Svag eller obefintlig ackumulator i bilen Lägg i en laddad ackumulator
	Bilen har stannat vid ett hinder.	Överspänningsskyddet har kopplat från bilen.Koppla ON/OFF brytaren på fordonet först på OFF, sedan på ON igen och placera den på en fri yta.
	Svag ackumulator/svagt batteri i sändaren eller bilen	Lägg i en laddad ackumulator/laddat batteri
	Olika kanaler inställda för fordon och controller Ställ in till samma kanal
	Sändaren har stängts av sig själv efter 30 minuter.	Starta på nytt genom att koppla ON/OFF brytaren på controller & fordon en gång på OFF och sedan på ON igen.
	Fordonet är mycket varmt.	Stäng av fordon och controller och låt fordonet kyla av sig under ca 30 minuter.
Ingen kontroll	Fordonet sätter sig oavsiktligt i rörelse. Koppla först in sändaren, sedan for donet.
	Sändarantennen fungerar inte Dra ut antennen helt
	En annan RC-bil använder samma frekvens Byt frekvens

Om du behöver reservdelar, finner du en fullständig översikt över alla tillgängliga delar på carrera-rc.com på serviceområdet.
