Type product	Netwerk CD-speler
Merk	YAMAHA
Model	CD-N500 / CDN500
Afmetingen (B x H x D)	435 x 96 x 313,3 mm
Gewicht	5,25 kg
Voeding	230-240 V wisselstroom, 50 Hz (Europa)
Stroomverbruik	28 W in bedrijf; 0,35 W in stand-by (netwerk-stand-by uitgeschakeld)
Ondersteunde audioformaten	WAV, MP3, WMA, AAC, FLAC, ALAC (tot 192 kHz / 24 bit)
Afspeelmedia	CD audio, CD-R/RW (inclusief CD-TEXT), data-CD (MP3/WMA), USB-apparaten (massastorage FAT16/32), iPod/iPhone/iPad via USB, netwerk (DLNA 1.5), internetradio
Aansluitingen	Stereanaloge RCA-uitgangen, coaxiale digitale uitgang, optische digitale uitgang, Ethernet-poort (100Base-TX/10Base-T), USB-poort aan de voorzijde
Hoofdfuncties	CD/netwerk/USB/iPod-afspelen, internetradio, Pure Direct-modus, willekeurige en herhaalde afspelen, geprogrammeerd afspelen (tot 50 tracks), gapless afspelen
Afstandsbediening	Ja, met meegeleverde AA-batterijen; bereik ca. 6 m, hoek <30°
Display	Frontdisplay met afspeelinformatie, instellingenmenu
Frequentierespons	2 Hz - 20 kHz (CD); tot 96 kHz (192 kHz via netwerk)
Signaal-ruisverhouding	≥ 110 dB (IHF-A)
Harmonische vervorming	≤ 0,003 % (1 kHz, 0 dB)
Audio-uitgangsniveau	2,0 ± 0,3 V (1 kHz, 0 dB)
Meegeleverde accessoires	Afstandsbediening, stereo RCA-kabel, netsnoer, batterijen (AA x2), gebruikershandleiding
Onderhoud en reiniging	Reinigen met een droge, schone doek; geen chemische oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan regen, vocht; minimale ventilatie 10 cm rondom; niet afdekken; stekker uittrekken bij onweer
Reserveonderdelen en repareerbaarheid	Niet de behuizing openen; voor reparatie contact opnemen met een erkende Yamaha-service

Veelgestelde vragen - CD-N500, CDN500 YAMAHA

Hoe verbind ik de CD-N500 met mijn thuisnetwerk?

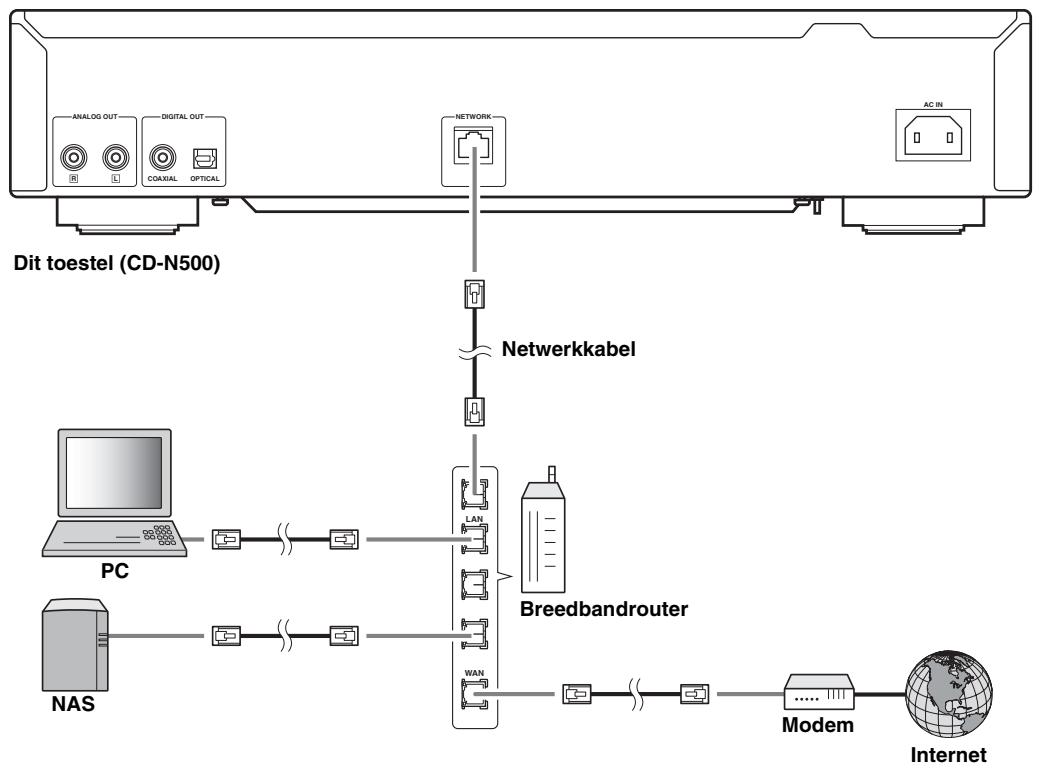

Gebruik een afgeschermde netwerkkabel (CAT-5 of hoger) om de NETWORK-aansluiting met uw router te verbinden. Zorg ervoor dat de router een ingeschakelde DHCP-server heeft. Stel in het instellingenmenu DHCP in op Aan voor automatische configuratie.

Waarom kan ik geen muziekbestanden van mijn pc afspelen?

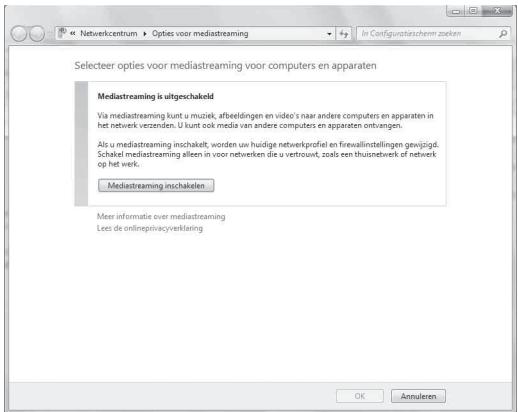

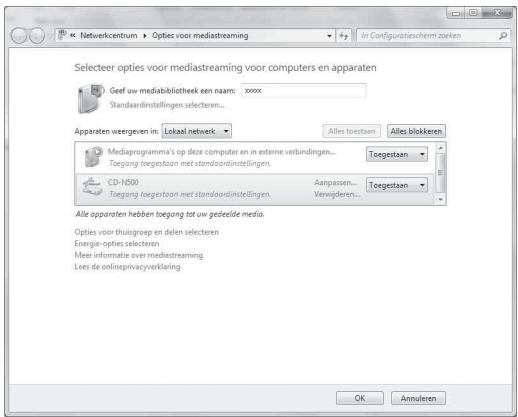

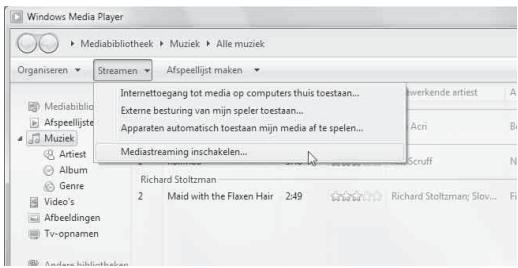

Controleer of mediaserver delen is ingeschakeld in Windows Media Player (versie 11 of 12). Zorg ervoor dat uw pc en de CD-N500 zich in hetzelfde netwerk bevinden. Als een firewall de toegang blokkeert, sta delen dan toe. Niet-ondersteunde formaten (bijv. WMA Lossless) worden niet afgespeeld.

Hoe luister ik naar internetradio op dit apparaat?

Druk meerdere keren op SOURCE om NET RADIO te selecteren. Gebruik het draaiwiel of de navigatietoetsen om een zender te kiezen. U kunt uw favorieten opslaan via de vTuner-website (MAC-adres vereist, zie menu Netwerkinformatie).

Mijn iPod wordt niet herkend via de USB-poort. Wat moet ik doen?

Zorg ervoor dat uw iPod compatibel is (iPod touch, nano 2e-6e generatie, iPhone, iPad). Gebruik de door Apple meegeleverde kabel. Controleer of de iPod-software up-to-date is. Als het probleem aanhoudt, reset dan de iPod of probeer een andere kabel.

De disc lade sluit niet volledig.

Controleer of er geen object de lade blokkeert. Als het probleem aanhoudt, haal dan de stekker van het apparaat 30 seconden uit het stopcontact en steek hem er weer in. Als het nog steeds vastzit, neem dan contact op met een erkende Yamaha-service.

Het afspelen van de cd start niet of hapert.

Controleer of de schijf schoon is en met het label naar boven is geplaatst. Als de schijf bekrast of beschadigd is, vervang hem dan. Wacht 20-30 minuten als er condensvorming is. Zorg voor CD-R/RW dat ze zijn gefinaliseerd en in een compatibel formaat zijn.

Wat is het bereik van de afstandsbediening?

De afstandsbediening werkt tot ongeveer 6 meter onder een hoek van 30 graden ten opzichte van de sensor. Vervang de batterijen als het bereik afneemt. Vermijd direct zonlicht op de sensor.

Hoe update ik de firmware van de CD-N500?

Druk op SETUP (terwijl u RETURN ingedrukt houdt op het apparaat voor geavanceerde opties). Ga naar Firmware-update en kies Netwerk (via internet) of USB (met bestand op stick). Volg de instructies op het scherm; schakel het apparaat niet uit tijdens de update.

Het bericht 'USB overloaded' wordt weergegeven. Wat moet ik doen?

Haal onmiddellijk het USB-apparaat los. Er is een overstroom gedetecteerd. Controleer of het apparaat een USB-massastorage is (geen hub of lader). Start het apparaat opnieuw op en probeer het opnieuw met een ander apparaat.

Kan ik de mobiele app gebruiken om de speler te bedienen?

Ja, download de speciale Yamaha-app op uw smartphone of tablet. Zorg ervoor dat het apparaat en de mobiel zijn verbonden met hetzelfde Wi-Fi-netwerk. De app biedt de mogelijkheid om bronnen, bestanden en radiostations te selecteren.

GEBRUIKSAANWIJZING CD-N500, CDN500 YAMAHA

1 Om er zeker van te konnen zijn dat u de optimale prestatiesuit uw toestel haalt, dient u deleze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog.ecs ieets in kunt opzoekeken.
2 Plaats dit geluidssystem op een goed verluchte, koele, droge, nette plaats - Niet in direct zonlicht of in de buurt van warmtebronnen, noch opplaatsen die onderhevig zich aan trillingen, stof, vocht en/of koude. Zorg, ten behoeve van voldoende ventilatie, minimaal voor de volgende vrij ruimte. Bovenkant: 10 cm Achterkant: 10 cm Zijkanten: 10 cm
3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.
4 Stel dit toestel Niet bloot aan plotselinge temperatuurswisselingen van koudaar warm en plaats het toestel Niet in een omgeving met een hocho vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou=kunnen leiden tot elektrische schokken,brand, schade aan dit toestel en/of persoonlijk letsel.
5 Vermijd plekken waar andere voorwerpen op het toestel hunnen vallen, of waar het toestel bloot staat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen Niet bovenop dit toestel:

• Andere componenten, waar deze schade+kennenveroorzaken en/of de afwerking van dit toestel+kennendoen verkleuren.
• Brandende voorwerpen (bijv. kaarsen), waar deze brand, schade aan dit toestel en/of persoonlijk letsel hunnen verroorzaken.
• Voorwerpen met vloeistoffen, waar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel hunnen vervoorzaken wanner de vloeistof waaruit in het toestel terecht kommt.

6 Dek het toestel Niet af met een krant, tafellaken, gordijn enz. zodat de koeling Niet belemmerd worden. Als de temperatuur binnenin het toestel te hoog worden, kan dit leiden tot brand, schade aan het toestel en/of personlijk letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
8 Gebruik het toestel Niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken wat kan leiden tot schade.
9 Gebruik geen overdreven kracht op de schakelaars, knoppen en/of snoeren.
10 Wanner u de stekker uit het stopcontact haalt, moet u aan de stekker zich trekken, Niet aan het snoer.
11 Maak dit toestel Niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek.
12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letset. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan hetgeen aangegeven staat.
13 Om schade door blikseminslag te voorkomen dient u de stekker uit het stopcontact te halen wanner het onweert.
14 Probeer Niet zichzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wonneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te makeen.

15 Wanner er u dit toestel voor langerearend het zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen.
16 Lees het hoofdstuk "PROBLEMEN OPLOSSEN" over een verzootend de voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
17 Voor u dit toestel verplaatst, dient u op 山 te drukken om dit toesteluit (standby) te schakelen en de stekkeruit het stopcontact te halen.
18 Er zal zich condens vormen wonneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en LAST het toestel met rust.
19 Wanner het toestel langere tijd achefter elkaar gebruikt worden, kan het warm worden. Schakel de stroom uit en maar het toestel afkoelen.
20 Installee dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.
21 De batterijenogensnierwordenblootgesteldaanhitte, zoalsdoordirectzonlicht,vuurofietsedergelijks.

• Bewaar de batterijen op een locatie buiten bereik van kinderen. Batterijen können gevaarlijk zijn als een kinduze in zich of haar mond zou stoppen.
• Als de batterijen oud worden, zal het werkingsbereik van de afstandsbediening gevoelig dalen. Als dit het geval is, verrangt u de batterijen zo snel möglichk door twee neue batterijen.
• Gebruik geen oude en weitere batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen (zoals alkaline- en mangaanbatterijen) door elkaar. Lees de verpakking zorgvuldig; dieze verschillende soorten batterijen konnen namelijk bezelfde vom en kleur hebben.
• Lege batterijen konnen lekken. Als de batterijen lekken,要去 deze onmiddelijk weggooien. Zorg ervoor dat u de gelekte vloeistof Niet aanraakt en dat deze nicht in contact komt met kledij enz. Reinig het batterijvak zorgvuldig voor u十几年e waterderijen plaatst.
• Als u van plan bent om de eenheid gedurende een langtijdssperiode Niet te gebruiken, dient u de batterijen uit de eenheid te verwijdersen. Anders verslinden备受nergiewat mogelijk tot een lekkekage van batterijvloeistof leidt en de eenheid kan beschadigen.
• Gooi batterijen nicht bij het huishoudelijkke afval. verwijder deze correct in overeenstemming met deplaatselijkke regelgeving.

22 Een te hoge geluidsdruk (volume) van een oortelefoon of hoofdtelefoon kan leiden tot gehoorschade.

De stroomvoorziening van dit toestel is Niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zich uitgeschakeld met 念 . Dit is de zogenamaarde standby-stand. In deze toestand is het toestel ontworpen een zeerkleine hoeveelheid stroom te verbruiken.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN
GEN GEVAL BLOODSTELLEN AAN VOCHT OF REGEN.

WAARSCHUWING

RAAK DIT TOESTEL NIET AAN ALS HET VOORTDUREND OP EEN HOOG VOLUME WORDT GEBRUKT AANGEZIEN DE ONDERKANT WARM KAN WORDEN. DAT KAN LEIDEN TOT VERWONDINGEN ZOAALS BRANDWONDEN ENZOVOART.

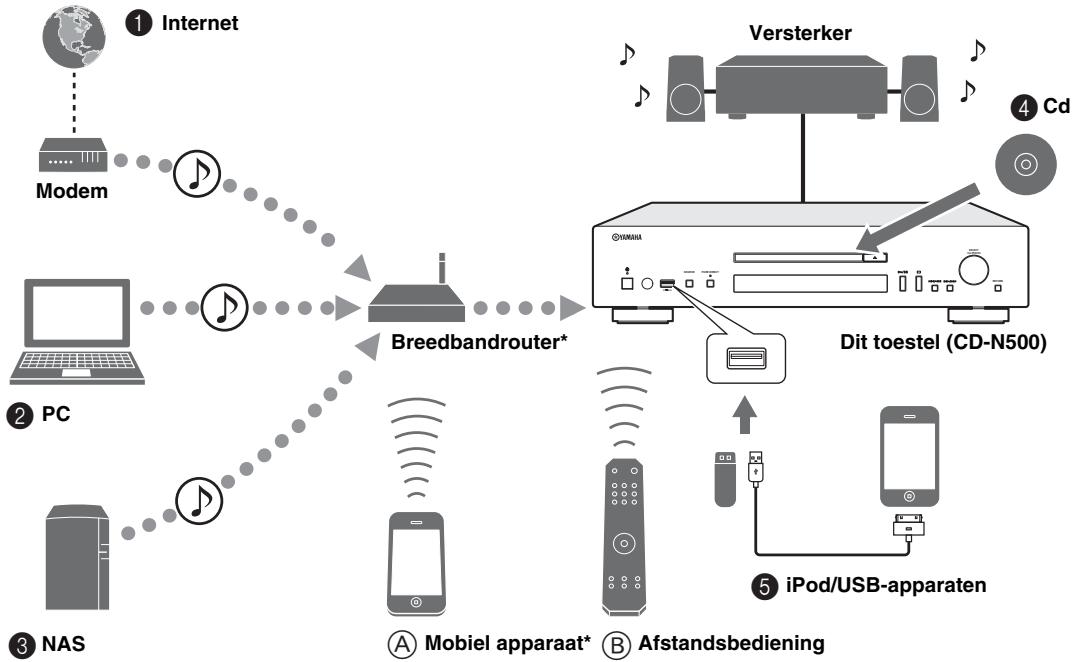

WAT KUNT U DOEN MET DIT TOESTEL

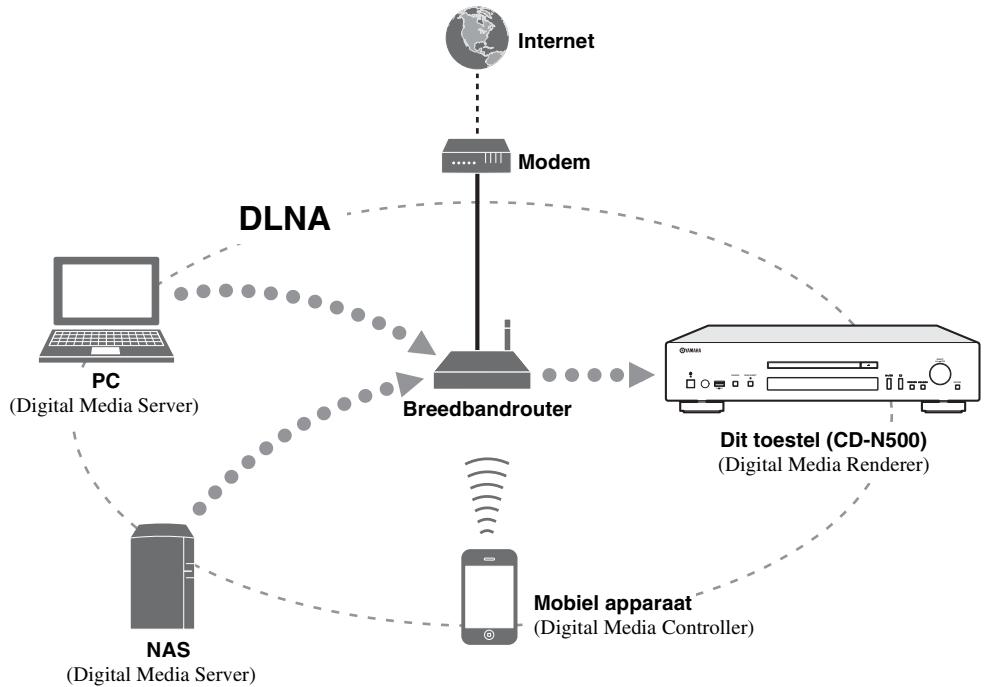

Dit toestel is een network-cd-speler waarmee u muziekbestanden die opgeslagen zich op uw mediaserver (pc of NAS), audio-inhoud op het internet, cd's, een iPod en USB-apparaten kurz afspelen door het toestel en het gewenste audiosystem aan te sluiten op uw thuisnetwork (DLNA).

Raadpleeg "AANVULLENDE INFORMATIE" (p. 30) voor meer informatatie over DLNA.

* U hebt een in de handel verkrijgbare WiFi-breedbandrouter nodig als u een mobiel apparaat gebruikt.

1 Audio-inhoud op het internet afspelen (p. 16)
Muziekbestanden die opgeslagen zijn op uw pc aftspelen (p. 11, 14)
Muziekbestanden die opgeslagen zijn op uw NAS afspelen (p. 11, 14)

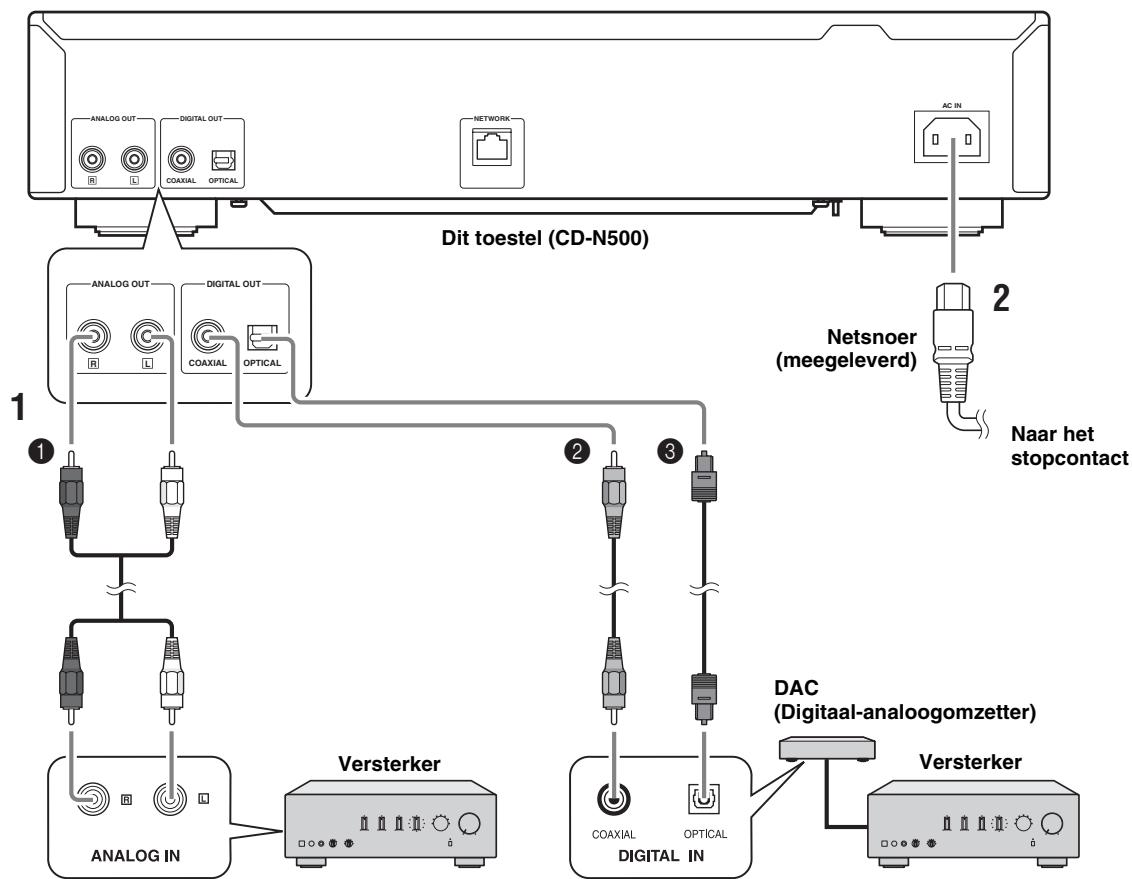

Raadpleeg "AANSLUITINGEN" (p. 9) voor meer informatie over het aansluten van apparaten.

Een cd afspelen (p. 18)
Uw iPod of USB-apparaten aufspelen (p. 20)

Apparaten waarmee u dit toestel kurz bedienen

Dit toestel bedieren met een mobiel apparatus (p. 11, 13)
Dit toestel bedieren met de afstandsbediening (p. 6, 14, 16, 18, 20, 22, 23)

Welke instellungen要去idoorvoeren?

Raadpleeg "UW PC/NAS/MOBIELE APPARATEN INSTELLEN" (p. 11) voor meer informatie over de instellingen voor een pc, NAS of mobiel apparaat.
Raadpleeg "SETUP MENU" (p. 23) voor meer informatie over het instelmenu van dit toestel.

Waarom vind ik geen muziekbestanden op mijn pc?

Controller de instellingen voor het delen van media op uw pc of mediaserver, zoals Windows Media Player 12 (p. 11).
Controller of de muziekbestanden afgespeeld kennen worden (p. 31).

Kan ik dit toestel met mijn iPhone bedieren?

Raadpleeg "Bediening via uw mobiel apparaat" (p. 13) voor meer informatie over het bedieren van dit toestel met uw mobiel apparaat.

Ik kan dit toestel Niet vinden met behulp van de bijbehorende toepassing die geinstallerd is op mijn mobiel apparaat!

Controller of dit toestel correct via de breedbandrouter aangesloten is op hetzelfde netwerk.
Controller of de toegang tot dit toestel beperkt worden MAC-adresfilterfunctie (p. 27).

Welke muziekbestanden können afgespeeld worden op dit toestel?

Raadpleeg "AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN" (p. 31) voor meer informatie overafspeelbare bestanden en indelingen.

Hoe kan ik internetradio beluisteren via dit toestel?

Raadpleeg "AUDIO-INHLOUD OP HET INTERNET AFSPELEN" (p. 16) voor meer informatie over het beluisteren van internetradiozenders.

Hoe spelk ik seinen iPod of USB-apparaten af?

Raadpleeg "UW iPod/USB-APPARATEN AFSPELEN" (p. 20) voor meer informatie over het afspelen van uw iPod of USB-apparaten.

Waarvoor staan de meldingen op de display van het voorpaneel?

Raadpleeg "Meldingen op de display van het Voorpaneel" (p. 29) voor meer informatie over de meldingen op de display van het Voorpaneel.

Breng een bezoek aan de Yamaha-website voor de recentste informatie.

INHoud

VOORBEREIDING

WAT KUNT U DOEN MET DIT TOESTEL............ 1

Aansluiten op een versterker. 9

Verbinden met een netwerk

(pc/NAS/internetverbinding) 10

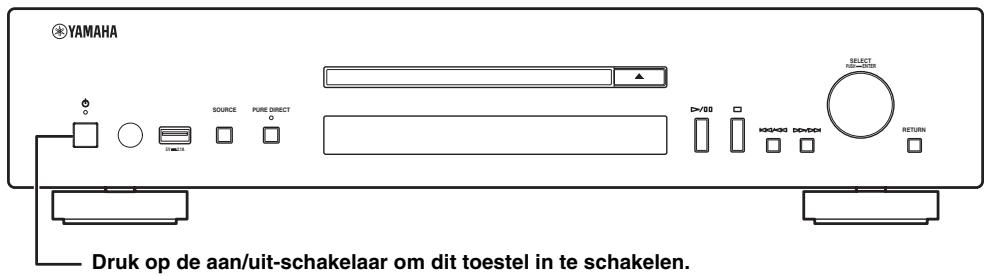

Inschaken van dit toestel 10

BEDIENING

Muziekbestanden die opgeslagen zijn op uw pc delen.... 12

Bediening via uw mobiel apparaat 13

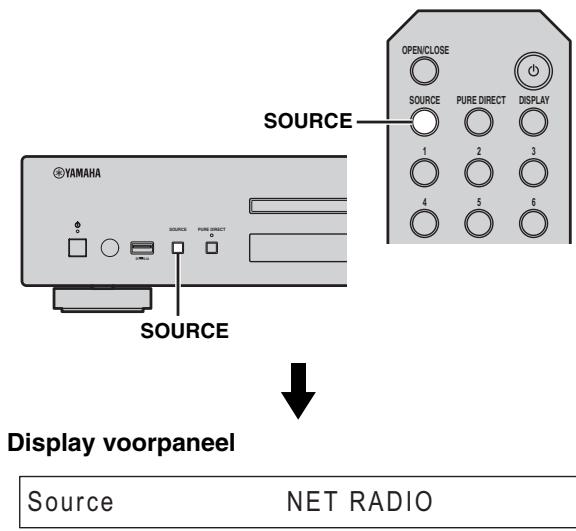

Bediening via het hoofdtoestel of de

afstandsbediening 14

AUDIO-INHOUD OP HET INTERNET

AFSPELEN 16

Internetradiozenders beluisteren 16

CD'S AFSPELEN 18

Een cd afspelen 18

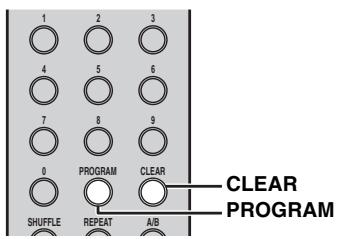

De geprogrammeerde afspeelmodus gebruiken 19

UW iPod/USB-APPARATEN AFSPELEN 20

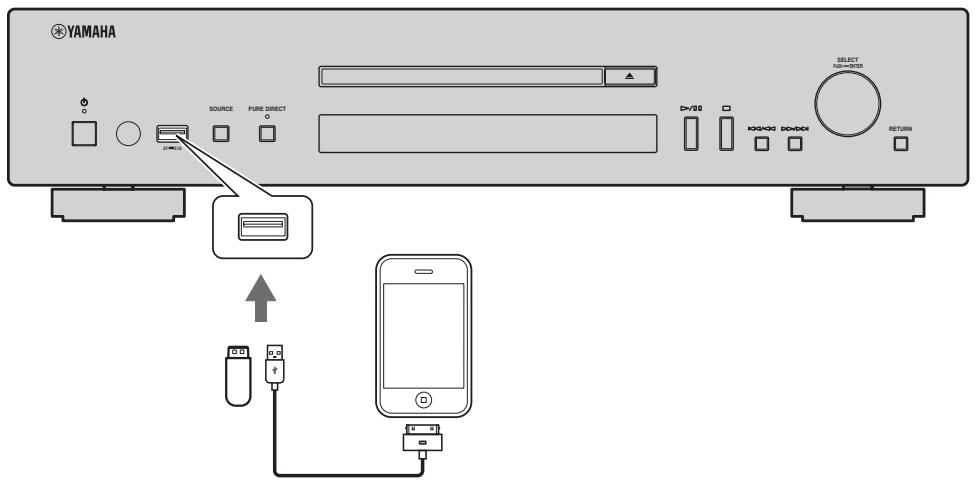

Uw iPod of USB-apparaten aansluiten 20

Uw iPod aufspelen 20

De uitgebrende afspeelmodus gebruiken voor uw iPod ... 21

USB-apparaten afspelen 22

SETUP MENU 23

Geavanceerde setup 25

OVERIGE

PROBLEMEN OPLOSSEN 26

Meldingen op de display van het voorpaneel 29

AANVULLENDE INFORMATIE 30

Afspeelbare schijven en bestandsindelingen 32

(aan het einde van deze handleiding) Informatie over software.

Over deze handleiding

• Opmerkingen bevatten belongingsijke informatie over verilgheid en bedieningsinstructies. - wijst op een bedieningstip.
• "iPod" kan in deze handleiding ook voor "iPhone" of "iPad" staan.

MEEGELEVERDE ACCESSOIRES

Controller of u alle volgende onderdelen inderdaad ontvangen hebt.

Afstandsbediening

RCA stereokabel

Batterijen (AA, R6, UM-3) (× 2)

Netsnoer

Gebruikershandleiding

VOORBEREIDING VAN DE AFSTANDSBEDIENING

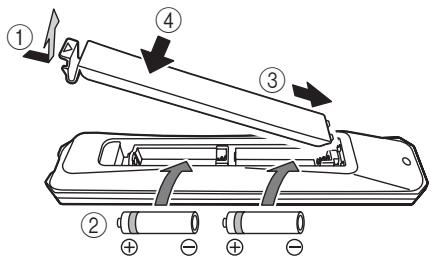

Plaatsen van batterijen

Opmerkingen

• Verander alle batterijen indien het operatiebereik van de afstandsbediening verkleint.
• Voordat uulative batterijenplaatst,veeg het compartment schoon.

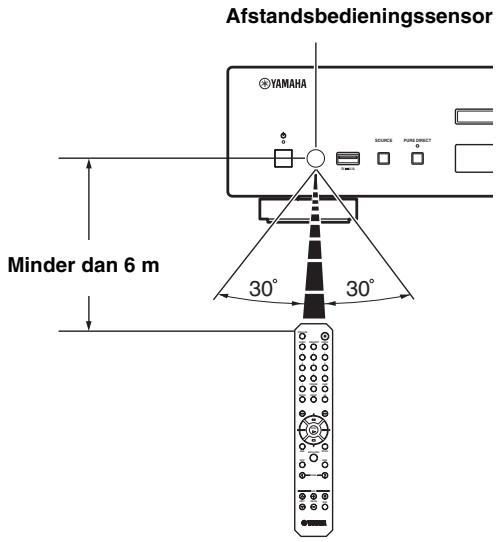

■ Werkingsbereik

Richt de afstandsbediening rechtstreeks op de afstandsbedieningsensor op het hoofdtoestelijdens de bediening.

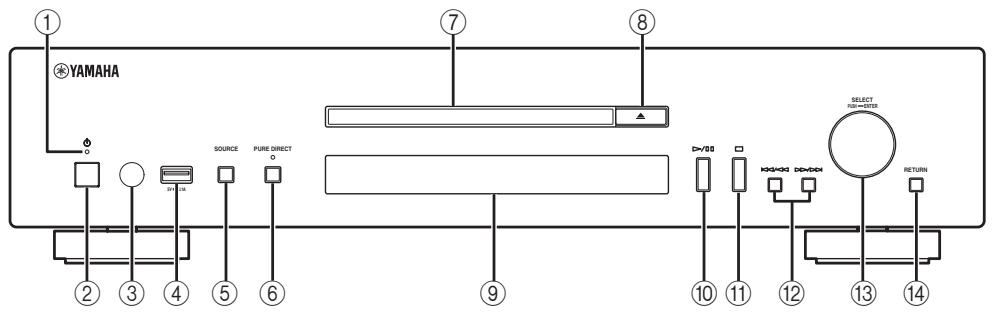

Voorpaneel

① Power indicator

- Licht op:

Dit beteket nat u het toestel kunt inschakelen of de standbystand kunt activeren met de afstandsbediening of een mobiel apparaat (wonneer de network-stand-bystand ingeschakeld is), of dat het toestel al ingeschakeld is.

- Licht zacht op:

Dit betekent dat u het toestel(Intschakelen met de afstandsbediening (wanner de netwerk-stand-bystanduitgeschakeld is).

- Uit:

Het toestel isuitgeschakeld. U kunt het alleen inschakelen met de aan/uit-schakelaar op het Voorpaneel van het hoofdtoestel.

U kunt de network-stand-bystand in- of uitschakelen via het instelmenu (p. 24).

② Aan/uit-schakelaar (p. 10)

Schakelt het toestel in of UIT.

③ Afstandsbedieningssensor (p. 4)

Deze ontvangt de signalen van de afstandsbediening.

④ USB-poort (p. 20)

Sluit hier uw iPod of USB-apparaten aan.

Hiermee kurz u een audiobron selecteren. Met elke druk op de knop worden de audiobron als volgt gewijzigd.

CD USB SERVER NETRADIO terug maar CD

⑥ PURE DIRECT

Schakelt de PURE DIRECT-modus in of uit. De PURE DIRECT-modus zorgt voor een betere audiokwaliteit.

De PURE DIRECT-aanduidinglicht op wanneer de PURE DIRECT-modus ingeschakeld is.

⑦ Schijflade

Schijfinvoor.

(Openen/Sluiten)

Opent of sluit de schijflade.

⑨ Display voorpaneel

Toont menu-items, afspeelinformatie enz.

Raadpleeg "Meldingen op de display van het Voorpaneel" (p. 29) voor meer informatie over meldingen op de display.

10 /□ (Afsplen/Pauzeren)

Start of pauzeert het aftspelen.

11 (Stoppen)

Stopt het afsplen.

12 Achteruit springen/zoeken)

/ (Vooruit springen/zoeken)

Springtteringaatheheginvan het huidige/vorige nummer of vooruietaarhtevolgende nummer,of zoektachteruit/ Vooruit.

De werking verschlitt afhankelijk van de audiobron.

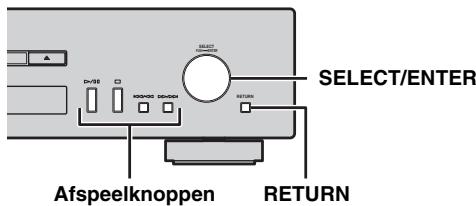

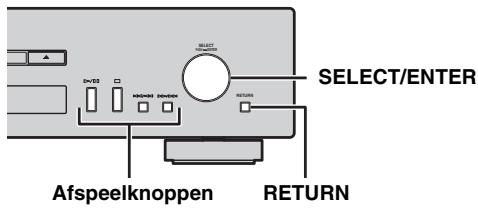

⑬ SELECT/ENTER (Jog kiesschijf) (p. 14, 16, 18, 21, 22, 24)

Verdraai om een item te selecteren en druk om de keuze te bevestigen.

Toont het hogere niveau van het menu op de display van het voorpaneel.

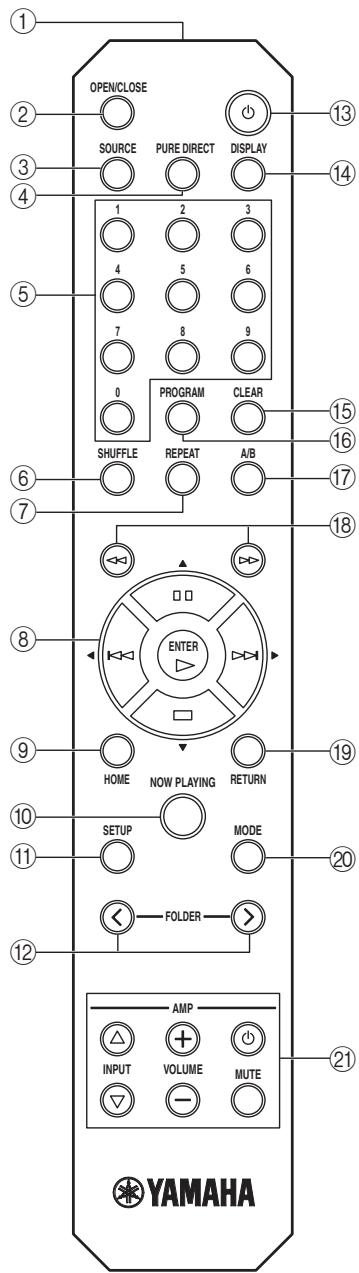

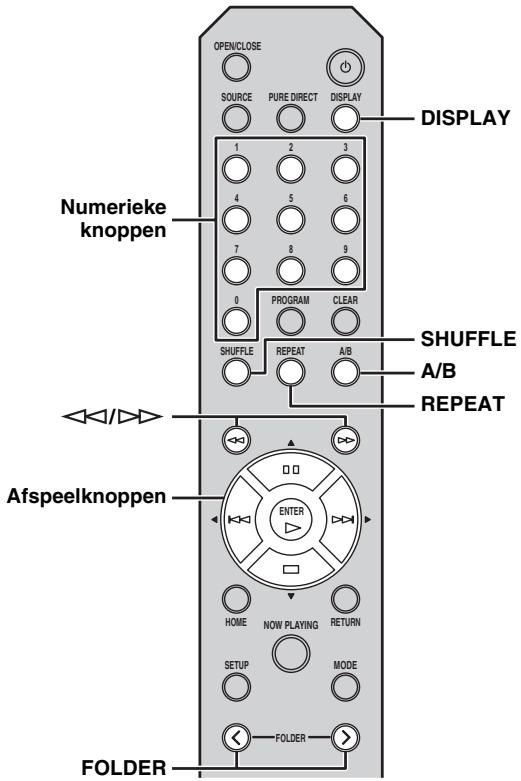

Afstandsbediening

① Signaalzender op afstandsbediening

Verstuurt infraroodsignalenaar het hoofdtoestel.

② OPEN/CLOSE

Opent of sluit de schijflade.

Hiermee kurz u een audiobron selecteren. Met elke druk op de knop worden de audiobron als volgt gewijzigd.

CD USB SERVER NETRADIO terug maar CD

(4) PURE DIRECT

Schakelt de PURE DIRECT-modus in of uit. De PURE DIRECT-modus zorgt voor een betere audiokwaliteit.

⑤ Numerieke knoppen (p. 18)

Hiermee selecteert u rechtsstreeks een nummer op de schijf of in de huidige map.

Wisselt de herhaalde weergave.

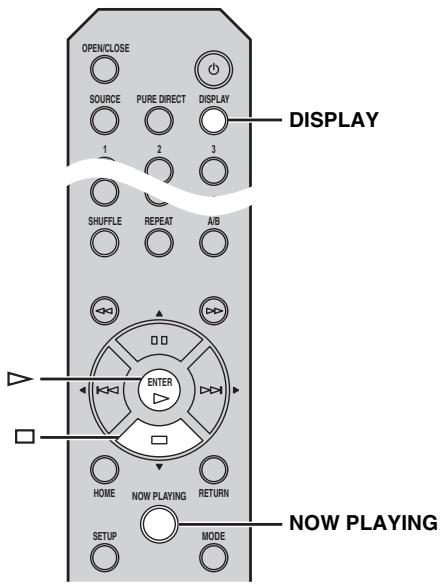

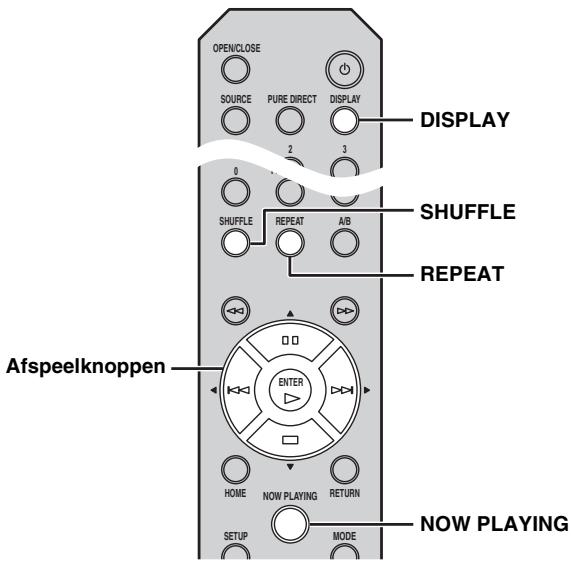

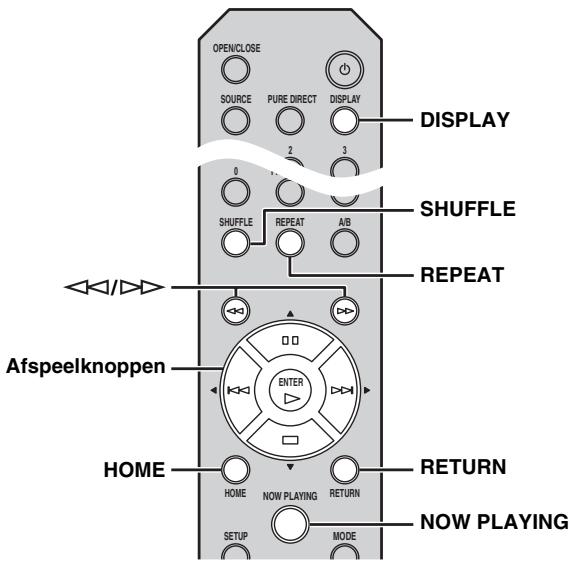

⑧ Afspeelknoppen (p. 14, 16, 18, 21, 22, 23)

Afspelen)

Start het afsplen.

(Stoppen)

Stopt het afsplen.

[Pauzeren]

Pauzeert het aftspelen.

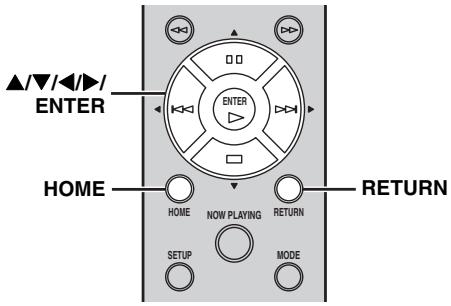

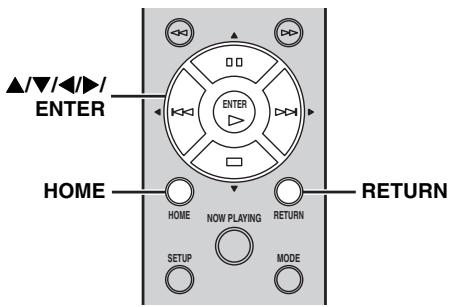

Gebruik de cursorknoppen om een item te selecteren en druk op ENTER om de keuze te bevestigen.

Toont het hoogste niveau van het menu op de display van het voorpaneel.

Toont de weergaveinformatics op de display van het voorpaneel.

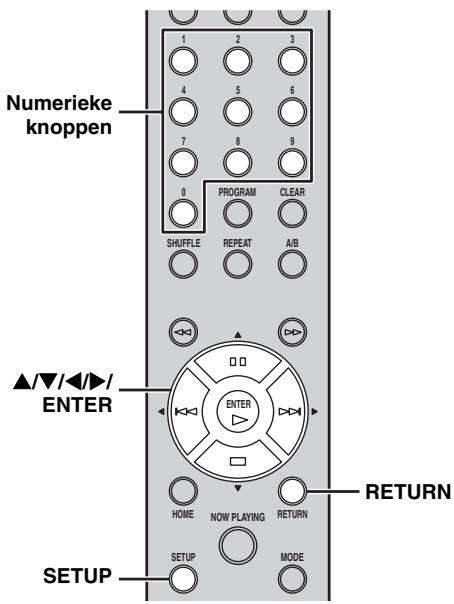

11 SETUP (p. 23)

Toont het setup menu op de display van het Voorpaneel.

12 FOLDER ( / ) (p. 18)

Wijzigt de afspeelmappen bij het afspelen van muziek op een data-cd.

⑬ (Aan/uit) (p. 10)

Schakelt het toestel in of uit of activeert de stand-bystand.

Raadpleeg "Voorpaneel" (p. 5) voor meer informatie over de stand-bystand.

Wijzigt de informatatie die weergegeven worden op de display van het voorpaneel (bv. afspeelinformatie).

15 CLEAR (p. 19)

Wist het staat geprogrammeerde nummer van een audio-cd (behalte data-cd's)ijdens de programmebewerkingsmodus.

16 PROGRAM

Schakelt de geprogrammeerde afspeelmodus in ofuit. In de geprogrammeerde afspeelmoduskestunummersop een audio-cd (behalve data-cd's) afspelen in een geprogrammeerde volgorde.Raadpleeg"De geprogrammeerde afspeelmodus Gebruiken"(p.19) Voormeer informatie.

(7) A/B

Herhaalt het afspelen van een specifiek deel van een nummer tijdens het afspelen van een audio-cd (behalte data-cd's). U stelt het begin- en eindpunt (A en B) in door tijdens het afspelen tweeemaal op A/B te drukken.

Om de A-B-herhaalfunctie te annuleren, drukt u nogmaals op A/B.

#

• Een data-cd is een schijf waarop MP3- of WMA-bestanden opgenomenহ.
• Het is nicht möglichk om de A-B-herhaalfunctie over twee nummers—heen in te stellen.
• Het is nicht möglichk om de A-B-herhaalfunctie in te stellen voor data-cd's en USB-apparaten.
• De A-B-herhaalfunctie worden geannuleerd als u op (Stoppen) drukt.
• U kurz de A-B-herhaalfunctie nicht instellen wonneer de PURE DIRECT-modus geactiveerd is op het toestel.
• U kunt de A-B-herhaalfunctie Niet instellen wonneer de resterende aftspeeldur van het nummer of de schijf weergegeven worden op de display van het voorpaneel.

18 <(Achteruit zoeken), (Vooruit zoeken) (p. 18, 21)

Door deze knop tijdens het afspelen ingedrukt te houden, kunt u awhileuit/vooruit nummers Zoeken.

Toont het hogere niveau van het menu op de display van het voorpaneel.

© MODE (p. 21)

Schakeltussen de standardmodus en de uitgebrende modus tijdens het afspelen van uw iPod.

② Versterker controloetaelsen

Bedient de overeenkomstige functies van een Yamaha-versterker.

O (Aan/uit)

Schakelt uw versterker in ofuit.

INPUT ( / )

Wijzigt de ingangsbron.

VOLUME (+ / - )

Regelt het volume.

MUTE

Activeert of deactiveert de geluidsdemping.

Raadpleeg de handleiding van uw versterker voor meer informatie over de bediening ervan.

中

Deze knappen werken möglich nicht voor sommige Yamaha-versterkers.

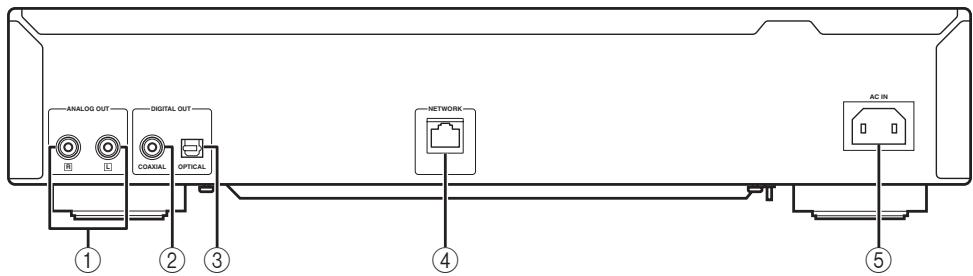

Achterpaneel

① ANALOG OUT-aansluiting (p. 9)
Voert analoge audiosignalen (L/R)uit. Verbind deze aansluitingen via de RCA-stereokabel (bijgeleverd) met uw versterker of audiosystem.
② DIGITAL OUT-aansluiting (COAXIAL) (p. 9)
Voert digitale audiosignalen uit. Verbind deze aansluiting via een coaxiale digitale audiokabel (in de handel verkrijgbaar) met uw versterker of audiosysteme.
③ DIGITAL OUT-aansluiting (OPTICAL) (p. 9)
Voert digitale audiosignalen uit. Verbind deze aansluiting via een optische kabel (in de handel verkrijgbaar) met uwversterker of audiosystem.
④ NETWORK-aansluiting (p.10)
Verbind deze aansluiting via een netwerkkabel (in de handel verkrijgbaar) met een netwerk.
⑤ AC IN-aansluiting (p. 9)
Verbind重点领域 via het netsnoer (bigeleverd) met een stopcontact.

AANSLUITINGEN

Dit onderdeel beschrijft de aansluitingen dieoodzakelijkzinom te kuren aftspelen met dit toestel.

Opmerkingen

• Sluit het netsnoer van dit toestel pas aan als alle andere aansluitingen doorgevoerd zijn.
• U moet dit toestel voor u iets aftspeelt aansluien op een versterker en luidsprekers.
• Dit toestel kan digitale signalen uitvoeren tot 192kHz / 24 bits lineaire PCM-signalen.
• Correct afspelen werkt möglich nicht correct afhankelijk van het aangesloten apparaat en de omgeving. Controller de instellenen en specificaties van het aangesloten weergaveapparaat.

Aansluiten op een versterker

* De digitale uitgang worden uitgeschakeld als dit toestel zich in PURE DIRECT-modus befindt.

1 Sluit dit toestel met behulp van een van de volgende kabels aan op uw versterker.

RCA-stereokabel (bijgeleverd)
Coaxiale digitale audiokabel (in de handel verkrijgbaar)
3 Optische digitale kabel (in de handel verkrijgbaar)

2 Verbind het bijgeleverde netsnoer met de AC IN-aansluiting en steek het daarna in een stopcontact.

Raadpleeg de handleiding van uw versterker of luidsprekers voormeer informatie over luidsprekeraansluitingen.

Opmerking

Als u een digitale aansluiting gebruikt, worden de audio-uitvoer afhankelijk van het audiosystem (versterker enz.) möglichk onderbroken aan het begin van een nummer.

Verbinden met een network (pc/NAS/internetverbinding)

U kunt muziekbestanden die opgeslagen zijn op uw pc of NAS, audio-inhoud op het internet enz. aflspelen door dit toestel aan te sluiten op een netwerk.

Gebruik voor de aansluiting een in de handel verkrijgbare STP-netwerkkel (Shielded Twisted Pair) (rechtstreekse kabel van CAT-5 of hoger).

Opmerkingen

• Alle andere apparaten dan dit toestel worden afzonderlijk verkocht.
• U dient na het aansluien uw pc of NAS te configureren. Raadpleeg "UW PC/NAS/MOBIELE APPARATEN INSTELLLEN" (p. 11) voor meer informatie over de configuratie.
• Om een hoge geluidskwaliteit te konnen garanderen, worden bekabelde aansluitingen aanbevolen.

Inschakelen van dit toestel

Wanneer u alle kabels hebt aangesloten, schakelt u dit toestel en de andere system componenten in.

#

• Als de aan/uit-schakelaar ingeschakeld is, kut u het toestel inschaken of de stand-bystand activeren door op de aan/uit-knop op de afstandsbediening te drukken (p. 6).
• Raadpleeg "Voorpaneel" (p. 5) voor meer informatie over de stand-bystand.

UW PC/NAS/MOBIELE APPARATEN INSTellen

U sunt uw pc of NAS die aangesloten is op het network configureren om muziekbestanden die opgeslagen zich op uw pc of NAS te konnen afspelen, of uw mobiele apparaat configureren om dit toestel te bedieren.

Raadpleeg de handleiding van uw netwerkapparaten voor meer informatie over de internetaansluiting.

Uw pc configureren

Doel	Configuratie	Pagina
Muziekbestanden die opgeslagen zijn op uw pc afspelen	U dient de instelling voor het delen van media op de pc te configureren. • Configureer de instellingen voor het delen van media voor muziekbestanden in Windows Media Player 12.	12

U kunt Windows Media Player gebruiken om bedieningshandelingen op uw pc uit te voeren. Raadpleeg de helpfunctie van Windows Media Player voor meer informatie.

Uw NAS configureren

Doel	Configuratie	Pagina
Muziekbestanden die opgeslagen zijn op uw NAS afspelen	U dient de volgende instellingen te configueren om toegang te krijgen tot uw NAS. • Configureer de instellingen voor het delen van media op uw NAS. • Schakel de DHCP-instelling van uw NAS in.* De instelhandelingen verschillen afhankelijk van de NAS. Raadpleeg de handleiding van de NAS.	—

• Als u DHCP gebruikt en automatisch de nodige netwerkinformatie verkrijk (bv. IP-adres). Als u de netwerkparameters handmatig wilt configureren, dient u na te gaan of u een IP-adres gebruikt dat Niet door andere netwerkapparaten in het netwerk worden Gebruikt.

Uw mobiele apparatus configureren

Doel	Configuratie	Pagina
Dit toestel bedieren met een mobiel apparaat	U要去 de bijbehorende toepassing downloaden en installereren. • Schakel de DHCP-instelling van uw mobiele apparaat in.*	13

• Als u DHCP gebruikt en automatisch de nodige netwerkinformatie verwrijkjt (bv. IP-adres). Als u de netwerkparameters handmatig wilt configureren, dient u na te gaan of u een IP-adres gebruikt dat Niet door andere netwerkapparaten in het netwerk worden Gebruikt.

Muziekbestanden die opgeslagen zich op uw pc delen

Om via dit toestel door mappings (directories) op uw pc te bladeren, moet u de instelling voor het delen van media van Windows Media Player 12 of Windows Media Player 11 veranderen om deze mappings toegankelijk te make via dit toestel. Raadpleeg de helpfunctie van Windows Media Player voor meer informatie over Windows Media Player.

U kunt tot 16 mediaservers aansluiten op dit toestel.

Bij gebruik van Windows Media Player 12 (Windows 7)

1 Start Windows Media Player 12 op uw pc.
2 Selecteer "Streamen" en verwolgens "Mediastreaming inschakelen".

Het Configurationschem van uw pc worden weergegeven.

3 Klik op "Mediastreaming inschakelen".

4 Selecteer "Toegestaan" in het verzolgkeuzemenu naast "CD-N500".

5 Selecteer opdezelfde manier de pictogrammen voor apparaten die als externe mediacontrollers (andere pc's of mobiele apparaten) gebruikt要去en worden en klik verrolgens op "Toegestaan".
6 Klik op "OK" om af te sluiten.

Bij gebruik van Windows Media Player 11

1 Start Windows Media Player 11 op uw pc.
2 Selecteer "Mediabibliothek" en verwolgens "Media delen".
3 Vink hetvakje "Mijn media delen met" aan,selecteer het pictogram "CD-N500" en klikervoalgens op"Toestaan".
4 Selecteer opdezelfde manier depictogrammen voor apparaten die als externe mediacontrollers (andere pc's of mobiele apparaten) gebruikt要去en worden en klik verrolgens op "Toestaan".

5 Klik op "OK" om af te sluiten.

Bediening via uw mobiel apparaat

UCNTDtoestelbedienophetschermvanuwmobieleapparaat.

■ De bijbehorende toepassing gebruiken

Met de bijbehorende toepassing (gratis) kurz u de volgende handelingen uitvoeren via uw mobiele apparatus.

• U(Int)kunt muziekbestanden die opgeslagen zich op uw pc of NAS selecteren en afspelen.
• U kurz de Internet-radiostations selecteren.
• U knot het afspelen van cd's en USB-apparaten regelen.

#

Raadpleeg "UW PC/NAS/MOBIELE APPARATEN INSTELLLEN" (p. 11) voor het configureren van de pc- of NAS-installingen.

Over de bijbehorende toepassing

Download en installer de bijbehorende toepassing op uw mobiele apparaat.

Breng een bezoek aan de Yamaha-website voor meer informatie.

MUZIEKBESTANDEN OP UW PC/NAS AFSPELEN

In dit onderdeel krijgt u meer informatie over het afspelen via de knoppen op het Voorpaneel van het hoofdtoestel of via de afstandsbediening.

Bediening via het hoofdtoestel of de afstandsbediening

Meer informatatie over de bedieningsselementen op het hoofdtoestel of de afstandsbediening vindt u onder

"BEDIENINGSELEMENTEN EN FUNCTIONS" (p. 5).

1 Druk herhaaldelijk op SOURCE om de audiobron te schakelen maar "SERVER".

Hoofdtoestel/afstandsbediening
Display voorpaneel

Source

SERVER

2 Gebruik de volgende bedieningselementen om een menu-item te selecteren tot u een gewenst muziekbestand vindt.

Hoofdtoestel

SELECT/ENTER (Kiesschijf)

Draai om een menu-item te selecteren en druk om de keuze te bevestigen.

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

Afstandsbediening

/ / (Cursorknoppen)/ENTER

Druk op / om een menu-item te selecteren (of druk op / om de meter waar te gehen die de huidige positie van de inhoud aanwijst), en druk verwolgens op ENTER om de keuze te bevestigen.

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

HOME

Toont het hoogste niveau van het menu op de display van het voorpaneel.

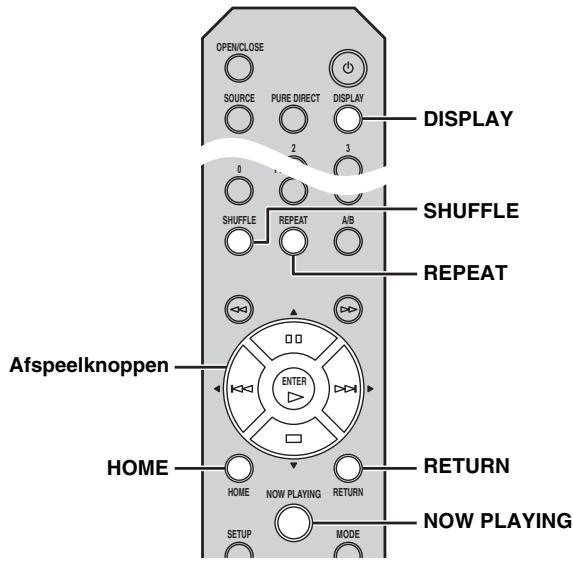

3 Wanner het afspelen start, gebruikt u de volgende knoppen om de gewenste functies te bedieren.

Hoofdtoestel

Afstandsbediening

SELECT/ENTER (Kiesschijf)

Draaiijdens het afspelen aan deze knop om maar het volgende nummer te springen of terug te springen maar het vorige nummer / het begin van het huidige nummer.

Afspeelknoppen

Gebruik deze knoppen om audio-inhoud te bedieren (p. 5, 6).

DISPLAY

Als u op deze knop drukt verwijl er een nummer afspeelt of gesauzeerd is, worden de informatatie op de display van het voorpaneel als volgt gewijzigd.

SHUFFLE

Wijzigt de willekeurige weergave als volgt.

REPEAT

Wijzigt de herhaalde weergave als volgt.

NOW PLAYING

Toont de huidige weergave-informatie op de display van het voorpaneel.

• Als u het afspelen van een nummer stopt, worden de volgende keer dat u afspeelt opnieuw gestart bij het begin van het nummer waarnaar u de vorige keer aan het luisteren was.
• Raadpleeg "AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN" (p. 31) voor meer informatie over afspeelbare bestanden.

Internetradiozenders beluisteren

Bediening via het hoofdtoestel of de afstandsbediening

1 Druk herhaaldelijk op SOURCE om de audiobron te schakelen maar "NET RADIO".

Hoofdtoestel/afstandsbediening

2 Gebruik de volgende bedieningselementen om een menu-item te selecteren tot u een gewenste internetradiozender vindt.

Hoofdtoestel

SELECT/ENTER (Kiesschijf)

Draai om een menu-item te selecteren en druk om de keuze te bevestigen.

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

Afstandsbediening

/ / (Cursorknoppen)/ENTER

Druk op / om een menu-item te selecteren (of druk op / om de meter waar te gehen die de huidige positie van de inhoud aanwijst), en druk verwolgens op ENTER om de keuze te bevestigen.

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

HOME

Toont het hoogste niveau van het menu op de display van het voorpaneel.

3 Wanner het afspelen start, gebrukt u de volgende knoppen om de gewenste functies te bedieren.

Hoofdtoestel

Afstandsbediening

/ (Afspelen/Pauzeren) of (Afspelen) Start het afspelen.

(Stoppen)

Stopt het afspelen.

DISPLAY

Als u op deze knop drukt verwijl er een nummer afspeelt of gesauzeerd is, worden de informatatie op de display van het voorpaneel als volgt gewijzigd.

NOW PLAYING

Toont de huidige weergave-informatie op de display van het voorpaneel.

U kunt uw favoriete internetradiozenders registrieren en toevoegen aan de bladwijzers via de website "vTuner Radio Guide". Om deze functie te gebruiken, hebt u het MAC-adres van dit toestel (p. 24) als ID voor uw mediaspeler en uw e-mailadres nodig om uw eigen account te creeren. Ga waar de onderstaande website voor meer informatie. http://yradio.vtuner.com/

Een cd afspelen

1 Druk herhaaldelijk op SOURCE om de audiobron te schakelen maar "CD".

Hoofdtoestel/afstandsbediening

Display Voorpaneel

Source

CD

2 Druk op (Opens/Sluiten) op het hoofdtoestel om de schijflade te openen enplaatservolgens een cd.
3 Druk nogmaals op (Opens/Sluiten) om de schijflade te sluiten.

Het afspelen start automatisch.

4 Wanner het afspelen start, gebruikt u de volgende knoppen om de gewenste functies te bedieren.

Hoofdtoestel

Afstandsbediening

SELECT/ENTER (Kiesschijf)

Draaiijdens het afspelen aan deze knop om maar het volgende nummer te springen of terug te springen maar het vorige nummer/het begin van het huidige nummer.

Afspeelknoppen

Gebruik deze knoppen om audio-inhoud te bedieren (p. 5, 6).

Numerieke knoppen (alleen audio-cd)

Gebruik deze knuppen om rechtstreeks een nummer op de cd te selecteren.

(Achteruit Zoeken)/(Vooruit Zoeken)

Zoekt achteruit/voiruit.

FOLDER (< / >) (alleen data-cd)

Selecteert de gewenste map.

DISPLAY

Als u op deze knop drukt verwijl er een nummer afspeelt of gepauzeerd is, worden de informatatie op de display van het voorpaneel als volgt gewijzigd.

Audio-cd:

中

• Telkens als u op denen knop drukt, schakelt "Time" als volgt:tussen de drie stappen.

• Nummer en verstreten afspeelduur van het nummer.

• Nummer en resterende afspeelduur van het nummer.

• Resterende afspeelduur van de schijf.

"Song", "Artist" en "Album" worden alleen weergegeven als de schijf tekstinformatie bevat.

Data-cd:

SHUFFLE

Schakelt de willekeurige weergave als volgt maar "Folder", "All" en "Off".

Audio-cd:

Data-cd:

A/B (alleen audio-cd)

Herhaalt het afspelen van een specifiek deel van een nummerijdens het afspelen van een audio-cd (behalve data-cd's) (p. 7).

REPEAT

Wijzigt de herhaalde weergave als volgt.

Audio-cd:

Data-cd:

#

• Als u het afspelen van een nummer stopt, worden de volgende keer dat u afspeelt opniewu gestart bij het begin van het nummer waarnaar u de vorige keer aan het luisteren was.
• Als u op (Stoppen) drukt verwijl het aftaspelen gestopt is, zal de volgende keer dat u deleze cd aftspeelt het eerste nummer van de cd afgespeeld worden.
• Raadpleeg "AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN" (63 p. 31) voor meer informatie over afspeelbare schijven en bestanden.

De geprogrammeerde aftspeelmodus gebruiken

In de geprogrammeerde afspeelmoduskestunummers afspelen in een geprogrammeerde volgorde.

1 Druk op PROGRAM op de afstandsbediening verwijl het afspelen gestopt is.

Het toestel schakelt over maar de programmabewerkingsmodus.

2 Selecteer een nummer met de numerieke knuppen en druk op ENTER om te bevestigen.

3 Herhaal stap 2 om het volgende nummer te programmeren.

U kunt maximaal 50 nummers programmeren.

中

Om een geprogrammeerd nummer te annuleren, drukt u op CLEARijdens de programmabewerkingsmodus. Het LAST geprogrammeerde nummer worden verwijderd.

4 Druk op / (Afpspelen/Pauzeren) op het hoofdtoestel of op (Afpspelen) op de afstandsbediening.

Het afspelen start vanaf het begin van de geprogrammeerde serie.

中

• Om alle geprogrammeerde nummers te wissen, drukt u op CLEAR verwijl het afspelen gestopt is.
• U kurz nicht geprogrammeerd afspelen met data-cd's.

Opmerking

De geprogrammeerde nummers worden gewist wanneer de schijf worden UITgevoerd of het apparatusaat worden UITgeschakeld.

Uw iPod of USB-apparaten aansluten

• Sluit uw iPod aan met de USB-kabel die geleverd is bij de iPod.
• Verwijder een USB-apparaat na het stoppen van het afspelen.
• Gebruik geen USB-hub. Dit toestel kan geen USB-apparaten herkennen als deze aangesloten zich via een USB-hub.

Uw iPod afspelen

1 Druk herhaaldelijk op SOURCE om de audiobron te schakelen maar "USB".

Hoofdtoestel/afstandsbediening

Display Voorpaneel

Source

USB

2 Sluit uw iPod aan op de USB-poort op het hoofdtoestel.

3 Start het afspelen op uw iPod.

Bedien uw iPod om het afspelen te starten, een nummer te selecteren, te pauzeren en te stoppen (standaardafspeelmodus).

• Het is ook möglichk om af te spelten, te pauzeren, te stoppen, vooruit/achteruit te springen en vooruit/achteruit te zoeken met behulp van de afspeelknoppen op het hoofdtoestel en de afstandsbediening in de standardaardafspeelmodus.
  Hoofdtoestel:
  //10,□,K/10,DD//DD
  Afstandsbediening:
  ，口，口，□，口，口，
• U kurz de willekeurige en herhaalde weergave tijdens de standardafspeelmodus Niet bedieren via uw iPod en afstandsbediening.

Opmerking

De iPod werkkt misschien nicht goed samen met dit apparaat als de software op de iPod Niet bijgewerkt is. Gebruik.altijd de{niewste versie van de iPod-software.

Raadpleeg "Ondersteunde iPod via USB-poort" (p. 31) voormeer informatie over ondersteunde iPods.

De uitgebrede aftspeelmodus gebruiken voor uw iPod

In de uitgebrede modus sunt u uw iPod bedieren via het hoofdtoestel of de afstandsbediening.

1 Drukijdens het afspelen van uw iPod op MODE op de afstandsbediening.

De uitgebrede afspeelmodus worden geactiveerd.

2 Gebruik de volgende knoppen om de gewenste functies te bedieren.

Hoofdtoestel

Afstandsbediening

SELECT/ENTER (Kiesschijf)

Draaiijdens het afspelen aan deze knop om maar het volgende nummer te springen of terug te springen maar het vorige nummer/het begin van het huidige nummer.

Afspeelknoppen*

Gebruik deze knoppen om audio-inhoud te bedieren (p. 5, 6).

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

(Achteruit zoeken)/(Vooruit zoeken)*

Zoekt achteruit/vooruit.

HOME

Toont het hoogste niveau van het menu op de display van het voorpaneel.

DISPLAY

Als u op deze knop drukt verwijl er een nummer afspeelt of gesauzeerd is, worden de informatatie op de display van het voorpaneel als volgt gewijzigd.

SHUFFLE*

Wijzigt de willekeurige weergave op uw iPod.

REPEAT*

Wijzigt de herhaalde weergave als volgt.

NOW PLAYING

Toont de huidige weergave-informatie op de display van het voorpaneel.

• De bediening verschlafhankelijk van uw iPod.

De afspeelbare bestandsindelingen voor de iPod hangen af van uw iPod.

USB-apparaten aufspelen

1 Druk op SOURCE op het hoofdtoestel of de afstandsbediening om de audiobron te wijzigen maar "USB" (p. 20).
2 Sluit uw USB-apparaat aan op de USB-poort op het hoofdtoestel.

De bestandsnaam worden weergegeven op het voorpaneel en hetafselen start automatisch op volgorde van datum enarend van maken als erafspeelbare bestanden op het USB-apparaat staan.

3 Wanner het afspelen start, gebruikt u de volgende knoppen om de gewenste functies te bedieren.

Hoofdtoestel

Afstandsbediening

SELECT/ENTER (Kiesschijf)

Draaiijdens het afspelen aan deze knop om maar het volgende nummer te springen of terug te springen maar het vorige nummer/het begin van het huidige nummer.

Afspeelknoppen

Gebruik deze knoppen om audio-inhoud te bedieren (p. 5, 6).

RETURN

Toont het hogere niveau van het menu op de display van het voorpaneel.

HOME

Toont het hoogste niveau van het menu op de display van het voorpaneel.

DISPLAY

Als u op deze knop drukt verwijl er een nummer afspeelt of gepauzeerd is, worden de informatatie op de display van het voorpaneel als volgt gewijzigd.

SHUFFLE

Wijzigt de willekeurige weergave als volgt.

REPEAT

Wijzigt de herhaalde weergave als volgt.

NOW PLAYING

Toont de huidige weergave-informatie op de display van het voorpaneel.

• Als u het afspelen van een nummer stopt, worden de volgende keer dat u afspeelt opnieuw gestart bij het begin van het nummer waarnaar u de vorige keer aan het luisteren was.
• Raadpleeg "AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN" (p. 31) voor meer informatie over afspeelbare bestanden.

SETUP MENU

U kunt de verschillende instellenen van dit toestel configureren met gebruik van het setup menu.

Setup menubediening

■ Handelingen met de afstandsbediening

Meer informatatie over de bedieningsselementen op het hoofdtoestel of de afstandsbediening vindt u onder

"BEDIENINGSELEMENTEN EN FUNCTIONS" (p. 5).

1 Druk op SETUP om het instelmenu te openen (p. 24).

Om de geavanceerde instelmenu-items (p. 25) te{kunnen selecteren, drukt op SETUP verwijl u RETURN (op het hoofdtoestel) ingedrukt houdt.

Afstandsbediening

Hoofdtoestel
Display voorpaneel

1 Network Configuration

2 Druk op / om een te configureren menu-item te selecteren en druk daarna op ENTER.

Voor sommige menu-items, herhaal stap 2 om een submenu-item te selecteren.

1-1 DHCP

3 Druk op / om een parameter te selectoren en druk daarna op ENTER.

Voor sommige menu-items要去e numerieik adres invoeren.

Druk in dat geval op om het doel te verplaatsen en op om een cijfer te selecteren, of gefruik de numerieke knuppen.

Druk verwolgens op ENTER om de gegevens te bevestigen.

Setupmenulijst

Menu	Submenu	Installingen(Vet:standaard)	Functie
Network Configuration	DHCP	On, Off	Selecteer "On" om de DHCP-server te gebruiken om de netwerkinstelingen van dit toestel automatisch te configureren, of "Off" om handmatig te configureren.
	IP Address		Hiermee speficieert u het IP-adres wanner "DHCP" ingesteld is op "Off". *1
	Subnet Mask		Hiermee speficieert u het subnetmasker wanner "DHCP" ingesteld is op "Off". *1
	Default Gateway		Hiermee speficieert u de standardgateway wanner "DHCP" ingesteld is op "Off". *1
	DNS Server (P)		Hiermee speficieert u de primaire DNS-server wanner "DHCP" ingesteld is op "Off". *1
	DNS Server (S)		Hiermee speficieert u de secundaire DNS-server wanner "DHCP" ingesteld is op "Off". *1
Network Information	MAC Address		Het MAC-adres van dit toestel worden weergegeven. Het MAC-adres worden ook geleuikt als een vTuner-ID.
	Status		De networkstatus van dit toestel worden weergegeven ("Connected" of "Not connected").
	System ID		Het ID-nummer van het system worden weergegeven.
Network Standby		On, Off	Selecteer "On" om de network-stand-bystand in te schaken.
Auto Power Down		4 Hours, 8 Hours, 12 Hours, Off	Dit toestel schakelt automatisch overaar de stand-bystand als het gedurende die geseleerdere tjld ingeschakeld blijft zonder dat er muziek afgespeeld worden of er andere handelingen worden UITgevoerd.
Dimmer		-3 tot 0	Past de holderheid van de display van het voorpaneel aan.
Firmware Version			De firmwareversie van dit toestel worden weergegeven.
Firmware Update		Network, USB	Hiermee=kunt u na het selecteren van "Network" of "USB" de firmware van het toestel updater. Wanner "Press ENTER to start" verschijnt, drukt u op ENTER om de firmware-update te starten. Gebruik het toestel pas wanner "UPDATE SUCCESS" is verschenen. Schakel het toestel daarna een keer uit en wee aan.

*1: wanner "DHCP" ingesteld is op "On",(Int, de waarden (IP-adres enz.) die toegewezen zich door de DHCP-server-controlleden.

Geavanceerde setup

De volgende menu-items zijn alleen beschikbaar wanner u het instelmenu opent door te drukken op SETUP (op de afstandsbediening) verwijl RETURN worden ingedrukt (op het hoofdtoestel).

Menu	Instellingen(Vet:standaard)	Functie
MAC Address Filter	On, Off	Selecteer "On" om de MAC-adressen (maximaal 5) op te gehen van de networkcomponenten die toegang mogen nemen tot dit toestel ("Address1" tot "Address5"). Selecteer "Off" om de MAC-adresfilterfunctie uit te schakelen.
Gapless Playback	On, Off	Selecteer "On" om de stilte:tussen elk nummer over te slaan en naadloos afspelen möglichk te makeen. Selecteer "Off" om de functie voor afspelen zichter:tussenpauzes uit te schakelen. Deze functie werkt alleen voor "SERVER"-audio-inhoud.Wonneer "Gapless Playback" ingesteld is op "On",begint het toestel aan het einde van het huidige nummer de gegevens van het volgende nummer te lezen.Sommige handelingen voor het afspelen (springen, herhalen enz.) zijn tijdens dit proces van toepassing op het volgende nummer.
vTuner Account Reset	Yes, No	Selecteer "Yes" en druk op ENTER op de afstandsbediening om de vTuner-account te resetten.F· Als u uw vTuner-account reset, worden uw gebruikersnaam, wachtwoord en bladwijzers geset.Ga waar de onderstaande website om een neue account aan te makeen.http://yradio.vtuner.com/ Om deze functie te gebruiken, hebt u het MAC-adres van dit toestel als ID voor uw mediaspeler en uw e-mailadres nodig om uw eigen account te creëren.
Initialize	Yes, No	Selecteer "Yes" om de fabrieksinstillingen van dit toestel teherstellen. De resethandeling zal worden weerspiegeld de volgendekeeer als u dit toestel aanzet.

PROBLEM OPLOSSEN

Raadpleeg de onderstaande tabel wonneer het toestel Nietaar behoren functioneert. Als het probleem dat u ervaart nicht voorkomt in deze lijst of de onderstaande instructie Niet helpt, schakelt u dit toesteluit, koppelt u het netsnoer los en contacteert u de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde Yamaha-servicecentrum.

Algemeen

Probleem	Oorzaak	Oplossing	Pagina
Dit toestel kan nicht worden ingeschakeld.	Het netsnoer is Niet aangesloten op de AC IN-aansluiting op het hoofdtoestel of op het stopcontact.	Sluit het netsnoer op de juiste manier aan.	9
	Het toestel heeft bloatgestaan aan een sterke, externe elektrische schok (bijvoorbeeld een blinkseminslag of een ontlading van statische elektriciteit).	Schakel het toestel uit, haal de stekker uit het stopcontact, wacht 30 seconden voordat u de stekker opnieuw in het stopcontact steckt en probeer het toestelervoigens wee gewoon te gebruiken.	—
	Het beveiligingscircuit verw drie ker na elkaar geactiveerd. In deze status knippert het aan/uit-lampje op het hoofdtoestel als u het toestel probeert in te schakelen.	Als voorzorgsmaatregel Aunt u de voeding van het toestel net langer inschaken. Contacteer uw dichtstbijzijnde Yamaha-dealer of -servicecenter om het toestel te laten herstellen.	—
Het aan/uit-lampje op het Voorpaneel knippert.	Er is een probleem met de interne schakelingen van dit toestel.	Schakel dit toestel uit, koppel het netsnoer los en neemervovgens contact op met de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde Yamaha-servicecentrum.	—
Het toestel worden plotsuitgeschakeld.	De stand-bystand is geactiveerd op het toestel.	De stand-bystand worden geactiveerd runaway derijd die ingesteld is bij "Auto Power Down" in het instelmenu versteken is.	24
Geen geluid.	De audiokabelaansluiting tussen dit toestel en de versterker is Niet de juiste.	Sluit de audiokabels stevig en op de juiste manier aan. Gebruik een andere audiokabel als het probleem net opgelost raakt.	9
	De ingangsinstalling op de versterker is foult.	Selecteer de juiste ingang (van dit toestel) op de versterker.	—
	De versterker is Niet compatibel met de digitale signalen.	Gebruik een analoge signalverbinding.	9
Er is ruis hoorbaar.	Het toestel bevindt zich te:dicht bij een digitaal apparaat of bij apparatuur die met radiofrequencies werkt.	Plaats het toestel uit de buurt van dergelijkke apparatuur.	—
	De audiokabel tussen dit toestel en de mediaserver is defect.	Sluit de audiokabels stevig en op de juiste manier aan. Gebruik een andere audiokabel als het probleem nicht opgelost raakt.	—

Network

Probleem	Oorzaak	Oplossing	Pagina
De afstandsbediening werkt nicht of Niet maar behoren.	Te ver weg of onder te scherpe hoek gezruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van Nietmeer dan 30 graden ten opzichte van het voorpaneel van hethoofdtoestel.	4
	Direct zonlicht of felle verlichting valt op de afstandsbedieningssensor van dit toestel.	Pas de Lichtval aan of verplaats dit toestel.	—
	De batterijen raken leeg.	Vervang beiden batterijen door{nieuwe.}	4
De versterker controloetsen op de afstandsbediening werkneniet op de versterker.	Uw versterker is geen Yamaha versterker. (Deze toetsenwerken möglichniet op sommige Yamaha versterkers.)	Gebruik de afstandsbediening van uw versterker.	—

Probleem	Oorzaak	Oplossing	Pagina
De networkfunctie werkt nicht.	De netwerkparameters (IP-adres) zijn nicht correct verzregen.	Schakel de DHCP-serverfunctie op de breedbandrouter in en stel "DHCP" in het instelmenu van dit toestel in op "On". Als u de netwerkparameters handmatig wilt configureren, dient u na te gaan of u een IP-adres gezruikt dat Niet door andere netwerkapparaten in het netwerk worden gezruikt.	24
Dit toestel detecteert de digitale mediaserver nicht (PC).	De instellingen voor het delen van media is nicht correct.	Configuereer de instelling voor het delen van media op uw pc.	11
	Bepaalde beveiligingssoftware die geinstalleerd is op uw pc blokkeert de toegang van dit toestel tot de pc.	Controleer de instelleningen van de beveiligingssoftware die op uw pc geinstalleerd is.	—
	Dit toestel en uw pc bevinden zich nicht op hetzelfde network.	Controleer de netwerkverbindingen en de instelleningen van de breedbandrouter en sluit verzolgens dit toestel en de pc aan op hetzelfde network.	10
	De toegang tot dit toestel worden beperkt door een MAC-adresfilterfunctie.	Schakel de MAC-adresfilterfunctie in het instelmenu van dit toestel UIT.	24
	Er worden meer dan twee routers gezruikt die elkaar als netwerkapparaat overlappen.	Verbreekijdelijk de internetverbinding en controlleruw lokaal network, of sluit de netwerkapparaten die u wilt gebruiken aan opdezelfdereguter.	—
De bestanden op uw pc+kunnen nicht bekeken of afgespeeld worden.	De bestanden worden Niet ondersteund door dit toestel of door de mediaserver.	Gebruik bestandsindelingen die zowel door dit toestel als de mediaserver ondersteund worden. Raadpleeg "AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN" voor meer informatie over ondersteunde bestandsindelingen.	31
Sommige audiobestanden+kunnen op dit toestel Niet worden afgespeeld.	U probeert DRM-audiobestanden af te spelelen die u kocht op iTunes Store.	U(Intkout DRM-audiobestanden die u kocht op iTunes Store nicht afspelen.	31

Audio-inhoud op het internet

Probleem	Oorzaak	Oplossing	Pagina
U kunt geen internetradio afspelen.	De geselecteerde internetradiozender is momenteel Niet beschikbaar.	Mogelijk is er een probleem met de radiozender of is de dienst afgeschaat. Probeer de zender later of selecteer een andere.	—
	De geselecteerde internetradiozender zend momenteel stilte uit.	Sommige internetradiozenders zenden op bepaaldeijdstippen van de dag stilte uit. Probeer de zender later of selecteer een andere.	—
	De toegang tot het netwerk worden beperkt door de firewallinstellingen van uw netwerkapparaten (bv. de breedbandROUTer).	Controller de firewallinstelleningen van uw netwerkapparaten. De internetradio kan alleen afgespeeld worden via de poort die toegewezen worden door elke radiozender. Het poortnummer varieert afhankelijk van de radiozender.	—

CD

Probleem	Oorzaak	Oplossing	Pagina
De schijflade sluit nicht volledig.	Een vreemd voorwerp hindert de schijflade.	Controler voorzichtig de schijflade en verwijder het vremde voorwerp.	—
Het afspelen van de schijf begint nicht.	De schijf is beschadigd.	Controler de schijf nauwkeurig en verrang deze indien nodig.	—
	Er bevindt zich�回et op de laserpick-up.	Wacht 20 tot 30 minutes na het inschakenen van het toestel voordat u een schijf probeert af te spelen.	—
	De schijf is ondersteboven in de lade geplaatst.	Laad de schijf opnieuw met het label maar boven.	—
	De schijf is vuil.	Reinig de schijf.	32
	De indeling van het MP3- of WMA-bestand is Niet compatibel met dit toestel.	Vervang de schijf door een schijf die correct is opgenomen en afspeelbaar is op dit toestel.	31

iPod/USB

Probleem	Oorzaak	Oplossing	Pagina
Het afspelen van de schijf begint nicht.	De CD-RW-schijf (ReWritable) is Niet correct opgenomen.	Vervang de schijf door een schijf die correct is opgenomen en afspeelbaar is op dit toestel.	31
	De schijf is Niet standarden kan Niet afgespeeld worden op dit toestel.	Vervang de schijf door een schijf die correct is opgenomen en afspeelbaar is op dit toestel.	31
Het afspelen begint vertraagd of op het verkeerde punt.	De schijf is bekrast of beschadigd.	Controler de schijf nauwkeurig en verrang deze indien nodig.	32
Geluid vanuit de schijflade.	De schijf is verrormd.	Vervang de schijf.	—

Probleem	Oorzaak	Oplossing	Pagina
Het afspelen van de iPod start Niet, ondanks dat de iPod is aangesloten.	De aangesloten iPod is Niet compatibel met dit apparaat.	Sluit een compatibele iPod aan op het apparaat.	31
Het afspelen van het USB-apparaat begint Niet.	Het USB-apparaat is Niet correct aangesloten.	Sluit het USB-apparaat opnieuw aan.	20
	De indeling van het MP3- of WMA-bestand is Niet compatibel met dit toestel.	Vervang het bestand door een bestand dat correct is opgenomen en afspeelhaar is op dit toestel.	31
	Er is een andere audiobron dan "USB" ingesteld op dit toestel.	Druk op SOURCE op het hoofdtoestel of de afstandsbediening om de audiobron te wijzigen maar "USB".	22

Meldingen op de display van het voorpaneel

Message	Status
Access error	Het toestel heeft geen toegang tot het USB-apparaat.
	Het toestel.haveft geen toegang tot de iPod.
	De aangesloten iPod worden Niet ondersteund door het toestel.
	Er is een probleem met het signalapad van het netwerk maar het toestel.
Unable to play	Het toestel kan bepaalde inhoud Niet afspelen.
List updated	De inhoudslijst van de mediaserver is geactualiseerd.
No content	Het toestel kan geen inhoud vinden.
Not available	De handledie die uuitgevoerd heb, is nicht beschikkaar.
Searching...	Het toestel zoekt�athin houd.
No disc	Er is geen cd in de schijflade geplaatst.
Connect error	De verbinding met uw iPod of USB-apparaat is mistrukt.
No device	Uw iPod of USB-apparaat is Niet aangesloten.
USB overloaded	Er loopt overstroom door het USB-apparaat.
Loading...	De gespecificierde inhoud worden geladen.
Unknown iPod	De aangesloten iPod is Niet compatibel.

AANVULLENDE INFORMATIE

In dit onderdeel vindt u algemene informatatie over DLNA (Digital Living Network Alliance) en NAS (Network Attached Storage).

DLNA

"DLNA" staat voor Digital Living Network Alliance, een rechtlijk om standaardisering van verbinding van thisinetworkkapparaten zoals digitale consumentenelektronica te bevorderen.

DLNA-componenten worden onderverdeeld in vier apparaatklassen: Digital Media Server (DMS), Digital Media Renderer (DMR), Digital Media Player (DMP) en Digital Media Controller (DMC).

"Digital Media Server (DMS)" is een apparaat dat wordt gebruikt om digitale inhoud zoals muziekbestanden op te slaan of te verdelen. Voor dit toestel worden pc's en NAS beschouwd als "Digital Media Server (DMS)".

"Digital Media Controller (DMC)" is een apparaat om digitale inhoud te controlleren. De bijbehorende toepassing voor mobiele apparaten is de "Digital Media Controller (DMC)" voor het system dat dit toestel gebruikt.

Een "Digital Media Renderer (DMR)" is een apparaat om instructies van de "Digital Media Controller (DMC)" te ontvangen en digitale inhoud af te spelzen zoals dit toestel.

Een "Digital Media Player (DMP)" is dan een apparaat dat digitale inhoud opgeslagen op een "Digital Media Server (DMS)" kan afspelen.

NAS

"NAS" staat voor Network Attached Storage. Door uw NAS rechtseeks met uw thuisnetwork te verbinden via een netwerkkabel, kan de NAS gebruikt worden als een opslagapparaat (bv. als een harde schijf). Als uw NAS compatibel is met DLNA,(Intu u deze als digitale mediaserver gebruiken om uw muziek, Foto's of films te delen op hetzelfde thuisnetwork.

Pc waarop Windows Media Player 11 of Windows Media Player 12 geinstalleerd is.

Ondersteunde NAS

Een NAS die compatibel is met DLNA versie 1.5.

Ondersteunde USB-apparaten

Apparaat	Klasse/protocol	Bestands-indelingen
USB-geheugenap-paraten	MSC (Mass Storage Class)	FAT16/32
USB-audiospeler	MSC (Mass Storage Class)	FAT16/32

Opmerkingen

• Het is möglich dat sommige apparaten nicht goed werken, ook al voldoen ze aan de vereisten.
• Dit apparaat ondersteunt geen versleutelde USBgeheugenapparaten.
• Sluit geen andere apparaten dan USB-apparaten voor massaopslag aan: USB-laders, USB-hubs, PCs, externe harde schijven, enz.
• Yamaha en leveranciers können nicht aansprakelijk worden gesteld voor het verlies van gegevens op USB-apparaten die op dit toestel zijn aangesloten. Het verdient aanbeveling reservekopieën te makeen van de bestanden.
• Deafspeelbaarheid van en stroomtoevoer voor alle soorten USB-apparaten worden nicht gegardeerd.

I Ondersteunde iPod via USB-poort

iPod	iPhone	iPad
iPod touch, iPod nano (2e tot 6e generatie)	iPhone, iPhone 3G, iPhone 3GS, iPhone 4, iPhone 4S	iPad, iPad 2, iPad (3e generatie)

• Vanaf augustus 2012

Opmerkingen

• De iPod-licentie worden verleend op voorwaarde dat gebruikers alleen Niet auteursrechtelijk beschermd materiaial/Private verveelvoudigen of afspelen of materiaal waarvoer verveelvoudiging en afspelen wettelijk is toegestaan. Schenden van auteursrecht is wettelijk verboden.
• Yamaha en leveranciers können nicht aansprakelijk worden gesteld voor het verlies van gevevens die op de iPod staan die is aangesloten op dit apparaat. Het verdient aanbeveling reservekopieën te makeen van de bestanden.

■ Ondersteunde mobiele apparaten

Breng een bezoek aan de Yamaha-website voor meer informatie.

Afspeelbare schijven

Gebruik cd's met onderstaande markings.

Markering	Details
COMPACT DISC DIGITAL AUDIO	Compact discs (digitale audio)
COMPACT DISC DIGITAL AUDIO Recordable	CD-R, CD-RW digitale audioschijven • CD-R- of CD-RW-schijven waarop een van de volgende zinnen vermeld staat. FOR CONSUMER FOR CONSUMER USE FOR MUSIC USE ONLY • Alleen gefinaliseerde CD-R- of CD-RW-schijven.
COMPACT DISC Digital Audio (ReWritable)
COMPACT DISC Recordable
COMPACT DISC (ReWritable)	Opmerking Dit toestel kan sommige CD-R-/CD-RW-schijven of schijven die fouit gebrand়ন möglichnestiet alspelen.
COMPACT DISC Digital Audio TEXT	CD-TEXT-schijven Wanner u een cd met CD TEXT (cd-tekst) afspeelt worden de titel van de schijf, de naam van de artiest en van het nummer weergegeven naast de tijdweergave.

Om een CD van 8 cm af te spelen

Plaats de schijf in de binnenste uitsparing van de schijflade.
Plaats geen normale cd (12 cm) bovenop een cd van 8 cm.

Opmerkingen

• Gebruiq geen schijven met een afwijkende vom hart enz. die op de markt verkrijngbaar�, aangezien deze het toestel hunnen beschadigen.
• Gebruik geen schijven waarop plakband, een etiket of lijm is aangebracht. Als u een dergelijkke schijf gebruikt, bestaat de kans dat de schijf in het toestel klem raakt of het toestel beschadigd worden.

I Omgaan met schijven

• Wees algijd voorzichtig en let erop dat hetafspeeloppervlak geen krassen oploopt. Buig de schijven Niet.

• Om het afspeeloppervlak schoon te houden, gebruikt u een schone, droge doek. Gebruik geen schijfschoonmaakmiddel, spuitbus of andere chemische vloeistof.
• Veeg nicht in cirkels; veeg rechtstreeks vanuit het midden maar buiten.

• Gebruik een pen met zachte punt wanner u op de etiketakant van de schijf wilt schrijven.
• Wanner u een schijf Niet gebruikt, haalt u hem uit het apparatusaat en bergt u hem op in een geschikte doos.
• Stel schijven Niet gedurende langereijd bloot aanrechtstreeks zonlicht, hoge temperaturen of vochtigheidsgraad.

Opmerking

Opmerking: geleruik geen lensreinigers aangezien die een storing können verroorzaken.

Afspeelbare schijven en bestandsindelingen

DLNA/USB

Indelingen	Bemonsteringsf-requentie (kHz)	Kwantiseringbit
WAV*1	8 tot 192	16/24
MP3*2	8 tot 48	16
WMA*3	8 tot 48	16
AAC	8 tot 48	16
FLAC	8 tot 192	16/24
ALAC*4	44,1 tot 48	16

1 Alleen bestanden in lineaire PCM-indeling können aufgespeeld worden.
2 MP3 PRO-bestanden worden nicht ondersteund.
3 WMA PRO- en Lossless-bestanden worden nicht ondersteund.
4 ALAC staat voor Apple Lossless Audio Codec.

#

• De afspeelbare bestandsindelingen voor de iPod hangen af van uw iPod.
• Bestanden die opgenomen werden met meerere kanalen worden nicht ondersteund.
• Afspelen voor USB start op volgorde van datum enarend van maken.

Schijven

Indelingen	Bemonsteringsf-requentie (kHz)	Kwantisering bit
MP3	8 tot 48	16
WMA	16 tot 48	16

Opmerkingen

• Het afspelen van MP3- of WMA-bestanden start in alfanumerieke volgorde.
• Auteursrechtelijk beschermde WMA (DRM)-bestanden können nicht worden afgespeeld op dit apparaat.
• De schijf要去 compatibel zich met ISO 9660.
• De verlopenijd worden misschien nicht correct weergegeven bij het afspelen van muziek in variabile bitrate.

TECHNISCHE GEGEVENS

INGANGEN/UITGANGEN

• NETWORK Ethernetverbinding .100Base-TX/10Base-T DLNA-versie .1.5
  ANALOG OUT 2kanalen (L/R)
• DIGITAL OUT Optisch. × 1 Coaxial. × 1
• USB. ×1

AUDIOGEDEELTE

• Uitgangsnavau 1kHz 0 dB, fs 44,1 kHz 2,0 ± 0,3 V
• Signaal-ruisverhouding (IHF-A-network) 1kHz , 0 dB, fs 44,1 kHz 110 dB of Meer
• Dynamisch bereik 1 kHz, 0 dB, fs 44,1 kHz 100 dB of Meer
• Harmonische verrorming 1 kHz, 0 dB, fs 44,1 kHz .0,003% of minder
• Frequentierespons (CD)
  fs 44,1 kHz 2 Hz tot 20 kHz, -3 dB (NETWERK)
  fs 48 kHz 2 Hz tot 24 kHz, -3 dB
  fs 96 kHz 2 Hz tot 48 kHz, -3 dB
  fs 192 kHz 2 Hz tot 96 kHz, -3 dB

ALGEMEEN

Stroomvoorziening [Model voor Europa] .AC 230-240 V, 50Hz [Modellen voor de VS en Canada] .AC 120 V, 60Hz [Model voor Azi] .AC 110-120/220-240 V, 50 / 60Hz [Model voor Australie] .AC 230-240 V, 50Hz [Model voor China] .AC 220 V, 50Hz
- Stroomverbruik 28 W
- Stroomverbruik wonneer de netwerk-stand-bystand ingeschakeld is (referentiegegevens) 3,5 W
- Stroomverbruik:wanneer de network-stand-bystanduitgeschakeld is (referentiegegevens) 0,35 W
- Afmetingen (B × H × D) 435 × 96 × 313,3 mm
Gewicht 5,25 kg

• We wollen u erop wijzen dat alle technische gevevens onderhevig় aan veranderingen zonder kennisgeving.

iPod, iPhone, iPad

iPad, iPhone, iPod, iPod nano en iPod touch+zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

"Made for iPod", "Made for iPhone" en "Made for iPad" betekenen dat een elektronisch accessoire specifiek bedoeld is om aangesloten te worden op respectievelijk een iPod, iPhone of iPad en dat de ontwikkelaar van het accessoire verklaart dat het voldoet aan de prestatienormen van Apple. Apple is nicht verantwoordelijk voor de werkung van dit apparaat of voor het voldoen ervan aan veiligheids- en andere normen. Merk op dat het gebruik van dit accessoire met een iPod, iPhone of iPad de draadloze prestaties kan beinvloeden.

Android™ is een handelsmerk van Google Inc.

WindowsTM

Windows is een gedeponeerd handelsmerk van Microsoft Corporation in de V.S. en andere landen.

Windows XP, Windows Vista, Windows 7, Windows Media Audio en Windows Media Player,zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

dlna CERTIFIED

DLNA™ en DLNA CERTIFIED™ zijn handelsmerken of gedeponeerde handelsmerken van Digital Living Network Alliance. Alle rechten voorbehonden. Ongeauthoriseerd gebruik is streng verboden.

Fraunhofer

Institut

Informatie voor gebruikers van inzameling en verwijdering van oude apparaten en gebruekte batterijen

Pb

Deze tekens op de produits, verpakkingen en/of bijgaande documenten betekent dat gebruekte elektrische en elektronische producten en batterijen Niet@mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruekte batterijen dezeaar voor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen juist te rangschikken, helpt u het redden van waardevolle rijkdommen en voorkomt u möglichke negatieve effecten op de menselijke gezondheid en de omgeving, welke zich zou konnen voordoen door ongepaste afvalverwerking.

Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kut u contact opnemen met uwplaatselijk gemeente, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.

[Informatie over verwijdering in ander landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg wollen gooien, neem dan alstublieft contact op met uwplaatselijkke overheidsinstantie of dealer en vraag maar de juiste manier van verwijderen.

Opmerking bij het batterij teken (onderkant twee tekens voorbeelden):

Dit teken worden möglich je gebruikt in combinatie met een chemisch teken. In dat geval voldoet het aan de eis en de richtlijn, welke is opgesteld voor het betreffende chemisch product.

Pycckn

HΦopMaunI IJI NOJb3OBaTeJeI NO c6OpU yTnJIb3aUnI CTapOJ annapaTypbl NcNoJIb3OBaHHbIX 6aTapeek

3TH 3NaKHa aIIIAPAtype, yIIaKOBkax H B COIIPOBOJITbHbIX JOKyMeHTax yKa3bIBaHOT Ha TO, YTO IIePkaHHbIe 3JIeKTPnueckne H 3JIeKTPoHHbIe IpiH6OpbI H 6aTapeKn He I0JIxHbI BbIbpaCbIBaTbcBmecTe C O6bIYHbIM DOMaIIHHM MycOpom.

Для праьнлбун соботкн,храиени n yтнлзаисntapои aПИаратурь n HcIIOЛьБОВHbIX 6aTaapeeK,пожалйстca сдавaitnx B COOTBEcTBYUOIIne c6OpHbI e NyHKTbI,corJIaCHO BaIIeMy NaIOHaJIbHOMY 3aKOHOaTeJIbCTBy nДиpeKTHB 2002/96/EC n 2006/66/EC.

IIpn HauIeXaIeYtHJIIN3aIIn 3THX TOBAPOB I 6aTapeE, BbI IOMoRAeTe COxpaHrTB ueHHbIe pecypcI I IIpeIOTNbPaIaTb BpeIOHoe BJIINHHe Na 3IOPOBBe JIOJe I OKpyKaIOUyO cpeNy, KOTOpOE MOKeT BO3HNKHyTb H3-3a HeCOOTBeTCTByIOIeO O6paIeHHcOTXoJAMn.

3a 60JIee IOIpo6Hoi INHΦOpMaIIHe O c6Ope H yTHJIN3aIIHH CTapbIX TOBapOB H 6aTapeeK, IIOKaJIyIcTa O6paIIaIITeCb B BAIIY JOKaJIbHyIO aIMMHHCtPaIIHIO, B BAIII IIpHEMbI IIyHKT HJIH B MaIgA3HH TGE Bbl IIpHOb6peJIH 3TH TOBapbl.

Dit apparaat is voorzien van een laser. Om oogletsel te voorkomen, mag u het verwijderen van de afdekking en hetuitvoeren van reparaties aan deze inrichtinguitsluitend door een bevoegde servicemonteur latelyuitvoeren.

GEVAAR

Zichtbare laserstraling indien geopend. Voorkom rechtstreekse blootstelling aan de laserstraal. Als dit toestel is aangesloten op een stopcontact, houdt u uw open Niet zich bij de opening van de disclude en andere openings om maar binnen te kijken.

LASER

Type Halfgeleiderlaser GaAs/GaAlAs

Golfengte 790 nm

Uitvoervermogen 10 mW

BE3OIIACHOE IcIb3OBAHNE JIA3EPA

Данhoe yctpoiCTBO coIepKHT Ia3ep.ИЗ-3a OIIaHocTH TpAmbIgIJIa3, CHIMATb KpbIbIKy IJIu O6cIyJKBaTb JdHnoe yctpoiCTBO DOJIKeH TOJIbKO cepTHΦH\PPOBaHHbI O6cIyJKBaIOUHII NepcoHaJI.

ONACHOCTb

IaHHoe yctpoiCTBO B OTKpbITOM COCTOHHN H3JyaeT BnuMbIe Ia3epHbIe JIyHi. He IOnyckaIte HeIOscpeIcTBHeHO BO3JeIcTBnI Ja3epHBIX JIyueH NaIa3a. KOrJaIaHHoe yctpoiCTBO IOKnJIIOHeo K pO3eTKe, He INp6JIINKaIte FJIA3a K OTBepCTHIO JOTKa IINsKa I npYrHM OTBepCTHm, H He CMOTpHBe BHyTpB aIInapaTa.

JI3EP

TII IOJUINPOBOIDHIOKOBbI Ja3ep GaAs/GaAlAs

JIINHa BOJHbI 790HM
