Produkttyp	Netzwerk-CD-Player
Marke	YAMAHA
Modell	CD-N500 / CDN500
Abmessungen (B x H x T)	435 x 96 x 313,3 mm
Gewicht	5,25 kg
Stromversorgung	230-240 V AC, 50 Hz (Europa)
Stromverbrauch	28 W im Betrieb; 0,35 W im Standby (Netzwerk-Standby deaktiviert)
Unterstützte Audioformate	WAV, MP3, WMA, AAC, FLAC, ALAC (bis zu 192 kHz / 24 Bit)
Wiedergabemedien	Audio-CD, CD-R/RW (einschließlich CD-Text), Daten-CD (MP3/WMA), USB-Geräte (Massenspeicher FAT16/32), iPod/iPhone/iPad über USB, Netzwerk (DLNA 1.5), Internetradio
Anschlüsse	Stereo-Analogausgänge (Cinch), koaxialer Digitalausgang, optischer Digitalausgang, Ethernet-Port (100Base-TX/10Base-T), vorderer USB-Port
Hauptfunktionen	CD-/Netzwerk-/USB-/iPod-Wiedergabe, Internetradio, Pure-Direct-Modus, Zufalls- und Wiederholungswiedergabe, programmierte Wiedergabe (bis zu 50 Titel), lückenlose Wiedergabe (Gapless)
Fernbedienung	Ja, mit mitgelieferten AA-Batterien; Reichweite ca. 6 m, Winkel <30°
Display	Vorderes Display mit Wiedergabeinformationen, Einstellungsmenü
Frequenzgang	2 Hz - 20 kHz (CD); bis zu 96 kHz (192 kHz im Netzwerk)
Signal-Rausch-Verhältnis	≥ 110 dB (IHF-A)
Klirrfaktor	≤ 0,003 % (1 kHz, 0 dB)
Audioausgangspegel	2,0 ± 0,3 V (1 kHz, 0 dB)
Mitgeliefertes Zubehör	Fernbedienung, Cinch-Stereokabel, Netzkabel, Batterien (AA x2), Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; keine chemischen Lösungsmittel verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Mindestbelüftung 10 cm rundum; nicht abdecken; bei Gewitter vom Netz trennen
Ersatzteile und Reparierbarkeit	Gehäuse nicht öffnen; für Reparaturen einen autorisierten Yamaha-Kundendienst kontaktieren

Häufig gestellte Fragen - CD-N500, CDN500 YAMAHA

Wie verbinde ich den CD-N500 mit meinem Heimnetzwerk?

Verwenden Sie ein abgeschirmtes Netzwerkkabel (CAT-5 oder höher), um die NETWORK-Buchse mit Ihrem Router zu verbinden. Stellen Sie sicher, dass der Router über einen aktivierten DHCP-Server verfügt. Stellen Sie im Einstellungsmenü DHCP auf Ein für eine automatische Konfiguration.

Warum kann ich keine Musikdateien von meinem PC abspielen?

Überprüfen Sie, ob die Medienfreigabe in Windows Media Player (Version 11 oder 12) aktiviert ist. Stellen Sie sicher, dass Ihr PC und der CD-N500 im selben Netzwerk sind. Wenn eine Firewall den Zugriff blockiert, erlauben Sie die Freigabe. Nicht unterstützte Formate (z. B. WMA Lossless) werden nicht abgespielt.

Wie höre ich Internetradio auf diesem Gerät?

Drücken Sie mehrmals SOURCE, um NET RADIO auszuwählen. Verwenden Sie das Einstellrad oder die Navigationstasten, um einen Sender auszuwählen. Sie können Ihre Favoriten über die vTuner-Website speichern (MAC-Adresse erforderlich, siehe Menü Network Information).

Mein iPod wird am USB-Anschluss nicht erkannt. Was tun?

Stellen Sie sicher, dass Ihr iPod kompatibel ist (iPod touch, nano 2. bis 6. Generation, iPhone, iPad). Verwenden Sie das mitgelieferte Apple-Kabel. Überprüfen Sie, ob die iPod-Software auf dem neuesten Stand ist. Wenn das Problem weiterhin besteht, setzen Sie den iPod zurück oder versuchen Sie ein anderes Kabel.

Das Disc-Fach schließt nicht vollständig.

Überprüfen Sie, ob kein Gegenstand das Fach blockiert. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 30 Sekunden vom Netz und schließen Sie es wieder an. Wenn es immer noch blockiert ist, wenden Sie sich an einen autorisierten Yamaha-Kundendienst.

Die CD-Wiedergabe startet nicht oder springt.

Überprüfen Sie, ob die Disc sauber und mit dem Etikett nach oben eingelegt ist. Wenn die Disc zerkratzt oder beschädigt ist, ersetzen Sie sie. Warten Sie 20-30 Minuten, wenn sich Kondenswasser gebildet hat. Stellen Sie bei CD-R/RW sicher, dass sie finalisiert und im kompatiblen Format sind.

Welche Reichweite hat die Fernbedienung?

Die Fernbedienung funktioniert bis zu etwa 6 Metern mit einem Winkel von 30 Grad zum Sensor. Ersetzen Sie die Batterien, wenn die Reichweite nachlässt. Vermeiden Sie direktes Sonnenlicht auf den Sensor.

Wie aktualisiere ich die Firmware des CD-N500?

Drücken Sie SETUP (halten Sie gleichzeitig RETURN auf dem Gerät für erweiterte Optionen). Gehen Sie zu Firmware Update und wählen Sie Network (über Internet) oder USB (mit Datei auf USB-Stick). Befolgen Sie die Anweisungen auf dem Bildschirm; schalten Sie das Gerät während des Updates nicht aus.

Die Meldung 'USB overloaded' wird angezeigt. Was tun?

Trennen Sie das USB-Gerät sofort. Es wurde eine Überstrom erkannt. Überprüfen Sie, ob das Gerät ein USB-Massenspeicher ist (kein Hub oder Ladegerät). Starten Sie das Gerät neu und versuchen Sie es mit einem anderen Gerät.

Kann ich die mobile App zur Steuerung des Players verwenden?

Ja, laden Sie die spezielle Yamaha-App auf Ihr Smartphone oder Tablet herunter. Stellen Sie sicher, dass das Gerät und das Mobilgerät mit demselben Wi-Fi-Netzwerk verbunden sind. Die App ermöglicht die Auswahl von Quellen, Dateien und Radiosendern.

BEDIENUNGSANLEITUNG CD-N500, CDN500 YAMAHA

Integrierte Schaltungen

Integrierte Schaltungen

1 Um optimales Leistungsvermögen sicherzustellen, lessen Sieitte die Anleitung aufmerksam durch.Bewahren Sie die Anleitung danach fur spätere Nachschlagzwecke sorgfaltig auf.
2 Installieren Sie diese Sound-Anlage an einem gut belufteten, trockenen, sauberen Ort - entfernt von direktem Sonnenlicht, Wärmequellen, Erschütterungen, Staub und Feuchtigkeit. Für eine sachgemäß Beluftung sollen den folgende Mindestabstände gewährleistet sein. Oben: 10 cm Hinten: 10 cm Seiten: 10 cm
3 Stellen Sie thises Gerät entfern't von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräusache zu vermeiden.
4 Setzen Sie这点es Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie这点es Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlagen, Feuer, Beschädigung这点es Gerätes und/oder zu persönlichen Verletzungen kommt kann.
5 Vermeiden Sie die Aufstellung these Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen können bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden konnen. Stellen Sie auf der Oberseite des Gerätes niemals Folgendes auf:
- Andere Komponenten, da diese Beschädigung und/oder Verfürbung der Oberfläche these Gerätes verursachen können.
- Brennende Objekte (z. B. Kerzen), da diese Feuer, Beschädigung des Gerätes und/oder persönliche Verletzungen verursachen können.
- Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschüssen können, wodurch es zu elektrischen Schlägen für den Anwender und/oder zu Beschädigung des Gerätes kommt kann.
6 Decken Sie这点es Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht behindiert wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschäftigung des Gerätes und/oder zu persönlichen Verletzungen kommt.
7 Schlieben Sie这点es Gerät erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse ausgeführten wurden.
8 Stellen Sie these Gerät niemals mit der Unterseite nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschädigungen kommt kann.
9 Wenden Sie niemals Gewalt bei der Bedienung der Schalter, Knöpfe und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an;ziehen Sie niemals an dem Kabel.
11 Reinigen Sie这点es Gerät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.
12 Verwenden Sie nur die für diesen Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschädigung these Gerätes und/oder zu personlichen Verletzungen kommt. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieser Gerätes mit einer anderen als der vorgeschrieben Spannung zurückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden,ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern diesen Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sichitte an einen Yamaha-Kundendienst. Das Gehäuse solle niemals selbst geöffnet werden.

15 Falls Sie das Gerät für längerere Zeit nicht verwenden (z. B. während der Ferien),ziehen Sie den Netzstecker von der Netzdose ab.
16 Lesen Sie unbedingt den Abschnitt „STÖRUNGSEBEHBUNG“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schlieben.
17 Bevor Sie这点es Gerät an einen anderen Ort transportieren, drücken Sie die 口 -Taste, um das Gerät auf den Bereitschaftsmodus zu schalten, undziehen Sie danach den Netzstecker von der Netzdose ab.
18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plötzlich ändert. Ziehen Sie den Netzstecker von der Netzdose ab, und halten Sie das Gerät ruhen.
19 Falls Sie das Gerät für längerere Zeit in Betrieb halten, kann sich das Gerät erwärmen. Schalten Sie die Stromversorgung aus, und setzen Sie danach das Gerät abkühlen.
20 Stellen Sie these Gerät in die Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
21 Die Batterien möglich nicht starker Hitze wie direktem Sonnenschein, Feuer o.a. ausgesetzt werden.
- Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf. Batterien können gefährlich sein, wenn Kinder diese in den Mund sehen.
- Wenn sich die Batterien dem Ende ihrer Lebensdauer anhahern, verringert sich die effektive Reichweite der Fernbedienung erheblich. Ersetzen Sie die Batterien so bald wie möglich gegen zwei neue, sollen dieser Fall eintreten.
- Verwenden Sie niemals alte Batterien gemeinsam mit neuen Batterien.
- Verwenden Sie niemals gleichzeitig Batterien unterschiedlichen Typs (wie z. B. Alkali- und Manganbatterien). Lesen Sie die Anweisungen auf der Verpackung sorgfältig durch, da unterscheidliche Batterietypen die gleiche Form und Farbe haben können.
- Verbrauchte Batterien konnen auslaufen. Entsorgen Sie Batterien, die auslaufen, umgehend. Vermeiden Sie einen Kontakt zwischen der auslaufenden Flüssigkeit und ihrer Haut oder Kleidung, usw. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.
- Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, entfern den Sie die Batterien aus dem Gerät. Andernfalls verschreiben die Batterien, was zum Auslaufen der Batterieflüssigkeit und zur Beschädigung des Geräts führen kann.
- Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie Batterien sachgemäß unter Einhaltung der lokalen Vorschriften.

22 Zu starker Schalldruck von Ohrhörem und Kopfhörem kann zu Gehorschaden führen.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst mit ① ausgeschaltet wurde. Dieser Status wird als Bereitschaftsmodus bezeichnet. Auch in thisem Status weist das Gerät einen geringen Stromverbrauch auf.

WARNING

UM DIE GEFAIR EINES FEUERS ODER EINES
ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT
WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

WARNING

BERÜHREN SIE DIESES GERÄT NICT, WENN ES FORTLAUFEND MIT HOHER LAUTSTARKE VERWENDET WIRD, DA DIE UTERSEITE DIESES GERÄTS HEISS WERDEN KANN. DIES KANN ZU VERLETZUNGEN, WIE VERBRENNUNGEN USW., FÜRHEN.

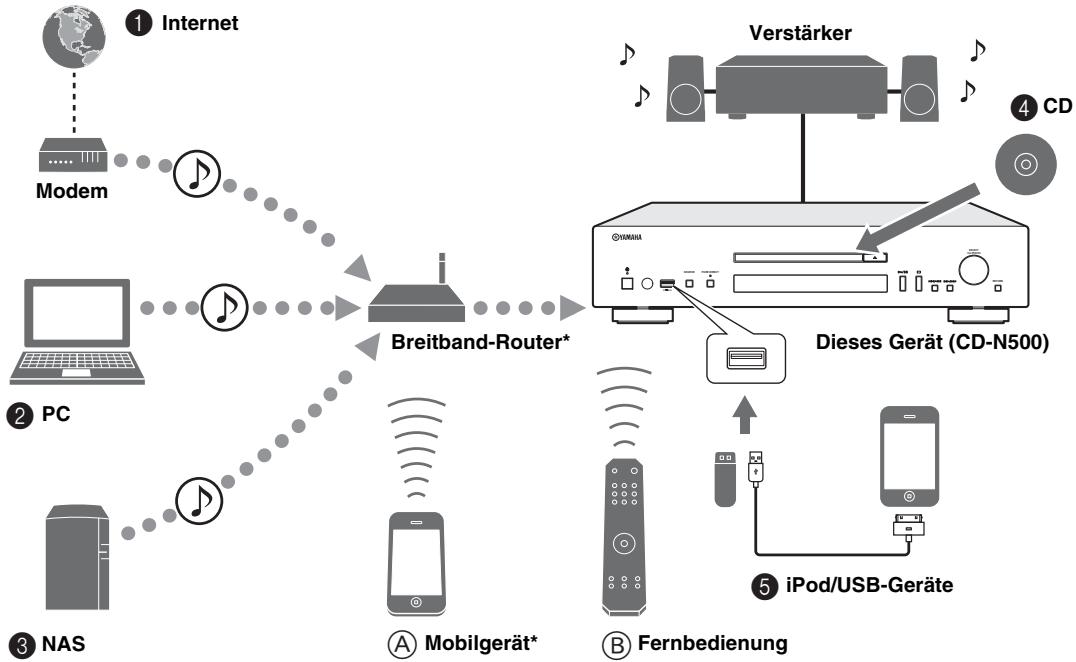

DIE FUNKTIONEN DIESES GERÄTS

Beim dieser Gerät handelt es sich um einen Netzwerk-CD-Player, auf dem Sie Musikdaten auf Ihr Medienserver (PC oder NAS), Audioinhalte im Internet, von einer CD, einem iPod und von USB-Geräten wiedergeben konnen, indem Sie das Gerät an Ihr Heimnetzwerk (DLNA) und Audiosystem im gleichen Netzwerk anschließen.

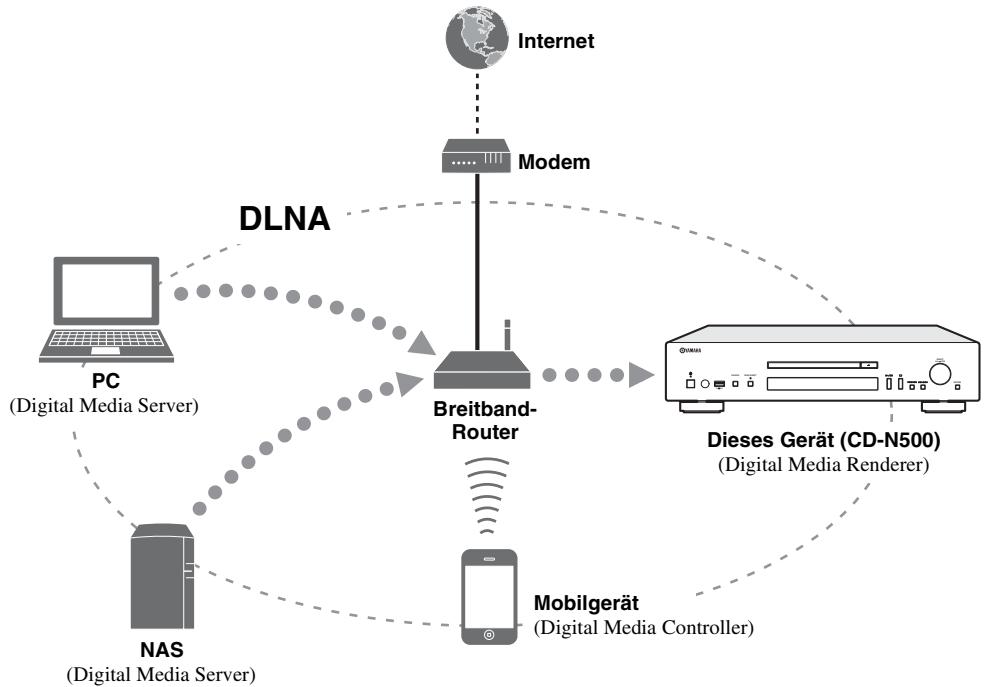

Ausfuhrliche Informationen zu DLNA oder NAS finden Sie unter „ZUSÄTZLICHE INFORMATIONEN" (S.30).

* Sie benötigen ein im Handel erhältlichen WLAN-Breitbandruter, wenn Sie ein Mobilgerät nutzen.

■ Quellen, die mit thisem Gerät abgespielt werden können

Wiedergabe von Audioinhalten im Internet (S.16)
Wiedergabe von auf dem Computer gespeicherten Musikdateien (S.11, 14)
Wiedergabe von auf dem NAS gespeicherten Musikdateien (S.11, 14)

Ausfuhrliche Informationen zum Anschluss der Geräte finden Sie unter „ANSCHLÜSSE" (rS.9).

■ Geräte, mit denen diesen Gerät bedient werden kann

Steuern deses Gerats mit Mobilgeräten (S.11, 13)
⑧ Steuern这点 Gerat mit der Fernbedienung (S.6, 14, 16, 18, 20, 22, 23)

HAUFIG GESTELLTE FRAGEN

Welche Einstellungen muss ich vornehmen?

Ausfuhrliche Informationen zu den Einstellungen am Computer, NAS oder an Mobilgeräten finden Sie unter „KONFIGURATION DES PC/NAS/DER MOBILGERÄTE" (S.11).
Ausfuhrliche Informationen zum Setup-MENU des Geräts finden Sie unter „SETUP-MENU“ (R S.23).

Warum kann ich auf dem Computer keine Musikdateien finden?

→ Überprüfen Sie die Medienfreigabe-Einstellungen des Computers oder Medienservers, wie z. B. Windows Media Player 12 (S.11).
Überprüfen Sie, ob die Musikdateien abspielbar sind (S.31).

Kann ich das Gerät mit meinem iPhone steuern?

Ausfuhrliche Informationen zur Steuerung deses Gerats über ein Mobilgerät finden Sie unter „Bedienung über ein Mobilgerät" (S.13).

Ich kann über die entsprechende Anwendung auf meinem Mobilgerät thises Gerät nicht finden!

→ Überprüfen Sie, ob diesen Gerät korrekt über den Breitbartdrouter mit dem gleichen Netzwerk verbunden ist.
→ Überprüfen Sie, ob der Zugriff auf这点 Gerät durch die Funktion MAC-Adressfilteringeschänkt ist (S.27).

Welche Musikdateien konnen auf thisem Gerät wiedergegeben werden?

Ausfuhrliche Informationen zu den abspielbaren Dateien und Formaten finden Sie unter „ABSPIELBARE DISCS UND DATEIFORMATE“ (S.31).

Wie kann ich mit dem Gerät Internetradio horen?

Ausführliche Informationen zur Wiedergabe von Internetradiosenden finden Sie unter „WIEDERGABE VON AUDIOINHALTEN AUS DEM INTERNET“ (F.S.16).

Wie gebe ich Titel von einem iPod oder USB-Gerät wieder?

Ausfuhrliche Informationen zur Wiedergabe von einem iPod oder USB-Gerät finden Sie unter „WIEDERGABEVOM iPod/VON USB-GERÄTEN“ (S.20).

Was bedeuten die Meldungen im Frontblenden-Display?

Ausfuhrliche Informationen zu den Meldungen im Frontblenden-Display finden Sie unter „Frontblende-Displaymeldungen“ (S.29).

Aktuelle Informationen finden Sie auf der Yamaha-Website.

INHALTSVERZEICHNIS

VORBEREITUNG

DIE FUNKTIONEN DIESES GERÄTS 1

HAUFIG GESTELLTE FRAGEN 2

MITGELIEFERTES ZUBEHÖR 4

VORBEREITUNG DER FERNBEDIENUNG.........4

BEDIENUNGSELEMENTE UND DEREN

FUNKTION. 5

Vorderseite 5

Fernbedienung 6

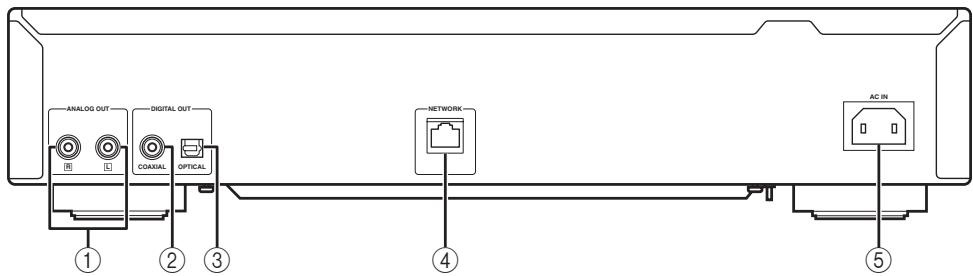

Rückseite 8

ANSCHLUSSE 9

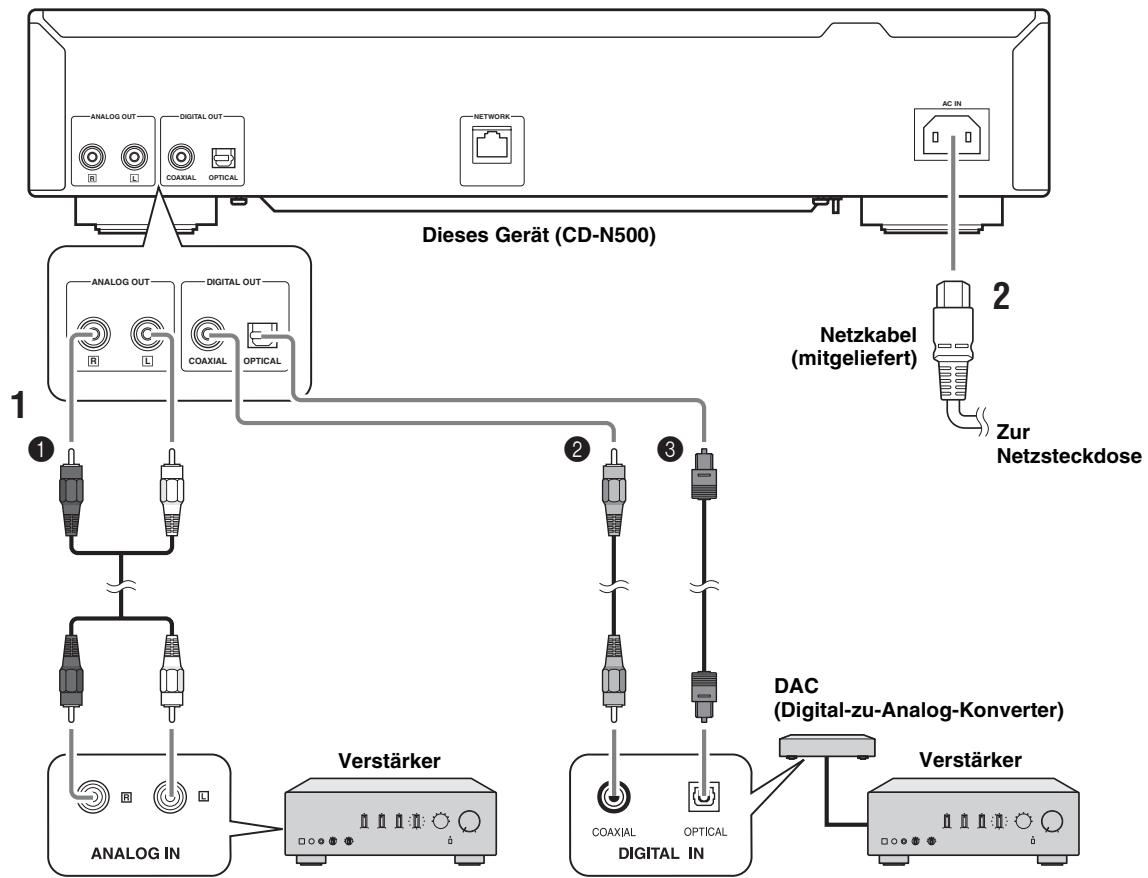

Anschlieben an einen Veränderer 9

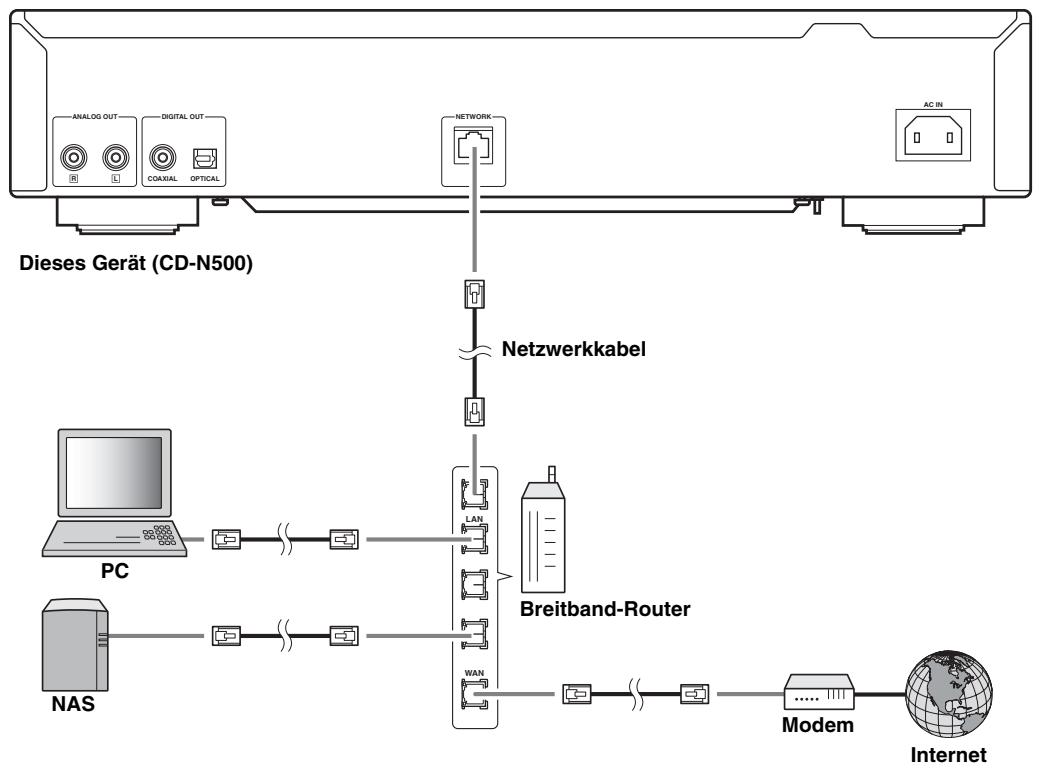

Anschlieben an ein Netzwerk (PC/NAS/Internetverbindung) 10

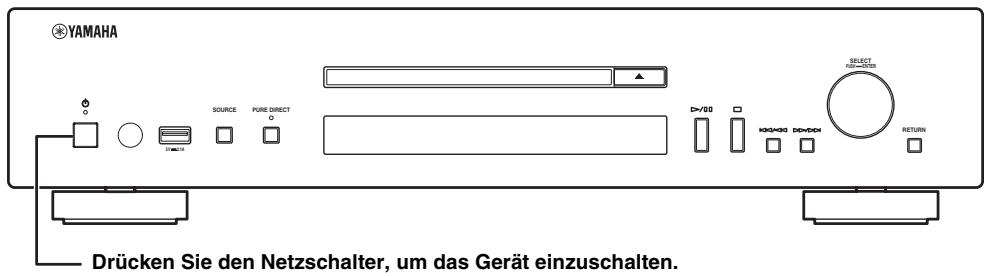

Gerä einschalten 10

BETRIEB

KCONFIGURATION DES PC/NAS/DER

MOBILGERÄTE 11

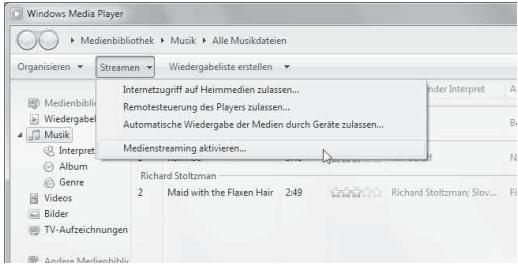

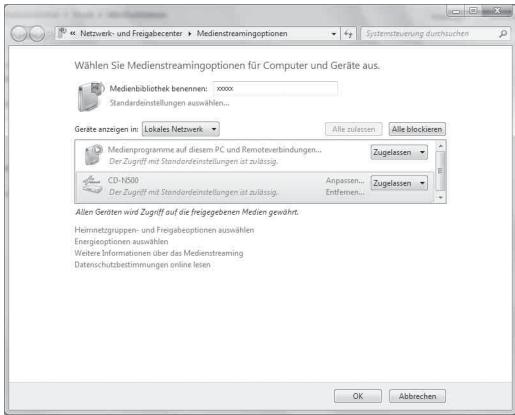

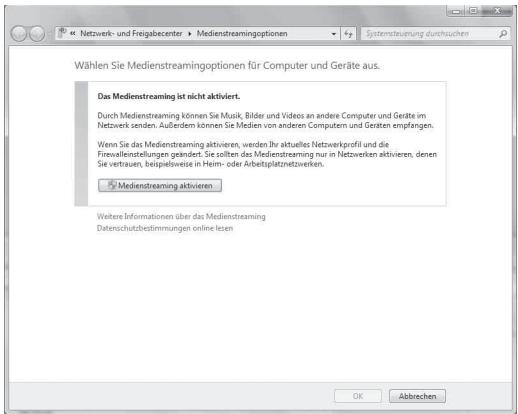

Freigabe von auf dem Computer gespeicherten
Musikdateien 12

Bedienung über ein Mobilgerät 13

WIEDERGABEVONMUSIKDATEIENVOM

PC/NAS. 14

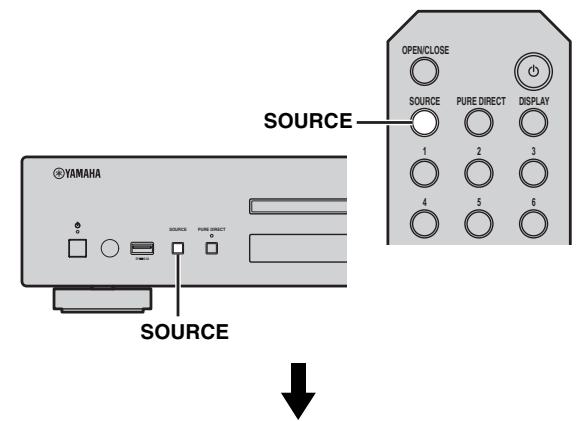

Bedienung über Hauptgerät oder Fernbedienung 14

WIEDERGABEVONAUDIOINHALTENAUS

DEM INTERNET. 16

Wiedergabe von Internetradiosendern 16

WIEDERGABEVON CDS. 18

Wiedergabe einer CD. 18

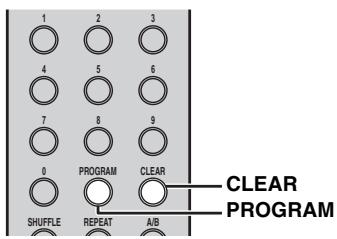

Verwendung des Programm wiedergabemodus. 19

WIEDERGABEVOM iPod/VON

USB-GERÄTEN 20

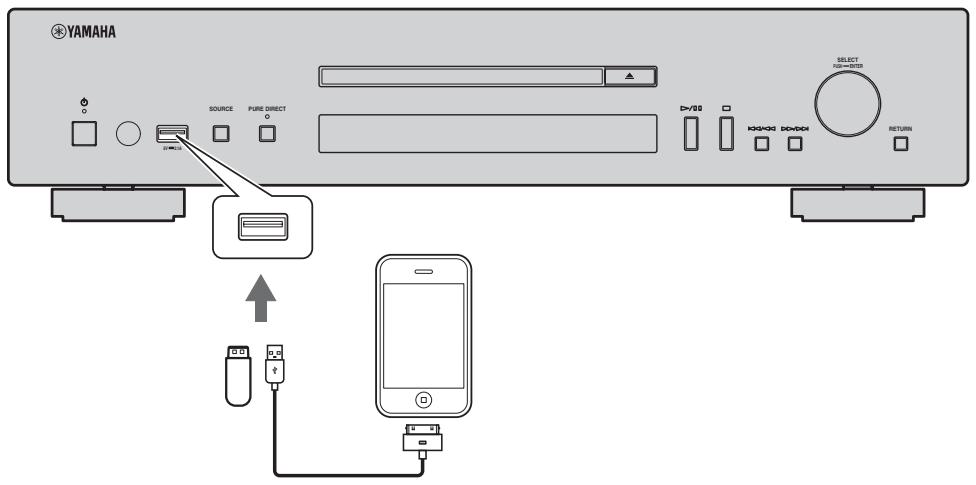

Anschlieben des iPod oder USB-Geräts 20

Wiedergabe über den iPod 20

Verwendendes erweiterten Wiedergabemodus für den iPod. 21

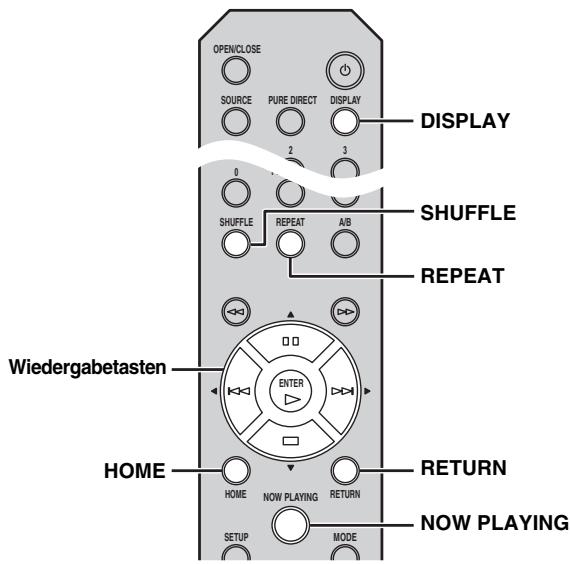

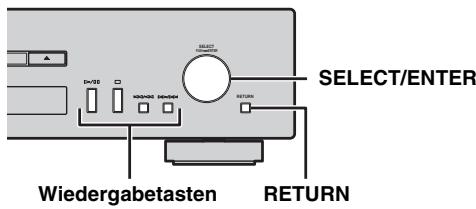

Wiedergeben von Musik von USB-Geräten 22

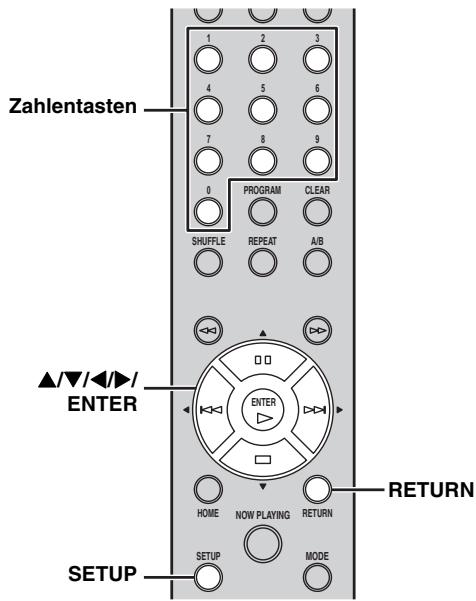

SETUP-MENU 23

Bedienung des Setup-Menus. 23

Setup-Menuliste 24

Weiterfuhrendes Setup-MENU 25

SONSTIGES

STÖRUNGSEHEBUNG 26

Frontblende-Displaymeldungen 29

ZUSÄTZLICHE INFORMATIONEN. 30

ABSPIELBARE DISCS UND DATEIFORMATE....31

Abspielbare Medien und Geräte 31

Abspielbare Discs und Dateiformate 32

TECHNISCHE DATEN 33

(am Ende dieser Anleitung) Information uber Software.

Über diese Anleitung

• Hinweise enthalten wichtige Informationen zu Sicherheits- und Bedienungsanleitungen. - weist auf einen Tipp für die Bedienung hin.
  Die Bezeichnung „iPod“ kann sich in dieser Anleitung auch auf ein „iPhone“ oder ein „iPad“ beziehen.

MITGELIEFERTES ZUBEHÖR

Bitte prifen Sie, dass Sie alle folgenden Gegenstände erhalten haben:

Fernbedienung

Stereo-Cinchkabel

Batterien (AA, R6, UM-3) (× 2)

Netzkabel

Bedienungsanleitung

VORBEREITUNG DER FERNBEDIENUNG

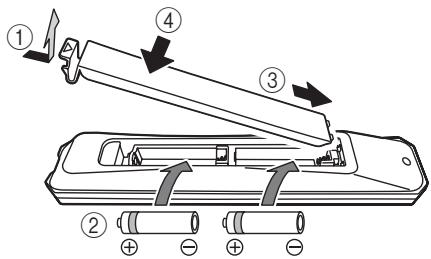

Batterien einsetzen

Hinweise

• Falls die Reichweite der Fernbedienung abnimmt, müssen alle Batterien erneuert werden.
• Reinigen Sie das Batteriefach gründlich, bevor Sie neue Batterien einsetzen.

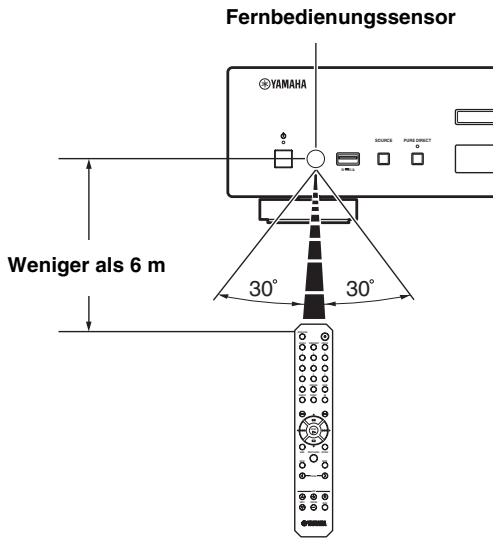

Funktionsreichweite

Richten Sie die Fernbedienung während der Bedienung direkt auf den Fernbedienungssensor des Hauptgeräts.

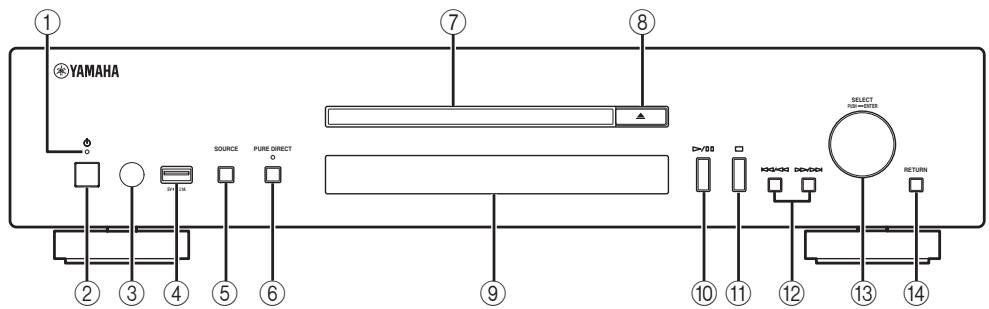

Vorderseite

① Netzanzeige

Leuchtet:

Dieses Gerät befindet sich in einem Zustand, indem Sie es mit der Fernbedienung oder Mobilgeräten ein- oder in den Bereitschaftsmodus schalten können (wenn der Netzwerkbereitschaftsmodus aktiviert ist), oder das Gerät ist eingeschaltet.

- Leuchtet schwach auf:

Dieses Gerät befindet sich in einem Zustand, in dem es mit der Fernbedienung eingeschaltet werden kann (wenn der Netzwerkbereitschaftsmodus deaktiviert ist).

Aus:

Dieses Gerät ist ausgeschaltet und Sie können es nur mit dem Netzschalter an der Frontblende des Hauptgeräts einschalten.

Sie können die Einstellung des Netzwerkbereitschaftsmodus im Setup-Menu aktivieren oder deaktivieren (S.24).

② Netzschalter (S.10)

Schaltet das Gerä ein oder aus.

③ Fernbedienungsempfänger (S.4)

Empfängt die Infrarotsignale von der Fernbedienung.

④ USB-Anschluss (S.20)

Schlieben Sie hier ihren iPod oder USB-Geräte an.

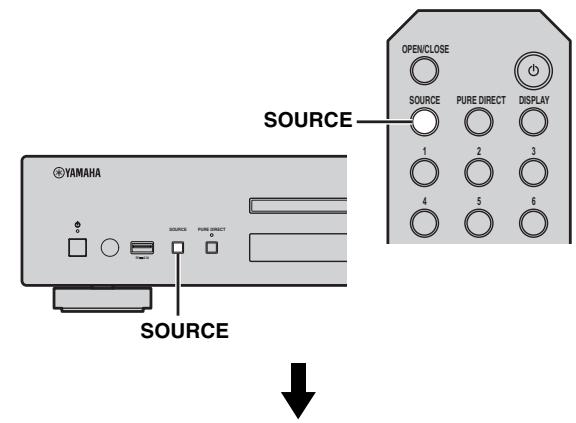

Wählt eine Audioquelle aus. Mit jeder Tastenbetätigung wird die Audioquelle wie folgt umgeschaltet.

CD USB SERVER NETRADIO Zurück zu CD

6 PURE DIRECT

Aktiviert oder deaktiviert den PURE DIRECT-Modus. Die Audioqualität wird verbessert, wenn der PURE DIRECT-Modus aktiviert ist.

Die Anzeige PURE DIRECT leuchtet, wenn der PURE DIRECT-Modus aktiviert ist.

⑦ Disc-Fach

Zum Laden einer Disc.

⑧ (Öffnen/SchlieBen)

Zum Offnen bzw. Schlieben des Disc-Faches.

⑨ Frontblende-Display

Zeigt Menüeinträge, Wiedergabe-Informationen usw. an.

Ausfuhrliche Informationen zu den Displaymeldungen finden Sie unter „Frontblende-Displaymeldungen“ (18 S.29).

10 / (Wiedergabe/Pause)

Startet die Wiedergabe oder hält sie an.

11 (Stopp)

Zum Stoppen der Wiedergabe.

12 & /<1 (Uberspringen/Suchen ruckwarts), >/> (Uberspringen/Suchen vorwarts)

Springt zum vorherigen/Anfang des aktuellen bzw. zum nachsten Titel oderucht rückwarts/vorwarts. Der Bedienvorgang variiert abhängig von den Audioquellen.

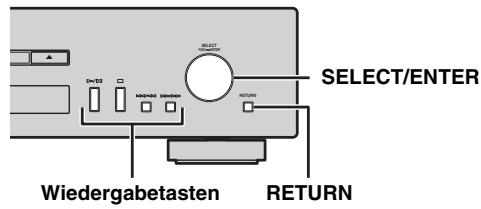

13 SELECT/ENTER (Jograd) (S.14, 16, 18, 21, 22, 24)

Wird gedreht, um einen Eintrag zu wahlen, und gedrückt, um die Auswahl zu bestätigten.

Zeigt die vorherige Menüebene im Frontblende-Display an.

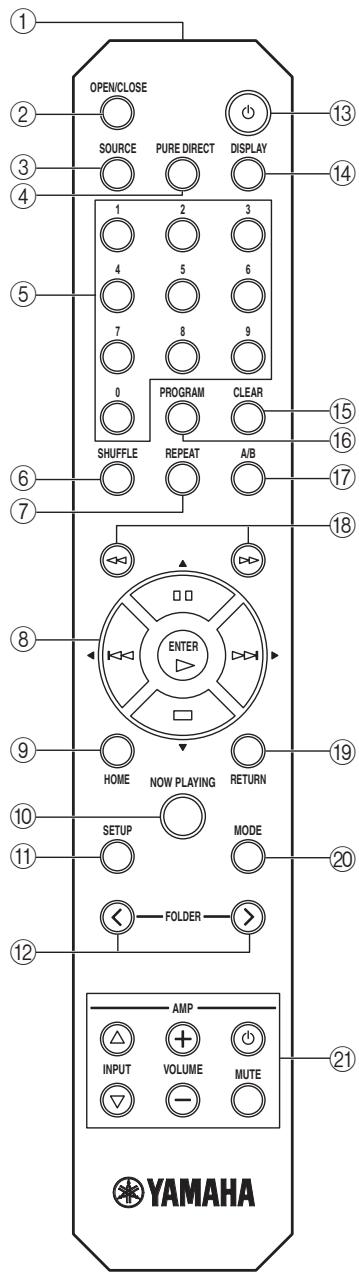

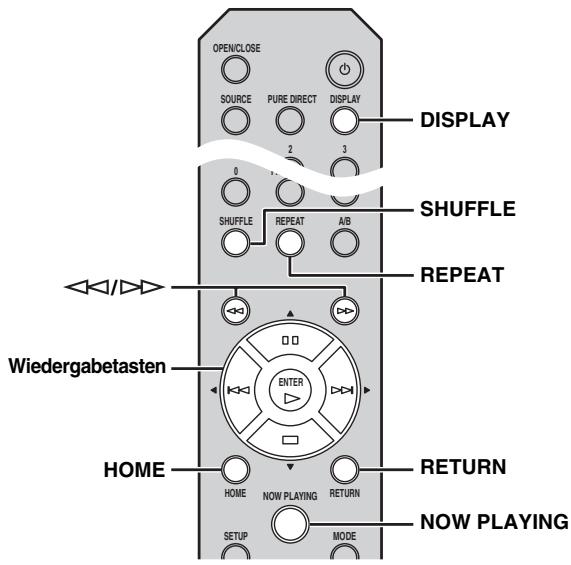

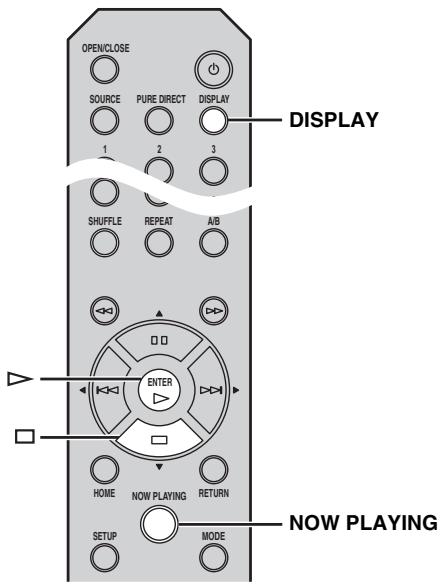

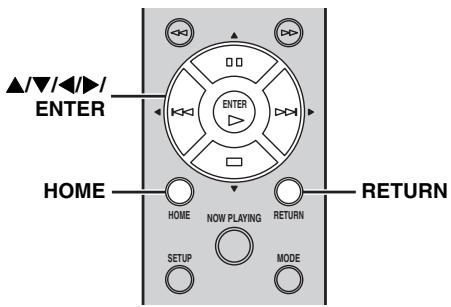

Fernbedienung

Fernbedienungssignal-Sender

Überträgt Infrarotsignale an das Hauptgerät.

② OPEN/CLOSE

Zum Oppen bzw. Schlieben des Disc-Faches.

Wählt eine Audioquelle aus. Mit jeder Tastenbetätigung wird die Audioquelle wie folgt umgeschaltet.

CD USB SERVER NETRADIO Zurück zu CD

(4) PURE DIRECT

Aktiviert oder deaktiviert den PURE DIRECT-Modus. Die Audioqualität wird verbessert, wenn der PURE DIRECT-Modus aktiviert ist.

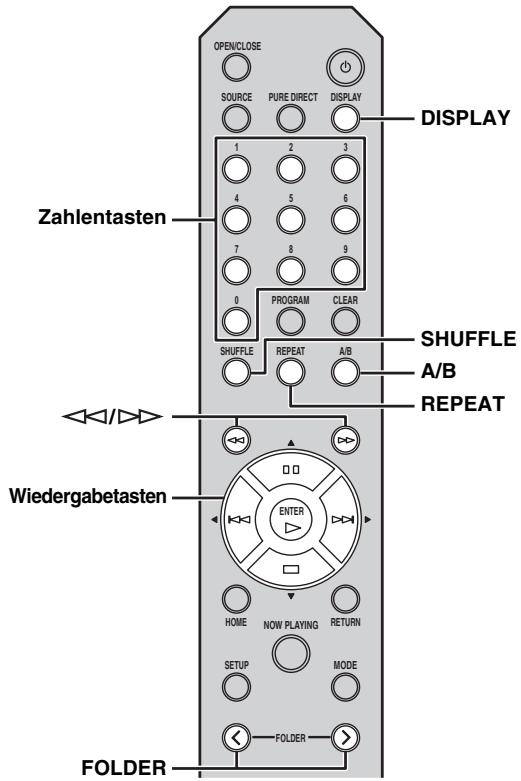

⑤ Zahlentasten (S.18)

Zum direkten Auswahlen eines Titels auf der Disc oder im aktuellen Ordner.

⑥ SHUFFLE (cS.15, 18, 21, 22)

Schaltet die Zufallsmodi um.

Schaltet die Wiederholungsmodu.

(Wiedergabe)

Zum Starten der Wiedergabe.

(Stopp)

Zum Stoppen der Wiedergabe.

[Pause]

Zum Unterbrechen der Wiedergabe.

(Überspringen rückwärts)

Springt ruckwärts.

(Uberspringen vorwärts)

Springt vorwärts.

/ (Cursortasten)/ENTER

Wahlen Sie mit den Cursorstaten einen Eintrag aus, und drücken Sie ENTER, um die Auswahl zu bestätigen.

Zeigt die oberste Menüebene im Frontblende-Display an.

10 NOW PLAYING (S.15, 17, 21, 22)

Zeigt die Wiedergabe-Informationen im Frontblende-Display an.

11 SETUP (S.23)

Zeigt das Setup-Menu im Frontblende-Display an.

12 FOLDER ( / ) (S.18)

Schaltet die Wiedergabeordner um, wenn Musik auf Daten-CDs wiedergegeben wird.

(Stromversorgung) (S.10)

Schaltet das Gerät zwischen Ein- und dem

Bereitschaftsmodus um.

中

Ausfuhrliche Informationen zum Bereitschaftsmodus finden Sie unter „Vorderseite" (S.5).

Schaltet die im Frontblenden-Display angezeigten Informationen, wie z. B. Wiedergabeinformationen, um.

15 CLEAR (S.19)

Löscht den letzten programmierten Titel einer Audio-CD (außer Daten-CDs) im Programmbearbeitungsmodus.

16 PROGRAM

Schaltet den Programmwiedergabemodus ein oder aus. Im Programmwiedergabemodus konnen Sie Titel einer AudioCD (außer Daten-CDs) in einer programmierten Reihenfolge wiedergeben. Ausfuhrliche Informationen finden Sie unter „Verwendung des Programmwiedergabemodus" (S.19).

(7) A/B

Wiederholt die Wiedergabe eines bestimmten Abschnitts eines Titels während der Audio-CD-Wiedergabe (außer Daten-CDs). Drücken Sie A/B während der Wiedergabe zweimal, um die Start- und Endpunkte (A und B) festzulegen.

Um die Funktion A-B-Wiederholung aufzuheiten, drucken Sie erneut A/B.

• Eine Daten-CD wird als eine Disc definiert, auf der MP3-oder WMA-Dateien aufgezeichnet sind.
• Sie können die Funktion A-B-Wiederholung nicht auf zwei Titel ausdehn.
  Die Funktion A-B-Wiederholung kann für Daten-CDs und USB-Geräte nicht genutzt werden.
  Die Funktion A-B-Wiederholung wird aufgehoben, wenn (Stopp) gedrückt wird.
• Sie können die Funktion A-B-Wiederholung nicht einstehen, wenn sich das Gerät im PURE DIRECT-Modus befindet.
• Sie können die Funktion A-B-Wiederholung nicht einstehen, wenn das Gerät die verbleibende Wiedergabezeit des Titels oder der Disc im Frontblenden-Display anziegt.

18 <(Suchen rückwärts), (Suchen vorwärts) (S.18, 21)

Durchsucht die Titel rückwärts/vorwärts, wenn die Taste während der Wiedergabe gedrückt gehalten wird.

19 RETURN (E S. 14, 16, 21, 22)

Zeigt die vorherige Menüebene im Frontblende-Display an.

MODE (cS.21)

Schaltet bei der Wiedergabe vom iPod zwischen dem Standardmodus und dem erweiterten Modus um.

21 Verstärker-Steuertasten

Steuert die entsprechenden Funktionen eines Yamaha-Verständers.

(Stromversorgung)

Schaltet den Verstärker ein und aus.

INPUT ( / )

Schaltet die Eingangsquelle um.

VOLUME (+ / - )

Passst die Lautstärke an.

MUTE

Schaltet die Stummschaltung ein oder aus.

Ausfuhrliche Informationen zu den Bedienvorgängen finden Sie in der Bedienungsanleitung His Verständerkers.

Manche Yamaha-Verträger sind über diese Tasten nicht steuerbar.

Rückseite

① ANALOG OUT-Anschluss (S.9)

Gibt analoge L/R-Audiosignale aus. Schlieben Sie den Verstärker oder das Audiosystem über das Cinch-Stereokabel (mitgeliefert) an.

② DIGITAL OUT-Anschluss (COAXIAL) (S.9)

Gibt digitale Audiosignale aus. Schlieben Sie den Veränderer oder das Audiosystem über ein digitales Koaxial-Audiokabel (im Handel erhalten) an.

③ DIGITAL OUT-Anschluss (OPTICAL) (S.9)

Gibt digitale Audiosignale aus. Schlieben Sie den Veränderer oder das Audiosystem über ein optisches Kabel (im Handel erhältlich) an.

④ NETWORK-Anschluss (S.10)

Stellen Sie eine Verbindung zu einem Netzwerk über ein Netzwerkkabel (im Handel erhältlich) her.

⑤ AC IN-Buchse (S.9)

Stellen Sie über diesen Anschluss eine Verbindung mit dem Netzkabel (mitgeliefert) zu einer Netzsteckdose her.

ANSCHLUSSE

Dieser Abschnitt beschreibt die notwendigen Anschüsse für die Wiedergabe mit thisem Gerät.

Hinweise

• Schlieben Sie das Netzkabel des Geräts erst an, wenn alle anderen Anschlüsse hergestellt wurden.
• Sie müssen diese Gerät vor der Wiedergabe mit einem Verträger und Laufsprechern verbinden.
• Dieses Gerät kann Digitalsignale bis 192kHz / 24 Bit Linear PCM-Signale ausgegeben.
• Abhängig vom angeschlossenen Gerät und der Umgebung ist eine ordnungsgemäß Wiedergabe eventuell nicht möglich. Überprüfen Sie die Einstellungen und technischen Daten des angeschlossenen Wiedergabequellgeräts.

Anschlieben an einen Veränderer

* Der Digitalausgang wird deaktiviert, wenn sich these Gerät im Modus PURE DIRECT befindet.

1 Verbinden Sie das Gerät über eines der folgenden Kabel mit dem Veränder.

Stereo-Cinchkabel (mitgeliefert)
2 Digitales Koaxial-Audiokabel (im Handel erhältlich)
Optisches Digitalkabel (im Handel erhältlich)

2 Schlieben Sie das mitgelieferte Netzkabel an den AC IN-Anschluss an und stecken Sie das andere Ende in eine Netzsteckdose.

中

Ausfuhrliche Informationen zu den Laufsprecheranschlüssen\ finden Sie in der Bedienungsanleitung des Verständers oder der Laufsprecher.

Hinweis

Wenn Sie eine Digitalverbindung nutzen, wird die Audioausgabe möglicherweise abhängig vom Audiosystem (Verträger usw.) am Anfang eines Titels unterbrochen.

Anschlieben an ein Netzwerk (PC/NAS/Internetverbindung)

Sie können Musicdateien, die auf einem Computer oder NAS gespeichert sind, sowie Audioinhalte im Internet wiedergeben, indem Sie das Gerät mit dem Netzwerk verbinden.

Schlieben Sie ein im Handel erhältliches STP (Shielded Twisted Pair) Netzwerkkabel (CAT-5 oderHigher, nicht gekreuztes Kabel) an.

Hinweise

• Alle Geräte, mit Ausnahme dieseres Geräts, werden separat vertrieben.
• Sie müssen den Computer bzw. NAS nach dem Anschluss konfigurieren. Ausfuhrliche Informationen zu den Einstellungen finden Sie unter „KONFIGURATION DES PC/NAS/DER MOBILGERÄTE" (S.11).
• Um eine hohe Klangqualität zu erreichen, werden kabelgebundene Verbindungen empfohlen.

Gerä einschalten

Nach Abschluss aller Kabelverbindungen schalten Sie these Gerät und andere Systemkomponenten ein.

#

• Wenn der Netzschalter eingescheltet ist, können Sie das Gerät über die Netztaste auf der Fernbedienung ein- oder in den Bereitschaftsmodus schalten (R S.6).
• Ausführliche Informationen zum Bereitschaftsmodus finden Sie unter „Vorderseite" (S.5).

KONFIGURATION DES PC/NAS/DER MOBILGERÄTE

Konfigurieren Sie den mit dem Netzwerk verbundenen Computer oder NAS für die Wiedergabe von Musikdateien, die auf dem Computer oder NAS gespeichert sind, oder konfigurieren Sie ein Mobilgerät zur Bedienung deses Geräts.

Für Einzelheiten zur Internetverbindung beziehen Sie sich auf die Anleitung ihrer Netzwerkgeräte.

Konfigurieren des Computers

Was Sie tun möhen	Setup	Seite
Wiedergabe von auf dem Computer gespeicherten Musikdateien	Sie müssen die Medienfreigabe-Einstellung des Computers konfigurieren. • Konfigurieren Sie die Medienfreigabe-Einstellung für Musikdateien mit Windows Media Player 12.	12

Sie können die Bedienung über den Computer mit Windows Media Player durchführten. Ausfuhrliche Informationen finden Sie in der Windows Media Player-Hilfe.

Konfigurieren des NAS

Was Sie tun möchten	Setup	Seite
Wiedergabe von auf dem NAS gespeicherten Musikdateien	Sie müssen die folgenden Einstellung konfigurieren, um auf den NAS zuzugreifen. • Konfigurieren Sie die Medienfreigabe-Einstellungen des NAS. • Aktivieren Sie die DHCP-Einstellung des NAS.* Die Konfigurationsschritte variieren abhängig vom NAS. Beachten Sie die Anleitung des NAS.	—

• Wenn Sie DHCP nutzen und die notwendigen Informationen, wie z. B. die IP-Adresse, automatisch für das Netzwerk abrufen. Wenn Sie die Netzwerkparameter manuell konfigurieren möchten, überprüfen Sie, dass Sie eine IP-Adresse verwenden, die von keinem anderen Netzwerkgerät im Netzwerk verwendet wird.

Konfigurieren des Mobilgeräts

Was Sie tun möchen	Setup	Seite
Steuern des Geräts mit einem Mobilgerät	Sie müssen die entsprechende Anwendung herunterlagen und sie installieren.Aktivieren Sie die DHCP-Einstellung des Mobilgeräts.*	13

• Wenn Sie DHCP nutzen und die notwendigen Informationen, wie z. B. die IP-Adresse, automatisch für das Netzwerk abrufen. Wenn Sie die Netzwerkparameter manuell konfigurieren möchten, überprüfen Sie, dass Sie eine IP-Adresse verwenden, die von keinem anderen Netzwerkgerät im Netzwerk verwendet wird.

Freigabe von auf dem Computer gespeicherten Musikdateien

Um über theseis Gerät Ordner (Verzeichnisse) auf Ihrm PC durchsuchen zu konnen, müssen Sie die Medienfreigabe von Windows Media Player 12 oder Windows Media Player 11 so einstellen, dass theseis Gerät Zugriff auf diese Ordner hat. Ausführliche Informationen zu Windows Media Player finden Sie in der Windows Media Player-Hilfe.

Sie konnen bis zu 16 Medienserver mit thisem Gerät verbinden.

■ Bei der Verwendung von Windows Media Player 12 (unter Windows 7)

1 Starten Sie Windows Media Player 12 auf dem Computer.

2 Wahlen Sie „Streamen“ und dann „Medienstreaming aktivieren“.

Das Systemsteuerungs-Fenster des Computers wird angezeigt.

3 Klichen Sie auf „Medienstreaming aktivieren“.

4 Wahlen Sie „Zugelassen“ in der Dropout-Liste geben „CD-N500“.

5 Wahlen Sie auf die gleiche Weise die Symbole der Geräte, die als externe Media Controller (andere Computer oder Mobilgeräte) genutzt werden, und klichen dann auf „Zugelassen".

6 Klichen Sie auf „OK“, um das Dialogfeld zu verlassen.

■ Bei der Verwendung von Windows Media Player 11

1 Starten Sie Windows Media Player 11 auf dem Computer.
2 Wahlen Sie „Medienbibliothek“ und dann „Medienfreigabe“.
3 Aktivieren Sie das Kontrollkästchen „Freigabe der Medien an“, wahlen Sie das Symbol „CD-N500“, und klichen Sie dann auf „Zulassen“.
4 Wahlen Sie auf die gleiche Weise die Symbole der Geräte, die als externe Media Controller (andere Computer oder Mobilgeräte) genutzt werden, und klichen dann auf „Zulassen“.
5 Klichen Sie auf „OK“, um das Dialogfeld zu verlassen.

Bedienung über ein Mobilgerät

Sie können these Gerat über den Bildschirm des Mobilgerats bedieren.

■ Verwendend der Spezialanwendungen

Sie können folgende Bedienvorgänge mit der Spezialanwendung (kostenlose Anwendung) über das Mobilgerät ausführren.

• Sie können Musikdateien auswahlen und wiedergeben, die auf dem Computer oder NAS gespeichert sind.
• Sie können die Internetradiosender ausgehalten.
• Sie können die Wiedergabe von CDs und USB-Geräten steuern.

Informationen zur Konfiguration der PC- oder NAS-Einstellungen finden Sie unter „KONFIGURATION DES PC/ NAS/DER MOBILGERÄTE" (S.11).

Informationen zur Spezialanwendung

Laden Sie sich die Spezialanwendung auf das Mobilgerät herunter und installmenten Sie sie.

Ausfuhrliche Informationen finden Sie auf der Yamaha-Website.

WIEDERGABEVONMUSIKDATEIENVOMPC/NAS

Dieser Abschnitt beschreibt, wie die Wiedergabe über die Tasten an der Vorderseite des Hauptgeräts oder über die Fernbedienung gesteuert wird.

Bedienung über Hauptgerät oder Fernbedienung

Ausfuhrliche Informationen zu den Bedienelementen des Hauptgerats oder der Fernbedienung finden Sie unter „BEDIENUNGSELEMENTE UND DEREN FUNKTION“ (S.5).

1 Drücken Sie wiederholt SOURCE, um die Audioquelle zu „SERVER“ umzuschalten.

Hauptgerät/Fernbedienung
Frontblende-Display

Source

SERVER

2 Wahlen Sie mit den folgenden Bedienelementen einen Menüeintrag, bis Sie die gewünschte Musikdatei finden.

Hauptgerät

SELECT/ENTER (Jograd)

Wird gedreht, um einen Menüeintrag zu wahlen, und gedrückt, um die Auswahl zu bestätigen.

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

Fernbedienung

/ / (Cursortasten)/ENTER

Drücken Sie / zur Auswahl eines Menüelements (oder drücken Sie / zur Anzeige der Anzeige, die die aktuelle Position des Inhalts darstellt), und drücken Sie dann zur Bestätigung der Auswahl ENTER.

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

HOME

Zeigt die oberste Menüebene im Frontblende-Display an.

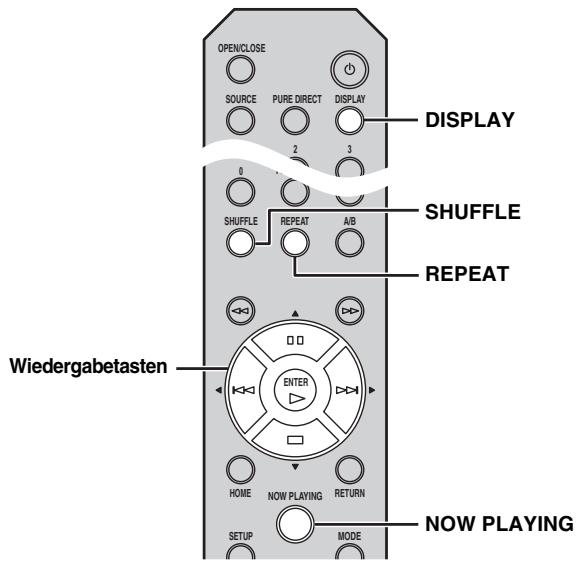

3 Wenn die Wiedergabe beginnnt, führen Sie die gewünschten Funktionen mit folgenden Bedienelementen aus.

Hauptgerät

Fernbedienung

SELECT/ENTER (Jograd)

Drehen Sie das Rad während der Wiedergabe, um zum nachsten Titel zu springen oder zum vorherigen Titel/zum Anfang des aktuellen Titels zu springen.

Wiedergabetasten

Bedieren Sie mit diesen Tasten den Audioinhalt (S.5, 6).

DISPLAY

Wenn Sie diese Taste drücken, während ein Titel wiedergegeben wird oder die Wiedergabe angehalten ist, werden die Informationen im Frontblenden-Display in der folgenden Reihenfolge umgeschaltet.

SHUFFLE

Schaltet den Zufallsmodus in der folgenden Reihenfolge um.

REPEAT

Schaltet den Wiederholmodus in der folgenden Reihenfolge um.

NOW PLAYING

Zeigt die aktuellen Wiedergabeinformationen im Frontblende-Display an.

• Wenn die Wiedergabe des Titels gestopt wird, startet die Wiedergabe des Titels, den Sie gehört haben, bei der nachsten Wiedergabe am Anfang.
• Ausfuhrliche Informationen zu den abspielbaren Dateien finden Sie unter „ABSPIELBARE DISCS UND DATEIFORMATE“ (S.31).

WIEDERGABEVON AUDIOINHALTENAUS DEM INTERNET

Wiedergabe von Internetradiosendern

Bedienung über Hauptgerät oder Fernbedienung

1 Drücken Sie wiederholt SOURCE, um die Audioquelle zu „NET RADIO“ umzuschalten.

Hauptgerät/Fernbedienung
Frontblende-Display

Source

NET RADIO

2 Wahlen Sie mit den folgenden Bedienelementen einen Menüeintrag, bis Sie den gewünschten Internetradiosender finden.

Hauptgerät

SELECT/ENTER (Jograd)

Wird gedreht, um einen Menüeintrag zu wahlen, und gedrückt, um die Auswahl zu bestätigen.

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

Fernbedienung

/ / (Cursortasten)/ENTER

Drücken Sie / zur Auswahl eines Menüelements (oder drücken Sie / zur Anzeige der Anzeige, die die aktuelle Position des Inhalts darstellt), und drücken Sie dann zur Bestätigung der Auswahl ENTER.

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

HOME

Zeigt die oberste Menüebene im Frontblende-Display an.

3 Wenn die Wiedergabe beginnnt, führen Sie die gewünschten Funktionen mit folgenden Bedienelementen aus.

Hauptgerät

Fernbedienung

/□ (Wiedergabe/Pause) oder > (Wiedergabe)

Zum Starten der Wiedergabe.

(Stopp)

Zum Stoppen der Wiedergabe.

DISPLAY

Wenn Sie diese Taste drücken, während ein Titel wiedergegeben wird oder die Wiedergabe angehalten ist, werden die Informationen im Frontblenden-Display in der folgenden Reihenfolge umgeschaltet.

NOW PLAYING

Zeigt die aktuellen Wiedergabeinformationen im Frontblende-Display an.

Um ihre bevorzugten Internet-Radiosender zu registrierten und mit einem Lesezeichen zu verstehen, besuchen Sie die Website „vTuner Radio Guide". Zur Verwendung dieser Funktion bestehtener Sie die MAC-Adresse these Geräts (S.24) als ID für den Medienplayer sowie ihre E-Mail-Adresse, um Ihr persönliches Konto einzurichten.

Ausführliche Informationen finden Sie auf der Website unter. http://yradio.vtuner.com/

Wiedergabe einer CD

1 Drücken Sie wiederholt SOURCE, um die Audioquelle zu „CD“ umzuschalten.

Hauptgerät/Fernbedienung

Frontblende-Display

Source

CD

2 Drücken Sie am Hauptgerät (Öffnen/ Schließen), um die Disclade zu öffnen, und legen Sie eine CD ein.
3 Drucken Sie (Öffnen/Schlieben) erneut, um die Disclade zu schlieben. Die Wiedergabe startet automatisch.
4 Wenn die Wiedergabe beginnnt, führen Sie die gewünschten Funktionen mit folgenden Bedienelementen aus.

Hauptgerät

Fernbedienung

SELECT/ENTER (Jograd)

Drehen Sie das Rad während der Wiedergabe, um zum nachsten Titel zu springen oder zum vorherigen Titel/zum Anfang des aktuellen Titels zu springen.

Wiedergabetasten

Bedieren Sie mit diesen Tasten den Audioinhalt (S.5, 6).

Zahlentasten (nur Audio-CD)

Über diese Tasten können Sie einen Titel der CD direkt anwahlen.

(Suchen rückwärts)/(Suchen vorwärts)

Sucht rückwärts/vorwärts.

FOLDER () (nur Daten-CD)

Wählt den gewünschten Ordner aus.

DISPLAY

Wenn Sie diese Taste drücken, während ein Titel wiedergegeben wird oder die Wiedergabe angehalten ist, werden die Informationen im Frontblenden-Display in der folgenden Reihenfolge umgeschaltet.

Audio-CD:

#

„Time“ durchläuft wie folgt die drei Schritte, wenn Sie die Taste betätigten.
- Titelnummer und verstrichene Wiedergabezeit.
- Titelnummer und verbleibende Wiedergabezeit des Titels.
- Verbleibende Wiedergabezeit der Disc.
„Song“, „Artist“ und „Album“ werden nur angezeigt, wenn Textinformationen auf der Disc enthalten sind.

Datum-CD:

SHUFFLE

Schaltet den Zufallsmodus wie folgt zwischen „Folder“, „All“ und „Off“ um.

Audio-CD:

Datum-CD:

A/B (nur Daten-CD)

Wiederholt die Wiedergabe eines bestimmten Abschnitts eines Titels während der Audio-CD-Wiedergabe (außer Daten-CDs) (S.7).

REPEAT

Schaltet den Wiederholmodus in der folgenden Reihenfolge um.

Audio-CD:

Datum-CD:

#

• Wenn die Wiedergabe des Titels gestopt wird, startet die Wiedergabe des Titels, den Sie gehört haben, bei der{nachsten Wiedergabe am Anfang.
• Wenn Sie (Stopp) drücken, während die Wiedergabe gestopt ist, wird die Wiedergabe beim nachsten Start mit dem ersten Titel der CD beginnen, die Sie angehört haben.
• Ausfuhrliche Informationen zu den abspielbaren Discs und Dateien finden Sie unter „ABSPIELBARE DISCS UND DATEIFORMATE" (S.31).

Verwendung des Programm wiedergabemodus

Im Programmwiedergabemodus können Sie Titel in einer programmierten Reihenfolge wiedergeben.

1 Drücken Sie PROGRAM auf der Fernbedienung, während die Wiedergabe gestopt ist.

Das Gerät wechselt zum Programmbearbeitungsmodus.

2 Wahlen Sie mit den Zahlentasten einen Titel, und drücken Sie zur Bestätigung ENTER.

3 Wiederholen Sie Schritt 2, um den nachsten Titel zu programmieren.

Es konnen bis zu 50 Titel programmiert werden.

中

Um den programmierten Titel aufzuheiten, drücken Sie im Programmbearbeitungsmodus CLEAR. Der zuletzt programmierte Titel wird gelöscht.

4 Drücken Sie (Wiedergabe/Pause) am Hauptgerät oder (Wiedergabe) auf der Fernbedienung.

Die Wiedergabe beginnt beim Anfang der programmierten Reihenfolge.

中

• Zum Löschen aller programmierten Titel drücken Sie CLEAR, wenn die Wiedergabe angehalten wurde.
• Für Daten-CDs können Sie keine programmierte Wiedergabe festlegen.

Hinweis

Die programmierten Titel werden gelöscht, wenn die Disc ausgeworfen oder das Gerät ausgeschaltet wird.

Anschlieben des iPod oder USB-Geräts

• Schließen Sie den iPod über das USB-Kabel an, das mit dem iPod mitgeliefert wurde.
• Entfernen Sie ein USB-Gerät, nachdem Sie die Wiedergabe gestoptt haben.
• Verwenden Sie keinen USB-Hub. Dieses Gerät erkennt ein USB-Gerät nicht, wenn es über einen USB-Hub angeschlossen ist.

Wiedergabe über den iPod

1 Drücken Sie wiederholt SOURCE, um die Audioquelle zu „USB“ umzuschalten.

Hauptgerät/Fernbedienung

Frontblende-Display

Source

USB

2 Schlieben Sie den iPod an den USB-Anschluss des Hauptgeräts an.

3 Starten Sie die Wiedergabe am iPod.

Über ihren iPod konnen Sie die Wiedergabe starten, einen Titel auswahlen, die Wiedergabe unterbrechen und anhalten (Standard-Wiedergabemodus).

• Sie können über die Wiedergabetasten am Hauptgerät und auf der Fernbedienung im Standard-Wiedergabemodus auch die Wiedergabe starten, unterbrenen und anhalten, vorwärts/rückwärts springen und vorwärts/rückwärts suchen.
  Hauptgerät:
  //10,□,K/10,DD//DD
  Fernbedienung:
  ，口，口，□，口，口，
• Im Standard-Wiedergabemodus konnen Sie die Zufalls- und Wiederholungsmodi über den iPod und die Fernbedienung nicht steuern.

Hinweis

Der iPod fakturiert möglicherweise nicht korrekt mit diesen Gerät, wenn die Software auf dem iPod nichtactualisiert wird. Stellen Sie safer, dass Sie die neuste Version der iPod-Software verwenden.

Ausfuhrliche Informationen zu den Unterstützungen iPod-Modelen finden Sie unter „Über den USB-Anschluss unterstützen iPod-Modelle“ (S.31).

Verwendendes erweiterten Wiedergabemodus für den iPod

Sie können den iPod im erweiterten Modus über das Hauptgerät oder die Fernbedienung steuern.

1 Drücken Sie MODE auf der Fernbedienung, während die Wiedergabe am iPod lauft.

Das Gerät schaltet zum erweiterten Wiedergabemodus um.

2 Führren Sie die gewünschten Funktionen mit folgenden Bedienelementen aus.

Hauptgerät

Fernbedienung

SELECT/ENTER (Jograd)

Drehen Sie das Rad während der Wiedergabe, um zum nachsten Titel zu springen oder zum vorherigen Titel/zum Anfang des aktuellen Titels zu springen.

Wiedergabetasten*

Bedieren Sie mit diesen Tasten den Audioinhalt (S.5, 6).

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

(Suchen rückwärts)/(Suchen vorwärts)* Sucht ruckwärts/vorwärts.

HOME

Zeigt die oberste Menüebene im Frontblende-Display an.

DISPLAY

Wenn Sie diese Taste drücken, während ein Titel wiedergegeben wird oder die Wiedergabe angehalten ist, werden die Informationen im Frontblenden-Display in der folgenden Reihenfolge umgeschaltet.

SHUFFLE*

Schaltet den Zufallsmodus des iPod um.

REPEAT*

Schaltet den Wiederholmodus in der folgenden Reihenfolge um.

NOW PLAYING

Zeigt die aktuellen Wiedergabeinformationen im Frontblende-Display an.

• Die Bedienung variiert abhängig vom iPod.

中

Die über den iPod abspielbaren Dateiformate sind vom iPod abhängig.

Wiedergeben von Musik von USB-Geräten

1 Drücken Sie SOURCE am Hauptgerät oder auf der Fernbedienung, um die Audioquelle zu „USB“ umzuschalten (S.20).
2 Schließen Sie das USB-Gerät an den USB-Anschluss des Hauptgeräts an.

Wenn das USB-Gerät abspielbare Dateien enthalt, zeit die Anzeige im Display an der Vorderseite den Datenamen an und die Wiedergabe startet automatisch sortiert nach Erstellungsdatum und - Uhrzeit.

3 Wenn die Wiedergabe beginnnt, führen Sie die gewünschten Funktionen mit folgenden Bedienelementen aus.

Hauptgerät

Fernbedienung

SELECT/ENTER (Jograd)

Drehen Sie das Rad während der Wiedergabe, um zum nachsten Titel zu springen oder zum vorherigen Titel/zum Anfang des aktuellen Titels zu springen.

Wiedergabetasten

Bedieren Sie mit diesen Tasten den Audioinhalt (S.5, 6).

RETURN

Zeigt die vorherige Menüebene im Frontblende-Display an.

HOME

Zeigt die oberste Menüebene im Frontblende-Display an.

DISPLAY

Wenn Sie diese Taste drücken, während ein Titel wiedergegeben wird oder die Wiedergabe angehalten ist, werden die Informationen im Frontblenden-Display in der folgenden Reihenfolge umgeschaltet.

SHUFFLE

Schaltet den Zufallsmodus in der folgenden Reihenfolge um.

REPEAT

Schaltet den Wiederholmodus in der folgenden Reihenfolge um.

NOW PLAYING

Zeigt die aktuellen Wiedergabeinformationen im Frontblende-Display an.

• Wenn die Wiedergabe des Titels gestopt wird, startet die Wiedergabe des Titels, den Sie gehört haben, bei der{nachsten Wiedergabe am Anfang.
• Ausfuhrliche Informationen zu den abspielbaren Dateien finden Sie unter „ABSPIELBARE DISCS UND DATEIFORMATE“ (S.31).

SETUP-MENU

Mit dem Setup-MENU können Sie verschiedene Einstellungen these Gerats konfigurieren.

Bedienung des Setup-Menüss

Bedienung über die Fernbedienung

中

Ausfuhrliche Informationen zu den Bedienelementen des Hauptgerats oder der Fernbedienung finden Sie unter „BEDIENUNGSELEMENTE UND DEREN FUNKTION“ (S.5).

1 Drücken Sie SETUP zum Aufrufen des Setup-Menus (S.24). Um die Einträge des weiterführenden Setup-Menus (S.25) verfügbar zu machen, drücken Sie SETUP bei gedrückt gehaltener RETURN-Taste (am Hauptgerät).

Fernbedienung
Hauptgerät

Frontblende-Display

1 Network Configuration

2 Drücken Sie ▲/▼, um einen zu konfigurierenden Menüeintrag zu wahlen, und drücken Sie dann ENTER. Mit gewissen Menüeinträgen ist Schritt 2 zu wiederholen, um einen Untermenüeintrag zu wähle

1-1 DHCP

3 Drücken Sie / , um einen Parameter zu wahlen, und drücken Sie dann ENTER.

中

Mit gewissen Menüinträgen sind Nummern einzugeben. Drücken Sie in thisem Fall um das Ziel zuändern, und um eine Nummer zu wahlen, oder verwenden Sie die Zahlentasten. Drücken Sie dann zur Bestätigung ENTER.

Setup-Menüliste

Menu	Untermenü	Einstellungen(Fett: Vorgabe)	Funktion
Network Configuration	DHCP	On, Off	Wahlen Sie „On“, um die Netzwerkeinstellungen deses Gerätsautomatisch vom DHCP-Server konfigurieren zu halten, oder „Off“, um sie manuell zu konfigurieren.
	IP Address		Geben Sie die IP-Adresse an, wenn für „DHCP“ „Off“ gewähltist. *1
	Subnet Mask		Geben Sie die Subnetmaske an, wenn für „DHCP“ „Off“ gewähltist. *1
	Default Gateway		Geben Sie das Standard-Gateway an, wenn für „DHCP“ „Off“ gewähltist. *1
	DNS Server(P)		Geben Sie den primären DNS-Server an, wenn für „DHCP“ „Off“ gewähltist. *1
	DNS Server(S)		Geben Sie den sekundären DNS-Server an, wenn für „DHCP“ „Off“ gewähltist. *1
Network Information	MAC Address		Die MAC-Adresse这点es Geräts wird angezeigt. Die MAC-Adresse dient ebenfals als vTuner-Kennwort.
	Status		Der Netzwerk-Status这点es Geräts wird angezeigt(„Connected“ oder „Not connected“).
	System ID		Die System-ID wird angezeigt.
Network Standby		On, Off	Wahlen Sie „On“, um den Netzwerkbereitschaftsmodus zuaktivieren.
Auto Power Down		4 Hours,8 Hours,12 Hours,Off	Das Gerät wechselt automatisch in den Bereitschaftsmodus,wenn es für die festgelegte Zeit eingeschaltet war und keine Wiedergabe oder ein anderer Bedienvorgang durchgeführt wurde.
Dimmer		-3 bis 0	Stellt die Helligkeit des Frontblende-Displays ein.
Firmware Version			Die Firmwareversion这点es Geräts wird angezeigt.
Firmware Update		Network,USB	Aktualisieren Sie die Firmware des Geräts, nachdem Sie „Network“ oder „USB“ ausgewählten haben.Wenn „Press ENTER to start“ angezeigt wird, drücken SieENTER, um die Aktualisierung der Firmware zu starten.Bedienen Sie das Gerät erst, wenn „UPDATE SUCCESS“ angezeigt wird. Schalten Sie das Gerät dann einmal aus und wieder ein.

*1: Wenn „DHCP“ auf „On“ eingestellt ist, können Sie die vom DHCP-Server zugewiesenen Werte (IP-Adresse usw.) prüfen.

Weiterführendes Setup-MENU

Folgende Menüeintrage sind erst dann verfügbar, wenn Sie das Setup-Menu öffnen, indem Sie bei gedrückt gehaltener RETURN-Taste (am Hauptgerät) die SETUP-Taste (auf der Fernbedienung) drücken.

Menü	Einstellungen(Fett: Vorgabe)	Funktion
MAC Address Filter	On, Off	Wahlen Sie „On“, um die MAC-Adressen (bis zu 5) der Netzwerkkomponenten anzugeben, denen Zugriff auf das Gerätgestattet wird („Address1“ bis „Address5“). Wahlen Sie „Off“, um die MAC-Adresse-Filterfunktion zu deaktivieren.
Gapless Playback	On, Off	Wahlen Sie „On“ für eine pausenlose Wiedergabe (ohne Unterbrechung zwischen den Titeln). Wahlen Sie „Off“, um die pausenlose Wiedergabefunktion zu deaktivieren. Diese Funktion ist auf „SERVER“-Audioinhalte beschrankt.Wenn „Gapless Playback“ auf „On“ eingestellt ist, beginnnt diesen Gerät die Wiedergabe des folgenden Titels sofort nach Ende des aktuellen Titels. Hierbei bleiben gewisse Wiedergabefunktionen (Suchlauf, Wiederholung usw.) für den folgenden Track erhalten.
vTuner Account Reset	Yes, No	Wahlen Sie „Yes“ und drücken Sie ENTER auf der Fernbedienung, um das vTuner-Konto zurückzusetzen.Wenn Sie das vTuner-Konto zurücksetzen, werden Ihr Benutzername, das Password und die Lesezeichen zurückgesetzt.Um ein neuen Konto einzurichten, besuchen Sie die unter aufgeführte Website.http://yradio.vtuner.com/Sie benötigen die MAC-Adresse theses Geräts als ID für den Medienplayer sowie ihre E-Mail-Adresse.
Initialize	Yes, No	Wahlen Sie „Yes“, um die Einstellungen desses Geräts auf die Werksvorgaben zurückzusetzen. Die Rückstellung wird beim{nachsten Einschalten des Geräts wirksam.

STÖRUNGSEBEHIBUNG

Beziehen Sie sich auf die Tabelle unter, wenn these Gerät nicht richtig Funktioniert. Wenn das aufgetretene Problem unter nicht aufgeführ ist oder wenn die Anleitung das Problem nicht behebt, schalten Sie das Gerät aus, trennen Sie das Netzkabel und wenden Sie sich an den nachsten autorisierten Yamaha-Handler oder ein Servicecenter.

Allgemeines

Problem	Ursache	Abhilfe	Seite
Das Gerät kann nicht eingeschaltet werden.	Das Netzkabel ist nicht mit der AC IN-Buchse des Hauptgeräts oder einer Steckdose verbunden.	Schließen Sie das Netzkabel richtig an.	9
	Dieses Gerät wurde einem starken externen Stromschlag (wie Blitzschlag oder starke statische Elektrizität) ausgesetzt.	Schalten Sie theses Gerät aus,ziehen Sie den Netzstecker zunachst ab und steckenihn nach 30 Sekunden wieder ein; fahren Sie anschließend mit einer normalen Benutzung des Geräts fort.	—
	Der Schutzschalter wurde dreimal in Folge aktiviert.Wenn das Gerät diesen Zustand aufweist, blinking die Netzanzeige des Hauptgeräts, wenn Sie versuchen, das Gerät einszuschalten.	Als Sicherheitsmaßnahme ist die Möglichkeit zum Einsatzlen der Stromzufuhr deaktiviert. Wenden Sie sich an den nächsten Yamaha-Händler oder ein Servicecenter, um das Gerät reparieren zu halten.	—
Die Netzanzeige an der Frontblende blinkt.	Ein innerer Schaltkreis theses Geräts ist gestört.	Schalten Sie theses Gerät aus,ziehen Sie das Netzkabel ab und wenden Sie sich an den nächsten Yamaha-Händler oder ein Servicecenter.	—
Das Gerät schaltet sich plötzlich aus.	Das Gerät wechseln in den Bereitschaftsmodus.	Das Gerät wechseln in den Bereitschaftsmodus, nach dem die unter „Auto Power Down" im Setup-Menu eingestellte Zeit verstrichen ist.	24
Kein Sound.	Die Audioverbindung zwischen thisem Gerät und dem Verträker ist schlecht.	Schließen Sie das Audiokabel ordnungsgemäß an. Verwenden Sie ein anderes Audiokabel, wenn das Problem weiterhin besteht.	9
	Die Eingangseinstellung am Verträker stimmt nicht.	Wählen Sie am Verträker den Eingang, der thisem Gerät entspricht.	—
	Der Verträker ist mit den Digitalsignalen nicht kompatibel.	Verwenden Sie eine Analogsignalverbindung.	9
Es ist ein Rauschen zu hören.	Das Gerät befindet sich zu nah an einem digitalen oder Radiofrequenzgerät.	Stellen Sie das Gerät weiter entfernnt von solchen Geräten auf.	—
	Das Audiokabel zwischen thisem Gerät und dem Medienserver ist defekt.	Schließen Sie das Audiokabel ordnungsgemäß an. Verwenden Sie ein anderes Audiokabel, wenn das Problem weiterhin besteht.	—

Netzwerk

Problem	Ursache	Abhilfe	Seite
Die Fernbedienung funktioniert gar nicht oder nicht richtig.	Falscher Abstand oder Winkel.	Die Fernbedienung arbeitet in einem Bereich von maximal 6 m und 30 Grad zur Frontblende des Hauptgeräts.	4
	Direkte Sonneneinstrahlung oder Beleuchtung erreichen den Fernbedienungssensor des Geräts.	Ändern Sie den Lichteinfallwinkel, oder positionieren Sie das Gerät neu.	—
	Die Batterien sind entladen.	Tauschen Sie beide Batterien gegen neue aus.	4
Die Verträker-Steuertasten an der Fernbedienung steuern den Verträker nicht.	Ihr Verträker ist kein kompatibles Yamaha Modell. (Manche Yamaha Verträker sind über diese Tasten nicht steuerbar.)	Benutzen Sie die Fernbedienung Ihres Verträkers.	—

Problem	Ursache	Abhilfe	Seite
Die Netzwerkfungunktionfunktioniert nicht.	Die Netzwerkparameter (IP-Adresse) wurden nicht ordnungsgemäß abgerufen.	Aktivieren Sie die DHCP-Server-Funktion am Breitbandrouter und setzen Sie am Gerät „DHCP“ im Setup-MENU auf „On“. Wenn Sie die Netzwerkparameter manuell konfigurierten möchten, überprüften Sie, dass Sie eine IP-Adresse verwenden, die von keinem anderen Netzwerkgerät im Netzwerk verwendet wird.	24
Dieses Gerät erkennt den Digital Media Server (PC) nicht.	Die Medienfreigabe-Einstellung ist nicht korrekt.	Konfigurierten Sie die Medienfreigabe-Einstellung des Computers.	11
	Eine auf dem Computer installierte Sicherheitssoftware blockiert den Zugriff auf diese Gerät von Ihrlem Computer.	Überprüften Sie die Einstellungen der auf dem Computer installierten Sicherheitssoftware.	—
	Dieses Gerät und der Computer befinden sich nicht im gleichen Netzwerk.	Überprüften Sie die Netzwerkverbindungen und die Einstellungen des Breitbandrouters und verbinden Sie dann these Gerät und den Computer mit dem gleichen Netzwerk.	10
	Der Zugriff auf these Gerät wird durch die Funktion MAC-Adressfilter eingeschlossen.	Deaktivieren Sie die Funktion MAC-Adressfilter im Setup-MENU these Geräts.	24
	Es werden mehr als zwei Router verwendet, die sich bei den Netzwerkgeräten überlappen.	Trennen Sie die Internetverbindung vorübergehend und überprüften Sie das lokale Netzwerk oder verbinden Sie die zu verwendenden Netzwerkgeräte mit dem gleichen Router.	—
Die Dateien auf Ihr Computer können nicht angezeigt oder wiedergegeben werden.	Die Dateien werden von dieser Gerät oder dem Medienserver nicht unterstützt.	Verwenden Sie ein Dateifformat, das von diesen Gerät und dem Medienserver unterstützen wird. Ausführliche Informationen zu den vom Gerät unterstützen Dateifformaten finden Sie unter „ABSPIELBARE DISCS UND DATEIFORMATE“.	31
Gewisse Audiodateien sind mit thisem Gerät nicht abspielbar.	Sie versuchen beim iTunes Store erworbene DRM-geschützte Audiodateien wiederzugeben.	Beim iTunes Store erworbene DRM-geschützte Audiodateien konnen nicht wiedergegeben werden.	31

Audioinhalte im Internet

Problem	Ursache	Abhilfe	Seite
Das Internetradio kann nicht wiedergegeben werden.	Der gewährte Internet-Radiosender ist z.Z. nicht verfügbar.	Es gibt möglicherweise ein Netzwerkproblem beim Radiosender oder der Dienst wurde unterbrochen. Versuchen Sie den Sender später oder wahren einen anderen Sender.	—
	Der gewährte Internet-Radiosender sendet derzeit keinen Inhalt.	Eine Intemetradiosender senden zu bestimmen Tageszeiten keine Inhalte. Versuchen Sie den Sender später oder wahren einen anderen Sender.	—
	Der Zugriff auf das Netzwerk wird durch die Firewall-Einstellungen der Netzwerkgeräte eingeschrankt (wie z. B. durch den BreitbartandROUTer).	Überprüften Sie die Firewall-Einstellungen ihrer Netzwerkgeräte. Internetradio kann nur wiedergegeben werden, wenn es über den von jedem Radiosender festgelegten Port empfangen wird. Die Portnummer variiert abhängig vom Radiosender.	—

CD

Problem	Ursache	Abhilfe	Seite
Das Disc-Fach schließt nicht vollständig.	Ein Fremdkörper blockiert das Fach.	Überprüfen Sie das Disc-Fach sorgfältig und entfern den Sie den Fremdkörper.	—
Die Wiedergabe der Disc beginnnt nicht.	Die Disc ist beschädigt.	Überprüfen Sie die Disc sorgfältig und tauschen Sie sie gegebenenfalls aus.	—
	Auf dem Laser-Abtaster hat sich Feuchtigkeit niedergeschlagen.	Warten Sie nach dem Einsatzten des Geräts 20 bis 30 Minuten, bevor Sie versuchen, eine Disc wiederzugeben.	—
	Die Disc wurde falsch herum eingelegt.	Legen Sie die Disc mit der Beschrichtung nach oben ein.	—
	Die Disc ist verschmutzt.	Reinigen Sie die Disc.	32
	Das Format der MP3- oder WMA-Datei ist mit diesen Gerät nicht kompatibel.	Tauschen Sie die Disc gegen eine korrekt bespiefte Disc aus, die mit diesen Gerät abgespielt werden kann.	31
Die Wiedergabe der Disc beginnnt nicht.	Die CD-RW-Disc (wiederbeschreiben) wurde nicht korrekt bespielt.	Tauschen Sie die Disc gegen eine korrekt bespiele Disc aus, die mit thisem Gerät abgespielt werden kann.	31
	Bei der Disc handelt es sich um eine Disc mit außergewöhnlicher Form, die mit thisem Gerät nicht abgespielt werden kann.	Tauschen Sie die Disc gegen eine korrekt bespiele Disc aus, die mit thisem Gerät abgespielt werden kann.	31
Die Wiedergabe beginnnt verzögert oder an der falschen Stelle.	Die Disc ist zerkratzt oder beschädigt.	Überprüfen Sie die Disc sorgfältig und tauschen Sie sie gegebenenfalls aus.	32
Störgeräusche aus dem Disc-Fach.	Die Disc ist verbogen.	Tauschen Sie die Disc aus.	-

iPod/USB

Problem	Ursache	Abhilfe	Seite
Die iPod-Wiedergabe startet nicht, obwohl ein iPod angeschlossen ist.	Der angeschlossene iPod ist mit diesen Gerät nicht kompatibel.	Schließen Sie einen iPod an, der mit diesen Gerät kompatibel ist.	31
Die Wiedergabe des USB-Geräts beginnnt nicht.	Das USB-Gerät ist nicht ordnungsgemäß angeschlossen.	Schließen Sie das USB-Gerät erneut an.	20
	Das Format der MP3- oder WMA-Datei ist mit diesen Gerät nicht kompatibel.	Tauschen Sie die Datei gegen eine korrekt aufgezeichnete Datei aus, die mit diesen Gerät abgespielt werden kann.	31
	Das Gerät ist auf eine andere Audioquelle als „USB“eingestellt.	Drücken Sie SOURCE am Hauptgerät oder auf der Fernbedienung, um die Audioquelle zu „USB“ umzuschalten.	22

Frontblende-Displaymeldungen

Meldung	Status
Access error	Das Gerät kann nicht auf das USB-Gerät zugreifen.
	Das Gerät kann nicht auf den iPod zugreifen.
	Der angeschlossene iPod wird vom Gerät nicht unterstützt.
	Es liegt ein Problem mit dem Signalpfad vom Netzwerk zum Gerät vor.
Unable to play	Dieses Gerät kann den gewählten Inhalt nicht wiedergeben.
List updated	Die Inhaltsliste des Media Servers wurdeactualisiert.
No content	Dieses Gerätfindet keine Inhalte.
Not available	Die ausgeführte Bedienung ist nicht verfügbar.
Searching...	Das Gerät sicht nach Inhalt.
No disc	In die Disclude ist keine CD eingesetzt.
Connect error	Die Verbindung mit dem iPod oder USB-Gerät ist fehlgeschlagen.
No device	Der iPod oder das USB-Gerät ist nicht angeschlossen.
USB overloaded	Ein Überstrom fließt durch das USB-Gerät.
Loading...	Der angegebene Inhalt wird geladen.
Unknown iPod	Der angeschlossene iPod ist nicht kompatibel.

ZUSÄTZLICHE INFORMATIONEN

Dieser Abschnitt umfasst allgemeine Konzepte zu den Themen DLNA (Digital Living Network Alliance) und NAS (Network Attached Storage).

■ DLNA

,DLNA" steht fur Digital Living Network Alliance, einer Forderrichtlinie zur Standardisierung der Interoperabilität von Heimnetzwerkgeräten wie digitaler Unterhaltungselektronik.

DLNA-Komponenten werden in vier Geräteklassen unterteilt: Digital Media Server (DMS), Digital Media Renderer (DMR), Digital Media Player (DMP) und Digital Media Controller (DMC).

Ein „Digital Media Server (DMS)“ ist ein Gerät zum Speichern und Verteilen digitaler Inhalte wie Musikdateien. PCs und NAS stellen für das System, das diesen Gerät verwendet, „Digital Media Server (DMS)“ dar.

Ein „Digital Media Controller (DMC)“ ist ein Gerät zum Steuern digitaler Inhalte. Die Spezialanwendung für Mobilgeräte entspricht dem „Digital Media Controller (DMC)“ für das System, das diesen Gerät verwendet.

Ein „Digital Media Renderer (DMR)“ ist ein Gerät wie diesen, welches Befehle von einem „Digital Media Controller (DMC)“ erhalten und digitale Inhalte wiedergeben kann.

Ähnlich ist ein „Digital Media Player (DMP)“ ein Gerät, das digitale Inhalte wiedergeben kann, die auf dem „Digital Media Server (DMS)“ gespeichert sind.

NAS

"NAS" steht fur Network Attached Storage. Indem Sie ihren NAS und das Heimnetzwerk direkt über ein Netzwerkkabel verbinden, kann der NAS als Speichergerät genutzt werden, wie z. B. als Festplattenlaufwerk. Wenn der NAS mit DLNA kompatibel ist, konnen Sie Musik, Bilder und这部电影 im gleichen Heimnetzwerk wie der digitale Medienserver freigegeben.

ABSPIELBARE DISCS UND DATEIFORMATE

Abspielbare Medien und Geräte

Unterstützte PCs

Computer mit Windows Media Player 11 oder Windows Media Player 12 installiert.

Unterstutzer NAS

NAS, der mit DLNA Version 1.5 kompatibel ist.

Unterstützte USB-Geräte

Gerät	Klasse/Protokoll	Dateifor-mate
USB-Speicherge-räte	MSC (Massen-speicherklasse)	FAT16/32
USB-Audiopolyer	MSC (Massen-speicherklasse)	FAT16/32

Hinweise

• Manche Geräte Funktionieren möglicherweise nicht einwandfrei, auch wenn sie den Voraussetzungen entsprechen.
• Dieses Gerat unterstützt keine verschlüssenen USB-Speichermedien.
• Schlieben Sie keine anderen Geräte als Geräte der USB-Massenspeicherklass an: USB-Ladegeräte, USB-Hubs, PCs, externe Festplatten usw.
• Yamaha und seine Zulieferer übernehmen keine Haftung für den Verlust von Daten, die auf USB-Geräten gespeichert sind, die an these Gerät angeschlossen werden. Es empfehl't sich, Sicherungskopien der Datenien anzulegen.
• Die Wiedergabe und die Stromversorgung sind nicht bei allen Arten von USB-Geräten gewährleistet.

Uber den USB-Anschluss unterstützen iPod-Modelle

iPod	iPhone	iPad
iPod touch, iPod nano (2. bis 6. Generation)	iPhone, iPhone 3G, iPhone 3GS, iPhone 4, iPhone 4S	iPad, iPad 2, iPad (3. Generation)

• Stand August 2012

Hinweise

• iPod wird unter der Bedingung lizenziert, dass Einzelpersonen nicht urheberrechtlich geschütztes Material nur für private Zwecke nutzen bzw. nur für die Vervielfältigung und Wiedergabe genehmigtes Material vervielfältigen und abspielen. Die Verletzung des Urheberrechts ist gesetzlich verboten.
• Yamaha und seine Zulieferer übernehmen keine Haftung für den Verlust von Daten, die auf iPod-Geräten gespeichert sind, die an diesen Gerät angeschlossen werden. Es empfeht sich, Sicherungskopien der Dateien anzulegen.

Unterstutzte Mobilgeräte

Ausfuhrliche Informationen finden Sie auf der Yamaha-Website.

■ Abspielbare Discs

Verwenden Sie CDs der folgenden Typen.

Kenn-zeichnung	Details
COMPACT DISC DIGITAL AUDIO	CDs (digitaler Ton)
COMPACT DISC DIGITAL AUDIO Recordable	CD-R- und CD-RW-Discs (digitaler Ton) • CD-R- oder CD-RW-Discs, die eine der folgenden Kennzeichnungen aufweisen. FOR CONSUMER FOR CONSUMER USE FOR MUSIC USE ONLY • Nur abgeschlossene CD-R- oder CD-RW-Discs.
COMPACT DISC REWRTABLE
COMPACT DISC REWRTABLE
COMPACT DISC REWRTABLE	Mit thisem Gerät können CD-R/CD-RW-Discs oder Discs, die nicht korrekt bespielt wurden, möglicherweise nicht abgespielt werden.
COMPACT DISC DIGITAL AUDIO TEXT	CD-TEXT-Discs Bei der Wiedergabe einer CD mit CD TEXT werden den Disc-Titel, der Name des Künstlers und der Name des Titels zusammen zur Zeitanzeige angezeigt.

So{lassen Sieeine 8-cm-CD (Single-CD) wiedergeben

Legen Sie sie in die innere Vertiefung des Disc-Fachs.
Legen Sie keine normale 12-cm-CD auf eine 8-cm-CD.

Hinweise

• Verwenden Sie keine Disc mit einer ungewöhnlichen Form (Herz usw.), die im Handel erhältlich sind, da sie das Gerät beschädigten konnten.
• Verwenden Sie keine Disc, auf der sich Aufkreber, Klebstoff o. Å. befindet. Wenn Sie eine solche Disc verwenden, kann sie im Gerät stecken bleiben oder das Gerät beschädigten.

■ Hinweise zur Handhabung von Discs

• Behandeln Sie Discs immer mit Sorgfalt, so dass die Oberfläche nicht zerkratzt wird. Achten Sie darauf, dass sich die Disc nicht verformt.

• Reinigen Sie die Wiedergabeoberfläche mit einem sauberen, trockenen Tuch. Verwenden Sie keine Disc-Reinigungsmittel, Sprays oder andere chemische Reinigungsmittel.
• Wischen Sie nicht in kreisförmigen Bewegungen über die CD, sondern immer von der Mitte nach außen.

• Verwenden Sie zum Schreiben auf der beschreibbaren Disc-Section einen Filzstift.
• Wenn eine Disc nicht mehr abgeschpielt werden soll, erhöhen Sie sie aus dem Gerät heraus und bewahren Sie sie in einer geeigneten Höhe auf.
• Setzen Sie Discs nicht über einen längeren Zeitraum direktem Sonnenlicht, hohen Temperaturen oder hoher Luftfeuchtigkeit aus.

Hinweis

Verwenden Sie keinesfalls Linsenreiniger, da diese Störungen verursachen können.

Abspielbare Discs und Dateiformate

DLNA/USB

Formate	Abtastfrequenz (kHz)	Quantisierungsbit
WAV*1	8 bis 192	16/24
MP3*2	8 bis 48	16
WMA*3	8 bis 48	16
AAC	8 bis 48	16
FLAC	8 bis 192	16/24
ALAC*4	44,1 bis 48	16

1 Nur Linear PCM-Dateiformate können wiedergegeben werden.
2 MP3 PRO-Dateien werden nicht Unterstützung.
3 WMA PRO- und Lossless-Dateien werden nicht Unterstützung.
4 ALAC steht für Apple Lossless Audio Codec.

#

Die über den iPod abspielbaren Dateiformate sind vom iPod abhängig.
- Mit Mehrkanal aufgezeichnete Dateien werden nicht unterstützt.
- Die Wiedergabe erfolgt bei USB in der Reihenfolge von Datum und Uhrzeit der Dateierstellung.

Discs

Formate	Abtastfrequenz (kHz)	Quantisierungsbit
MP3	8 bis 48	16
WMA	16 bis 48	16

Hinweise

• Die Wiedergabe von MP3- oder WMA-Dateien startet in alphanumericer Reihenfolge.
• Urheberrechtlich geschützte WMA (DRM)-Dateien können mit thisem Gerät nicht wiedergegeben werden.
  Die Disc muss mit ISO 9660 kompatibel sein.
• Die verstrichene Spieldauer wird möglicherweise nicht korrekt angezeigt, wenn Inhalte mit variablen Bitraten wiedergegeben werden.

TECHNISCHE DATEN

EIN-/AUSGÄNGE

• NETWORK Ethernet-Verbindung .....100Base-TX/10Base-T DLNA-Version .....1.5
  ANALOG OUT Zweikanal (L/R)
• DIGITAL OUT Optisch. × 1 Koaxial. × 1
• USB. ×1

AUDIOABSCHNITT

• Ausgangspegel 1 kHz, 0 dB, fs 44,1 kHz 2,0 ± 0,3 V
• Signal-Rauschspannungsabstand (IHF A Netzwerk) 1kHz , 0 dB, fs 44,1 kHz 110 dB oder mehr
• Dynamikbereich 1 kHz, 0 dB, fs 44,1 kHz ..... 100 dB oder mehr
• Klirrfaktor 1 kHz, 0 dB, fs 44,1 kHz 0,003 % oder weniger
• Frequenzgang (CD)
  fs 44,1 kHz. 2 Hz bis 20 kHz, -3 dB (NETZWERK)
  fs 48 kHz. 2 Hz bis 24 kHz, -3 dB
  fs 96 kHz. 2 Hz bis 48 kHz, -3 dB
  fs 192 kHz. 2 Hz bis 96 kHz, -3 dB

ALLGEMEINES

• Stromversorgung [Modell für Europa] 230-240 V Wechselstrom, 50 Hz [Modelle für USA und Kanada] 120 V Wechselstrom, 60 Hz [Modell für Asien] 110-120/220-240 V Wechselstrom, 50/60 Hz [Modell für Australien] 230-240 V Wechselstrom, 50 Hz [Modell für China] 220 V Wechselstrom, 50 Hz
  Leistungsaufnahme 28 W
  Leistungsaufnahme im Bereitschaftsmodus wenn der Netzwerkbereitschaftsmodus aktiviert ist (Bezugsdaten).....3,5 W
  Leistungsaufnahme im Bereitschaftsmodus wenn der Netzwerkbereitschaftsmodus deaktiviert ist (Bezugsdaten) 0,35 W
  Abmessungen (B× H× T) 435x96x313,3 mm
  Gewicht 5,25 kg

• Änderungen der technischen Daten jederzeit ohne Vorankündigung vorbehalten.

iPod, iPhone, iPad

iPad, iPhone, iPod, iPod nano und iPod touch sind Markenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern.

,Made for iPod",,Made for iPhone" und ,Made for iPad" bedeuten, dass ein elektronisches Zusammenarbeit speziell für den Anschluss an den iPod, das iPhone bzw. iPad konstruiert ist und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht. Apple ist für den Betrieb theseis Geräts oder die Einhaltung der Sicherheits- und behördlichen Standards nicht verantwortlich. Beachten Sieitte, dass sich die Verwendung desses Zubehörs mit einem iPod, iPhone oder iPad auf die Drahtlosleistung auswirken kann.

Android™ ist ein Markenzeichen von Google Inc.

WindowsTM

Windows ist in den USA und anderen Ländern ein eingetragenes Warenzeichen der Microsoft Corporation.

Windows XP, Windows Vista, Windows 7, Windows Media Audio und Windows Media Player sind in den USA und/oder anderen Ländern eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation.

DLNATM und DLNACERTIFIEDTM sind Warenzeichen oder eingetragene Warenzeichen von Digital Living Network Alliance. Alle Rechte vorbehalten. Nicht genehmigte Verwendung ist streng verboten.

Fraunhofer

Institut

Integrierte Schaltungen

MPEG Layer-3 Audio-Codierungstechnologie unter Lizenz von Fraunhofer IIS und Thomson.

OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.

MEDFÖLJANDE TILLBEHÖR 4

FÖRBEREDA FJÄRRKONTROLLEN 4

MEDFÖLJANDE TILLBEHÖR

Fjarrkontrollsensor (s.4)

SPELA UPP MUSIKFILER PÄ DIN PC/NAS

Meny für avanceradinstalling

Integrierte Schaltungen

Integrierte Schaltungen

Integrierte Schaltungen

VAAK GESTELDE VRAGEN

VAAK GESTELDE VRAGEN 2

MEEGELEVERDE ACCESSOIRES. 4

VOORBEREIDING VAN DE

AFSTANDBEDIENING 4

BEDIENINGSELEMENTEN EN FUNCTIES... 5

Voorpaneel 5

Afstandsbediening. 6

Achterpaneel 8

AANSLUITINGEN 9

AFSPEELBARE SCHIJVEN EN

BESTANDSINDELINGEN. 31

Afspeelbare media en apparaten 31

TECHNISCHE GEGEVENS. 33

(Achteruit springen)

Springt awhile.

(Doort springen)

Springt vooruit.

/ / (Cursorknoppen)/ENTER

AFSPEELBARE SCHIJVEN EN BESTANDSINDELINGEN

Afspeelbare media en apparaten

Ondersteunde pc

Integrierte Schaltungen

MPEG Layer-3-audiocoderingstechnologie wird gebrukt onder licentie van Fraunhofer IIS en Thomson.

Institut Integrierte Schaltungen

TexhoJIOrHn KoIINPOBaHn ayIINOCHTHaIOB MPEG Layer-3 nCIOJIb3yETcno JInCeH3nn Fraunhofer IIS n Thomson.

Information about software
Information sur le logiciel
Information uber Software
Information om programvara
Informazioni sul software
Información sobre el software
Informatie over software
IInΦopMaunO nporpaMMHom oecneueHH

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Pb

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollenen benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/ EC, bringen Sieitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien themselvesie, wertvolle Ressourcen zu schützen und verhindern möglichene negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Mullentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien,CONTACTieren Sieitte ihre ortliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Antikel ausrangieren möchten, kontaktieren Sieitte ihre ortlichen Behörden oder ihren Handler und Fragen Sie nach der sichgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

Svenska

VORSICHT MIT DEM LASER

Dieses Gerät enthalt einen Laser. Um unnötige Augenverletzungen zu vermeiden, sollen den Sie alle Wartungs- und Reparaturarbeiten einem qualifizierten Wartungstechniker überlassen.

GEFAHR

Sichtbare Laserstrahlen bei geöffneter Abdeckung. Achten Sie darauf, nicht direkt in den Laserstrahl zu blichen. Wenn diese Gerät an eine Netzdose angeschlossen ist, blichen Sie niemals in die Öffnung der Disc-Schublade oder in andere Öffnungen.

LASER

Typ Halbleiterlaser GaAs/GaAlAs

Wellenlange 790 nm

Ausgangsleistung 10mW

LASERSÄKERHET
