IPCAM DM02 - Bewakingscamera CHACON - Gratis gebruiksaanwijzing en handleiding

Type product	Buitenbewakingscamera met zonnepaneel
Merk	CHACON
Model	IPCAM DM02
Resolutie	2 megapixels (1920 x 1080)
Kijkhoek	100°
Rotatie	Kantelen 90°, draaien 320°
Infrarood nachtzicht	LED met hoog vermogen met ICR, bereik 15 m
Kleuren nachtzicht	4 witte LED's, bereik 25 m
Bewegingsdetectie	Afstand tot 12 m
Audio	Tweerichtingsverkeer met microfoon en luidspreker
Voeding	Zonnepaneel met oplaadbare batterij 13200 mAh
Stroomverbruik in stand-by	0,008 W
Stroomverbruik tijdens werk	2 W (dag) / 3 W (nacht)
Opslag	Micro SD-kaart tot 128 GB
Connectiviteit	Wi-Fi 2,4 GHz (IEEE 802.11b/g/n)
Beschermingsgraad	IP65
Bedrijfstemperatuur	-15°C tot 60°C
Bedrijfsvochtigheid	0% tot 90% RV
Afmetingen camera (met antennes)	243 x 170 x 115 mm
Afmetingen zonnepaneel	243 x 170 x 45 mm
Compatibele app	My Chacon (iOS/Android) en DiO One
Installatie	Zonnepaneel naar de zon richten, app voor configuratie

Veelgestelde vragen - IPCAM DM02 CHACON

Hoe installeer ik de IPCAM DM02 camera?

Plaats de 6 batterijen in het zonnepaneel, laad het 8 uur op met de USB-kabel. Schroef de muurbevestiging vast, sluit de kabel van het paneel aan op de camera en zorg dat de waterdichte dop goed is aangedraaid. Zet de batterijschakelaar op ON. Configureer via de app My Chacon voordat u de camera definitief buiten bevestigt.

Hoe verbind ik de camera met Wi-Fi?

Zorg ervoor dat uw Wi-Fi-netwerk op 2,4 GHz werkt. Download de app My Chacon, maak een account aan, tik op '+' rechtsboven, selecteer het producttype en volg de instructies op het scherm. De camera moet aan staan (schakelaar ON).

Wat moet ik doen als de camera niet aangaat?

Controleer of de batterijen correct zijn geplaatst en de batterijschakelaar op ON staat. Als het lampje uit is, laad het zonnepaneel dan 8 uur op via de USB-poort. Als het probleem aanhoudt, houd de resetknop 5 seconden ingedrukt.

Hoe gebruik ik kleuren nachtzicht?

Activeer in de app My Chacon de optie 'kleuren nachtzicht'. De 4 witte LED's gaan aan om tot 25 meter te verlichten. Het infrarood nachtzicht werkt automatisch bij weinig licht.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de resetknop 5 seconden ingedrukt. Een geluidssignaal geeft aan dat de reset is voltooid. De camera start opnieuw op en u moet hem opnieuw configureren via de app.

Welke Micro SD-kaart moet ik gebruiken en hoe formatteer ik deze?

Gebruik een Micro SD-kaart tot 128 GB. Plaats deze in de daarvoor bestemde sleuf. Formateer de kaart vóór het eerste gebruik via de app My Chacon of op de computer in FAT32.

De bewegingsdetectie werkt niet goed, wat te doen?

Controleer of de gevoeligheid is ingesteld in de app. Het detectiebereik is 12 m. Zorg ervoor dat de camera stevig is bevestigd en de sensor niet wordt geblokkeerd. Het groene lampje knippert bij detectie.

Hoe gebruik ik tweerichtingsaudio?

Houd in de app My Chacon de microfoonknop ingedrukt om te praten. Laat los om te luisteren. De camera heeft een ingebouwde luidspreker en microfoon.

Wat is de batterijduur en hoe laad ik deze op?

De batterij van 13200 mAh wordt opgeladen via het zonnepaneel of via de USB-poort (DC5V). Onder normale omstandigheden houdt het zonnepaneel de lading op peil. Bij weinig zonlicht gebruikt u de USB-kabel. Het stroomverbruik in stand-by is zeer laag (0,008W).

Hoe richt ik het zonnepaneel voor optimale efficiëntie?

Richt het paneel naar het zuiden (op het noordelijk halfrond) met een hoek van ongeveer 30 tot 45 graden. Vermijd schaduw. De camera is ontworpen om buiten te worden geïnstalleerd met het geïntegreerde zonnepaneel.

GEBRUIKSAANWIJZING IPCAM DM02 CHACON

0. Verkorte handleiding

1. Productbeschrijving
2. Zonnepaneel & productinstallatie
3. Configureren van het apparaat
4. Technische informatatie

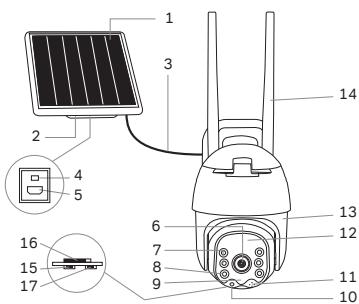

1. Productbeschrijving

1.Zonnepaneel
2. Batterijcabine (6 stukken)
3. Waterdichte stroomkabel 1,5m
4. Aan/uit batterij knop
5. DC5V USB-poort
6. Lens
7. Witte LED
8. IR-LED
9. Licht indicator
10. Licht sensor
11. Microfoon
12. Menselijke bewegingsdetectiesensor
13. Spreker
14. Wi-Fi antenne
15. Reset knop
16. Micro SD-kaartsleuf
17. Aan/uit-knop

Geenlicht	Geen batterij ofuitgeschakeld
Knipperend roodlicht	Niet geconfigureerd
Roodlicht	Geen Wi-Fi verbinding
Continu blauwlicht aan	De camera werkt correct
Groenlicht	Beweging waargenomen

Opmerking: Houd om het apparaat te resetten de Reset-knop 5 seconden ingedrukt. De camera LAST pieptonen horen als hij hiermee maar is.

1. Installatie van zonnepANELen en camera's

1. Plaats de 6 bijgeleverde batterijen in het batterijenvak van het paneel.
2. Voor optimal gebruik laadt u het zonnepaneel gedurende 8(uur op met de meegeleverde USB-stroomkabel.
3. Schroef de muursteen in het paneel en verbind de kabel van het paneel met die van de camera. Let op de juiste richting en schroef de waterdichte dop goed vast om schade door waterlekkage te voorkommen.
4. Zet de batterijknop aan.
5. Nadat de camera is geconfigureerd voor Wi-Fi, installeert u het paneel en de camera buiten. Zorg ervoor dat het zonnepaneel correctaar de zonnerichting is gedraaid om de efficienty van het product te maximaliseren.

2. Configureren van de camera

Stap 1 Sluit de camera aan op het zonnepaneeel en houdervoigens de aan/uit-knop van de camera gedurende 3 sec. ingedrukt.
Stap 2 Verbind je smartphone met het Wi-Fi networkk (zorg ervoor dat je Wi-Fi 2,4GHz is)
Stap 3 Download de «My Chacon» appuit de Apple Store of Android Play Store, affhankelijk van je toestel. Deze camera is ook compatabel met de DiO One app.
Stap 4 Start «Mijn Chacon» app en meld je aan voor het eerste gebruik.
Step 5 Tik op «» in de rechterbovenhoek en selecteer het producttypat dat u wilt toevoegen in de lijst. Volg dan de instructecties op het scherm.

Opmerking: - Als u meerdere camera's heeft, herhaal dan stap 5 om de apparaten een voor een toe te voegen.

• Om te verbinden met een anderer wif-network, moet u de fabrieksinstellungen van de camera herstellen en stap 5 uitvoeren om de camera toe te voegen.

Belangrijkste kenmerken notities:

• Micro SD kaart gebruik - Formatteer TF kaart voor gebruik.
• Nachtzeit in kleur - Selecteer op de My Chacon App, de nachtzeit in kleur om de 4 LED lampjes aan te zetten.
• Luisteren en praten - houd de APP's knop ingedrukt tijdens het praten.

Download voor meer informatie de gebruikershandleiding op www.chacon.com

Specifications

Camera

Resolutie	2 Mega pixels
Maximale resolutie	1920 × 1080
Lens	1/ 2,9" CMOS
Kijkhoek	100°
Rtable	Tilt: 90°. / Pan: 320°
Infrarood nachtzeit	Hoog vermogen LED met ICR - 15 m
Nachtzeit in kleur	Schakelaar op 4 witte LED - 25 m
Bewegingsdetectie afstand	12 m
IP-bescherming	IP65
Bedrijftstemperatuur	-15°C to 60°C
Werkende vochtigkeit	0% to 90% RH
Stroomverbruik in stand-by	0,008W
Werkmodus stroomverbruik	Daytime 2W / Nighttime 3W
Opslag	Micro SD kaart (Max 128G)
Audio	Tweeweg audio
LED-lampen	4x 1W LED
Wi-Fi-standard	IEEE802.11b/g/n
Frequentie	2.4 GHz ~ 2.4835 GHz
Max Vermogen	< 100 mW ERP
Grootte (mm) met Wi-Fi-antennes	243 × 170 × 115 mm

Zonnepaneel

Minimaal uitgangsvermogen	8W / ≥ 7,33W
Open circuit spanning	≥ 5,59V
Standaard werkspanning	≥ 4,75V
Standaard werkstroom	≥ 1,5439A
Kortsluitstroom	≥ 1,6439A
Omzettingsefficiëntie zonnecel	≥ 19,5%
Aansluiting	1,5m waterdichte ronde connector
Batterijcapaciteit	13200mAh
Afmetingen	243 x 170 x 45 mm

Gelijkstroom (DC)

Gooi batterijen of afgedankte producten Niet bij het huishoudelijk afval (huisvuil). De gevaarlijke stoffen die ze kunjnen bevatten, kunjnen schadelijk zijn voor de gezondheid of het milieu. Laat uw winkelier们都ctien terugnemen of maak gebruik van de door uw gemeente Voorgestelde geschienen afvalinzameling.

Hierbij verklaar ik, Chacon, dit het type radioapparaatuur IPCAM-DM02 conform is met Richtlij 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internadres:
