IPCAM DM02 - Telecamera di sorveglianza CHACON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza esterna con pannello solare
Marca	CHACON
Modello	IPCAM DM02
Risoluzione	2 megapixel (1920 x 1080)
Angolo di visione	100°
Rotazione	Inclinazione 90°, rotazione 320°
Visione notturna a infrarossi	LED ad alta potenza con ICR, portata 15 m
Visione notturna a colori	4 LED bianche, portata 25 m
Rilevamento di movimento	Distanza fino a 12 m
Audio	Bidirezionale con microfono e altoparlante
Alimentazione	Pannello solare con batteria ricaricabile 13200 mAh
Consumo in stand-by	0,008 W
Consumo in lavoro	2 W (giorno) / 3 W (notte)
Archiviazione	Scheda Micro SD fino a 128 GB
Connettività	Wi-Fi 2,4 GHz (IEEE 802.11b/g/n)
Grado di protezione	IP65
Temperatura di funzionamento	-15°C a 60°C
Umidità di funzionamento	0% a 90% HR
Dimensioni telecamera (con antenne)	243 x 170 x 115 mm
Dimensioni pannello solare	243 x 170 x 45 mm
Applicazione compatibile	My Chacon (iOS/Android) e DiO One
Installazione	Pannello solare da orientare verso il sole, applicazione per configurazione

Domande frequenti - IPCAM DM02 CHACON

Come installare la telecamera IPCAM DM02?

Posiziona le 6 batterie nel pannello solare, caricalo per 8 ore con il cavo USB. Avvita il supporto a muro, collega il cavo del pannello alla telecamera assicurandoti di stringere bene il tappo stagno. Metti l'interruttore della batteria su ON. Configura tramite l'app My Chacon prima di fissare definitivamente all'esterno.

Come connettere la telecamera al Wi-Fi?

Assicurati che la tua rete Wi-Fi sia a 2,4 GHz. Scarica l'app My Chacon, crea un account, premi su '+' in alto a destra, seleziona il tipo di prodotto e segui le istruzioni a schermo. La telecamera deve essere accesa (interruttore ON).

Cosa fare se la telecamera non si accende?

Verifica che le batterie siano installate correttamente e che l'interruttore della batteria sia su ON. Se la spia è spenta, ricarica il pannello solare tramite la porta USB per 8 ore. Se il problema persiste, tieni premuto il pulsante di reset per 5 secondi.

Come utilizzare la visione notturna a colori?

Nell'app My Chacon, attiva l'opzione 'visione notturna a colori'. Le 4 LED bianche si accenderanno per illuminare fino a 25 metri. La visione a infrarossi è automatica in condizioni di scarsa luminosità.

Come ripristinare la telecamera alle impostazioni di fabbrica?

Tieni premuto il pulsante di reset per 5 secondi. Un suono indica la fine dell'operazione. La telecamera si riavvierà e dovrai riconfigurarla tramite l'app.

Quale scheda Micro SD utilizzare e come formattarla?

Utilizza una scheda Micro SD fino a 128 GB. Inseriscila nell'apposito slot. Prima del primo utilizzo, formatta la scheda tramite l'app My Chacon o su computer in FAT32.

Il rilevamento di movimento non funziona bene, cosa fare?

Verifica che la sensibilità sia regolata nell'app. La distanza di rilevamento è di 12 m. Assicurati che la telecamera sia ben fissata e che il sensore non sia ostruito. La spia verde lampeggia in caso di rilevamento.

Come utilizzare l'audio bidirezionale?

Nell'app My Chacon, tieni premuto il pulsante microfono per parlare. Rilascia per ascoltare. La telecamera dispone di altoparlante e microfono integrati.

Qual è l'autonomia della batteria e come ricaricarla?

La batteria da 13200 mAh si ricarica tramite il pannello solare o tramite la porta USB (DC5V). In condizioni normali, il pannello solare mantiene la carica. In caso di scarsa insolazione, utilizza il cavo USB. Il consumo in stand-by è molto basso (0,008W).

Come orientare il pannello solare per un'efficienza ottimale?

Orienta il pannello verso sud (nell'emisfero settentrionale) con un angolo di circa 30-45 gradi. Evita le ombre portate. La telecamera è progettata per essere installata all'esterno con il pannello solare integrato.

MANUALE UTENTE IPCAM DM02 CHACON

0. Guide de démarriage rapide

1.Description du produit
2. Installation du panneau solaire et du produit
3. Configuration de laamera
4. Information techniques

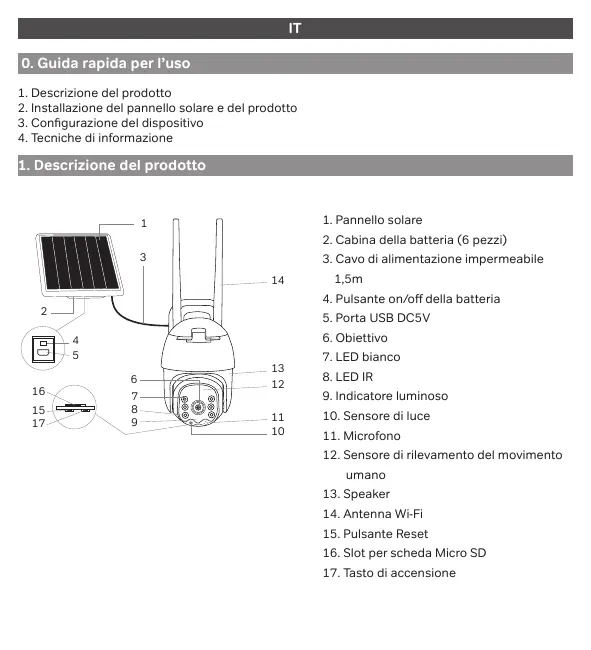

1.Description du produit

1. Panneau solaire
2. Cabine à batterie (6 pieces)
3. Câble d'alimentation étanche 1,5m
4. Bouton de batterie On/OFF
   5.Port USB DC5V
   6.Objectif
5. LED blanc
6. LED IR
7. Indicateur lumineux
8. Capteur de lumière
9. Microphone
10. Détector de mouvement humain
11. Haut-parleur
12. Antenne Wi-Fi
13. Bouton de réinitialisation
14. Emplacement pour carte Micro SD
15. Bouton de mise sous tension

Aucune lumière	Sans batterie ou eteint
Lumière rouge clignotante	Non configuré
Lumière rouge	Pas de connexion Wi-Fi
Lumière bleue continue allumée	Laamera fonctionne correctement
Lumière verte	Détction de mouvement

Remarque: Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes. Laamera émet un son lorsque l'opération est terminée.

1. Installation du panneau solaire et de la camera

1. Placez les 6 piles fournies dans le compartment des piles du panneau.
2. Pour une meilleure utilisation, chargez le panneau solaire pendant 8 heures avec le cable d'alimentation USB fourni.
3. Vissez le support mural au panneau et reliez le cable du panneau à celui de laamera. Veiliez à le placer dans le bon sens et à visser correctement le bouchon étanche pour éviter tout dommage du à une fuite d'eau.
4. Mettre le bouton de la batterie sur «On».
5. Àprou la configuration de la camera au Wi-Fi, installez le panneau et la camera à l'extérieur. Assurez-vous que le panneau solaire est correctement orienté dans la direction du soleil pour maximiser l'efficacité du produit.

2. Configuration de laamera

Étape 1 Branchez laamera au panneau solaire, puis appuyez sur la touche de mise sous tension de laamera et maintainé-la enfinçée pendant 3 secondes.
Étape 2 Connectez votre smartphone au réseau Wi-Fi (assurez-vous que votre Wi-Fi est à 2,4GHz).
Etape 3 Téchéchargez l'application «My Chacon» depuis l'Apple Store ou l'Android Play Store en fonction de votre apparèil. Cét apparèil est également compatible avec l'application DiO One.
Étape 4 Lancez l'appli «My Chacon» et inscrivez-vous pour la première utilisation.
Étapé 5 Appuyez sur « + » dans leoin supérieur droit et sélectionné que type de produit que vous sauhaite ajuster dans la liste. Suivez ensuite les instructions à l'écran.

Remarque: - Si vous avez plusieurs caméras, veuillez suivir à nouveau l'étape 5 pour les ajuster une par une.

• Pour modifier le réseau Wi-Fi, veilleez restaurer les parametres d'usine de laamera et suive l'etepe 5 pour ajouter laamera.

Notes sur les caractéristiques principales :

• Utilisation de la carte Micro SD - Formatez la carte TF avant de l'utiliser.
• Vision nocturne en couleur - Sélectionnez sur l'application My Chacon l'option vision nocturne en couleur pour allumer les 4 LED.
• Écouter et parler - gardez la pression sur le bouton de l'application lorsque vous parlez.

Pour de plus amples informations, veiliez télécharger le manuel d'utilisateur sur www.chacon.com

Specifications

Caméra

Résolution	2 Mega pixels
Résolution maximale	1920 × 1080
Objectif	1/ 2,9" CMOS
Angle de vue	100°
Rotation	Tilt: 90°. / Pan: 320°
Vision nocturne infrarouge	LED haute puissance avec ICR - 15 m
Vision nocturne en couleur	Allumer 4 LED blanches – 25 m
Distance de détction de mouvement	12 m
Indice de protection	IP65
Température de travail	-15°C to 60°C
Humidité de travail	0% to 90% RH
Consommation en mode veille	0,008W
Consommation en mode de travail	En journée 2W / La nuit 3W
Stockage	Micro SD card (Max 128G)
Audio	Audio bidirectionnel
Lumières LED	4x 1W LED
Standard Wi-Fi	IEEE802.11b/g/n
Fréquence	2.4 GHz ~ 2.4835 GHz
Puisance Max	< 100 mW ERP
Taille (mm) avec antennes Wi-Fi	243 X 170 X 115 mm

Panneau solaire avec batterie

Puisance de sortie minimale	8W / ≥ 7,33W
Tension en circuit ouvert	≥ 5,59V
Tension de travail standard	≥ 4,75V
Courant de travail standard	≥ 1,5439A
Courant de court-circuit	≥ 1,6439A
Rendement de conversion des cellules solaires	≥ 19,5%
Connexion	Connecteur circulaire étanche de 1,5m
Capacité de la batterie	13200mAh
Dimensions	243 x 170 x 45 mm

Courant Continu (CC)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets menagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprene des produits par leur distributeur ou utilisez la collecte selective des déchets proposée par cette commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type IPCAM-DM02 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformity

Cet apparell et ses acces: se recyclant
