IPCAM DM02 - Cámara de vigilancia CHACON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia exterior con panel solar
Marca	CHACON
Modelo	IPCAM DM02
Resolución	2 megapíxeles (1920 x 1080)
Ángulo de visión	100°
Rotación	Inclinación 90°, rotación 320°
Visión nocturna infrarroja	LED de alta potencia con ICR, alcance 15 m
Visión nocturna en color	4 LED blancas, alcance 25 m
Detección de movimiento	Distancia hasta 12 m
Audio	Bidireccional con micrófono y altavoz
Alimentación	Panel solar con batería recargable 13200 mAh
Consumo en espera	0,008 W
Consumo en funcionamiento	2 W (día) / 3 W (noche)
Almacenamiento	Tarjeta Micro SD hasta 128 GB
Conectividad	Wi-Fi 2,4 GHz (IEEE 802.11b/g/n)
Índice de protección	IP65
Temperatura de funcionamiento	-15°C a 60°C
Humedad de funcionamiento	0% a 90% HR
Dimensiones de la cámara (con antenas)	243 x 170 x 115 mm
Dimensiones del panel solar	243 x 170 x 45 mm
Aplicación compatible	My Chacon (iOS/Android) y DiO One
Instalación	Panel solar a orientar hacia el sol, aplicación para configuración

Preguntas frecuentes - IPCAM DM02 CHACON

¿Cómo instalar la cámara IPCAM DM02?

Coloque las 6 pilas en el panel solar, cárguelo 8 h con el cable USB. Atornille el soporte de pared, conecte el cable del panel a la cámara asegurándose de apretar bien el tapón hermético. Ponga el botón de la batería en ON. Configure a través de la aplicación My Chacon antes de fijar definitivamente en el exterior.

¿Cómo conectar la cámara al Wi-Fi?

Asegúrese de que su red Wi-Fi esté en 2,4 GHz. Descargue la aplicación My Chacon, cree una cuenta, presione '+' en la parte superior derecha, seleccione el tipo de producto y siga las instrucciones en pantalla. La cámara debe estar encendida (botón ON).

¿Qué hacer si la cámara no se enciende?

Verifique que las pilas estén correctamente instaladas y que el botón de la batería esté en ON. Si el indicador está apagado, recargue el panel solar a través del puerto USB durante 8 h. Si el problema persiste, mantenga presionado el botón de reinicio durante 5 segundos.

¿Cómo usar la visión nocturna en color?

En la aplicación My Chacon, active la opción 'visión nocturna en color'. Las 4 LED blancas se encenderán para iluminar hasta 25 metros. La visión infrarroja es automática con poca luz.

¿Cómo restablecer la cámara a los ajustes de fábrica?

Mantenga presionado el botón de reinicio durante 5 segundos. Un sonido indica el final de la operación. La cámara se reiniciará y deberá reconfigurarla a través de la aplicación.

¿Qué tarjeta Micro SD usar y cómo formatearla?

Use una tarjeta Micro SD de hasta 128 GB. Insértela en la ranura prevista. Antes del primer uso, formatee la tarjeta a través de la aplicación My Chacon o en un ordenador en FAT32.

La detección de movimiento no funciona bien, ¿qué hacer?

Verifique que la sensibilidad esté ajustada en la aplicación. La distancia de detección es de 12 m. Asegúrese de que la cámara esté bien fijada y que el sensor no esté obstruido. El indicador verde parpadea en caso de detección.

¿Cómo usar el audio bidireccional?

En la aplicación My Chacon, mantenga presionado el botón del micrófono para hablar. Suelte para escuchar. La cámara dispone de un altavoz y un micrófono integrados.

¿Cuál es la autonomía de la batería y cómo recargarla?

La batería de 13200 mAh se recarga a través del panel solar o a través del puerto USB (DC5V). En condiciones normales, el panel solar mantiene la carga. En caso de poca luz solar, use el cable USB. El consumo en espera es muy bajo (0,008 W).

¿Cómo orientar el panel solar para una eficiencia óptima?

Oriente el panel hacia el sur (en el hemisferio norte) con un ángulo de aproximadamente 30 a 45 grados. Evite las sombras. La cámara está diseñada para instalarse en el exterior con el panel solar integrado.

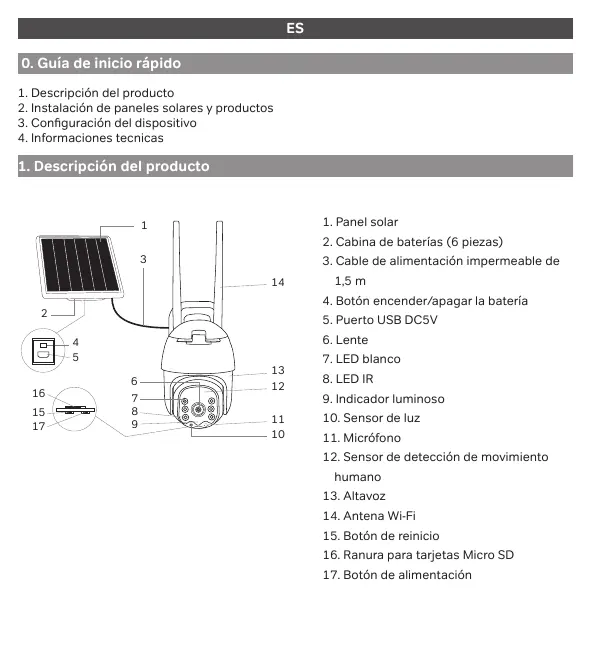

MANUAL DE USUARIO IPCAM DM02 CHACON

0. Guide de démarriage rapide

1.Description du produit
2. Installation du panneau solaire et du produit
3. Configuration de laamera
4. Information techniques

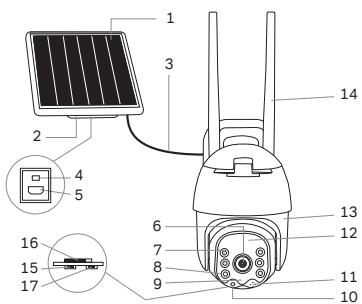

1.Description du produit

1. Panneau solaire
2. Cabine à batterie (6 pieces)
3. Câble d'alimentation étanche 1,5m
4. Bouton de batterie On/OFF
   5.Port USB DC5V
   6.Objectif
5. LED blanc
6. LED IR
7. Indicateur lumineux
8. Capteur de lumière
9. Microphone
10. Détector de mouvement humain
11. Haut-parleur
12. Antenne Wi-Fi
13. Bouton de réinitialisation
14. Emplacement pour carte Micro SD
15. Bouton de mise sous tension

Aucune lumière	Sans batterie ou eteint
Lumière rouge clignotante	Non configuré
Lumière rouge	Pas de connexion Wi-Fi
Lumière bleue continue allumée	Laamera fonctionne correctement
Lumière verte	Détction de mouvement

Remarque: Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes. Laamera émet un son lorsque l'opération est terminée.

1. Installation du panneau solaire et de la camera

1. Placez les 6 piles fournies dans le compartment des piles du panneau.
2. Pour une meilleure utilisation, chargez le panneau solaire pendant 8 heures avec le cable d'alimentation USB fourni.
3. Vissez le support mural au panneau et reliez le cable du panneau à celui de laamera. Veiliez à le placer dans le bon sens et à visser correctement le bouchon étanche pour éviter tout dommage du à une fuite d'eau.
4. Mettre le bouton de la batterie sur «On».
5. Àprou la configuration de la camera au Wi-Fi, installez le panneau et la camera à l'extérieur. Assurez-vous que le panneau solaire est correctement orienté dans la direction du soleil pour maximiser l'efficacité du produit.

2. Configuration de laamera

Étape 1 Branchez laamera au panneau solaire, puis appuyez sur la touche de mise sous tension de laamera et maintainé-la enfinçée pendant 3 secondes.
Étape 2 Connectez votre smartphone au réseau Wi-Fi (assurez-vous que votre Wi-Fi est à 2,4GHz).
Etape 3 Téchéchargez l'application «My Chacon» depuis l'Apple Store ou l'Android Play Store en fonction de votre apparèil. Cét apparèil est également compatible avec l'application DiO One.
Étape 4 Lancez l'appli «My Chacon» et inscrivez-vous pour la première utilisation.
Étapé 5 Appuyez sur « + » dans leoin supérieur droit et sélectionné que type de produit que vous sauhaite ajuster dans la liste. Suivez ensuite les instructions à l'écran.

Remarque: - Si vous avez plusieurs caméras, veuillez suivir à nouveau l'étape 5 pour les ajuster une par une.

• Pour modifier le réseau Wi-Fi, veilleez restaurer les parametres d'usine de laamera et suive l'etepe 5 pour ajouter laamera.

Notes sur les caractéristiques principales :

• Utilisation de la carte Micro SD - Formatez la carte TF avant de l'utiliser.
• Vision nocturne en couleur - Sélectionnez sur l'application My Chacon l'option vision nocturne en couleur pour allumer les 4 LED.
• Écouter et parler - gardez la pression sur le bouton de l'application lorsque vous parlez.

Pour de plus amples informations, veiliez télécharger le manuel d'utilisateur sur www.chacon.com

Specifications

Caméra

Résolution	2 Mega pixels
Résolution maximale	1920 × 1080
Objectif	1/ 2,9" CMOS
Angle de vue	100°
Rotation	Tilt: 90°. / Pan: 320°
Vision nocturne infrarouge	LED haute puissance avec ICR - 15 m
Vision nocturne en couleur	Allumer 4 LED blanches – 25 m
Distance de détction de mouvement	12 m
Indice de protection	IP65
Température de travail	-15°C to 60°C
Humidité de travail	0% to 90% RH
Consommation en mode veille	0,008W
Consommation en mode de travail	En journée 2W / La nuit 3W
Stockage	Micro SD card (Max 128G)
Audio	Audio bidirectionnel
Lumières LED	4x 1W LED
Standard Wi-Fi	IEEE802.11b/g/n
Fréquence	2.4 GHz ~ 2.4835 GHz
Puisance Max	< 100 mW ERP
Taille (mm) avec antennes Wi-Fi	243 X 170 X 115 mm

Panneau solaire avec batterie

Puisance de sortie minimale	8W / ≥ 7,33W
Tension en circuit ouvert	≥ 5,59V
Tension de travail standard	≥ 4,75V
Courant de travail standard	≥ 1,5439A
Courant de court-circuit	≥ 1,6439A
Rendement de conversion des cellules solaires	≥ 19,5%
Connexion	Connecteur circulaire étanche de 1,5m
Capacité de la batterie	13200mAh
Dimensions	243 x 170 x 45 mm

Courant Continu (CC)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets menagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprene des produits par leur distributeur ou utilisez la collecte selective des déchets proposée par cette commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type IPCAM-DM02 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformity

Cet apparell et ses acces: se recyclant
