IPCAM DM02 - Überwachungskamera CHACON - Kostenlose Bedienungsanleitung

Produkttyp	Außenüberwachungskamera mit Solarpanel
Marke	CHACON
Modell	IPCAM DM02
Auflösung	2 Megapixel (1920 x 1080)
Blickwinkel	100°
Drehung	Neigung 90°, Drehung 320°
Infrarot-Nachtsicht	Hochleistungs-LED mit ICR, Reichweite 15 m
Farb-Nachtsicht	4 weiße LEDs, Reichweite 25 m
Bewegungserkennung	Entfernung bis zu 12 m
Audio	Zweiwege-Audio mit Mikrofon und Lautsprecher
Stromversorgung	Solarpanel mit wiederaufladbarem Akku 13200 mAh
Stromverbrauch im Standby	0,008 W
Stromverbrauch im Betrieb	2 W (Tag) / 3 W (Nacht)
Speicher	Micro-SD-Karte bis zu 128 GB
Konnektivität	Wi-Fi 2,4 GHz (IEEE 802.11b/g/n)
Schutzart	IP65
Betriebstemperatur	-15°C bis 60°C
Betriebsfeuchtigkeit	0% bis 90% RH
Abmessungen Kamera (mit Antennen)	243 x 170 x 115 mm
Abmessungen Solarpanel	243 x 170 x 45 mm
Kompatible App	My Chacon (iOS/Android) und DiO One
Installation	Solarpanel zur Sonne ausrichten, App zur Konfiguration

Häufig gestellte Fragen - IPCAM DM02 CHACON

Wie installiere ich die Kamera IPCAM DM02?

Legen Sie die 6 Batterien in das Solarpanel, laden Sie es 8 Stunden mit dem USB-Kabel. Schrauben Sie die Wandhalterung fest, verbinden Sie das Kabel des Panels mit der Kamera und ziehen Sie die wasserdichte Kappe fest an. Schalten Sie den Batterieschalter auf ON. Konfigurieren Sie über die App My Chacon, bevor Sie die Kamera endgültig im Außenbereich befestigen.

Wie verbinde ich die Kamera mit dem WLAN?

Stellen Sie sicher, dass Ihr WLAN-Netzwerk 2,4 GHz verwendet. Laden Sie die App My Chacon herunter, erstellen Sie ein Konto, tippen Sie oben rechts auf '+', wählen Sie den Produkttyp aus und folgen Sie den Anweisungen auf dem Bildschirm. Die Kamera muss eingeschaltet sein (Schalter auf ON).

Was tun, wenn die Kamera nicht angeht?

Überprüfen Sie, ob die Batterien korrekt eingelegt sind und der Batterieschalter auf ON steht. Wenn die Leuchte aus ist, laden Sie das Solarpanel über den USB-Anschluss 8 Stunden lang auf. Wenn das Problem weiterhin besteht, halten Sie die Reset-Taste 5 Sekunden lang gedrückt.

Wie verwende ich die Farb-Nachtsicht?

Aktivieren Sie in der App My Chacon die Option 'Farb-Nachtsicht'. Die 4 weißen LEDs schalten sich ein und leuchten bis zu 25 Meter weit. Die Infrarot-Nachtsicht erfolgt automatisch bei schwachem Licht.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste 5 Sekunden lang gedrückt. Ein Ton signalisiert das Ende des Vorgangs. Die Kamera startet neu und Sie müssen sie über die App neu konfigurieren.

Welche Micro-SD-Karte verwenden und wie formatieren?

Verwenden Sie eine Micro-SD-Karte bis zu 128 GB. Stecken Sie sie in den dafür vorgesehenen Steckplatz. Vor der ersten Verwendung formatieren Sie die Karte über die App My Chacon oder am Computer im FAT32-Format.

Die Bewegungserkennung funktioniert nicht gut, was tun?

Überprüfen Sie, ob die Empfindlichkeit in der App eingestellt ist. Die Erkennungsreichweite beträgt 12 m. Stellen Sie sicher, dass die Kamera fest montiert ist und der Sensor nicht blockiert ist. Bei Erkennung blinkt die grüne Leuchte.

Wie verwende ich die Zweiwege-Audiofunktion?

Halten Sie in der App My Chacon die Mikrofontaste gedrückt, um zu sprechen. Lassen Sie los, um zuzuhören. Die Kamera verfügt über einen eingebauten Lautsprecher und ein eingebautes Mikrofon.

Wie lange hält der Akku und wie lade ich ihn auf?

Der 13200-mAh-Akku wird über das Solarpanel oder über den USB-Anschluss (DC5V) aufgeladen. Unter normalen Bedingungen hält das Solarpanel die Ladung aufrecht. Bei schwacher Sonneneinstrahlung verwenden Sie das USB-Kabel. Der Standby-Verbrauch ist sehr gering (0,008 W).

Wie richte ich das Solarpanel für optimale Effizienz aus?

Richten Sie das Panel nach Süden (auf der Nordhalbkugel) mit einem Winkel von etwa 30 bis 45 Grad. Vermeiden Sie Schattenwurf. Die Kamera ist für die Installation im Außenbereich mit integriertem Solarpanel ausgelegt.

BEDIENUNGSANLEITUNG IPCAM DM02 CHACON

0. Guide de démarriage rapide

1.Description du produit
2. Installation du panneau solaire et du produit
3. Configuration de laamera
4. Information techniques

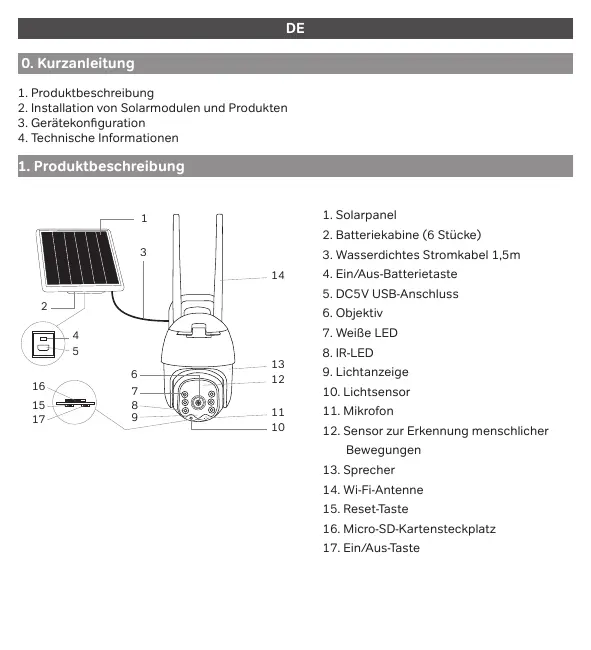

1.Description du produit

1. Panneau solaire
2. Cabine à batterie (6 pieces)
3. Câble d'alimentation étanche 1,5m
4. Bouton de batterie On/OFF
   5.Port USB DC5V
   6.Objectif
5. LED blanc
6. LED IR
7. Indicateur lumineux
8. Capteur de lumière
9. Microphone
10. Détector de mouvement humain
11. Haut-parleur
12. Antenne Wi-Fi
13. Bouton de réinitialisation
14. Emplacement pour carte Micro SD
15. Bouton de mise sous tension

Aucune lumière	Sans batterie ou eteint
Lumière rouge clignotante	Non configuré
Lumière rouge	Pas de connexion Wi-Fi
Lumière bleue continue allumée	Laamera fonctionne correctement
Lumière verte	Détction de mouvement

Remarque: Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes. Laamera émet un son lorsque l'opération est terminée.

1. Installation du panneau solaire et de la camera

1. Placez les 6 piles fournies dans le compartment des piles du panneau.
2. Pour une meilleure utilisation, chargez le panneau solaire pendant 8 heures avec le cable d'alimentation USB fourni.
3. Vissez le support mural au panneau et reliez le cable du panneau à celui de laamera. Veiliez à le placer dans le bon sens et à visser correctement le bouchon étanche pour éviter tout dommage du à une fuite d'eau.
4. Mettre le bouton de la batterie sur «On».
5. Àprou la configuration de la camera au Wi-Fi, installez le panneau et la camera à l'extérieur. Assurez-vous que le panneau solaire est correctement orienté dans la direction du soleil pour maximiser l'efficacité du produit.

2. Configuration de laamera

Étape 1 Branchez laamera au panneau solaire, puis appuyez sur la touche de mise sous tension de laamera et maintainé-la enfinçée pendant 3 secondes.
Étape 2 Connectez votre smartphone au réseau Wi-Fi (assurez-vous que votre Wi-Fi est à 2,4GHz).
Etape 3 Téchéchargez l'application «My Chacon» depuis l'Apple Store ou l'Android Play Store en fonction de votre apparèil. Cét apparèil est également compatible avec l'application DiO One.
Étape 4 Lancez l'appli «My Chacon» et inscrivez-vous pour la première utilisation.
Étapé 5 Appuyez sur « + » dans leoin supérieur droit et sélectionné que type de produit que vous sauhaite ajuster dans la liste. Suivez ensuite les instructions à l'écran.

Remarque: - Si vous avez plusieurs caméras, veuillez suivir à nouveau l'étape 5 pour les ajuster une par une.

• Pour modifier le réseau Wi-Fi, veilleez restaurer les parametres d'usine de laamera et suive l'etepe 5 pour ajouter laamera.

Notes sur les caractéristiques principales :

• Utilisation de la carte Micro SD - Formatez la carte TF avant de l'utiliser.
• Vision nocturne en couleur - Sélectionnez sur l'application My Chacon l'option vision nocturne en couleur pour allumer les 4 LED.
• Écouter et parler - gardez la pression sur le bouton de l'application lorsque vous parlez.

Pour de plus amples informations, veiliez télécharger le manuel d'utilisateur sur www.chacon.com

Specifications

Caméra

Résolution	2 Mega pixels
Résolution maximale	1920 × 1080
Objectif	1/ 2,9" CMOS
Angle de vue	100°
Rotation	Tilt: 90°. / Pan: 320°
Vision nocturne infrarouge	LED haute puissance avec ICR - 15 m
Vision nocturne en couleur	Allumer 4 LED blanches – 25 m
Distance de détction de mouvement	12 m
Indice de protection	IP65
Température de travail	-15°C to 60°C
Humidité de travail	0% to 90% RH
Consommation en mode veille	0,008W
Consommation en mode de travail	En journée 2W / La nuit 3W
Stockage	Micro SD card (Max 128G)
Audio	Audio bidirectionnel
Lumières LED	4x 1W LED
Standard Wi-Fi	IEEE802.11b/g/n
Fréquence	2.4 GHz ~ 2.4835 GHz
Puisance Max	< 100 mW ERP
Taille (mm) avec antennes Wi-Fi	243 X 170 X 115 mm

Panneau solaire avec batterie

Puisance de sortie minimale	8W / ≥ 7,33W
Tension en circuit ouvert	≥ 5,59V
Tension de travail standard	≥ 4,75V
Courant de travail standard	≥ 1,5439A
Courant de court-circuit	≥ 1,6439A
Rendement de conversion des cellules solaires	≥ 19,5%
Connexion	Connecteur circulaire étanche de 1,5m
Capacité de la batterie	13200mAh
Dimensions	243 x 170 x 45 mm

Courant Continu (CC)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets menagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprene des produits par leur distributeur ou utilisez la collecte selective des déchets proposée par cette commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type IPCAM-DM02 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformity

Cet apparell et ses acces: se recyclant
