Rodzaj produktu	Kamera zewnętrzna z panelem słonecznym
Marka	CHACON
Model	IPCAM DM02
Rozdzielczość	2 megapiksele (1920 x 1080)
Kąt widzenia	100°
Obrót	Pochylenie 90°, obrót 320°
Noktowizja na podczerwień	Wysokiej mocy dioda LED z ICR, zasięg 15 m
Noktowizja kolorowa	4 białe diody LED, zasięg 25 m
Wykrywanie ruchu	Zasięg do 12 m
Audio	Dwukierunkowe z mikrofonem i głośnikiem
Zasilanie	Panel słoneczny z akumulatorem 13200 mAh
Pobór w trybie czuwania	0,008 W
Pobór w trybie pracy	2 W (dzień) / 3 W (noc)
Przechowywanie	Karta Micro SD do 128 GB
Łączność	Wi-Fi 2,4 GHz (IEEE 802.11b/g/n)
Stopień ochrony	IP65
Temperatura pracy	-15°C do 60°C
Wilgotność pracy	0% do 90% RH
Wymiary kamery (z antenami)	243 x 170 x 115 mm
Wymiary panelu słonecznego	243 x 170 x 45 mm
Kompatybilna aplikacja	My Chacon (iOS/Android) i DiO One
Instalacja	Panel słoneczny skierowany w stronę słońca, konfiguracja przez aplikację

Często zadawane pytania - IPCAM DM02 CHACON

Jak zainstalować kamerę IPCAM DM02?

Umieść 6 baterii w panelu słonecznym, naładuj go przez 8h za pomocą kabla USB. Przykręć wspornik ścienny, podłącz kabel panelu do kamery, upewniając się, że dokręciłeś wodoszczelną zaślepkę. Ustaw przycisk baterii na ON. Skonfiguruj przez aplikację My Chacon przed ostatecznym zamocowaniem na zewnątrz.

Jak podłączyć kamerę do Wi-Fi?

Upewnij się, że Twoja sieć Wi-Fi działa w paśmie 2,4 GHz. Pobierz aplikację My Chacon, utwórz konto, naciśnij '+' w prawym górnym rogu, wybierz typ produktu i postępuj zgodnie z instrukcjami na ekranie. Kamera musi być włączona (przycisk ON).

Co zrobić, jeśli kamera nie włącza się?

Sprawdź, czy baterie są prawidłowo zamontowane i czy przycisk baterii jest w pozycji ON. Jeśli dioda jest wyłączona, naładuj panel słoneczny przez port USB przez 8h. Jeśli problem nadal występuje, przytrzymaj przycisk resetowania przez 5 sekund.

Jak używać noktowizji kolorowej?

W aplikacji My Chacon włącz opcję 'noktowizja kolorowa'. 4 białe diody LED zaświecą się, oświetlając do 25 metrów. Noktowizja na podczerwień jest automatyczna przy słabym oświetleniu.

Jak zresetować kamerę do ustawień fabrycznych?

Przytrzymaj przycisk resetowania przez 5 sekund. Dźwięk oznacza zakończenie operacji. Kamera uruchomi się ponownie, a następnie trzeba ją ponownie skonfigurować przez aplikację.

Jakiej karty Micro SD użyć i jak ją sformatować?

Użyj karty Micro SD do 128 GB. Włóż ją do przeznaczonego gniazda. Przed pierwszym użyciem sformatuj kartę przez aplikację My Chacon lub na komputerze w systemie FAT32.

Wykrywanie ruchu nie działa dobrze, co robić?

Sprawdź, czy czułość jest ustawiona w aplikacji. Zasięg wykrywania wynosi 12 m. Upewnij się, że kamera jest dobrze zamocowana i że czujnik nie jest zasłonięty. Zielona dioda miga w przypadku wykrycia.

Jak używać dźwięku dwukierunkowego?

W aplikacji My Chacon przytrzymaj przycisk mikrofonu, aby mówić. Zwolnij, aby słuchać. Kamera ma wbudowany głośnik i mikrofon.

Jaka jest żywotność baterii i jak ją ładować?

Akumulator o pojemności 13200 mAh ładuje się przez panel słoneczny lub przez port USB (DC5V). W normalnych warunkach panel słoneczny utrzymuje ładowanie. W przypadku małego nasłonecznienia użyj kabla USB. Pobór w trybie czuwania jest bardzo niski (0,008W).

Jak ustawić panel słoneczny, aby był optymalnie wydajny?

Skieruj panel na południe (na półkuli północnej) pod kątem około 30 do 45 stopni. Unikaj cieni. Kamera jest przeznaczona do montażu na zewnątrz z wbudowanym panelem słonecznym.

INSTRUKCJA OBSŁUGI IPCAM DM02 CHACON

0. Guide de démarriage rapide

1.Description du produit
2. Installation du panneau solaire et du produit
3. Configuration de laamera
4. Information techniques

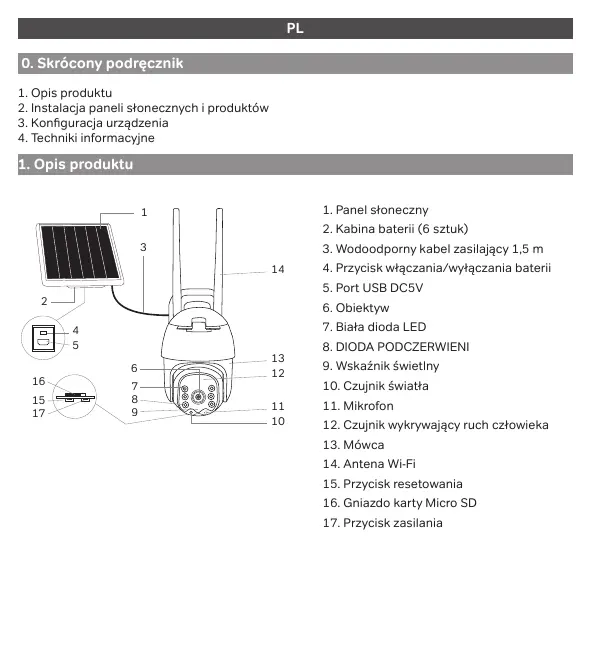

1.Description du produit

1. Panneau solaire
2. Cabine à batterie (6 pieces)
3. Câble d'alimentation étanche 1,5m
4. Bouton de batterie On/OFF
   5.Port USB DC5V
   6.Objectif
5. LED blanc
6. LED IR
7. Indicateur lumineux
8. Capteur de lumière
9. Microphone
10. Détector de mouvement humain
11. Haut-parleur
12. Antenne Wi-Fi
13. Bouton de réinitialisation
14. Emplacement pour carte Micro SD
15. Bouton de mise sous tension

Aucune lumière	Sans batterie ou eteint
Lumière rouge clignotante	Non configuré
Lumière rouge	Pas de connexion Wi-Fi
Lumière bleue continue allumée	Laamera fonctionne correctement
Lumière verte	Détction de mouvement

Remarque: Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes. Laamera émet un son lorsque l'opération est terminée.

1. Installation du panneau solaire et de la camera

1. Placez les 6 piles fournies dans le compartment des piles du panneau.
2. Pour une meilleure utilisation, chargez le panneau solaire pendant 8 heures avec le cable d'alimentation USB fourni.
3. Vissez le support mural au panneau et reliez le cable du panneau à celui de laamera. Veiliez à le placer dans le bon sens et à visser correctement le bouchon étanche pour éviter tout dommage du à une fuite d'eau.
4. Mettre le bouton de la batterie sur «On».
5. Àprou la configuration de la camera au Wi-Fi, installez le panneau et la camera à l'extérieur. Assurez-vous que le panneau solaire est correctement orienté dans la direction du soleil pour maximiser l'efficacité du produit.

2. Configuration de laamera

Étape 1 Branchez laamera au panneau solaire, puis appuyez sur la touche de mise sous tension de laamera et maintainé-la enfinçée pendant 3 secondes.
Étape 2 Connectez votre smartphone au réseau Wi-Fi (assurez-vous que votre Wi-Fi est à 2,4GHz).
Etape 3 Téchéchargez l'application «My Chacon» depuis l'Apple Store ou l'Android Play Store en fonction de votre apparèil. Cét apparèil est également compatible avec l'application DiO One.
Étape 4 Lancez l'appli «My Chacon» et inscrivez-vous pour la première utilisation.
Étapé 5 Appuyez sur « + » dans leoin supérieur droit et sélectionné que type de produit que vous sauhaite ajuster dans la liste. Suivez ensuite les instructions à l'écran.

Remarque: - Si vous avez plusieurs caméras, veuillez suivir à nouveau l'étape 5 pour les ajuster une par une.

• Pour modifier le réseau Wi-Fi, veilleez restaurer les parametres d'usine de laamera et suive l'etepe 5 pour ajouter laamera.

Notes sur les caractéristiques principales :

• Utilisation de la carte Micro SD - Formatez la carte TF avant de l'utiliser.
• Vision nocturne en couleur - Sélectionnez sur l'application My Chacon l'option vision nocturne en couleur pour allumer les 4 LED.
• Écouter et parler - gardez la pression sur le bouton de l'application lorsque vous parlez.

Pour de plus amples informations, veiliez télécharger le manuel d'utilisateur sur www.chacon.com

Specifications

Caméra

Résolution	2 Mega pixels
Résolution maximale	1920 × 1080
Objectif	1/ 2,9" CMOS
Angle de vue	100°
Rotation	Tilt: 90°. / Pan: 320°
Vision nocturne infrarouge	LED haute puissance avec ICR - 15 m
Vision nocturne en couleur	Allumer 4 LED blanches – 25 m
Distance de détction de mouvement	12 m
Indice de protection	IP65
Température de travail	-15°C to 60°C
Humidité de travail	0% to 90% RH
Consommation en mode veille	0,008W
Consommation en mode de travail	En journée 2W / La nuit 3W
Stockage	Micro SD card (Max 128G)
Audio	Audio bidirectionnel
Lumières LED	4x 1W LED
Standard Wi-Fi	IEEE802.11b/g/n
Fréquence	2.4 GHz ~ 2.4835 GHz
Puisance Max	< 100 mW ERP
Taille (mm) avec antennes Wi-Fi	243 X 170 X 115 mm

Panneau solaire avec batterie

Puisance de sortie minimale	8W / ≥ 7,33W
Tension en circuit ouvert	≥ 5,59V
Tension de travail standard	≥ 4,75V
Courant de travail standard	≥ 1,5439A
Courant de court-circuit	≥ 1,6439A
Rendement de conversion des cellules solaires	≥ 19,5%
Connexion	Connecteur circulaire étanche de 1,5m
Capacité de la batterie	13200mAh
Dimensions	243 x 170 x 45 mm

Courant Continu (CC)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets menagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprene des produits par leur distributeur ou utilisez la collecte selective des déchets proposée par cette commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type IPCAM-DM02 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformity

Cet apparell et ses acces: se recyclant
