Producttype	Opvouwbare elektrische step
Merk	WAYSCRAL
Model	KS300
Afmetingen (L × B × H)	114 × 47 × 123 cm
Netto gewicht	19,5 kg
Maximaal draagvermogen	120 kg
Vereist minimumgewicht	20 kg
Maximumsnelheid	25 km/h
Maximale actieradius	Tot 35 km (afhankelijk van omstandigheden)
Motor	350 W nominaal, in het achterwiel
Accu	Lithium-ion, 36 V, 13 Ah
Oplaadtijd	6,5 uur
Remmen	Mechanische schijfremmen voor en achter
Verlichting	LED koplamp, achterlicht, reflectoren
Snelheidsstanden	4 standen (6, 12, 18, 25 km/h) + voetgangersmodus (3 km/h)
Beschermingsgraad	IPX5 (spatwaterdicht)
Opvouwbaarheid	Ja, met snelvouwsysteem
Ingebouwd slot	Met numerieke code (4 cijfers)
Elektronische vergrendeling	Ja, via code (standaard 000)
Snelheidsregelaar	Ja, inschakelen door gashendel 6 s ingedrukt te houden
Aanbevolen bandenspanning	2,5 bar (36 PSI)
Geluidsniveau	< 70 dB(A)
Garantie	2 jaar (product), 1 jaar (accu)
Gebruikstemperatuur	0 °C tot 40 °C
Aanbevolen minimumleeftijd	14 jaar

Veelgestelde vragen - KS300 WAYSCRAL

Hoe vouw ik de KS300-step uit en in?

Om uit te vouwen, open de vergrendelhaak, til de stuurkolom omhoog tot automatische vergrendeling. Om in te vouwen, laat de vouwhendel zakken, laat de stuurkolom zakken en klik de haak in de lus. Zorg ervoor dat het mechanisme goed vergrendeld is voor gebruik.

Hoe start ik de step?

Zet de step aan door kort op de On/Off-knop te drukken. Voer de elektronische vergrendelingscode in (standaard 000). Plaats één voet op het voetplatform, geef een duw tot 3-5 km/h en gebruik dan de gashendel.

Hoe gebruik ik de elektronische vergrendeling?

De vergrendeling voorkomt dat de motor wordt ingeschakeld zonder code. Om in/uit te schakelen, zet de step aan, druk dan tegelijkertijd On/Off en « + » 5 seconden in. De standaardcode is 000.

Hoe wijzig ik de code van de elektronische vergrendeling?

Zet de step aan, voer de oude code in. Druk tegelijkertijd On/Off en « - » 10 seconden in. De cursor knippert, gebruik « + » en « - » om elk cijfer in te stellen, bevestig met On/Off, druk dan twee keer snel om te bevestigen.

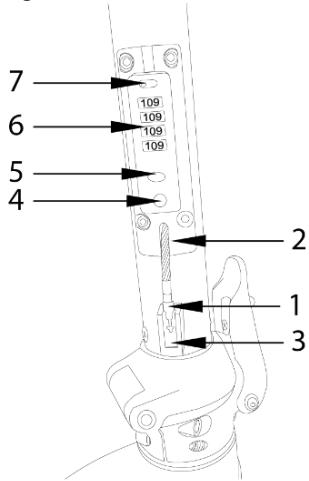

Hoe gebruik ik het ingebouwde slot?

Het slot is een codeslotkabel (standaard 0000). Om te vergrendelen, trek de kabel, steek de kop in het slot, draai dan de wieltjes door elkaar. Om te ontgrendelen, voer de code in, druk op de ontgrendelknop en berg de kabel op in de stuurkolom.

Wat is de maximumsnelheid en hoe wijzig ik de modus?

De maximumsnelheid is 25 km/h in modus L4. Gebruik de knoppen « + » en « - » tijdens het rijden om te schakelen tussen L1 (6 km/h), L2 (12 km/h), L3 (18 km/h), L4 (25 km/h). De voetgangersmodus (3 km/h) wordt geactiveerd door 3 seconden op « - » te drukken.

Hoe laad ik de accu op en hoe lang duurt dat?

Sluit de lader aan op de oplaadpoort (rechter voorkant van het voetplatform). Het lampje van de lader verandert van rood (laden) naar groen (vol). De oplaadtijd is ongeveer 6,5 uur. Laat de step niet de hele nacht aan de lader.

Welk regelmatig onderhoud is nodig?

Controleer regelmatig de remmen, de bandenspanning (2,5 bar), de aandraaiing van schroeven en de staat van kabels. Smeer de remkabels en assen. Laat de step elke 6 maanden nakijken door een professional. Reinig met een droge doek, nooit met een waterstraal.

Wat te doen bij een foutcode?

Druk tegelijkertijd On/Off en « - » 1 seconde in om de code te tonen. De codes: 2 (gasprobleem), 4 (motorprobleem), 5 (remprobleem). Raadpleeg een gekwalificeerde technicus indien nodig.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag altijd een helm en bescherming. Rij niet in de regen. Houd u aan de verkeersregels. Overschrijd het maximale draagvermogen van 120 kg niet. Gebruik 's nachts de verlichting. Voer geen aanpassingen uit aan de step. Wees voorzichtig en anticipeer op obstakels.

GEBRUIKSAANWIJZING KS300 WAYSCRAL

BELANGRIJK: lees zorgvuldig door en bewaar voor toekomstige raadpleging.

Bekijk voor gebruik de geldende wetgeving in uw land.

Draag alkijd een helm evenals andere geschikte beschermingsmiddelen.

Controller of de accu volledig is opgeladen voordat u de weg opgaat.

Respecteer de markeringen op de grond, de borden en de algemene verkeersregels. Zorg ervoor dat u.altijd zichtaar bent voor andere wegbebruikers.

Let op voetgangers en andere wegbebruikers.

Uw step KS300 is nicht geschickt voor gebruik in de regen: u loopt het risico om uit te glijden en ernstig geblesseerd te raken.

Gebruik de step Niet wanner u geneesmiddelen of alcohol hebt gebruikt.

Inhoudsopgave

A. Algemene presentatie van het product 146

I. Over de KS300 146
II. Inhoud van de verpakking 146
III. Beschrijving van de KS300 147

B. Eerste ingebruikname en afstellenen 149

I. Installatie van de beveiligingselementen 149

1. Verlichting 149
2. Bel 149
3. Het dragen van een helm 149
4. Het dragen van geschikte schoenen 149
5. Geschikte uitrusting 149

II. Uitpakken en in elkaar zetten van de step 150
III. De step in- en uitklappen 151
IV. Het instellen van de stuurpen 152
V. Remsystem 153

1. Het instellen van de mechanische schijfremmen 154
2. Vervangen van de remblokjes 155

C. Uw KS300 gebruiken 156

I. Interface van het bedieningsschem 158
II. Elektronische vergrendeling van de step 158
III. Bedieningsknoppen 159
IV. Cruisecontrole 161
V. Snelheidsalarm 161

D. Foutcodes 162

I. Gebruik van de antidiefstalinrichting 162

E. Gebruiksvoorwaarden 164

I. Beperking van het gewicht van gebruikers 166
II. Maximaal rijafstand 166

F. Gebruik van de oplader 168
G.Oplaadprocedure 171

H.Accu 172

I. Accuduur 172
II. Belangrijke waarschuwing, voorzorgsmaatregelen 172
III. Levensduer van de accu 174
IV. Gebruik van de accu 174

I. Recycling 176
J. Reiniging, onderhoud en opslag 177

I. Reiniging 177
II. Onderhoud 177
III. Opslag 183

K. Technische gegevens 183
L. Reikwijdte van de garantie 185

Gefeliciteerd met uw aankoop van deze elektrische step WAYSCRAL!

• Deze handleiding is bedoeld om u de benodigde informatatie te verstrekken voor het goede gebruik, de afstelling en het onderhoud van uw step. Bewaar de papieren handleiding zodat u hem algijd kunt raadplegen en lees de instructies die hierin staan voordat u de step in gebruik neemt.
• Neem dearend om deze instructies zorgvuldig door te lezen enbewaar de instructies voor toekomstige raadpleging. Dehandleiding bevat belangrijke informatie over veiligheid en onderhoud.
• Het is de verantwoordelijkheid van de gebruiker deze handledigting te lezen en op te volgen voordat hij/zij gebruik maakt van het product.
• Het is belangrijk om de waarschuwingen in acht te nemen.
• Het Niet naleven van deze instructies kan leiden tot slecht gebruik van uw step en voortijdige slijtage van bepaalde onderdelen wat een val of onceval kan veroorzaken.
• Als een origineel onderdeel tijdens de garantieperiode een fabricagebout vertoont, zullen wij dit onderdeel verrangen. De duur van de garantie voor elektrische steps bedraagt 2aar mits goed onderhonden en 3aar in Spanje.
• Bewaar de plastic bescherming buiten bereik van kinderen om zo het risico op verstikking te voorkomen.

Deze garantie is exclusief arbeids- en transportkosten. Het bedrivf kan nicht aansprakelijk worden gesteld voor ongebruikelijkke schade of schade die veroorzaakt worden door een samenloop van omstandigheden. Deze garantie is alleen geldig voor de oorspronkelijke koper van het product die een aankoopbewijs kan overleggen als hij/zij beroep doet op de garantie. Deze garantie is alleen van toepassing op defecte onderdelen en dekt geen normale slijtage of schade veroorzaakt door een ongeval, onjuist gebruik, te grote belasting, Niet-conforme montage of onderhoud, en elk anders voorwerp dat nicht bestemd is voor gebruik met de elektrische step.

• Geen enkele elektrische step heeft een eeuwige levensduur en claims gebaseerd op schade waar aanleiding van onjuist gebruik, schade opgelopen tijdens wedstrijden, het doen van stunts, schansspringen of vergelijkbare activiteiten,+kenneniet in behandeling worden genomen. Claims要去en via uw verkoper worden ingediend. uw rechten worden Niet aangetast.
• Het bedrivij behoudt zich hetrecht voor elke specificatie zonder voorafgaande kennisgeving te veranderen of te wijzigen. Alle informatie en specificaties in deze brochure worden geacht accuraat te zich op het moment dat dit document worden afgedrukt.
• Uw elektrische step is zorgvuldig ontwikkeld en geproduced in overeenstemming met de geldende vereisten van de huidige Europese normen.
• Gooi de elektrische step Niet weg bij het huishoudelijk afval. Voor meer informatie over het recyclen van de accu neemt u contact op met uw gemeente, uwplaatsijke afvalverwerkingscentrum of het verkooppunt waar u dit product hebt gekocht.

Gebruiksvoorwaarden van deze elektrische step

Deze elektrische step is ontworpen voor stedelijk gebruik en is ideaal voor in de stad, op de weg of op een verhard oppervlak waar de banden algtd contact makes met de grond. De step is uitgerust met een elektrische motor in het achterwiel, zodate u in uw dagelijks leven gemakkelijker verdier en langer weg kunt gaan. Uw elektrische step is een elektrische step voor volwassenen, voor personen ouder dan 14aar. In het geval dat de elektrische step worden gebruikt door een kind, is het de verantwoordelijkheid van de ouders om ervoor te zorgen dat het kind in staat is de elektrische step veilig te gebruiken.

Uw elektrische step is Niet bedoeld voor gebruik op onverhard terrein of slecht onderhonden wegen. De step is Niet ontworpen voor "all terrain"-gebruik of voor wedstrijden. Het Niet respecteren van deze aanbeveling kan leiden tot een val of onceval en kan vroegtijdige en möglichk onherstelbare schade aan uw elektrische step veroorzaken.

Het gebruik van de KS300 is nicht geschikt voor zwangereVRTUwen of personen onder de 14aar.

Dit apparaat kan worden gebruikt door kinderen van 14aar en ouder onder toezicht van een volwassene, en door personen met verminderde fysiieke, zintuiglijke of mentale capacititeiten of zonder ervaring en kennis, op voorwaarde dat deze onder de juiste toezicht staan of dat ze vooraf instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid voor het veilige gebruik van het apparaat en dat de risico's zijn begrepen.

Kinderen mogen nicht met het apparaat spelen.

Uw elektrische step heeft een elektrische motor in het hinterwiel die start na de eerste impuls en wanner de gashendel worden bediend. De elektrische motor stocht zodia een van de twee remmen worden gebruikt of als de snugheid hoger is dan 25km / u . De motor.gaat weeer aan wanner de snugheid is gedaald tot onder de 23km / u

De elektrische step要去just worden onderhouden volgens de instructies in denen handleiding.

Controleer regelmatig of de KS300 in goede staat is, lees deze handleiding aandachtig door en verzeker u ervan dat u alle informatatie over het product goed hebt begrepen voordat u het apparaat in gebruik neemt.

Neem dearend om het basisgebruik van uw step goed te begrijpen om een ernstig ongeval tijdens de eerste maanden van gebruik te voorkomen.

Waarschuwing: net als voor elk mechanismisch onderdeel, worden een voertuig onderworpen aan hoge belastingen en slijtage. Verschillende materialen en onderdelen können

anders reageren op slijtage. Wanner de voorziene levensduur van een onderdeel worden overschreden, kan dit onderdeel plotseling stoppen met functioneren met het risico op letsel voor de gebruiker. Scheuren, krassen en verkleuringen opplaatsen waar de belasting hoog is, wijzen erop dat het onderdeel zijn levensduur heeft overschreden en moet worden verrangen.

Aanbeveling: een veilig gebruik

Controleer dat uw elektrische step goed functioneert voordat u de step gaat gebruiken.

Controleer met name de volgende punten:

• Moeren, schroeven, hendels, het vastdraaien van de onderdelen
• De werkking van de remmen
• De bevestiging van het stuur op de stuurpen
• De aanspanning en bevestiging van de wielen aan het frame en de vork
• De staat en druk van de banden
• De juiste positie van de reflectoren
• De goede werkking van de verlichting
• Het is nicht toegestaan de step met meerere personen tegelijkertijd te gebruiken.
• Gebruik uw step Niet bij slechte verlichting.

Vermijd gebieden met druk verkeer of drukke gebieden.
- Anticipeer in elk geval op uw traject en pas uw snelheid aan met inachtneming van de verkeersregels, de regels voor het gebruik van voetpaden en de regels voor de meest kwetsbare Personen.
- Waarschuw eventuele voetgangers of fietsers wanner Hij u niet+kennen zien of horen aankommen.
- Steek bij zebrapaden de weg lopend over.
- Het worden aanbevolen om van uw step af te stappen wonneer obstakels gevaarlijk়n door hun vorm, hun hoogte of wonneer deze ervoor+kunnen zorgen dat uuitglijdt.
- Gebruik de step Niet op een andere manier dan het beoogde gebruik.
- Deze step is nicht bedoeld voor acrobatische stunts.
- Verwijder alle scherpe randen dieijdens het gebruik ontstaan.
- Wees in alle omstandigheden voorziglichtig voor uzelf en voor anderen.

AANBEVELING: uw elektrische step moet elke 6 maanden door een professional gecontrolerd worden om de goede staat en gebruiksveiligheid ervan te verzekeren. Het is de

verantwoordelijkheid van de gebruiker ervoor te zorgen dat alle onderdelen in goede staat verzekeren en correct functioneren voordat hij/zij de step gaat gebruiken.

Het is belangrijk vertrouwd te raken met uw nieuwe elektrische step op een rustige, veilige plek waar weinig of geen verkeer is. Het starten van de motor kan u wellicht overvallen; zorg ervoor dat u uw stuur goedrecht houdt en dat de weg vrij is. Er is een gewenningsperiode nodig om het apparaat te bedieren. Om te voorkomen dat er in de eerste maanden een ernstig ongeval geleburt:

Zorg ervoor dat u in goede gezondheid bent voordat u op de step stapt.

Bij ongewone weersomstandigheden (regen, kou, 's nachts ...) dient u extra voorzichtig teijken en uw snugheid en reacties aan te passen aan de situatie.

De gebruiker要去 voldoen aan de eisen van de nationale wetgeving wanneer de elektrische step op de openbare weg worden gezruikt (verlichting en reflectoren bijvoorbeeld).

Het bedrijf MGTS wijst alle verantwoordelijkheid af als de gebruiker van de elektrische step de geldende voorschriften Niet naleeft.

Waarschuwing: u gaat ermee akkoord verantwoordelijk te zich voor verlies, letsel of schade veroorzaakt door het Niet naleven van de bovenstaande instructies waardoor de garantie automatisch worden geannuleerd.

A. Algemene presentatie van het product

I. Over de KS300

De KS300 is een elektrische step met twee wielen. Zijn eenvoudige bediening maakt hem ideaal voor gebruik in de stad.

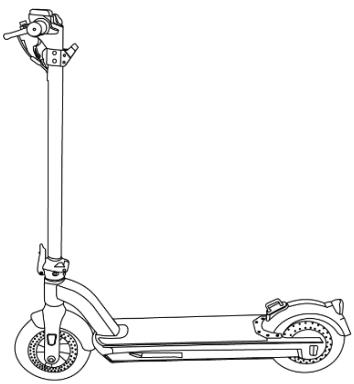

II. Inhoud van de verpakking

• Elektrische step KS300 (Stuur nicht gemonteerd)

• Oplader
• Handleiding
  Inbussleutel 3mm
  4 schroeven voor de stuurpen

Waarschuwing: u moet de verpakking van uw KS300 bewaren. Wanner u uw product terug要去 sturen maar de klantenservice, is dit eenvoudiger in de originele verpakking.

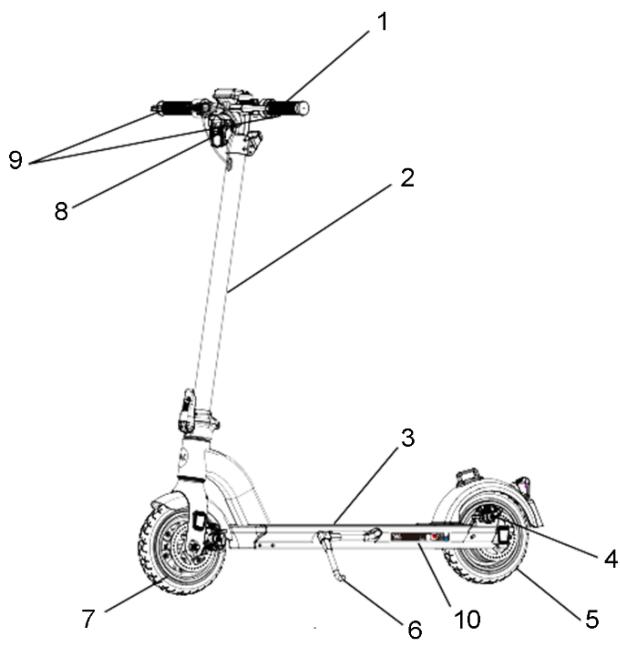

III. Beschrijving van de KS300

1. Stuur
2. Sturpen
3. Voetsteun
4. Schijfrem hinter
5. Motor in het hinterwiel
6. Standaard
7. Voorwiel
8. Koplamp
9. Remhendels voor enijken
10. EN-etiket

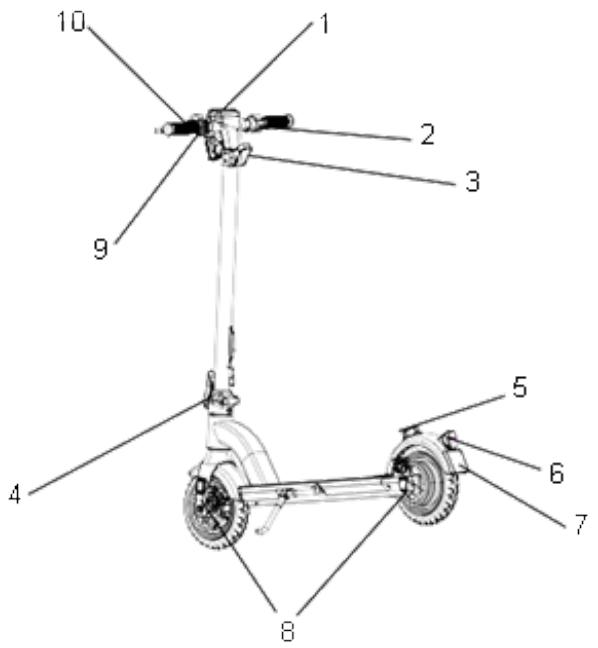

1. Bedieningsscherm
2. Gashendel
3. Haak voor vergrendeling van de ingeklapte step
4. Hendel om in te klappen
5. Lus voor vergrendeling van de ingeklapte step
6. Achterlicht
7. Plaats van de nummerplaat (indien nodig volgens deplaatselijke voorschriften)
8. Zijreflectoren
9. Bedieningsknoppen (aan/uit)
10. Bel

B. Eerste ingebruikname en afstellingen

I. Installatie van de beveiligingselementen

1. Verlichting

De verlichting worden meegeleverd met de step en bestaat uit twee reflectoren (een witte in de koplamp en een rode op het spatbord anschter), een koplamp, een achechterlicht en vier oranje reflectoren die aan de zijkant worden bevestigd.

Het verlichtingssysteme is een veiligheidsuitrusting van uw elektrische step en moet verplicht aanwezig় en werken. Controller of uw verlichting goed functioneert voordat u de weg opgaat.

De lampen voor enchter worden gevoed door de accu van de step.

2. Bel

Op uw stuur is een bel gemonteerd. Als u de bel gebruikt, bent u op 50 m afstand harebaar.

De bel is een veiligheidsuitrusting van uw step en要去 verplicht aanwezig় op uw stuur.

3. Het dragen van een helm

Voor uw eigen veiligheid wordt het dragen van een helm sterk aanbevolen en kan volgens de wetgeving in uw land verplicht zich. In het geval van een val beperkt de helm de risico's op een hoofdtrauma.

4. Het dragen van geschikte schoenen

Het dragen van schoenen is verplicht voor een veilig gebruik.

Voor meer informatatie, neem contact op met uw verkoper.

5. Geschikte uitrusting

Gebruik voor uw veriligte beschemingsuitrusting, vooral: bij de handen/polsen, knieën en ellebogen.

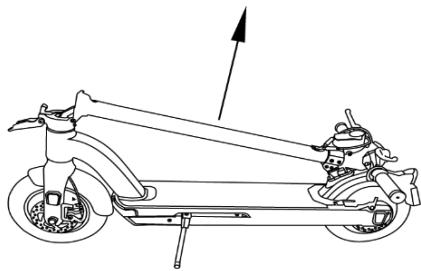

II. Uitpakken en in elkaar zetten van de step

1. Open de doos en haal alle onderdelen eruit (gooi de verpakking Niet weg, u=kunt dit nodig hebben voor returnering van het product)

1. Til de stuurpen op verwijl u het staar vasthoudt.
2. Til de hendel om in te klappen op en zorg ervoor dat deze stevig vergrendeld is.
3. Plaats het stuur in de stuurpen met behulp van deplaatsingsgeleiders en de kabelgeleider.
4. Plaats de gaten van de vergrendelingshaak gegenover de gaten van de stuurpen en het stuur zitten.
5. Draai de 2 schroeven (5 Nm) aan beiden kanten vast met behulp van de bijgesloten inbussleutel van 3mm .
6. Knijp de remhendel in en steek de bovenkant van de remkabel in de houder van de remhendel.
7. Steek de kabel door de gleuf van de remhendel totdat de kabelmantel in de remhendelaanslag past. U要去 aan de kabelmantel trekken om dit voor elkaar te krijgen.
8. Controller de werkung van de rem door de hendel in te knijpen. De remklawuw要去 op de remschijf drukken zodate het wiei niet kan ronddraaien.
9. Volg stappen 7, 8 en 9 voor beiden remhendels. Controller of de linkerrem het remsysteme van het voorwiel bedient en de rechterrem het remsysteme van hetijkenwiel.

III. De step in- en uitklappen

Om de step uit te klappen:

Klap de stuurpen UIT:

o druk op de zijkant van de vergrendelingshaak omdez te openen en los te makev de vergrendelingslus.
Haal de haakuit de vergrendelingslus.
o Til de stuurpen op tot deze in verticale positie staat.
o Til de hendel om in te klappen op tot aan de automatische vergrendeling van de veiligheidshaak van de stuurpen en verzeker u ervan dat deze stevig is vergrendeld.

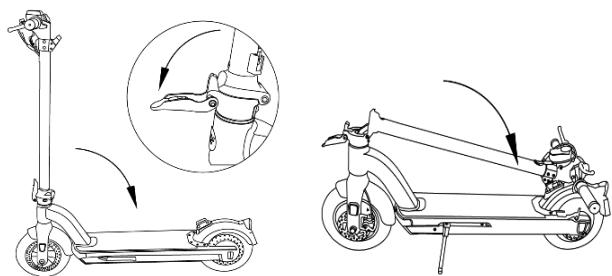

Om de step in te klappen:

Laat de stuurpen zakken:

Laat de hendel voor het inklappen van de stuurpen zakken door de veiligheidshaak op te tillen.
Laat de stuurpen zakken totdat deze parallel loopt met de voetsteun.
Druk op de zijkant van de vergrendelingshaak zodate deze in de lus voor vergrendeling valt.

Waarschuwing: de haak op de stuurpen maakt onderdeeluit van het inklapsystem en moet Niet worden gebruikt alsbagagehaak.

Elke belasting aan het stuur beinvloedt de stabiliteit van de elektrische step.

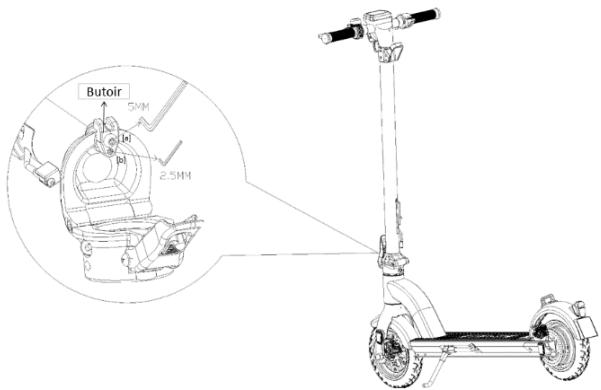

IV. Het instellen van de stuurpen

Uw step is inklapbaar. Met de standard indstellingen van de fabrikant kan de stuurpen worden uitgeklapt en vergrendeld zonder dat er sprake is van speling. Het inklapsystem moet elke 3 tot 6 maanden worden gecontroleerd. Als u speling voelt in de stuurpenijdens het gebruik, volgt u de onderstaande stappen om de stuurpen opnieuw af te stellen.

1. Gebruik een inbussleutel van 5 mm om de schroef [a] los te draaien (in de tegengestelde richting van de wijzers van een horloge). Draai de schroef alleen los, haal hem nicht uit de stuurpen.
2. Gebruik een inbussleutel van 2,5 mm om de schroef [b] aan te draajen (in de richting van de wijzers van een horloge).
3. Gebruik een inbussleutel van 5 mm om de schroef [a] waar vast te draaien (in de richting van de wijzers van een horloge).
4. Controller opniew of de stuurpen kan worden uitgeklapt en stevig vergrendeld zonder dat er spreke is van spelimg.

Het worden geadviseerd om de aanslag na 2aar te verrangen. Ga hiervoornaar uw dichtst bijzijnde verkoper.

V. Remsysteem

De KS300 heeft een schijfrem voor en (achter), wat een efficiën remsysteme is maar dat wel goed要去 worden gebruikt. Let.darom goed op de volgende punten:

• Laat de gashendel los om langzamer te gaan.
• Trek de remhendel Niet te hard in om af te remmen. Plotseling remmen kan leiden tot instabilititeit en een val. Trek de remhendel dan ook rustig verder in om zonder gevaar af te remmen.
• Trek uw remkabel Niet strakker aan dan nodig is ter hoogte van de remhendel. Het voor- of awhile要去 Niet blokkeren wanner er plotseling worden geremd, aangezien dit kan leiden tot een valpartij.
• Controller vór elk gebruik dat de voor- en achterremmen in perfecte staat+zijn.
• De rechtherhendel bedient uw achechterrem. De linkerhendel bedient uw voorrem.
• Het worden aanbevolen om uw gemiddelde remkracht volgens 60/40 te verdelen:tussen voor- en achechterrem. De remhendel mag Niet in contact komen met het stuur en de omhulsels van de kabelmantels mogen Niet in een hoek gezouwen zich zodat de kabels zo min möglich wrijving ondergaan. Beschadigde, versleten, verroeste kabels要去en onmiddelijk worden verrangen.

WAARSCHUWING!

Bij regen of nat waar worden de remafstanden verlangd. Het\ \rightharpoondown het aanbevolen in zulke situatuies het remmen te\ anticiperen. Er bestaat een risico op brandwonden wanner u\ de remmen aanraakt nadat deze langere tijd of intensief�n\ gebruikt. De remmen konnenijdens gebruik opwarmen. Raak\ ze Niet aan na gebruik van uw step.

• In bochten,ijdens het remmen, kan het stuur een negatieve invloed hebben op de reactietijd van de gebruiker.

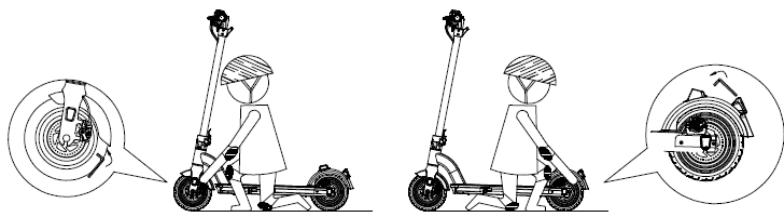

1. Het instellen van de mechanische schijfremmen

• De remblokken oefenen drukuit op een schijf die bevestigd is aan de wilnaaf. De intensiteit van de druk worden geregeld door een remhendel met een kabel. Gebruik de remhendel Niet als het wieIieniet in het frame of aan de vork bevestigd is.
• Als de rem te strak of te los is aangetrokken,要去 de remkabel worden bijgesteld om de remklauw uit te lijnen met de remschijf.
• Draai de bevestigingsschroeven van de houder van de remklawu los om de remklawuuit te lijnen met de mechanische schijf. Rem met overeenkomstige remhendel (remklawu correct gespositioneerd) en houd de remhendel in deze stand bij het vastdraaien van de bevestigingsschroeven van de remklawuhouder.
• Controller of het remblokje aan de binnenkant van het viel zich op 0,2 - 0,4 mm van de schijf bevinden. Wanner dit nicht voldoende is, moet u de schroef van het remblokje aandraaien tot u een afstand van 0,2 - 0,4 mm heeft:tussen het remblokje en de schijf.
• Het remblokje aan de buitenkant van het wiel worden ingesteld door de spanning op de remkabel aan te passen totdat u een afstand van 0,2 - 0,4 mm heeft:tussen het remblokje en de remklauw of de remhendel.

• Breng nooit olie of een ander smeermiddel aan op de schijf of de remblokjes (bijvoorbeeldijdens het onderhoud van de ketting of de derailleur). Als dit gebeurt,要去 u de remblokjes en de schijf ontvetten of verrangen.

• Controller de uitlijing van de remblokjes door aan het wiei te draaien. Uw step is maar voor op de weg.

• Schijven: Uw step is uitgerust met schijven met een diameter van 120 ~mm .
• Dankzij een system met moer en contramoer bij de remklawuw kunt u de kabelspanning en dus de remkracht aanpassen. Deze remkracht varieert en worden beinvloed door de slijtage van de remblokjes.
• De remblokjes zijn standard en moeten worden verwangen als er nicht voldoende wrijvingeer is.

Vergeet zich dat neue remblokjes in het begin stug zijn. Step enkele minuten en gebruik de remmen meerdere keren (hard en zacht remmen).

2. Vervangen van de remblokjes

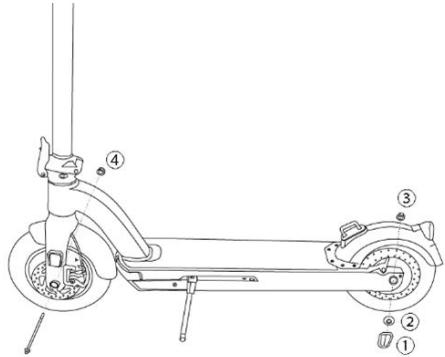

Demonteer het wiel en haal de oude remblokjesuit de remklawu. Plaats de neue remblokjes zo in de remklawu dat de remoppervlakken contact make. Raak de remoppervlakken Niet aan. Plaats de remblokjes eén voor een in de remklawu.

Stel de remmen verrolgens af zoals beschreiben is in de vorige paragraaf.

C. Uw KS300 gebruiken

• Stap 1: controller of het silicone kapje de oplaadconnector goed afdekt en of uw product Niet beschadigd is.
• Stap 2: klap de step uit zoals beschreiben in deel III. De step inen uitklappen en druk op de On/Off-knop. Voer de elektronische vergrendelingcode in zoals beschreiben in de paragraaf Elektronische vergrendeling van de step «.

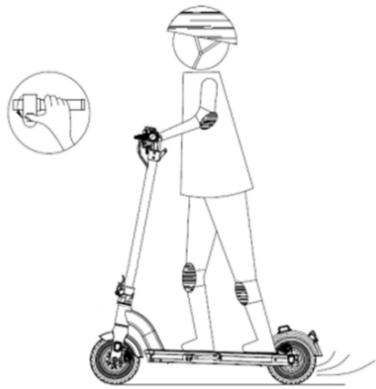

• Stap 3: wonneer de step aan staat, stapt u met een voet op de voetsteun en zet u zich met de andere voet af op de grond zonder dat u de gashendel gebruikt.

• Stap 4: u要去 een snelheid van tussen de 3 en 5km / u hebben voordat u de gashendel kunt gebruiken en elektrisch kunt steppen. Gebruik de gashendel bij uwrechterland om te

versnellen. Wanner u in beweging bent, kurz u de snelheid aanpassen met behulp van de knoppen + en -.

• Stap 5:That de gashendel los en trek aan de remhendels om af te remmen.

• Stap 6: wonneer u klaar bent, drukt u 3 seconden op de On/Off-knop om de step uit te zetten.
• Stap 7: zet uw step op een vlakke ondergrond op de standard. Vergrendel indien nodig de step.

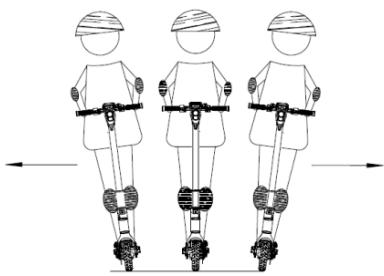

BELANGRIJK: vermijd scherpe bochten wanner uw snugheid hoog is, om elke vorm van gevaar te voorkomen.

Bewaar uw evenwicht bij het makeen van bochten om te voorkomen dat u valt door een verschuiving van het zwaartepunt of door hoge snelheden. Wanner u iets aan het stuur hangt, beinvloedt u de stabiliteit van de step.

De ideale positie om veilig te steppen.

I. Interface van het bedieningsschem

Het bedieningsschem op het stuur geeft u de staat van de step, de snelheid, de status van de accu, de verlichting voor en,achter en eventuele foutcodes aan. U kunt er ook de elektronische vergrendelingscode mee vaststellen en invoeren. Vorgrendeling van de step.

Vergrendeling van de step

Foutcode

Indicator lamp aan

Voetgangersmodus, knippert 3 keer

Snelheidsindicator

De step is standard uitgerust met een elektronisch vergrendelingssystem zodat de motor Niet kan worden aangezet.

Wanner de aan/uit-knop wordt gebruikt, laat het bedieningsschem een pieptoon horen en moet de

vergrendelingscode ingeveen. Standaard is de code 000. Als u probeert de step te verplaatsen zonder dat u de code hebt ingevoerd, worden de remmen ingeschakeld, knipperen de lichten voor en achefter en klinkt er een constant geluidsignaal.

Let op, dit voorkomt diefstal van de step Niet. Gebruik waarvoor de ingebouwde antidiefstalinrichting (zie hieronder). Bij voorkeur aangevuld met een ander

Invoering van de code om de step te ontgrendelen

1. Druk 3 seconden op de On/Off-knop om de step aan te zetten.
2. Voer de code in met behulp van de knappen van het bedieningspaneel.
3. De cursor staat op het eerste cijfer van de code. Verhoog of verlaag het cijfer met behulp van de knappen + en -. Druk kort op de On/Off-knop om te bevestigen enaar het volgende cijfer te gaan.
4. Druk twee keer snel op de On/Off-knop om de invoering van de code te bevestigen.

De vergrendelingscode activeren

Zet de step aan zoals hierboven beschreiben.
- Druk 5 seconden tegelijk op de On/Off-knop en de knop + om de vergrendelingsfunctie met code in of uit te schakelen.

De vergrendelingscode van de step wijdigen

• Druk 3 seconden op de On/Off-knop om de step aan te zetten.
  Voer de oorspronkeliike code in om de step te ontrendelen.
• Druk 10 seconden tegelijkertijd op de On/Off-knop en de knop -om de vergrendelingscode te wizigen.
• De cursor gaat op het eerste cijfer van de code staan. Verhoog of verlaag het cijfer met behulp van de knappen + en -. Druk kort op de On/Off-knop om te bevestigen en waar het volgende cijfer te.gaan.
• Druk twee keer kort op de On/Off-knop om de invoering van de nieuwe code te bevestigen.

1. Het paneel met bedieningsknoppen zit aan de linkerkant op het stuur.
2. Aan zetten: druk kort op de On/Off-knop om de step aan te zetten.

3. Uit zetten: druk 3 seconden op de On/Off-knop om de step uit te zetten.

4. Licht: druk 2 seconden op de knop + om de lichten voor en,achter aan of uit te zetten.

5. Snelheidsmodi: druk zodra u in beweging bent op de knop + of - om van snelheid te veranderen

L1: maximale snelheid 6 km/u
L2: maximale snelheid 12 km/u
L3: maximale snelheid 18 km/u
L4: maximale snelheid 25 km/u

1. Voetgangersmodus: druk 3 seconden op de knop - om de step in voetgangersmodus te zetten (snelheid maximaal 3 km/u). Op het scherm knippert het cijfer 3 en het weiterlicht knippert elke 3 seconden.

Druk in de voetgangersmodus Niet op de gashendel om te voorkomen dat de elektrische step start in de gekozen snugheidsmodus.

De voetgangersmodus kan worden ingeschakeld als de gebruiker naast de step要去 lopen. De voetgangersmodus vermindert de benodigde inpansning en houdt een snugheid van 3km / u aan.

IV. Cruisecontrole

Om de cruisecontrole in te schakelen:

Houd de gashendel gedurende 6 seconden indezelfde

positie.

• Het pictogram van de snelheidsmeter gaat branden om aan te Geven dat de cruisecontrole is ingeschakeld.

Om de cruisecontrole uit te schakelen:

• Trek aan de remhendel of
  Druk op de gashendel

V. Snelheidsalarm

• Uw step heeft een snelheidsalarm dat u waarschuwt wanner uw snelheid te hoog is, vooral wanner u daalt. Deze functie schakelt in wanner de snelheid van de step hoger is dan 30km / u .
• Wees bijzonder alert op geluidssignalen, want wanner u op deze snelheid of harder gaat, riskeert u de contrôle over uw step te verliezen en u te blesseren.

D. Foutcodes

In het geval dat uw KS300ijdens gelebruik Niet goed functioneert, drukt u tegelijkertijd op de On/Off-knop en de -gedurende één seconde. Een van de volgende foutcodes verschijnt op het scherm:

Code	Betekenis
2	Geeft een probleem met de gashendel aan.
4	Geeft een probleem met de motor aan.
5	Geeft een probleem met de rem aan.

I. Gebruik van de antidiefstalinrichting

Aan de onderkant van de stuurpen zit een ingebouwde antidiefstalinrichting in de vorm van een stalen kabel die kan worden vergrendeld met een digitale code.

1. Vergrendelingskop
2. Antidiefstalkabel
3. Houser voor opberging van de antidiefstalkabel
4. Vergrendelingsslot
5. Vergrendelingsknop
6. Cijferwieltej
7. Knop voor de herinitialisatie van de code

De code voor het ontgrendelen van de antidiefstalinrichting is standard: 0-0-0-0

1. Ontgrendel de antidiefstalinrichting (standaard code 0000)
2. Schuif de knop van de herinitialisatie maar rechts (modus INSTELLLEN)
3. Stel een neue code in door aan de wieltjes te draaien.
4. Schuif de knop van de herinitialisatie waar links.

Om de step aan een vaste steun te bevestigen:

1. Trek aan de antidiefstalkabel
2. Druk op de ontgrendelingsknop
3. Steek de bovenkant van de kabel in het slot
4. Draai aan de wieltjes om de kabel te vergrendelen

Omde step van een vaste steun los te make:

1. Voer de vergrendelingscode in
2. Druk op de ontgrendelingsknop
3. Trek de kabel uit het slot
4. Berg de kabel op in de stuurpen

Duw de antidiefstalkabel na gebruik maar boven om hem in de stuurpen te duwen en bevestig de bovenkant van de kabel in de houder zodate de kabel nicht in het viel kommt.

E. Gebruiksvoorwaarden

Uw ervaring met het besturen van fietsen, auto's, met skiën en het gebruik van andere vergelijkbare transportmiddelenkest u toepassen op once producten en u helpen uw KS300 beter te bedieren.

• Controller voor elke rit op uw step of het richtingssysteme goed is afgesteld, of het inklapsysysteme goed is vergrendeld, of de remmen of de wielen Niet zichn versleten, of de banden in goede staat+zijn en of er geen schroef van de KS300 los zit. Neem contact op met uwplaatselijke verkoper als u iets ongewoons opmerkt.
• Laad de accu van de KS300—helemaal op voordat u de step voor het eerst gezruikt.
• Breng geen wijzigingen aan de onderdelen van de KS300 aan, want dit riskeert de prestaties te verminderen, de step te beschadigen en leidt möglichk tot ernstig letsel.
• Het gebruik van de step op de openbare weg is vastgelegd in de regelgeving. Raadpleeg hiervoordeplaatselijke autoriteiten. Respecteer deplaatselijke verkeersregels en geef voetgangers voorrang als u op uw KS300 rijdt.
• Rijd uw KS300.altijd met de verlichting aan en draag een reflecterend vest overeenkomstig de regelgeving.
• Kijk algid waar u heben gaat: een helder zich helpt u uw KS300 veilig te besturen.
• Rijd Niet op natte wegen of wonneer het regent. In natte omstandigheden kan de step minder grip hebben wat kan leiden tot letsel of materiele schade.
• Pas uw snugheid aan uw omgeving aan, zodat u de KS300 op elk moment tot stilstand(Int)krentren
• Wonneer in met een groep rijdt, houdt u onderling een veilige afstand van 2 meter om botsingen te voorkomen.
• Het gebruik onder invloed van alcohol en/of drugs is verboden.

• Houd uw handen algijd op het stuur tijdens het besturen van de KS300. Het is Niet toegestaan om tijdens het rijden een smartphone of elk ander voorwerp te gebruiken. Houd uw concentratie vast wonneer u uw KS300 bestuurt: andere activiteiten zoals bellen of maar muziek luisteren�n zichniet toegestaan.

• U要去 de juiste bescherming dragen wanner u op uw KS300 rijdt om elke vom van letsel of materièle schade te voorkomen: schoenen, helm, handschoenen, knie- en alleboogbescherming, enz.
  Rijd Niet op wegen die bezaaid zich met pauin zoals takken, afval ofkleine stentjes.

• Rijd Niet op onverhard terrein of opplaatsen waar veel obstakels+zijn.
• Rijden in de stad betekent dat u te makeen krijgt met veel obstakels zoals stoepranden of trappen. Het worden geadviseerd om Niet van obstakels te springen. Het is belangrijk om te anticiperen en uw route en snelheid aan te passen aan voetgangers voordat u obstakels oprijdt. Het worden tevens aanbevolen om van uw step af te stappen wanner deze obstakels gevaarlijk�n door hun vorm, hun hoogte of wanner deze ervoor+kunnen zorgen dat u uitglijdt.
• Rijd Niet met uw KS300 op wegen met obstakels of op gladde wegen die een risico op het verliezen van grip vormen zoals op sneeuw, ijs of water.
• Houd uw voeten algijd op de voetsteun wonneer u rijdt. Spring nicht op de voetsteun van de step.
• Vergeet zich dat u zichzelf=kunt blesseren wanner u de controle over uw step verliest, tijdens botsingen of door van de KS300 af te vallen.
• Gebruik de KS300 Niet in in onveilige omgeving, bijvoorbeeld opplaatsen waar sprake is van ontvlambare producten, stoom, vloeistoffen, stof of verzels die een brand of een explosie kutten veroorzaken.
• Het is verboden om een stoel te monteren op de elektrische step om deze zittend te gebruiken.

I. Beperking van het gewicht van gebruikers

• De belangrikkste reden van een beperking van gewicht:

• Het garanderen van de veiligheid van de gebruiker.

• Het voorkomen van het beschadigen van de KS300 door overbelasting.

• Het maximale gewicht dat worden ondersteund door de KS300 is 120kg (minimaal gewicht: 20kg ).

• Het gewicht van de gebruiker en de meegevoerde spullen mag het maximale gewicht dat in deze handleiding staat nicht overschrijden. Een overbelasting kan leiden tot een val of letsel van de gebruiker en riskeert de KS300 te beschadigen. Aan de andere kant mag het gewicht van de gebruiker Niet minder+zijn dan 20kg . Het Niet respecteren van de aanbevelingen kan tot gevolg hebben dat u Niet meer kunt vertragen of kunt stoppen bij het afdalen.

II. Maximaal rijafstand

De maximaal rijafstand is afhankelijk van meerde factoren, zoals:

• Het terrein: een glad en vlak terrein verhoogt de rijafstand. Een hellend terrein verzort deze afstand.

Vermijs steile hellingen.

• De totale belasting: de totale belasting van de gebruiker is van invloed op de rijiafstand.

• De omgevingstemperatuur: de KS300 opslaan en gebruiken op de aanbevolen temperatuur kan de rijafstand verhogen. De KS300 buiten deze temperaturen gebruiken, verkleint de afstand.

• De snugheid en het rijgedrag: een regelmatige en lage snugheid verhoogt de rijafstand. Aan de andere kant leidt het regelmatig starten, stoppen, regelmatig versnellen en vertragen tot het verkorten van de rijafstand.

• Start en stop nicht abrupt.

• Gebruik de KS300 nicht op te steile hellingen. Snelheid makes op een te steile helling kan leiden tot een oververhitte motor en accu.

• Wanner de accu is opgeladen, kan er maximaal ongeveer 35 km worden afgelegd.

F. Gebruik van de oplader

Houd voordat u de accu oplaadt rekening met de volgende punten met betrekking tot de oplader van de accu:

• Volg de instructies op het etiket van de CPLader.
• Gebruik de oplader Niet in de buurt van explosieve gassen of bijtende stoffen.
  Schud de oplader nicht, maar deze nicht vallen en vermijdschokken.
• Bescherm de lader gegen de regen en vocht, de explader is bedoeld voor gebruik binnenschuis.
• De oplader kan temperaturen:tussen de 0 en +40^ C weerstaan.
• Het is verboden de oplader te demonteren. Vertrouv in geval van problemen het apparaat toe aan een gekwalificeerde reparateur.
• U mag alleen de oplader gebruiken die met uw elektrische step is meegeleverd om eventuele schade te voorkomen. Bij nicht naleving van deze voorwaarde verralt de garantie.
• Tijdens het opladen要去en de accu en de oplader ten minste 10 cm van de muur liggen, in een droge en geventileerde ruimte. Plaats niets in de onmiddelijkne nabijheid van de opladerijdens het opladen.
• Raak de oplader Niet te lang aanijdens het opladen (risico op brandwonden).
  Zorg ervoor dat de oplader stabel is.
  Bedek de oplader nicht om te voorkomen dat deze tijdens het opladen oververhit.
  Dompel het product Niet onder.
• Vermijd elk contact met water tijdens het opladen van de accu. Raak de oplader Niet aan met natte handen.
• Gebruik de oplader nicht als het snoer of de stekker beschadigd is. Zorg ervoor dat de stekker van de oplader goed is aangesloten op het stopcontact.

• Gebruik geen metalen voorwerp om de pinnen van de stekker te kortsluiten.

• Haal de stekker uit het stopcontact voordat u de accu aansluit of loskoppelt.

• Deze oplader is ontworpen voor het opladen van lithium-ion-accu's, laad geen ander type accu op met deze oplader. Gebruik de oplader Niet voor een nicht-oplaadbare accu.
• Dit apparaat kan worden gebruikt door kinderen vanaf 14年龄段 en door Personen met lichamelijke, zintuiglijke of verstandelijk beperking of door mensen zonder ervaring of kennis, mits zich onder correct toezicht staan of instructies voor het veilige gebruik van het apparaat hebben gekregen en zich de risico's hebben begrepen. Kinderen mogen Niet met het apparaat spelen. De schoonmaak en het onderhoud door de gebruiker mag zich worden uitgevoerd door kinderen zonder toezicht.
• Houd kinderen onder toezicht, zich dienen nicht te spelelen met het apparataat.
• Laat dit product buiten bereik van kinderen: dit product is geen spelelgoed.
• Het stopcontact waar de oplader mee is verbonden, moet zich bij het apparaat় gemonteerd en moet algijd eenvoudig toegankelijk়. Stap Niet op de oplader of op het snoer.
• Het externe flexibele snoer van dit product kan nicht worden verrangen. Bij beschadiging van het snoer要去 het product worden afgedankt.
• Breng het afgedankte productaar de milieustraat.

LI-ION BATTERY CHARGER

MODEL: MGT3602A

INPUT:100V-240V-1.8A MAX 5060Hz

OUTPUT:420V 20A

CAUTIONS:

betekent dat deze
inrichting dubbel of
versterkt geisoleerd
is voor producten
van klasse II

betekent dat het product binnenshuis moet worden gebrukt

betekent dat het apparaat Niet要去 worden weggegooid met huishoudelijk afval (2012/19/EU). Het要去 worden gerecycled.

Oplader

Ingangsspanning: 100-240 V

Uitgangsspanning: 42 V

G. Oplaadprocedure

Laad de accu van de step volgens de volgende procedure op:

• De accu kan worden opgeladen met gebruik van een normal stopcontact.
• Steek de stekker in de accu van de step (oplaadconnector) door het siliconen kapje op te tilen dat over de oplaadconnector zit aan de rechterrijkant van de voetsteun.
• Controller of de oplaadconnector droog is en steek het snoer van de oplader in een stopcontact in de buurt.
• Tijdens het opladen zal het ledlampje op de oplader rood worden, dit betekent dat de oplader goed functioneert. Als de accu volledig opgeladen is, worden het lampje groen.
  Haal cervolgens de stekker uit het stopcontact en daarna de stekker uit de accu. Sluit het kapje op de accu.
• Trek de stekker uit het stopcontact.

Til het rubberen kleje op.

Steek de
voedingsadap
ter in de
oplaadpoort.

Plaats het rubberen klepjer terug wanner het opladen is beeingidg.

BELANGRIJK:

• Te lang laden riskeert een vermindering van de levensduur van de accu. Laat uw KS300 Niet een hele nacht aan de oplader zitten.
  Houd de laadamgeving schoon en droog.
• Laad de accu Niet als de laadpoort nat is.

H. Accu

Deze elektrische step is uitgerust met een lithium-ion-accu van hoge kwaliteit. Lithium-ion-accu's können opgeladen worden zonder dat de accu—helemaal leeg is en+zijn zeer bestand gegen kou en hitte (-10^ tot +40^) . De accu zit in een compartment onder de voetsteun van de step.

Voor een maximale levensduur van de accu en om deze te beschemen gegen schade, dient u de onderstaande gebruiks- en onderhoudsinstructies op te volgen.

I. Accuduur

Zodra uw accu opgeladen, is het raadzaam deze 20 tot 30 minutes te soften rusten voor gebruik.

De accuduur is afhankelijk van meerdere gebruiksfactoren:

• de gekozen ondersteuningsstand
• het gewicht van de gebruiker
• de helling van de weg
• de bandenspanning
• de wind
• de start- en stopfrequentie
• de buitentemperatuur.

II. Belangrijke waarschuwing, voorzorgsmaatregelen

De accu moet regelmatig of na elk gebruik opgeladen worden. De accu kan opgeladen worden als deze nog nicht hebernaal leeg is.

Om de levensduur van de accu de verlengen worden echter aangeraden:

• heel warme en heel koude omgevingen te vermijden (ideale oplaadtemperatuur is 20^ )
• de accu 30 minuten te soften afkoelen na gebruik
• Als de KS300 stocht vanwege oververhitting,zet de step dan op een droge en koele plaats en wacht tot de accu en de motor zichn afgekoeld voordat u de step wee gebruikt.

Voorzorgsmaatregelen:

Gebruik alleen de specifieke, meegeleverde oplader voor het opladen van de accu. Gebruik geen andere voedingsbron of elektrisch apparaat dan degene met uw step is meegeleverd.

• Laad de accu alleen op in een goed geventileerde ruimte.
• Stel de accu nicht bloot aan把它 en laad darauf nicht op in volzonlicht.
• Haal de accubehuizing in het voetsteuncompartment van de step Niet uit elkaar en breng geen wijzigingen aan.
• Sluit de aansluitingen (+) en (-) van de accu Niet aan op een metalen voorwerp.
  Stel de accu Niet bloat aan vloeistoffen.
• Gebruik nooit een beschadigde accu.
• Stop het laden van de accu als deze Niet volledig is geladen na de theoretische oplaadtijd. Raadpleeg de specificaties van de accu hieronder.
• Gebruik de accu Niet als deze een ongewone geur heeft of ongebruikelijk warm worden.
  Houd de accu buiten het bereik van kinderen.
• Laad de accu volledig op voordat u deze voor langerearend weglegt en laad opnieuw op als u de accu waar gaat gebruiken.
• Laat de accu nicht langdurig opladen alsDEXE NIT wordt gebruikt.

III. Levensduur van de accu

De levensduur van de accu is voor het grootste gedeelte afhankelijk van uw mate van gebruik. Stel de accu Niet bloat aan temperaturen onder de -10 °C of boven de 40 °C. De werkking kan hierdoor wijzigen.

Accu's kennen na een groot+aantal keren opladen minder goed gaan functioneren. Dit za afhangen van het gebruikspatroon.

Dit symbolism betekent dat dit product een geintegreerde oplaadbare accu heeft, die nicht要去en weggegooid met huishoudelijk afval (2006/66/CE).

Uw gezrukke accu要去en ingeleverd bij het verkooppunt of bij speciale recyclepunter. Gooi de afgedankte accu absolutniet in denatur.

IV. Gebruik van de accu

Voor een maximale levensduur van de accu en om deze te beschermen gegen schade, dient u de volgende gebruiks- en onderhoudsinstructies op te volgen:

Laad de accu zo snel möglichk op wanner de acculading minder dan 25% (of 1/4 van de totale lading) bedraagt.

Wanner het occupictogram op het bedieningsschem leeg verschijnt en knippert, betekent dit dat de spanning zwak is en dat de step KS300 Niet voldoende voeding heeft om normal te blijven rijden. Stop, want dit kan instabilititeit in de accuwisseling veroorzaken en zo de levensduur van de accu verkorten.

WAARSCHUWING: gebruik de KS300 nicht wanner de accu zwak is of wanner het systeme aangeeft veilig te stoppen. De levensduur van de accu wordenkt verkort

wanner u de KS300 blijt gebruiken als de spanning van de accu zwak is.

WAARSCHUWING: de levensduur van de accu worden verzort als de accu langeijd worden bewaard zonder regelmatig opgeladen te worden zoals hierboven staat

vermeld.

• Gebruik geen metaal om de twee polen van de accu aan te sluiten, want dit kan kortsluiting veroorzaken.
• Plaats de accu nooit in de buurt van een open haard of een andere warmtebron.
  Schud de accu nicht, LAST DE ACCU NIEET Vallen EN Vermijdschokken.
• Als de accu Niet op de step zit, houd deze dan buiten het bereik van kinderen om ongelukken te voorkomen.
  Haal de step Niet uit elkaar om bij de accu te komen. Het is verboden de accu te openen.
• Wanner er vloeistof UIT de accu kommt, zorg er dan voor dat dit vloeistof Niet in contact komt met de huid of de ogen. Was in een dergelijk geval met veel water en raadpleeg een arts.
• Ga waar een gekwalificeerde technicus voor elke reparatie of voor de verrangig van de accu.

Specifications van de accu

Type	Lithium-ion
Nominate spanning	36 V
Capaciteit	13 Ah
Oplaadtijd	6.5 u
Aantal cycli (≥ 70% van de capaciteit)	500 cycli
Ingangsspanning	100-240 V

I. Recycling

Het symbol dat hier en op het apparaat staat, betekent dat het apparaat geclassified is als een elektrisch of elektronisch apparaat en dat dit aan het einde van de levensduur Niet要去en afgedankt met andere huishoudelijk of commercieel afval.

De AEEA-richtlijn 2012/19/EU (richtlijn afgedankte elektrische en elektronische apparatuur) is ingevoerd om

apparaten te recyclen met behulp van de meest efficiente terugwinnings- en recyclingtechnieken om de milieueffecten tot een minimum te beperken, gevaarlijke stoffen te behandelen en het toenemende,aantal stortplaatsen te vermijden.

Verwijderingsinstrumentes voor particuliere gebruikers:

Wonneer u het apparaat Nieteer gebruikt, dankt u dit af waar bij u deplaatselijke recyclingprocessen in acht neemt. Neem voor meer informatie contact op met deplaatselijke autoriteiten of de verkoper van het apparaat.

Verwijderingsinstrumentes voor professionele gebruikers:

Professionele gebruikers要去 contact opnemen met hun leverancier, de algemene voorwaarden van het koopcontract controlleren en ervoor zorgen dat het apparaat Niet bij ander commercieel afval komt wanner het worden afgedankt.

J. Reiniging, onderhoud en opslag

De KS300要去 regelmatig worden onderhonden. Dit gedeelte beschrijft de stappen en belangrijke vereisten die verbonden zijn aan het onderhoud van uw KS300.

I. Reiniging

• Controller of de elektrische voeding en de opplaadkabel van de KS300 zijn losgekoppeld.
  Reinig uw KS300 met een zachte en droge doeK.

WAARSCHUWING!

Uw KS300 is IPX5-gecertificated. Dit betekent dat het bestand is gegen speitters. Maar het apparaat要去 nicht in water worden ondergedompeld of worden bloatgesteld aan waterstralen. Reinig uw KS300 dan ook nooit met een hogedruksput of dompel het nooit onder in een vloeistof.

• Voorkom dat water of een ander vloeistof in de KS300 binnendringt, waar dit onomkeerbare schade aan de elektronische componenten kan veroorzaken.
  Uw product za dal dan van de garantie worden buitengesloten.
• De reiniging en het onderhoud van het apparaat door de gebruiker mag Niet worden uitgevoerd door kinderen zonder toezicht.

II. Onderhoud

Algemene aanbevelingen

• Breng geen wijzigingen aan die nicht door de fabrikant zijn gespecificeer.
• Neem contact op met een erkende werkplaats, bijvoorbeeld Norauto/ATU/Auto 5.

Onderhoud van de wielen en het remsystem:

Denk eraan om regelmatig de twee uiteinden van de remkabel in te smeren met smeerolie om de levensduur en de goede werkking te garanderen.
- Controller de WIelen voor en,achter en de naaf zorgvuldig voordat u de step gezruikt. De bandenogeniet beschadigd of slap+zijn.
- Controller de remmen aandachtig voordat u de step gelebruikt.
- Neem in het geval van problemen contact op met de klantenservice voor het verzangen van de banden.
- Onderhoud van de schroeven:
- Controller zorgvuldig de schroeven van elk onderdeel voordatu de step gelebruikt. De schroeven mogen nicht los zitten en nicht beschadigd zijn.

Opmerking: controller voor elk gebruik of de step normal Werkt. Gebruik de step in geval van problemen Niet en neem contact op met de klantendienst voor reparatie. Wijzig nooit het frame van de step. Elke wijziging kan een risico op letsel veroorzaken en de fabrikant wijst elke verantwoordelijkheid af in geval van schade als gevolg van wijziging achteraf.

Het instellen van de schijfremmen

De remblokken oefenen drukuit op een schijf die bevestigd is aan de welnaaf. De intensiteit van de druk wordt gecontroleerd met behulp van een remhendel, op basis van de kracht die de gebruiker toepast. Gebruik de remhendel Niet als het wiei Niet in het frame of aan de vork bevestigd is.

Omdere remkracht enigszins af te stellen,draait u aan demicrostelschroef.

Draai de bevestigingschroeven van de houder van de remklawuw los om de remklawuwuit te lijnen met de mechanische schijf.

Rem met overeenkomstige remhendel (de remklaw positioniert zich correct) en houd de remhendel in deze stand bij het vastdraaien van de bevestigingssschroeven van de remklawhouder.

Controller of de remblokjes zich op 0,2 tot 0,4 mm van de schijf bevinden. Als dit Niet het geval is en als u zich Niet op uw gemak voelt met deze handeling, neemt u contact op met een gekwalificeerde technicus.

Spuit nooit olie of een ander smeermiddel op de schijf of de remblokjes (tijdens onderhoud aan de ketting of de derailleur bijvoorbeeld). Als dit gebeurt,要去 u de remblokjes en de schijf ontvetten of verrangen.

Controller de uitlijing van de remblokjes door aan het wiei te draaien. U=kunt op weg!

Schijf: uw step is uitgerust met schijven met een diameter van 120 mm.

• De remblokjes zijn een standard model. Vervang ze als het wrijvingsmaterial is versleten.
• De referentienummers voor de remblokjes op uw step+zijn de volgende:

Model:

Bolids

Referentie:

M05

Vergeet zich dat neue remblokjes in het begin stug zijn. Rijd deze in door eenaar minuten op de step te rijden en afwisselend hard enlicht te remmen.

Remblokjes verrangen

Verwijder de remklawu door de schroef los te draaien en de versleten remblokjesuit de klauw te halen. De remblokjes zitten met magneten vast in de remklawu. U verwijdert de remblokjes met eenkleine tang.

Plaats elk新模式 remblokje een voor een, dat zich magnetisch vastklemt aan de remklauw. Plaats de新模式 remblokjes zo dat de remoppervlakken contact make.

Raak de remoppervlakken Niet aan. Plaats elk neueu remblokje eén voor eén in het midden van de remklauw. Stel de remmen cervolgens af zoals beschreiben is in de vorige paragraaf.

Remkabel verrangen

Als u remkabels zijn beschadigd of versleten na een langeperiode van gebruik, is het belangrijk om deze te verrangen. Volg hiervoor de onderstaande stappen.

• Draai de schroef op de remklaww los.
  Haal de remkabeluit de remhendel.
  Haal de remkabeluit de kabelmantel.
• Steek een neue remkabel in de mantel (neem contact op met uw verkoper voor een neue kabel).
• Steek de remkabel in de remhendel.
  Stel de remkracht in: raadpleeg hiervoor het vorige hoofdstuk.

Vervanging van de wielen

Achterwiel

• Draai de schroeven ① los: twee aan elke kant van het wie1.
• Verwijder het kapje ② en koppel de kabel van de motor los.
• Draai de moeren van de motor ③ los: twee aan elke kant van het wie1.
  Haal het hinterwieluit de step.

Voorwiel

• Draai de moeren van het voorwiel ④ los: twee aan elke kant van het wel.

Haal het voorwiel uit de step.

Neem bij voorkeur contact op met een gekwalificeerde technicus van uw verkoper om de buiten- of binnenband te verrangen.

Aanbevelingen voor het smeren

Het smeren van de onderdelen is nodig voor de goede werkinq en de levensduur van uw step, maar ook om corrosie van de onderdelen te voorkomen.

Gebruik speciale transmissieolie voor remkabels. Na het wassen: droog en smeer verwolgens de mechanismisch bewegende onderdelen (assen van remhendel en remklauw, kabel, vouwonderdelen) in met olie. Om een goede passing te garanderen, moet u de stuurpen en het balhoofdstel voldoende invetten.

Moeren en schroeven

Afbeelding	Aanbevolen koppel (nM)	Afbeelding	Aanbevolen koppel (nM)
	45~47		48~52
	20~25		4~5

Opmerkingen: zelfborgende moeren en andere soortenzelfborgende sluitingen können hun doeltreffendheid verliezen en要去en regelmatig worden gecontroleerd en opniewworden vastgedraaid.

III. Opslag

• Laad uw KS300 ten minste 50% op voordat u de step wegzet voor opslag om een te hove ontlading van de accu te voorkomen doordat de step langdurig nicht worden gezruikt.
• Laad de accu Niet als de temperatuur onder de 0^ is. Zet de KS300 weg in een warmere omgeving (meer dan 5^ ) voordat u de accu oplaadt.
• U要去 uw KS300 beschermen om een verminderung van prestaties veroorzaakt door stof te voorkomen.
• Plaats uw step binnen, op een droge plaats bij een geschikte temperatuur.

WAARSCHUWING: om uw veilighheid te garanderen, haalt u de KS300 nooituit elkaar, anders vervalt de garantie.

AANBEVELING: als de step een bepaalde periode nicht regelmatig worden gebruikt,要去 u hem elke 60ragen volledig opladen. De step要去 een droge, beschemde plek

bewaard worden, bij een temperatuur:tussen 5 en 35^. Anders vervalt de garantie vanwege nalatigheid.

Naam	Instellingen
Nettogewicht	19.5 kg
Minimale belasting	20 kg
Maximale belasting	120 kg (bestuurder + bagage)
Maximale snelheid	Ongeveer 25 km/u
Maximale autonomie	Tot 35 km (afhankelijk van het terrein, het rijgedrag, het gewicht van de bestuurder, enz.)
Voedingsbron	Lithium-ion-accu
Nominaal vermogen	350 W
Afmetingen (LxBxH)	114x47x123 cm
Accu	36 V/13 Ah
Gebruikstemperatuur	Min=0 °C, Max=40 °C
Maximale bandendruk	36 PSI / 2.5 Bar
Maximaal geluid tijdens gebruik	< 70 dB(A)

L. Reikwijdte van de garantie

In het geval van problemen:

• De garantie van de fabrikant is van toepassing op een normal gebruik van het product Zoals dit is vastgesteld in het kader van de gebruikshandleiding voor een tijsduur van 2aar (3aar in Spanje) op het product en 1aar op de accu.
• De garantie dekt geen schade die door een andere oorzaak dan het apparaat is veroorzaakt.
• De garantie is met name nicht van toepassing als het apparaat is beschadigd als gevolg van een schok of een val, onjuiste bediening, aansluiting die Niet in overeenstemming is met de instructies in de handleiding, de invloed van blikseminslag, overspanning op het Lichtnet, onvoldoende bescherming gegen hitte, vocht of vorst.
• De garantie dekt nicht de gebruikshandleiding.
• De garantie dekt nicht normale slijtage van het product (banden, remkabel en kabelmantel, remblokjes, slijtage van de voetsteun slijtage van het spatschemm, slijtage van de plastic beschemkapijes, enz.).
• De garantie dekt nicht slijtage van het product veroorzaakt door een slecht gebruik, inclusief en met name slijtage veroorzaakt door botsingen met voorwerpen of een val.
• De garantie dekt nicht een gebruik van het product dat Niet overeenkomt met de voorzorgsmaatregelen zoals beschreiben in de gebruikshandleiding.
• De garantie dekt geen fouten aan het product die zijn veroorzaakt door een nicht meegeleverde accessoire.
• De garantie dekt geen schade die is veroorzaakt door de accu.
• De garantie dekt nicht het product of de accessoires als dit/deze op每一天e manier is/zijn gedemonteerd of gewijzigd.

• De garantie dekt geen producten die nicht kuren worden geidentificierd aan de hand van het serienummer. Als er elementen zijn verwijderd,uitgewist, gewijzigd of onleesbaar zijn geworden, is de garantie Niet van toepassing.

• De garantie dekt geen schade als gevolg van blootstelling van het product aan vocht, aan extreme warmte of kou, aan corrosie, aan oxidatie, aan elk soort vloeistof.

• De garantie dekt geen verrormingen, schade, breuken van het chassis als gevolg van een zware val, overbelasting of herhaalde schokken.

FR

DECLARATION CE DE CONFORMITE

Le fabricant :

MGTS SA

vertegenwoordigde zijn gemachtigde vertegenwoordiger :

MGTS CONCEPTION

vertegenwoordig door Laurent Attardo, Directeur weltwijde inkoop en bevoorrading, behoorlijk gemachtig od het technische dossier op te stellen en deze verklaring op te stellen, verkaart dat de ninee machine hierna:

Handelsnaam : Wayscal KS300

Generieke naam : Elektrische scooter

Functie : Scooter ; Model : KS300

Code MGTS:35247

haarvan het serienummer als volgt is : zie bladzijde 1

voldoet aan de gehele van toepassing zijnde harmonisatiewetgeving van de Unie :

Richtlijn 2006/42/CE betreffende machines,
- Richtlijn 2014/30/UE betreffende de harmonisatie van de wetgevingen van de lidstaten inzake elektromagnetische compatibilititeit,
- Richtlijn 2011/65/UE betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur,
Richtlijn 2006/66/CE betreffende batterijen en accu's, alsook afgedankte batterijen en accu's.

en de geharmoniseerde normen :

EN17128:2020

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-3:2013

EN 62321:2013

EN 62133-2:2017.

Onderhavige conformiteitsverklaring werden opgesteld uitsluitend onder de aansprakelijkheid van de fabrikant.
