GEBRUIKSAANWIJZING U-GO-Fresh VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
GEBRUIKSAANWIJZINGEN 26
INSTRUCCIONES DE USO 38
ISTRUZIONI PER L'USO 50
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - FRANCE
Bedankt!
Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be

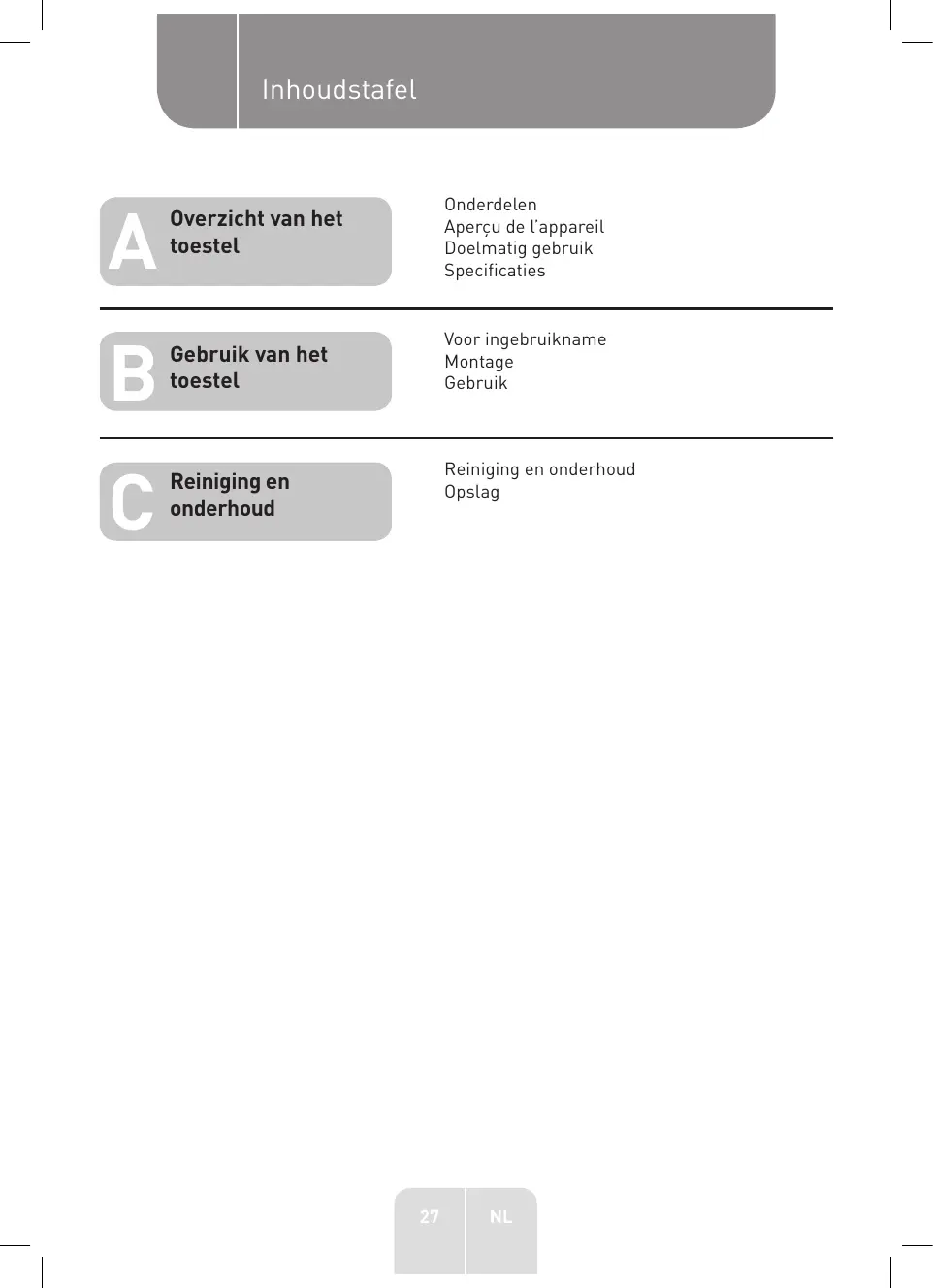

Overzicht van het toestel
Onderdelen
Gebruik van het toestel
Voor ingebruikname
Montage
Gebruik
Reiniging en onderhoud
Reiniging en onderhoud
Opslag
LEES ALTIJD EERST DEZE GEBRUIKSAANWIJZING EN DE AFZONDERLIJKE GIDS MET WETTELIJKE VOORSCHRIFTEN DOOR VOORDAT HET APPARAAT WORDT GEBRUIKT. BEWAAR DEZE TWEE HANDLEIDINGEN VOOR TOEKOMSTIGE RAADPLEGING.
Onderdelen
A Voetstuk met antislipvoetjes B Eerste buis C Tweede buis D Scherm E Netsnoer F Motoreenheid G Bedieningspaneel: Snelheidsknop (1-8) / Timerknop (Automatische in-/uitschakeling) ② Oscillatieknop (zijdelings) ③ Voedingsknop (AAN/UIT) H Motoras I Achterste rooster J Moer voor achterste rooster K Ventilatorblad L Ventilatordop M Voorste rooster
Afstandsbediening
(1) Voedingsknop (AAN/UIT) 2 Snelheidsknop -/+ [1-8] 3 Timerknop (Automatische in-/uitschakeling) 4 Oscillatieknop (zijdelings)
Overzicht van het apparaat
Haal het apparaat uit de verpakking. Verwijder alle etiketten van het product. Controleer of alle onderdelen geleverd zijn en zich in een goede staat bevinden. Als het apparaat beschadigd of defect is, gebruik het niet en breng het onmiddellijk aan uw handelaar of klantendienst. - Bewaar alle verpakkingsmateriaal buiten het bereik van kinderen. Er is risico op een ongeval als kinderen met de verpakking spelen.
Doelmatig gebruik
- Deze staande ventilator is alleen bestemd voor huishoudelijk gebruik. Dit apparaat is alleen bestemd voor gebruik in een droge en goed geventileerde binnenruimte. Het is niet ontworpen voor industrieel of professioneel gebruik.
- Dit apparaat is ontworpen voor het circuleren van lucht in de kamer en het genereren van een verse luchtstroom. Gebruik het apparaat niet voor andere doeleinden.
- Elk ander gebruik kan schade aan het apparaat of letsel teweegbrengen.
Specificaties
| Model: | 968179 |
| Ventilator | |
| Bedrijfsspanning: | 220-240 V ~, 50 Hz |
| Vermogen: | 45 W |
| Beschermingsklasse: | II |
| Timerknop (Automatische in-/uitschakeling): | 1 - 8 eer (in stappen van 1 eer) |
| Afstandsbediening | |
| Benodigde batterijen: | 2 AAA (LR03) 1,5 V batterijen, nicht oplaadbare mangoan of alkaline batterijen (inbegrepen) |
| Werkingsbereik: | Tot 5 meter |
| Beschrijving | Symbool | Waarde | Eenheid |
| Maximum luchtdebiet van ventilator | F | 41,3 | m³/min |
| Opgenomen vermogen van ventilator | P | 40,3 | W |
| Servicewaarde | SV | 1,0 | (m³/min)/W |
| Stroomverbruik in stand-by | PSB | 0,2 | W |
| Seizoensgebonden stroomverbruik | Q-(PNominal*320+PSB*1 120)/1 000, (PNominal=45W) | 14,6 | kWh/a |
| Geluidsvermogenniveau | LWA | 58 | dB(A) |
| Maximale luchtsnelheid | C | 4,1 | meter/s |
| Meetnorm van servicewaarde | IEC 60879:1986+ (corr. 1992) | | |
| Contactgeevens voor meer informatie | ELECTRO DEPOT,1 route de Vendeille59155 Faches Thumesnil, FRANKRIJK | | |
OPGELET!
Haal de stekker altijd uit het stopcontact alvorens:
- een onderdeel te installeren of af te halen, de verticale hellingshoek aan te passen,
- het apparaat te verplaatsen,
- het apparaat te reinigen of op te bergen.
- Raak de bewegende onderdelen niet aan. Steek nooit uw vingers of een voorwerp in het ventilatorblad of de openingen van het apparaat om het risico op een elektrische schok, brand of letsel te vermijden.
Voor ingebruikname
- Veeg het apparaat voor ingebruikname schoon met een droge, zachte doek om stof te verwijderen.
- Installeer nieuwe batterijen (2 AAA/LR03 batterijen, inbegrepen) in de afstandsbediening volgens de juiste polariteit (+/-).
OPMERKING:
Installeer geen oplaadbare batterijen in de afstandsbediening.
Montage

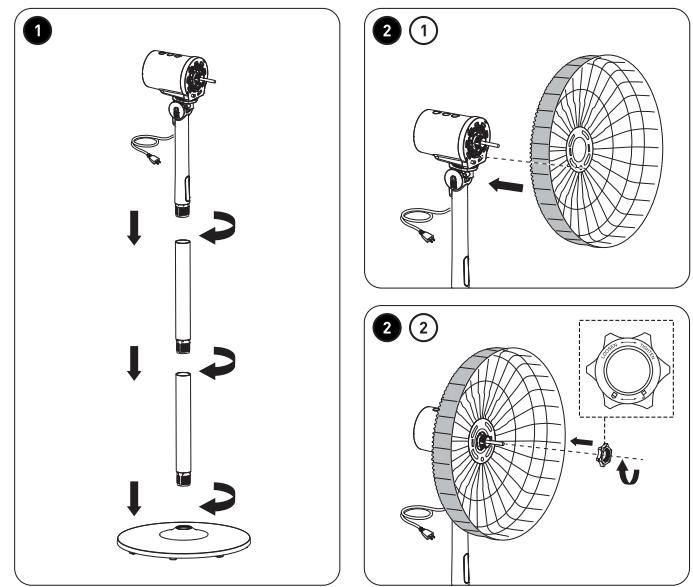

Het voetstuk en de motoreenheid monteren
Deze staande ventilator bevat 2 identieke buizen zodat u de ventilator op de gewenste hoogte kunt instellen. Zorg dat het snoer niet in het stopcontact zit.
- Plaats het voetstuk op een vlakke en stevige vloer.
- Steek het schroefdraadeinde van een buis in het gat in het midden van het voetstuk en draai de buis vervolgens met de klok mee stevig vast. Voor een ventilator op maximale hoogte, steek het schroefdraadeinde van de tweede buis in de eerste buis en draai de tweede buis vervolgens met de klok mee stevig vast.
- Steek de buis van de motoreenheid tenslotte in de in elkaar gezette buis en draai het met de klok mee stevig vast.
BELANGRIJK: De motoreenheid en de buis vormen één geheel en bevatten elektrische componenten. Probeer niet om ze uit elkaar te halen.
B Gebruik van het toestel
De roosters en het ventilatorblad monteren
Na het monteren van de motoreenheid op het voetstuk, maar de roosters en het ventilatorblad vast.
2 1 Breng het achterste rooster op de motoras aan. Breng het kleine gat op het achterste rooster op een lijn met de kleine knop op de onderste helft van de motoreenheid. Houd het achterste rooster met een hand op zijn plaats.
2 Breng de kunststof moer op de motoras aan en draai het met de klok mee, in de richting "TIGHTEN" (VASTDRAAIEN), om het achterste rooster vast te zetten. Controleer of het achterste rooster zich mooi op een lijn met de knop bevindt nadat de moer is vastgedraaid.

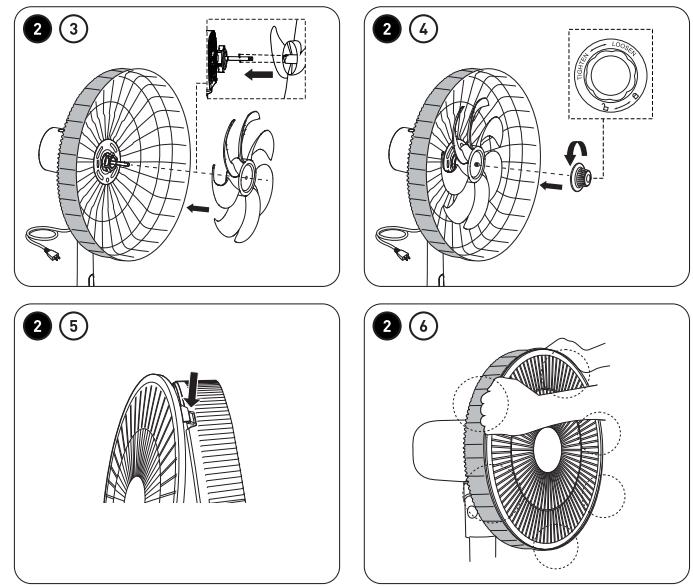

3 Breng het ventilatorblad op de motoras aan door de groef van het ventilatorblad op een lijn te brengen met de metalen stang op de motoras. Druk het ventilatorblad vervolgens in om beide delen aan elkaar vast te maken. De stang van de motoras doet het ventilatorblad draaien wanneer het apparaat in werking is.
4 Installeer de kunststof dop op de motoras en draai deze tegen de klok in, in de richting "TIGHTEN" (VASTDRAAIEN), totdat deze stevig is vastgemaakt en het ventilatorblad op de motoras is vastgezet.
Neem het voorste rooster vast met de bevestigingshaak omhoog en de vergrendelingsklem omlaag gericht. Steek de bevestigingshaak eerst in de gleuf aan de bovenkant van het achterste rooster.
Controleer of beide roosters juist zijn uitgelijnd. Druk vervolgens stevig op de volledige rand van de roosters vanaf de bovenkant om ze aan elkaar vast te maken. U zult tijdens het drukken enkele klikken horen.

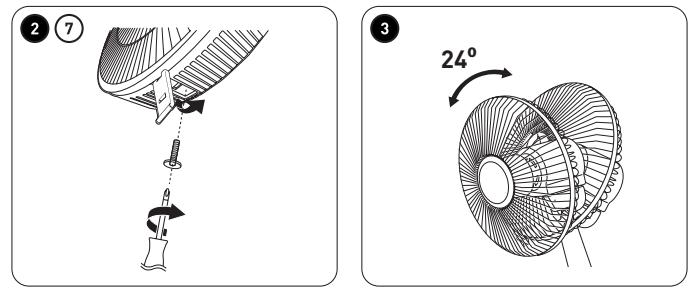

Sluit de vergrendelingsklem aan de onderkant en draai vervolgens de schroef vast met behulp van een kruiskopschroevendraaier.
OPGELET!
Voordat de stekker in het stopcontact wordt gestoken, controleer of alle onderdelen juist zijn aangebracht om elk gevaar te vermijden.
Het apparaat uit elkaar halen
Om het apparaat voor opslag uit elkaar te halen, haal de stekker uit het stopcontact en voer de stappen die in de vorige sectie zijn vermeld in omgekeerde volgorde uit.
Gebruik
Beschrijving van het bedieningspaneel en de afstandsbediening
| Knop | Functie |
| Bedieningspaneel | Afstandsbediening |
| VOEDING | | Druk op deze knop om de ventilator in te schakelen. Het scherm geeft de huidige snelheid weir.
Druk op deze knop om de ventilator uit te schakelen en in stand-by tezetten. Het scherm worden gedoofd. |
| Oscillatie | | Druk op deze knop om het automatisch zijdelings Oscilleren (85°) te starten of te stoppen. |
| Snelheid | -/+ | De standarde snelheid na het aansluiten van de ventilator op de voeding is „1" (laagste snelheid).
Druk herhaaldelijk op de knop / + of - om de snelheid van de ventilator (tusseniveau 1 en 8) stapsgewijts te verhogen of te verlagen. |
Houd 2-3 sec ingedrukt om de timer te openen
Timer -/+
Deze knop maakt het mogelijk om de timer voor automatische inschakeling of automatische uitschakeling tussen "1" en "8" uur in te stellen.
- Om de timerinstelmodus te openen, druk kort op de knop of houd de knop op de ventilator gedurende 2-3 seconden ingedrukt totdat het pictogram op het scherm knippert.
- Druk vervolgens op de knop / + of - om de duur (1 - 8 uur) in stappen van 1 uur te verhogen of te verlagen. Het aantal uren wijzigt stapsgewijs wanneer op deze knoppen wordt gedrukt. Wanneer de gewenste duur op het scherm wordt weergegeven, stop met het drukken op de knoppen. Het aantal uren en het pictogram knipperen twee keer en uw instellingen worden automatisch bevestigd.
- Automatische inschakeling: U kunt een timer voor de automatische inschakeling instellen wanneer het apparaat in stand-by staat. De ingestelde snelheid en oscillatiemodus blijven hetzelfde als die ingesteld tijdens het vorige gebruik. Wanneer de timer is ingesteld en bevestigd, geeft het scherm de duur en een vast pictogram weer voordat het scherm wordt gedoofd om energie te besparen. Druk op gelijk welke knop (uitgezonderd de knop) als u het scherm opnieuw wilt aanzetten. Na het verstrijken van de timer wordt het apparaat automatisch ingeschakeld.
- Automatische uitschakeling: U kunt een timer voor de automatische uitschakeling instellen wanneer het apparaat is ingeschakeld. Wanneer de timer is ingesteld en bevestigd, geeft het scherm de huidige snelheid en een vast pictogram weer. Als het scherm dooft (om energie te besparen), druk op gelijk welke knop (uitgezonderd de knop) om het scherm opnieuw aan te zetten. Druk op het pictogram als u de ingestelde duur wilt raadplegen. Na het verstrijken van de timer voor automatische uitschakeling wordt het apparaat automatisch uitgeschakeld en gaat het vervolgens in stand-by.
- Om een automatische inschakeling of een automatische uitschakeling te annuleren:
- Druk op de knop ©
- en druk meerdere keren op de knop ⊙ totdat het cijfer voor het uur opnieuw "0" wordt of
- houd de knop 2-3 seconden ingedrukt en druk vervolgens herhaaldelijk op de knop totdat het cijfer voor het uur opnieuw "0" wordt.
- U hoort een geluidssignaal om uw keuze te bevestigen telkens u op een knop van de ventilator of de afstandsbediening drukt.
- Het scherm geeft de huidige snelheid en de status van het apparaat weer.
Gebruik van het apparaat
Plaats het apparaat altijd op een vlak, droog en stevig oppervlak. Plaats het apparaat in een veilig gebied waar het niet kan omvallen.
OPGELET!
Voordat de stekker in het stopcontact wordt gestoken, controleer of alle onderdelen juist zijn uitgelijnd en aangebracht om elk gevaar te vermijden. - Laat het snoer niet over randen van een tafel of werkblad hangen. Leg het snoer op een zodanige manier dat kinderen of dieren er niet aan kunnen trekken of er niet over kunnen struikelen. - Plaats het apparaat niet in de buurt van een venster of waar het aan regen blootgesteld kan worden. - Gebruik het apparaat niet in een badkamer. Houd het apparaat altijd uit de buurt van een waterbron of een zone met een hoge vochtigheidsgraad.
- Wikkel het snoer volledig af en steek de stekker stevig in een gepast stopcontact. Wanneer er onder stroom staat, staat het apparaat in stand-by en hoort u een geluidssignaal.
- Druk op de knop op de ventilator of de afstandsbediening om de ventilator in te schakelen. De standaardinschakeling van het apparaat is "1".
- Druk op de knop + of de knop - om de snelheid (1-8) stapsgewijs te verhogen of te verlagen.
- Druk op de knop om het automatisch zijdelings oscilleren (85°) te starten of te stoppen.
Om de verticale hellingshoek handmatig aan te passen, druk eerst op de knop om de ventilator uit te schakelen. Wacht totdat de ventilator volledig tot stilstand is gekomen en duw de ventilatorkop voorzichtig omhoog of omlaag om de verticale hellingshoek (24°) in te stellen.
- Raadpleeg de bovenstaande sectie "Beschrijving van het bedieningspaneel en de afstandsbediening" voor meer informatie.
OPMERKING: Het scherm wordt na enkele seconden van inactiviteit (zonder dat er een knop wordt ingedrukt) gedoofd om energie te besparen, de ventilator blijft echter ingeschakeld (snelheid, oscillatie, timer). Druk op gelijk welke knop (uitgezonderd de oscillatieknop) als u het scherm opnieuw wilt aanzetten.
- Als de ventilator niet langer wordt gebruikt, druk op de knop om het apparaat in stand-by te zetten en haal de stekker uit het stopcontact.
BELANGRIJK: Haal de stekker na gebruik altijd uit het stopcontact om het apparaat volledig van de voeding te ontkoppelen.
Reiniging en onderhoud
OPGELET!
- Haal de stekker voor het reinigen altijd uit het stopcontact.
- Dompel het apparaat, het snoer of de stekker nooit in water of een andere vloeistof om elektrisch gevaar te vermijden. Spoel ze nooit onder de kraan.
OPMERKING: Maak het apparaat nooit schoon met een oplosmiddel, chemisch of agressief schoonmaakmiddel, metalen borstel, scherp voorwerp of een schuursponsje.
- Algemene reiniging – Veeg de hoofdeenheid en het voetstuk schoon met een zachte doek of een spons, lichtjes bevochtigd in water of water met een beetje afwasmiddel om vuil en stof te verwijderen. Na reiniging, veeg het apparaat volledig droog.
- Grondige reiniging - Om stof dat op de roosters en het ventilatorblad is opgehoopt te verwijderen, volg deze stappen:
- Haal de ventilatorkop af door de stappen in de sectie „De roosters en het ventilatorblad monteren" omgekeerd uit te voeren.
- Veeg de motoreenheid schoon met een zachte doek, lichtjes bevochtigd met water of water met een beetje afwasmiddel. Veeg goed droog.
- Reinig het voorste en achterste rooster, het ventilatorblad, de kunststof dop van de ventilator en de moer van het achterste rooster in water met een beetje afwasmiddel en een zachte doek of spons. Spoel grondig en veeg droog met een zachte doek. Laat alle onderdelen volledig drogen voordat ze opnieuw op de motoreenheid worden aangebracht.
Opslag
Haal altijd de stekker uit het stopcontact voordat u het apparaat opbergt. - Bewaar het apparaat in een koele, droge en schone ruimte, uit de buurt van kinderen en huisdieren. - Bewaar de verpakking om uw apparaat in op te bergen als u het langere tijd niet denkt te gebruiken.
