Producttype	Staande ventilator
Merk	Valberg
Model	RD-40B / 976391
Afmetingen (L × B × H)	62 × 62 × 100 cm
Verstelbare hoogte	100 – 120 cm
Netto gewicht	2,50 kg
Voeding	220-240 V ~, 50 Hz
Opgenomen vermogen	45 W (max), 34,2 W in gebruik
Verbruik in stand-by	0 W
Lengte netsnoer	180 cm
Diameter bladen	38 cm
Ventilatiesnelheden	3 (Laag, Gemiddeld, Hoog) + Uit
Automatisch oscilleren	Ja, hoek 80°
Verticale kanteling	Ja, verstelbaar met knop
Geluidsvermogensniveau	53,7 dB(A)
Maximale luchtstroom	30,0 m³/min
Maximale luchtsnelheid	2,64 m/s
Seizoensgebonden elektriciteitsverbruik	10,944 kWh/jaar
Beschermingsklasse	Klasse II
Beoogd gebruik	Binnen, huishoudelijk
Onderhoud en reiniging	Zachte, licht vochtige doek; niet onderdompelen; stofzuiger voor de roosters
Veiligheid	Beschermrooster, automatische uitschakeling bij omvallen (niet gespecificeerd)
Garantie	2 jaar (op vertoon van kassabon)
Meegeleverde accessoires	Basis, buizen, roosters, bladen, schroeven, moeren, ring

Veelgestelde vragen - RD-40B VALBERG

Hoe monteer ik de ventilatorvoet?

Koppel het apparaat los van het stroomnet. Bevestig de twee dwarsbalken (S en T) met de 4 meegeleverde schroeven, en plaats vervolgens de buitenste buis (P) op de balken. Plaats de decoratieve dop (R) en de verstelring (O). Trek de binnenbuis (N) omhoog tot de gewenste hoogte en draai de ring vast.

Hoe monteer ik de ventilatorkop?

Nadat u de standaard heeft bevestigd, verwijdert u de montagemoer (E) van de motorunit. Plaats het achterrooster (F) tegen de motor en lijn de pinnen uit. Bevestig het met de moer. Duw de bladen (D) op de motoras (G) en lijn de sleuven uit, schroef vervolgens de dop (C) vast. Haak het voorrooster (B) eraan en sluit de clips. Draai de kleine schroef (A) aan de onderkant vast.

Hoe zet ik de ventilator aan en kies ik de snelheid?

Sluit het apparaat aan op het stroomnet. Druk op de gewenste snelheidsknop (L): 1 (laag), 2 (gemiddeld) of 3 (hoog). Om uit te schakelen, drukt u op 0.

Hoe schakel ik automatisch oscilleren in?

Druk op de oscillatieknop (H) op de motorunit. Om het oscilleren te stoppen, duwt u de knop omhoog.

Hoe stel ik de kanteling van de ventilator in?

Zet de ventilator eerst uit (stand 0). Houd de ventilatorkop met één hand vast, draai de kantelverstelknop (J) tegen de klok in om los te maken. Kantel naar de gewenste positie en draai de knop weer vast.

Hoe stel ik de hoogte van de ventilator af?

Zet de ventilator uit. Maak de hoogteverstelring (O) los door tegen de klok in te draaien. Verplaats de binnenbuis omhoog of omlaag en draai de ring weer vast.

Hoe maak ik de ventilator schoon?

Koppel het apparaat altijd los van het stroomnet voor reiniging. Gebruik een zachte, licht vochtige doek (water of zeepsop). Dompel de motor, het snoer of de stekker nooit onder. Voor de roosters wordt een stofzuiger aanbevolen. Gebruik geen oplosmiddelen of schurende middelen.

Wat te doen als de ventilator niet werkt?

Controleer of de stekker goed is aangesloten en het stopcontact onder spanning staat. Zorg ervoor dat de snelheidsknop niet op 0 staat. Als het probleem aanhoudt, koppel het apparaat los en neem contact op met de klantenservice. Probeer niet zelf te repareren.

Is het normaal dat de ventilator geluid maakt?

Het maximale geluidsniveau is 53,7 dB(A) (normaal gebruik). Als het geluid overmatig is, controleer dan of de bladen het rooster niet raken, of alle schroeven vastzitten en of de ventilator op een stabiele ondergrond staat.

Hoe berg ik de ventilator in de winter op?

Koppel het apparaat los, maak het schoon met een droge doek en berg het op een koele, droge, stofvrije plaats op, buiten bereik van kinderen. Gebruik indien mogelijk de originele verpakking.

GEBRUIKSAANWIJZING RD-40B VALBERG

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEVOORWAARDEN

GEBRUIKSAANWIJZINGEN 26

GEBRUIKSAANWIJZINGEN 38

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANKRIJK

[e-mail]

VALBERG

Voor een veilig gebruik van het apparaat: volg de montage-instructies hiernaast op.

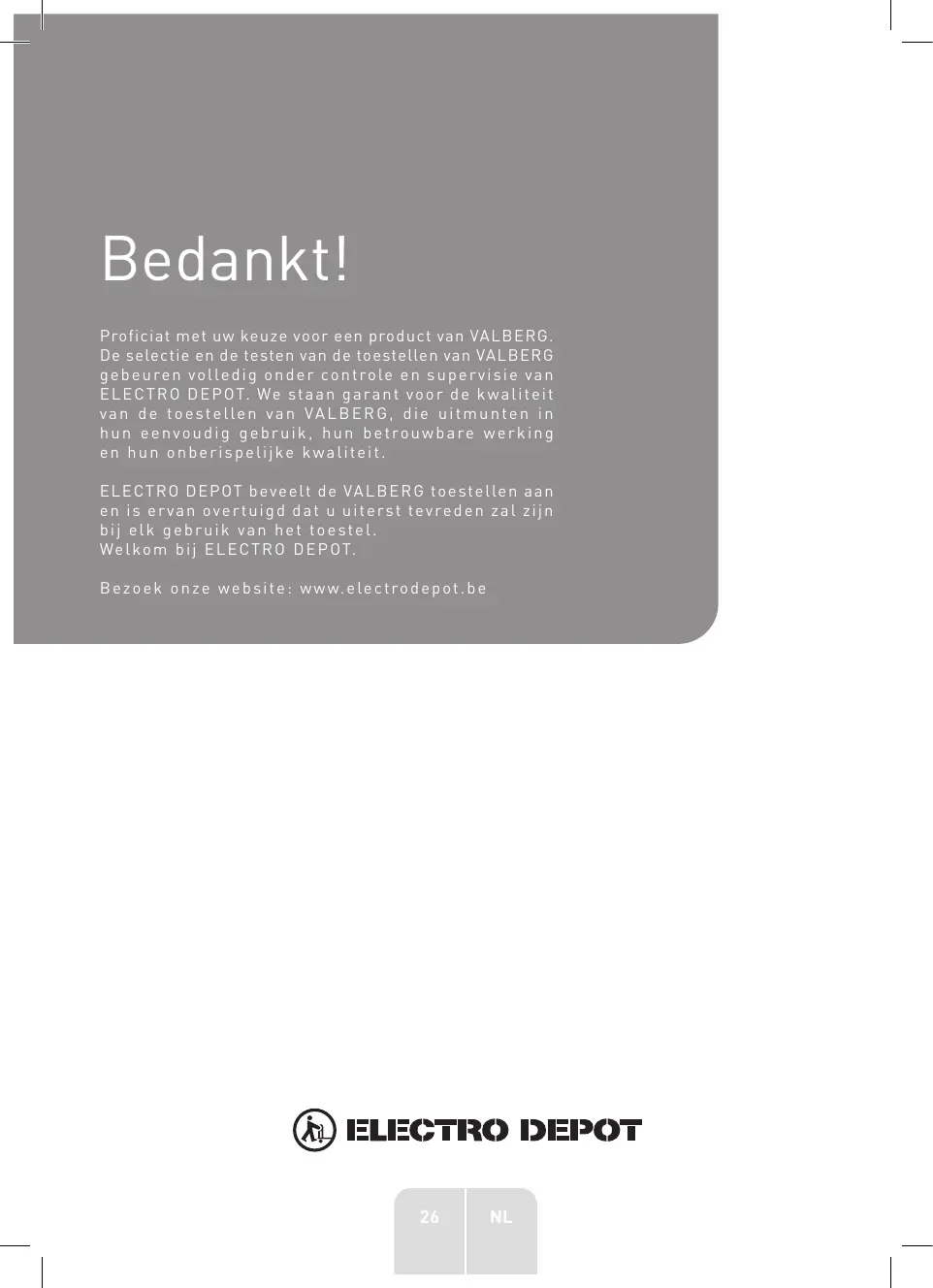

Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.

Bezoek onze website: www.electrodepot.be

A	Richtlijnen	Veiligheidsinstrumentes Afdanken van uw oude toestel
B	Overzicht van het toestel	Onderdelen Overzicht van het product Beoogd gebruik Technische gegevens
C	Gebruik van het toestel	Montage Gebruik
D	Reinigung en onderhoud	Reinigung en onderhoud Opslag

Lees de gebruiksaanwijzing na het lezen van deze handleiding met belangrijke veiligheidsvoorschriften.

Veiligheidsinstructies

• Lees de handleiding aandachtig door voordat u het apparaat in gebruik neemt en bewaar deze voor latere raadpleging. Als u dit apparaat aan een derde geeft, doe dan ook deze gebruiksaanwijzing erbij.
• Dit apparaat is alleen bestemd voor huishoudelijk gebruik. Elk ander gebruik (professioneel, commercieel, etc.) is niet toegestaan. Niet buitenshuis gebruiken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysieke, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden.
• Verwijder alle verpakkingsmateriaal voordat het apparaat wordt gebruikt. Bewaar het verpakkingsmateriaal uit de buurt van kinderen, er is inslikkings- of verstikkingsgevaar.
• Open in geen enkel geval de behuizing. Stop geen vingers of andere voorwerpen in de openingen van het apparaat. Belemmer de ventilatieopeningen van het apparaat niet.
• Stel het apparaat niet bloot aan warmte. Plaats het apparaat niet in de buurt van een warmtebron, zoals een fornuis of verwarmingstoestel.
• Voordat u de stekker in het stopcontact steekt, controleer of de netspanning in uw woning overeenstemt met de spanning vermeld op het typeplaatje van het apparaat.

A Richtlijnen

• Als het snoer beschadigd is, dient het vervangen te worden door uw handelaar, een servicecentrum of een gelijksoortig vakbekwaam persoon om elk gevaar te vermijden. WAARSCHUWING - RISICO OP ELEKTRISCHE SCHOKKEN! Dompel het apparaat (bijv. om te reinigen), snoer of stekker niet in water of een andere vloeistof. Raak het apparaat of de stekker niet met natte handen aan.
• Trek het snoer altijd via de stekker uit het stopcontact, en niet door aan het snoer zelf te trekken.
• Gevaar op elektrische schokken! Repareer het apparaat nooit zelf. In geval van een storing mag de reparatie van het apparaat alleen door een vakbekwame persoon uitgevoerd worden.
• Om schade aan het snoer te vermijden, zorg dat het niet wordt verpletterd of vervormd en dat het niet over scherpe randen schuurt.
• Gebruik het product alleen in een niet vochtige binnenruimte.
• Plaats geen voorwerp met een open vlam, zoals een kaars, op of in de buurt van het apparaat. Plaats tevens geen voorwerp gevuld met water, zoals een vaas, op of in de buurt van het apparaat.
• Gebruik het apparaat altijd op een vlak, stabiel, schoon en droog oppervlak. Houd het apparaat uit de buurt van warmte of koude, stof, direct zonlicht, vocht en waterdruppels of gespetter.
• Haal de stekker uit het stopcontact als u het apparaat niet gebruikt en alvorens het apparaat schoon te maken.
• Plaats het apparaat op een stabiele ondergrond voordat u het inschakelt om omkantelen te vermijden.
• Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het apparaat in elkaar zet, verplaatst, reinigt of onderhoudt.
• Stop geen voorwerpen in het apparaat en zorg dat er geen voorwerp het apparaat binnendringt. Dit kan elektrische schokken of schade aan de ventilator veroorzaken.
• Gebruik het product nooit zonder het beschermrooster of met een beschadigd beschermrooster.

A Richtlijnen

• Tijdens de werking, houd de handen, haar, kleding en de accessoires uit de buurt van het beschermrooster om risico op letsel en schade aan het product te vermijden.
• Voor een veilig gebruik van het apparaat: houd rekening met de montage-instructies in de sectie "Gebruik van het toestel".
• WAARSCHUWING! Zodra de installatie is voltooid, is het strikt verboden de beschermroosters van de ventilator te verwijderen voor reiniging of onderhoud.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Aan het einde van de levensduur van een product mag het niet worden gesorteerd of gerecycled met ander huishoudelijk afval.

Het product, inclusief de verpakking, is onderworpen aan een sorteerinstructie voor recycling.

Neem de volgende regels in acht om de impact van uw aankoop op het milieu te beperken. U bent wettelijk verantwoordelijk om het product, de handleiding(en) en de verpakkingsonderdelen te sorteren om ze te kunnen recyclen (inclusief eventuele accessoires).

Elektrische of elektronische apparatuur mag niet worden gesorteerd of gerecycled met ander huishoudelijk afval.

Laat gebruikte producten en verpakkingsonderdelen nooit binnen bereik van kinderen, omdat ze gevaarlijk zijn.

Bewaar de handleiding(en) gedurende de gehele levensduur van het apparaat en voeg deze documentatie bij het apparaat wanneer het aan een derde partij wordt verkocht.

Neem contact op met uw lokale overheid voor informatie over de inzamelpunten en hoe u uw afval kunt sorteren en recycleren.

Voor de veiligheid van de kinderen bewaart u uw oude toestellen op een veilige plek tot ze naar de selectieve afvalplaats buiten uw woning gebracht worden.

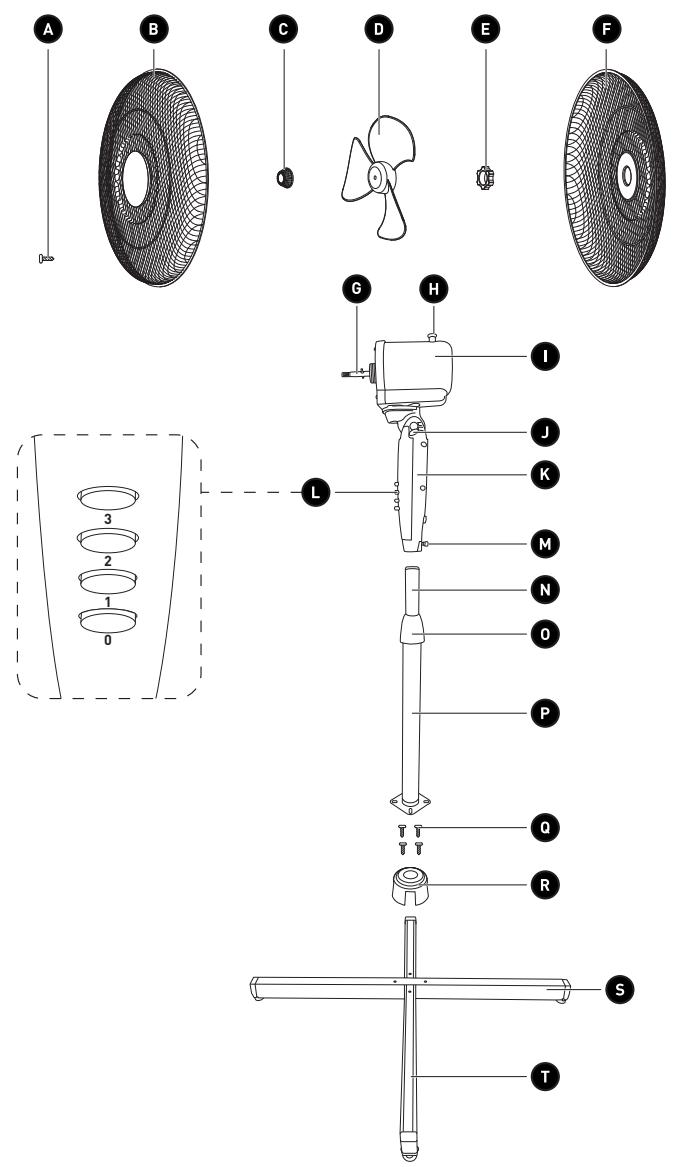

Onderdelen

A Bevestigingsschroef en moer B Voorste beschermrooster C Ventilatorbladdop D Ventilatorbladen E Kunststof bevestigingsmoer F Achterste beschermrooster Motoras Oscillatieknop Motorbehuizing Regelknop voor hellingshoek

K Controledoos L Snelheidsknoppen [0/1/2/3] M Vergrendelingsknop Binnenste buis In hoogte verstelbare kraag Buitenste buis Schroeven [x 4] R Decoratieve kap voor voetstuk S Dwarsbalk A T Dwarsbalk B

Overzicht van het product

• Pak het toestel uit en verwijder alle labels van het toestel, uitgezonderd het typeplaatje. Controleer of alle onderdelen aanwezig en intact zijn. Als het toestel beschadigd of defect is, gebruik het niet en breng het naar uw winkel of klantenservice.
• Houd alle verpakking uit de buurt van kinderen. Er is risico op een ongeluk als kinderen met het verpakkingsmateriaal spelen.

Beoogd gebruik

• Dit toestel is alleen bestemd voor huishoudelijk gebruik en niet voor commercieel, industrieel of buitengebruik. Het toestel is ontworpen voor gebruik binnenshuis om lucht te laten circuleren en luchtstroom te genereren. Gebruik het toestel in een droge ruimte met voldoende ventilatie.
• Elk ander gebruik kan het toestel beschadigen of letsel veroorzaken.

Technische gegevens

Model:	976391
Bedrijfs spanning:	220-240 V~, 50 Hz
Nominal vermogen:	45 W
Stand-byvermogen:	0 W
Lenght netsnoer:	180 cm
In hoogte verstelbaar:	100 - 120 cm
Grootte van ventilatorblad:	38 cm
Afmetingen (B x D x H):	62 x 62 x 100 cm
Nettogewicht:	2,50 kg
Beschermingsklasse:	Klasse II
Geluidsvermogensniveau (LWA):	53,7 dB (A)
Oscillatiehoek:	80°
Oscillatietijd:	12,4 s
Maximale draaisnelheid van ventilatorblad:	1245 omw/min
Maximale luchtstroom (F):	30,0 m³/min
Maximale luchtsnelheid (C):	2,64 m/sec
Seizoensgebonden elektriciteitsgebruik (Q):	10,944 kWh/a
Waarde van de service (SV):	0,88 (m³/min) /W
Meetnorm voor de servicewaarde:	EN IEC 60879:2019

Informatie-eisen voor ventilatoren volgens verordening (EU) N°206/2012

Informatie van het model	976391 - WIND S1
Omschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F	30,0	m3/min
Opgenomen vermogen	P	34,2	W
Bedrijfswaarde	SV	0,88	(m3/min)/W
Elektriciteitsverbruik in de stand-by-stand	PSB	0,00	W
Geluidsvermogensniveau van de ventilator	LWA	53,7	dB(A)
Maximale luchtsnelheid	c	2,64	Meter/sec
Meetnorm voor bedrijfswaarde	EN IEC 60879 : 2019

Contactgegevens voor nadere informatie

Electro Dépôt - 1 route de Vendeville F-59155 FACHES THUMESNIL - France

Montage

OPGELET

Haal de stekker altijd uit het stopcontact voordat u het toestel in elkaar zet of uit elkaar haalt.

Benodigd gereedschap: Kruiskopschroevendraaier, niet inbegrepen.

Het voetstuk in elkaar zetten

1. Haal de stekker uit het stopcontact.
2. Verwijder de 4 schroeven (Q) van de balken (S, T) met behulp van een schroevendraaier door ze tegen de klok in los te draaien.
3. Plaats dwarsbalk A (S) boven balk B (T) om ze aan elkaar vast te maken.
4. 2 Plaats de buitenste buis (P) erop en zorg ervoor dat de 4 gaten in de balken zich op een lijn bevinden met de gaten in de flens van de buitenste buis. Bevestig de flens aan de balken met behulp van de 4 schroeven (Q).
5. 3 Verwijder de in hoogte verstelbare kraag (O) van de bovenkant van de buitenste buis (P) door deze tegen de klok in los te draaien.

Plaats de decoratieve kop voor voetstuk (R) op de buitenste buis (P) en schuif deze omlaag richting het voetstuk.

1. Breng de in hoogte verstelbare kraag (O) opnieuw aan de bovenkant van de buitenste buis (P) aan. Trek de binnenste buis (N) lichtjes uit de buitenste buis en draai de kraag met de klok mee vast.
2. 5 Plaats het hoofdgedeelte (I, J) op de binnenste buis (N) en draai de vergrendelingsknop (M) met de klok mee vast.

De ventilatorkop in elkaar zetten

1. 6 Verwijder de kunststof bevestigingsmoer (E) van de voorkant van de motorbehuizing (I) door deze tegen de klok in los te draaien.
2. 7 Plaats het achterste beschermrooster (F) tegen de voorkant van de motorbehuizing (I) met de handgreep aan de bovenkant en naar achteren gericht. Zorg ervoor dat de 2 geleidepennen op de motorbehuizing juist in de gaten van het achterste beschermrooster zitten.

Bevestig het achterste beschermrooster met de kunststof bevestigingsmoer (E) door deze met de klok mee vast te draaien. Draai de schroeven niet te stevig vast.

1. Duw het midden van de ventilatorbladen (D) op de motoras (G) en zorg ervoor dat de 2 sleuven aan de achterkant van de ventilatorbladen met de 2 pinnen aan de voorkant van de motoras overeenstemmen.

Draai de ventilatorbladdop (C) op de motoras (G) tegen de klok in vast.

C | Gebruik van het toestel

1. 9 Open de klemmen op de rand van het voorste beschermrooster (B) en haak vervolgens de beugel aan de bovenkant van het voorste beschermrooster op het achterste beschermrooster (F) vast.
2. Breng het gat aan de onderkant van de beschermroosters op een lijn en sluit vervolgens alle klemmen om de beschermroosters aan elkaar te bevestigen. Zorg ervoor dat de klemmen juist op de rand gesloten zijn.
3. Steek de kleine schroef (A) in het gat en draai de moer (beide inbegrepen) aan de achterkant vast om de beschermroosters vast te zetten.

Gebruik

1. Zet de ventilator rechtop op een droog, vlak en stabiel oppervlak.
2. Zorg ervoor dat de ventilator juist in elkaar is gezet.
3. Steek de stekker van het snoer in een geschikt stopcontact.
4. Druk op de gewenste snelheidsknop (L) om de ventilator in te schakelen.

1. Om de ventilator uit te schakelen, druk op "0".
2. Om de automatische oscillatie van links naar rechts te starten, druk op de oscillatieknop (H). Om de oscillatiefunctie te stoppen, trek de knop omhoog.
3. Om de verticale hellingshoek van de ventilatorkop aan te passen, druk op "0" om de ventilator eerst uit te schakelen. Houd de onderkant van de ventilatorkop met een hand vast en draai de regelknop voor hellingshoek (J) langzaam tegen de klok in om de ventilatorkop los te maken. Stel de ventilatorkop in de gewenste hellingshoek in en draai de regelknop voor hellingshoek vast.
4. Schakel de ventilator uit om de hoogte van de ventilator aan te passen. Draai de in hoogte verstelbare kraag (0) tegen de klok in los, pas de hoogte van de ventilator aan en draai de kraag weer vast.

VOORZICHTIG

Schakel de ventilator altijd uit voordat u de hellingshoek of hoogte van de ventilator aanpast.

1. Zet de ventilator na elk gebruik uit. Trek de stekker uit het stopcontact als u denkt de ventilator langere tijd niet te gebruiken.

Reiniging en onderhoud

OPGELET

• Schakel het apparaat altijd uit en haal de stekker uit het stopcontact voordat u onderdelen reinigt, in elkaar zet of uit elkaar haalt.
• Dompel het apparaat, het snoer of de stekker nooit in water of een andere vloeistof.
• Gebruik nooit oplosmiddelen, chemische of schurende reinigingsmiddelen, staalborstels, scherpe voorwerpen of schuursponsjes om het toestel schoon te maken.
• Maak het toestel regelmatig schoon. Houd de beschermroosters en ventilatieopeningen aan de achterkant van de motorbehuizing vrij van stof of vuil. Gebruik voor een snelle reiniging een stofzuiger om deze onderdelen schoon te maken.
• Maak het toestel schoon met een zachte doek, licht bevochtigd in water of een mild sopje. Veeg het toestel na reiniging droog met een schone doek. Zorg ervoor dat er geen water of een andere vloeistof in de motorbehuizing of controledoos terechtkomt. Laat volledig drogen.

Opslag

• Haal de stekker altijd uit het stopcontact voordat u het toestel opbergt.
• Bewaar het toestel in een koele, droge en stofvrije ruimte, buiten het bereik van kinderen en huisdieren.
• Bewaar de verpakking en gebruik deze om uw toestel op te bergen wanneer u denkt het langere tijd niet te gebruiken.
