Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be

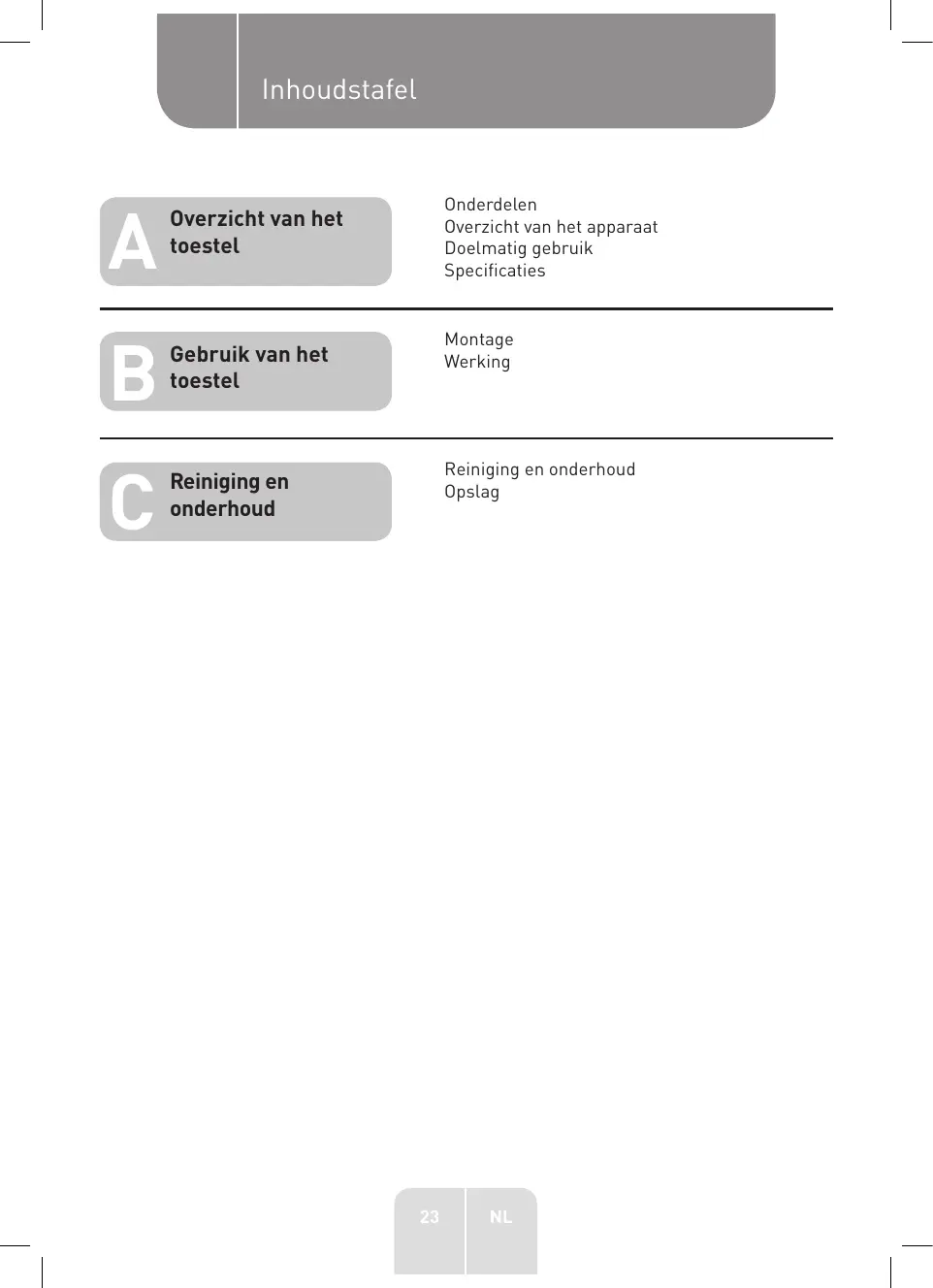

Overzicht van het toestel
Onderdelen
Overzicht van het apparaat
Doelmatig gebruik
Specificaties
Gebruik van het toestel
Montage
Werking
Reiniging en onderhoud
Reiniging en onderhoud
Opslag
Onderdelen

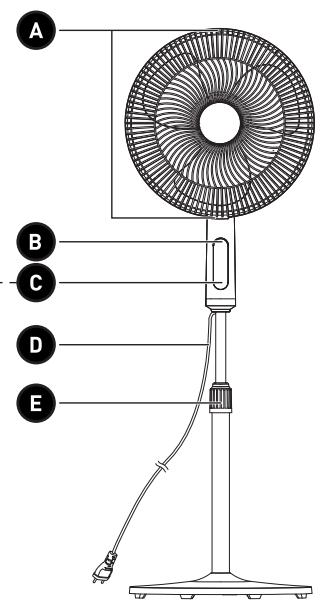

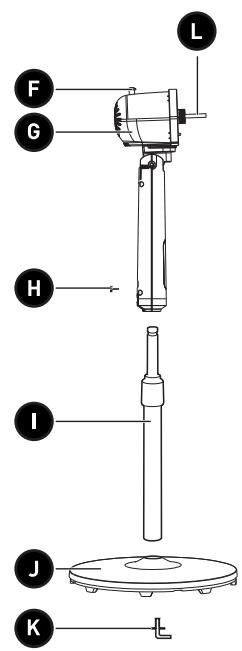

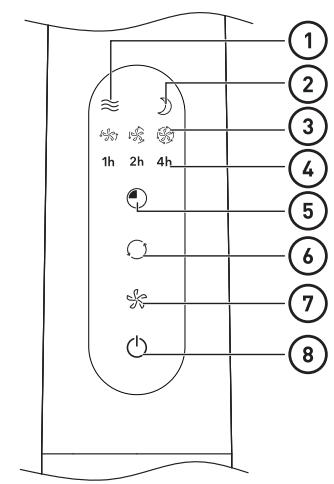

A Klemmen (x1 aan de bovenkant van de ventilator, x1 aan de onderkant van de ventilator met schroef) B Infraroodsensor (ontvanger) Bedieningspaneel met beeldscherm ① Pictogram van natuurlijke modus ② Pictogram van slaapmodus ③ Pictogrammen van lage, middelhoge, hoge ventilatorsnelheid ④ Pictogram van timer ⑤ TIMER knop ⑥ MODE knop ⑦ SNELHEID knop ⑧ AAN/UIT knop D Netsnoer met stekker E Hoogteregelaar F Oscillatieknop G Motor H Schroef I Basisbuis (uitschuifbaar) J Voetstuk K Schroef met hendel en metalen schijf L Motoras

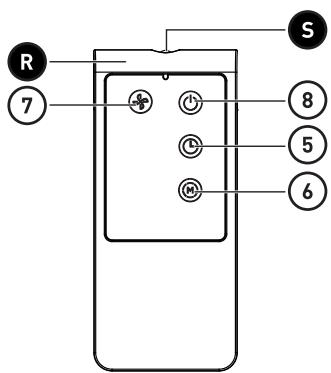

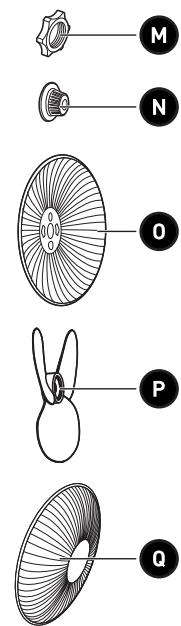

M Kunststof moer N Ventilatordop O Achterste beschermrooster P Ventilatorblad Q Voorste beschermrooster R Afstandsbediening S Infraroodsensor (zender)
Overzicht van het apparaat
Haal het apparaat uit de verpakking en verwijder alle etiketten. Controleer of alle onderdelen van het apparaat aanwezig en in goede staat zijn. Als het apparaat beschadigd of defect is, gebruik het dan niet en breng het ter reparatie aan uw handelaar of klantendienst. - Bewaar alle verpakkingsmateriaal buiten het bereik van kinderen. Er is risico op een ongeval als kinderen met de verpakking spelen.
Doelmatig gebruik
- Dit product is alleen bestemd voor huishoudelijk gebruik. Het is niet ontworpen voor industrieel of professioneel gebruik.
- Elk ander gebruik kan schade aan het apparaat of letsel aan personen teweegbrengen.
Specificaties
| Model: | 972443 - WIND -S9 SILENCE |
| Hoofdeenheid |
| Bedrijfsspanning: | 220-240 V ~ 50 Hz |
| Beschermingsklasse: | Klasse II |
| Max. vermogen: | 40 W |
| Vermogen in stand-by: | 0,21 W |
| Maximaal geluidsniveau: | 57 dB(A) |
| Oscillatiehoek: | 80° |
| Oscillatieduur: | 12 s |
| Afmetingen van de hoofdeenheid (B x D x H): | 440 x 400 x 1 300 mm |
| Afmeting van ventilatorblad: | 400 mm |
| Maximale draaisnelheid van het ventilatorblad: | 1280 omw/min |
| Maximaal luchtdebiet: | 30,1 m³ / min |
| Maximale luchtsnelheid: | 2,2 m/s |
| Bedrijfstemperatuur: | 0-40 °C |
| Lenghte van snoer: | 1,85 m |
| Gewicht van product: | 5,63 kg |
| Servicewaarde: | 1,09 (m³/min/W) |
| Afstandsbediening |
| Voeding: | 2 AAA 1,5 V batterijen (niet inbegrepen) |
| Werkingsbereik: | 5 m |
Montage
- Draai de schroef met hendel en de metalen schijf K aan de onderkant van de basisbuis I tegen de klok in en verwijder deze.
- Schroef de kunststof moer M en de ventilatordop N los van de motoras L en verwijder deze.

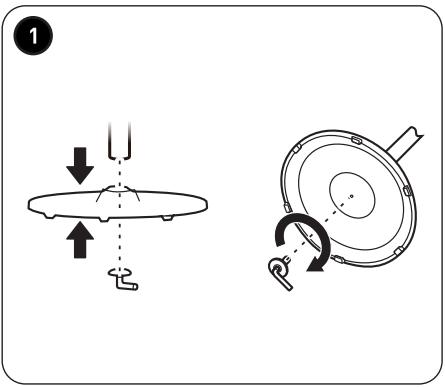

- Steek de basisbuis I in het gat aan de bovenkant van het voetstuk J. Plaats de metalen schijf K in het gat aan de onderkant van het voetstuk J en breng de schroef met hendel K aan. Draai deze vervolgens met de klok mee totdat deze stevig is vastgemaakt. Breng het voetstuk J naar zijn oorspronkelijke positie en plaats deze op de vloer.

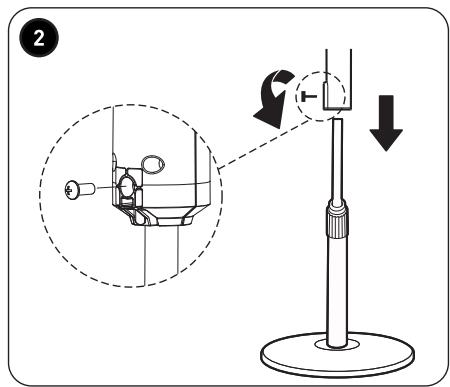

- Draai de schroef H op de buis met de motor tegen de klok in om deze los te maken. Plaats de buis met de motor G op de basisbuis I. Zet het op zijn plaats vast door de schroef H met de klok mee te draaien.

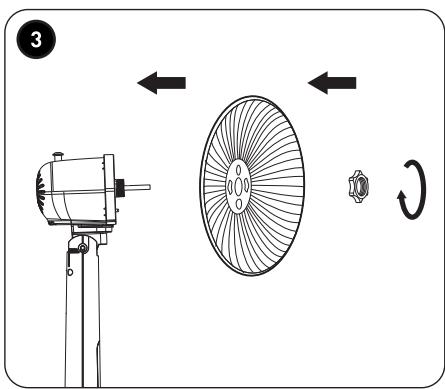

- Breng het achterste beschermrooster O op de motoras L aan. Plaats de kunststof moer M op de motoras L en draai deze met de klok mee vast. Draai de moer alleen vast zoals nodig.

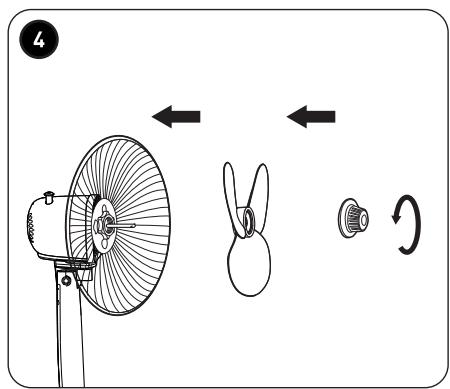

- Duw het ventilatorblad P op de motoras L. Zet het ventilatorblad op zijn plaats vast door de ventilatordop N tegen de klok in te draaien. Een blad dat omgekeerd is geïnstalleerd, kan een onjuiste werking veroorzaken, zoals trillingen en lawaai. Controleer of het ventilatorblad P ongehinderd draait door het met uw hand te duwen. Het mag het achterste beschermrooster O niet raken. Als het niet ongehinderd draait, schroef het ventilatorblad P los om deze in de andere richting te installeren. Breng het ventilatorblad P opnieuw op de motoras L aan.

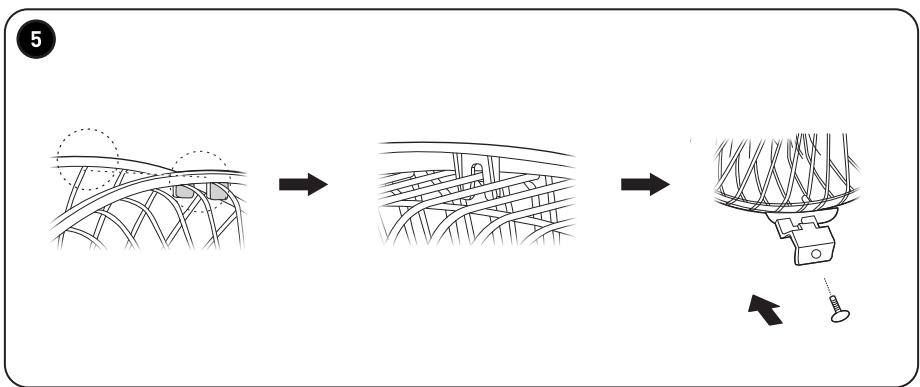

- Breng de klemmen A aan de bovenkant en onderkant van het voorste en achterste beschermrooster Q/O op een lijn. Duw beide beschermroosters tegen elkaar zodat ze worden vastgeklemd en zet de onderste klem vervolgens vast met de schroef A.
OPMERKING: Zorg ervoor dat het logo in het midden van het voorste beschermrooster zich in de juiste richting bevindt wanneer u naar de voorkant van de ventilator kijkt.

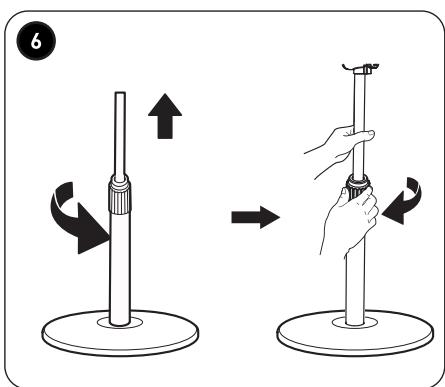

- Draai de hoogteregelaar E tegen de klok in om deze los te draaien. Pas de hoogte van de ventilator aan. Draai de hoogteregelaar E met de klok mee om de hoogte vast te zetten.

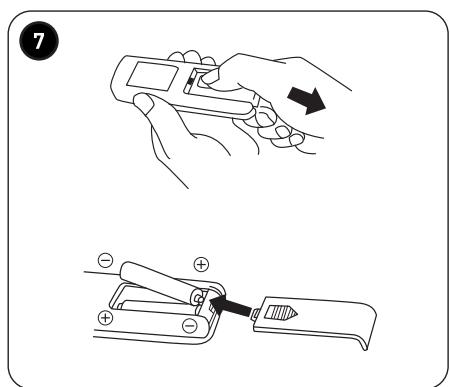

De batterijen in de afstandsbediening installeren:
- Druk op het batterijklepje en schuif het vervolgens omlaag in de richting van de pijl om het af te halen.
- Installeer 2 1,5 V AAA batterijen (niet inbegrepen). Zorg dat de polariteit van de batterijen overeenstemt met de polariteit die in het batterijvak is aangegeven.
- Breng het deksel opnieuw aan.
- De afstandsbediening is nu klaar voor gebruik.
WAARSCHUWING! Verwijder de batterijen wanneer u denkt het product langere tijd niet te gebruiken.
Werking
Plaatsbepaling
Plaats de ventilator op een stabiele en vlakke ondergrond.
OPMERKING: Zorg dat het voorste en achterste beschermrooster niet belemmerd worden. Dek de ventilator niet af.
Het apparaat in-/uitschakelen
- Steek de stekker in een geschikt stopcontact. U hoort een geluidssignaal en het scherm licht tijdelijk op.
- Druk op de ①/② knop om het apparaat in te schakelen. Wanneer u het apparaat voor de eerste keer inschakelt, is het op de NATUURLIJKE modus ingesteld. Het pictogram van natuurlijke modus ≈ wordt weergegeven met het apparaat in de lage snelheid.
OPMERKING: Wanneer u het apparaat na het eerste gebruik opnieuw inschakelt, wordt het apparaat op de laatst ingevoerde instelling ingeschakeld en geeft het scherm de instelling dienovereenkomstig weer.
- Druk opnieuw op de ①/② knop om het apparaat uit te schakelen. Haal de stekker uit het stopcontact om het apparaat volledig van de voeding te ontkoppelen.
Een modus selecteren
Druk herhaaldelijk op de ①/② knop om 1 van de 3 beschikbare modi te selecteren:
| Pictogram | Modus | Beschrijving |
| Ventilator | De ventilator heeft 3 snelheidsniveauaus. |
| | - Laag |
| | - Middelhoog |
| | - Hoog |
| | Druk herhaaldelijk op de / Knop om het snelheidsniveaua te wijzigien. |
| ≈ | Natuurlijk | De ventilator wisselt de 3 snelheidsniveauaus af:
Laag → middelhoog → hoog → middelhoog → laag, etc.
OPMERKING: In deze modus&tucht u de ventilatorsnelheid nicht handmatig wijzigien. |
Slapen
Druk op de / knop om de snelheid Laag of Middelhoog te selecteren. De ventilator begint te draaien op de gekozen snelheid. De snelheid van de ventilator wordt na 30 minuten automatisch met een niveau verlaagd totdat de lage snelheid wordt bereikt. De ventilator blijft vervolgens op deze snelheid draaien.
OPMERKING: Het snelheidsniveau Hoog is in deze modus niet beschikbaar.
Timer
Als u de timer wilt instellen om de ventilator na 1 tot 7 uur automatisch uit te schakelen, druk herhaaldelijk op de ①/② knop om een van de volgende opties te selecteren:
| Duur | Pictogram |
| 1 ur | 1H |
| 2 ur | 2H |
| 3 ur | 1H/2H |
| 4 ur | 4H |
| 5 ur | 1H/4H |
| 6 ur | 2H/4H |
| 7 ur | 3H/4H |
Er worden geen enkel tijdpictogram weergegeven.
Richting van de luchtstroom
- Duw op de oscillatieknop omlaag om de ventilator 80 graden horizontaal te laten draaien. Om de ventilator niet te laten oscilleren, trek de oscillatieknop omhoog wanneer de ventilator in de gewenste richting blaast.
- Om de luchtstroom omhoog of omlaag te richten, duw de ventilatorkop omhoog of omlaag. Er zijn 3 verschillende verticale posities.
Afstandsbediening
De knoppen op de afstandsbediening werken op precies dezelfde manier als deze op het bedieningspaneel.
Richt de afstandsbediening naar de infraroodsensor van de ontvanger op het scherm. Zorg ervoor dat u de afstandsbediening binnen 5 meter van het apparaat gebruikt (zonder obstakels). Als de afstandsbediening niet werkt, breng deze dichter bij het apparaat of vervang de batterijen.
Reiniging en onderhoud
WAARSCHUWING!
- Schakel het apparaat altijd uit voordat u het reinigt.
- Maak het apparaat nooit schoon met een brandbaar of agressief schoonmaakmiddel (zoals benzeen of white spirit), metalen borstel, schuursponsje, of een metalen of scherp voorwerp.
- Dompel het apparaat, het snoer of de stekker nooit in water.
- Maak het apparaat regelmatig schoon en vermijd ophoping van stof voor de beste prestaties en om de noodzaak aan reparaties te beperken en een lange levensduur te waarborgen.
- Verwijder de schroef van de klem aan de achterkant van het voorste beschermrooster, zoals weergegeven. Verwijder vervolgens de klem en breng het voorste beschermrooster omhoog.
- Maak de beschermroosters en het ventilatorblad schoon met een zachte en licht bevochtigde doek. Gebruik, indien nodig, een mild reinigingsmiddel.
- Zorg dat er tijdens het reinigen geen water in de motor terechtkomt.
- Droog alle onderdelen voorzichtig af met een droge en zachte doek.
- Zet de ventilator opnieuw in elkaar.
Opslag
- Haal altijd de stekker uit het stopcontact voordat u het apparaat opbergt.
- Bewaar het apparaat in een koele, droge en schone ruimte, uit de buurt van kinderen en huisdieren.
- Bewaar de verpakking om uw apparaat in op te bergen als u het langere tijd niet denkt te gebruiken.
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
