Productsoort	Staande ventilator
Model	VAL-SF40 (985764)
Merk	VALBERG
Bedrijfsspanning	220-240 V~, 50 Hz
Stroomverbruik	45 W (max 39,4 W gemeten)
Lengte stroomsnoer	180 cm
Verstelbare hoogte	101 - 118 cm
Diameter bladen	34,7 cm
Afmetingen (L x D x H)	61 x 61 x 118 cm
Netto gewicht	2,43 kg
Aantal snelheden	3 (Laag, Medium, Hoog)
Oscillatiefunctie	Ja, links-rechts
Verticale kanteling	Ja, verstelbaar
Maximale luchtstroom	41,5 m³/min
Geluidsniveau	51,86 dB(A)
Beschermingsklasse	Klasse II
Beoogd gebruik	Huishoudelijk, binnen
Belangrijkste reserveonderdelen	Voor-/achterroosters, bladen, moeren, dop, schroeven
Reiniging	Zachte, licht vochtige doek; demonteren van roosters/bladen voor grondige reiniging
Garantie	2 jaar (op vertoon van de kassabon)

Veelgestelde vragen - VAL-SF40 VALBERG

Hoe monteer ik de ventilatorvoet?

Plaats de bovenste buis op de onderste buis door ze te kruisen, lijn de gaten van de basis uit met de buizen en bevestig met de 4 meegeleverde schroeven. Steek vervolgens de decoratieve dop, trek de binnenbuis uit tot de gewenste hoogte en draai de kraag vast.

Hoe monteer ik de ventilatorkop?

Koppel het apparaat los. Verwijder de bladdop en de bevestigingsmoer van het rooster. Plaats het achterrooster op de motor, bevestig het met de moer. Steek vervolgens de bladen in door de sleuven uit te lijnen met de pennen en draai de dop vast. Klik tot slot het voorrooster vast en bevestig het met de schroef en moer.

Hoe gebruik ik de verschillende snelheden?

Druk op de betreffende knop op het bedieningspaneel: 0 om te stoppen, 1 voor laag, 2 voor medium, 3 voor hoog.

Hoe activeer ik de oscillatie?

Druk op de oscillatieknop aan de achterkant van de motor om de links-rechts oscillatie te starten. Druk nogmaals om hem uit te laten springen en de oscillatie te stoppen.

Hoe stel ik de kanteling van de ventilator in?

Schakel eerst de ventilator uit (stand 0). Draai de kantelverstelknop los door tegen de klok in te draaien, pas de hoek van de kop aan en draai de knop weer vast.

Hoe pas ik de hoogte van de ventilator aan?

Schakel de ventilator uit. Draai langzaam de hoogteverstelkraag los door tegen de klok in te draaien, verhoog of verlaag de binnenbuis en draai de kraag weer vast.

Hoe maak ik de ventilator schoon?

Koppel het apparaat altijd los. Gebruik voor een snelle reiniging een stofzuiger. Voor een grondige reiniging demonteert u de roosters en bladen, was ze met zeepsop en een zachte spons, spoel en droog ze volledig voordat u ze weer monteert. Dompel de motor nooit onder in water.

Wat te doen als de ventilator niet werkt?

Controleer of het apparaat is aangesloten en of het stopcontact werkt. Zorg ervoor dat de ventilator correct is gemonteerd en dat de beveiligingen op hun plaats zitten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waar vind ik reserveonderdelen?

De reserveonderdelen (roosters, bladen, moeren, enz.) zijn verkrijgbaar bij de dealer of de klantenservice van Elektro Dépôt. Raadpleeg de website www.electrodepot.fr/sav/notices.

Hoe berg ik de ventilator op?

Koppel het apparaat los, maak het indien nodig schoon en berg het op een koele, droge en stofvrije plaats op. Gebruik indien mogelijk de originele verpakking.

GEBRUIKSAANWIJZING VAL-SF40 VALBERG

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of van het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEVOORWAARDEN

GEBRUIKSAANWIJZINGEN 20

INSTRUCCIONES DE USO 30

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE

VALBERG

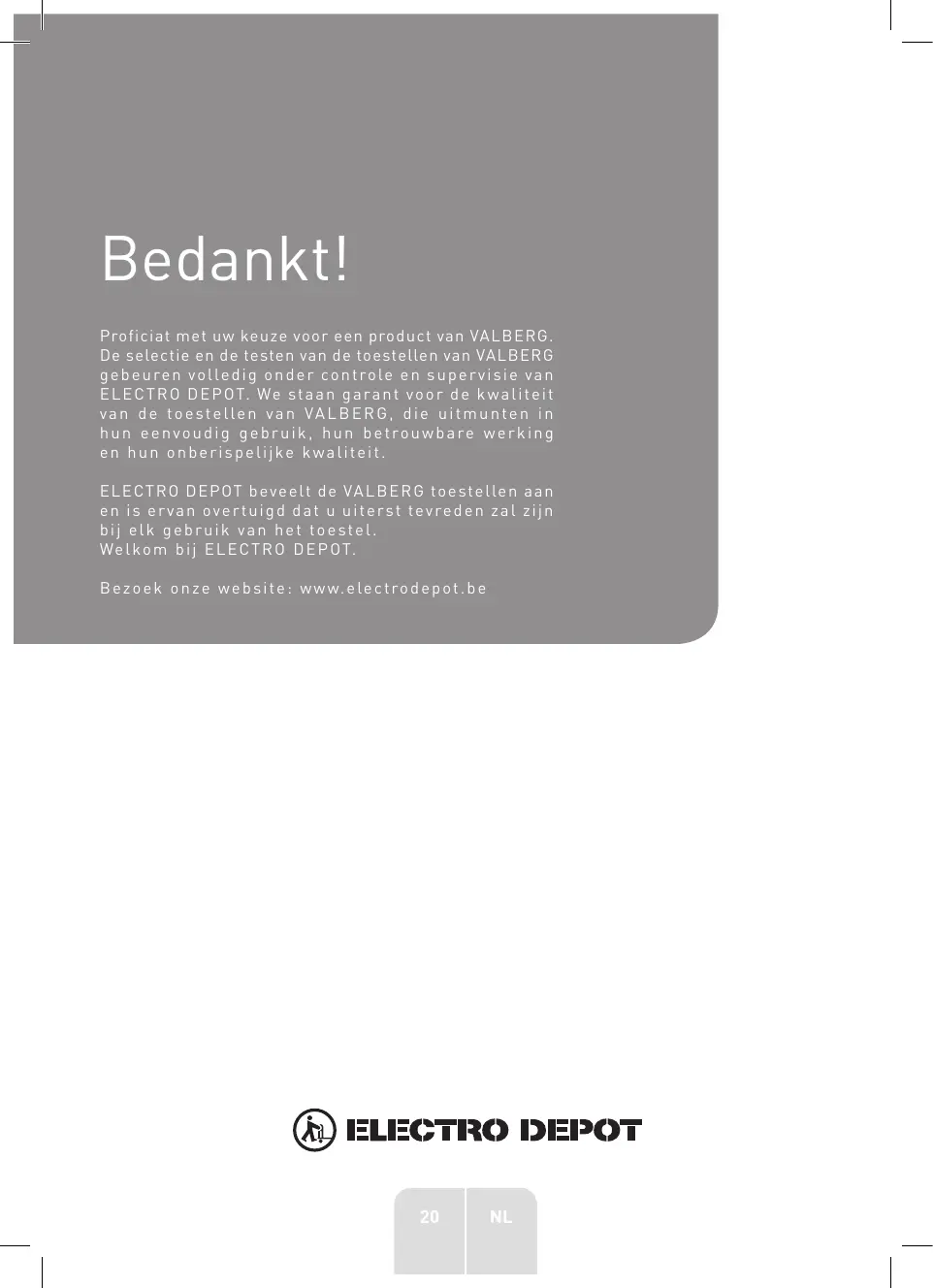

Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.

Bezoek onze website: www.electrodepot.be

Overzicht van het toestel

Onderdelen

Overzicht van het product

Beoogd gebruik

Specificaties

Gebruik van het toestel

Montage

Gebruik

Reiniging en onderhoud

Reiniging en onderhoud

Opslag

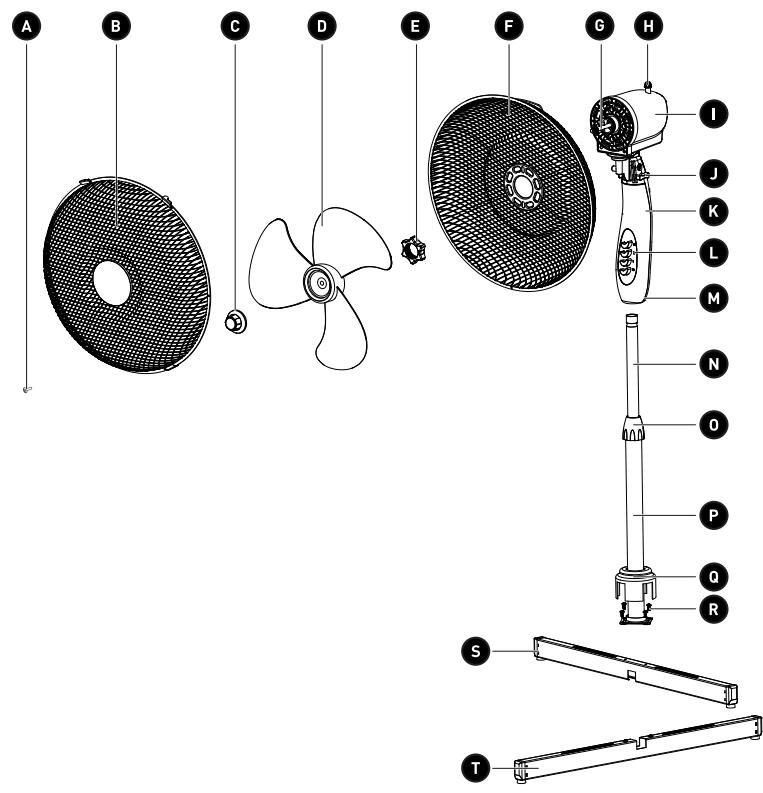

Onderdelen

A Veiligheidsschroef en moer B Voorste beschermrooster C Ventilatorbladdop D Ventilatorbladen E Bevestigingsmoer voor beschermrooster F Achterste beschermrooster G Motoras H Oscillatieknop I Motorbehuizing J Regelknop voor hellingshoek

K Controledoos L Bedieningspaneel M Bevestigingsschroef voor controledoos N Binnenste buis O In hoogte verstelbare kraag P Buitenste buis Q Decoratieve kap voor voetstuk R Schroeven (x 4) S Bovenste dwarsbalk T Onderste dwarsbalk

Overzicht van het product

• Pak het toestel uit en verwijder alle labels van het toestel, uitgezonderd het typeplaatje. Controleer of alle onderdelen aanwezig en intact zijn. Als het toestel beschadigd of defect is, gebruik het niet en breng het terug naar uw winkel of klantenservice.
• Houd alle verpakking uit de buurt van kinderen. Er is risico op een ongeval als kinderen met het verpakkingsmateriaal spelen.

Beoogd gebruik

• Dit toestel is alleen bestemd voor huishoudelijk gebruik en niet voor commercieel, industrieel of buitengebruik. Het toestel is ontworpen voor gebruik binnenshuis om lucht te laten circuleren en luchtstroom te genereren. Gebruik het toestel in een droge ruimte met voldoende ventilatie.
• Elk ander gebruik kan het toestel beschadigen of letsel veroorzaken.

Specificaties

Model:	985764
Bedrijfs spanning:	220-240 V~, 50 Hz
Nominaal vermogen:	45 W
Lengte stroomkabel:	180 cm
In hoogte verstelbaar:	101 - 118 cm
Grootte van ventilatorblad:	34,7 cm
Afmetingen (B x D x H):	61 x 61 x 118 cm
Netto gewicht:	2,43 kg
Beschermingsklasse:	Klasse II
Maximale draaisnelheid van ventilatorblad:	1250 RPM

Informatievereisten voor ventilatoren overeenkomstig Verordening (EU) nr. 206/2012

Modelidentificatie	985764 - VAL-SF40
Beschrijving	Symbool	Waarde	Eenheid
Maximale ventilatordebiet	F	41,5	m3/min
Opgenomen ventilatorvermögen	P	39,4	W
Servicewaarde	SV	1,1	(m3/min)/W
Stroomverbruik in stand-by	PSB	NVT	W
Seizoensgebonden elektriciteitsverbruik	Q	12,6	kWh/a
Geluidsvermogensniveau ventilator	LWA	51,86	dB(A)
Maximale luchtsnelheid	c	2,3	meters/sec
Meetstandaard voor servicewaarde	EN IEC 60879: 2019 EN 50564: 2011 EN 60704-1: 2010 + A11: 2012 EN IEC 60704-2-7: 2020
Contactgeveens voor het verkuijgen vanmeer informatie	Electro Dépôt - 1 route de Vendeille F-59155 FACHES THUMESNIL - Frankrijk

Montage

WAARSCHUWING!

Haal de stekker altijd uit het stopcontact voordat u het toestel in elkaar zet of uit elkaar haalt om het risico op letsel te voorkomen.

Benodigd gereedschap: Kruiskopschroevendraaier, niet inbegrepen.

Het voetstuk in elkaar zetten

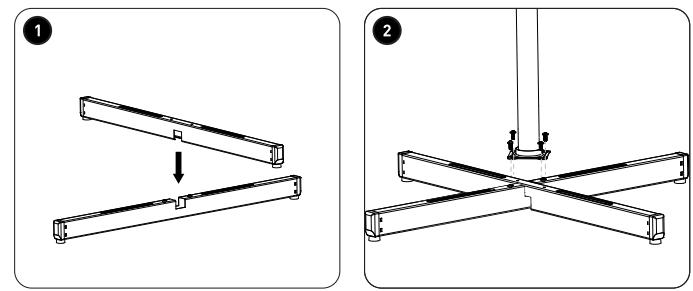

1. Verwijder de 4 schroeven (R) van de balken (S, T) door ze tegen de klok in los te draaien.
2. Kruis de bovenste balk (S) over de onderste balk (T).

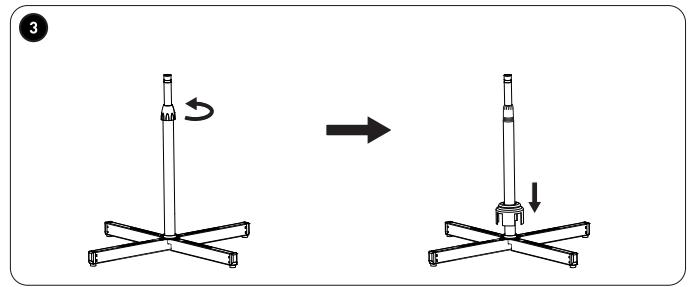

3. Breng de vier gaten aan de onderkant van de buitenste buis (P) op een lijn met de vier gaten in de dwarsbalken en zet vast door de 4 schroeven (R) met de klok mee te draaien.
4. Verwijder de in hoogte verstelbare kraag (O) van de bovenkant van de buitenste buis (P) door deze tegen de klok in los te draaien. Plaats de decoratieve kop voor voetstuk (Q) op de buitenste buis (P) en schuif deze omlaag richting het voetstuk.

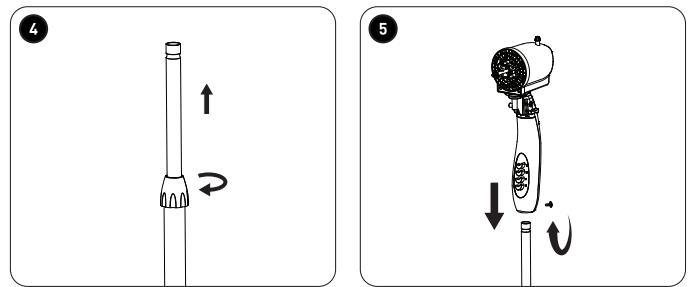

5. Trek de binnenste buis (N) tot de gewenste hoogte uit, breng de in hoogte verstelbare kraag (O) opnieuw op de buitenste buis (P) aan en draai de kraag met de klok mee vast.
6. Aan de onderkant van de controledoos (K), draai de bevestigingsschroef (M) tegen de klok in los met behulp van een schroevendraaier. Plaats de controledoos op de binnenste buis (N) en draai de bevestigingsschroef met de klok mee om de controledoos op zijn plaats vast te zetten.

De ventilatorkop in elkaar zetten

1. Zorg ervoor dat de stekker van het toestel niet in het stopcontact zit.

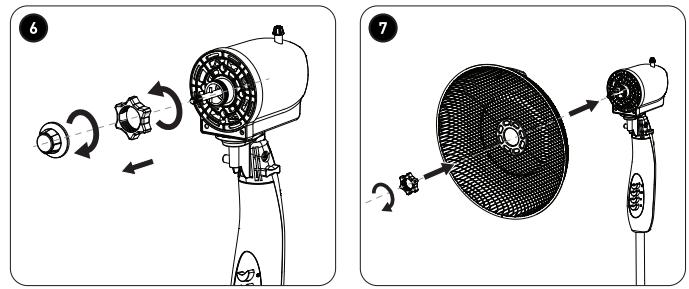

2. 6 Draai de ventilatorbladdop (C) met de klok mee om deze van de motoras (G) te verwijderen en draai vervolgens de bevestigingsmoer voor beschermrooster (E) tegen de klok in om deze van de motoreenheid te verwijderen.
3. 7 Plaats het achterste beschermrooster (F) aan de voorkant van de motorbehuizing (I), zodat de handgreep zich bovenaan aan de achterkant bevindt en de 2 uitlijningspennen op de motorbehuizing in de overeenkomstige gaten op het achterste beschermrooster zijn aangebracht.

Bevestig het achterste beschermrooster met de bevestigingsmoer (E) door deze met de klok mee vast te draaien. Draai de schroeven niet te stevig vast.

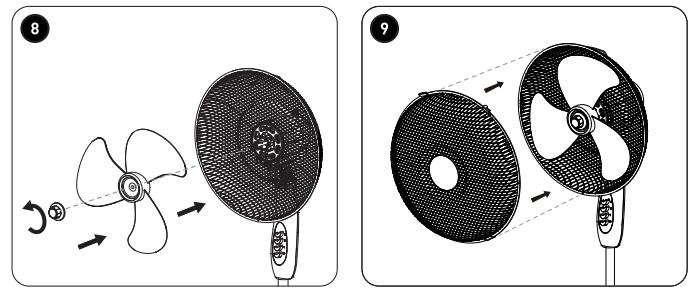

1. 8 Om de ventilatorbladen (D) te installeren, breng de 2 gleuven in het midden van de ventilatorbladen op een lijn met de 2 pennen op de motoras (G) en duw de ventilatorbladen vervolgens in.

Draai de ventilatorbladdop (C) op de motoras tegen de klok in vast.

B Gebruik van het toestel

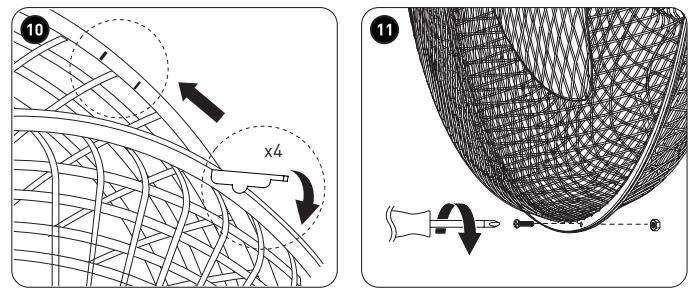

1. Om het voorste beschermrooster (B) te bevestigen, open de clips op de rand, haak de beugel aan de bovenkant van het achterste beschermrooster (F) en breng het gat aan de onderkant van de beschermroosters op een lijn.
2. Sluit de clips om de beschermroosters vast te zetten. Zorg ervoor dat de clips juist op de rand vastzitten.
3. 11 Zet de onderste rand van de beschermroosters vast met de schroef en moer (A).

Gebruik

1. Zet het toestel rechtop op een droog, vlak en stabiel oppervlak.
2. Zorg ervoor dat de staande ventilator juist in elkaar is gezet.
3. Steek de stekker van het snoer in een geschikt stopcontact.
4. Om de ventilator in te schakelen, druk op de gewenste snelheidsknop op het bedieningspaneel (L):

0 - Uit

1 - Laag, 2 - Medium, 3 - Hoog

1. Om de ventilator uit te schakelen, druk op "0".
2. Om de automatische oscillatie van links naar rechts te starten, druk de oscillatieknop (H) in. Om de oscillatiefunctie te stoppen, trek de knop omhoog.
3. Om de verticale hellingshoek van de ventilatorkop aan te passen, druk op "0" om de ventilator eerst uit te schakelen. Draai de regelknop voor hellingshoek (J) los door deze tegen de klok in te draaien, stel de ventilatorkop in op de gewenste hoek en draai de knop weer vast.
4. Schakel de ventilator uit om de hoogte van de ventilator aan te passen. Draai de in hoogte verstelbare kraag (O) langzaam tegen de klok in los, pas de hoogte van de ventilator aan en draai de kraag weer vast.

VOORZICHTIG!

Schakel de ventilator altijd uit voordat u de hellingshoek of hoogte van de ventilator aanpast.

1. Zet de ventilator na elk gebruik uit. Trek de stekker uit het stopcontact als u denkt de ventilator langere tijd niet te gebruiken.

Reiniging en onderhoud

WAARSCHUWING! Om het risico op letsel, elektrische schokken of brand te voorkomen:

• Schakel het toestel altijd uit en haal de stekker uit het stopcontact voordat u onderdelen reinigt, in elkaar zet of uit elkaar haalt.
• Dompel het toestel, het netsnoer of de stekker nooit in water of een andere vloeistof.
• Gebruik nooit oplosmiddelen, chemische of schurende reinigingsmiddelen, staalborstels, scherpe voorwerpen of schuursponsjes om het toestel schoon te maken. Maak het toestel regelmatig schoon. Houd de beschermroosters en ventilatieopeningen aan de zijkant van de motorbehuizing vrij van stof en vuil.
• Voor een snelle reiniging kunt u een stofzuiger gebruiken om de beschermroosters en ventilatieopeningen schoon te maken.
• Reinig de motorbehuizing, de controledoos en het voetstuk met een zachte doek die lichtjes is bevochtigd met water of zeepwater. Veeg volledig droog met een zachte en droge doek. Zorg ervoor dat er tijdens het reinigen geen water of een andere vloeistof in de motorbehuizing of controledoos terechtkomt. Voor een grondige reiniging:
• Verwijder de beschermroosters en ventilatorbladen voor reiniging door de stappen in het sectie 'De ventilatorkop in elkaar zetten' in omgekeerde volgorde uit te voeren.
• Reinig de beschermroosters en ventilatorbladen in zeepwater met behulp van een zachte spons. Spoel en veeg grondig droog voordat u ze weer op het toestel aanbrengt.

Opslag

• Haal de stekker altijd uit het stopcontact voordat u het toestel opbergt.
• Bewaar het toestel in een koele, droge en stofvrije ruimte, buiten het bereik van kinderen en huisdieren.
• Bewaar de verpakking en gebruik deze om uw toestel in op te bergen wanneer u denkt het langere tijd niet te gebruiken.
