MANUAL DE USUARIO VAL-SF40 VALBERG

El certificado de garantía de este producto tiene una duración de 2 años a partir de la Fecha de compra* que se limita a los defectos de fabricación y averías del material. Se exculuyen de la garantía deficiencias o días originados por una mala instalación, errors en la Manipulación o por un uso inadequado.

*previa presentación del comprobante de compra.

11/2023-v3

Stand Fan

Ventilateur

Staande ventilator

Ventilador de pie

985764 - VAL-SF40

INSTRUCTIONS FOR USE 02

CONSIGNES D'UTILISATION 10

Muchasgraciasporhabelegantodnuestro producto VALBERG.Seleccionados，testadosycomendados porELECTRODEPOT，losproductosdelamarca VALBERGleaseguranunautilizacionsencilla，un rendimientofiableyuna calidadincuestionable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utiliserlo.
Le damos la bienvenida a ELECTRO DEPOT.

Visit nuestra pagina web: www.electrodepot.es

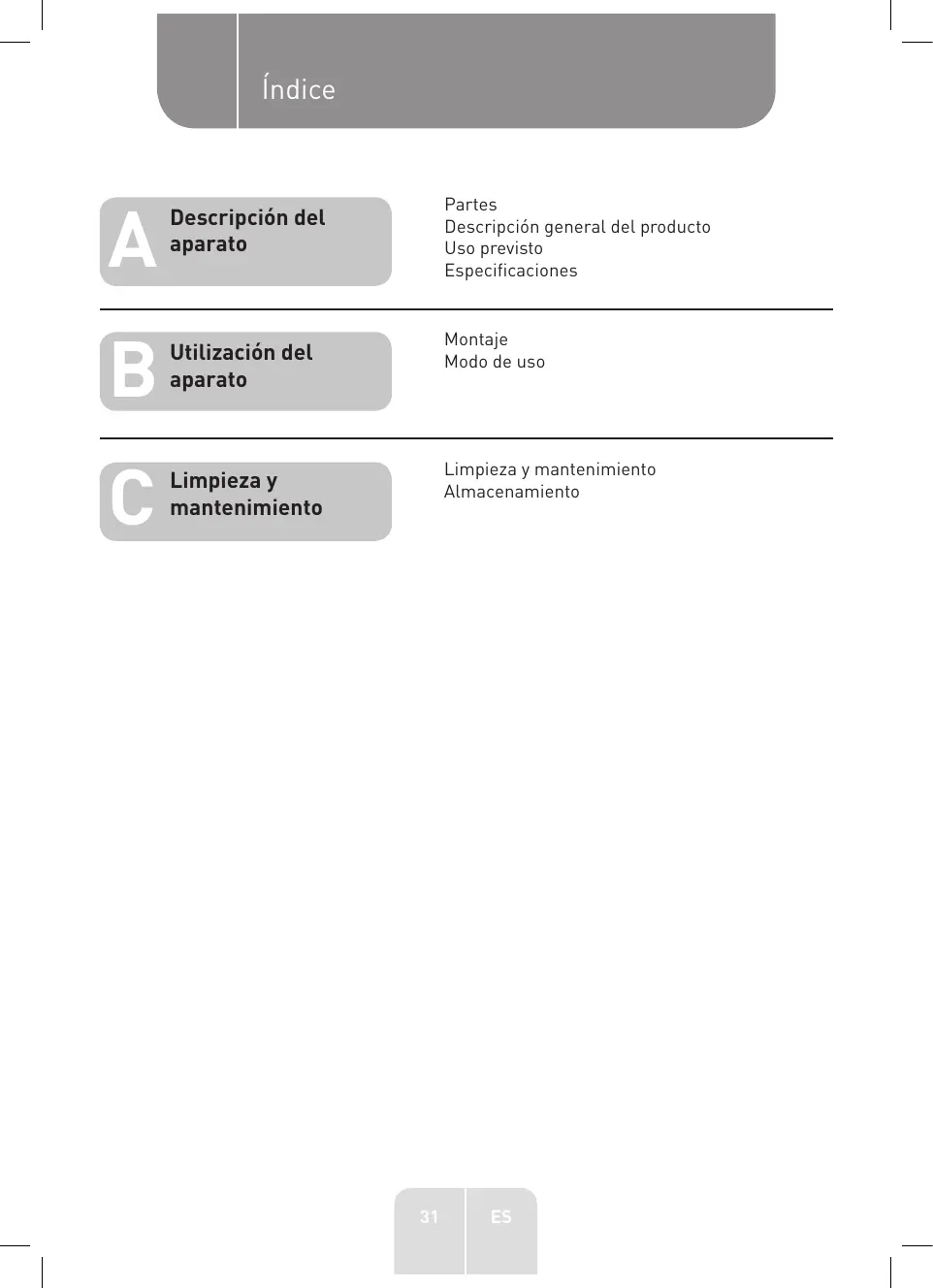

Descripción del aparato

Partes

Descripción general del producto

Uso previsto

Especificaciones

Utilización del aparato

Montaje

Modo de uso

Limpieza y mantenimiento

Limpieza y mantenimiento

Almacenamento

Partes

A Tornillo y tuerca de seguidad
B Rejilla frontal
C Tapa de las aspas
D Aspas del ventilador
E Tuerca de fijacion de la rejilla
F Rejilla trasera
Eje del motor
Mando de oscilación
Carcasa del motor
Mando de ajuste de la inclinacion

Caja de control
Panel de control
M Tornillo de fijación de la caja de control
N Tubo interior
Anillo de ajuste de la alta
Tubo exterior
Tapa decorativa de la base
R Tornillos (x 4)
Barra transversal superior
Barra transversal inferior

Descripción general del producto

• Desembale y retire todas las etiquetas de la unidad excepto la plaza de caracteristicas. Compruebe que todas las piezas estén incluides e intactas. Si el aparato estuviera danado o defectuoso, no lo utilizes y llévelo a su distribuidor o centro de servicios de postventa.
• Mantenga todo el embalaje fuera del alcance de los niños. Si los niños jugan con los materiales de embalaje, podrán correr el riesgo de sufrir accidentes.

Uso previsto

• Este aparato está concebido únicamente para un uso dométrico y no deben usarse para un uso comercial, industrial o al aire libre. El aparato ha sido Diseñado para ser realizado en interiores para hacer circular el aire y tener un flujo de aire. Utilice el aparato en una habitación donde el ambiente sea seco y haya una ventilación adequada.
• Cualquier除外 uso pueda darnar el aparato o causar lesiones.

Especillasiones

Modelo:	985764
Voltaje de funciona:	220-240 V~, 50 Hz
Potencia nominal:	45 W
Longitud del cable de alimentacion:	180 cm
Altura regulable:	101 - 118 cm
Tamaño de las aspas:	34,7 cm
Dimensiones (An x Pr x Al):	61 x 61 x 118 cm
Peso neto:	2,43 kg
Clase de proteccion:	Clase II
Velocidad Tmaxima de rotacion de las aspas:	1250 RPM

Requisitos de informacion para los ventiladores de comfort segun el Reglamento (UE) n.° 206/2012

Identificación del modelo	985764 - VAL-SF40
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	41,5	m3/min.
Entrada de alimentación del ventilador	P	39,4	W
Valor del serviceo	SV	1,1	(m3/min.)/W
Consumo de energia en modo de espera	P SB	N/A	W
Consumo estacional de electricidad	Q	12,6	kWh/a
Nivel de potencia acústica del ventilador	L WA	51,86	dB(A)
Velocidad的最大a del aire	c	2,3	metros/segundo
Estándar de medicación para el valor del serviceo	EN IEC 60879: 2019 EN 50564: 2011 EN 60704-1: 2010 + A11: 2012 EN IEC 60704-2-7: 2020
Datos de contacto para Obtener más información	Electro Dépôt - 1 route de Vendeville F-59155 FACHES THUMESNIL - Francia

Montaje

JADVERTENCIA!

Antes de montar o deselectar el aparato, disconectelo siempre de la corriente electrica para estar el riesgo de lesiones.

Herramienta necessities: Destornillador de estrella, no suministrado.

Montaje del soporte

1. Retire los 4 tornillos (R) de las barras (S, T) girándezlos en el sentido contrario a las agujas del reloj.
2. 1Cruce la barra superior (S) sobre la barra inferior (T).
3. 2 Alinee los cuatro orificios de la base del tubo exterior (P) con los quatre orificios de las barras transversales y fijellos con los 4 tornillos (R) en el sentido de las agujas del reloj.
4. 3 Quite el anillo de ajuste de la alta (O) de la parte del tubo exterior (P) girandolo en el sentido contrario a las agujas del reloj. Inserte la tapa decorativa de la base (Q) en el tubo exterior (P) y deslícela hacía abajo en elconjunto de la base.
5. 4 Extraiga el tubo interior (N) hasta la alta deseada, vuelva a colocar el anillo de ajuste de la alta (O) en el tubo exterior (P) y apriete el anillo en el sentido de las agujas del reloj.
6. 5 En la parte inferior trasera de la caja de control (K), afloje el tornillo de fijación (M) en el sentido contrario a las agujas del reloj con un destornillador. Inserte la caja de control en el tubo interior (N) y apriete el tornillo de fijación en el sentido de las agujas del reloj para fjjarla en su posición.

Montaje del cuestion del ventilador

1. Asegürese de que launidad está desconectada de la toma de corriente.
2. Gire la tapa de la cucilla (C) en el sentido de las agujas del reloj para extraerla del eje del motor (G) y, a continuación, gire la tuercía de montaje de la revilla (E) en el sentido contrario a las agujas del reloj para extraerla de la unidad del motor.
3. 7 Coloque la rejilla trasera (F) en la parte delantera de la carcasa del motor (I), de forma que el asa quede en la parte superior trasera y los 2 pines de alineacion de la carcasa del motor se introduzcan en los orificios correspondientes de la rejilla trasera. Fije la rejilla trasera con la tuerca de montaje (E) girandola en el sentido de las agujas del reloj. No apriete excessivamente la tuerca.
4. Para insertar las aspas del ventilador (D), alinee las 2 ranuras del centro de las aspas con los 2 pines del eje del motor (G) y, a continuacion, empuje las aspas del ventilador hacia bajo.

Apriete la tapa de las aspas (C) en el eje del motor girandola en el sentido contrario a las agujas del reloj.

B Utilización del aparato

1. Para fazer la rejilla delantera (B), abra los enganches del borde, enganche el soporte en la parte superior de la rejilla trasera (F), y alinee el orificio de la parte inferior de las rejoillas.
2. Cierre los enganches para bloquear las rejillas. Asegúrese de que los enganches estén bien cerrados.
3. Fije el borde inferior de las rejoillas con el tornillo y la tuerca (A).

Modo de uso

1. Colque la unidad en posicion vertical sobre una superficie seca, nivelada y estable.
2. Asegürese de que el ventilador de pie está correctamente montado.
3. Enchufe el cable de alimentacion en una toma de corriente adecuada.
4. Para encender el ventilador, pulse el botón de la velocidad deseada en el panel de control (L):

0 - Apagado
1-Baja
2 - Media
3 - Alta

1. Para apagar el ventilador, pulse "0".
2. Para起初 la oscilación automática de izquierda a derecha, presione el mando de oscilación (H) hacía bajo. Para detener la función de oscilación, empuje el mando hacía arriba.
3. Paraaabstar la inclinacion vertical del cabezal del ventilador, presione *0" para apagar primo el ventilador. Afloje el mando de ajuste de la inclinacion (J) girandolo en el sentido contrario a las agujas del reloj,ajuste el cabezal del ventilador en la inclinacion deseada y vuelva a apretar el mando.
4. Paraaabstar la altura del ventilador, apaguelo. Afloje lentamente el anillo de ajuste de la altitude (O) girandolo en el sentido contrario a las agujas del reloj,ajuste la alta del ventilador y vuelva a apretar el anillo.

iPRECAUCION!

Apague siempre el ventilador antes deaabstar su inclinacion o su alta.

1. Apague el ventilador afterwards de cada uso. Desenchufe el ventilador de la toma de corriente si no se va a utiliser durante un periodo prolongado de tiempo.

Limpieza y mantenimiento

iADVERTENCIA! Para evaporar el riesgo de lesiones, descargas electricas o incendios:

• Apague y desenchufe siempre el aparato de la toma de corriente antes de limpiar, montar o desmontarrialquier pieza.

• No sumerja nunca el aparato, el cable de alimentación o el enchufe en agua o en cualquier liquido.

• Nunca utilise disolventes, produits de limpieza químicos o abrasivos, cepillos de alambre, objetos aflados ni estropajos para limpiar el aparato.

• Limpie el aparato regularamente. Mantenga las revillas y las salidas de aire de la parte trasera de la carcaja del motor libres de polvo y suciedad.
• Para una limpieza rápida, pueda usar una aspiradora para limpar las rejillas y las salidas de aire.
• Limpie la carcasa del motor, la caja de control y la base con un paño suave ligeramente humedecido con agua o agua jabonosa. Séquelas Completely con un paño suave y seco. No permita que entre agua ni ningún(otherly in the carcasa del motor ni en la caja de control durante la limpieza.

• Para una limpieza a fondo:

• Desmonte las rejoillas y las aspas del ventilador para su limpieza invirtiendo los pasos del aparto "Montaje del cuestion del ventilador".

• Limpie las rejoillas y las aspas del ventilador con agua jabonosa con una esponja suave. Aclarables y sequelas bien antes devoltar a montarlas en la unidad.

Almacenamento

• Desenchufe siempre la unidad antes de guardarla.
• Guarde la unidad en un lugar fresco, seco y libre de polvo, y fuera del alcance de los niños y los animales de compañero.
• Conservé el embalaje y utiliser su unidad cuando no la utilizes durante un periodo prolongado de tiempo.
