Tipo de producto	Ventilador de pie
Marca	Valberg
Modelo	RD-40B / 976391
Dimensiones (L × P × H)	62 × 62 × 100 cm
Altura ajustable	100 – 120 cm
Peso neto	2,50 kg
Alimentación	220-240 V ~, 50 Hz
Potencia absorbida	45 W (máx), 34,2 W en funcionamiento
Consumo en reposo	0 W
Longitud del cable de alimentación	180 cm
Diámetro de las aspas	38 cm
Velocidades de ventilación	3 (Baja, Media, Alta) + Apagado
Oscilación automática	Sí, ángulo 80°
Inclinación vertical	Sí, ajustable con ruedecilla
Nivel de potencia acústica	53,7 dB(A)
Caudal de aire máximo	30,0 m³/min
Velocidad máxima del aire	2,64 m/s
Consumo eléctrico estacional	10,944 kWh/año
Clase de protección	Clase II
Uso previsto	Interior, doméstico
Mantenimiento y limpieza	Paño suave ligeramente húmedo; no sumergir; aspiradora para las rejillas
Seguridad	Rejilla de protección, parada automática en caso de vuelco (no especificado)
Garantía	2 años (presentando el ticket de caja)
Accesorios incluidos	Base, tubos, rejillas, aspas, tornillos, tuercas, abrazadera

Preguntas frecuentes - RD-40B VALBERG

¿Cómo ensamblar el soporte del ventilador?

Desenchufe el aparato. Fije las dos barras transversales (S y T) con los 4 tornillos suministrados, luego inserte el tubo exterior (P) sobre las barras. Inserte la tapa decorativa (R) y la abrazadera de ajuste (O). Tire del tubo interior (N) a la altura deseada, luego apriete la abrazadera.

¿Cómo montar la cabeza del ventilador?

Después de fijar el soporte, retire la tuerca de montaje (E) del bloque motor. Coloque la rejilla trasera (F) contra el motor alineando las clavijas. Fíjela con la tuerca. Inserte las aspas (D) en el eje del motor (G) alineando las ranuras, luego atornille la tapa (C). Cuelgue la rejilla delantera (B) y cierre los clips. Apriete el tornillo pequeño (A) en la parte inferior.

¿Cómo encender el ventilador y elegir la velocidad?

Enchufe el aparato. Presione el botón de velocidad deseada (L): 1 (baja), 2 (media) o 3 (alta). Para apagar, presione 0.

¿Cómo activar la oscilación automática?

Presione el botón de oscilación (H) ubicado en el bloque motor. Para detener la oscilación, empuje el botón hacia arriba.

¿Cómo ajustar la inclinación del ventilador?

Apague primero el ventilador (posición 0). Sostenga la cabeza del ventilador con una mano, gire el botón de ajuste de inclinación (J) en sentido contrario a las agujas del reloj para aflojar. Incline a la posición deseada, luego vuelva a apretar el botón.

¿Cómo ajustar la altura del ventilador?

Apague el ventilador. Afloje la abrazadera de ajuste de altura (O) girando en sentido contrario a las agujas del reloj. Suba o baje el tubo interior, luego vuelva a apretar la abrazadera.

¿Cómo limpiar el ventilador?

Siempre desenchufe el aparato antes de la limpieza. Use un paño suave ligeramente húmedo (agua o agua jabonosa). Nunca sumerja el motor, el cable o el enchufe. Para las rejillas, se recomienda una aspiradora. No use disolventes ni productos abrasivos.

¿Qué hacer si el ventilador no funciona?

Verifique que el enchufe esté bien conectado y que el tomacorriente tenga corriente. Asegúrese de que el botón de velocidad no esté en 0. Si el problema persiste, desenchufe el aparato y contacte al servicio postventa. No intente repararlo usted mismo.

¿Es normal que el ventilador haga ruido?

El nivel de ruido máximo es de 53,7 dB(A) (uso normal). Si el ruido es excesivo, verifique que las aspas no toquen la rejilla, que todos los tornillos estén apretados y que el ventilador esté sobre una superficie estable.

¿Cómo guardar el ventilador en invierno?

Desenchufe el aparato, límpielo con un paño seco, luego guárdelo en un lugar fresco, seco y sin polvo, fuera del alcance de los niños. Use si es posible el embalaje original.

MANUAL DE USUARIO RD-40B VALBERG

El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*previa presentación del comprobante de compra.

11/2024-V4

Ventilador

Ventilador de pie

Ventilador de pie

Ventilador de pie

976391

INSTRUCCIONES DE USO 02

INSTRUCCIONES DE USO 14

Para usar el aparato de manera segura: tenga en cuenta las instrucciones de montaje adjuntas.

¡Gracias!

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

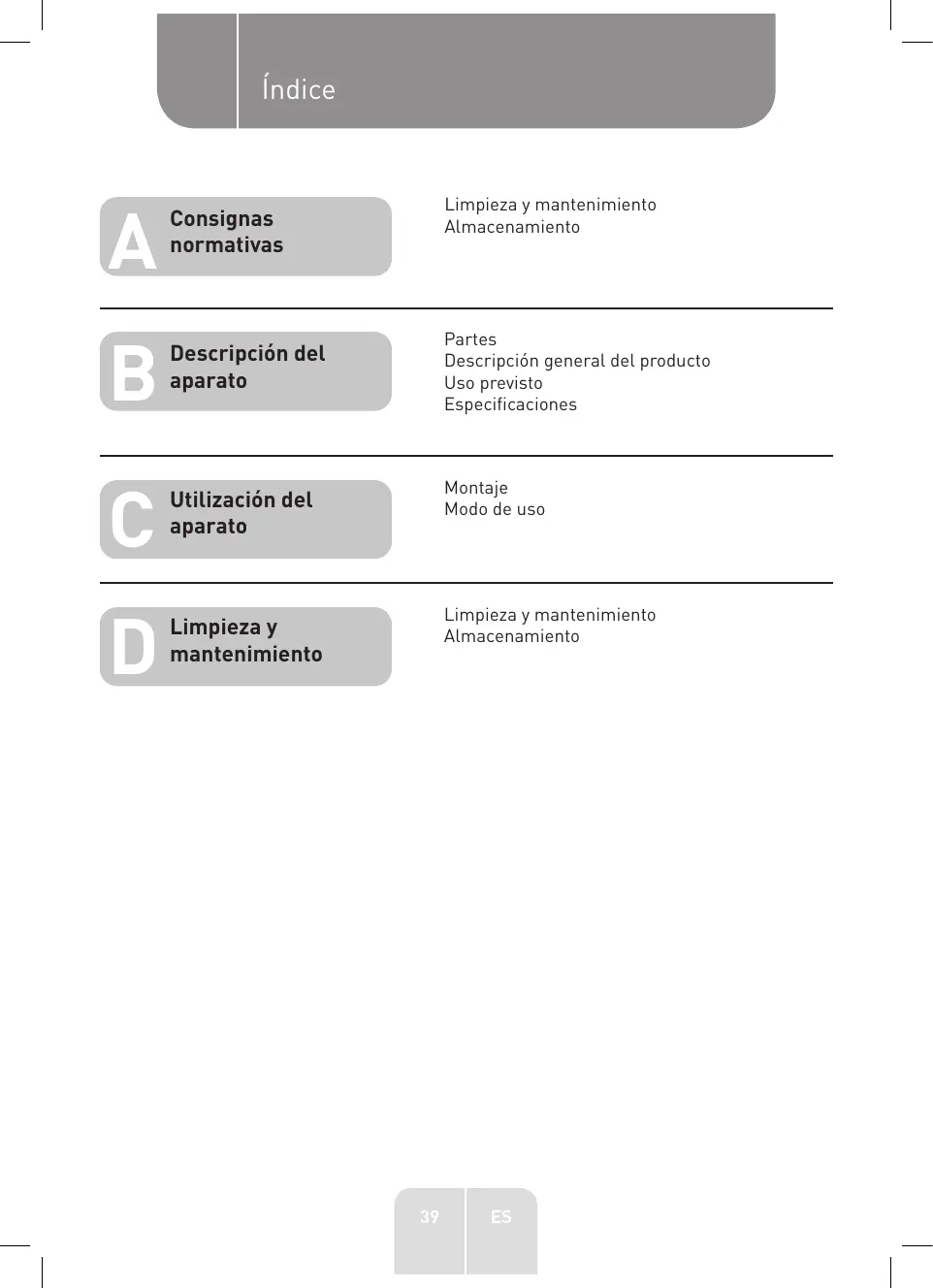

A Consignas normativas

Limpieza y mantenimiento

Almacenamiento

B Descripción del aparato

Partes, descripción general del producto, uso previsto, especificaciones

C Utilización del aparato

Montaje, modo de uso

D Limpieza y mantenimiento

Limpieza y mantenimiento, almacenamiento

Lea el manual de instrucciones después de haber leído este manual de advertencias normativas.

Instrucciones de seguridad

• Lea detenidamente las instrucciones antes de utilizar el aparato y guárdelas para futuras consultas. Si entrega este aparato a otra persona, proporciónele también este manual de instrucciones.
• Este aparato está exclusivamente previsto para un uso doméstico. Queda excluido cualquier otro tipo de uso (laboral, comercial, etc.). No utilice el aparato en espacios exteriores.
• Este aparato pueden usarlo niños mayores de 8 años, así como personas con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia o conocimiento, siempre que se encuentren bajo supervisión o hayan sido instruidas sobre el uso seguro del aparato y los riesgos que pueda originar.
• No está permitido que los niños jueguen con el dispositivo.
• Los niños no deben realizar la limpieza y mantenimiento sin supervisión.
• Retire todos los materiales de embalaje antes de usarlo. Manténgalos fuera del alcance de los niños, ya que suponen un peligro de ingestión y asfixia.
• En ningún caso abra la carcasa. No introduzca los dedos ni objetos extraños en ninguno de los orificios del aparato. Tampoco obstruya los orificios de ventilación.
• Mantenga el aparato alejado del calor. No lo coloque cerca de fuentes de calor como hornillos o radiadores.
• Antes de enchufar el dispositivo, asegúrese de que la tensión eléctrica de su domicilio coincide con la indicada en la placa de identificación del dispositivo.
• Si el cable de alimentación está dañado, debe ser reemplazado por el distribuidor, su servicio posventa o una persona con cualificación similar, para evitar cualquier peligro.
• ADVERTENCIA - ¡PELIGRO DE ELECTROCUCIÓN! No sumerja el dispositivo (por ejemplo, para limpiarlo), el cable de alimentación

A Consignas normativas

o el enchufe en agua ni en ningún otro líquido. No manipule el dispositivo ni el enchufe con las manos mojadas.

• A la hora de desenchufar el cable, tire siempre del enchufe y no del propio cable.
• ¡Riesgo de descarga eléctrica! Nunca intente reparar el dispositivo usted mismo. En caso de funcionamiento anómalo, las reparaciones solo deben realizarlas personal cualificado.
• Para evitar daños en el cable de conexión a la red, no lo aplaste, deforme o frote contra bordes cortantes.
• Únicamente utilice el producto en piezas interiores que no estén húmedas.
• No coloque ningún objeto con una llama viva (por ejemplo, una vela) sobre el aparato o cerca de él. No ponga ningún objeto lleno de agua (por ejemplo, un vaso) sobre el aparato o cerca de él.
• Utilice siempre el aparato sobre una superficie plana, estable, limpia y seca. Mantenga el dispositivo protegido del calor y el frío, el polvo, la luz directa del sol, la humedad, los goteos y las salpicaduras de agua.
• Desenchúfelo de la toma de corriente cuando no lo utilice o antes de proceder con su limpieza.
• Durante su uso, se debe colocar el aparato sobre una superficie estable para evitar la posibilidad de que vuelque.
• Asegúrese de cerrar el conmutador del aparato y desenchúfelo de la fuente de alimentación antes de montarlo o moverlo y antes de realizar cualquier tarea de limpieza o mantenimiento.
• No introduzca ningún objeto ni permita que se introduzca un objeto extraño en el aparato. Esto podría suponer un riesgo de descarga eléctrica y podría dañar el ventilador.
• Nunca utilice el producto sin la rejilla protectora o con una rejilla protectora dañada.
• Durante su uso, mantenga las manos, el pelo, la ropa y los accesorios alejados de la rejilla protectora para evitar heridas o daños en el producto.
• Para usar el dispositivo de forma segura, siga las instrucciones de montaje que se incluyen en el apartado "Utilización del aparato".
• ¡ADVERTENCIA! Una vez completada la instalación, está terminantemente prohibido quitar las rejillas de protección del ventilador para la limpieza o el mantenimiento.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Al final de su vida útil, este producto no se debe clasificar ni reciclar junto con otros desechos domésticos.

El producto y su embalaje deben formar parte de un proceso de clasificación para su reciclaje.

¿QUÉ HACER CON LOS RESIDUOS?

Tenga en cuenta las siguientes normas para reducir el impacto medioambiental relacionado con su compra.

Usted es legalmente responsable de la clasificación para el reciclaje del producto (incluyendo sus posibles accesorios), sus instrucciones y las distintas partes del embalaje.

Un aparato eléctrico no se debe clasificar ni reciclar junto con los desechos domésticos.

No deje los productos usados ni las distintas partes del embalaje al alcance de los niños, pues representan un peligro.

Conserve las instrucciones durante toda la vida útil del aparato y entregue esta documentación junto con el aparato en caso de cederlo a un tercero.

Consulte con la administración local para conocer los puntos de recogida y las modalidades de selección y reciclaje de los residuos.

Por la seguridad de los niños, guarde sus antiguos aparatos en lugares seguros hasta que puedan reciclarse, preferentemente fuera de su domicilio.

Partes

A Tornillo de fijación y tuerca B Rejilla frontal C Tapa de las aspas D Aspas del ventilador E Tuerca de montaje de plástico F Rejilla trasera G Eje del motor H Mando de oscilación I Carcasa del motor J Mando de ajuste de la inclinación

K Caja de control L Botones de velocidad [0/1/2/3] M Mando de bloqueo N Tubo interior O Anillo de ajuste de la altura P Tubo exterior Q Tornillos [x 4] R Tapa decorativa de la base S Barra transversal A T Barra transversal B

Descripción general del producto

• Desembale y retire todas las etiquetas de la unidad excepto la placa de características. Compruebe que todas las piezas estén incluidas e intactas. Si el aparato estuviera dañado o defectuoso, no lo utilice y llévelo a su distribuidor o centro de servicios de postventa.
• Mantenga todo el embalaje fuera del alcance de los niños. Existe el riesgo de sufrir accidentes si los niños jugaran con los materiales de embalaje.

Uso previsto

• Este aparato está concebido únicamente para un uso doméstico y no debe usarse para un uso comercial, industrial o al aire libre. El aparato ha sido diseñado para ser utilizado en interiores para hacer circular el aire y tener un flujo de aire. Utilice el aparato en una habitación donde el ambiente sea seco y haya una ventilación adecuada.
• Cualquier otro uso pueda dañar la unidad o causar lesiones.

Especificaciones

Modelo:	976391
Voltaje de funciona:	220-240 V~, 50 Hz
Potencia nominal:	45 W
Potencia en espera:	0 W
Longitud del cable de alimentacion:	180 cm
Altura ajustable:	100 - 120 cm
Tamaño de las aspas:	38 cm
Dimensiones (An x Pr x Al):	62 x 62 x 100 cm
Peso neto:	2,50 kg
Clase de proteccion:	Clase II
Nivel de potencia acústica (LWA):	53,7 dB(A)
Ángulo de oscilación:	80°
Tiempo de oscilación:	12,4 seg.
Velocidad Tmaxima de rotación de las aspas:	1245 RPM
Caudal máximo de aire (F):	30,0 m³/min.
Velocidad规模最大 del aire (C):	2,64 m/seg.
Consumo estacional de electricidad (Q):	10,944 kWh/a
Valor del serviceo (SV):	0,88 (m³/min)/W
Estándar de medicación para el valor del serviceo:	EN IEC 60879:2019

Requisitos de información para los ventiladores según el reglamento (UE) N.º 206/2012

Modelo a que se refiere la información	976391 - WIND S1
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	30,0	m³/min
Potenciae realizada por el ventilador	P	34,2	W
Valor de servicios	SV	0,88	(m3/min)/W
Consumo de energia en modo de espera	PSB	0,00	W
Nivel de potencia acústica del ventilador	LWA	53,7	dB(A)
Velocidad Tmaxima del aire	c	2,64	m/seg
Norma de medicación del valor de servicios	EN IEC 60879 : 2019
Datas de las personas de contacto para Obtener más información	Electro Dépôt - 1 route de Vendeville F-59155 FACHES THUMESNIL - France

Montaje

ADVERTENCIA

Antes de montar o desmontar el aparato, desconéctelo siempre de la corriente eléctrica.

Herramienta requerida: Destornillador Phillips (de estrella), no suministrado.

Montaje del soporte

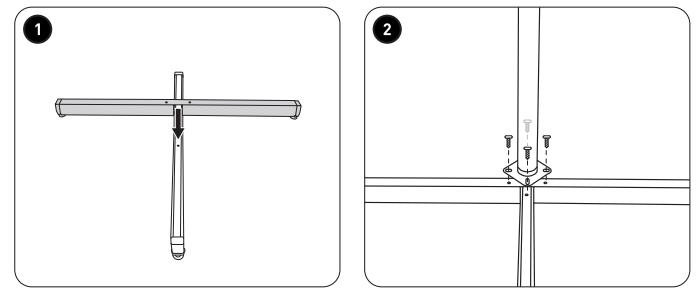

1. Desenchufe el aparato de la toma de corriente.
2. Quite los 4 tornillos (Q) de las barras (S, T) con un destornillador, girándolos en el sentido contrario a las agujas del reloj.
3. 1. Cruce la barra A (S) sobre la barra B (T) para entrelazarlas.
4. 2. Coloque el tubo exterior (P) en la parte superior, asegurándose de alinear los 4 orificios de las barras con los orificios de la brida del tubo exterior. Fije la brida en las barras con los 4 tornillos (Q).

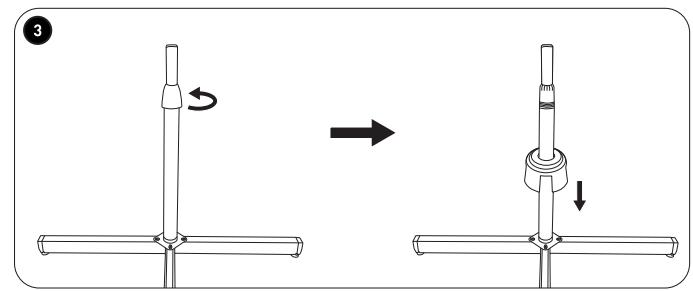

5. 3. Quite el anillo de ajuste de la altura (O) de la parte superior del tubo exterior (P), girándolo en el sentido contrario a las agujas del reloj.

Inserte la tapa decorativa de la base (R) en el tubo exterior (P) y deslícela hacia abajo en el conjunto.

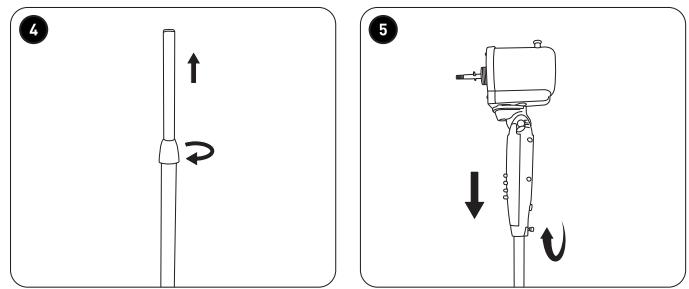

1. Vuelva a colocar el anillo de ajuste de la altura (O) en la parte superior del tubo exterior (P). Tire ligeramente del tubo interior (N) hacia fuera del tubo exterior y, a continuación, apriete el anillo girándolo en el sentido de las agujas del reloj.
2. 5 Inserte el cuerpo principal (I, J) en el tubo interior (N) y apriete el mando de bloqueo (M) en el sentido de las agujas del reloj para fijarlo en su posición.

Montaje del cabezal del ventilador

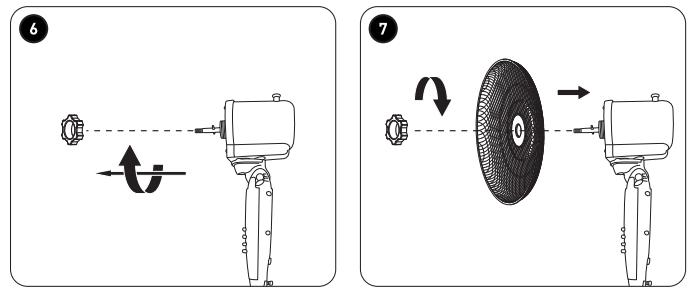

1. Retire la tuerca de montaje de plástico (E) de la parte delantera de la carcasa del motor (I) girándola en el sentido contrario a las agujas del reloj.
2. 7 Coloque la rejilla trasera (F) contra la parte delantera de la carcasa del motor (I) con el asa en la parte superior y orientada hacia atrás, asegurándose de que los 2 pasadores de guía de la carcasa del motor estén correctamente insertados en los orificios de la rejilla trasera.

Fije la rejilla trasera con la tuerca de montaje de plástico (E) girándola en el sentido de las agujas del reloj. No apriete excesivamente la tuerca.

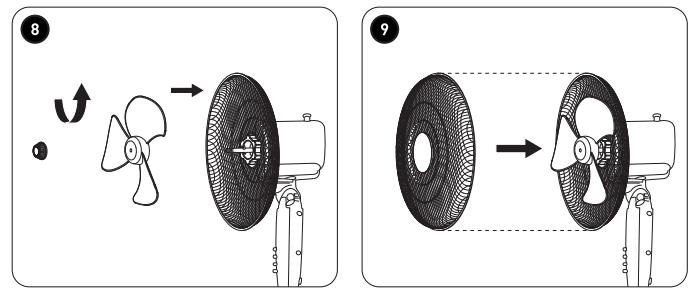

1. Presione el centro de las aspas del ventilador (D) en el eje del motor (G), asegurándose de que las 2 ranuras de la parte trasera de las aspas encajen con los 2 pasadores de los lados del eje del motor.

C

Utilización del aparato

Apriete la tapa de las aspas (C) en el eje del motor (G) girándola en el sentido contrario a las agujas del reloj.

1. Abra los enganches del borde de la rejilla frontal (B) y, a continuación, enganche la sujeción de la parte superior de la rejilla frontal en la rejilla trasera (F).

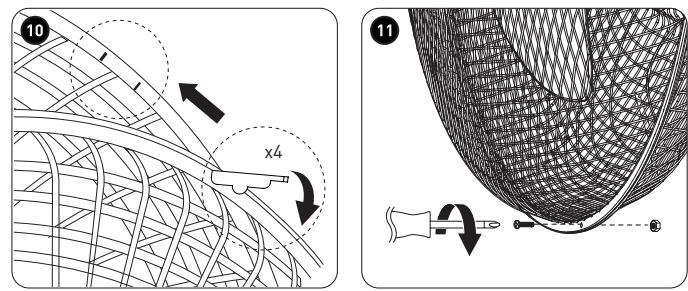

2. 10 Alinee el orificio de la parte inferior de las rejillas y, a continuación, cierre todos los enganches para unir las rejillas. Asegúrese de que los enganches estén bien cerrados en los bordes.
3. 11 Inserte el tornillo de bloqueo (A) en el orificio y apriete la tuerca (ambos incluidos) en la parte posterior para fijar las rejillas.

Modo de uso

1. Coloque el ventilador en posición vertical sobre una superficie seca, nivelada y estable.
2. Asegúrese de que el ventilador está correctamente montado.
3. Enchufe el cable de alimentación en una toma de corriente adecuada.
4. Pulse el botón de la velocidad que desee (L) para encender el ventilador.

0 (Apagado)

1 (Baja) 2 (Media) 3 (Alta)

1. Para apagar el ventilador, pulse "0".
2. Para activar la oscilación automática de izquierda a derecha, pulse el mando de oscilación (H). Para detener la función de oscilación, empuje el mando hacia arriba.
3. Para ajustar la inclinación vertical del cabezal del ventilador, presione "0" para apagar primero el ventilador. Sujete la parte inferior del cabezal del ventilador con una mano y gire lentamente el mando de ajuste de la inclinación (J) en el sentido contrario a las agujas del reloj para aflojar el cabezal del ventilador. Ajuste el cabezal del ventilador hasta la inclinación deseada y apriete el mando de ajuste de la inclinación.
4. Para ajustar la altura del ventilador, apague el ventilador. Afloje el anillo de ajuste de la altura (O) girándolo en el sentido contrario a las agujas del reloj, ajuste la altura del ventilador y vuelva a apretar el anillo.

PRECAUCIÓN

Apague siempre el ventilador antes de ajustar su inclinación o su altura.

1. Apague el ventilador después de cada uso. Desenchufe el ventilador de la toma de corriente si no se va a utilizar durante un período prolongado de tiempo.

Limpieza y mantenimiento

ADVERTENCIA

• Apague y desenchufe siempre el aparato de la toma de corriente antes de limpiar, montar o desmontar cualquier pieza.
• Nunca sumerja el aparato, el cable de alimentación ni el enchufe en el agua ni en ningún otro líquido.
• Nunca utilice disolventes, productos de limpieza químicos o abrasivos, cepillos de alambre, objetos afilados ni estropajos para limpiar el aparato.
• Limpie el aparato regularmente. Mantenga las rejillas y las salidas de aire de la parte trasera de la carcasa del motor libres de polvo y suciedad. Para una limpieza rápida, utilice una aspiradora para limpiar dichas piezas.
• Limpie el aparato con un paño suave ligeramente humedecido con agua o agua con un jabón suave. Límpielo con un paño limpio y húmedo después de limpiarlo. No permita que entre agua ni ningún otro líquido en la carcasa del motor ni en la caja de control. Deje que se seque completamente.

Almacenamiento

• Desenchufe siempre la unidad antes de guardarla.
• Guarde la unidad en un lugar fresco, seco y libre de polvo, y fuera del alcance de los niños y los animales de compañía.
• Conserve el embalaje y utilice su unidad cuando no la utilice durante un período prolongado de tiempo.
