GEBRUIKSAANWIJZING SBS 605 A++ X625C VALBERG
Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installmentie, onjuist gelebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.
*op vertoon van kassabon.
ES
CONDITIONES DE GARANTÍA
GEBRUKSAANWIJZINGEN 08
INSTRUCCIONES DE USO 14
NL De temperatuur is -12° C.
Bewaring van diepvriesproducten is.daarom mogelijk tot 1maand.
ES La temperatura es de -12^

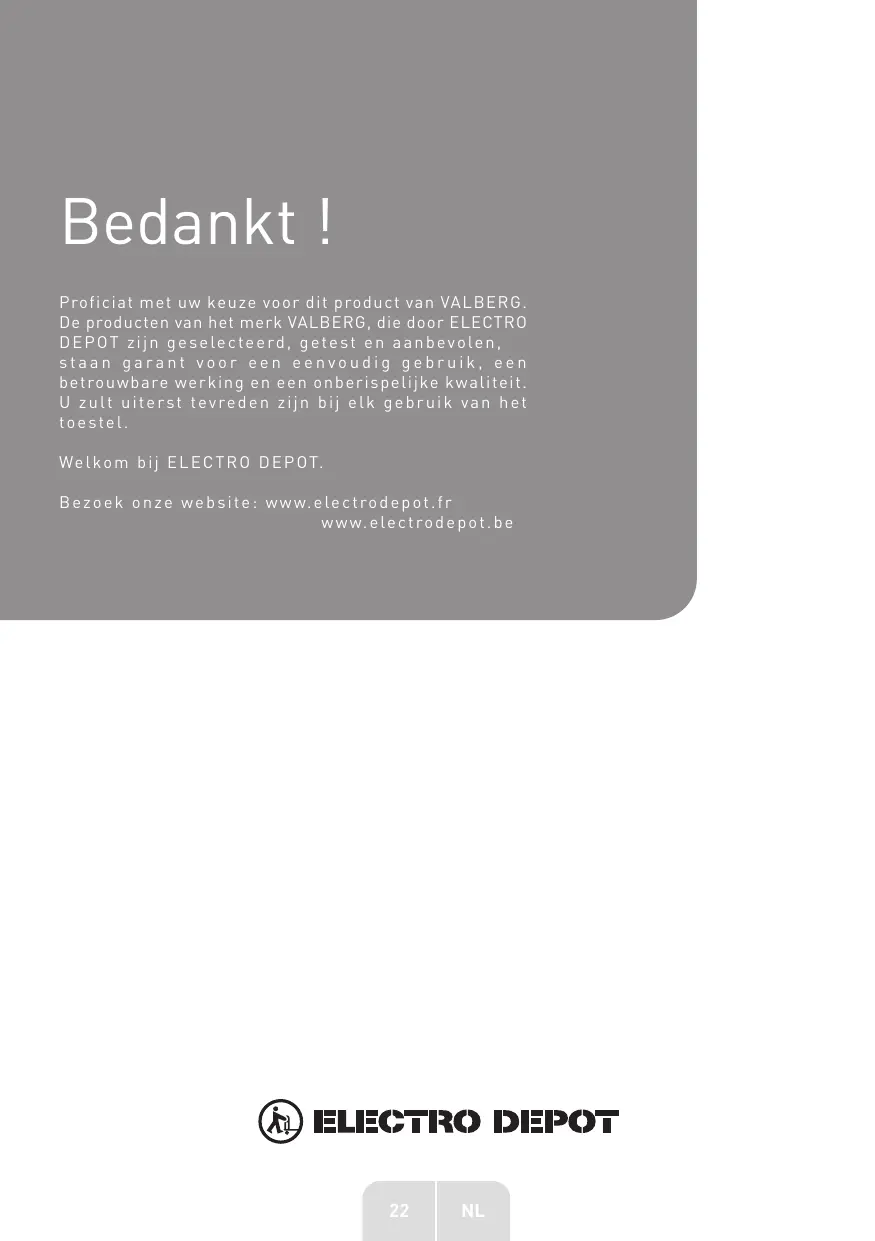

Proficiat met uw keuze voor dit product van VALBERG. De producten van het merk VALBERG, die door ELECTRO DEPOT zijn geselecteerd, getest en aanbevolen, staan garant voor een eenvoudig gebruik, een betrouwbare werkinq en een onberispelijk kwaliteit. U zult uiterst tevreden�bij elk gebruik van het toestel.
Welkom bij ELECTRO DEPOT.
Bezoek once website: www.electrodepot.fr www.electrodepot.be
Overzicht van het toestel
Productfiche
Technische eigenschappen
Gebruiks- en omgevingstemperatuur
Regeling van de thermostat
Gebruik van het toestel
Gebruik van het toestel
Structuur en functies
Praktische informatie
Reiniging en onderhoud
Probleemoplossing
Productfiche
Conform EU-verordening 1060/2010 en de geldende geharmoniseerde normen.
| Merk | Valberg |
| Productcode | 964426 |
| Referentie van het model | SBS 605 A++ X625C |
| Categorie van het model van koeltoestel voor huishoudelijk gebruik. | 7 (Koelkast-diepvriezer) |
| Energie-efficiëntieklasse van het model | A++ |
| Energieverbruik in kWh perJAar, bereenk op basis van het resultaat dat verkregen werk voor 24 uur in genormaliseerde testomstandigheden.Het werkelijkke energieverbruik is afhankelijk van de installment- engebruiksomstandigheden van het toestel. | 372 |
| Nuttig volume van de compaienten om verse voedingsmiddelen op te bergen [0 tot +8°C] | 389 |
| Nuttig volume van de compaienten voor uiterst bederbare voedingsmiddelen (-2 tot +3°C) | / |
| Nuttig volume van de compaienten zonder ster / ijs makeen (< 0°C) | / |
| Totaal nuttig opbergvolumine in liter van de koelcompaienten | 389 |
| Is het totaal nuttig opbergvolumine van de koelcompaienten rijmvrij? | Ja |
| Nuttig volume van de compaienten met een ster * (≤ -6°C) | / |
| Nuttig volume van de compaienten met twee sterren ** (≤ -12°C) | 13 |
| Nuttig volume van de compaienten met drie sterren *** (≤ -18°C) | / |
| Nuttig volume van de diepvriescompaienten met vier sterren **** (≤ -18°C) | 203 |
| Totaal nuttig opbergvolumine in liter van de diepvriescompaienten | 216 |
| Is het totaal nuttig opbergvolumine van de diepvriescompaienten rijmvrij? | Ja |
| Autonomie in uren (duur van de temperatuurstijging) | 11 |
| Vriesvermogen in kg/24 u (Invriezingsvermogen) | 15 |
| Klimaatklasse | SN/N/ST/T |
| Dit toestel is bestemd om gebruikt te worden bij een omgevingstemperatuur+tussen | 10°C en 43°C |
| Emissie van geluid in de lucht in dB(A) re 1 pW | 40 |
| Kan dit toestel ingebouwd worden ? | Neen |
Technische eigenschappen
U vindt de technische informatie op het typeplaatje aan de binnenkant van het toestel. Gelinge dit typeplaatje nooit te verwijderen.
| Toegewezen voeding (Spanning in V, aard van de stroom & régissantie in Hz) | 220-240 ~ 50 |
| Elektrische beschermingsklasse | Klasse I |
| Toegewezen stroom in A | 1,9 |
| Toegewezen vermogen in W | / |
| Ontdooivermogen in W (indien voorzien van dit systeme) | 240 |
| Aantal en type verlichting | 2 x ledmodules |
| Verlichtingsvermogen in W per verlichting / in totaal | 2,5 / 5 |
| Verlichting die door de gebruiker verrangen kan worden | Neen |
| Maximale druk van de watertoevoer in Mpa / Bar | Nihil |
| Minimale druk van de watertoevoer in Mpa / Bar | Nihil |
| Soort koude van de koelcompartimenten | Geventileerd |
| Ontdooimodus van de koelcompartimenten | Automatisch |
| Soort koude van de diepvriescompartimenten | Geventileerd |
| Ontdooimodus van de diepvriescompartimenten | Automatisch |
| Type koelkast-diepvriezer (I: Eenthermostaat / II: Twee thermostaten) | Type II |
Gebruiks- en omgevingstemperatuur
Het is aanbevolen om de klimaatklassen, die vermeld staan in de productfiche op het typeplaatje, in ache te nemen. Zo=kunt u nagaan binnen welk bereik van de omgevingstemperatuur het toestel kan worden gebruikt.
- SN: Tussen 10 en 32^
- N: Tussen 16 en 32^
ST: Tussen 16 en 38^
- T: Tussen 16 en 43^
Een toestel dat tot meerere klassen behoort, kan de hoogste en de laagste temperatuur van alle gedekte klassen beheren. Wanner het toestel buiten het bereik van de omgevingstemperatuur worden gebruikt, heeft dit een invloed op de prestaties en de levensduur ervan.
Regeling van de thermostat
Voor een optimaal gebruik en energiebesparing, is het aanbevolen om de thermostat van het toestel te regelen in functie van de omgevingstemperatuur van de ruimte waarin het toestel worden gebruikt en met inachtneming van de klimaatklasse.
| Omgevingstemperatuur T°C (± 1°C) | Thermostat koelkast | Thermostat diepvriezer (indien inbegren) |
| Laag < 17°C | +4°C | -19°C |
| Ideaal 17-27°C | +3°C | -19°C |
| Hoog > 27°C | +3°C | -20°C |
De graden van de omgevingstemperatuur T° C worden louter terindicatie geveven.
De plaatsing in de ruimte, de frequentie van het openen van de deur(en) of de mate waar het toestel met voedingsmiddelen is bevuld, können de voormelde posities beinvloeden.
De positie(s) van de thermostat (thermostaten) kan (kunnen) worden aangepast om deze factoren te compenseren.
Voorbeelden van de ruimte waar in het toestel worden gebruikt:
- Ruimte die nicht verwarmd worden in de winter, zoals een garage in een koude streek: Lage omgevingstemperatuur.
- Leefruimte die normala verwarmd worden, zoals een keuken: Ideale omgevingstemperatuur.
- Ruimte zonder airco in de zomer in een warme streek: Hoge omgevingstemperatuur.
Correct gebruik van het toestel
Locatie
- Verwijder alle verpakkingsmaterialen alvorens het toestel te gebruiken, inclusief de opvulling onderaan, de schuimblokken en de stickers aan de binnenzijde; Verwijder de beschermfolie van de deuren en van de koelkast.
- Beschut het toestel gegen de warmte enrechtstreeks zonlicht. Plaats het Niet op een vochtige plaats of in de buurt van een waterpunt om roestvorming te vermijden en het isolerend effect nicht te verminderen.
- Sproei niets op de koelkast of was deze Niet. Plaats de koelkast Niet op vochtigeplaatsen waar er makkelijk water op kan spatten, om zo de elektrische isolatie van het toestel Niet aan te passen.
- De koelkast dient op een goed verluchtte ruimte binnen te worden geplaatst. Het oppervlak waarop het toestel worden geplaatst, dient vlak en stevig te+zijn (indien het Niet stabel is, draai dan de verstelbare poten maar links of rechts om het toestel waterpas te zetten).
- Voorzie meer dan 30 cm vrije ruimte boven de koelkast. Het toestel dient gegen een muur te worden geplaatst, met meer dan 10 cm vrije ruimte om het verspreiden van de warmte möglich te makeen.
WAARSCHUWING: Te nemen voorzorgen voor de installmentie:
Controleer vooraleer de accessoires te installeren of af te stellen of u de stekker UIT het stopcontact gehaald hebt.
U dient uw voorzorgen te nemen om te vermijden het handvat teCTX venlen en verwondingen te veroorzaken.

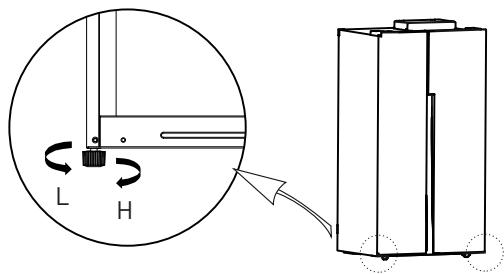

Verstelbare poten
(Bovenstaande afbeelding worden enkel ter info gegeven. De werkelijkke configuratie is afhankelijk van het product in kwestie of van de instructies van de verdeler.)

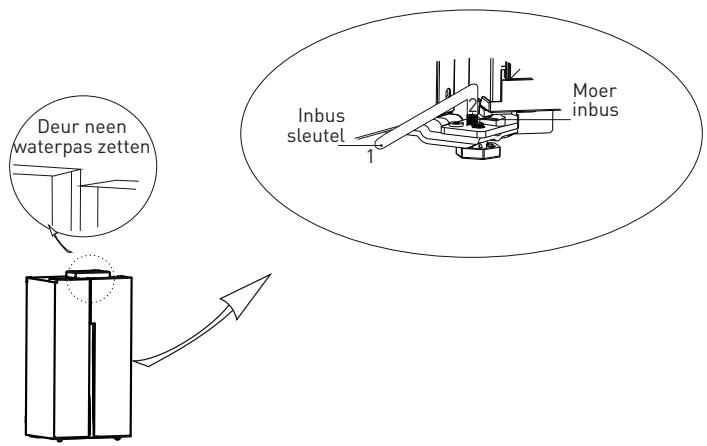

Waterpas zetten van de deur
Lijst met gereedschap dat door de gebruiker voorzien dient te worden
Inbussleutel
[Bovenstaande afbeelding worden enkel ter info gegeben. De werkelijkke configuratie is afhankelijk van het product in kwestie of van de instructies van de verdeler.]
- Til de onderste deur op tot het niveau van de bovenste deur.
- Regel met een inbussleutel de hoogte van de deur door de afstelschroeven in wijzerzin of gegenwijzerzin te draaien om zo de deur omhoog of omlaag te brengen.
Vervangen van de verlichting
Elk onderhoud of het verrangen van de ledlamp dient door de fabrikant, een van zich technici of gelijkaardige bevoegde personu uitgevoerd te worden.
Opstart van het toestel
- Verplaats het toestel gedurende twee uur nicht vooraleer de stekker voor de eerste koer in het stopcontact te stoppen.
- Laat het toestel gedurende 2 à 3 uur werkken vooraleer u verse of diepgevrroen voedingsmiddelen in het toestel staat, of meer dan 4 uur in de zomer wanner de omgevingstemperatuur hoog is.
- Voorzie voldoende ruimte om het makkelijk openen van de deuren en de bakken möglich te make, zoals beschreiben door de verdeler.
Tips om energie te besparen
- Het toestel dient in de meest koele zone van de kamer geplaatst te worden, beschut gegen direct zonlicht en mag zich nicht in de buurt van warmteproduender toestellen of verwarmingsleidingen bevinden.
- Laat warme voeding afkoelen tot kamertemperatuur alvorens ze in het toestel teplaatsen. Wanner u het toestel te zeer vult, za de compressor langer要去en werkken. Wanner de voedingsmiddelen te traag ingevroren worden, kan dit hun kwaliteit verminderen of konnen ze bederven.
- Zorg ervoor de voedingsmiddelen correct te verpakken en droog dekommen af zodat ze perfect droog zijn alvorens ze in het toestel teplaatsen. Dit maakt het möglichk de vorming van rijm in het toestel te beperken.
- De lades van het toestel mogen Niet bekleed worden met aluminiumfolie, vetvrij papier, of keukenrol. Dergelijkke bekledingen staan de circulatie van de koude lust in de weg, waardoor de doeltreffendheid van het toestel afneemt.
- Schik de voedingsmiddelen en breng etiketten aan, om het,aantal keer dat de deur geopend wordt en langdurig zoeken te beperken. Probeer de voedingsmiddelen die u nodig heb in eén keer uit het toestel te halen en sluit de deur zo snel möglichk.
Structuur en functies

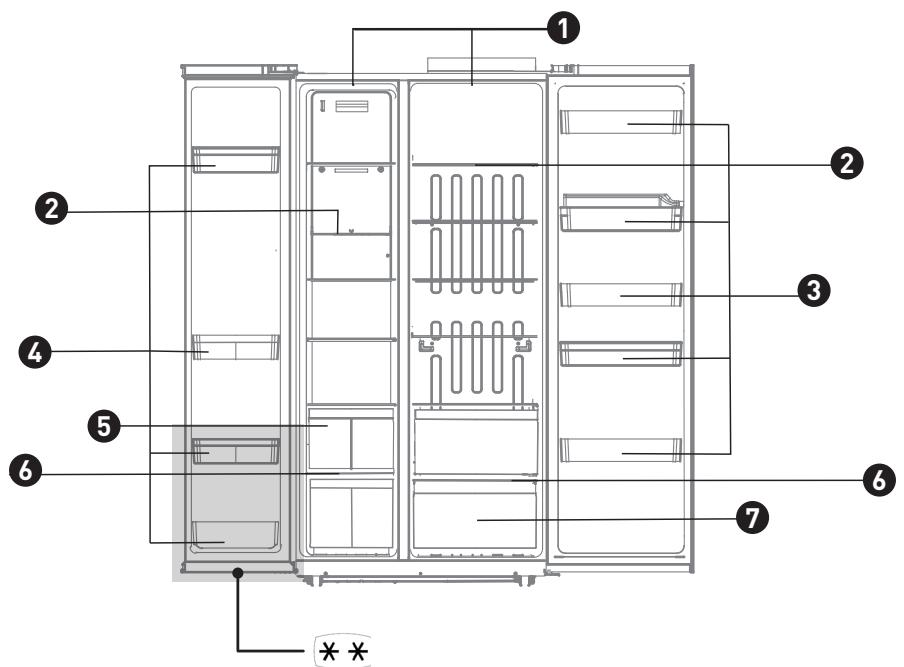

Belangrijkste elementen
1 Ledverlichting
2 Glazen legplank
3 Deurbak van het koelcompartment
4 Deurbak van het diepvriescompartment
5 Bakken
Scheidingswand van de bakken
Bak voor fruit en groenten
(Afbeelding van de bekleding worden enkel ter info geveen. De werkelijkke configuratie is afhankelijk van het product in kwestie of van de instructies van de verdeler.)
- In het diepvrieskompartiment met lage temperatuur kut u de voedingsmiddelen gedurende lange vrij houden. Wortd voornamelijk gebruikt voor het bewaren van bevroren producten en om ijsblokjes te make.
- Het diepvriescompartment is geschikt voor het bewaren van vlees, vis, rijstbollen of andere voedingsmiddelen die Niet op korte termijn worden opgegeten.
- Snijd het vlees bij voorkeur inkleine stukjes om het latere gebruik te vereenvoudigen. Gelieve op te merken dat de voedingsmiddelen verbruikt dienen te worden voor het einde van de bewaarduur.

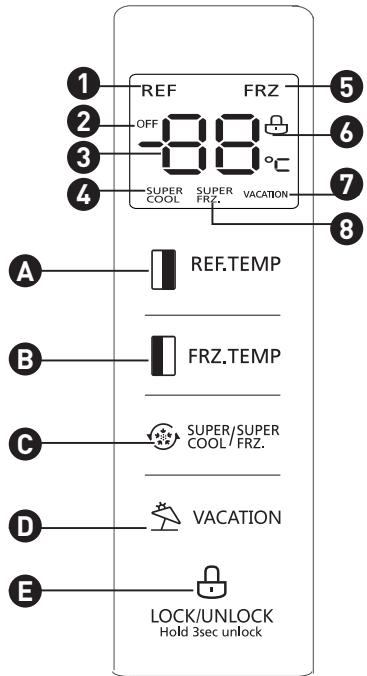

Functies
(Onderstaand schema worden enkel ter info gegeben. De werkelijkke configuratie is afhankelijk van het product in kwestie of van de instructies van de verdeler.)
| 1 | Icoontje Koelen | 2 | Icoontje Stop | 3 | Zone weergave van de temperatuur |
| 4 | Icoontje Supercool | 5 | Icoontje Bevriezen | 6 | Icoontje Vergrendeling/ Ontgrendeling |
| 7 | Icoontje Vakantie | 8 | Icoontje Superfreeze | | |
Knop voor het koelen
Knop voor het bevriezen
-
In ontgrendelde modus houdt u de knop LOCK/JUNLOCK hedurende 3 seconden ingedrukt om naar de modus Vergrendeld te gaan.
-
Het icoontje 品 gaat branden, dit betekent dat het weergavepaneel vergrendeld is, er kan dan geen enkele knop worden bediend.
- Houd in vergrendelde modus de knop LOCK/UNLOCKgedurende 3 seconden ingedrukt om maar Ontgrendelde modus te gaan.
- Het icoontje dooft, dit betekent dat het weergavepaneel ontgrendeld is, de knappen können worden bediend. Indien de knop Niet ingedrukt worden,.gaat de koelkast automatisch maar de vergrendelde modus na 30 seconden.
Vakantiemodus
Druk op de knop VACATION om de Vakantiemodus te activeren. Het icoontje VACATION gaat branden, de vakantiemodus worden geactiveerd na het ontgrendelen van het scherm.
Supercoolmodus
Druk op de knop 12 SUPER/SUPER OM de Supercoolmodus te activeren. Het icoontje SUPERGAAT branden, de Supercoolmodus worden geactiveerd na het vergrendelen van het scherm.
Superfreezemodus
Druk op de knop COOL / FRZ^SUPER / SUPER om de Superfreezemodus te activeren. Het icoontje FRZ^SUPER gaat branden, de Superfreezemodus worden geactiveerd na het vergrendelen van het scherm.
Instellen van de temperatuur van het koelcompartment
Druk op de knop om de temperatuur van het koelcompartment in te stellen REF.TEMP. de zone van het koelcompartment knippert. Druk opnieuw op de knop REF.TEMP. om de
temperatuur in te stellen, het toestel piept. Het temperatuurbereik ligtussen 2 en 8^ C. Elke druk op deze knop wijzigt de temperatuur met 1^ C. Eens de instelling gebeurd is, blijft het cijfer gedurende 5 seconden knipperen. De neue temperatuurinstelling worden actief na het vergrendelen van het scherm.
Instellen van de temperatuur van het diepvriescompartment
Druk op de knop voor het instellen van de diepvriestemperatuur FRZ.TEMP. om de temperatuur van het diepvriescompartment te wijzigen. Druk opnieuw op de knop FRZ.TEMP. om de temperatuur in te stellen, het toestel piept. Het temperatuurbereik ligtussen -16^ C en 24^ C. Elke druk op deze knop wijzigt de temperatuur met 1^ C. Eens deinstelling gebeurd is, blijft het cijfer gedurende 5 seconden knippenen. De neue temperatuurinstelling worden actief na het vergrendelen van het scherm.
Bewaartijd bij een stroomonderbreking
In geval geval van stroomonderbreking worden de bedrijfsmodus onmiddelijk vergrendeld en bewaar tot de stroomtoevoer hersteld is.
Alarm bij het openen van de deur en contrôle van het alarm
Wanner u de deuren van de koelkast opent, werkblinkt het alarm bij het openen van de deur. Wanner de deur Niet binnen de twee minutes wordt gesloten, werkblinkt het geluidssignaal elke seconde tot de deur worden gesloten. Druk op eender welke knop om het alarm uit te schakelen.
Indicaties storingen
Volgende waarschuwingen verschijnen op het weergaveschemm om de bijhorende pannes van het toestel te melden. Hoewel het toestel het gekoeld bewaren kan blijven garanderen ondanks de hierna vermelde storingen, dient de gebruiker een gespecialiseerd hersteller te contacteren die het nodige onderhoud zaluitvoeren, om zo de optimale werkung van het toestel te garanderen.
| Foutcode | Omschrijving van de fout |
| E1 | Storing tempertiursensor van het koelcompartment |
| E2 | Storing tempertiursensor van het diepvriescompartment |
| E5 | Storing van het detectiecircuit van de ontdooisensor |
| E6 | Communicatiebout |
| E7 | Storing in de sensor voor de omgevingstemperatuur |
Reiniging en onderhoud
Algemene reiniging
- Het stof aan de achterkant van de koelkast en op de grond dient geregeld verwijderd te worden om de koeleigenschappen van het toestel te verbeteren en energia te besparen.
- Controller regelmatig de afldichting van de deur zodat.Deze Niet vuil is. Reinig de afldichting van de deur met een zachte vochtige doek met zeepsop of verdund awasmiddel.
- De binnenkant van de koelkast dient eveneens regelmatig gereinigd te worden om het ontstaan van geurtjes te voorkomen.
- Haal voor het reinigen de stekkeruit het stopcontact en verwijder alle voedingsmiddelen, dranken, rekjes en bakken die in het toestel staan.
- Gebruik een zachte doek of een spons die in een oplossing met twee soeplepels natriumbicarbonaat gemengd met een kwart warm water. Spoel verwolgens met schoon water en wrijf droog. Eens de reiniging ward uitgevoerd, opent u de deur en LASTU binnenkant aan de lucht drogen vooraleer u de stekker van het toestel terug in het stopcontact steekt.
-
Voor de onderste moeilijk te reinigen delen (zoals groeven, smalle ruimten of hoeken) raden we aan deze regelmatig te reinigen met een zachte doek of een zachte borstel enz... en indien nodig hulpmiddelen te gebruiken (bijvoorbeeld een dun staafje), om te vermijden dat er zich verontreinigung of bacteriën opstapelt.
-
Gebruik geen zeep, detergens, schuurpoeder of reinigingsspray: deze LASTE kunnen geuren veroorzaken in de koelkast of het voedsel besmetten.
- Reinig het flessenrekje, de rekjes en de bakken met een zachte vochtige doek in zeepsop of verdunde detergensoplossing. Wrijf droog met een zachte doek of aan de lucht.
- Wrijf het buitenoppervlak van de koelkast met een vochtige doek met zeepsop of verdunde detergensoplossing en wrijf verwolgens droog.
- Gebruik geen harde borstels, sponsjes in staalwol, schuurmiddleslen (zoals tandpasta), organische oplosmiddleslen (zoals alcohol, aceton, banaanolie, enz.), kokend water, zure of alkalische substanties om de koelkast schoon te make: deze zouden het oppervlak en de binnenkant van het toestel hunnen beschadigen. Kokend water en de organische oplosmiddleslen zoals benzeen hunnen de plastic onderdelen verrormen en beschadigen.
- Spoel het toestel Nietrechtstreeks met water of andere vloeistoffen om kortsluiting uit te sluiten of de elektrische isolatie Niet aan te tasten na onderdompeling.
WAARSCHUWING: Trek de stekker uit het stopcontact alvorens het toestel te ontdooien of te reinigen.
Reinigen van de deurbak
(Bovenstaande afbeelding worden enkel ter info gegeven. De werkelijkke configuratie is afhankelijk van het product in kwestie of van de instructies van de verdeler.)
Stappen voor reiniging:
-
Om de deurbak makkelijk te verwijderen, dient u verschillendekleine tikjes te gehen rechts onderaan de deurbak, daarna links onderaan, zoals aangeduid op het schema.
-
U kunt de deurbak makkelijk verwijderen eens deze vrijgemaakt is.
Ontdooing
- Deze koelkast werkt volgens het koelprincipe via luchtcirculatie en beschikt dus over een automatisch ontdooifunctie. De rijm die ontstaat door seizoens- of temperatuursveranderingen kan manueel worden verwijderd door de stekker van het toestel uit het stopcontact te halen of door een droge vod te gebruiken.
Uitvallen van het toestel
- Stroompanne: in dergelijk geval, können de voedingsmiddelen aan de binnenzijde van het toestel gedurende verschillende uren bewaard blijven. Openijdens een stroomonderbreking de deur zo weinig möglich en voeg geen voedingsmiddelen toe aan het toestel.
- Lange periode van stilstand: het toestel dient uitgeschakeld en:gereinigdtweorden. Laat de deurenervolgens open om het ontstaan van geurtjes te vermijden.
- Verplaatsen: maak het toestel leeg vooraleer het te verplaatsen, zet de legplanken in glas, de groentebak, de bakken van het diepvrieskompartiment enz. vast met tape. en draai de afstelpoten aan. Sluit de deuren en zet vast met tape. Wanner u het toestel verplaatst mag het Niet omgekeerd of horizontally worden geplaatst of blootgesteld worden aan trillingen. Bij deze handeling mag het toestel nicht meer dan 45^ worden gekanteld.
WAARSCHUWING: Eens het toestel ingeschakeld worden, dient het onafgebrozen te werken. Een algemene regel is dat de werkking van het toestel Niet onderbroken dient te worden, want dit kan de levensduur schaden.
Probleemoplossing
U kurz de eenvoudige hieronder vermelde storingen zich proberen op te losesen.
Indien dat nicht lukt, dient u de klantendienst te contacteren.
| Het toestel
werkt nicht | • Controller of het toestel aangesloten is op het elektrische voeding en
of de stekker goed in het stopcontact zit. |
| • Controller of de spanning Niet te laag is. |
| • Controller of er geen stroomonderbreking is of er geen circuits
gedeeltelijk werden uitgeschakeld. |
| Geurtjes | • Voedingsmiddelen met een sterke geur dienen goed ingepakt te worden. |
| • Controller of het toestel geen bedorven voedingsmiddelen bevat. |
| • Reinig de binnenkant van het toestel. |
| Langdurige
werking van de
compressor | • De langdurige werkung van het toestel is normala in de zomer, wanner
de omgevingstemperatuur hoog is. |
| • Het is Niet aanbevolen een te grote hoeveelheid voedsel in het voedsel
te bewaren. |
| • De voedingsmiddelen dienen eerst afgekoeld te� vooraleer ze in het
toestel worden geplaatst. |
| • De deuren worden te vaak geopend. |
| Hetlicht gaat
niet branden | • Controller of het toestel aangesloten is op de elektrische voeding en
of de verlichting Niet beschadigd is. |
| De deuren
sluiten nicht
correct | • De deur van de diepvriezer worden geblokkeerd door de verpakking van
voedingsmiddelen. |
| • Het toestel staat schuin. |
| Het toestel is lawaaierig | • Controller of de vloer vlak is en of het toestel stabiel staat.
• Controller of de accessoires op de juisteplaats staan. |
| De zichting van de deur is nicht luchtdicht | • Verwijder eventuele vreme de elementen die aanwezig zijn op de afdichting van de deur.
• Verwarm de zichting van de deur, LAST Vervolgens afkoelen en zet opnieuw op de juisteplaats (u kunt een elektrische haardroger gebruiken of een warme handdoek gebruiken om de zichting op te warmen). |
| Overlopen van de wateropvangbak | • Er werk een te grote hoeveelheid voedingsmiddelen in het toestel geplaatst of de bewaarde voedingsmiddelen bevatten te veel water, waardoor er een aanzienlijke ontdooijng ontstaat.
• De deuren werden Niet correct gesloten, waardoor er ijsvorming ontstaat doordat er lucht in het toestel komt en door de aanwezigheid van een grotere hoeveelheid dooiwater. |
| De structuur van het toestel is warm | • het is normal dat de warmte van de ingebouwdde condensator zich verspreidt via de structuur van het toestel.
• Wanner de structuur van het toestel warm worden omwille van de hoge omgevingstemperatuur of bij hetbewaren van een te grote hoeveelheid voedingsmiddelen, gelieve dan voor voldoende ventilatie te zorgen zodat de warmte better verspreid kan worden. |
| Condensatie op het oppervlak van het toestel | • De vorming van condensatie op het externe oppervlak en de afdichtingen van de deur van de koelkast is normal wanner de omgevingstemperatuur is te hoog is. Het volstaat de condensatie weg te wrijven met een schone doeck. |
| Abnormale geluiden | • Gegons: de compressor kan gonzenijdens de werkung en is erg luid bij het opstarten of uitschakelen van het toestel. Dit fenomeen normala.
• Gekraak: de koelvloeistof die in het toestel circuleert kan gekraak veroorzaken, dit is normala. |
Klimaatklassen
| Klasse | Symbool | Bereik omgevingstemperatuur (°C) |
| Getemperd uitgebrecht | SN | + 10 tot + 32 |
| Getemperd | N | + 16 tot + 32 |
| Subtropisch | ST | + 16 tot + 38 |
| Tropisch | T | + 16 tot + 43 |
iMuchasgracias!
Muchasgraciasporhabereligodnuestro productoVALBERG.
