GEBRUIKSAANWIJZING HDC6C55UX/EUR SAMSUNG
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuario
RUS KYXOHHA BbITAKKA -PykoBoIcTBO nOJIb3ObaTeNa
UA KYXOHBA BNTJXKA - IHCTpyKci4 3 ekcnlyatauii
RO HOTA ASPIRANTA - Manual de utilizes
Diameter uitgang lucht (mm): 150
Lampen: 2x20W

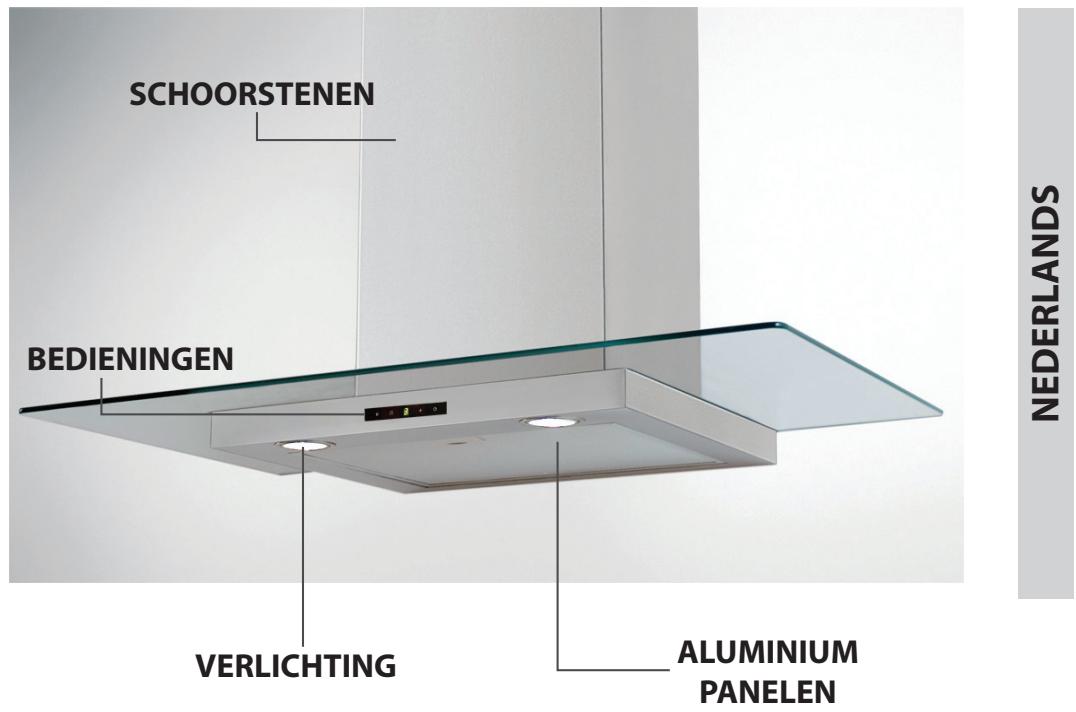

AFZUIGKAP VOOR KEUKEN
HDC6A90TX - HDC6A90UX
Diameter uitgang lucht (mm): 150
Lampen: 2x20W
AFZUIGKAP VOOR KEUKEN
HDC6D90TG-HDC6D90UG
HDC9D90TG-HDC9D90UG
HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG
Afzuigvermogen (m3/h): 861
Voltage: 220 - 240V 50Hz
Diameter uitgang lucht (mm): 150
Lampen: 2x20W
ALGEMEEN
De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatiek bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzugkap (luchtafvoer maar buiten, waar bij gezorgd要去 worden voor voldoende luchttoevoer maar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externa afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A).
VEILIGHEIDSVOORSCHRIFTEN
Opletten indien tegelijkertijd een afzugkap en een
brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van der ruimte. Voor de afoer maar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.
Voordat u het model op het elektriciteitsnet aansluit:
- Controller op het gevevensplaatje (aan de binnenkant van het apparatus) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificierde elektricien.
- Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabel-combinatie, beschikbaar bij de fabrikant of de technische servicedienst.
-Verbind het mechanisme aan de voeding m.b.v. en stekker met zenering 3A of aan de twee draden van de tweefase beschermd met een 3A zenering.
Attentie!
In bepaalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk zijn.
A) Probeer Niet om de filters te controleren verwijl de afzugkap werkt.
B) Raak de lampen en de zones vlak bijn Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap.
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.
E) Controller voortdurend gebakken waren om te voorkomen dat het eorie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energia aufschaken.
G) Dit apparaat is nicht bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben.
H) Controller dat kinderen nicht met het apparaat spelen. I) Als de afzuiigkap tegelijk met andere apparaten worden gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het
risico dat er brand uitbreekt.
Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden dit uigevoerd, werkt de gebruiker mee aan het voorkomen van potentiele negatieve consequenties voor omgeving en gezondheid.
Het symbool op het product of op het bijgelerde
documentatiematerialiaal geeft aan dat het Niet moet worden behandelt als normal huisvuil, maar dat het moet worden ingeleverd bij een special verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijkere normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product haeft aangeschaft.
De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personel.
Elektrische aansluiting:
Het apparaat is gemaakt in klasse II (dubbel geiseleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangelseoten te worden.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN Lfase
BLAUW = N nulleiding
Als deze Niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is加盖evegen. Indien van stekker voorzien moet de afzuiqkap zodanig geinstalleerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet uussen het apparaat en het net eeneerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.
- De minimumaufstand:tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuiqkap moet minstens 65~cm bedragen Indien een verbindsbuis bestande uit twee ofeer delen gebruikt worden, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.
Sluit de afvoer van de afzuiqkap Niet aan op een leiding waardoor warme lucht circuelt of die gebruikt worden de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.
Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te konnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.7).
-Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.
- We raden u aan een luchtafvoerbuis te gebruiken met enzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het
product können beperken en het lawaai+kunnen doen toenemen.
- Bevestiging aan de muur:
Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb.2). Bevestig het aparaaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zich, dan dient u te controleren of ze geschikt zich voor het type muur waaraan de kap bevestigd worden.
- Bevestiging van de decoratie telescoopverbindingen:
Doe handschoenen aan en verwijder het beschemfolie van de kap. Zorg ervoor dat u de kap Niet krast (Afb.3).
Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Indien de afzuiqversie de der versie met exter motor geinstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.4). Vervolgens bevestigt u deze met de schroeken A (Afb.4) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb.2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.5). Plaat het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeken B (Afb.5) aan de kap, trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroeken B (Afb.4). Om de afzuiqversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.
- Filterversie:
Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen.De filters moeten op de afzuiggroep aangebrachte worden, aan de binnenkant van de kap, en waarop genteererd worden door ze 90 graden te draaien tot ze vastklikken (Afb.8).
GEBRUIK EN ONDERHOUD
- We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten bereid is, voor een optimale luchtverversing.
De goede werkking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.
- Het vetfilter dient voor het tegenhoven van de vetdeeljtes die in de lucht circuleren, en raaktaarom oververzadigd na onvoortzienbare perioden, afhankelijk van het gebruik van het apparaat.
- Om eventuele brandgevaar te voorkomen djent u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.
- Nadat u het filter enige malen heeft gewassen kan hetlicht verkleuren. Dit geeft darüber geenrecht op verranging van het filter.
Voert men de aanwijzingen bettreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vet-filters.
- De koolstofffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden.
De filters kuren nicht gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden verrangen worden.
De koolestofverzadiging hangt af van een al dan nicht intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmeed de vetfilters gereinigd worden.
- Reinig de azuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, niet schurend afwasmiddel.
- De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en nicht voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting verminderdt de levensduur van de lampen aanzienlijk.
- Vervanging van de halogeneelampen (Afb.6):
Om de halogeenlampen B te verrangen moet men het glaajsie C verwijdenen door een voorwerp als hefboom in deaarvoor bestemde sploten te steken.
Vervang met lampen van hetzelfde type.
!Opgelet: raak de lampen nicht met de blote handen aan.
- Kontroller (Afb.9):
Knop A = Voor het aan- en uitschakelen van de lichten.
Knop B = Voor het aan- en uitschakelen van de wasemkap. Het apparaat worden aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.
Display C = Geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.
Knop D = Voor het inschakelen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend worden terwijl de afzuiigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minuten op vol vermogen za werkden, waarna hij automatisch terugkeert aan stand 3. Tijdens deze functie knippert het display C.
Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weeper op de toets E te drukken worden de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punk knipperen. De Timer kan nicht worden ingeschakeld als de functie intensieve snugheid is geactiveerd.
Als, wonneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk eeru r 10 minuten lang op de eerste snugheid in. Als ze Deutsche functie is geactiveerd zullen de zigedeeltes op het display een draaiende beweging maken. Zoda dezeijd is verstreken gaat de motor uit en verschijnt op het display de letter "C" totdat, na wee 50 minutes, de motor opniewoor voort 10 minuten gaat draaien, enzovoort.
- Vetfilters/koolstoffilters verzadigd:
-Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.
- Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter A (bv. 1 en A) dienen de koolstof
filters te worden verrangen.
Als het schone filter weer op zijn plaats zit dient u een resetui te voeren van het elektronische geheugen door circa 5seconden op de toets A te drukken, totdat de tekens F of Aop het display C stoppen met knipperen.
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENTAANDE VOORSCHRIFTEN.

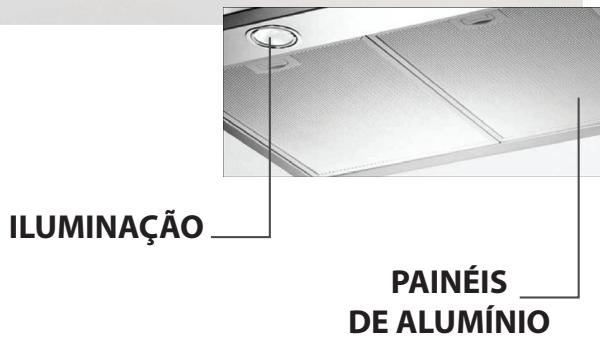

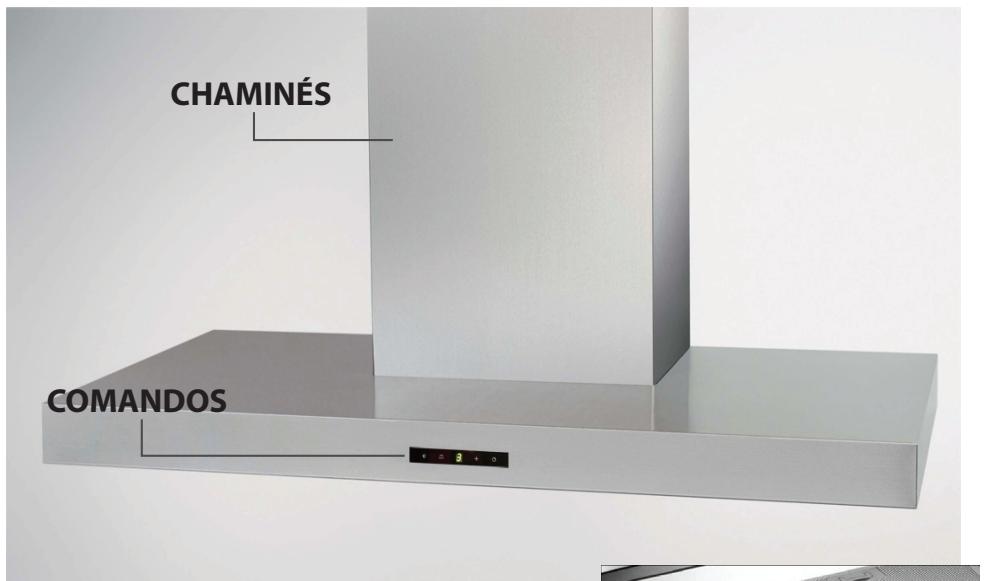

EXAUSTOR DE COZINHA
HDC6C55TX - HDC6C55UX
HDC9C55TX - HDC9C55UX
HDC6C55TX-HDC9C55TX-HDC6C55UX-HDC9C55UX
