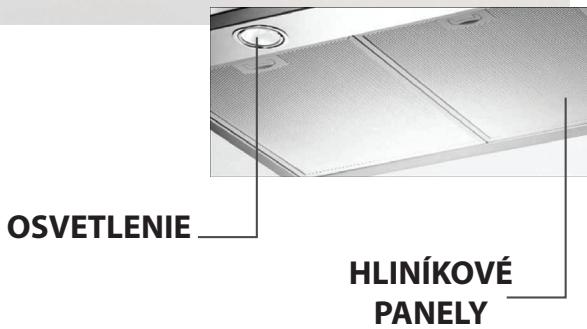

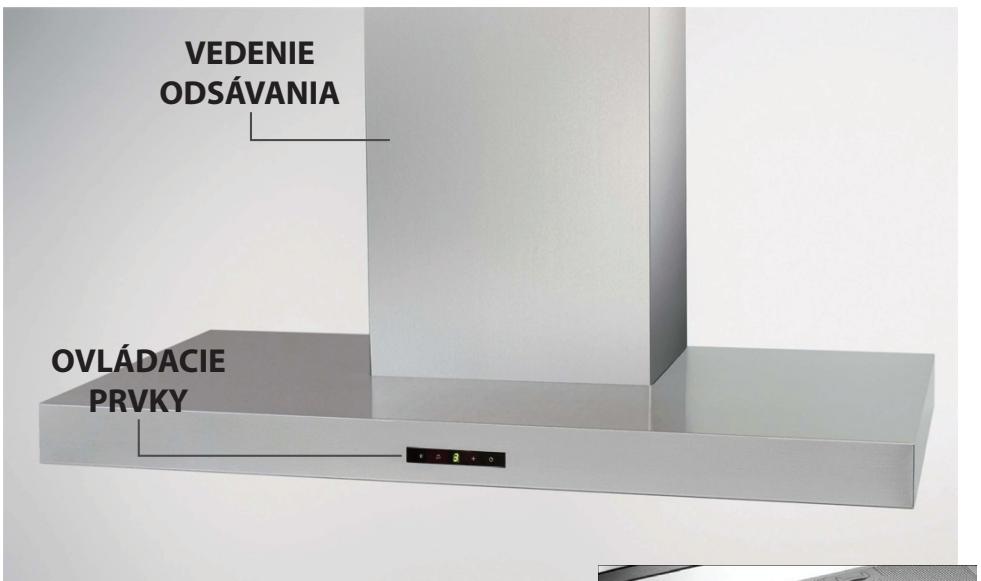

NÁVOD K OBSLUZE HDC6C55UX/EUR SAMSUNG
SK ODSÁVACÍ PÁS - Návod na použití
Výkon odsávání (m3/hod.): 500
Napětí: 220-240 V ~ 50 Hz
Příkon motoru: 1 × 170 W
Průměr odsávacího potrubí (mm): 150
Žárovky: 2 × 20 W
KOMÍNOVÝ ODSAVAČ
HDC6A90TX - HDC6A90UX
Napětí: 220-240 V ~ 50 Hz
Příkon motoru: 1 × 290 W
Průměr odsávacího potrubí (mm): 150
Žárovky: 2 × 20 W

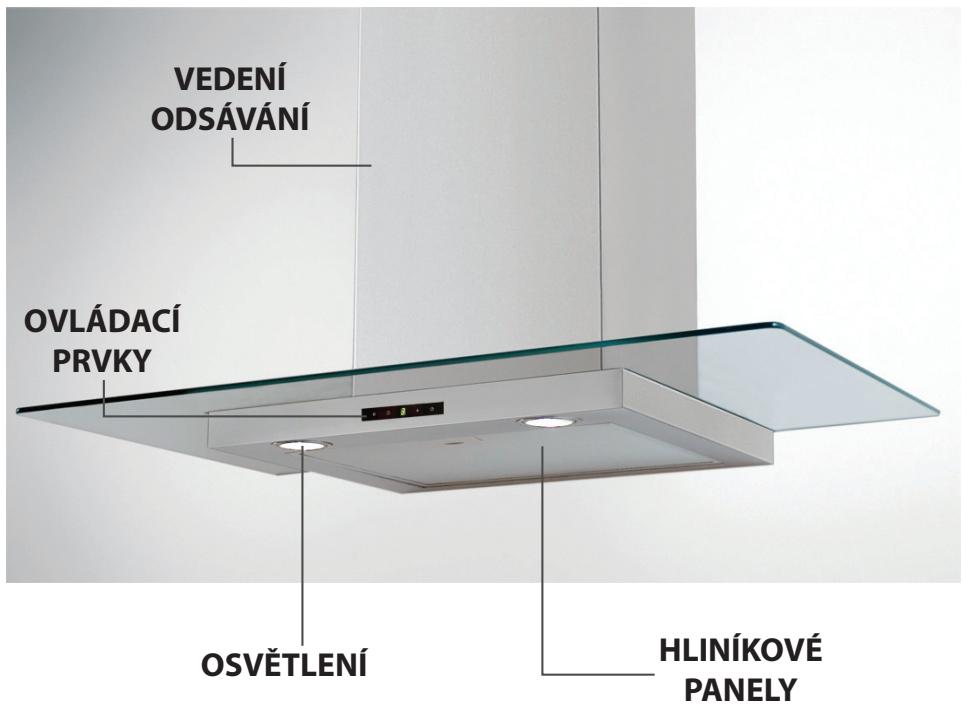

KOMÍNOVÝ ODSAVAČ
HDC6D90TG - HDC6D90UG
HDC9D90TG - HDC9D90UG
HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG
Výkon odsávání (m3/hod.): 861
Napětí: 220-240 V ~ 50 Hz
Příkon motoru: 1 × 290 W
Průměr odsávacího potrubí (mm): 150
Žárovky: 2 × 20 W
ÚVOD
Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoli budoucí potřebu. Přístroj je určen k odsávání (odvádění vzduchu ven - Obr.1B), filtrování (recyklace vzduchu v místnosti - Obr.1A).
BEZPEČNOSTNÍ OPATŘENÍ
Vyžaduje se opatrnost, jestliže jsou současně v činnosti odsavač par a jiný hořák nebo tepelné zařízení závislé na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsavač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4 Pa (4x10-5 bar). K bezpečnému provozu je tedy nutné odpovídající větrání místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země.
Před napojením modelu na elektrickou síť:
- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a že zásuvka je vhodná. V případě jakýchkoli pochyb se poraďte s kvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku. - Připojte zařízení k napájení prostřednictvím zásuvky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným pojistkou 3A.
!Upozornění!
V některých situacích mohou být elektrická zařízení zdrojem nebezpečí.
A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti. B) Nedotýkejte se žárovek a přilehlých prostor bezprostředně po dlouhodobém použití osvětlení nebo bezprostředně po něm. C) Je zakázáno připravovat jídla na plameni pod odsavačem. D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár. E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje. F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu. G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením.
I) Když je odsavač používán současně se zařízeními spalujícími plyn nebo jiná paliva, místnost se musí vhodně větrat. L) Když nebudou řádně provedeny úkony údržby, existuje riziko vzniku požáru.
Toto zařízení je označeno v souladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.
Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odevzdat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadů. Podrobnější informace o zacházení s tímto výrobkem, jeho opětovným použitím a recyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.
NÁVOD K INSTALACI
Operace spojené s montáží a elektrická napojení musí být provedeny pouze odborným personálem.
Elektrické zapojení:
Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn.
Napojení k elektrické síti musí být provedeno následovně:
HNĚDÁ = L vodič
MODRÁ = N neutrální vodič
Na přívodní kabel, pokud již neobsahuje, namontujte zástrčku normalizovanou pro proud uvedený v technických charakteristikách výrobku. V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám.
- Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsavače tukový filtr (obr. 7). Usnadníte si tak manipulaci s přístrojem. V případě montáže přístroje ve verzi odsavače je třeba připravit otvor k evakuaci vzduchu.
Doporučuje se použití kouřovodu s průměrem 150.
Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.
- Upevnění ke zdi:
Vyvrtat díry A podle uvedených kót (Obr. 2). Odsavač upevněte ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsu. Po vyrovnání odsavač definitivně upevněte prostřednictvím dvou šroubů A (Obr. 5). Pro různé montážní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li šrouby a hmoždinky dodány jako součást produktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač namontován.
- Montáž dekorativních teleskopických spojovacích prvků: Dávejte pozor, abyste nepoškrábali vývod; při odstraňování ochranné fólie použijte rukavice (Obr. 3). Elektrický přívod protáhněte pod krytem dekorativního spoje. Má-li být váš přístroj instalován ve verzi odsávání nebo v provedení s externě umístěným motorem, proveďte otvor pro odtah vzduchu. Nastavte šířku uchytné konzoly horního spoje (Obr. 4). Následně ji upevněte ke stropu prostřednictvím šroubů A (Obr. 4) takovým způsobem, aby byla v ose s vaším odsavačem a dodržujte přitom vzdálenost od stropu, vyznačenou na Obr. 2.
Propojte prostřednictvím spojovací roury přírubu C s otvorem odtahu vzduchu (Obr. 5). Vsadit horní spojovací prvek do spodního spojovacího prvku. Spodní spojovací prvek ke krytu, používající šrouby B ve výbavě (Obr. 5), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (Obr. 4). Budete-li chtít změnit funkci zařízení z odsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a sledujte montážní pokyny.
- Filtrační verze:
Odsavač a spojovací prvky instalujte tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavače. Při montáži filtrační vložky se řiďte pokyny obsaženými v balení. Není-li souprava ve výbavě, objednejte ji u svého dodavatele jako příslušenství. Filtry musí být aplikovány na osvětlovací skupině umístěné uvnitř krytu v jeho středu a je třeba jimi otáčet o 90 stupňů až do zástavného kliknutí (Obr. 8).
POUŽITÍ A ÚDRŽBA
- Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch.
Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím.
- Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpaní; tato doba závisí na používání zařízení.
- Aby se předešlo nebezpečí případného požáru, maximálně každé 2 měsíce je třeba umýt protitukové filtry; k tomuto účelu je možné použít i myčku nádobí.
- Po několika umytích může dojít ke změně barvy. Tato skutečnost neumožňuje podání reklamace za účelem jejich výměny.
V případě nedodržení pokynů pro výměnu a mytí protitukových filtrů se může vyskytnout riziko jejich zapálení.
- Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhání do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximálně každé čtyři měsíce. Nasycení aktivního uhlí závisí na krátkodobém nebo déletrvajícím používání zařízení, na druhu sporáku a pravidelnosti, se kterou se provádí čištění protitukového filtru.
Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.
- Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.
Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů.
Žárovky nahraďte novými žárovkami stejného druhu.
Upozornění: nedotýkejte se žárovky holýma rukama.
Ovládání (Obr. 9):
Tlačítko A = Rozsvítí/zhasne světla.
Tlačítko B = Zapne/vypne odsávač. Přístroj je uveden do chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej stisknutím tlačítka na 2 sek. Pokud se odsávač nachází ve fázi první rychlosti, není nezbytné dlouze stisknout tlačítko za účelem vypnutí. Snižuje se rychlost motoru.
Displej C = Ukazuje zvolenou rychlost motoru a uvedení do
chodu časového spínače.
Tlačítko D = Zapne odsávač. Zvyšuje rychlost motoru. Stiskne-li se tlačítko od třetí rychlosti, je nastavena intenzivní funkce na 10 minut, pak se přístroj vrátí do fáze pracovní rychlosti v okamžiku uvedení do chodu. Během této funkce displej bliká.
Tlačítko E = Časovač slouží k časovému ovládání funkcí v průběhu 15 minut po jeho aktivaci; po uplynutí uvedené doby se tyto funkce vypnou. Vypnutí časovače se provádí stisknutím tlačítka E. Aktivace funkce časovače musí být signalizována blikáním desetinné tečky na displeji. Je-li aktivována intenzivní rychlost, aktivace časovače není možná.
Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se aktivuje funkce "clean air". V rámci této funkce se motor zapne každou hodinu na 10 minut a během této doby se bude otáčet první rychlostí. Během jeho činnosti bude na displeji zobrazen rotující pohyb obvodových segmentů. Po uplynutí uvedené doby dojde k vypnutí motoru; na displeji musí být zobrazeno písmeno "C", aniž by blikalo, dokud nebude po uplynutí dalších 50 minut motor znovu spuštěn na 10 minut, a tak dále.
- Nasycení protitukových filtrů/filtrů s aktivním uhlím: -Když displej C bliká a střídavě zobrazuje provozní rychlost a písmeno F (např. 1 a F), je třeba vyčistit protitukové filtry. -Když displej C bliká a střídavě zobrazuje provozní rychlost a písmeno A (např. 1 a A), je třeba vyměnit uhlíkové filtry. Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud signalizace F nebo A na displeji C nepřestane blikat.
VÝROBCE ODMÍTÁ JAKOUKOLIV ODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH UPOZORNĚNÍ.

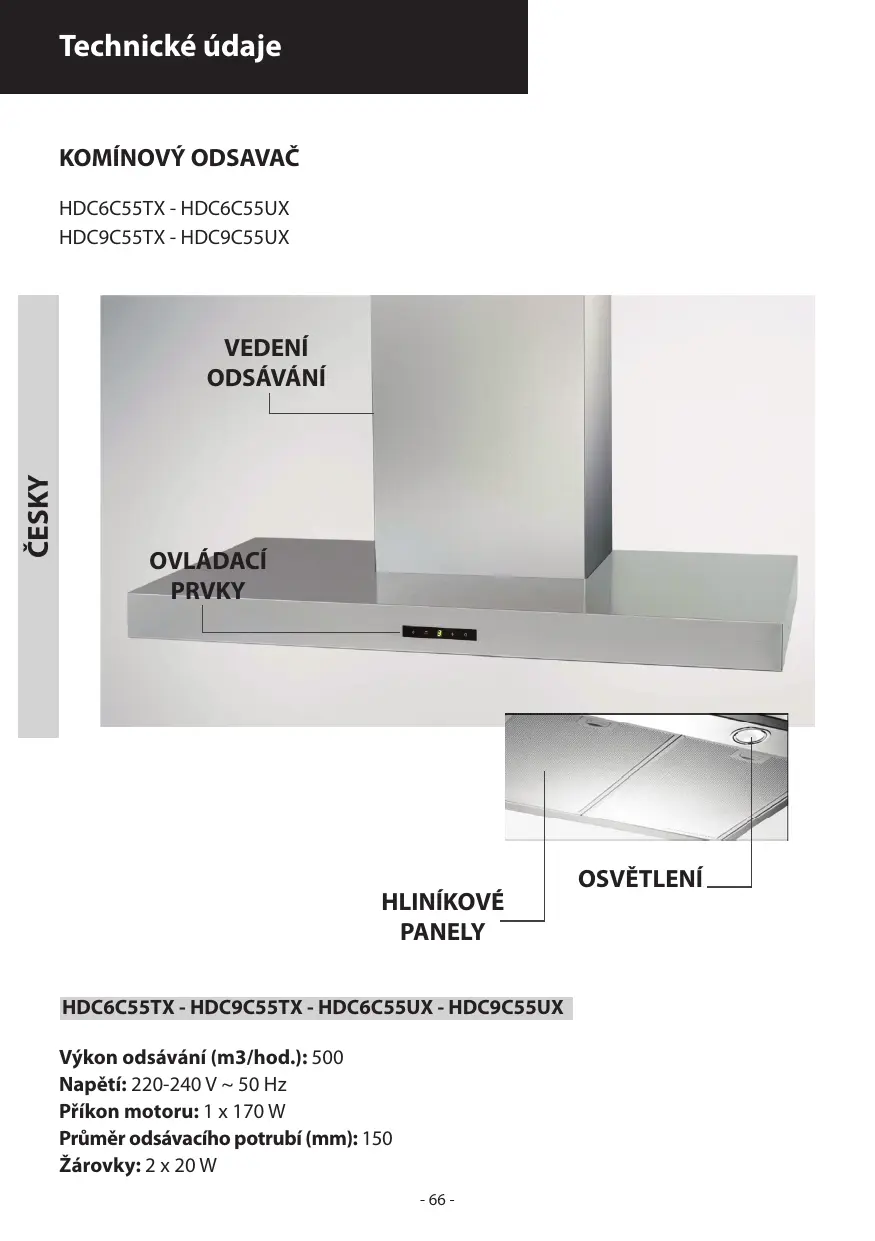

KOMÍNOVÝ ODSÁVAČ
HDC6C55TX - HDC6C55UX
HDC9C55TX - HDC9C55UX
HDC6C55TX-HDC9C55TX-HDC6C55UX-HDC9C55UX
Výkon odsávání (m3/hod.): 500
Napětí: 220-240 V ~ 50 Hz
Příkon motoru: 1 × 170 W
Průměr odsávacího potrubí (mm): 150
Žárovky: 2 × 20 W
KOMÍNOVÝ ODSÁVAČ
HDC6A90TX - HDC6A90UX
- Elektrické zapojení:
Toto zařízení je vyrobeno v třídě I, a proto musí být uzemněno.
HNĚDÝ ≡ L fázový vodič
- Doporučujeme vám uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučuje se ponechat zařízení v činnosti po dobu 15 minut po ukončení přípravy jídla, aby byl úplně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je potřeba věnovat protitukovému filtru a filtru s aktivním uhlím.
- Protitukový filtr zavěšený ve vzduchu má za úlohu zachytávat mastné částice, proto je možné, že se někdy ucpe, v závislosti na tom, jak často se zařízení používá.
Akrylový filtr, který se nachází opřený o mřížku, je potřeba vyměnit tehdy, když nápisy viditelné přes mřížku změní barvu a atrament se rozpije; nový filtr musí být aplikován tak, aby byly nápisy viditelné přes mřížku z vnější strany odsavače.
Tlačítko B = Zapnutí/vypnutí odsavače. Zařízení bude zapnuto 1. rychlostí. Pokud je odsavač zapnutý, můžete ho vypnout stisknutím tlačítka na 2 sekundy. Pokud odsavač pracuje 1. rychlostí, na jeho vypnutí není potřeba podržet tlačítko stisknuté. Dojde ke snížení otáček motoru.
Displej C = Zobrazuje zvolené otáčky motoru a aktivaci časovače.
Tlačítko D = Zapnutí odsavače. Způsobí zvýšení otáček motoru. Stisknutím tlačítka 3. rychlosti dojde k aktivaci funkce intenzivní činnosti na dobu 10', a po jejím uplynutí dojde k obnovení předchozí rychlosti použité před aktivací. Během použití této funkce bude displej blikat.
