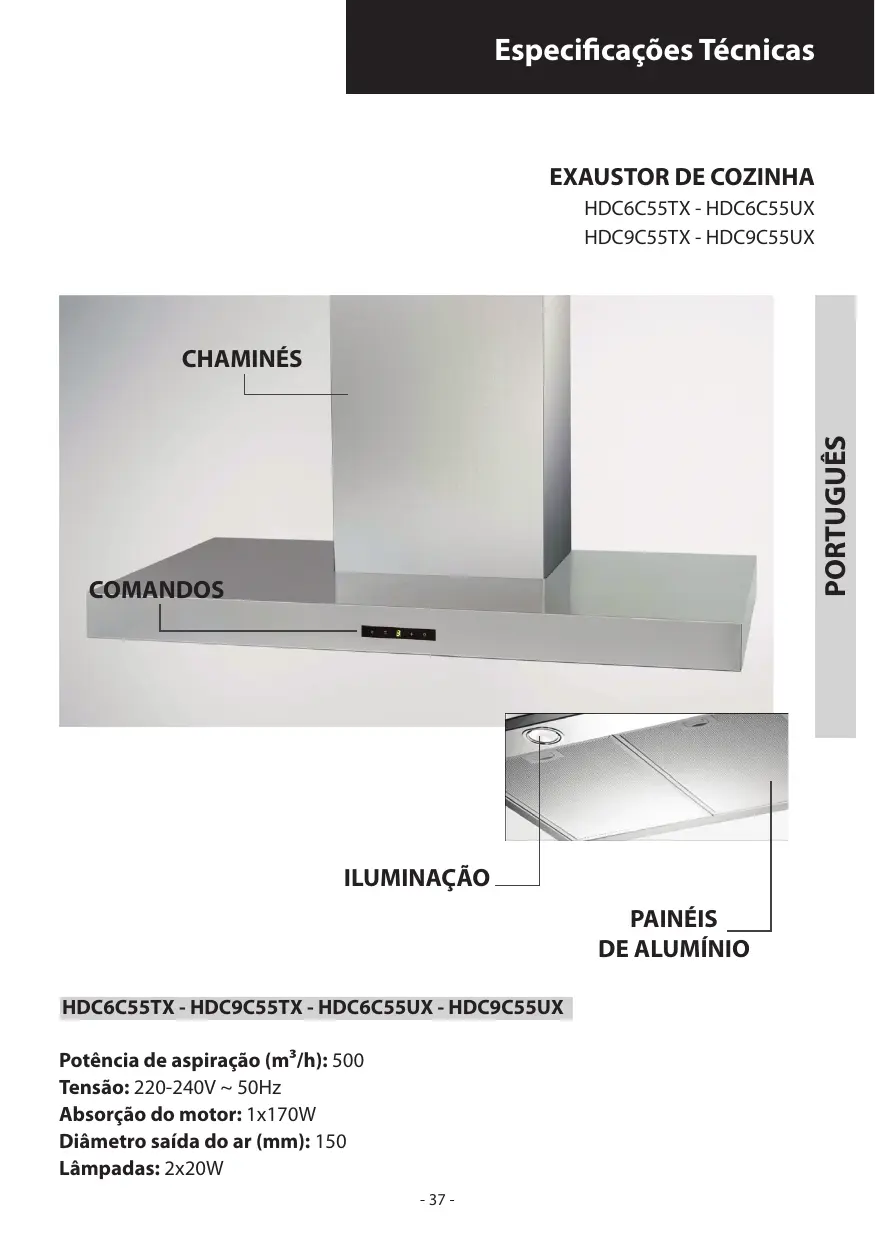

MANUAL DE UTILIZADOR HDC6C55UX/EUR SAMSUNG
Potência de aspiração (m³/h): 500
Tensão: 220-240V ~ 50Hz
Absorção do motor: 1x170W
Diâmetro saída do ar (mm): 150
Lâmpadas: 2x20W
EXAUSTOR DE COZINHA
HDC6A90TX - HDC6A90UX
Potência de aspiração (m³/h): 861
Tensão: 220-240V ~ 50Hz
Absorção do motor: 1x290W
Diâmetro saída do ar (mm): 150
Lâmpadas: 2x20W

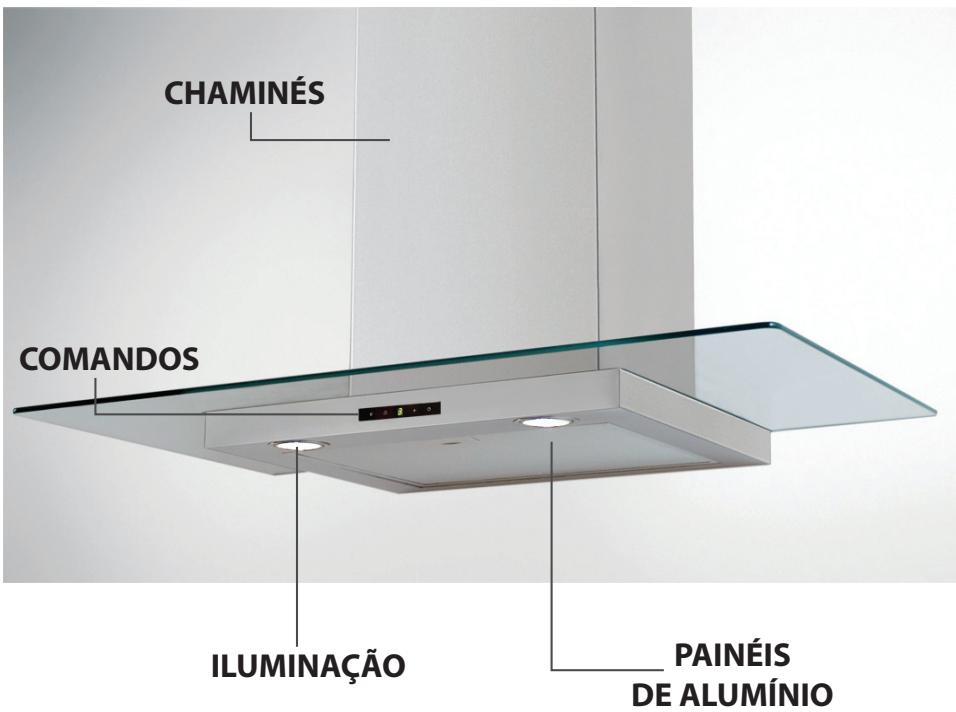

EXAUSTOR DE COZINHA
HDC6D90TG-HDC6D90UG
HDC9D90TG - HDC9D90UG
HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG
Potência de aspiração (m³/h): 861
Tensão: 220-240V ~ 50Hz
Absorção do motor: 1x290W
Diâmetro saída do ar (mm): 150
Lâmpadas: 2x20W
GENERALIDADES
Ler cuidadosamente o conteúdo do presente manual, pois este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projetado para utilização como aspirador (evacuação de ar para o exterior - Fig.1B) ou filtrante (circulação de ar no interior - Fig.1A).
ADVERTÊNCIAS PARA A SEGURANÇA
Prestar atenção se está funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão independentes do ar ambiente e alimentados por sua energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necessitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4×10⁻⁵ bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu país.
Antes de ligar o modelo à rede elétrica:
- Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas, interpele um eletricista qualificado.
- Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especial fornecido pelo fabricante ou pelo seu serviço de assistência técnica.
- Ligar o dispositivo à rede de alimentação através de uma ficha com fusível de 3A ou aos dois fios da bifásica protegidos por um fusível de 3A.
!Atenção!
Em determinadas circunstâncias, os eletrodomésticos podem ser perigosos.
A) Não tente controlar os filtros com o exaustor em funcionamento. B) Não toque nas lâmpadas e nas áreas adjacentes, durante e logo após o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos flambados sob o exaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efetuar qualquer manutenção, desligue o exaustor da rede elétrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho. I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deve ser adequadamente ventilado. L) Se as operações de limpeza não forem efetuadas no respeito das instruções, existe o risco de incêndio.
Este aparelho está marcado em conformidade com a Diretiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurando-se que este aparelho será eliminado de maneira correta, o utilizador contribui para evitar as consequências potencialmente negativas para o meio ambiente e a saúde.
O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de coleta idóneo para reciclar equipamento elétrico e eletrónico. Para eliminá-lo, obedecer aos regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela coleta de resíduos domésticos ou a loja onde o mesmo foi comprado.
INSTRUÇÕES PARA A INSTALAÇÃO
As operações de montagem e ligação elétrica devem ser efetuadas por pessoal especializado.
- Conexão elétrica:
O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.
A ligação à rede elétrica deve ser feita como segue:
MARROM = Fase
AZUL = Neutro
Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta de características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível.
Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contactos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.
- A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura e a parte mais baixa do exaustor da cozinha deve ser de, pelo menos, 65 cm. Se for utilizado um tubo de conexão composto por duas ou mais partes, a parte superior deve ficar externamente à inferior.
Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não seja a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho, retirar os filtros anti-gordura (Fig.7).
- No caso de montagem do aparelho em versão aspirante, prepare o furo de evacuação do ar.
- Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.
Fixação na parede:
Efetuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os parafusos. Em seguida, fixar a campânula definitivamente mediante os 2 parafusos A (Fig.5). Para as várias montagens, utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se de que são adequados para o tipo de parede em que vai ser fixada a campânula.
Fixação das junções telescópicas decorativas:
Remover a película de proteção da chaminé utilizando luvas
e prestando atenção para não arranhar a superfície (Fig.3). Preparar a alimentação elétrica dentro do espaço previsto para a fixação decorativa. - Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.4). Em seguida, fixá-la ao teto de modo a ficar em simetria com a campânula, mediante os parafusos A (Fig.4) e respeitando a distância ao teto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.5).
Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.5), deslizar a junção superior até ao estribo e fixá-la mediante os parafusos B (Fig.4).
Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono ativo e siga as instruções de montagem.
- Versão filtrante:
Instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção filtrante, consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os filtros de carbono ativo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.8).
USO E MANUTENÇÃO
- É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 horas a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correta e constante manutenção; uma atenção especial pode ser dedicada ao filtro anti-gordura e ao filtro de carvão ativado.
- O filtro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito a obstruir-se às vezes após algum tempo, conforme o uso que se faz do aparelho.
- Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 vezes é necessário lavar os filtros anti-gordura, para os quais é possível usar também a máquina de lavar louça.
- Após algumas lavagens, podem verificar-se alterações da cor. Este fato não está sujeito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se verificar o perigo de incêndio dos filtros anti-gordura.
- Os filtros de carvão ativado servem para depurar o ar que será reintroduzido no ambiente. Os filtros de carvão ativado não são laváveis ou regeneráveis e devem ser substituídos no máximo a cada quatro vezes. A saturação do carvão ativado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com que é efetuada a limpeza do filtro anti-gordura.
- Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano umedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.
- O sistema de iluminação foi projetado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.
- Substituição das lâmpadas de halogéneo (Fig.6):
Para substituir as lâmpadas de halogéneo B, tire o vidro C
fazendo força nas espessuras específicas.
Substitua com lâmpadas do mesmo tipo.
Atenção: não toque a lâmpada diretamente com as mãos.
Comandos (Fig.9):
Tecla B = Liga/desliga a coifa. O aparelho liga na 1ª velocidade. Se a coifa está ligada, pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontrar na 1ª velocidade, não é necessário fazer a tecla pressionada para desligar. Diminui a velocidade do motor.
Display C = Indica a velocidade selecionada do motor e a ativação do timer.
Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3ª velocidade, insere-se a função intensiva por 10 minutos, depois o aparelho volta a funcionar na velocidade de exercício no momento da ativação. Durante esta função, o display pisca.
Tecla E = O timer determina os tempos de funcionamento, no momento da ativação, para 15 minutos antes de desligar. Para desativar o timer, carregue outra vez na tecla E. Quando a função timer estiver ativa, no display deverá piscar o ponto decimal. Se estiver a função na velocidade intensa, não será possível ativar o timer.
Se carregar 2 segundos na tecla E, quando o aparelho estiver desligado, ativa-se a função "clean air". Essa função liga o motor 10 horas por hora na primeira velocidade. Durante o acontecimento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra "C" fixa até, depois de 50 horas, o motor reiniciar a função mais 10 horas e assim por diante.
- Saturação dos filtros anti-gordura e carvão ativo:
- Quando o display C ISCAR alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros anti-gordura deverão ser lavados.
- Quando o display C ISCAR alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros de carvão deverão ser substituídos.
Uma vez colocado o filtro limpo, deve-se restabelecer a memória eletrônica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.
