Producttype	Afzuigkap
Merk	BEKO
Model	BHCB63640BH
Voedingsspanning	220-240 V ~ 50 Hz
Motorvermogen	210 W
Maximale luchtdebiet	616 m³/h
Aantal snelheden	3
Verlichting	LED, 2 x 3 W
Vetfilter	Aluminium, wasbaar
Koolstoffilter	Actief, elke 3 maanden vervangen
Isolatieklasse	Klasse I
Luchtafvoerdiameter	120/150 mm
Minimale afstand kookplaat	65 cm
Montage	Wandmontage
Werkingsmodus	Afvoer of recirculatie met koolstoffilter
Onderhoud vetfilter	Maandelijks reinigen
Onderhoud koolstoffilter	Driemaandelijks vervangen
Inbegrepen accessoires	Leidingen, pluggen, schroeven, luchtafvoerdeflector, terugslagklep
Verlichtingsvermogen	3 W per lamp
Lamptype	LED GZ10

Veelgestelde vragen - BHCB63640BH BEKO

Hoe reinig ik de aluminium vetfilters?

De aluminium vetfilters worden eenmaal per maand gereinigd. Duw de vergrendeling naar voren, verwijder het filter, was het met een vloeibaar reinigingsmiddel, spoel het af en plaats het terug.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke drie maanden worden vervangen. Het is niet wasbaar.

Wat te doen als de afzuigkap niet werkt?

Controleer de zekering en de elektrische aansluiting. Zorg ervoor dat de spanning tussen 220 en 240 V ligt.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los. Duw de houder naar achteren, draai de lamp tegen de klok in en verwijder deze. Plaats de nieuwe lamp door de omgekeerde handeling uit te voeren.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm, gemeten vanaf het rooster voor een gasfornuis of het glazen oppervlak voor een elektrisch fornuis.

Kan de afzuigkap zonder afvoerkanaal worden gebruikt?

Ja, in recirculatiemodus. Er moet een koolstoffilter worden gebruikt om de lucht te zuiveren en terug in de ruimte te blazen.

Hoe installeer ik de afzuigkap?

De installatie moet door een professional worden uitgevoerd. Boor de gaten volgens de mal, bevestig de ophangplaat, hang de afzuigkap op, sluit het kanaal aan en voer de elektrische aansluiting uit.

Waarom is de afzuigkap luidruchtig?

Het geluid kan afkomstig zijn van een verstopt filter of een slechte installatie. Reinig de vetfilters en controleer of de leidingen goed zijn bevestigd.

Hoe stel ik de snelheid van de afzuigkap in?

Gebruik de genummerde knoppen (A voor snelheid 1, B voor snelheid 2, C voor snelheid 3). De lage snelheden zijn geschikt voor normaal gebruik, de hoge snelheid voor sterke geuren en dampen.

Wat te doen als de verlichting niet werkt?

Controleer de lampschakelaar en de staat van de lamp. Vervang deze indien nodig. Zorg ervoor dat de afzuigkap is aangesloten.

GEBRUIKSAANWIJZING BHCB63640BH BEKO

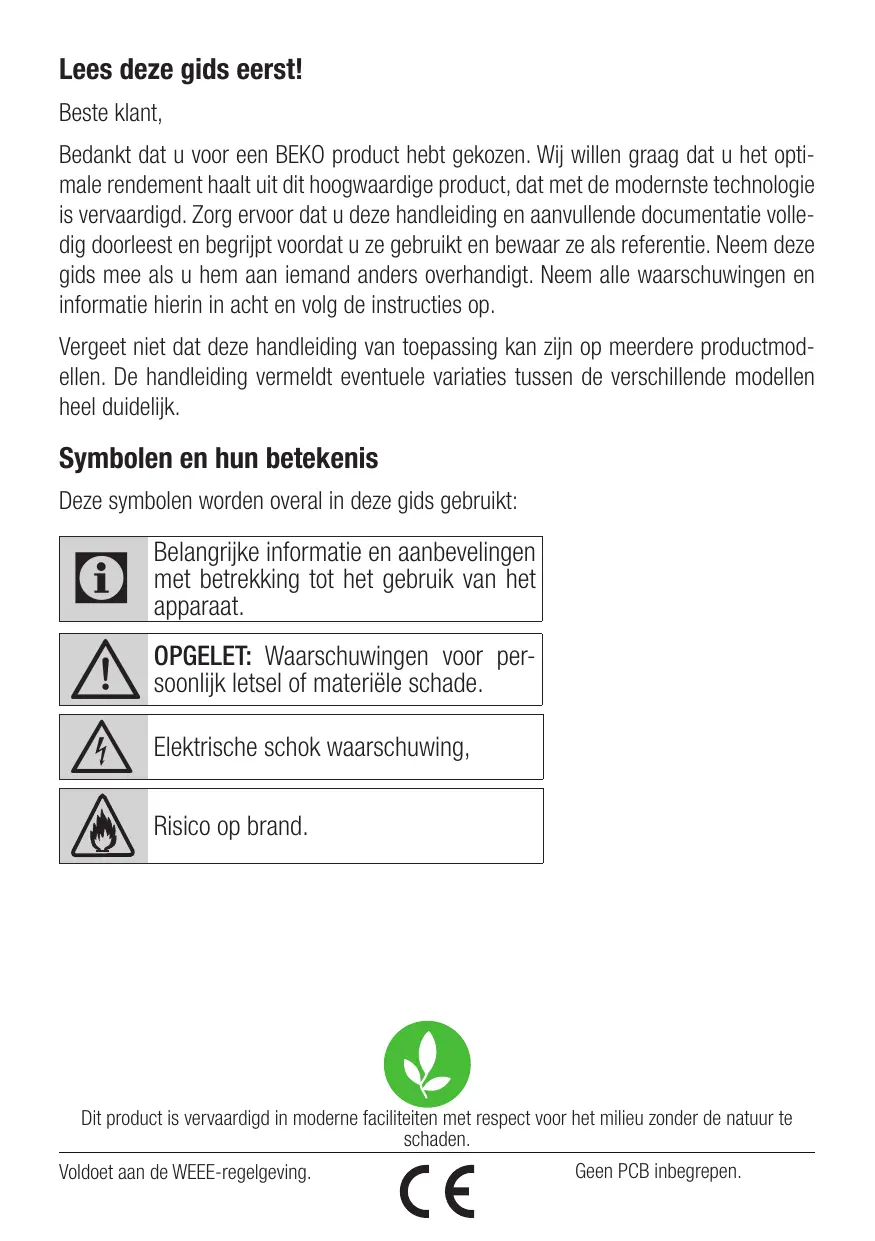

Lees deze gids eerst!

Beste klant,

Bedankt dat u voor een BEKO product hebt gekozen. Wij willen graag dat u het optimale rendement haalt uit dit hoogwaardige product, dat met de modernste technologie is vervaardigd. Zorg ervoor dat u deze handleiding en aanvullende documentatie volledig doorleest en begrijpt voordat u ze gebruikt en bewaar ze als referentie. Neem deze gids mee als u hem aan iemand anders overhandigt. Neem alle waarschuwingen en informatie hierin in acht en volg de instructies op.

Vergeet niet dat deze handleiding van toepassing kan zijn op meerdere productmodellen. De handleiding vermeldt eventuele verschillen tussen de verschillende modellen heel duidelijk.

Symbolen en hun betekenis

Deze symbolen worden overal in deze gids gebruikt:

Dit product is vervaardigd in moderne faciliteiten met respect voor het milieu zonder de natuur te schaden.

Belangrijke veiligheids- en milieuvoorschriften

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst. Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-gekwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.
• Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:
• personeelskeukens in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• bij klanten in hotels en andere soorten overnachtingsgelegenheden;
• omgevingen van het type bed-and-breakfast.
• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreven in deze handleiding.
• De fabrikant kan niet aansprakelijk worden gehouden voor schade die is ontstaan door onjuiste installatie of onjuist gebruik van het product.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.
• Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.
• De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.
• Als de installatie-instructies voor het gasfornuis een grotere afstand aangeven, dient hier rekening mee te worden gehouden.
• Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.
• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.
• Vermijd schade aan de stroomkabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

Belangrijke veiligheids- en milieuvoorschriften

• Gebruik het apparaat uitsluitend met een geaard stopcontact. WAARSCHUWING: Sluit het apparaat niet op het stroomnet aan totdat de installatie volledig is afgerond.
• Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.
• De verlichting na langdurig gebruik niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.
• Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij gebruik zonder rookkanaal).
• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.
• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.
• Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.
• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.
• Vetfilters moeten minstens één keer per maand worden vervangen. Koolstoffilters moeten minstens één keer per 3 maanden worden vervangen.
• Het product moet worden gereinigd in

overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding niet wordt opgevolgd, kan er brandgevaar ontstaan.

• Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.
• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.
• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.
• In het geval er vlammen ontstaan, schakelt u uw apparaat en kooktoestellen UIT. Bedek de vlammen als deze ontstaan en blus ze nooit met water.
• Trek de stekker van het apparaat UIT het stopcontact voor elke reiniging en wanneer het apparaat niet in gebruik is.
• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijkertijd in werking is.
• In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwarming, volledig worden geïsoleerd of het apparaat moet van een hermetisch afgesloten type zijn.
• Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150

Belangrijke veiligheids- en milieuvoorschriften

mm. De pijpaansluiting moet zo kort mogelijk zijn en zo min mogelijk bochten hebben.

Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden.

• De afvoer van het product mag niet worden aangesloten op luchtkanalen die een andere soort rook bevatten.
• Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mogelijk niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).
• Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.
• Flambeer niet onder uw product.

WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden. - Frituurpannen moeten tijdens gebruik voortdurend onder toezicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatiesymbool voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het

gebruikte apparaat moet worden geretourneerd naar een officieel inzamelpunt voor recycling van

elektrische en elektronische apparaten. Om deze inzamelpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of de detailhandelaar waar het product werd verkocht. Ieder huishouden voert een belangrijke rol uit in het terugwinnen en recyclen van oude apparatuur.

Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen

schadelijke en verboden materialen die in de norm zijn vermeld.

Belangrijke veiligheids- en milieuvoorschriften

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materialen in overeenstemming

met onze nationale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen die zijn aangewezen door de lokale instanties.

2 Algemeen voorkomen

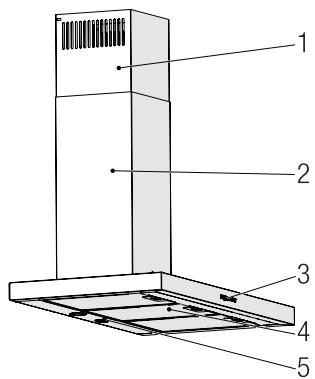

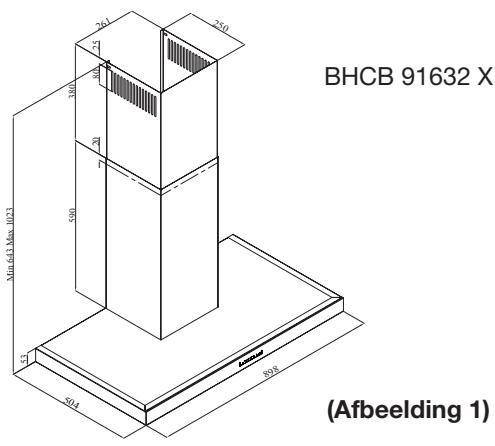

2.1 Overzicht

1. Binnenkanaal
2. Buitenste rookkanaal
3. Bedieningspaneel
4. Aluminium oliefilter.
5. Afzuigkap verlichting

3 Werking van het apparaat

3.1 Controle van het toestel

A

B

C

D

Sleutel	FUNCTIE
(A) : 1. Fase knop	Bedient het apparaat op 1e snugheid. Wanner u nogmaals op deze toets drukt om het apparaat UIT te schaken, worden de snugheid van het schermuitgeschakeld.
(B) : 2. Fase knop	Bedient het apparaat op 2e snugheid. Wanner u nogmaals op deze toets drukt om het apparaat UIT te schaken, worden de snugheid van het schermuitgeschakeld.
(C) : 3e fase knop	Bedient het apparaat op 3e snugheid. Wanner u nogmaals op deze toets drukt om het apparaat UIT te schaken, worden de snugheid van het schermuitgeschakeld.
(D) : Lichten aan/uit	U kunt het kookgedeelte verlichten door op deze toets te drukken. Druk nogmaals op de knop om de lamp UIT te schaken.

3.2 Energie-efficiënte werking in termen van besparing

Gebruik

• Wanneer u uw apparaat gebruikt, moet u de capaciteit en instellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.
• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

Het gebruik ervan voor omgevingsverlichting kan leiden tot onnodige energie-uitgaven en onvoldoende verlichting.

3.3 Werken volgens instructies

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.
• U kunt uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (A, B, C)
• U kunt het kookgedeelte verlichten door op de lamp (D) te drukken.

3 Werking van het apparaat

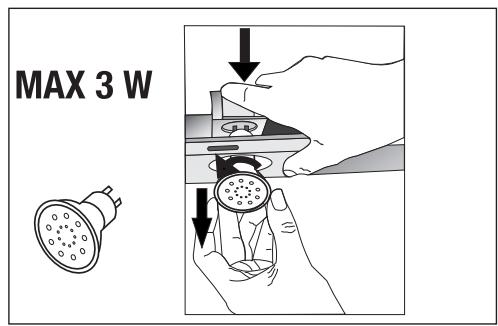

3.4 Vervanging van de lamp

(Afbeelding 3)

Maak de elektrische aansluitingen van het apparaat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren (Afbeelding 3).

Lamp
Lampstroom (W)	3
Houder / Stopcontact	GZ 10
Lampspanning (V)	220 - 240
Afmeting(mm)	53 x 50
ILCOS Code	DR/F3-220-240-GZ10-50-53

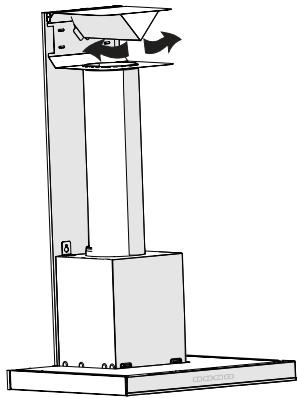

3.5 Bediening met rookgasafvoer

• De dampen worden afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.
• De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (ongeveer 10°), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening met rookgasafvoer

• De lucht wordt door het koolstoffilter gefilterd en in de ruimte gerecirculeerd. Koolstoffilters worden gebruikt wanneer het onmogelijk is

om een schoorsteen in huis te gebruiken.

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
• Verwijder het oliefilter. Om het koolstoffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. Draai het vast door naar rechts of naar links te draaien.
• Vervang het aluminium oliefilter.

4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

U mag ook de aluminium oliefilters in de wasmachine wassen.

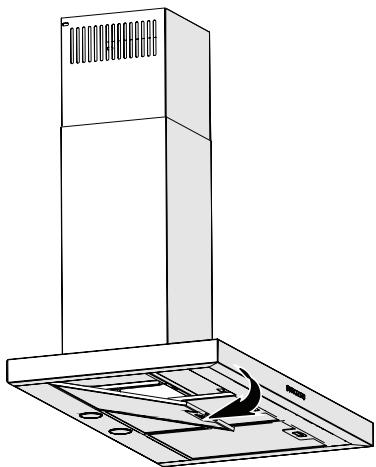

4.1 Reinigen van aluminium oliefilters

Het aluminium oliefilter wordt gebruikt om de oliedeeltjes in de lucht vast te houden. Aluminiumfilters kunnen na herhaalde reiniging van kleur veranderen. Dit is normaal, en u hoeft uw filters niet te vervangen.

OPGELET

Bij normaal gebruik dient u uw aluminium oliefilter een keer per maand te reinigen.

(Afbeelding 4)

• Duw het aluminium oliefilterslot naar voren. Trek hem dan iets naar beneden en trek hem eruit (Afbeelding 4). Anders kun je het filter buigen. Was en spoel aluminium oliefilters met vloeibaar reinigingsmiddel en vervang de aluminium oliefilters op hun plaats door de bovenstaande stappen in omgekeerde volgorde uit te voeren. Deze aluminium oliefilters worden gebruikt om de oliedeeltjes in de lucht vast te houden.

4 Reiniging en onderhoud

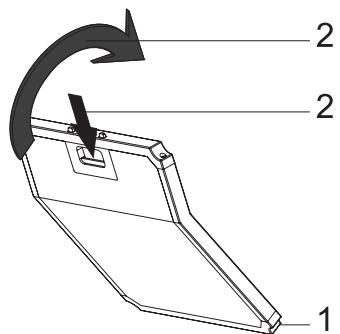

4.2 Vervanging van koolstoffilters

(Afb. 5)

Het apparaat dat u gekocht hebt, is geschikt voor gebruik met koolstoffilters.

• Verwijder het aluminium oliefilter (Afbeelding 4).
• Plaats het onderste deel van het koolstoffilter in de motorkast (Afbeelding 5).
• Druk op het lipje van het koolstoffilter en duw het naar voren, en zorg ervoor dat de lipjes van het koolstoffilter ingeschakeld en vergrendeld zijn. (Afbeelding 5). Installeer het aluminium oliefilter.

OPGELET

Koolstoffilter mag nooit worden gewassen.

OPGELET

Vervang de koolstoffilters eens in de 3 maanden.

OPGELET

Het koolstoffilter is verkrijgbaar bij de geautoriseerde diensten.

5 Installatie van het toestel

Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

5.1 Positie van het toestel

(Afbeelding 6)

• De afstand tussen het kooktoestel en de afzuigkap moet voor de montage in acht worden genomen. Deze afstand moet 65 cm bedragen (Afbeelding 6).
• Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
• van het oppervlak van glas voor elektrische fornuizen.

5 Installatie van het toestel

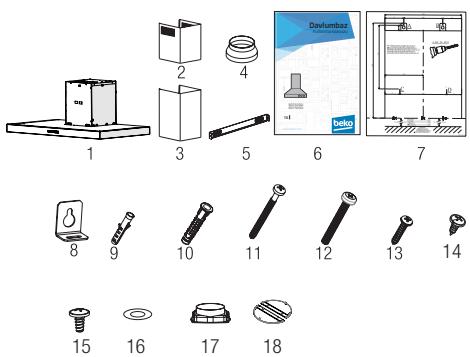

5.2 Installatie toebehoren

1. Product
2. Binnenkanaal
3. Buitenste rookkanaal
4. 0150/120mm Rookgasadapter
5. Schoorsteenaansluiting Plaatje
6. Gebruikershandleiding
7. Assemblagepatroon
8. 2x klemplaat
9. 2x 6mm plastic deuvel
10. 4x 10mm plastic deuvel
11. 4x 5.5x60 wandmontageschroef
12. 2x M5x35 schroef voor aansluiting van de ophangplaat
13. 2x 3.9x22 muurbestigingsschroef
14. 2x 3,5x9,5 schroef voor de verbindingsplaat van de schoorsteen
15. 2x 3,5x9,5 blinde schroef
16. 2x M4-sleuf
17. Plastic adapter (vierkant maar rond)

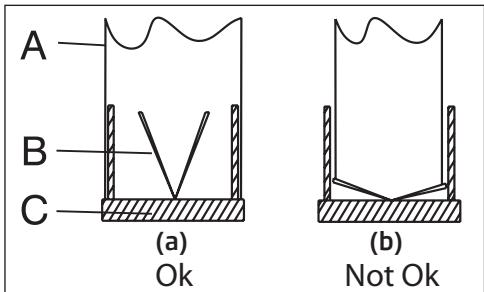

18. Terugslagklep

De informatie die nodig is om de locatie geschikt te maken voor de installatie van de kap wordt hieronder gegeven.

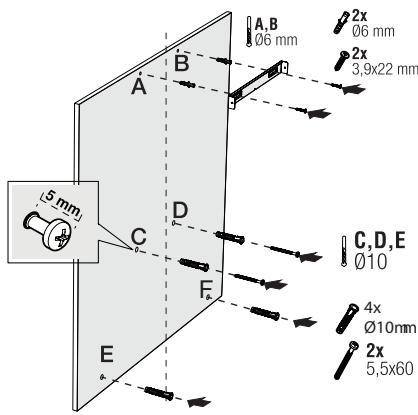

5.3 Wandmontage

• De wand moet vlak en recht zijn en voldoende draagkracht hebben.
• De diepte van de boorgaten moet overeenkomen met de lengte van de bouten.
• De meegeleverde bouten en deuvels zijn geschikt voor gemetselde muren. Voor ander bouwmateriaal (bv. gipsplaat, plant, poreus beton) moeten geschikte bevestigingsmiddelen en moeren worden gebruikt.

(Afbeelding 7)

OPGELET

Controleer voor het boren of er geen stroom-, gas- of waterleidingen in de nabijheid van de boorlocaties liggen.

Trek een middellijn vanaf het plafond loodrecht op de onderrand van de kap.

Bevestig het montageschema aan de muur. Neem voor de punten A en B de maximale afmetingen van de kap als referentie, en de boorpunten A en B heeft u gemarkeerd met een 6mm boor, en tik op 6mm plastic wandpluggen. Monteer de rookgasafvoer.

5 Installatie van het toestel

gasaansluitplaat aan de wand met 2 stuks 3,9x22 schroeven (Afbeelding 8).

Voor de montage van de kapbehuizing worden de in het installatiesjabloon aangegeven boorpunten C,D,E,F met een boor 10mm en een kunststof deuvel 10mm op deze punten getapt (Afbeelding 8).

Installeer 2 stuks 5,5x60 montageschroeven op de punten C en D met een vrije ruimte van 5 mm tussen de schroefkop en de wand. (Afbeelding 8).

(Afbeelding 8)

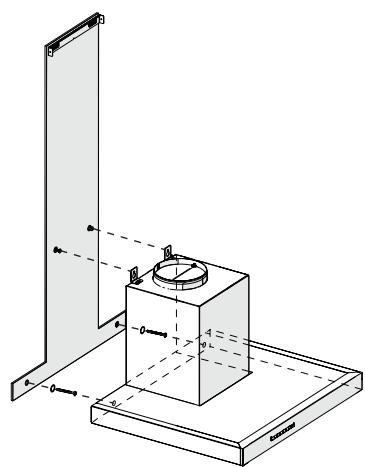

Installeer twee ophangplaatjes op de carrosserie van de kap met M5x35 montageschroeven (Afbeelding 8).

(Afbeelding 9)

Houd de afzuigkap bij de romp vast en plaats deze op de bevestigingsschroeven aan de wand en draai de schroeven vast (Afbeelding 9).

Monteer de M4 sluitringen op de 5,5 x 60 draagschroeven. Bevestig de afzuigkap met twee 5,5x60 schroeven aan de wand door het bevestigingsgat aan de binnenzijde van het toestel (Afbeelding 9).

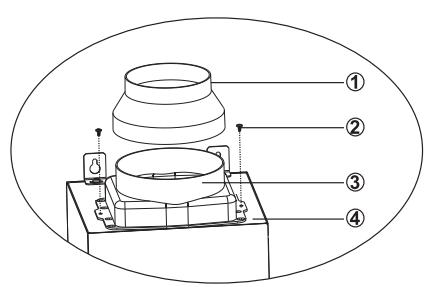

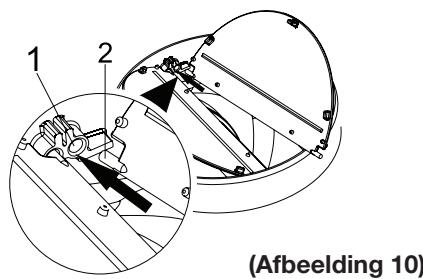

5.4 Aansluiten op rookkanaal

Als u de kunststof rookgasadapter 0 120/150 mm gaat gebruiken, sluit u één uiteinde van de buis aan op deze adapter, als u deze niet gaat gebruiken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw schoorsteen. Controleer of de twee aansluitingen stevig genoeg zijn, zodat ze er niet uitkomen als het apparaat op volle kracht draait. Controleer of de kleppen in het rookkanaal werken als ze zijn aangedraaid.

met klemmen. Sluit het rookgasaansluitkanaal buiten de adapter aan (Afbeelding 11/a). Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lucht worden aangezogen, want dat de rookgasklep die de luchtafvoer verhindert, gesloten blijft (Afbeelding 11 / b). De lengte van de pijpaansluiting en het aantal ellebogen moet klein mogelijk zijn.

A: Rookgasafvoerpijp

B: Niet-terugkeerflappen

C: Kunststof rookkanaal

De ventielen zijn gesloten dan werkt het toestel niet en voorkomen dat er mogelijk geur en stof van buitenaf binnendringt.

5 Installatie van het toestel

(Afbeelding 11)

(Afbeelding 12)

5.5 Plaatsing van de kap aan de schoorsteenmantel

Maak de elektrische aansluiting van uw afzuigkap voordat u begint met de installatie van de schoorsteen. Schuif de schoorsteenplaten om het lichaam.

Installeer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buitenranden aan de muur is bevestigd (Afbeelding 13).

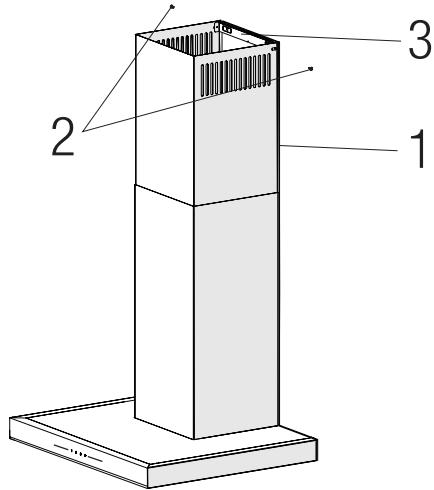

(Afbeelding 13)

1. Binnenkanaal
2. 3.5X9.5 Schroef
3. Schoorsteenaansluiting Plaatje

5 Installatie van het toestel

5.6 Installatie van het Air Baffle

Tijdens het gebruik van de koolstoffilter worden het luchtfilter bij uw toestel geleverd met als doel de lucht die met de koolstoffilter is gereinigd, vrij te maken van de geperforeerde plaat op de schoorsteen. Monteer het luchtschot zoals hieronder.

(Afb. 14)

Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. Lijn horizontaal uit en markeer de gaten waar de aansluitplaat met een pen worden gemonteerd (Afbeelding 14 / A, B).

Boor de gemarkeerde punten met Ø6mm boor en steek twee Ø6mm plastic deuvels in de geboorde gaten (Afbeelding 14 / A, B).

Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 14/ A,B).

Voor de montage van het luchtschot monteert u punt C, D, E, F met Ø6mm boormachine en Ø6mm kunststof deuvels (Afbeelding 14).

(Afb. 15)

1-Luchtfilter 2-Kunststof rookkanaal

Bevestig de plastic rookgasadapter, die in de verpakking zit, in de richting van het luchtgordijn. Vergrendel de rookgasadapter door deze in de richting van de pijl te draaien (afbeelding 15).

(Afbeelding 16)

Monteer de luchtgroep met 3,9 x 22 schroeven van punt C, D, E, F die u al hebt voorbereid (Afbeelding 14).

Monteer de motorkapbody (Pagina 12 / Afbeelding 7).

5 Installatie van het toestel

(Afb. 17)

1-Aluminium luchtuitlaatpijp

Maak de luchtuitblaaspijp montage (Afbeelding 17).

Aangezien kronkels en bochten in de aluminium buis zullen resulteren in een lager afzuigvermogen, moet u kronkels en bochten zo veel mogelijk vermijden.

Installeer de schoorsteenplaten van de kap (Pagina 13 / Afbeelding 13).

6 Probleemoplossen

Probleemoplossen	Oorzaak	Help
Apparaat werkt nicht:	Controller je zekeringen.	Zekering kan worden op-geblazen, geinspecteerd en hersteld.
Apparaat werkt nicht:	Controller de elektrische aansluit-ing.	De netspanning要去ussen 220 en 240 V liggen.
Apparaat werkt nicht:	Controller de elektrische aansluit-ing.	Controller of een ander aparaat in uw keuken werkt.
Verlichtingslicht werkt nicht.	Controller de elektrische aansluit-ing.	De netspanning要去ussen 220 en 240 V liggen.
Verlichtingslicht werkt nicht.	Inspecteer de Lichtschakelaar.	De schakelaar van de lamp要去 in de "aan"-stand staan.
Verlichtingslicht werkt nicht.	Inspecteer de lampen.	De lampen van het toestel要去en branden.
De luchtinlaat van het apparaat is onvoldoende.	Inspecteer het aluminium filter.	Onder normale bedrijfsom-standigheden要去 het alumi-minium olieffilter ten minste eenmaal per maand worden gereinigd.
De luchtinlaat van het apparaat is onvoldoende.	Controller het luchtafvoerkanaal.	Het luchtafvoerkanaal要去 in de "aan" -stand staan.
De luchtinlaat van het apparaat is onvoldoende.	Inspecteer het koolstofffilter.	De filters van de apparaten met koolstofffilters要去en onder normale omstan-digheden eenkeer per drie maanden worden verrangen.
