Produkttyp	Dunstabzugshaube
Marke	BEKO
Modell	BHCB63640BH
Versorgungsspannung	220-240 V ~ 50 Hz
Motorleistung	210 W
Maximaler Luftdurchsatz	616 m³/h
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	LED, 2 x 3 W
Fettfilter	Aluminium, waschbar
Aktivkohlefilter	Aktiv, Austausch alle 3 Monate
Schutzklasse	Schutzklasse I
Luftauslassdurchmesser	120/150 mm
Minimaler Abstand zum Kochfeld	65 cm
Montage	Wandmontage
Betriebsart	Abluft oder Umluft mit Aktivkohlefilter
Wartung Fettfilter	Monatliche Reinigung
Wartung Aktivkohlefilter	Vierteljährlicher Austausch
Mitgeliefertes Zubehör	Rohre, Dübel, Schrauben, Luftleitblech, Rückschlagklappe
Beleuchtungsleistung	3 W pro Lampe
Lampentyp	LED GZ10

Häufig gestellte Fragen - BHCB63640BH BEKO

Wie reinige ich die Aluminium-Fettfilter?

Die Aluminium-Fettfilter werden einmal im Monat gereinigt. Drücken Sie die Verriegelung nach vorne, nehmen Sie den Filter heraus, waschen Sie ihn mit einem flüssigen Reinigungsmittel, spülen Sie ihn ab und setzen Sie ihn wieder ein.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle drei Monate ausgetauscht werden. Er kann nicht gewaschen werden.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie die Sicherung und den elektrischen Anschluss. Stellen Sie sicher, dass die Spannung zwischen 220 und 240 V liegt.

Wie ersetze ich die LED-Lampe?

Trennen Sie das Gerät vom Netz. Drücken Sie die Halterung nach hinten, drehen Sie die Lampe gegen den Uhrzeigersinn und entfernen Sie sie. Setzen Sie die neue Lampe ein, indem Sie den Vorgang umkehren.

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 65 cm, gemessen vom Rost bei einem Gasherd oder von der Glaskeramikfläche bei einem Elektroherd.

Kann die Dunstabzugshaube ohne Abluftrohr verwendet werden?

Ja, im Umluftbetrieb. Es muss ein Aktivkohlefilter verwendet werden, um die Luft zu reinigen und in den Raum zurückzuführen.

Wie wird die Dunstabzugshaube installiert?

Die Installation sollte von einem Fachmann durchgeführt werden. Bohren Sie die Löcher gemäß der Schablone, befestigen Sie die Aufhängungsplatte, hängen Sie die Haube ein, schließen Sie das Rohr an und führen Sie den elektrischen Anschluss durch.

Warum ist die Dunstabzugshaube laut?

Das Geräusch kann von einem verstopften Filter oder einer falschen Installation kommen. Reinigen Sie die Fettfilter und überprüfen Sie, ob die Rohre gut befestigt sind.

Wie stelle ich die Geschwindigkeit der Dunstabzugshaube ein?

Verwenden Sie die Stufenschalter (A für Stufe 1, B für Stufe 2, C für Stufe 3). Niedrige Stufen eignen sich für den normalen Gebrauch, die hohe Stufe für intensive Gerüche und Dämpfe.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie den Lampenschalter und den Zustand der Lampe. Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Haube eingesteckt ist.

BEDIENUNGSANLEITUNG BHCB63640BH BEKO

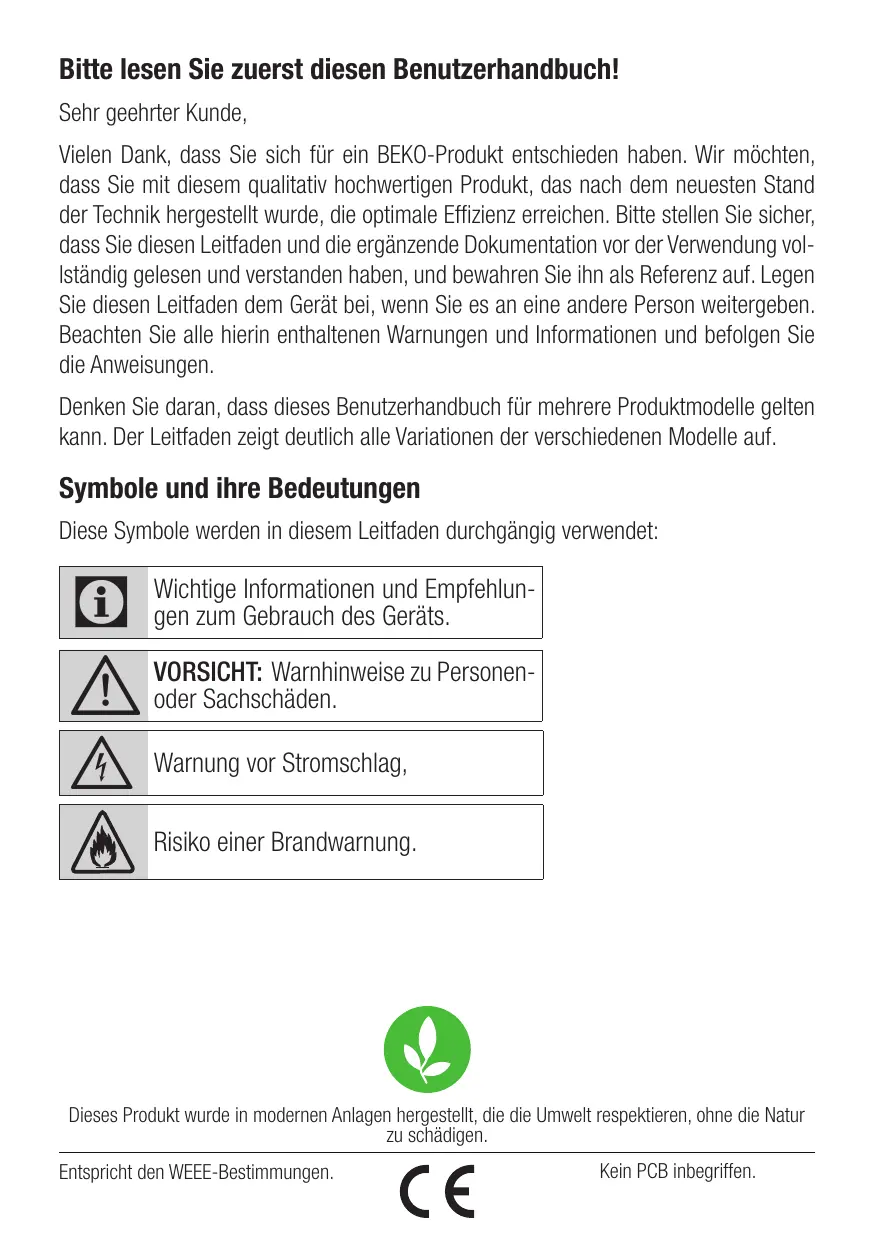

Bitte lessen Sie zuerst diesen Benutzerhandbuch!

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein BEKO-Produkt entschieden haben. Wir möchten, dass Sie mit thisem qualitativ hochwertigen Produkt, das nach dem neuesten Stand der Technik hergestellt wurde, die optimale Effizienz erreichen.itte stellen Sie safer, dass Sie diesen Leitfaden und die ergänzende Dokumentation vor der Verwendung vollständig gelesen und verstanden haben, und bewahren Sieihn als Referenz auf. Legen Sie diesen Leitfaden dem Gerät bei, wenn Sie es an eine andere Person weitergeben. Beachten Sie alle hierin enthaltenen Warnungen und Informationen und befolgen Sie die Anweisungen.

Denken Sie daran, dass diesen Benutzerhandbuch für mehrere Produktmodelle gelten kann. Der Leitfaden zeigt deutlich alle Variationen der verschiedene Modelle auf.

Symbole und ihre Bedeutungen

These Symbole werden in thisem Leitfaden durchgangig verwendet:

i	Wichtigige Informationen und Empfehlun-gen zum Gebrauch des Geräts.
!	VORSICHT: Warnhinweise zu Personen-oder Sachschäden.
4	Warnung vor Stromschlag,
	Risiko einer Brandwarnung.

Dieses Produkt wurde in modernen Anlagen hergestellt, die die Umwelt respektieren, ohne die Natur zu schädigen.

1 Wichtige Sicherheits- und Umweltanweisungen

1.1 Allgemeine Sicherheit

Wichtige Sicherheitsanweisungen sorgfältig lessen und zum künftigen Nachschlagen aufbewahren

Dieser Abschnitt enthalt Sicherheitsanweisungen, die beim Schutz vor Personen- und Sachschäden, Bränden, Stromschlagen und dem Austreten von Mikrowellenenergiehelfen. Bei Nichtbeachtung dieser Anweisungen erlischt die Gewährleistung.

• Beko-Produkte stimmen mit geltenden Sicherheitsstandards überein; davon sollen den Gerät oder Netzkabel zur Vermeidung von Gefahren im Falle von Schäden durch den Handler, ein Kundencenter oder einen spezialisierten, autorisierten Serviceanbieter repariert oder ersetzt werden. Fehlerhafte oder unqualifizierte Reparaturen können Gefahren und Risiken für den Benutzer verursachen.
• Dieses Gerät ist für den Einsatz in Haushalten und ähnlichen Bereichen vorgesehen, wie:

-In Betriebskuchen, Laden, Buros und anderen Arbeitsumgebungen;
-Bauernhöfen;
- Von Gästen in Hotels und anderen Wohnumgebungen;
Pensionen und Jugendherbergen.

Das Gerätarf nur für seinen in dieser Anleitung beschrieben vorgesehenen Zweck verwendet werden.

• Der Hersteller haftet nicht für Schäden, die auf unsachgemäß Installation oder fehlerthaften Gebrauch zurückzuführn sind.
• Das Gerätarf nur dann von Kindern ab 8 Jahren und Personen mit körperlichen oder geistigen Einschränkungen genutzt werden, wenn diese beaufsichtigt werden oder gründlich über den richtigen und sicheren Umgang mit dem Gerät aufgeklärt wurden und sich samslicher möglicher Gefahren bewusst sind.
• Kinder)durfen nicht mit dem Gerät speilen. Reinigungs- und Wartungsarbeiten dürfen nicht unbeaufsichtigt von Kindern ausgeführt werden.
• Der Abstand zwischen der Stützfläche für Kochgeschirr auf dem Kochfeld und dem niedrigsten Teil der Abzugshaube muss mindestens 65 cm betragen.
• Falls die Anweisungen zur Installation eines Gasherdes einen größeren Abstand angehen, ist dieser einzuhalten.
• Stellen Sie sichere, dass ihre Stromversorgung mit den Angaben am Typenschild des Gerätes übereinstimmt.
• Benutzen Sie das Gerät niemals, wenn das Netzkabel oder das Gerät selbst beschädigt ist.
• Vermeiden Sie Schäden am Netzkabel, indem Sie es nicht quetschen, knicken oder über scharfe Kantenziehen. Halten Sie das Netzkabel von freißen Oberflächen

1 Wichtige Sicherheits- und Umweltanweisungen

und offener Flamme fern.

• Verwenden Sie das Gerät nur mit einer geerdeten Steckdose.
  WARNING: Schließen Sie das Gerät erst nach vollständig abgeschlossener Installation an das Stromnetz an.
• Stellen Sie das Gerät so auf, dass der Netzstecker immer zugänglich ist.
• Berühren Sie die Lampen nicht, falls sie lange Zeit in Betrieb waren. Sie konnten sich die Finger verbrennen, da die Lampen heiß werden.
• Befolgen Sie die von zuständigen Behörden festgelegten Richtlinien zum Abführren von Abluft (diese Warnung ist bei Einsatz ohne Abzug nicht zutreffend).
• Nehmen Sie Ihr Gerät erst in Betrieb, nachdem Sie ein Kochgeschirr auf das Kochfeld gestellt haben. Andernfalls konnte hohe Hitze zur Verformung von Teilen Ihres Geräts führen.
• Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen.
• Lassen Sie kein heiβes Öl auf das Kochfeld gelangen. Kochgeschirr mit heiβem Öl kann sich selbst entzüllen.
• Achten Sie auf Vorhänge und Abdeckungen, da Öl beim Zubereiten von Lebensmitteln, wie Pommes frites, Feuer fangen kann.
• Der Fettfilter muss mindestens einmal im Monat ersetzt werden. Der Kohlefilter muss

mindestens alle 3 Monate ersetzt werden.

• Das Produkt muss entsprechend der Bedienungsanleitung gereinigt werden. Falls die Reinigung nicht entsprechend der Bedienungsanleitung durchgeführt wird, besteht Brandgebung.
• Verwenden Sie kein nicht feuerbeständiges Filtermaterial anstelle des aktuellen Filters.
• Verwenden Sie nur Originalteile und vom Hersteller empfohlene Teile.
• Verwenden Sie das Gerät nicht ohne Filter. Entfernen Sie die Filter nicht, während das Gerät lauft.
• Sollte sich etwas entzünden, unterbrechen. Sie als erstes sofort die Energieversorgung.
  Ersticken Sie ein Feuer mit einer geeigneten Decke oder ähnlich, verwenden Sie zum Löschen niemals Wasser.
• Trennen Sie das Gerät vor jeder Reinigung und bei Nichtbenutzung von der Stromversorgung.
• Der Unterdruck in der Umgebungdorf 4 Pa (4 x 10 bar) nicht überschreiben, während die Dunstabzugshaube für das elektrische Kochfeld und Geräte mit einer anderen Energiequelle als Strom gleichzeitig laufen.
• Falls sich ein mit Heizöl oder Brenngasen betriebenes Gerät, z. B. Heizungen, in der Nähe der Dunstabzugshaube befindet, muss die Abluft these Gerätes vollständig getrennt abgeführt werden oder es muss hermetisch sein.

1 Wichtige Sicherheits- und Umweltanweisungen

• Verwenden Sie zum Anschluss des Abzugs Rohre mit einem Durchmesser von 120 oder 150~mm . Der Rohranschluss muss möglichst kurz sein und sollte möglichst weitere Biegungen aufweisen.

Verschluckungsgefahr! Halten Sie alle Verpackungsmaterialien von Kindern fern.

ACHTUNG: Zugängliche Teile können bei Verwendung mit Kochgeräten besteht werden.

• Der Auslass des Produktesarf nicht an Luftkanale angeschlüssen werden, die auch andere Abluft abführten.
  Die Belüftung im Raum reicht möglicherweise nicht aus, wenn die Abzugshaube für das elektrische Kochfeld gemeinsam mit Geräten, die mit Gas oder anderen Kraftstoffen laufen, betrieben wird (dies trifft möglicherweise nicht auf Geräte zu, die Luft zurück in den Raum abgeben).
• Auf dem Produkt platzierte Gegenstände können herunterfallen. Stellen Sie keine Gegenstände auf das Produkt.
• Flambieren Sie nicht unter dem Gerät.

WARNING: Entfernen Sie vor Installation der Dunstabzugshaube die Schutzfolien.

• Achten Sie darauf, dass niemals hohe offene Flammen unter der Dunstabzugshaube entstehen, wenn diese in Betrieb ist.
• Fritteusen müssen während der Benutzung kontinuierlich überwacht werden; Überhitztes Öl kann Feuer fangen.

1.2 Konformität mit der WEEE-Richtlinie und Entsorgung von Altgeräten

Dieses Gerät erfüllt die europäische WEEERichtlinie (2012/19/EU). Dieses Produktträgt ein Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE).

Dieses Symbol weistdarauf hin, dass diesen Gerätam Ende seiner Lebensdauer

notzusammen mit anderen Haushaltsabfällen entsorgt werden darf. Altgeräte müssen an eine officielle Sammelstelle zum Recycling von elektrischen und elektronischen Geräten übergeben werden. Nähere Angaben zu diesen Sammelstellen erhalten Sie von ihrer Stadtverwaltung oder dem Handler, bei dem Sie das Gerät erworbEN haben. Jeder Haushalt spiel eine wichtige Rolle bei der Wiederverwertung und dem Recycling von Altgeräten.

Die sachgemäße Entsorgung von Altgerätenträgt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden.

1 Wichtige Sicherheits- und Umweltanweisungen

1.3 Konformität mit der RoHS-Richtlinie

Das von Ihnen erworbene Gerät erfüllt die europäische RoHS-Richtlinie (2011/65/EU). Es enthalt keine in der Richtlinie angegebenen gefährlichen und verbotenen Materialien.

1.4 Hinweise zur Verpackung

Die Verpackungsmaterialien des Produktes sind aus

recyclingfähigen Materialien ent-sprechend unseren nationalen Umweltschutzbestimmungen

hergestellt. Entsorgen Sie die Verpackungsmaterialien nicht mit dem Hausmull oder anderen Müll. Bringen Sie sie zu einer vonder Stadtverwaltung bereitgestellt den Sammelstelle für Verpackungsmaterial.

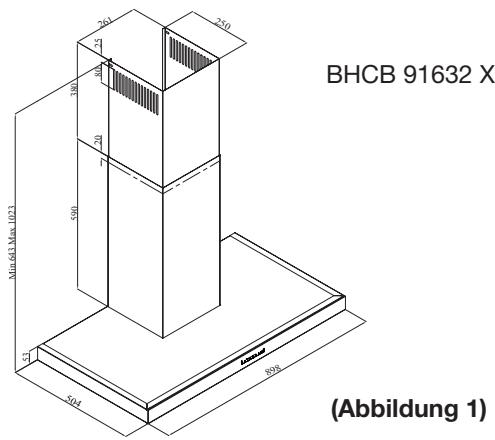

2 Allgemeines Erscheinungsbild

2.1 Übersicht

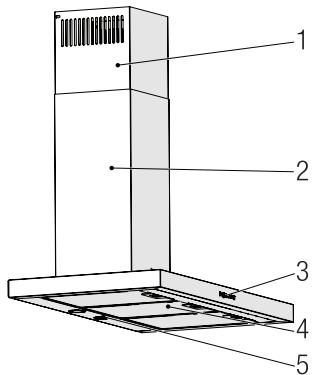

1. Innerer Abluftkanal
2. AuBerer Abluftkanal
3. Bedienfeld
4. Aluminium-Olfilter
5. Herdbeleuchting

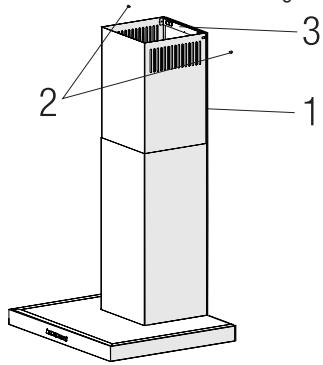

(Abbildung 2)
2.2 Technische Daten

Modell:	BHCB 91632 X
Versorgungsspannung:	220-240V ~ 50 Hz
Lampenleistung (W)	2 x 3 W
Motorleistung (W)	210 W
FlieBrate (m3/h) – 3. Stufe	616 m3/h
Isolationsklasse des Motors	Klasse F
Isolationsklasse	Klasse I

3 Bedienung des Gerätes

3.1 Steuerung des Geräts

1

A

2

B

3

C

D

SCHLUSSEL	FUNKTION
(A) : 1. Bühne Taste	Betreibt das Gerät mit der 1. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(B) : 2. Bühne Taste	Betreibt das Gerät mit 2. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(C) : Bühne 3. Taste	Betreibt das Gerät mit der 3. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(D) : Ein-/Aus des Lichts	Durch Drücken dieser TASTE konnen Sie die Kochstelle beleuchten. Drücken Sie die Ein/Aus-Taste erneut, um die Lampe auszuschalten.

3.2 Energieeffizienter Betrieb im Sinne der

Verwendung

• Wenn Sie Ihr Gerät benutzen, passen Sie die Geschwindigkeitseinstellungen je nach Dampf-und Geruchsintensität an, um Energie zu sparen.
• Verwenden Sie niedrige Geschwindigkeiten (1-2) unter normalen Bedingungen und hohe Geschwindigkeiten (3) für intensive Gerüche und Dämpfe.
• • Die Lampen der Dunstabzugshaube sind so angebracht, dass sie den Herdbereich beleuchten. Ihr Nutzung für die Beleuchtung der Küche kann zu unnötnigen zusätzlichen Stromkosten führen, ohne dass die Raumbeleuchtung ausreichendeware.

3.3 Bedienungsanleitung

• Ihr Gerät enthalt einen Motor, der verschiedene Geschwindigkeiten hat.
• Für eine bessere Leistung empfehlen wir niedrige Geschwindigkeiten unter normalen Bedingungen und hohe Geschwindigkeiten bei starken Gerüchen und intensiven Dämpfen.
• Sie können Ihr Gerät starten, indem Sie auf die Taste für die gewünschte Geschwindigkeitseinstellung drücken. (A, B, C)
• Sie können die Kochstelle beleuchten, indem Sie die Lampe (D) drücken.

3 Bedienung des Gerätes

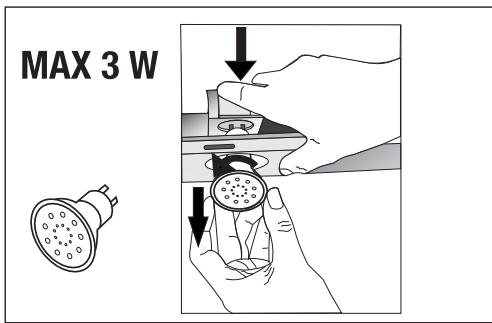

3.4 leuchtmitteltausch

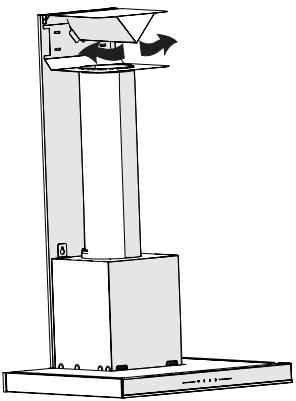

(Abbildung 3)

Stellen Sie die elektrischen Anschlüsse des Geräts her. Ihr Gerät verwendet eine 3W LED-Punktleuche. Zum Auswechseln der Lampen drücken Sie die Fassung von hinten nach unten, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie nach unten hereaus. Wenden Sie den obigen Vorgang in umgekehrter Reihenfolge an, um neue Lampen einzubauen (Abbildung 3).

Glühbirne
Leistung der Lampe (W)	3
Halter / Sockel	GZ 10
Die Spannung der Glühbirne (V)	220 - 240
Größe : (mm)	53 x 50
PIN-Code	DR/F3-220-240-GZ10-50-53

3.5 etrieb mit Abluftkanal Anschluss

• Der Dampf wird durch den Abluftkanal, der am Anschlusskopf der Abzugshaube befestigt ist, abgesaugt.

• Der Durchmesser des Abluftkanals muss dem Durchmesser des Anschlussrings entsprechen. Bei horizontaler Anordnung muss das Rohr ein leichtes Gefäß (ca. 10^ ) nach oben haben, damit die Luft leicht aus dem Raum austreten kann.

3.6 Betrieb mit Abluftkanal Anschluss

Die Luft wird durch den Kohlefilter gefiltert und im Raum rezirkuliert. Der Kohlefilter wird verwendet, wenn es unmöglich ist, einen

Rauchabzug im Haus zu benutzen.

• Im rauchgaslitten Betrieb sind die Kluppen im Inneren des Rauchgasadapters zu entfern.
• Entfernen Sie den Ölfilter. Zum Einbau des Kohlefilters den Filter auf die Laschen aufsetzen, indem Sieihn auf dem Kunststoffteil auf beiden Seiten des Geblasegehauses zentrierten. durch Rechts- oder Linksdrehung festziehen.
  Aluminium-Olfilter ersetzen.

4 Reinigung und wartung

Ziehen Sie vor der Reinigung und Wartung den Netzstecker oder schalten Sie den Schalter aus.

Sie können die Aluminium-Olfilter auch in der Waschmaschine waschen.

4.1 Reinigung von Aluminium-Olfiltern

Der Aluminium-Olfilter dient dazu, die Ölpartikel in der Luft zurückzuhalten. Aluminiumfilter konnen nach wiederholter Reinigung ihre Farbeändern. Dies ist normal, und Sie müssen ihre Filter nicht austauschen.

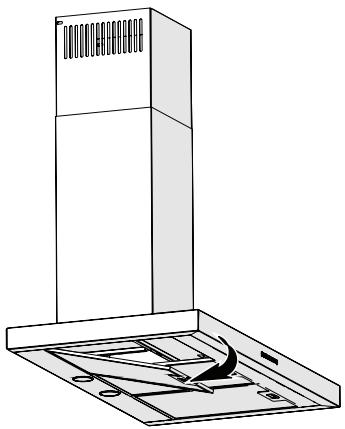

(Abbildung 4)

• Drücken Sie den Aluminium-Olfiltersverschluss nach vorne.
• Ziehen Sie hin dann leicht nach unten undziehen Sie hin hereaus (Abbildung 4).Andernfalls konnen Sie den Filter verbiegen. Waschen und spulen Sie Aluminiumolfiltermit flüssigem Reinigungsmittel und ersetzen Sie Aluminiumolfilter bis zu ihren Sitzen, indem Sie die oben angegebenen Schritte in umgekehrter Reihenfolge durchfuhren. These Aluminium-Olfilter dieren dazu, die Olpartikel in der Luft zurückzuhalten.

VORSICHT

Reinigen Sie ihren Aluminium-Olfilter bei normalem Gebrauch einmal im Monat.

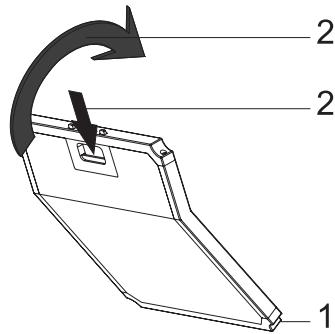

4.2 Austausch des kohlefilters

(Abb. 5)

Das von Ihnen gekaufte Gerät eignet sich für die Verwendung zusammen mit Aktivkohlefiltern.

• Entfernen Sie die Aluminium-Olfilter (Abbildung 4).
• Legen Sie den unteren Teil des Kohlefilters in den Motorschrank (Abbildung 5).
• Drücken Sie auf die Riegel des Kohlefilters und drücken Sie sie nach vorne, und stellen Sie sicher, dass die Riegel des Kohlefilters eingerastet und verriegelt sind. (Abbildung 5).
• Attach the aluminium oil filters.

4 Reinigung und wartung

VORSICHT

Kohlefilter dürfen niemals gewaschen werden.

VORSICHT

Ersetzen Sie die Kohlefilter einmal alle 3 Monate.

VORSICHT

Sie können den Kohlefilter beiden autorisierten Diensten beziehen.

WARNING!

Lesen Sie vor Beginn der Installation die Sicherheitshinweise im Benutzerhandbuch.

WARNING!

Wird die Installation mit Schrauben und Stabilisatoren nicht in Übereinstimmung mit diesen Anweisungen durchgeführt, kann dies zu einem elektrischen Schlag führen.

Für die Installation der Abzugshaube wenden Sie sichitte an den nachstgelegenen autorisierten Service.

Es liegt in der Verantwortung des Kunden, den Standort und die elektrische Installation der Abzugshaube vorzubereiten.

5.1 Positionierung des Geräts

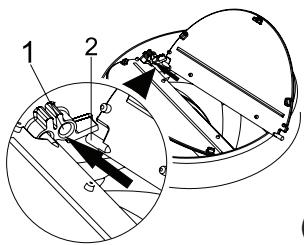

(Abbildung 6)

• Der Abstand zwischen dem Herd und der Abzugshaube muss vor der Montage berücksichtigt werden. Diese Abstand sollte 65 cm betragen (Abbildung 6).
• Der Abstand muss bei Gasherden von der Oberfläche des Rostes,
• bei Elektroherden von der Oberfläche des Glases gemessen werden.

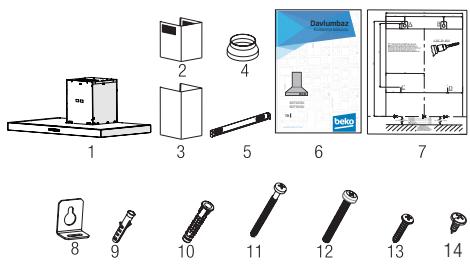

5.2 Installations-Zubehör

1. Produkt
2. Innerer Abluftkanal
3. AuBerer Abluftkanal
4. 150 / 120mm Abluftkanaladapter
5. Verbindungsplatte des Abluftkanals
6. Benutzerhandbuch
7. Montageschema
8. 2x Hangende Platten
9. 2xØ6mm Kunststoff-Dübel
10. 4xØ10mm Kunststoff-Dübel
11. 4x 5,5x60 Schraube für Wandmontage
12. 2x M5x35 Hangeplatten-Verbindungsschraube
13. 2x 3,9x22 Schraube für Verbindungsplatte des Rauchabzugs
14. 2x 3.5x9.5 Schornstein-Anschlussplattenschraube
15. 2x3,5x9,5 Blinde Schraube
16. 2x M4 Unterlegscheiben
17. Kunststoff-Adapter (quadratisch auf rund)
18. Rückflussverhinderer

Die Informationen, die erforderlich sind, um den Standort für die Installation der Abzugshaube geeignet zu machen, sind nachstehend aufgeführrt.

5 installation des gerats

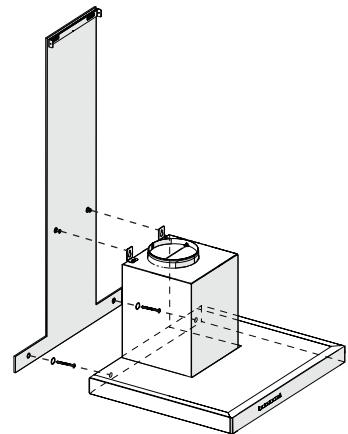

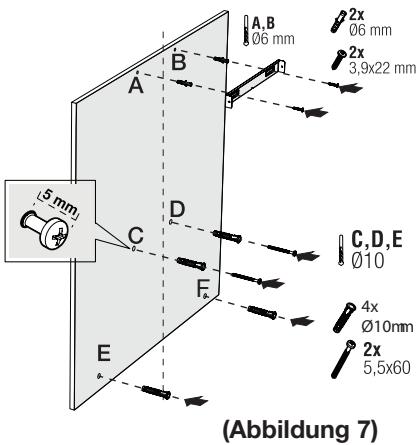

5.3 Wandmontage

Die Wand muss eben und gerade sein sowie über ausreichende Tragkraft verfügen.
Die Tiefe der Bohrung muss der Schraubenlange entsprechen.
Die mitgelieferten Bolzen und Dubel sind für Ziegelwände geeignet. Für andere Baustoffe (z.B. Trockenbauwände, Platten, Porenbeton) sind geeignete Befestigungsdübel und Muttern zu verwenden.

Zeichnen Sie eine mittlere Positionlinie von der Decke senkrecht zur Unterkante der Abzugshaube ()

Befestigen Sie das Montageschema an der Wand. Nehmen Sie fur die Punkte A und B die maximalen Abmessungen der Abzugshaube als Referenz und bohren Sie die Punkte A und B, die Sie markiert haben, mit einem 06 mm Bohrer und Gewindebohrern

06 mm Kunststoffdübeln. Befestigen Sie die Abluftkanal platte mit 2 Stück Schrauben 3,9x22 an der Wand (Abbildung 8).

Zur Installation der Abzugshaube bohren Sie die in der Installationsschablone angegebenen Punkte C,D,E,F mit einem 010 mm Bohrer und schneiden Sie 010 mm Kunststoffdüb auf diese Punkte (Abbildung 8).

Installieren Sie 2 Stück Befestigungsschrauben 5,5x60 an den Punkten C und D mit einem Abstand von 5 mm zwischen Schraubenkopf und Wand (Abbildung 8).

(Abbildung 8)

Befestigen Sie zwei Stück Aufhangeplatten mit M5x35 Befestigungsschrauben am Körper der Abzugshaube (Abbildung 8).

(Abbildung 9)

Halten Sie die Abzugshaube an ihrem Körper fest, setzen Sie sie auf die Befestigungsschrauben an der Wand und ziehen Sie die Schrauben fest (Abbildung 9).

2x M4 Unterlegscheibe Befestigen Sie die Abzugshaube mit einer Schraube 5,5x60 an der Wand durch das Montageloch auf der Innenseite des Geräts (Abbildung 9).

5.4 Verbinding zum Abluftkanal

Wenn Sie den 0 120/150 mm Kunststoff-Abluftkanal adapter verwenden wollen, schreiben Sie ein Ende des Rohrs an diesen Adapter an, wenn Sieihn nicht verwenden sollen, an den direkten Ausgang am Produkt. Schreiben Sie das andere Ende des Rohrs an ihren Abluftkanal an. Prufen Sie, ob diese beiden Anschlüsse fest genug sind, damit sie sich nicht lösen, wenn das Gerät mit voller Leistung lauft. Prufen Sie, ob die Klappen im Inneren des Kamins Funktionieren, wenn sie mit Klemmen festgezogen werden. Schreiben Sie den Abluftkanal außerhalb des Adapters an (Abbildung 11/a). Wenn der Abluftkanal im Innern des Adapters angebracht ist, darf keine Luft angesaugt werden, da die Abgasklappe, die die Rückführung der Luft verhindert, geschlossen bleibt (Abbildung 11 / b). Die Länge der Rohrleitung und Zahl der Bogenstücke sollen denthere so gering wie möglich sein.

A: Abluftkanal Ausgangsrohr
B: Klappen ohne Rücklauf
C: Kunststoff abluftkanal

Die Ventile sind dann geschlossen, wenn das Gerät nicht in Betrieb ist, und verhindern, dass möglicher Außengeruch und Staub ins Innere gelängen.

(Abbildung 10)

(Abbildung 11)

(Abbildung 12)

5.5 Einbau der Abzugshaube in den Abluftkanal

Stellen Sie den elektrischen Anschluss ihrer Abzugshaube her, bevor Sie mit der Installation des Abluftkanal. Schieben Sie die Abluftkanal Platten um den Körper.

Bringen Sie die Abluftkanalplatte an der Abluftkanal be festigungslatte an, die von ihren oberen AuBenkanten aus an der Wand befestigt ist (Abbildung 13).

(Abbildung 13)

1. Innerer Abluftkanal
2. 3.5 × 9.5 Schraube
3. Verbindungsplatte des Abluftkanals

5 installation des geräts

5.6 Einbau eines Luftleitblechs

Bei der Verwendung mit dem Kohlefilter wird ein Luftleitblech mit ihrem Gerät mitgeliefert, um die mit dem Kohlefilter gereinigte Luft wieder aus der am Abluftkanal befindlichen Perforation freizusetzen. Montieren Sie das Luftleitblech wie unter beschrieben.

(Abb. 13)

In der Mitte der Abluftkanal platte befindet sich eine Lasche. Platzieren Sie den Mittelpunkt dieser Registerkarte auf der Linie, die senkrecht zur Wand gezeichnet wird. Richten Sie sie horizontal aus und markieren Sie mit einem Stift die LÖcher, an denen die Anschlussplatte montiert werden soll (Abbildung 13 / A, B).

Bohren Sie die markierten Punkte mit einem Ø6mm-Bohrer und setzen Sie zwei Ø6mm-Kunststoffdüb in die gebohrten Löscher ein (Abbildung 13/A,B).

Befestigen Sie die Abluftkanal platte mit Stick Schrauben 3.9x22 an der Wand (Abbildung 13 / A, B).

Für die Montage des Luftleitblechs installieren Sie die Punkte C, D, E, F mit einem 06mm-Bohrer und 06mm-Kunststoffdübeln (Abbildung 13).

(Abb. 14)

1-Luftleitblech

2 Kunststoff Abluftkanal

Befestigen Sie den im Paket enthaltenen Kunststoff Abluftkanaladapter in Richtung des Luftleitblechs. Vertriegen Sie den Abluftkanal-adapter, indem Sie in Pfeilrichtung drehen (Abbildung 14).

(Abbildung 15)

Montieren Sie die Luftleitblechgruppe mit 3,9 x 22 Schrauben von Punkt C, D, E, F aus, die Sie bereitsVBoreitet haben (Abbildung 13).

Montieren Sie die Abzugshaube (Seite 12 / Abbildung 7).

5 installation des gerats

(Abb. 16)

1-Aluminium-Luftaustrittsrohr Stellen Sie die Luftauslassrohrbaugruppe her (Abbildung 16).

Da Verdrehungen und Biegung im Aluminiumrohr zur Verminderung der Ansaugleistung führen, sind diese sowelt wie möglich zu vermeiden.

Installieren Sie die Abluftkanal platten der Abzugshaube (Seite 13 / Abbildung 12)

6 Fehlerbehebung

Fehlerbehebung	Ursache	Hilfe
Das Gerät faktioniert nicht.	Überprüfen Sie ihre Sicherungen.	Die Sicherung kann durchbrennen, inspiiert und wiederhergestellt werden.
Das Gerät faktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Gerät faktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Überprüfen Sie, ob andere Geräte in ihrer Küche fonctionieren.
Das Beleuchtungslicht faktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Beleuchtungslicht faktioniert nicht.	Prufen Sie den Lampenschalter.	Der Lampenschalter muss sich in der Stellung "Ein" befinden.
Das Beleuchtungslicht faktioniert nicht.	Inspizieren Sie die Lampen.	Die Lampen des Geräts müssen aufleuchten.
Der Luftinlass des Geräts ist unzureichend.	Prufen Sie den Aluminiumfilter.	Unter normalen Betriebsbedingungen ist der Aluminium-Ölfilter mindestens einmal im Monat zu reinigen.
Der Luftinlass des Geräts ist unzureichend.	Überprüfen Sie den Abluftkanal	Der Abluftkanal muss sich in der Stellung "Ein" befinden.
Der Luftinlass des Geräts ist unzureichend.	Überprüfen Sie den Kohlefilter.	Die Filter der Geräte mit Kohlefiltern sind unter normalen Bedingungen einzelmal alle 3 Monate zu ersetzen.

Garantiebedingungen

Anschrift:

Beko Deutschland GmbH

Thomas-Edison-Platz 3

D-63263 Neu-Iserburg

Kundendienst-Tel.: [phone]

Fax: [phone]*

E-Mail: [e-mail]

Ersatzteile-Tel.: [phone]

Fax: [phone]*

E-Mail: [e-mail]

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum neuen Gerät der Marke Beko und wünschen Ihnen viel Freude daran. Sollen Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sichitte an unseren Kundendienst. Geben Sie im Falle einer Störung ihre thee genaue Anschrift, Telefonnummer und den GERÄTETYP (vom Typenschild des Gerätes) an.

Hinweis für Kuhl- und Gefriergeräte, Achtung!

Um voll faktionsfähig zu sein, bestehtigt Ihr Gerät nach dem Transport ca. 24 Stunden, in denen sich das Kühlmittel stabilisiert. Sofern es nicht vermeidbar ist und Sie das Gerät sofort nach Aufstellung mit Gefriergut bestücken wollen, müssen Sie damit rechnen, dass die rote Lampe bis zur Stabilisierung des Kühkleislaufs aufleuchtet. Die Kühlleistung beginnt jedoch vom Augenblick des Anschlusses an sich auf zu bauen.

Die Garantiezeit beträgt 24 Monate ab Kaufdatum.

Bedingungen:

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkaufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, Garantie für einwandfreiess Material und fehlfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte, die vom Hersteller nicht für den Service autorisiert sind oder wenn das Gerät zu gewerblichen Zwecken eingesetzt wird. Schäden die durch unsachgemäß Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäß Anschluss, oder fehlheraffe Installationen sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung.

Abhilfemöglichkeiten:

Wir halten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerat auszutauschen. Ausgetauschte Teile oder ausgetauschte Gerate gehen in unser Eigentum über. Nur wenn durch Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Kaufer aus Gewährleistung innerhalb von 24 Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen. Nachbesserungen verlangern nicht die Gewährleistungszeit. Schadenersatzansprüche, auch hinsichtlich Folgeschäden, sind, soweit sie nicht auf Vorsatz oder grober Fahrlösigkeit berufen, ausgeschlossen.

Bei unnöttiger oder unberechtigter Beanspruchung des Kundendienstes berechnet dieser Zeit- und Wegeentgelt. Reclamationen sind unmittelbar nach Feststellung zu melden. Der Garantieanspruch ist vom Käfer, durch Vorlage der Kaufquittung, nachzuweisen. Bei Nicht-vorlage ist die Reparatur kostenpflichtig. Eine Rückerstattung - nach später Einsendung der Kaufquittung - kann nur innerhalb von einem Monat nach Rechnungsdatum gewährt werden.

These Garantiezusage ist gultig innerhalb der Bundesrepublik Deutschland

*) 0,14 EUR/Min. aus dem Festnetz der T-Com; Mobilfunk max. 0,42 EUR/Min. (nur für Deutschland)

2,2- Technische gegevens

(Afbeelding 2)

Model	BHCB 91632 X
Toeoverspanning	220-240V ~ 50 Hz
Lampvermogen (W)	2 x 3 W
Motorvermogen (W)	210 W
Debiet (m3/h) – 3. Niveau	616 m3/h
Isolatieklasse van de motor	Klasse F
Isolatieklasse	Klasse I
