370 - Afzuigkap ROBLIN - Gratis gebruiksaanwijzing en handleiding

Merk	ROBLIN
Model	370
Producttype	Afzuigkap
Beoogd gebruik	Huishoudelijk, elimineren van kookluchtjes
Voeding	220-240 V, 50/60 Hz (schatting)
Elektrische klasse	Klasse I (aarding vereist)
Minimale veiligheidsafstand	650 mm tussen kookplaat en afzuigkap
Diameter luchtafvoer	150 mm of 120 mm (reductor meegeleverd)
Metalen vetfilters	Afwasmachinebestendig, elke 100 gebruiksuren
Actief koolstoffilter	Vervanging ongeveer elke 4 maanden, niet wasbaar
Afzuigsnelheden	3 snelheden + intensieve stand (6 minuten getimed)
Verlichting	Ingebouwde LED-spots (vervanging door service)
Bediening	Touchpaneel met toetsen L, T1 tot T4 en indicator S1
Afstandsbediening	Optioneel, compatibel met LR03-AAA (niet meegeleverd)
Installatiewijze	Afvoer- of recirculatieversie
Materialen	Metalen behuizing, telescopisch rooster
Geschat gewicht	15 kg (schatting voor middelgrote afzuigkap)
Afmetingen (B x D x H)	900 x 500 x 650-1100 mm (schatting, hoogte afhankelijk van installatie)
Beschikbaarheid onderdelen	Neem contact op met de klantenservice voor filters, verlichting
Repareerbaarheidsindex	Niet meegedeeld, maar onderdelen toegankelijk

Veelgestelde vragen - 370 ROBLIN

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Als de instructies van uw gasfornuis een grotere afstand aangeven, respecteer dan die afstand.

Hoe reinig ik de metalen vetfilters?

De vetfilters kunnen worden gewassen in de afwasmachine of met de hand met een mild reinigingsmiddel. Laat ze volledig drogen voordat u ze terugplaatst. Reinig ze elke 2 maanden of wanneer het S1-lampje gaat branden.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter moet ongeveer elke 4 maanden worden vervangen of wanneer de S1-LED knippert. Het is niet wasbaar of te regenereren.

Hoe reset ik het verzadigingsalarm van de filters?

Schakel lichten en motor uit. Druk minstens 3 seconden op de toets T3 totdat de LED drie keer knippert.

Kan ik de afzuigkap gebruiken met gasapparaten?

Ja, maar zorg voor voldoende ventilatie in de ruimte om terugstroming van verbrandingsgassen te voorkomen. De keuken moet een opening naar buiten hebben.

Hoe activeer ik de afstandsbediening?

Druk ongeveer 5 seconden op de toets T4 om de afstandsbediening te valideren. De LED knippert twee keer. Om te deactiveren, druk nogmaals 5 seconden, de LED knippert één keer.

Wat te doen als de verlichting niet meer werkt?

Neem contact op met de klantenservice voor vervanging van de LED-spots. Probeer niet zelf te vervangen.

Kan ik de afzuigkap in recirculatieversie installeren?

Ja, de afzuigkap kan als recirculatieversie worden geïnstalleerd met behulp van het actief koolstoffilter en de meegeleverde recirculatiekit. Volg de montage-instructies in de handleiding.

Hoe stel ik de hoogte van het telescopisch rooster in?

De hoogte van het rooster moet worden berekend op basis van de totale hoogte van de afzuigkap. Gebruik de formule: H rooster = H afzuigkap - 184 mm. Pas aan en draai de veiligheidsschroeven vast.

Welk type batterijen gebruikt de afstandsbediening?

De afstandsbediening gebruikt alkaline zink-koolstof batterijen LR03-AAA (1,5 V), niet meegeleverd.

GEBRUIKSAANWIJZING 370 ROBLIN

De gebruiksaanwijzingen haben betrekking op verschillende modellen van dit apparatusat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die nicht over uw specifieke apparatusaat gaan.

INSTALLATIE

• De fabrikant is Niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.

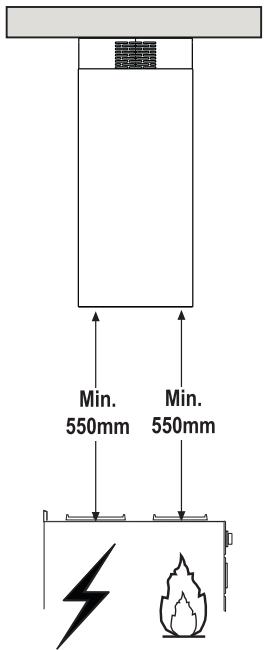

• De minimale veiligheidsafstand zusammen de kookplaat en de afzuigkap is 650~mm (sommige modellen können op een Kleinere afstand worden geinstallerd; die de paragraaf over de werkafmetingen en de installmentie).

• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Controller voor apparaten van klasse I of het elektricitetsnet in uw woning over een goede aarding beschikt. Sluit de afzuiŋrichting op het rookkanaal aan met een pijp met een minimale diameter van 120mm . De rook要去 een zo kort möglichnestraject afleggen.

• Sluit de afzuiigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwamingsketels, open haarden, enz.).

• Als de afzuiginrichting in combinatie met Niet-elektrische apparaten worden gebruikt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om dlucht te garanderen. Wanner de afzuigkap in combinatie met ni wordt gebruikt, mag de onderdruk in het vertrek Niet groter�d voorkomen dat de damp opnieuw door de afzuigkap in het vertre

• Een beschadigd netsnoer要去 door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• De lucht mag nicht worden afgevoerd via een slang die worden gebrukt voor de rookafzuing door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven).

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht要去 worden genomen dan hierboven is aangegeven, dan要去 waar rekening mee worden gehonden. Alle regels voor de luchtafvoer要去en in acht worden genomen.
• Gebruik alleen schroeven enkleine onderdelen die geschikt zichn voor de afzuigkap. Waarschuwing: indien de schroeven en bevestigingsystemen Niet volgens deze aanwijzingen worden geinstalleer, bestaat het gevaar voor elektrische schokken.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstandussen de contacten van minstens 3mm

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzugkap.
• Regel de vlammen allijd zo dat ze nicht langus de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door personen met een lichamelijke, zintuiglijke of geestelijkbeperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gebruik van het apparaat en de gezaren die ermee samenhagen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• Dit apparaat mag nicht gebruikt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijke beperkingen, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun verilgheid.

• "LET OP:ijdens het gebruik van de kooktoestellen+kennen de toegankelijkdelen erg heet worden".

ONDERHOUD

• Schakel het apparaat UIT of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden UIT te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters要去en om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze können in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is nicht afwasbaar of regenereerbaar en要去en ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging Niet volgens de voorschriften worden UITgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeijaar schoonmaakmiddel.

Het symbooop het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter maar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zouden+kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, deplaatselijkke vuilophaaldienst of de winkel waar u het product hebt gekocht.

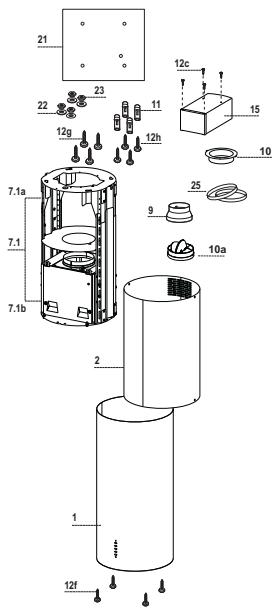

Onderdelen

Ref.	Aantal	Productonderdelen
1	1	Afzuigkap compleet met: Bedieningen, Lichtgroep, Filters, Onderstuk Schouw
2	1	Bovenstuk Schouw
7.1	1	Telescopisch Frame compleet met Afzuiggroep bestaande UIT:
7.1a	1	Bovenstuk Frame
7.1b	1	Onderstuk Frame
9	1	Reductieflens ø 150-120 mm
10	1	Flens ø 120 mm
10a	1	Toom met Klep (facultatief)
15	1	Verbindssstuk Luchtuitlaat Filterversie
25	2	Leidingklemmen
Ref.	Aantal	Installationonderdelen
11	4	Pluggen ø 10
12c	4	Schroeven 2,9 x 6,5
12f	4	Schroeven M6 x 15
12g	4	Schroeven M6 x 80
12h	4	Schroeven 5,2 x 70
21	1	Boormal
22	4	Ringetjes ø 6,4
23	4	Moeren M6
Aantal	Documentatie
	1	Gebruiksaanwijzing

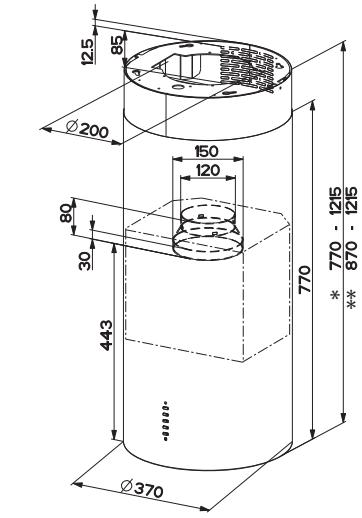

• Afmetingen voor afzuigkap in afzuigversie.
  ** Afmetingen voor afzuigkap in filterversie.

Gaten boren in plafond/plank en bevestiging frame

GATEN BOREN IN PLAFOND/PLANK

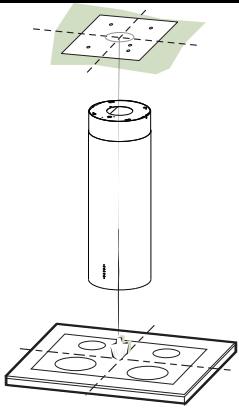

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de koo-kplaat af.
• Houd de bijgeleverde boormal 21 gegen het plafond/de plank, en LAST het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20mm : 10mm . (schuif on-middelijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7mm
• Doorvoer van de elektrische voedingskapel: 10 mm .

• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding maar buiten.

• Zet de twee schroeven vast in kruisvorm, maar LAST een ruimte vrij van 4-5 mm:tussen de schroef en het plafond:

• voor massief beton, betonpluggen, Niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20mm , worden de schroeven 12h bijgeleverd.
• voor houten balken, 4 houtschroeven, Niet bijgeleverd.
• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

VOORBEREIDING VAN HET FRAME VOOR DE AANSLUI-TING VAN DE AFZUIGKAP IN FILTERVERSIE

Indien U de afzuigkap in filterversie wenst te installemen, dient U het frame te voorzien van alle nodige verbindingsstukken. Om de onderdelen voor de filterversie op een eenvoudige manier te konnen monteren, dient U het frame te verlengen. U gaat hiervoor als volgt te werk:

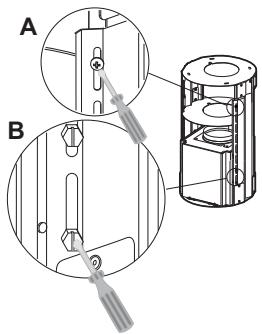

• Draai de twee schroeven los die het bovenstuk van de schouw 2.1 vasthouden aan het frame en verwijder het.
• Maak de vier verilgheidsschroeven los die zich bovenop het frame bevinden. (A)
• Maak de macht metrische schroeven los die zich aan de zijkanten van het frame bevinden en de twee kolommen bij elkaar houden. (B)

Montage van de onderdelen voor de filterversie:

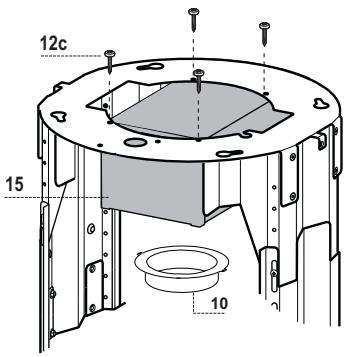

• Maak de filteraansluiting 15 vast aan het bovenste gedeelte van het frame met behulp van de 4 bijgeleverde schroeven 12c.
• Zet door middel van een draaiende beweging de flens (Ø120) 10 vast aan het onderste gedeelte van de filteraansluiting 15.
• Plaats de reductieflens 9 op de uitlaat van de afzuig-kap.
• Vervolgens dient U deze twee flensen met elkaar te verbinden door middel van een buis. Om de hoogte van deze buis te berekenen, dient U de hoogte van de afzuigkap te meten (in mm) en er 615mm af te trekken. (H buis = H afzuigkap-615).
• Verleng daarna het frame opdat U de buis er zou kuren tussensteken enplaats het verzolgens terug en blokkeer de buis tussen de twee flensen. Controller of de hoogte van het frame is aangepast aan de gewenste hoogte van de afzuiigkap (H frame = H afzuiigkap - 184). Regel eventuele de gewenste hoogte van het frame wat bij en zet opnieuw de schroeven vast die U erder verwijderde. Om een hogere stabiliteit te verzekeren aan het frame, schroeft U eveneens de vier verilgheidsschroeven opnieuw vast in het的那一 ste vrije gat.
• Zet de buis vast met behulp van de bijgeleverde leidingklemmen 25.

BEVESTIGING FRAME

• Til het frame op maar zorg ervoor dat de inkerving in deplaat van het frame waar voren is gericht.
• Zet de haken van het frame over de twee schroeven die U erder in het plafondplaatste en schuif tot in het midden van de haak.
• Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast. Vooraleer U de schroeven definitief vastschroeft, kan U nog wel wat bijpassen door het frame rond te draaien. Let wel op dat de schroeven Niet uit de bevestigingshaken schuiven.
• De bevestiging van het frame moet zowel zichberekend op het gewicht van de afzuigkap, als op de druk die veroorzaakt worden door eventuele stoten gegen de zijkant van het gemonteerde apparaat. Controller na het bevestigen van het frame of de basis stabel genoeg is, ook als er gegen het frame worden aangeduwd.
• Als het plafond Niet stevig genoeg is op deplaats waar de afzuiqkap worden opgehangen, dient de installmenter het plafond te verstevigemet platen en gegenplaten die goed bevestigd worden aan delen met een resistente structuur.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installment in afzuigversie, moet u de wasekap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van 150 of 120mm , maar keuze van de installmenter.

Leiding van 0150

• De Toom met Klep 10a worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen.
  Het benodigde materiaal worden nicht bij de wasemkap geleverd.

Leiding van 0120

• Voor verbinding met een leiding van 120mm ,要去 de reductieflens 9 op de Toom met Klep 10a worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen.
  Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

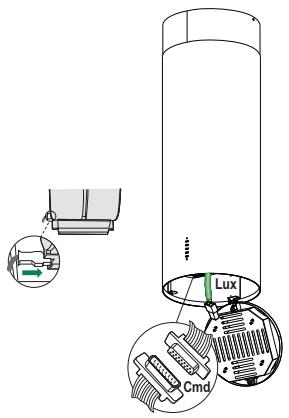

Montage van de Schouw en Bevestiging van de afzuigkap

De schouw dient gedraaid te worden met de hakenaar boven gericht als U de afzuigkap in filtrversie wenst te installereren, en met de hakenaar beneden gericht als U de kap in afzuigversie wenst te installereren.

• Laat het bovenstuk van de schouw over het frame gaan van benedenaar boven en maak het bovenaan het frame vast met behulp van de 2 schroeven die U erder verwijderde. Als U de kap in filterversie installeert, dient U te controleren of de haken van de schouw overeenstemmen met de uitlaat van de filteraansluiting 15.
• Open delichtgroep door aan het waarvoortestemde hendeltje te trekken en haak delichtgroep van de afzuigkap door de bevestigingspen te verschuiven.
• Verwijder de vetfilter door hem�de achterkant van de groep te duwen en hem gewelijkijdig�an beneden te trekken.
• Verwijder eventuele geurfilters met actieve koolstof.
• Bevestig de afzuigkap aan het frame door de 4 schroeven 12f vast te zetten in de waarvoort bestemde gaten. Laat minstens een ruimte vrij van 4 - 5mm tussen het hoofd van de schroef en de plankaan het frame.

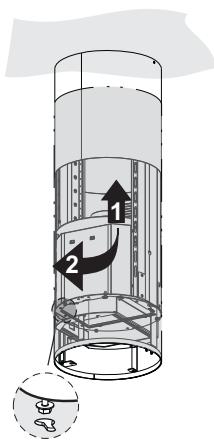

• Haak dan de afzuigkap vast aan het frame en draaiaar links rond tot het blokkeert; zet onmiddelijk de schroeven stevig vast zodat de afzuigkap Niet ongelukkig maar beneden kan vallen.

• Sluit de kap aan op de netvoering en installeer hierbij een twee-polige schakelaar met een opening tussen de contacten van ten-minste 3mm tussen de kap en het net.
• Verzeker u ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit
• Sluit de connector van de bedieteningen Cmd aan.
• Sluit de connector van de lichten Lux aan op de aansluiting awhile het deksel van delichtgroep.
• Monteer voor de filterversie het geurfilter met actieve koolstof.
• Plaats deichtgroep terug

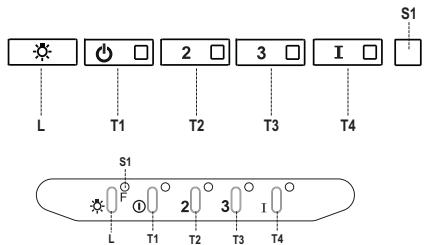

Bedieningspaneel

Toets	Led	Functie
L	-	Schakelt de lichten op de hoogste Lichtsterkte in/uit.
T1	Vast	Schakelt de motor op de eerste snelheid in/uit.
T2	Vast	Schakelt de motor op de tweede snelheid in.
		Als de toets ongeveer 5 seconden ingedrukt worden gehouden als alle belastingen (motor+lamp) uitgeschakeld zich, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee ker. Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert=eén ker.
T3	Vast	Schakelt de motor op de derde snelheid in.
		Als de toets ongeveer 3 seconden ingedrukt worden gehouden als alle belastingen uit zich (motor+lamp), dan wordt de reset uitgevoerd. De led S1 knippert drie ker.
T4	Vast	Schakelt de motor op de HOGE snelheid in. Deze snelheid is ingesteld op 6 minutes. Na dezeperiode keert het systeme automaticisch terug maar de erder gekozen snelheid. Als deze functie bij uitgeschakelde motor worden geactiveerd, wordt de afzuigkap na dezeperiode in de OFF-stand gezet.
		Door deze toets 5 seconden ingedrukt te houden worden deafstandsbediening ingeschakeld. De led knippert twee ker. Als de toets 5 seconden ingedrukt worden gehouden, wordt de afstandsbediening uitgeschakeld. De bijbehorende led knippert slechts=eén ker.
S1	Vast	Signaleert de verzadiging van de metalen vetfilters en het fêit dat ze gewassen要去en worden. Het alarm worden na 100 bedrijfsuren van de afzuigkap ingeschakeld. (Reset zich paragraaf Onderhoud)
	Knipperend	Indien actief, signaleert deze led het alarm van de verzadiging van het geurfilter met actieve koolstof dat要去en worden verrangen en ook de metalen vetfilters要去en worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof worden na 200 effectieve werkuren van de afzuigkap ingeschakeld. (Active-ring en reset zich paragraaf Onderhoud)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standardtype LR03-AAA (niet inbegren).

• Bewaar de afstandsbediening Niet in de buurt van warmtebronnen.
• De batterijenogensna gebruikniet in het milieu terechtkomen,gooi ze in de hiervoor bestemde afvalbakken.

Metalen vetfilters

De vetfilters können in de vaatwasser worden gewassen. Dit要去 gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor UIT.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Reinigen van de filters

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het filter door hetণ de achechterkant van de unit te duwen en het tegelijkkertijdণ beneden te trekken.
• Was het filter zichonder het te buigen en LAST het drogen alvorens het wee ter monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van deijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter).
• Monteer het filter waar en houd de handgreep waar bijaar het zichtbare deel aan de buitenkant.
• Sluit de verlichtingsunit weir.

Dit filter is nicht afwasbaar en nicht regenererbaar en moet worden verrangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, worden alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd着眼 geactiveerd worden op het moment van de installmente of daarna.
• Schakel de lampen en de zuigmotoruit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen.

VERVANGING

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Vervangen van het filter

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het vetfilter
• Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
• Monteer hetijke filter in zijn behuizing.
• Monteer het vetfilter wee.
• Sluit de verlichtingsunit weir.

Verlichting

• Neem voor de vervanging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').
