MANUALE UTENTE 370 ROBLIN
CONSIGLI E SUGGERIMENTI 39
CARATTERISTICHE 42
INSTALLAZIONE 44
USO 48
MANUTENZIONE 49
INDICE
ES
CONSEJOS Y SUGERENCIAS. 51
CHARACTERISTICAS 54
INSTALACION 56
USO 60
MANTENIMIENTO 61
INHOUDSOPGAVE
NL
ADVIEZEN EN SUGGESTIES 63
EIGENSCHAPPEN 66
INSTALLATIE 68
GEBRUIK 72
ONDERHOUD 73
Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
INSTALLAZIONE
- Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.

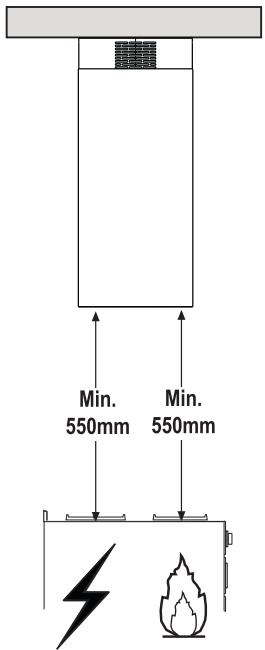

- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
- Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica dispona di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
- Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La
cucina deve ave un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparentecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla capp

- L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicolemente l'aria nel locale).
-
In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
-
Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
- Collegare la cappa all'alimentazione di rete mediante un interruptore bipolarere con distanza tra i contatti di almeno 3mm .
USO
- La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
- Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
- Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigera esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
- Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psicofisico-sensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- Questo appearecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite da una persona responsablee della loro incolumità.

- "ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli appearechi di cottura".
MANUTENZIONE
- Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
- I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequentlymente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglia.
- Ilchio al carbone attivo non è lavabile né è rigenerabile e delve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
- "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
- Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.
Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
Componenti

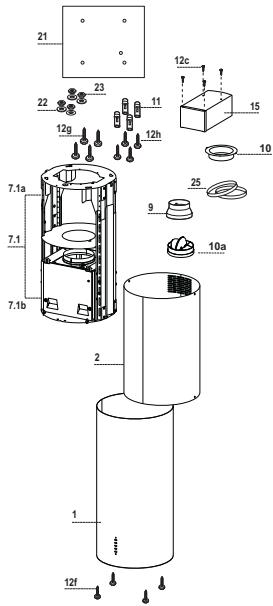

| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completodi: Comandi, Luce, Filtri, Camino Inferiore |
| 2 | 1 | Camino superiore |
| 7.1 | 1 | Tralliccio telescopico completodi Aspiratore,formato da: |
| 7.1a | 1 | Tralliccio superiore |
| 7.1b | 1 | Tralliccio inferiore |
| 9 | 1 | Flangia di riduzione ø 150-120 mm |
| 10 | 1 | Flangia ø 120 mm |
| 10a | 1 | Flangia con Valvola (opzionale) |
| 15 | 1 | Raccordo Uscita Aria Filtrante |
| 25 | 2 | Fascette stringitubo |
| Rif. | Q.tà | Componenti di Installazione |
| 11 | 4 | Tasselli ø 10 |
| 12c | 4 | Viti 2,9 x 6,5 |
| 12f | 4 | Viti M6 x 15 |
| 12g | 4 | Viti M6 x 80 |
| 12h | 4 | Viti 5,2 x 70 |
| 21 | 1 | Dima di foratura |
| 22 | 4 | Rondelle ø 6,4 |
| 23 | 4 | Dadi M6 |
Q.tà Documentazione
1 Libretto Istruzioni

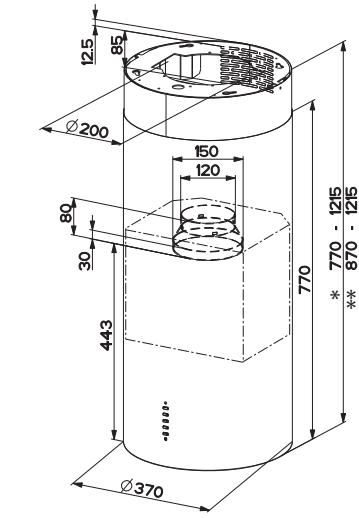

Dimensioni per cappa in versione aspirante.
* Dimensioni per cappa in versione filtrante.

Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA

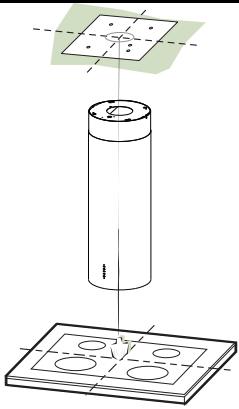

- Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
- Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dimaagli assi del Piano di Cottura.
- Segnare i centri dei Fori della Dima.
-
Forare i punti seguenti:
-
Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
- Soffitto in Laterizio a camera d'aria, con spessore resistente di 20mm : 10mm (inserire subito i Tasselli 11 in dotazione).
- Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
- Mensola in Legno: 7mm
Passaggio del Cavo elettrico di Alimentazione: 10mm -
Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuationa Esterna.
-
Avvitre, incrociandole e lasciando 4 - 5mm dal soffitto, due viti:
-
per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20mm circa, Viti 12h, in dotazione.
- per Travatura di legno, Viti per legno, non in dotazione.
- per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.
PREPARAZIONE DEL TRALICCIO PER LA CONNECTIONFILTRANTE
Nel caso in cui si installi la cappa in versione filtrante bisogna predisporre nel traliccio tutti i raccordi necessari per tale versione. Per facilitare l'installazione dei particolari per la versione filtrante è necessario allungare il traliccio, procedere come segue:

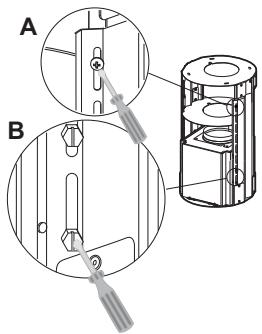

- Svitare le due viti che fissano il camino superiore 2.1 al traliccio e sfilare il camino.
- Svitare le quattro viti di sicurezza poste in alto nella zona di separazione del traliccio. (A)
- Svitare leutto viti metriche che uniscono le due colonne, poste ai lati del traliccio. (B)
Installazione dei componenti per versione filtrante:

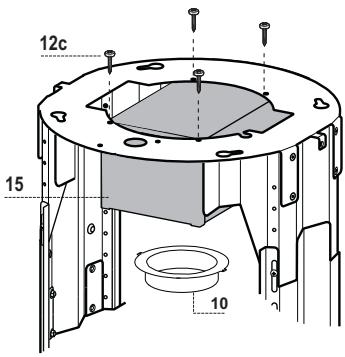

- Fissare il raccordo filtrante 15 alla parte superiore del traliccio utilizzato le 4 viti 12c in dotazione.
- Agganciare con movimento rotativo la flangia (Ø120) 10 alla parte inferiore del raccordo filtrante 15.
- Inserire la flangia di riduzione 9 sull'uscita dell'aspiratore.
- A quello punto bisogna collegare le due flangie con un tubo, per calculore l'altezza del tubo occorre stimar e l'altezza della cappa (mm) e sotrarre 615~mm . (H tubo = H cappa-615).
- Allungare il traliccio tanto da permettere l'insertimento del tubo e riposizionarlo bloccando il tubo tra le due flangie. Verificare se l'altezza del traliccio è adeguata all'altezza desiderata della cappa (H traliccio = H cappa - 184). Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentamente tolte. Per garantire una maggiore stabilità al traliccio riavvitare le quattro viti di sicurezza sull'ultimo foro disponibile.
- Fissare il tubo con le fascette stringitubo 25 in dotazione.


FISSAGGIO TRALICCIO
- Sollevare il traliccio facendo attenzione che l'indice posto sopra la piastra del traliccio sia nella parte anteriore.
- Incastrare le asole del traliccio sulle due viti predispose precedentamente al soffitto e ruotare fino al centro dell'asola di regolazione.
- Stringere le due viti e avvitare le altre due in dotazione; prima di serrare definitivamente le viti è possible effettuare delle regolazioni ruotando il traliccio, facendo attenzione che le viti non escano alla sede dell'asola di regolazione.
- Il fissaggio del Traliccio deve essere sicuro in relazione sua al peso della Cappa sua alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quando che la base sia stabileanche se il Traliccio è sollecitato a flessione.
- In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrá provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installmente in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'infallatore.
Collegamento tubo 0 150
- Inserire la Flangia 150 10a sull'Uscita del Corpo Cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Collegamento tubo 0 120
- Per collegamento con tubo 120mm , insere la Flangia di riduzione 9 sulla flangia 150 10a precedentamente installata.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.


Il camino va girato con le asole verso l'alto in caso di installatione della cappa in versione filtrante, viceversa con le asole verso il basso in caso di installatione in versione aspirante.
- Infilare dal basso verso l'alto il Camino superiore e fissarlo nella parte superiore al Traliccio con 2 Viti tolte in precedenza, prestando attenzione nel caso di installatione filtrante che le asole del camino sa in corrispondenza dell'uscita del raccordo filtrante 15.
- Aprire il gruppo illuminazione tirandolo sull'apposita intacca, sganciarlo dal corpo cappa facendo scorrere l'apposito perno di fissaggio.
- Togliere il Filtro Antigrasso, spingendolo verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
- Togliere eventuali Filtri Antiodore al Carbone attivo.

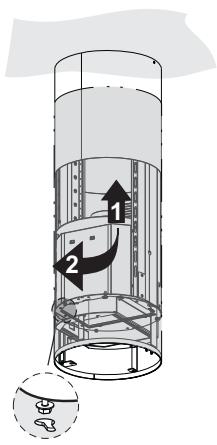

- Predisporre il fissaggio del corpo cappa al traliccio avvitando le 4 Viti 12f nelle apposite sedi.Lasciare almeno 4 - 5mm di spazio tra la testa della vite e la piastra del traliccio.
- Agganciare il corpo cappa al traliccio e ruotare verso sinistra fino alla battuta, procedere immediatamente al bloccaggio delle vitiosi da evitare un'accidentale caduta del corpo cappa.


CONNECTION ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
- Assicurarsi che il connettore del Cavo alimentazione sia correttamente inserito nella presa dell'Aspiratore.

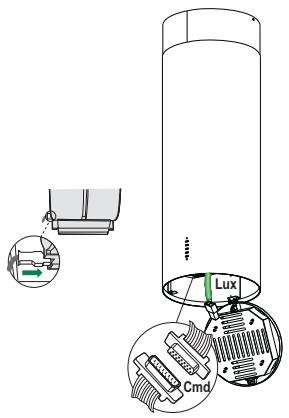

- Collegare il connettore dei Comandi Cmd.
- Collegare il connettore dei Faretti Lux alla presa predisposta dietro al coperchio del gruppo illuminazione.
- Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
- Rimontare il Filtrato Antigrasso e successivamente il gruppo iluminazione.



Quadro comandi
| Tasto | Led | Funzione |
| L | - | Accende/Spegne le lui alla massima luminosità.. |
| T1 | Fisso | Accende/Spegne il motore alla prima velocità. |
| T2 | Fisso | Accende il motore alla seconda velocità. |
| Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visua-lizzando un doppio lampeggio del relative Led.Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi visualizzando un lampeggio singolo del relativo Led. | ||
| T3 | Fisso | Accende il motore alla terza velocità. |
| Tenendo premuto il tasto per circa 3 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset visualizzando il triplo lampeggio del Led S1. | ||
| T4 | Fisso | Accende il motore alla velocità INTENSIVA.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il systema ritorna automaticamente alla velocità precedentemente selezionata. Se atti-vata da motore spento una volta finito il tempo passa alla modalità OFF. |
| Tenendo premuto per 5 secondi si abilità il telecomando visualizzando un doppio lampeggio del medesimo led.Tenendo il tasto premuto per 5 secondi si disabilita il telecomando visua-lizzando il lampeggio del rispetto led una sola volta. | ||
| S1 | Fisso | Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione) |
| Lampeggiante | Segnala, quando è arrivato, l'allarme saturazione Filtr Antiodore al Carbone Attivo, che deve essere sostituito; devonoanche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtr Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (At- tivazione e Reset vedi parag. Manutenzione) |
Questo apparecchio più essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5V del tipo standard LR03-AAA (non incluse).
- Non ripore il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

Filtri antigrasso metallici
Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno agli 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.
PULIZIA FILTRI
Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di confirma del Led.

Pulizia Filtri
- Aprire il gruppo illuminazione tirandolo sull'apposita intacca.
- Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare il filtro evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un'eventuale cambiamento del colore della superficie del filtrro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso).
- Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
Richiudere il gruppo illuminazione.
Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno agli 4 mesi. La segnalazione di Allarme, sepreventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.
Attivazione del segnale di allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivement.
- Spagnere le Luci e il Motore di aspirazione.
- Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di conferma del Led.
SOSTITUZIONE
Reset del segnale di allarme
- Spagnere le Luci e il Motore di aspirazione.
- Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di confirma del Led.
Sostituzione Filtro
- Aprire il gruppo illuminazione tirando l'apposita intacca.
- Rimuovere il Filtro antigrasso
- Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli appositi agganci.
- Montare il nuovo Filtro agganciandolo nella sua sede.
- Rimontare il Filtro antigrasso e il gruppo illuminazione.

Illuminazione
- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
