BEDIENUNGSANLEITUNG 370 ROBLIN
EMPFEHLUNGEN UND HINWEISE 27
CHARACTERISTIKEN 30
MONTAGE 32
BEDIENUNG 36
WARTUNG 37
INDICE
IT
These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
INSTALLATION
- Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.

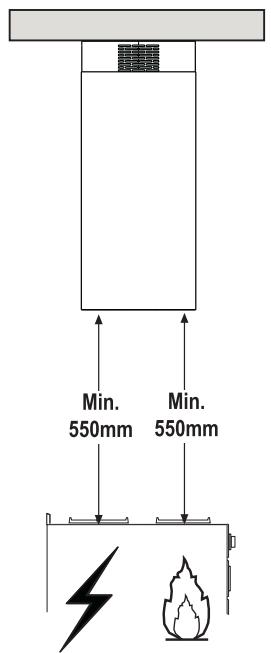

- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
- Für Geräte der Klasse I muss kontrolliert werden, ob das hämliche Versorgungsnetz korrekt geerdet ist.
Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
- Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
- Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Di Küche muss eine direkte Öffnung nach Außen aufweisen,
dämit ein ausreichender Luftautausch gewährleistet wird. Wird die
Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
- Die Luftarf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
- Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.


- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümtliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr. - Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
GEBRAUCH
- Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachten Zwecke benutzt werden. - Unter der eingeschalteten Haube keine offenen Flammen benutzen.
- Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)durfen nicht mit dem Gerä umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsa- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
-
Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kennnissen benutzt werden, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.
-
ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.
WARTUNG
- Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spanningslos gemacht werden.
- Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgebung).
- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und können in der Spülmaschine gesetzt werden.
- Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs.
- "Wenn die Reinigung nicht nach den Anweisungen durchgefuhrt wird, besteht Brandgefahr".
- Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.
Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

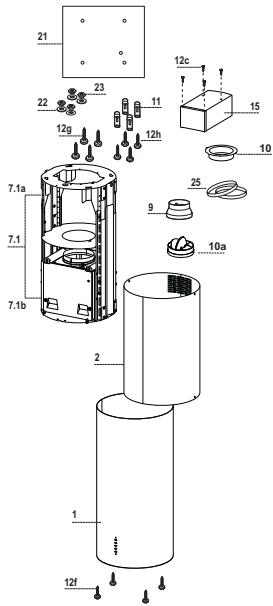

Koponenten
| Bez. | Menge | Produktkomponenten |
| 1 | 1 | Haubenkörper komplett mit: Steuerungen, Beleuchtung, Filter, un-terem Kaminteil |
| 2 | 1 | Oberes Kaminteil |
| 7.1 | 1 | Teleskopgitter komplett mit Sauggerät, bestehend aus: |
| 7.1a | 1 | Oberem Gitterteil |
| 7.1b | 1 | Unterem Gitterteil |
| 9 | 1 | Reduktionsflansch ø 150-120 mm |
| 10 | 1 | Flansch ø 120 mm |
| 10a | 1 | Flansch mit Ruckstauklappe (wahlfrei) |
| 15 | 1 | Filteranschlussstück Luftaustritt |
| 25 | 2 | Rohrschellen |
| Bez. | Menge | Installationskomponenten |
| 11 | 4 | Düb ø 10 |
| 12c | 4 | Schrauben 2,9 x 6,5 |
| 12f | 4 | Schrauben M6 x 15 |
| 12g | 4 | Schrauben M6 x 80 |
| 12h | 4 | Schrauben 5,2 x 70 |
| 21 | 1 | Bohrschablone |
| 22 | 4 | Unterlegscheiben ø 6,4 |
| 23 | 4 | Muttern M6 |
| Menge Dokumentation | ||
| 1 | Betriebsanleitung | |

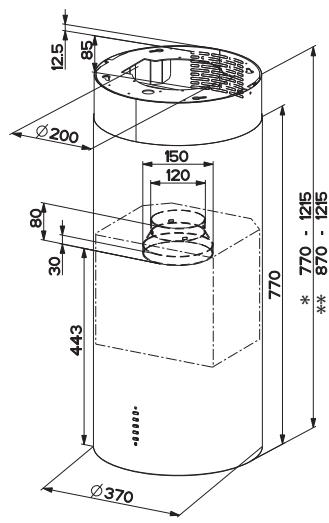

- Abmessungen der Haube in Abluftversion.
** Abmessungen der Haube in Umluftversion.

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts
BOHREN DER DECKE/TRAGERPLATTE

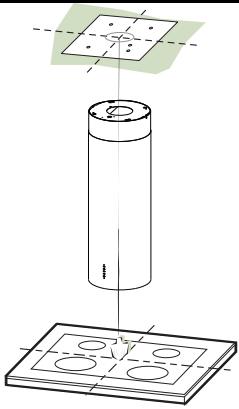

- Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen.
- Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichnen Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
- Die Mitte der Schablonenbohrungen kennzeichnen.
Die gekennzeichneten Punkte bohren:
Massivbeton-Decke: je nach verwendeten Beton-Dubeln.
- Decke aus Hohlkammer-Ziegeln mit 20mm Wandungsstärke: 10mm (sofort die mitgelieferten Dubel 11 eingufen).
- Holzbalkendecke: je nach verwendeten Holzschauben.
- Holz-Trägerplatte: 7 mm .
Durchgang fur das Speisekabel: 10mm
- Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftableitung.
-
Zwei sich gegenüberliegende Schrauben festziehen und 4 - 5mm Freiraum zur Decke belassen:
-
bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;
- für Hohlkammer-Ziegeln mit ca. 20mm Wandungsstärke die mitgelieferten Schrauben 12h verwenden;
- bei Holzbalken-Decken mit 4 Holzschauben, die nicht mitgeliefert werden;
- bei Holz-Trägerplatten mit 4 Schrauben 12g, Unterlegscheiben 22 und Schraubenmuttern 23, die im Lieferumfang enthalten sind.
VORBEREITUNG DES GITTERS FÜR DEN ANSCHLUSS IN UMLUFTVERSION
Bei Montage der Haube in Umluftversion sind im Gitter alle damit notwendigen Anschlüsse vorzusehen. Zur Vereinfachung der Installation der Teile für die Umluftversion ist das Gitter zu verlangern. Dazu wie folgt vorgehen:

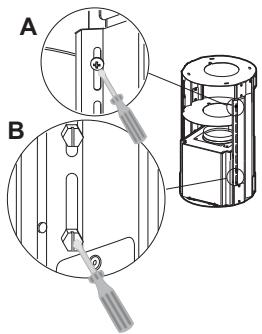

Die zwei Schrauben 2.1 zur Fixierung des oberen Kaminteils am Gitter losen und das Kaminteil abziehen.
Die vier Sicherheitsschauben im oberen Trennbereich des Gitters losen. (A)
Die acht metrischen Schrauben seitlich am Gitter, die die beiden Schächte verbinden, losen. (B)

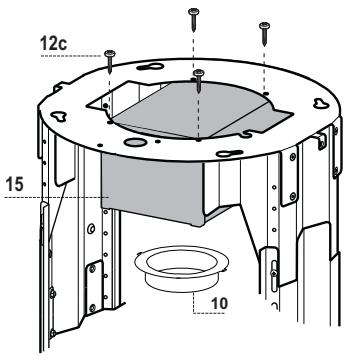

Installation der Komponenten für die Umluftversion:
- Das Filteranschlussstück 15 unter Verwendung der 4 mitgelieferten Schrauben 12c am oberen Teil des Gitters fixieren.
- Den Flansch ( 120 ) 10 mit einer Drehbewegung am unteren Teil des Filteranschlussstücks 15 einhaken.
- Den Reduktionsflansch 9 an den Ausgang des Sauggerats ansetzen.
- Nun die beiden Flansche mit einem Rohr verbinden. Zum Berechnen der Rohrlänge die Höhe der Haube in mm schätzen und 615mm abziehen (H Rohr = H Haube - 615).
- Das Gitter so welt Herausziehen, dass sich das Rohr einführtenläst. Wieder hineinschieben und das Rohr zwischen den beiden Flanschen fixieren. Prüfen, ob die Höhe des Gitters der gewünschten Höhe der Dunstabzugshaube entspricht (H Gitter = H Haube - 184). Das Gitter auf die gewünschte Höhe regulieren und die zuvor entfernten Schrauben wieder einsetzen. Für eine bessere Stabilität des Gitters die vier Sicherheitsschrauben in das letzte verfügbar Loch einschrauben.
- Das Rohr mit den mitgelieferten Rohrschellen 25 fixieren.


FIXIERUNG DES GITTERS
- Das Gitter anheiten. Dabei darauf aufachten, dass sich die Anzeige auf der Gitterplatte vorn befindet.
- Die Langlocher des Gitters an den zwei zuvor an der Decke angebrachten Schrauben einhaken und bis zur Mitte des Langlochs zur Regulierung drehen.
- Die 2 Schrauben festziehen und die 2 anderen mitgelieferten Schrauben einschrauben. Vor dem endgültigen Festziehen der Schrauben lässt sich das Gitter durch Drehen regulieren. Dabei darauf aufchten, dass die Schrauben nicht aus ihrem Sitz im Langloch zur Regulierung gleiten.
- Die Fixierung des Gitters muss absoluter sich sein, sowohl in Bezug auf das Gewicht der Haube als auch bei eventuellen Stößen gegen das montierte Gerät. Deshalb nach erfolgter Fixierung prüfen, ob die Basis auch dann stabil genug ist, wenn das Gitter zusätzlich belastet wird.
- Sollte die Decke nicht ausreichend tragfähig für die Aufhängung sein, so muss der Monteur für eine Verständung durch geeignete Platten und Gegenplatten sorgen, die fest an robusten Strukturelementen zu verankern sind.

Anschlüsse
ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø150 oder 120mm) an die Außenrohrleitung angeschlossen werden.
Anschlussrohres 0 150
- Den Flansch mit Ruckstauklappe 10a anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Anschlussrohres 0 120
- Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Flansch mit Ruckstauklappe 10a anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Eventuell vorhandene Aktivkohlefilter entnehmen.

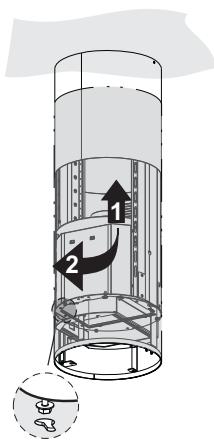

Montage des Kamins und Befestigung des Haubenkörpers
Wird die Haube in Umluftversion installiert, den Kamin mit den Langlochern nach oben drehen. Umgekehrt die Langlocher für den Fall der Installation in Abluftversion nach unten drehen.
- Das obere Kaminteil von unter nach oben einfügen und mit den 2 zuvor entfernten Schrauben am Gitter am oberen Teil befestigen. Bei Installation in Umluftversion darauf auf achten, dass die Langlocher des Kaminteils am Luftaustritt des Filteranschlussstücks 15 sitzen.
- Die Beleuchungsgruppe durch Herausziehen auf die entsprechende Kerbe öffnen. Den Befestigungsstift losen und die Beleuchungsgruppe vom Haubenkörper aushaken.
- Den Fettfilter ausbauen: Zur Rückseite des Gruppe schiben und gleichzeitig nach untenziehen.
Eventuelle Aktivkohlefilter ausbauen. - Die Fixierung des Haubenkörpers am Gitter prädisponieren: Die 4 Schrauben 12f in ihre Sitze eindrehen. Mindestens 4-5 mm Platz zwischen dem Schraubenkopf und der Gitterplatte halten.
- Den Haubenkörper am Gitter einhaken und nach links bis zum Anschlag drehen. Die Schrauben.soort festziehen, um einen unabsichtlichen Sturz des Haubenkörpers zu verhindern.

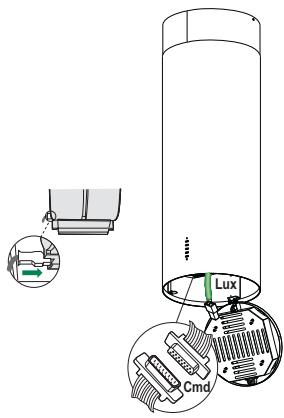

ELEKTKROANSCHLUSS
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.
- Kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.
- Den Verbinder des Steuerungen Cmd anschließen.
- Den Verbinder der Spots Lux bei der entsprchenden Steckdose hinter dem Deckel der Beleuchtungsgruppe einstecken.
Die beiden steuerseitigen Schenkel offen. - Den Fettfilter entfern.

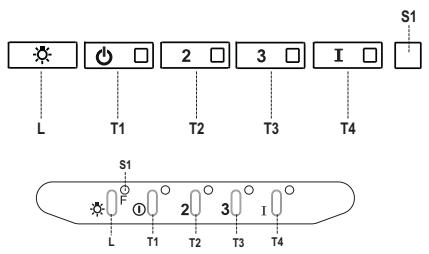

Schalttafel
| Taste | LED | Funktion |
| L | - | Schaltet die Beleuchtung bei maximaler Intensität ein/aus. |
| T1 | Bleibend | Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus. |
| T2 | Bleibend | Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. |
| Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal. | ||
| T3 | Bleibend | Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein. |
| Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal. | ||
| T4 | Bleibend | Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestallenten Geschwindigkeit darüber.Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. |
| Mit 5 Sekunden langem Drücken wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Drücken wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal. | ||
| S1 | Bleibend | Meldet den Alarm für Sätigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Reset siehe Absatz Wartung). |
| Blinkend | Meldet, sofern aktiviert, den Alarm für Sätigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter themselves gewaschen werden. Der Alarm für Sätigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Aktivierung und Reset siehe Absatz Wartung). |
FERNBEDIENUNG (OPTION)
Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtypes LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).
- Die Fernbedienung nicht in die Höhe von Hitzequellen legen.
- Batterien müssen vorschrifsmäßig entsorgt werden.

Metalfettfilter
Die Fettfilter sind spülmaschinengeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch offen, je nach Intensität des Gebrauchs.
REINIGUNG DER FILTER
Reset des Alarmsignals
Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Reinigung der Filter
- Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
- Den Filter zu dem hinteren Teil der Gruppe schiben und gleichzeitig nach untenziehen.
- Den Filter waschen, ohneihn zu verbiegen, und vor dem Wiedereinbau trocknen setzen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
- Nun den Filter wieder einbauen, so dass der Griff nach der äußerten Sightseite zeigt.
Die Beleuchtungseinheit wieder verschlieben.
Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.
Aktivierung des Alarmsignals
- Bei der Umluftvariente sollen die Alarmanzeige für die Filtersattigung bei der Erstinbetriebnahme aktiviert werden. Zudem kann sie nachträglich wie folgt aktiviert werden:
Die Beleuchtung und den Absaugmotor abstellen. - 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt:
AUSWECHSELN
Reset des Alarmsignals
Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.
Auswechseln des Filters
- Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
- Den Fettfilter ausbauen.
- Den gesättigten Aktivkohle-Geruchsfilter aushaken.
- Den neuen Filter in seinem Sitz einhaken.
- Den Fettfilter wieder einbauen.
Die Beleuchtungseinheit wieder verschlieben.

Beleuchtung
LED-Strahler
- Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
