BEDIENUNGSANLEITUNG EPSILONE 400 ROBLIN

EMPFEHLUNGEN UND HINWEISE 43

CHARACTERISTIKEN 46

MONTAGE 48

BEDIENUNG 58

WARTUNG 60

INDICE

IT

These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das hämischere Versorgungszeta korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesört werden, damit der Rückfluss der Abgase verhindert wird. D Küche muss eine direkte Öffnung nach Außen aufweisen,

dämit ein ausreichender Luftautistausch gewährleistet wird. Wird die

Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Die Luftarf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
  Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die Haubearfur fur die ihr zugedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)durfen nicht mit dem Gerä umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsa- und Wartungsarbeitenden dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kennnissen benutzt werden, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss diesen ausgeschaltet und spanningslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgebung).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und können in der Spülmaschine gesetzt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs.
• "Wenn die Reinigung nicht nach den Anweisungen durchgefuhrt wird, besteht Brandgebung".
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

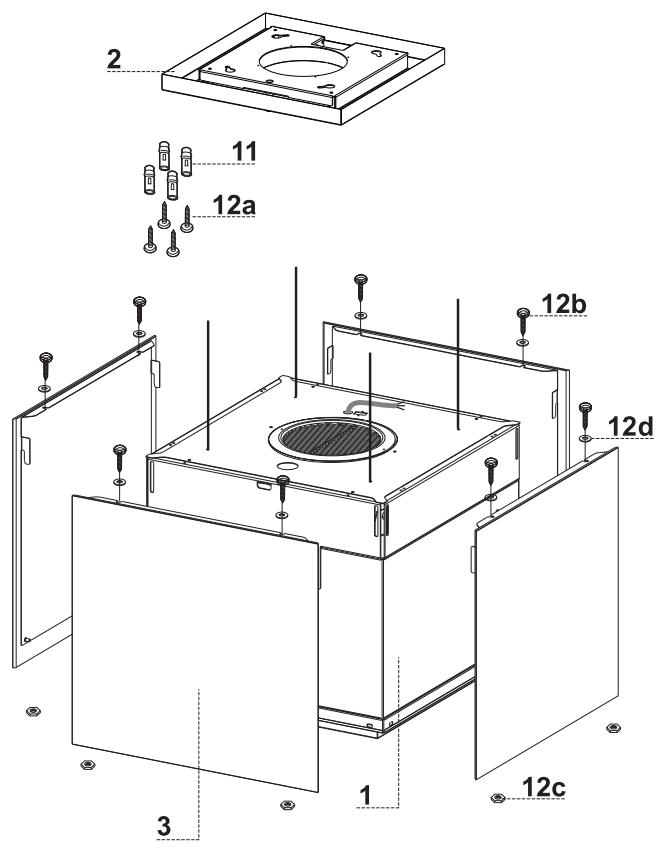

Koponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper, komplett mit: Bedieneelemente, Beleuchtung, Filter, Motor
2	1	Platte der Haubenhalterung
3	4	Glasscheibe
Bez.	Menge	Installationskomponenten
11	4	Dübel ø 10 mm
12a	4	Schrauben 4,2 x 44,4
12b	8	Schrauben 4 x 8
12c	8	Muttern
12d	8	Unterlegscheiben D.4,3 x 10
	Menge	Dokumentation
	1	Betriebsanleitung

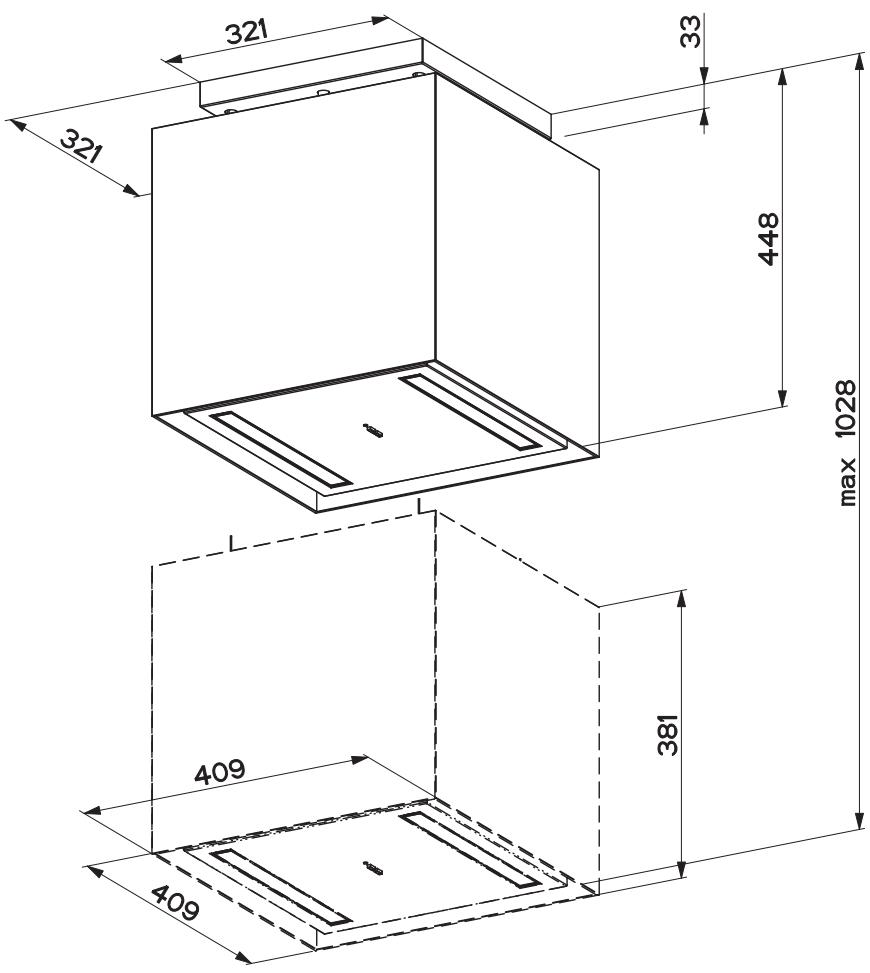

These Haube ist für die Installation an einer Decke/Konsole über (Mindestabstand 650~mm ) einer KochinselVBorbereitet:

• Abluftversion: Abluftleitung nach Außen.
  Umluftversion: Innere Rezirkulation.

Sequenz der Installationsarbeiten

Vorbereitung zur Installation.
- Bohren von Decke/Konsole und Befestigung der Halteplatte
Anschlüsse
- Montage des Haubenkörpers
- Funktionskontrolle
- Entsorgung des Verpackungsmaterials

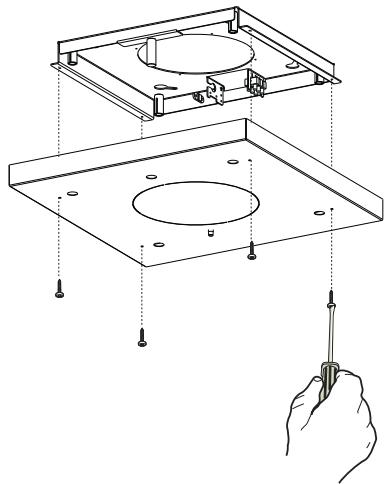

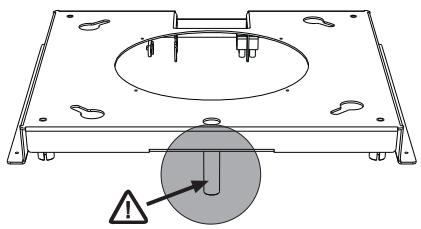

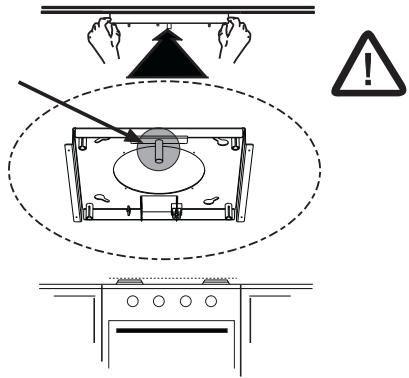

Öffnen der Platte und Vorbereitung für die Montage

• Die Schrauben lose, welche die Platte mit ihrer Abdeckung verbinden.
• Die Platte zur Handnehmen und in der in der Abbildung gezeugten Richtung positionieren. Die Sperrklinke muss frontal zum Installateur verbleiben.

Bohren von Decke/Konsole und Befestigung der Platte

BOHREN VON DECKE/KONSOLE

• Mit Hilfe eines Lotfadens an Decke/Haltekonsole die Mitte des Kochfelds anziehnen.

• Die Platte in der korrekten Einbaurichtung an der Decke/Konsole anlagen.
  Die Mitte der Lieder der Platte markieren.
  Die folgenden Punkte bohren:

• Decke aus Massivbeton: je nach den verwendeten Betondübeln.

• Decke aus Hohlziegeln mit 20mm fester Stärke: Mit 10mm bohren (sofort die mitgelieferten Dübel 11 einsetzen).
• Decke aus Holzträgern: je nach den verwendeten Holzschauben (nicht mitgeliefert).
• Holzkonsole mit 15mm fester Stärke: 7mm bohren.
• Stromkabeldurchgang: 10mm bohren.
• Luftastritt (Abluftversion): je nach Durchmesser der Verbindung mit der Abluftleitung nach Außen.

Zwei Schrauben über Kreuz einschrauben und 4 - 5mm Abstand von der Decke belassen:

• für Massivbeton, Betondübel, nicht mitgeliefert.
• für Hohlziegel mit circa 20mm fester Stärke, Schrauben 12a, mitgeliefert.
• für Holzträger, Holzschauben, nicht mitgeliefert.
• für Holzkonsole, Schrauben mit Unterlegscheiben und Muttern, nicht mitgeliefert.

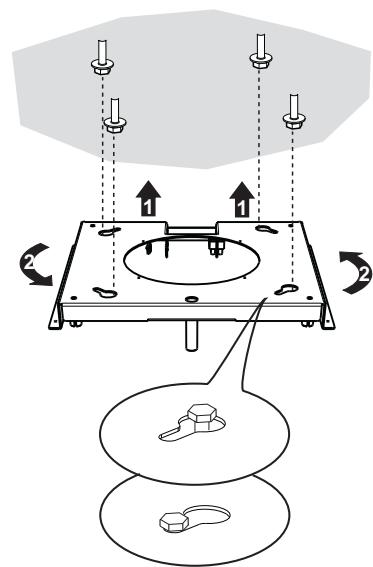

BEFESTIGUNG DER PLATTE

• Die Platte anheben, die Langlocher an den zwei zuvor an der Decke angebrachten Schrauben einhängen und bis zur Mitte der Einstelllose drehen.

Achtung: Die Einbaurichtung der Platte muss wie in der Abbildung gezeigt sein.

• Die beiden Schrauben festziehen und die beiden anderen mitgelieferten Schrauben einschrauben. Bevor die Schrauben endgültig festgezogen werden, kann durch Drehen des Teils reguliert werden, wobei darauf zu achten ist, dass die Schrauben nicht aus den Einstellüssen fallen.
• Die Befestigung muss entsprechend des Gewichts der Haube und den Belastungen durch seitliche Stoffeinwirkungen auf das installierte Gerät sicher fixiert werden. Nach erfolgter Befestigung sicherstellen, dass die Platte stabil ist.
• In allen Fälle, in denen die Decke am Aufhängepunkt nicht robust genug sein sollte, muss der Installateur sie durch Platten und Konterplatten verstärken, die an stabilen Strukturteilen verankert werden.

Die Nivellierung der Platte an der Decke kontrollieren.

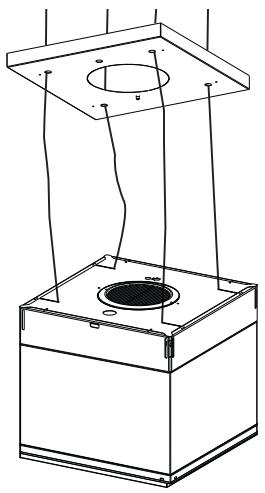

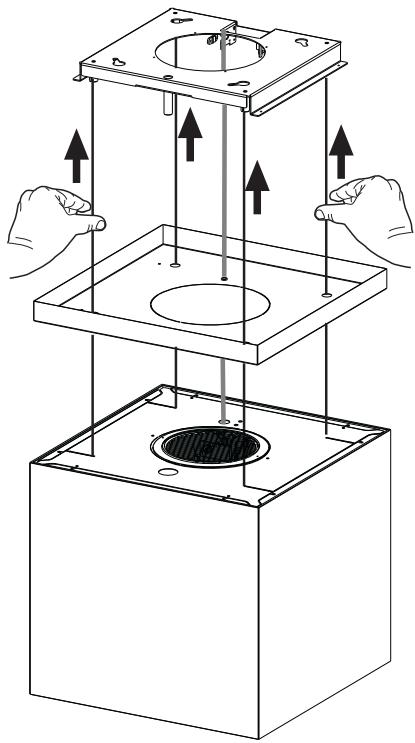

VERBINDUNG DER SEILE ZWISCHEN HAUBE UND PLATTE

NB: Vor der Installation muss die Haube mit Hilfe einer Stütze oder einer zweiten Person auf eine Höhe von mindestens 650~mm vom Kochfeld gebracht werden. Darauf achten, dass die in der bemaßten Zeichnung angegebene max. Extension der Haube nicht übersritten wird.
These Maßnahme ist sehr wichtig, weil das Gewicht der Haube beim Verbinden der Seite mit der an der Decke montierten Platte keinesfalls auf der Struktur lasten damit.

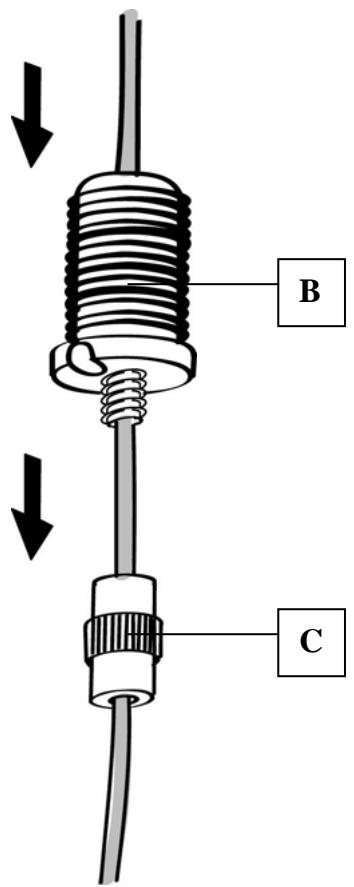

Das System zur Befestigung der 4 Kabel besteht aus 3 Teilen:

• Sperrklinke mit Gewinde (a), die bereits an der Deckenplatte montiert ist.
• Kabelklemmschraube (b), im Lieferumfang enthalten.
• Sicherheitsknauf (c), im Lieferumfang enthalten.

Das Stromkabel der Haube durch das Loch an der Abdeckung stecken.

Achtung: Der Kabelbinder, mit dem das Stromkabel an der Haube befestigt ist, damit nicht beschädigt oder halten werden.

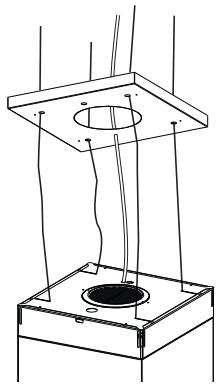

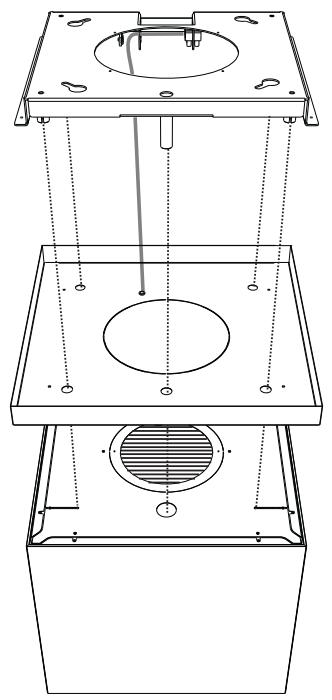

Die 4 am Haubenkörper eingehängten Kabel durch die entsprechenden Löscher an der zuvor ausgebauten Abdeckung der Platte führen, wobe darauf auf zuchten ist, dass die Richtung gleich ist wie die der an der Decke eingehängten Platte.

• Auf die Richtung der an der Decke befestigten Platte achten (ein entsprechendes Loch der Sperrklinde des Endanschlags der Platte findet sich an der Abdeckung der Platte und am Haubenkörper).

Die Sicherheitsknaufe (c) mit nach offen zeigendem Gewinde auf die entsprchenden Seile stecken.
Die Klemmschrauben (b) auf die entsprechenden Seile aufstecken.

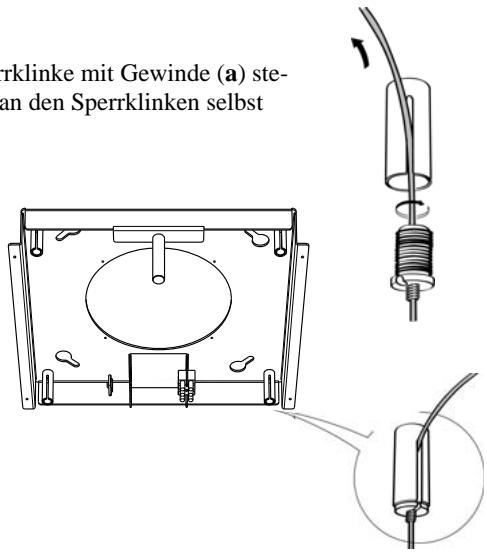

• Die Kabel durch die Langlocher der Sperrklinke mit Gewinde (a) stcken und die Kabelklemmschrauben (b) an den Sperrklinken selbst festschrauben.
• Das Ergebnis dieser Operation muss bei allen 4 Kabeln wie abgebildet ausgehen.

• Damit sind alle 4 Kabel an die Platte angeschlossen.

Die Kabel spannen, in dem sie nach oben geschoben werden, so dass sie in der Kabelklemmschraube und aus dem Langloch der Sperrklinke mit Gewinde gleiten.

Dies ist möglich, weil die Kabelklemmschraube über ein System verfügt, welches das Gleiten des Kabels in ihrem Innern in nur eineichtigung erlaubt, während das Gleiten in die andereichtigung unterbunden wird.

Sicherstellen, dass alle Kabel gleich lang sind, damit die abschließlich Nivellierung erleichtert wird, und das Seil vorne links nicht weniger gespannt ist als die anderen.

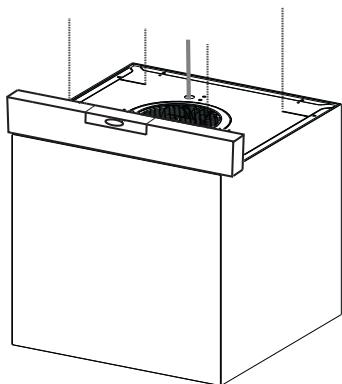

NIVELLIEREN DER ABZUGSHAUBE

• Der Haubenkörper muss nivelliert werden.
  Die Nivellierung der Haube erfolgt durch Einwirken auf die Sicherheits-Sperrklinke C.

• Eine Wasserwaage auf die Haube legen.

• Die Sicherheitskäufe nach oben drücken, so dass das Kabel beweglich wird. Durch Hin- und Herschieben des Kabels in der Kabelklemmschraube kann der bewegliche Körper der Haube nivelliert werden.
  Nachdem die Haube nivelliert wurde, die Sicherheitsknaufe wieder festschrauben.

Achtung:

• Sicherstellen, dass alle 4 Halteseile gespannt sind.
• Kontrollieren, ob die 4 Halteseile während der Installation beschädigt wurden.
• Der Mindestabstand zwischen Haube und Kochfeld soll 650mm betragen. Darauf achten, dass die in der bemaßten Zeichnung angegebene max. Extension der Haube nicht übersritten wird.

Anschlüsse

LUFTAUSTRITT BEI DER ABLUFTVERSION

Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen Abluft-Bausatz für die Haube enthalten ist.

LUFTAustritt BEI DER FILTERVERSION

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Entfernen Sie die Fettfilter
• Sicherstellen, ob Aktivkohlefilter zur Geruchsbinding vorhänden sind.

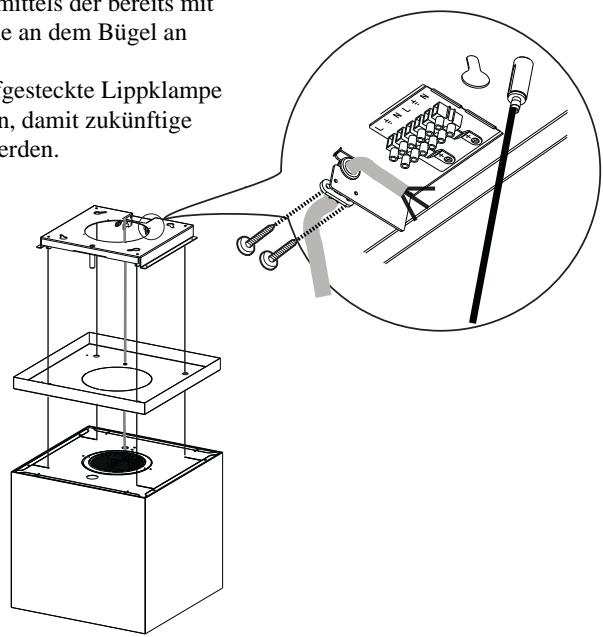

BEFESTIGUNG DES STROMKABELS

• Das Stromkabel spannen und mittels der bereits mit 2 Schrauben montierten Lasche an dem Bügel an der Deckenplatte befestigen.
  Die bereits am Stromkabel aufgeleckte Lippklampe aus Gummi an der Ose fixieren, damit zukünftige Beschädigungen vermieden werden.
• Beim Anschlieben der Haube einen zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3 mm zwischenshalten.
  Die Fettfilter ausbauen (siehe Absatz "Wartung") und{sicherstellen, dass der Verbinder des Stromkabels richtig in die Buchse des Abzugs eingesteckt ist.
• Zeitt kann der Kabelbinder aufgeschritten werden, die das Stromkabel am Haubenkörper fixiert.

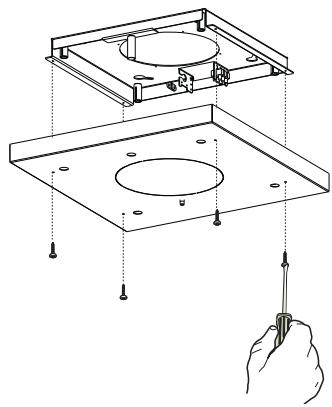

MONTAGE DER PLATTENABDECKUNG

Die Abdeckung mit den zuvor ausgebauten Schrauben wieder an der Platte anschrauben.

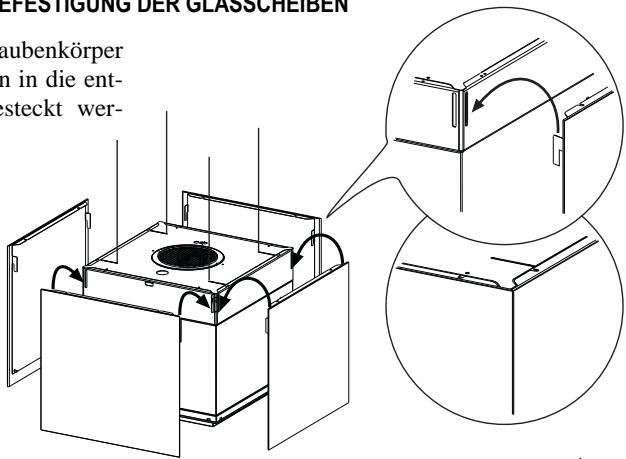

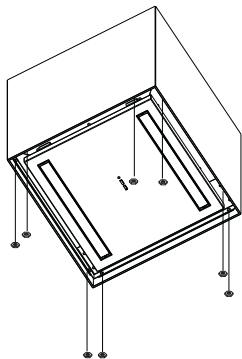

BEFESTIGUNG DER GLASSCHEIBEN

Die 4 Glasscheiben am Haubenkörper einhängen, indem die Rippen in die entsprechenden Langlocher gesteckt werden.
Die 4 Glasscheiben mit Hilfe kleiner Korrekturen von Hand nivellieren.

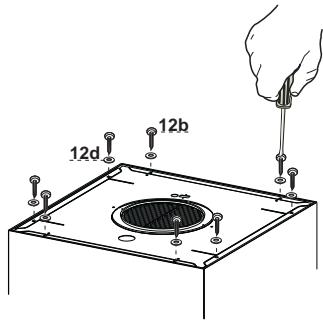

Die 4 Glasscheiben mit den mitgelieferten Schrauben 12b + 12d von oben befestigen, wobei darauf zu achten ist, dass sie miteinander nivelliert bleiben.
Die 4 Glasscheiben mit den mitgelieferten Muttern 12b von unter definitiv befestigen, wobei darauf zu achten ist, dass sie miteinander nivelliert bleiben.

Achtung

Kontrollieren, ob die Glasscheiben der Haube perfect nivelliert und ausgerichtet sind. Sollte dies nicht der Fall sein, konnen durch Lockern der Muttern 12c oder der Schrauben 12b keine Justierungen durchgefuhrt werden, so dass die Glasscheiben perfect miteinander nivelliert werden.

Schalttafel

Taste	Funktion	Display
L	Schaltet die Leuchtkörper ein oder aus.	-
T1	Haube unter: Mit 2 Sekunden langem Drücken wird die Haube angehoben. Ein kurzes Antippen schaltet den Motor ein oder aus.	Ein/Aus
	Haube oben: Einmal Drücken: Die Haube wird abgesenkt. Mit zwei item Drücken: Die Haube hält an. Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein.	Aus/Aus

Die Elektronik erkennt zwei Arten von Anomalien und gibt die entsprechende Meldung

LED T1
Langsames Blinken	Überschreiben der Stromaufnahme-Schwelle: Im Falle einer Überlastung wird die Anomalie mittels Blinken in Abständen von 2 Sekunden der LED T1 an der Tastatur gemeldet. Sicherstellen, dass die Bewegung der Haube nicht durch Hindernisse befindert wird. These Meldungen bleibt bis zu einer erneutenen Öffnungs- oder Schließsteuerung aktiv.
Schnelles Blinken	Auslösen des Sicherheits-Mikroschalters während des Öffnens: Im Falle des Auslösores des Sicherheits-Mikroschalters wird die Anomalie mittels schnelltem Blinken (alle 250 ms) der LED T1 gemeldet, was bedeutet, dass die Haube den Endanschlag übersritten hat...... Den Technischen Kundendienst hinzuziehen! Während dieser Anomalie kann stets auf die Funktionen der Haube (Beleuchtung und Motor) zugegriffen werden, und wenn der Motor eingeschaltet ist, blinking die LED T1 weiterhin, um anzuzeigen, dass die Anomalie noch vorliegt.

FERNBEDIERUNG

Dieses Gerät kann mit einer Fernbedienung gesteuerwert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

• Die Fernbedienung nicht in die Nähe von Hitze-quellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

Schalttafel

Taste	Funktion	Display
	Stellt den Motor an/ab.	-
	Geschlossene Haube: - Mit kurzem Antipen der Taste wird die Haube gesenkt - Mit nochmaligem Antipen hält die Haube an. Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein.	-
	Geöffnete Haube: - Mit 2 Sekunden langem Drücken wird die Hubbewegung aktiviert, die am Endanschlag anhalt. - Mit kurzem Antipen wird die Bewegung noch vor dem Endanschlag angehalten. - Ein weiteres kurzes Antipen schaltet den Motor ein oder aus. - Bei 2 Sekunden langem Drücken wird die Hubbewegung aktiviert. - Ist der Motor in Betrieb, wird zuerst er angehalten und dann die Bewegung aktiviert.	-
-	Verringer die Motordrehzahl.	-
+	Erhöht die Motordrehzahl.	-
①	INTENSIVGESCHWINDIGKEIT - Nur einschaltbar bei abgesenkter Haube und wenn Delay oder 24h aktiv. - Aktiviert von jeder Geschwindigkeitstufe aus die Intensivgeschwindigkeit. Um sie wieder auszuschalten, dieselbe Taste erneut drücken, oder den Motor abstellen. - Die Intensivgeschwindigkeit ist auf 6 Minuten zeitgeregt. Nach den 6 Minuten kehr das System automatisch zur zuvor eingestehen Geschwindigkeit zuck.	Die LED an der Motor-Taste (der Haubensteuerungen), blinking 1 Mal pro Sekunde.
	Bei kurzem Drucken Funktion Delay: Nur einschaltbar, wenn weder Intensivgeschwindigkeit noch 24h aktiviert sind. Aktiviert und deaktiviert den toten Abschalt-Modus der Haube (Motor+Beleuchtung) nach 30 Minuten: Um das Delay zu deaktivieren, dieselbe Taste erneut drücken, oder den Motor abschlten.	Die LED an der Motor-Taste (der Haubensteuerungen), blinking alle 0,5 Sekunden.
	2 Sekunden langes Drucken Funktion 24H: Nur einschaltbar, wenn weder Intensivgeschwindigkeit noch Delay aktiviert sind. Aktiviert und deaktiviert die 24h-Funktion während 24 Stunden jeder Stunde für 10 Minuten. Nach Ablauf der Zeit wird die Funktion deaktiviert.	Die LED an der Motor-Taste (der Haubensteuerungen), blinking alle 2 Sekunden.
	Schaltet die Beleitung der Haube ein oder aus.	-

Metalfettfilter

Der Filter sollte mindestens alle 2 Monate von Hand oder in der Spülmaschine gewaschen werden, bei intensiver Nutzung auch offen.

REINIGUNG DES METALLFETTFilters

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Filter zu dem hinteren Teil der Gruppe schiben und gleichzeitig nach untenziehen.
• Den Filter waschen, ohneihn zu verbiegen, und vor dem erneuten Einbau trocknen setzen.
• Nun den Filter wieder einbauen, so dass der Griff nach der äußerten Sichtseite zeigt.
  Die Beleuchungseinheit wieder verschlieben.

Aktivkohle-Geruchsfilter (Filterversion)

Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch haufter geretzt werden.

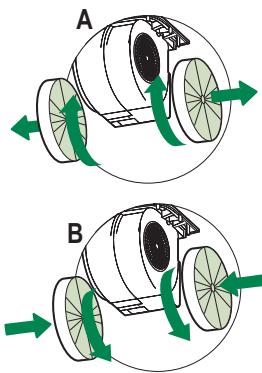

AUSWECHSELN

Die Beleuchungseinheit offen
- Entfernen Sie die Fettfilter
- Die verbrauchten Aktivkohle-Geruchsfilter wie gezeigt ausbauen (A).
Die neuen Filter wie gezeigt einbauen (B).
- Den Fettfilter und die Beleuchtungseinheit wieder einbauen.

Beleuchtung

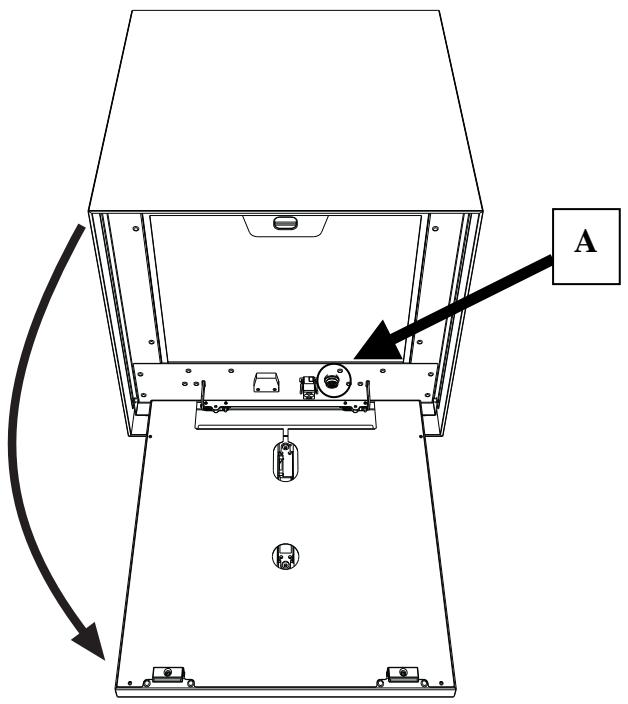

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

Prozedur für den Fall von Anomalien der Bewegung

1. Sicherstellen, dass die Sicherung korrekt eingesetzt und nicht durchgebrannt ist. Zum Auswechseln die Beleuchtungseinheit öffnen, den links von der Motoreinheit sightbaren Sicherungshalter ausschrauben und die Sicherung durch eine gleichwertige ersetzen (Bez.A).
2. Prüfen, ob der Haubenkörper nivelliert ist (eine Wasserwaage benutzen).
3. Prüfen, ob alle vier Seile gleichmäßig gespannt sind.

Falls das Problem mit diesen Eingriffen nicht gelöst werden kann, den Technischen Kundendienst hinzuziehen.

GEWERBLICHE GARANTIE UND KUNDENDIENST

GEWERBLICHE GARANTIE

Die vom Unternehmen FRANKE FRANCE SAS für die Produkte der Marke ROBLIN gewährte gewerbliche Garantie gilt ausschließlich für Gewerbetriebende im Vertriebssector. Sie kommt in Kontinentalfrankreich, Korsika und den Französischen Überseegebieten (DOM-TOM) zur Anwendung.

Bei dieser gewerblichen Garantie handelt es sich um eine 2-jährige Produktgarantie (Arbeits- und Fahrtkosten sind ausgenommen). Die Garantie beginnnt ab Rechnungsdatum der an den Kunden ausgestelltten Rechnung zu laufen, vorbehaltlich dessen, dass diese innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde.

Um die Zufriedenheit der Verbraucher mit den Serviceleistungen unseres Kundendienst gewährleisten zu können, verpflichtet sich der Kunde, die Verbraucher über den von ROBLIN eingerichteten Kundendienst zu informieren, damit dieser sich schnellsmöglich um die Anliegen der Verbraucher kummern kann. Der Kundendienst ist unter folgender Nummer erreichbar: [phone]

Der ROBLIN-Kundendienst besteht im Rahmen der Bearbeitung folgende Informationen:

• Eine Beschreibung der aufgetretenen Panne
  Die Modellnummer des Produkts sowie seine Seriennummer
• Eine Kopie der Rechnung des Kunden sowie seine Kontaktdaten.

These Garantie gilt für alle technischen Probleme sowie Probleme beim Betrieb. Von der Garantie ausgenommen sind:

• Pannen betreffend Zubehör oder Verbrauchsteile (Filter, Glühbirnen,...)
• Schäden, Pannen und Mängel, welche aufgrund einer externen Ursache aufgetreten sind
• Schäden aufgrund von Korrosion, falschem Anschluss an das Stromnetz oder die Stromversorgung
• Schäden aufgrund der Nichteinhaltung der von ROBLIN zur Verfügung gestellten Anweisungen (Installation, Anbringung,...)
• Pannen, welche aufgrund von Änderungen an der Struktur oder an den Merkmalen des Geräts der Marke ROBLIN aufgetreten sind
• Pannen und Schäden, welche infolge einer nicht bestimmungsgemäß Verwendung von Ersatzteilen anstatt der von ROBLIN zur Verfügung gestellten Teile oder aufgrund von mangelhafter Wartung aufgetreten sind
• Pannen, welche durch eine geschäftliche oder gewerbliche Nutzung verursacht wurden.

VERFÜGBARKEIT VON ERSATZTEILEN

In Anwendung von Antikel R 111-3 Franzöxisches Verbraucherschutzgesetz garantiert ROBLIN bei allen nach dem 1. März 2015 in Verkehr gebrachten Produkten die Verfügbarkeit aller für den Betrieb seiner Produkte unabdingbaren Ersatzteile für einen Zeitaum von 10 Jahren ab dem Zeitpunkt des Kaufs des Produkts durch den Kunden, wobei die Rechnung als Beleg fungiert; die Garantie gilt vorbehaltlich dessen, dass die Rechnung innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde.
