MANUALE UTENTE EPSILONE 400 ROBLIN

CONSIGLI E SUGGERIMENTI

Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm. USO

• La cappa aspirante è progettata esclusivamente per l’uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psicofisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

• “ ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura ”. MANUTENZIONE

• Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

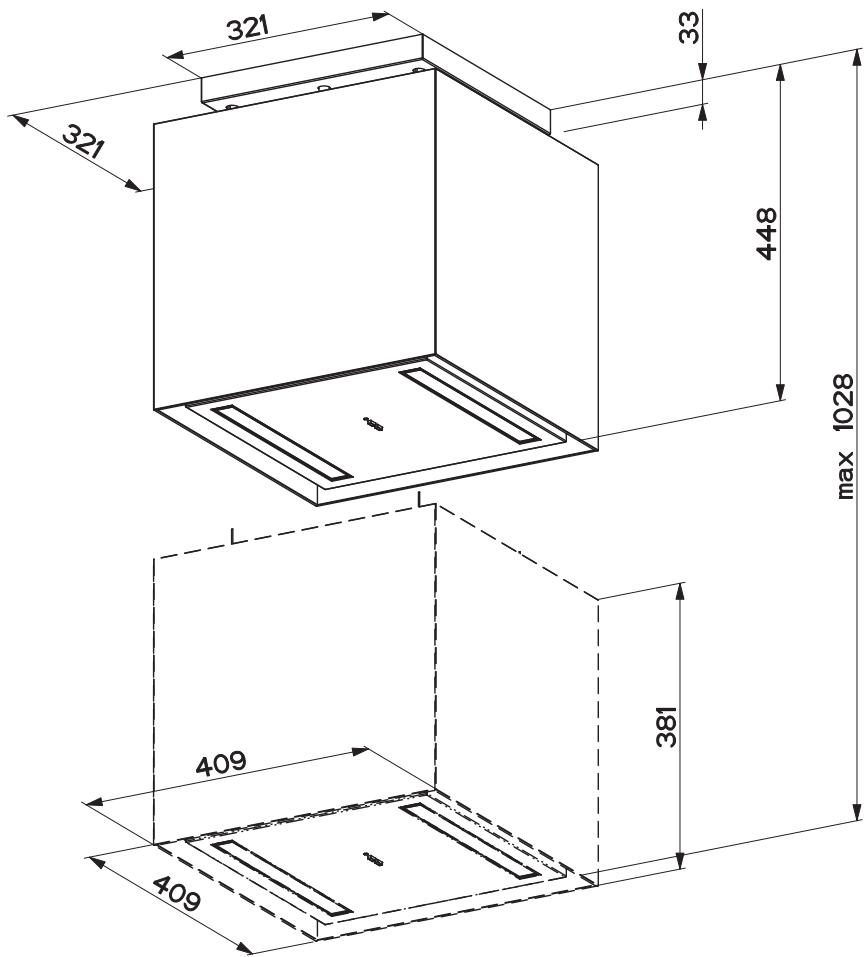

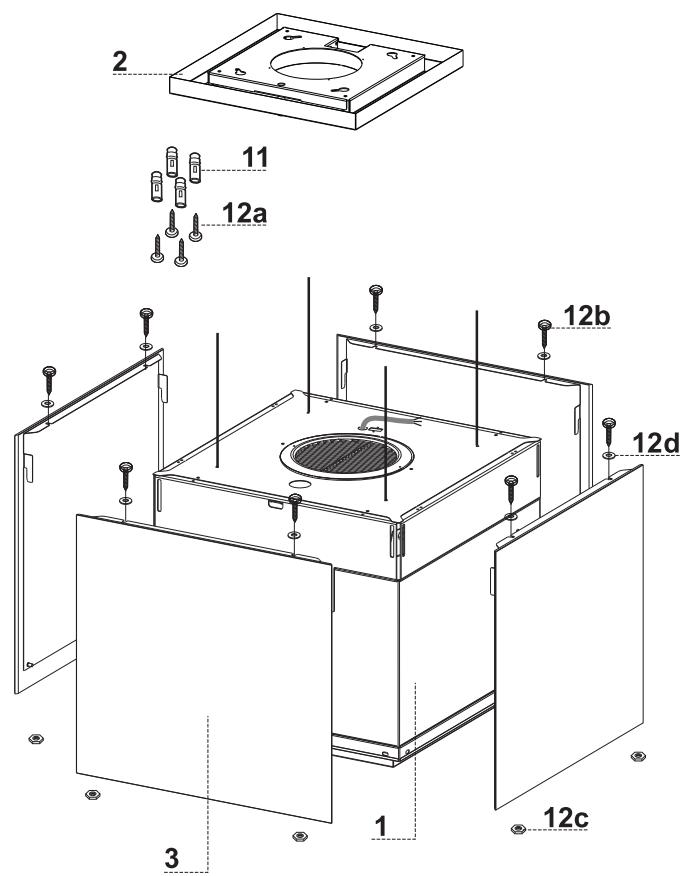

Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri, Motore. Piastra supporto Cappa. Vetri Componenti di Installazione Tasselli ø 10 Viti 4,2 x 44,4 Viti 4 x 8 Dadi Rondelle D.4,3 x 10 Documentazione Libretto Istruzioni

INSTALLAZIONE Questa Cappa è predisposta per essere installata a Soffitto/Mensola, sopra (650 mm min.) un Piano di Cottura a isola in:

• Versione Aspirante: Evacuazione esterna.
• Versione Filtrante: Ricircolo interno. Sequenza operazioni Installazione

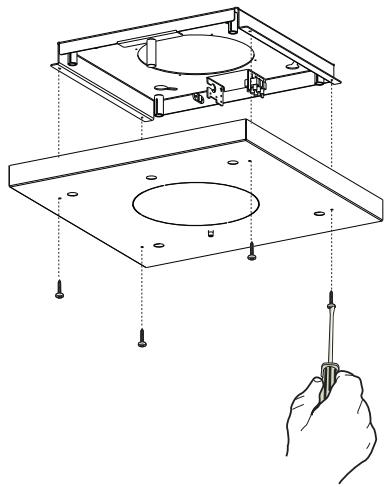

Preparazione all’Installazione Foratura Soffitto/Mensola e Fissaggio Piastra di sostegno Connessioni Montaggio Corpo Cappa Controllo Funzionale Smaltimento Imballi Apertura Piastra e preparazione per il montaggio

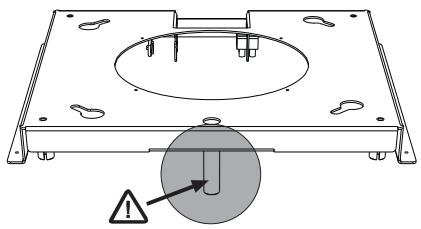

• Svitare le Viti che uniscono la Piastra al suo Coperchio.

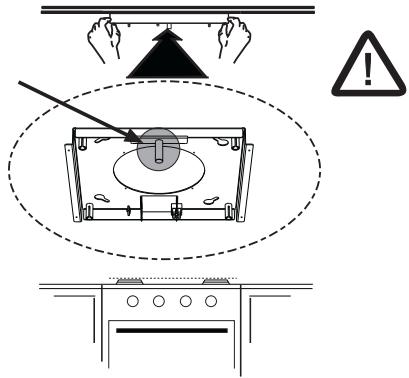

• Prendere la Piastra e posizionarla nel verso corretto come indicato in figura. Il nottolino deve restare frontalmente l’installatore.

Foratura Soffitto/Mensola e Fissaggio Piastra

FORATURA SOFFITTO/MENSOLA

• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano Cottura.
• Appoggiare al Soffitto/Mensola la Piastra facendo attenzione a posizionarla nel verso giusto, come indicato in figura.
• Segnare i centri dei Fori della Piastra.
• Forare i punti seguenti:
• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: Forare ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate (non fornite).
• Mensola in Legno, con spessore resistente di 15 mm: forare ø 7 mm.
• Passaggio del Cavo elettrico di Alimentazione: forare ø 10 mm.
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.
• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12a, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola di legno, Viti con Rondelle e Dadi non in dotazione.

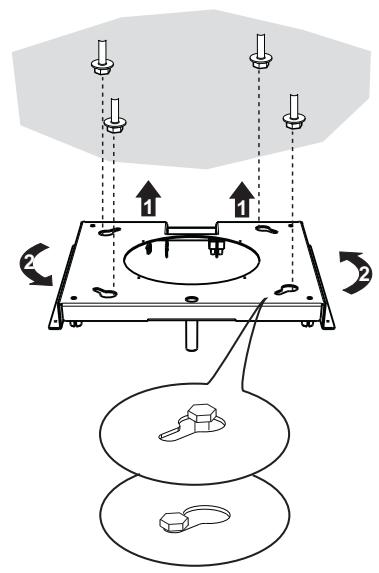

• Sollevare la Piastra di fissaggio e incastrare le asole sulle due viti predisposte precedentemente al soffitto e ruotare fino al centro dell’asola di regolazione. Attenzione: Il verso della piastra deve essere come quello indicato in figura
• Stringere le due viti e avvitare le altre due in dotazione; prima di serrare definitivamente le viti è possibile effettuare delle regolazioni ruotando il pezzo, facendo attenzione che le viti non escano dalla sede dell’asola di regolazione.
• Il fissaggio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all’Apparecchio montato. A fissaggio avvenuto verificare quindi che la Piastra sia stabile.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l’Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

• Verificare il livellamento della Piastra sul soffitto.

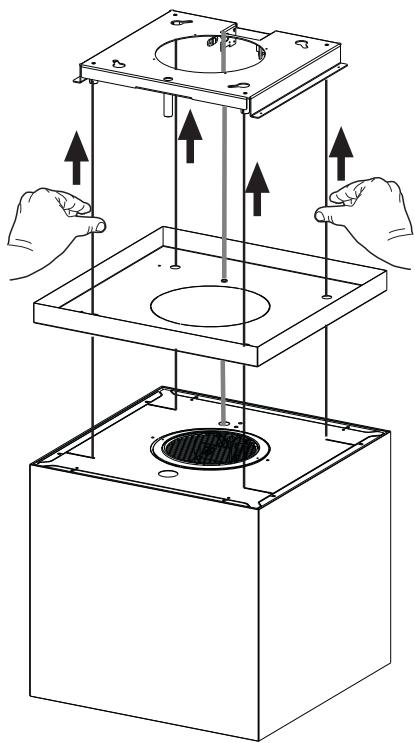

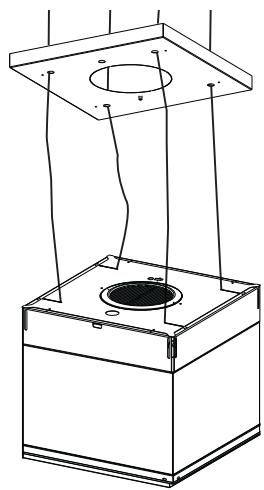

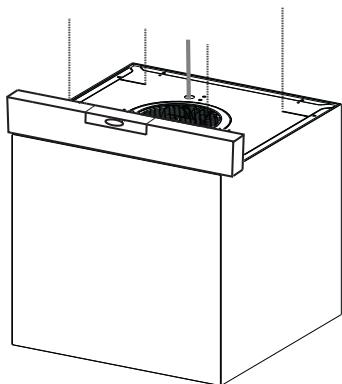

COLLEGAMENTO CAVI CAPPA-PIASTRA

N.B. Prima di proseguire con l’Installazione è necessario portare la Cappa all’altezza di almeno 650 mm dal piano di cottura con un supporto o con l’aiuto di una seconda persona. Attenzione a non superare la quota massima di estensione della Cappa indicata nel disegno dimensionale. Questo accorgimento è fondamentale in quanto andremo a collegare i Cavi della Cappa alla Piastra montata sul soffitto necessariamente senza avere il peso della Cappa che gravi sulla struttura. Il sistema di fissaggio dei 4 Cavi è formato da 3 parti:

• Nottolino filettato (a) già montato sulla Piastra a soffitto.
• Vite bloccacavo (b) in dotazione.
• Pomello di sicurezza (c) in dotazione.

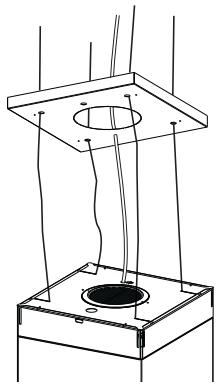

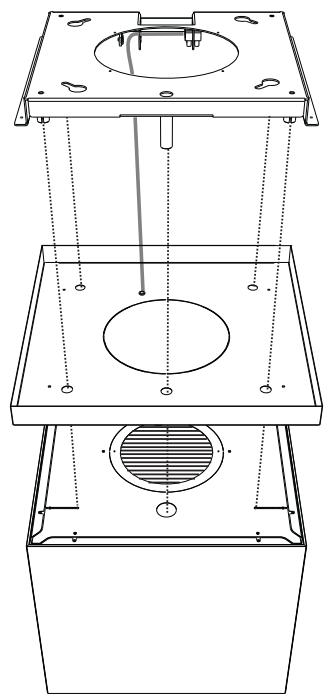

• Passare i 4 cavi (agganciati al Corpo Cappa) nei rispettivi fori del Coperchio Piastra, precedentemente smontato, facendo attenzione che il verso sia lo stesso della piastra agganciata al soffitto.

• Inserire il Cavo alimentazione della Cappa nel foro predisposto del Coperchio. Attenzione: Non rompere ne togliere la fascetta che fissa il Cavo alimentazione alla Cappa

• Fare attenzione al verso della Piastra fissata al soffitto ( il nottolino finecorsa della Piastra ha il suo foro corrispondente sul Coperchio Piastra e sul corpo Cappa).

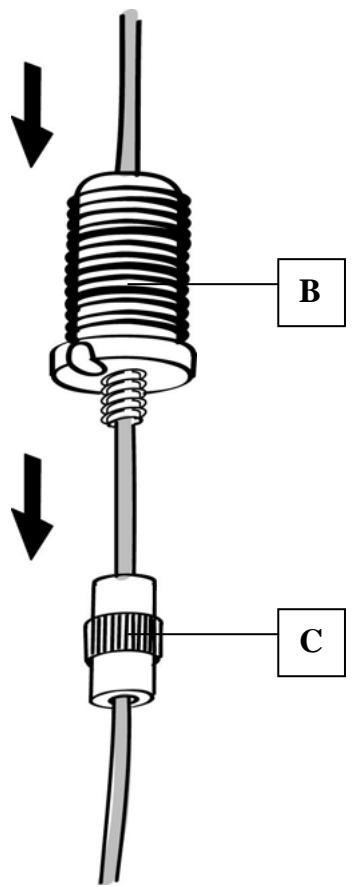

• Infilare i pomelli di sicurezza (c) nei rispettivi cavi con la filettatura verso l’alto.
• Infilare le Viti bloccacavo (b) nei rispettivi cavi.

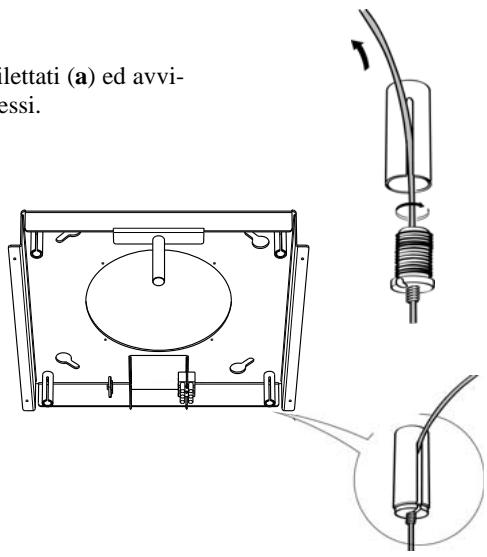

• Passare i Cavi nelle asole dei Nottolini filettati (a) ed avvitare le Viti bloccacavo (b) ai Nottolini stessi.

• Ad operazione terminata il risultato deve essere come indicato in figura per tutti e 4 i Cavi.

• Arrivati a questo punto abbiamo tutti e 4 i Cavi collegati alla Piastra. Portare in tensione i Cavi spingendoli verso l’alto in modo che scorrano dentro la Vite bloccacavo e fuori dall’asola del Nottolino filettato. Questo è possibile perché la Vite bloccacavo ha un sistema che permette lo scorrimento del Cavo al suo interno in un solo verso bloccando lo scorrimento nel verso contrario. Fare attenzione che i Cavi abbiano tutti la stessa lunghezza per agevolare l’operazione di livellamento finale, e la fune anteriore sinistra non deve essere più lenta delle altre.

LIVELLAMENTO DELLA CAPPA

• E’ necessario effettuare il livellamento del corpo cappa.
• Il livellamento della Cappa viene effettuato agendo sui Nottolini di sicurezza C.

• Appoggiare una livella sulla cappa.

• Esercitando una pressione, verso l’alto, sui Pomelli di sicurezza si “sblocca” il movimento del Cavo. Inserendo od estraendo il cavo dalla vite Bloccacavo è possibile effettuare le registrazioni che permettono il livellamento del corpo mobile della cappa.
• Una volta livellata a misura la Cappa, andremo a stringere i pomelli di sicurezza. Attenzione:
• Accertarsi che tutti e 4 i Cavi di sostegno siano in tensione.
• Accertarsi che tutti e 4 i Cavi di sostegno non abbiano subito danni durante l’installazione.
• Va ricordato che la distanza minima trà la Cappa e il piano di cottura della cucina deve essere di 650mm e prestare attenzione a non superare la quota massima di estensione della Cappa indicata nel disegno dimensionale.

Per l’installazione della Cappa in versione Aspirante fare riferimento alle istruzioni contenute nel Kit aspirante specifico per la Cappa.

USCITA ARIA VERSIONE FILTRANTE

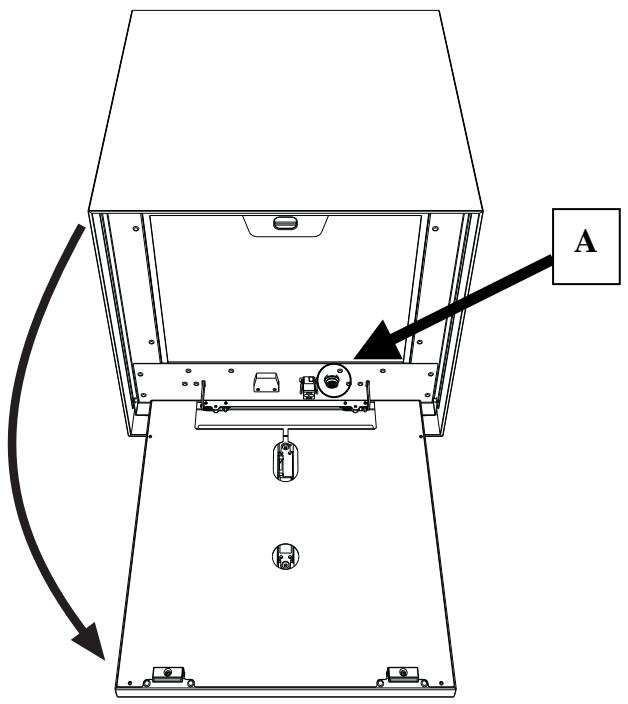

• Aprire il Gruppo Illuminazione tirandolo sull’apposita intacca.
• Togliere il Filtro antigrasso.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

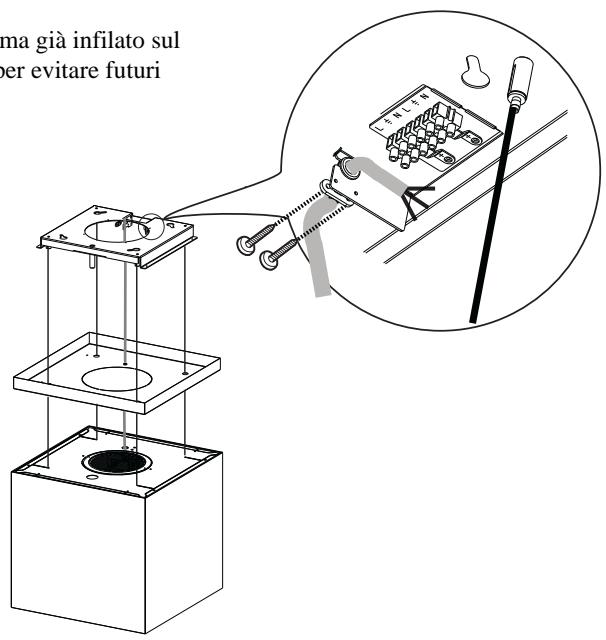

FISSAGGIO DEL CAVO ALIMENTAZIONE

• Portare in tensione il Cavo alimentazione e fissarlo alla Staffa sulla Piastra a soffitto usando la linguetta già montata con 2 Viti.
• Incastrare il passacavo in gomma già infilato sul Cavo alimentazione all’asola per evitare futuri danneggiamenti.
• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore.
• A questo punto possiamo tagliare la Fascetta che blocca il cavo alimentazione al Corpo Cappa.

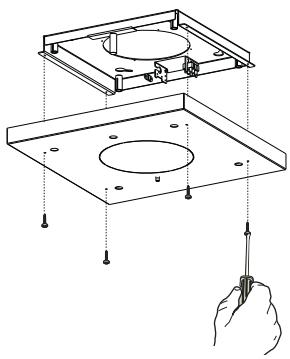

MONTAGGIO COPERCHIO PIASTRA

• Riavvitare il Coperchio alla Piastra con le Viti tolte in precedenza..

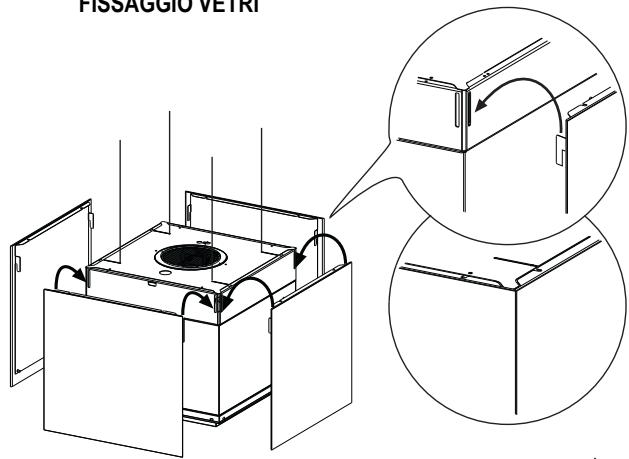

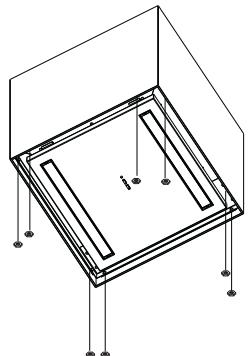

• Agganciare i 4 Vetri al Corpo Cappa infilando le alette sulle asole predisposte.
• Livellare i 4 vetri manualmente effettuando piccole regolazioni sui vetri stessi. 12b

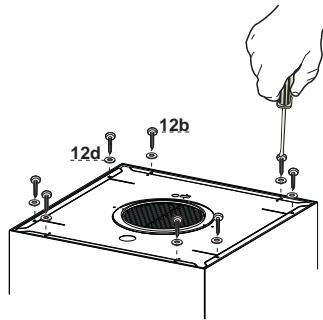

• Fissare da sopra i 4 Vetri con le Viti 12b e Rondelle 12d in dotazione verificando di mantenere il livellamento tra di essi. 12d

• Fissare definitivamente da sotto i 4 Vetri con i Dadi 12c in dotazione verificando di mantenere il livellamento tra di essi. Attenzione Verificare che i Vetri della Cappa siano perfettamente allineati e livellati. Se così non fosse è possibile fare degli aggiustamenti allentando i Dadi 12c o le Viti 12b in modo che muovendo gli stessi Vetri vadano ad allinearsi perfettamente.

Funzione Accende/Spegne le luci. Cappa Bassa Premuto per 2 secondi solleva la Cappa. Premuto brevemente On/Off Motore. Cappa Alta Prima pressione: La Cappa scende. Seconda pressione: Stop Cappa. A movimento terminato il motore si accende alla seconda Velocità. Display Acceso/Spento Spento/Spento L’elettronica riconosce due tipi di anomalie e provvede a dare la relativa segnalazione. Led T1 Superamento della soglia di assorbimento corrente: Nel caso si verifichi una condizione di sovraccarico, viene Lampeggio lento segnalata l’anomalia tramite il lampeggio ogni 2 secondi del led T1 sulla tastiera. Verificare che non ci siano impedimenti durante il movimento della Cappa. Questa segnalazione rimane attiva fino ad un nuovo comando di apertura/chiusura della Cappa. Intervento del micro di sicurezza in fase di apertura: Nel caso di intervento del micro di sicurezza, l’anomalia viene segnalata dal led T1 che lampeggerà velocemente(ogni 250ms) significando che la Cappa ha superato il finecorsa…….. Contattare Lampeggio veloce l’Assistenza Tecnica! Durante quest’anomalia è sempre possibile accedere alle funzioni della cappa (luci e motore) e nel caso di motore acceso il led T1 continuerà a lampeggiare segnalando che l’anomalia è ancora presente.

TELECOMANDO Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5 V del tipo standard LR03-AAA (non incluse).

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori. Quadro comandi Tasto Funzione Display Accende/Spegne il Motore.

Cappa Chiusa: - Premendo il tasto brevemente la cappa comincia a scendere - Alla successiva pressione si ferma. Quando il movimento è terminato il motore si accende alla 2°v.

Cappa Aperta: - Tenuto premuto per 2 secondi attiva il movimento per la risalita che si ferma con il fine corsa. - Premendo (brevemente) si ferma la movimentazione (prima del fine corsa). - Premendo ancora brevemente, on/off motore. - Tenendo premuto per 2 secondi attivo il movimento per la risalita. - Se il motore è accesso, prima ferma il motore e poi avvia il movimento.

Decrementa la Velocità del Motore.

Incrementa la Velocità del Motore.

INTENSIVA - Attivabile solo a cappa scesa e quando non sono attivi il delay o il 24h. - Attiva la velocità Intensiva da qualsiasi velocità. Per disinserirla basta premere di nuovo lo stesso tasto o spegnere il motore. - La velocità Intensiva è temporizzata a 6 minuti. Al termine dei 6 minuti il sistema torna auto maticamente alla velocità precedentemente impostata. Premuto brevemente Funzione Delay: Attivabile solo quando non è attivo l’ Intensiva o il 24h. Attiva e disattiva la modalità di arresto totale della cappa (motore+luci) dopo 30 minuti: Per disabilitare il Delay si può ripremere lo stesso tasto oppure spegnere il motore. Tenuto premuto per 2sec Funzione 24H: Attivabile solo quando non è attivo l’ Intensiva o il Delay. Attiva e disattiva la funzione 24 per 10 minuti ogni ora, per 24 ore. Alla scadenza si disattiva. Accende/Spegne Le Luci della Cappa.

Il led presente sul tasto motore (dei comandi cappa), lampeggia 1 volta al secondo. IL led presente sul tasto motore (dei comandi cappa) lampeggia ogni 0.5 secondi. Il led presente sul tasto motore (dei comandi cappa) lampeggia ogni 2 secondi.

MANUTENZIONE Filtro antigrasso metallico Lavabile in lavastoviglie, necessita di essere lavato almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

PULIZIA FILTRO ANTIGRASSO METALLICO

• Aprire il gruppo illuminazione tirandolo sull’apposita intacca.
• Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare il Filtro evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo.
• Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere il gruppo illuminazione. Filtri antiodore al Carbone attivo (Versione Filtrante)

Non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. SOSTITUZIONE

• Aprire il Gruppo Illuminazione.
• Togliere il Filtro antigrasso.

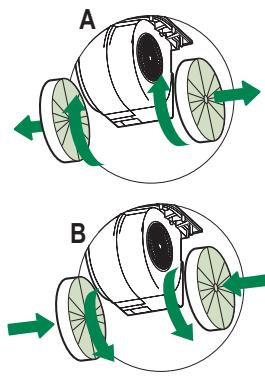

• Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare il Filtro antigrasso e il Gruppo Illuminazione.

• Per la sostituzione contattare l’Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

Procedura di intervento in caso di anomalie sul movimento

Verificare che il fusibile sia correttamente inserito e non sia bruciato, per un eventuale sostituzione aprire il gruppo illuminazione e svitare il portafusibile sostituendolo con uno di uguali caratteristiche (Rif.A). Verificare che il corpo cappa sia installato a livello (consigliato l'uso di una livella). Verificare che le quattro funi siano tutte e quattro tese nella stessa maniera. Se le precedenti azioni non hanno risolto il problema contattare l’Assistenza Tecnica.

GARANZIA COMMERCIALE La garanzia commerciale fornita dalla società FRANKE FRANCE SAS per i prodotti di marca ROBLIN è limitata ai professionisti della distribuzione. È applicabile alla Francia continentale, alla Corsica e ai DOM-TOM. La garanzia commerciale è una garanzia di 2 anni sui pezzi (escluse spese di manodopera e spostamento). Essa si applica a decorrere dalla data di fatturazione dell’apparecchio al consumatore, sempre che tale data ricada nei 12 mesi successivi alla data di vendita da ROBLIN al Cliente. Al fine di soddisfare il consumatore in ogni intervento di servizio di assistenza, il Cliente si impegna a orientare il consumatore verso il servizio predisposto da ROBLIN per organizzare la presa in carico nei tempi più rapidi. Il servizio di assistenza è contattabile al numero seguente: 04 88 78 59 93. Gli elementi da comunicare al servizio di assistenza ROBLIN sono:

Una descrizione del guasto constatato Il riferimento commerciale del prodotto nonché il suo numero di serie La copia della fattura di acquisto del consumatore, unita ai suoi recapiti. Questa garanzia si applica a tutti i problemi tecnici o funzionali. Sono esclusi dalla garanzia commerciale:

I guasti riguardanti gli accessori o i pezzi consumabili (filtri, lampade…),

I guasti e i danni derivanti dall’utilizzazione di pezzi di ricambio non conformi a quelli forniti originariamente da ROBLIN, oppure derivanti da difetto di manutenzione,

I guasti risultanti da un uso professionale o commerciale degli apparecchi. I danni, guasti e difetti imputabili a cause di origine esterna, I danni dovuti alla corrosione, a cattivo collegamento o alimentazione elettrica, I danni dovuti al mancato rispetto delle istruzioni fornite da ROBLIN (installazione, montaggio…), I guasti risultanti dalla modifica della costruzione e delle caratteristiche dell’apparecchio di marca ROBLIN,

DISPONIBILITÀ DEI PEZZI DI RICAMBIO

In applicazione dell’articolo R 111-3 del Codice del consumo, per i prodotti immessi sul mercato dopo il 1° marzo 2015, ROBLIN garantisce la disponibilità dei pezzi di ricambio indispensabili all’utilizzazione dei suoi Prodotti per una durata di 10 anni a decorrere dalla data di acquisto del prodotto da parte del consumatore, facendo fede la fattura, sempre che la data di acquisto ricada nei 12 mesi successivi alla data di vendita da ROBLIN al Cliente.
