EFH9046 - Elektrische verwarming ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Merk	Electrolux
Model	EFH9046
Producttype	Afzuigkap
Gebruik	Huishoudelijk
Elektrische voeding	230 V ~ 50 Hz
Aantal snelheden	3 (minimum, gemiddeld, maximum)
Verlichting	Halogeenlamp, kaarsvorm, ∅35 mm, E14, 28 W
Minimale afstand boven een elektrisch fornuis	50 cm
Minimale afstand boven een gas- of mengfornuis	65 cm
Vetfilter	Afwasbaar in de vaatwasser (kort programma, lage temperatuur) of met de hand met neutraal reinigingsmiddel
Reinigingsfrequentie vetfilter	1 keer per maand
Koolstoffilter	Niet afwasbaar, maximaal elke 4 maanden vervangen
Afvoertype	Externe afzuiging of interne recirculatie (afhankelijk van versie)
Bediening	Bedieningspaneel met verlichtings- en afzuigsnelheidsregeling
Veiligheid	Gestandaardiseerde stroomonderbreker voor volledige uitschakeling; handschoenen gebruiken bij onderhoud
After-sales service	Originele onderdelen; neem contact op met de service met model, PNC en serienummer
Toegepaste veiligheidsnormen	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233
Toegepaste prestatienormen	EN/CEI 61591, ISO 5167, EN/CEI 60704, ISO 3741, EN 50564, CEI 62301
Toegepaste EMC-normen	EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/CEI 61000-3-2, EN/CEI 61000-3-3

Veelgestelde vragen - EFH9046 ELECTROLUX

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 50 cm. Voor een gas- of mengfornuis is deze 65 cm. Als de instructies van de fornuisfabrikant een grotere afstand aangeven, volg dan die op.

Hoe het vetfilter reinigen?

Het vetfilter moet een keer per maand worden gereinigd met niet-agressieve schoonmaakmiddelen, met de hand of in de vaatwasser op lage temperatuur en kort programma. Wassen in de vaatwasser kan het filter doen verkleuren, maar de prestaties worden niet aangetast.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet afwasbaar en moet maximaal elke 4 maanden worden vervangen, of eerder afhankelijk van gebruik en de regelmaat van het reinigen van het vetfilter.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, de afzuigkap mag nooit worden gebruikt zonder dat het rooster correct is gemonteerd. Het vetfilter is essentieel om brandgevaar te voorkomen.

Wat te doen als de lamp van de afzuigkap niet meer werkt?

Koppel het apparaat los van het elektriciteitsnet, zorg dat de lamp koud is, en vervang deze door een halogeenlamp, kaarsvorm, diameter ∅35 mm, fitting E14 en vermogen 28 W.

Hoe de milieu-impact van de afzuigkap verminderen?

Zet de afzuigkap op de minimumsnelheid tijdens het koken en laat hem nog enkele minuten aan. Gebruik de hoge snelheden alleen bij sterke rookontwikkeling. Reinig of vervang de filters regelmatig om de efficiëntie te behouden.

Waarom moet de afzuigkap worden losgekoppeld voor het reinigen?

Om veiligheidsredenen moet u voor elke reinigings- of onderhoudsbeurt de afzuigkap loskoppelen van het elektriciteitsnet door de stekker eruit te trekken of de hoofdschakelaar uit te schakelen om elektrische schokken te voorkomen.

Welke reinigingsproducten te gebruiken voor de afzuigkap?

Gebruik een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit schurende producten of alcohol, omdat deze het oppervlak kunnen beschadigen.

Kan de afzuigkap worden gebruikt zonder externe afvoer?

Ja, de afzuigkap kan werken in de interne recirculatie-versie met een koolstoffilter, dat geuren filtert voordat de lucht terug in de keuken wordt geblazen. Raadpleeg de installatiehandleiding om de versie van uw model te weten.

Wat te doen als de afzuigkap niet aangaat?

Controleer of de afzuigkap correct is aangesloten en de hoofdschakelaar niet is uitgeschakeld. Als het probleem aanhoudt, neem dan contact op met de after-sales service met het model, de PNC en het serienummer (staat op het typeplaatje).

GEBRUIKSAANWIJZING EFH9046 ELECTROLUX

NL Gebruiksaanwijzing

ES Manual de uso

NL GEBRUIKSAANWIJZING 12

ES MANUAL DE USO 15

PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO.... 18

IT LIBRETTO DI USO 21

SV ANVÄNDNINGSHANDBOK 24

NO BRUKSVEILEDNING....27

FI KÄYTTÖOHJEET 30

DA BRUGSVEJLEDNING 33

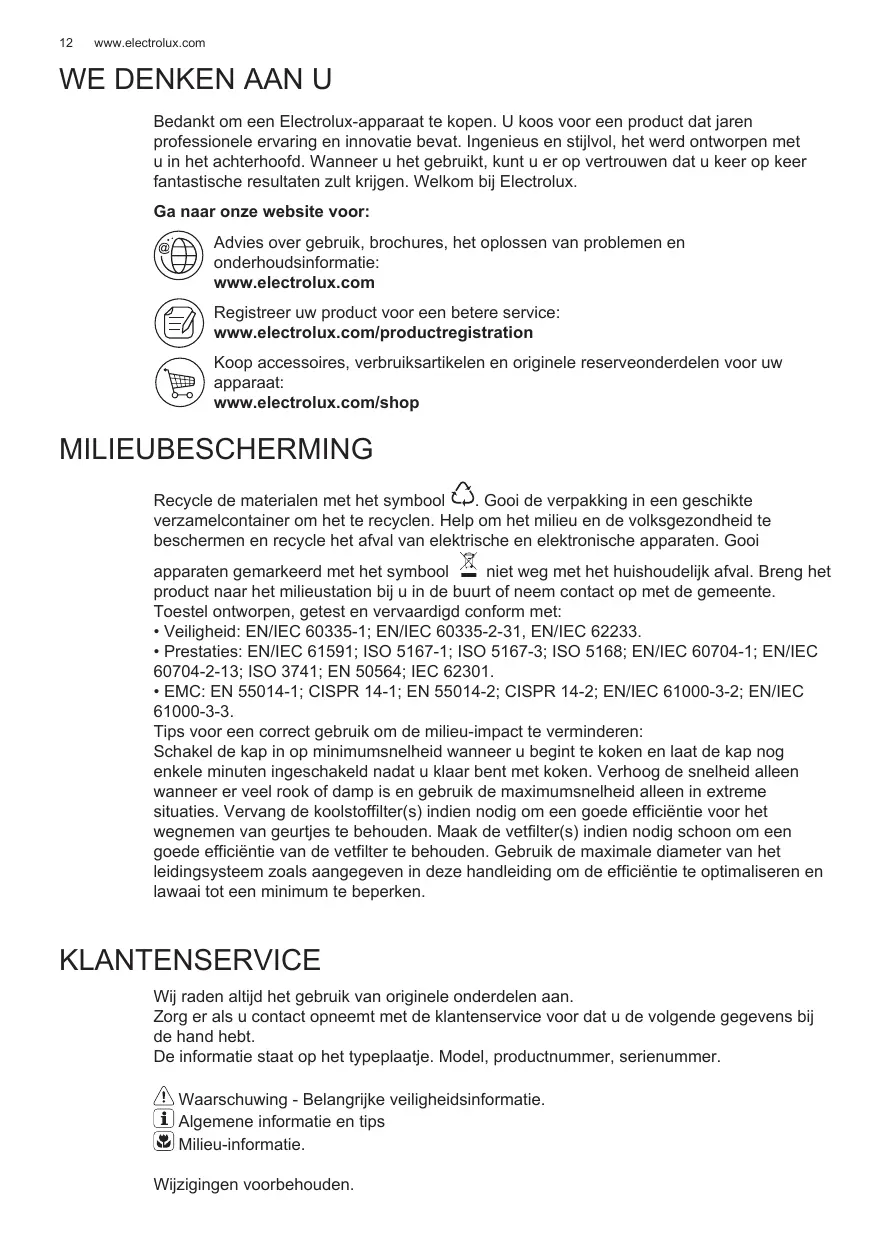

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com

Registreer uw product voor een betere service: www.electrolux.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop

MILIEUBESCHERMING

Recycle de materialen met het symbool 📊. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi

apparaten gemarkeerd met het symbool ☒ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. Toestel ontworpen, getest en vervaardigd conform met:

• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Tips voor een correct gebruik om de milieu-impact te verminderen:

Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u klaar bent met koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstofffilter(s) indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

KLANTENSERVICE

Wij raden altijd het gebruik van originele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt.

De informatie staat op het typeplaatje. Model, productnummer, serienummer.

⚠ Waarschuwing - Belangrijke veiligheidsinformatie.
i Algemene informatie en tips
Milieu-informatie.

Wijzigingen voorbehouden.

Let op! Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik.

⚠ Waarschuwing! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Let op! De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen

voorzien door de plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen. ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

⚠️ Opgelet! Indien de schroeven en bevestigingssystemen niet in overeenstemming met deze instructies gemonteerd zijn kan dit leiden tot elektrische gevaren.

2. GEBRUIK

De kap is ontwikkeld om rook en kookdampen af te zuigen. In het bijgesloten montageboekje is aangegeven welke uitvoering mogelijk is voor het model in Uw bezit: in de afzuigversie met afvoer naar buiten ⏻ of in de filtrerende versie met luchtcirculatie ⏻ .

3. HET INSTALLEREN

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

⚠️ Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

ONDERHOUD

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Attentie! Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

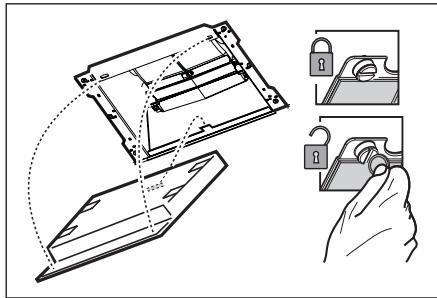

Vetfilter - Het metalen vetfilter moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Type 15 - NIET wasbaar koolstofffilter De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de

filter minstens om de 4 maanden vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

1. ON/OFF lichten
2. OFF motoren
3. • 1. • 1. Zuigkracht laagste (3.), middelste (4.), maximale (5.). In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.
             We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

VERLICHTING

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Vervang het kapotte lampje.

Gebruik alleen halogeen kaarslampjes E14 28W, ∅35mm.
