Marca	Electrolux
Modelo	EFH9046
Tipo de producto	Campana extractora
Uso	Doméstico
Alimentación eléctrica	230 V ~ 50 Hz
Número de velocidades	3 (mínima, media, máxima)
Iluminación	Bombilla halógena tipo vela, ∅35 mm, E14, 28 W
Distancia mínima sobre una cocina eléctrica	50 cm
Distancia mínima sobre una cocina de gas o mixta	65 cm
Filtro antigrasa	Lavable en lavavajillas (ciclo rápido, baja temperatura) o a mano con detergente neutro
Frecuencia de limpieza del filtro antigrasa	1 vez al mes
Filtro de carbón activo	No lavable, reemplazar cada 4 meses como máximo
Tipo de evacuación	Aspiración externa o recirculación interna (según versión)
Control	Panel de control con control de iluminación y velocidad de aspiración
Seguridad	Disyuntor normalizado para desconexión completa; uso de guantes durante el mantenimiento
Servicio postventa	Piezas de repuesto originales; contactar al servicio con modelo, PNC y número de serie
Normas de seguridad aplicadas	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233
Normas de rendimiento aplicadas	EN/CEI 61591, ISO 5167, EN/CEI 60704, ISO 3741, EN 50564, CEI 62301
Normas EMC aplicadas	EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/CEI 61000-3-2, EN/CEI 61000-3-3

Preguntas frecuentes - EFH9046 ELECTROLUX

¿Cuál es la distancia mínima entre la campana y la cocina?

Para una cocina eléctrica, la distancia mínima es de 50 cm. Para una cocina de gas o mixta, es de 65 cm. Si las instrucciones del fabricante de la cocina indican una distancia mayor, respete esa.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, a mano o en lavavajillas a baja temperatura y ciclo rápido. El lavado en lavavajillas puede decolorar el filtro pero sin alterar su rendimiento.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo es no lavable y debe reemplazarse como máximo cada 4 meses, o antes según el uso y la regularidad de la limpieza del filtro de grasa.

¿Puedo usar la campana sin el filtro de grasa?

No, la campana nunca debe usarse sin que la rejilla esté montada correctamente. El filtro de grasa es esencial para evitar riesgos de incendio.

¿Qué hacer si la bombilla de la campana no funciona?

Desconecte el aparato de la red eléctrica, asegúrese de que la bombilla esté fría, luego reemplácela por una bombilla halógena tipo vela de diámetro ∅35 mm, casquillo E14 y potencia 28 W.

¿Cómo reducir el impacto ambiental de la campana?

Encienda la campana a velocidad mínima durante la cocción y déjela funcionar unos minutos después. Use las velocidades altas solo en caso de fuerte producción de humo. Limpie o reemplace los filtros regularmente para mantener la eficiencia.

¿Por qué la campana debe desconectarse antes de la limpieza?

Por razones de seguridad, antes de cualquier operación de limpieza o mantenimiento, desconecte la campana del circuito eléctrico retirando el enchufe o apagando el interruptor general para evitar cualquier riesgo de descarga eléctrica.

¿Qué productos de limpieza usar para la campana?

Use un paño humedecido con un detergente líquido neutro. Nunca use productos abrasivos ni alcohol, ya que podrían dañar la superficie.

¿Puede usarse la campana sin evacuación exterior?

Sí, la campana puede funcionar en versión recirculación interna con un filtro de carbón, que filtra los olores antes de devolver el aire a la cocina. Consulte el manual de instalación para conocer la versión de su modelo.

¿Qué hacer si la campana no se enciende?

Verifique que la campana esté correctamente enchufada y que el interruptor general no esté apagado. Si el problema persiste, contacte al servicio postventa con el modelo, el PNC y el número de serie (que se encuentra en la placa de características).

MANUAL DE USUARIO EFH9046 ELECTROLUX

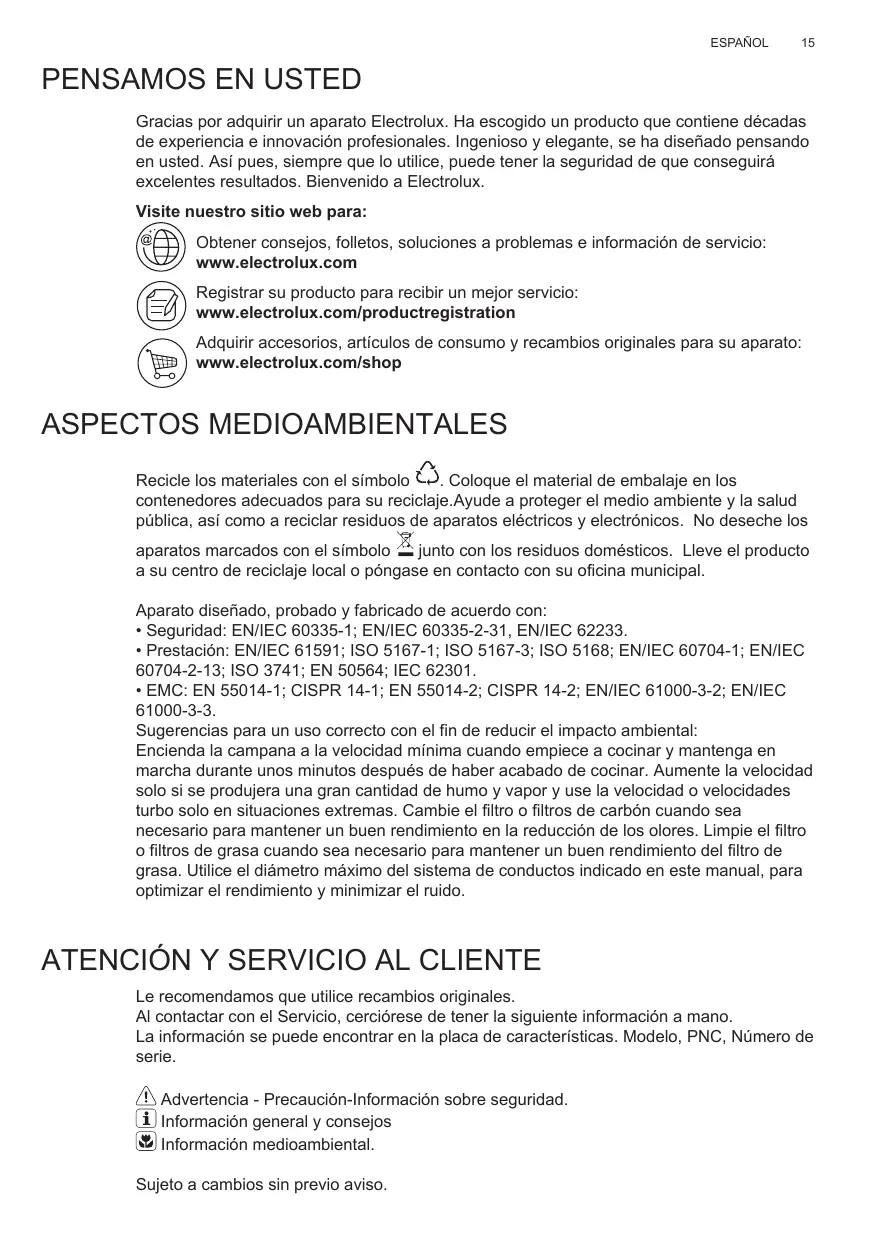

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá excelentes resultados. Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.electrolux.com

Registrar su producto para recibir un mejor servicio: www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo 📊. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugerencias para un uso correcto con el fin de reducir el impacto ambiental:

Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.

La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad.
i Información general y consejos
Información medioambiental.

Sujeto a cambios sin previo aviso.

1. INSTRUCCIONES DE SEGURIDAD

Precaución! Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.
Advertencia! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. Nunca utilizar la campana sin la parrilla correctamente montada!

La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

⚠ Precaución! Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de

seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios. No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito. Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Advertencia! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica.

2.USO

La campana sirve para aspirar los humos y vapores derivantes de la cocción. .

En el folleto de instalación adjunto viene indicada cuál versión es posible utilizar para el modelo en vuestra posesión entre la versión aspirante a evacuación externa

o filtrante a recírculo interno

3. INSTALACIÓN

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

MANTENIMIENTO

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

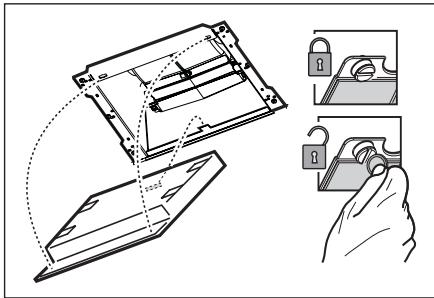

Type 15 - Filtro al carbón activo NO lavable

- La saturación del carbòn activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses. NO puede lavarse o reciclarse.

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. ON/OFF luces.

2. OFF motores.

3. • 1. • 1. Potencia de aspiración mínima (3), media (4), máxima (5).

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

ILUMINACIÓN

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas asegúrese de que esten frías.

Sustituir la lámpara dañada

Utilizar sólo lámparas halógenas con forma a vela ∅35mm E14 28W.
