Märke	Electrolux
Modell	EFH9046
Produkttyp	Köksfläkt
Användning	Hushåll
Strömförsörjning	230 V ~ 50 Hz
Antal hastigheter	3 (minimum, medel, maximum)
Belysning	Halogenlampa, ljusform, ∅35 mm, E14, 28 W
Minsta avstånd ovanför en elektrisk spis	50 cm
Minsta avstånd ovanför en gas- eller kombinationsspis	65 cm
Fettfilter	Diskmasksäkert (snabbt program, låg temperatur) eller handdisk med neutralt rengöringsmedel
Rengöringsfrekvens för fettfilter	1 gång per månad
Aktivt kolfilter	Kan inte tvättas, byt ut högst var 4:e månad
Typ av utblås	Extern utsugning eller intern recirkulation (beroende på version)
Kontroll	Kontrollpanel med belysnings- och sugkraftskontroll
Säkerhet	Standardbrytare för fullständig frånkoppling; använd handskar vid underhåll
Kundservice	Originalreservdelar; kontakta service med modell, PNC och serienummer
Tillämpade säkerhetsnormer	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233
Tillämpade prestandanormer	EN/CEI 61591, ISO 5167, EN/CEI 60704, ISO 3741, EN 50564, CEI 62301
Tillämpade EMC-normer	EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/CEI 61000-3-2, EN/CEI 61000-3-3

Vanliga frågor - EFH9046 ELECTROLUX

Vad är det minsta avståndet mellan fläkten och spisen?

För en elektrisk spis är det minsta avståndet 50 cm. För en gas- eller kombinationsspis är det 65 cm. Om spistillverkarens instruktioner anger ett större avstånd, följ det.

Hur rengör jag fettfiltret?

Fettfiltret ska rengöras en gång per månad med icke-aggressiva rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbt program. Diskning i diskmaskin kan bleka filtret men påverkar inte prestandan.

När måste kolfiltret bytas?

Aktivt kolfilter är inte tvättbart och måste bytas ut högst var 4:e månad, eller tidigare beroende på användning och hur ofta fettfiltret rengörs.

Kan jag använda fläkten utan fettfiltret?

Nej, fläkten får aldrig användas utan att gallret är korrekt monterat. Fettfiltret är avgörande för att förhindra brandrisk.

Vad gör jag om fläktens lampa inte fungerar?

Koppla bort apparaten från elnätet, se till att lampan är kall, och byt ut den mot en halogenlampa, ljusform med diameter ∅35 mm, sockel E14 och effekt 28 W.

Hur minskar jag fläktens miljöpåverkan?

Slå på fläkten på lägsta hastighet under tillagning och låt den gå några minuter efteråt. Använd höga hastigheter endast vid kraftig rökutveckling. Rengör eller byt filter regelbundet för att bibehålla effektiviteten.

Varför måste fläkten kopplas bort före rengöring?

Av säkerhetsskäl, före rengöring eller underhåll, koppla bort fläkten från elnätet genom att dra ur kontakten eller stänga av huvudströmbrytaren för att undvika risk för elektrisk stöt.

Vilka rengöringsprodukter ska jag använda för fläkten?

Använd en fuktad trasa med neutralt flytande rengöringsmedel. Använd aldrig slipande medel eller alkohol, eftersom de kan skada ytan.

Kan fläkten användas utan extern avluftning?

Ja, fläkten kan fungera i intern recirkulation med ett kolfilter, som filtrerar lukter innan luften återförs till köket. Se installationsmanualen för att veta vilken version din modell har.

Vad gör jag om fläkten inte startar?

Kontrollera att fläkten är korrekt ansluten och att huvudströmbrytaren inte är avstängd. Om problemet kvarstår, kontakta kundservice med modell, PNC och serienummer (finns på typskylten).

BRUKSANVISNING EFH9046 ELECTROLUX

SV Användningshandbok

NO Bruksveiledning

FI Käyttöohjeet

DA Brugsvejledning

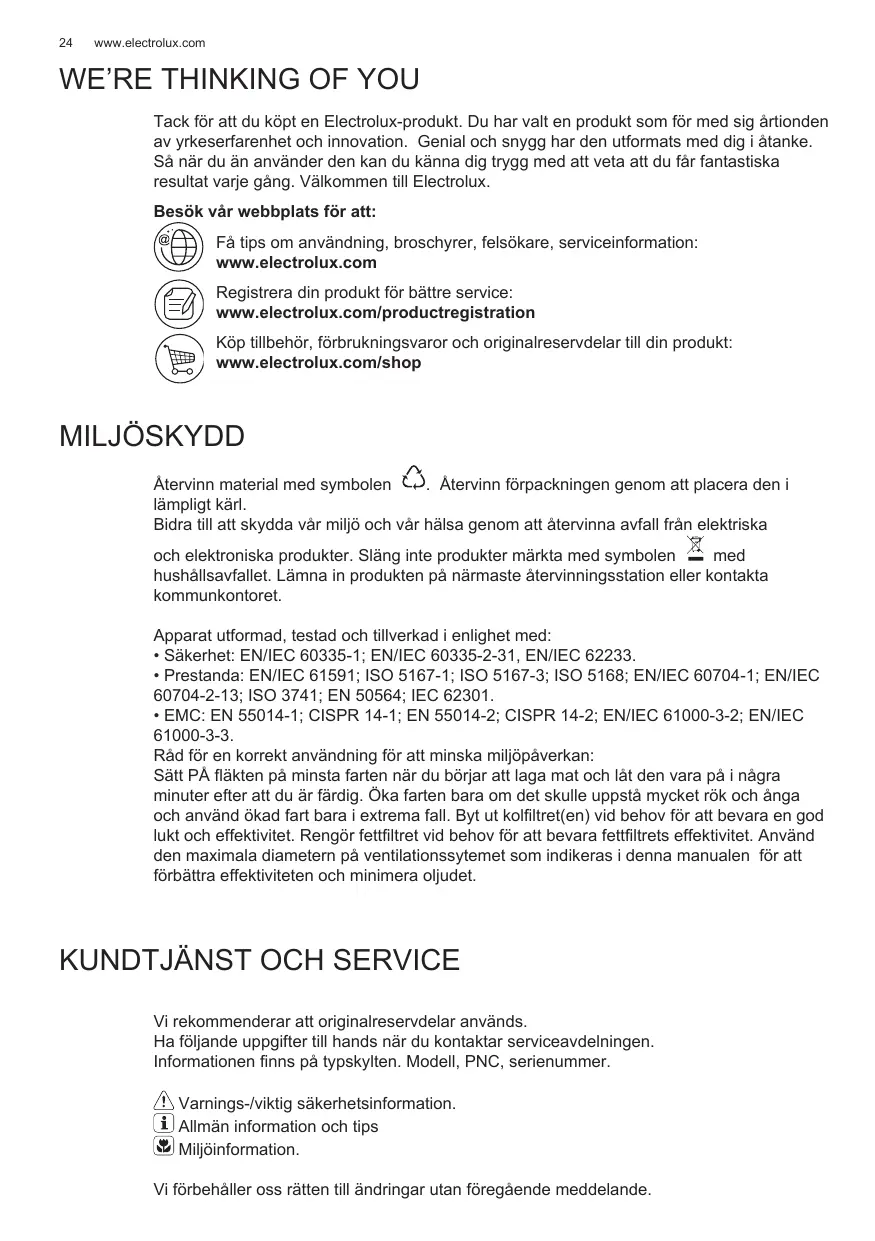

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen ☒ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Råd för en korrekt användning för att minska miljöpåverkan:

Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

⚠️ Varnings-/viktig säkerhetsinformation.

i Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1.⚠️SÄKERHETSFÖRESKRIFTER

⚠ Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall

de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2.ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till.

De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3.INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

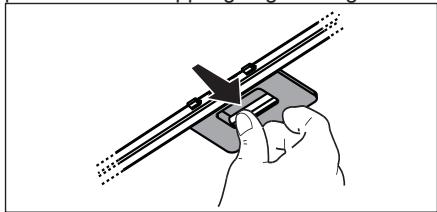

Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

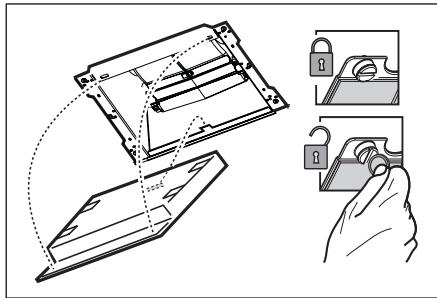

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst

var 4 månad.

Filtret kan återanvändas

INTE

rengöras

eller

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

1. ON/OFF belysning

2. OFF motorer

3. • 1. • 1. Låg utblåseffekt (3.), medelhög (4.), hög (5.).

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt den trasiga lampan.

Använd enbart halogena kronljuslampor ∅35mm E14 28W.
