Marca	Electrolux
Modelo	EFH9046
Tipo de produto	Coifa
Uso	Doméstico
Alimentação elétrica	230 V ~ 50 Hz
Número de velocidades	3 (mínimo, médio, máximo)
Iluminação	Lâmpada halógena tipo vela, ∅35 mm, E14, 28 W
Distância mínima acima de um fogão elétrico	50 cm
Distância mínima acima de um fogão a gás ou misto	65 cm
Filtro anti-gordura	Lavável em máquina de lavar louça (ciclo rápido, baixa temperatura) ou à mão com detergente neutro
Frequência de limpeza do filtro anti-gordura	1 vez por mês
Filtro de carvão ativado	Não lavável, a substituir a cada 4 meses no máximo
Tipo de evacuação	Aspiração externa ou recirculação interna (conforme versão)
Comando	Painel de controle com comando de iluminação e velocidade de aspiração
Segurança	Disjuntor normalizado para desconexão total; uso de luvas durante a manutenção
Serviço pós-venda	Peças de reposição originais; contactar o serviço com modelo, PNC e número de série
Normas de segurança aplicadas	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normas de desempenho aplicadas	EN/IEC 61591, ISO 5167, EN/IEC 60704, ISO 3741, EN 50564, IEC 62301
Normas EMC aplicadas	EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/IEC 61000-3-2, EN/IEC 61000-3-3

Perguntas frequentes - EFH9046 ELECTROLUX

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Se as instruções do fabricante do fogão especificarem uma distância maior, respeite essa distância.

Como limpar o filtro anti-gordura?

O filtro anti-gordura deve ser limpo uma vez por mês com detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode descolorir o filtro, mas sem alterar seu desempenho.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado é não lavável e deve ser substituído no máximo a cada 4 meses, ou antes, dependendo do uso e da regularidade da limpeza do filtro de gordura.

Posso usar a coifa sem o filtro de gordura?

Não, a coifa nunca deve ser usada sem que a grelha esteja montada corretamente. O filtro de gordura é essencial para evitar riscos de incêndio.

O que fazer se a lâmpada da coifa não funcionar mais?

Desconecte o aparelho da rede elétrica, certifique-se de que a lâmpada está fria, e substitua-a por uma lâmpada halógena tipo vela de diâmetro ∅35 mm, casquilho E14 e potência 28 W.

Como reduzir o impacto ambiental da coifa?

Ligue a coifa na velocidade mínima durante o cozimento e deixe-a funcionar por alguns minutos depois. Use as velocidades altas apenas em caso de forte produção de fumaça. Limpe ou substitua os filtros regularmente para manter a eficiência.

Por que a coifa deve ser desconectada antes da limpeza?

Por razões de segurança, antes de qualquer operação de limpeza ou manutenção, desconecte a coifa do circuito elétrico retirando a ficha ou cortando o interruptor geral para evitar risco de choque elétrico.

Quais produtos de limpeza usar para a coifa?

Use um pano umedecido com um detergente líquido neutro. Nunca use produtos abrasivos ou álcool, pois podem danificar a superfície.

A coifa pode ser usada sem evacuação externa?

Sim, a coifa pode funcionar em versão recirculação interna com um filtro de carvão, que filtra os odores antes de devolver o ar à cozinha. Consulte o manual de instalação para saber a versão do seu modelo.

O que fazer se a coifa não ligar?

Verifique se a coifa está corretamente ligada e se o interruptor geral não está desligado. Se o problema persistir, contacte o serviço pós-venda com o modelo, o PNC e o número de série (presentes na placa de identificação).

MANUAL DE UTILIZADOR EFH9046 ELECTROLUX

PT Livro de instruções para utilização

IT Libretto di uso

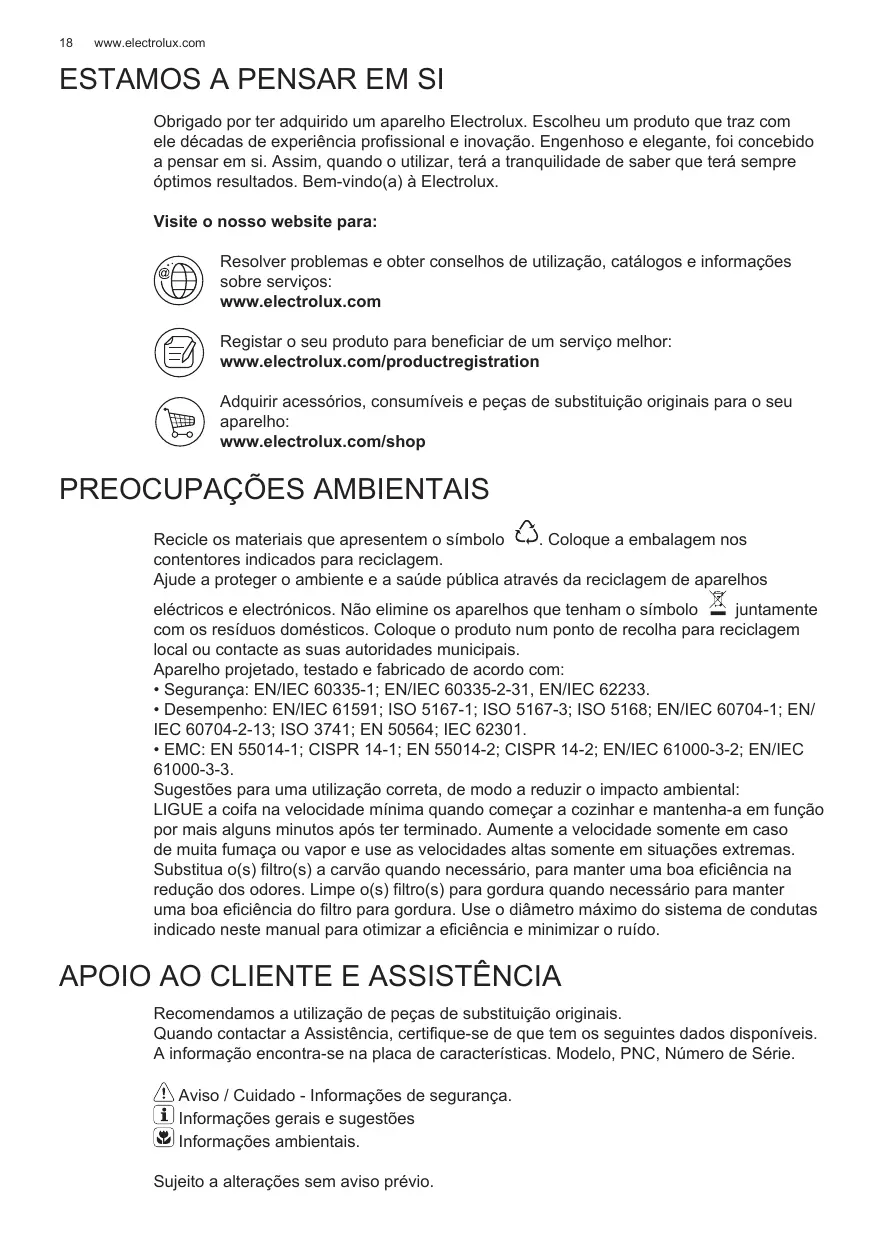

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que terá sempre óptimos resultados. Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

Recicle os materiais que apresentem o símbolo 📊. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

LIGUE a coifa na velocidade mínima quando começar a cozinhar e mantenha-a em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas.

Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) para gordura quando necessário para manter uma boa eficiência do filtro para gordura. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.
i Informações gerais e sugestões
Informações ambientais.

Sujeito a alterações sem aviso prévio.

1. INSTRUÇÕES DE SEGURANÇA

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos.

Advertência! Não conectar o aparelho à rede elétrica enquanto a instalação não tiver sido totalmente completada. Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade. O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também à às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser de ser auxiliadas por alguém que tenha com conhecimento e capacidade competência para utilizar o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha esteja corretamente montada! A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

⚠ Cuidado! As partes externas podem aquecer-se notávelmente quando forem usadas com os aparelhos de cocção. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a

descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio. A coifa não de ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico. Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

⚠️ Atenção! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.

2.USO

O exaustor serve para sugar a fumaça e vapores da cozinha.

No manual de instalação que acompanha o aparelho, vem indicado qual versão é possível utilizar para o modelo no seu poder entre a versão aspirante com

evacuação ao exterior ou a filtragem com recirculação interna.

3.INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

⚠️ Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao serviço de assistência técnica.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica. O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras). Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

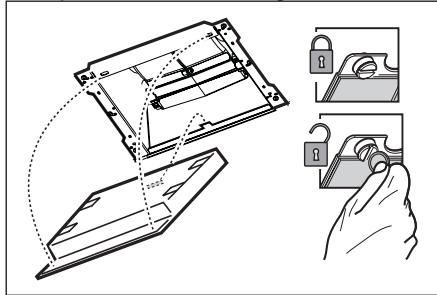

Filtro de gordura - O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Type 15 - Filtro de carvão activo NÃO lavável

A saturação do filtro de carvão activado se verifica após um uso mais ou menos

prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado.

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes
2. OFF motores
3. • 1. • 1. Potência mínima de aspiração (3.), média (4.), máxima (5.). Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

ILUMINAÇÃO

Desligar o aparelho da rede elétrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Substituir a lâmpada danificada. Usar somente lâmpadas de halogéneo 28W ∅35mm vela E14.
