GEBRUIKSAANWIJZING RUBIK FALMEC

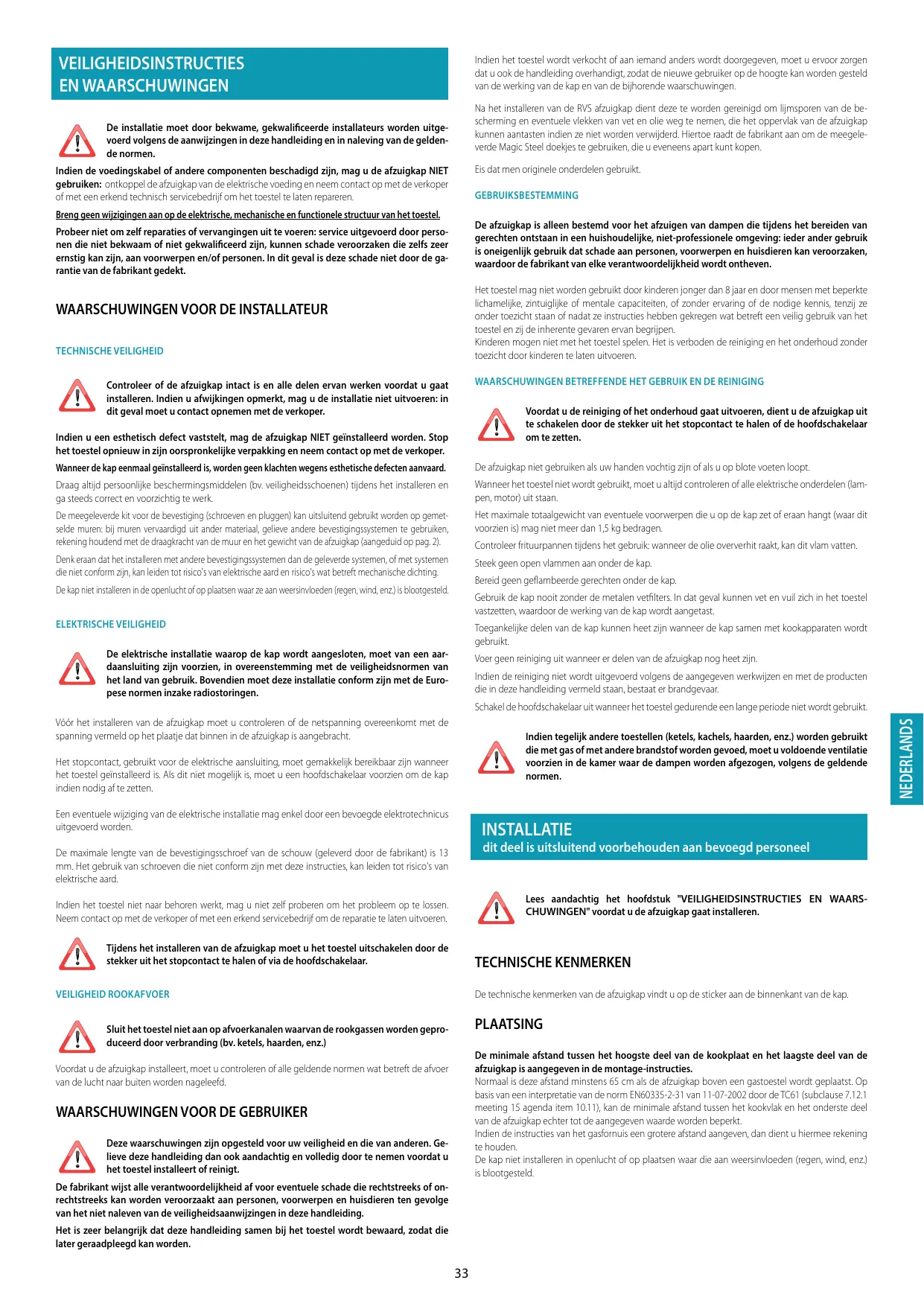

VEILIGHEIDSINSTRUCTIES EN WAARSCHUWINGEN De installatie moet door bekwame, gekwalificeerde installateurs worden uitge- voerd volgens de aanwijzingen in deze handieiding en in naleving van de gelden- de normen. Indien de voedingskabel of andere componenten beschadigd zijn, mag u de afzuigkap NIET gebruiken: ontkappel de afzuigkap van de elekrische voeding en neem contact op met de verkoper af met een erkend technisch servicebedrif om het toestel te laten repareren. Bren n aan op de elektrische, mechanische en functionele structuur van het toestel Probeer niet om zelfreparaties of vervangingen uit te voeren: service uitgevoerd door perso- nen die niet bekwaam of niet gekwalificeerd zijn, kunnen schade veroorzaken die zelfs zeer ig kan zijn, aan voorwerpen en/of personen. In dit geval is deze schade niet door de ga- rantie van de fabrikant gedekt.

Indien u een esthetisch defect vaststelt, mag de afzuigkap NIET geinstalleerd worden. Stop hettoestel opnieuw in zijn corspronkelike verpakking en neem contact op met de verkoper. Controleer of de afzuigkap intact is en alle delen ervan werken voordat u gaat installeren. Indien u afwijkingen opmerkt, mag u de install ‘dit geval moet u contact opnemen met de verkoper. Wanneer de kap eenmaal geinstallerdis, worden gen klachten wegensesthetische defecten aanvaard. Draag altjd persoonlike beschermingsmicdelen (bv veiligheidsschoenen) tjdens het installeren en ga steeds correct en voorzichtig te werk. De meegeleverde kit voor de bevestiging (schroeven en pluggen) kan uitsuitend gebruikt worden op gemet selde muren: bij muren vervaardigd uit ander materaal gelieve andere bevestigingssystemen te gebruiken rekening houdend met de draagkracht van de muur en het gewicht van de afzuigkap (aangeduid op pag. 21 Denkeraan dat het instaleren met andere bevestigingssystemen dan de geleverde systemen, ofmet systemen die niet conform zijn, an leiden tt isico's van elektrische aard en iicos wat betreft mechanische dichting De kap niet instllern in de openlucht op platsen waar z aan eesinvloeden (regen ind, enz) is blootgesteld ELEKTRISCHE VEILIGHEID

Véér het installeren van de afzuigkap moet u controleren of de netspanning overeenkomt met de spanning vermeld op het plate dat binnen in de afzuigkap is aangebracht. De elektrische installatie waarop de kap wordt aangesloten, moet van een aar- daansluiting zijn voorzien, in overeenstemming met de veiligheidsnormen van het land van gebruik. Bovendien moet deze installatie conform zijn met de Euro- pese normen inzake radiostoringen. Het stopcontact, gebruikt voor de elektrische aansluiting, moet gemakkeljk berekbaar zin wanneer het toestel geinstalleerd is Al dit niet mogelik is, moet u een hoofdschakelaar voorzien om de kap indien nodig afte zetten. Een eventuele wiiging van de elektrische installatie mag enkel door een bevoegde elektrotechnicus uitgevoerd worden. De maximale lengte van de bevestigingsschroef van de schouw (geleverd door de fabrikant) is 13 mm. Het gebruik van schroeven die niet conform zijn met deze instructis, kan leiden tot risico's van elektrische aa Indien het toestel niet naar behoren werkt, mag u niet zelf proberen om het probleem op te lossen. NNeem contact ap met de verkoper of met een erkend servicebedrif om de reparatie te laten uitvoeren.

Voordat u de afzuigkap installeert, moet u controleren of alle geldendie normen wat betreft de afvoer van de lucht naar buiten worden nageleed Tijdens het installeren van de afzuigkap moet u het toestel uitschakelen door de stekker it het stopcontact te halen of via de hoofdschakelaar. Sluit het toestel niet aan op afvoerkanalen waarvan de rookgassen worden gepro- duceerd door verbranding (bv. ketels, haarden, enz.)

WAARSCHUWINGEN VOOR DE GEBRUIKER

Deze waarschuwingen zijn opgesteld voor uw veiligheid en die van anderen. Ge- lieve deze handieiding dan ook aandachtig en volledig door te nemen voordat u het toestelinstalleert of reinigt. nt wijst alle verantwoordelikheid af voor eventuele schade die rechtstreeks of on- rechtstreeks kan worden veroorzaakt aan personen, voorwerpen en huisdieren ten gevolge van het niet naleven van de veiligheidsaanwijzingen in deze handleiding. Het is zeer belangrjk dat deze handleiding samen bij het toestel wordt bewaard, zodat die later geraadpleegd kan worden.

Indien het toestel wordt verkocht of aan iemand anders wordt doorgegeven, mot u ervoor zorgen dat u ook de handieiding averhandigt, odat de nieuwe gebruiker op de hoogte kan worden gesteld van de werking van de kap en van de bijhorende waarschuwingen. Na het installeren van de RVS afuigkap dient deze te worden gereinigd om limsporen van de be: scherming en eventuele viekken van vet en olie weg te nemen, die het opperviak van de afzuigkap Kunnen aantasten indien ze niet worden vervijderd. Hiertoe raad de fabrkant aan om de meegele verde Magic Steel doekjes te gebruiken, die u eveneens apart kunt kopen Eis dat men originele onderdelen gebruikt. GEBRUIKSBESTEMMING De afzuigkap is alleen bestemd voor het afzuigen van dampen die tijdens het bereiden van gerechten ontstaan in een huishoudelijke, niet-professionele omgeving:ieder ander gebruik is oneigenlik gebruik dat schade aan personen, voorwerpen en huisdieren kan veroorzaken, waardoor de fabrikant van elke verantwoordelikheid wordt ontheven. Het toestel mag niet worden gebruikt door kinderen jonger dan 8 jaar en door mensen met beperkte lichamelike, zintuiglike of mentale capaciteiten, of zonder ervarng of de nodige kennis, tenzi ze andertoezicht staan of nadt ze instructies hebben gekregen wat betreft een vellig gebruik van het tosstel en zj de inherente gevaren ervan begripen. Kinderen magen niet met het toestel spelen, Het is verboden de reiniging en het onderhoud zonder toezicht door kinderen te laten uitvaeren. WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING

De afzuigkap niet gebruiken als uw handen vochtig in of als u op blate voeten loopt. Voordat u de reiniging of het onderhoud gaat uitvoeren, dent u de afzuigkap uit te schakelen door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten. Wanneer het toestel niet wordt gebruikt, moet u altijd controleren of alle elektrische onderdelen (lam- pen, motor it tan Het maximale totaalgewicht van eventuele voonwerpen die u op de kap zet of eraan hangt (waar dit voorzien is) mag niet meer dan 1,5 kg bedragen. Contraleer frituurpannen tjdens het gebruik:wanneer de olie oververhi raakt, kan dit viam vatten. Steek geen open vlammen aan onder de kap. Bereïd geen geflambeerde gerechten ander de kap. Gebruk de kap nooit zonder de metalen vetflters. In dat geval kunnen vet en vui zich in het toestel vastzetten, waardoor de werking van de kap wordt aangetast. Toegankeljke delen van de kap kunnen heet zin wanneer de kap samen met kookapparaten wordt gebruikt Voer geen reiniging uit wanneer er delen van de afzuigkap nog heet zijn Indien de reiniging niet wordt uitgevoerd volgens de aangegeven werkwijzen en met de producten die in deze handieiding vermeld staan, bestaat er brandgevaar. Schakel de hoofdschakelaar uit wanneer het toestel gedurende een lange periode niet wordt gebruikt Indien tegelijk andere toestellen (ketels, kachels, haarden, enz) worden gebruikt die met gas of met andere brandstof worden gevoed, moet u voldoende vent voorzien in de kamer waar de dampen worden afgezogen, volgens de geldende normen. INSTALLATIE dit deel is uitsluitend voorbehouden aan bevoegd personeel

TECHNISCHE KENMERKEN Lees aandachtig het hoofdstuk "VEILIGHEIDSINSTRUCTIES EN WAARS- CHUWINGEN" voordat u de afzuigkap gaat installeren. De technische kenmerken van de afuigkap vindt u op de sticker aan de binnenkant van de kap. PLAATSING De minimale afstand tussen het hoogste deel van de kookplaat en het laagste deel van de afzuigkap is aangegeven in de montage-instructies. Normaal s deze afstand minstens 65 cm als de afzuigkap boven een gastoestel wordt geplaatst. Op basis van gen interpretatie van de norm ENS0335-2-31 van 11-07-2002 door de TCB (subclause 7.12.1 meeting 15 agenda item 10.11), kan de minimale stand tussen het kookviak en het onderste deel van de afzuigkap echter tot de aangegeven waarde worden beperkt. Indien de instructies van het gasfomuis een grotere stand aangeven, dan dient u hiermee rekening te houden. De kap niet installeren in openlucht of op plaatsen waar die aan weersindoeden (regen, wind, enz) is blootgesteld NEDERLANDS

ELEKTRISCHE AANSLUITING {Uitsluitend voorbehouden aan personeel, gekwr ceerd voor de aansluiting) Ontkoppel de afzuigkap van het elektriciteitsnet voordat u handelingen gaat uitvoe- ren. Zorg ervoor dat de draden in de kap niet worden afgesloten of doorgesneden: anders contact opnemen met het dichtst bijzijnde servicebedrijf. Wendt u tot gekwalificeerd personeel om de elektrische aansluiting te laten uitvoeren. De aansluiting dient plaats te vinden in overeenstemming met de wettelike voorschriften die van kracht zijn. Voardat de afzuigkap ap het elektriciteitsnet wardt aangesloten, moet u cantraleren of + de netspanning overeenstemt met de spanning, vermeld op het etiket in de afzuigkap: + de elektrische installatie voldoet aan de normen en de belasting kan verdragen (raadpleeg het plaatje met technische kenmerken in de kap), + de voedingsstekker en -kabel niet in contact komen met temperaturen die hoger liggen dan 70

+ de voedingsinstallatie is uitgerust met een effciènte, correcte aarde-aansluiting, in overeenstem. ming met de geldende normen: + het gebruikte stopcontact gemakkelik bereikbaar is ls de afuigkap is geinstalleerdl. In geval van: + toestellen metkabelzonder stekker:een "genormaliseerde”stekker gebruiken. De draden moeten als volgt aangesloten worden: geel-groen voor de aarde, blauwr voor neutraal en bruin voor de fase. De stekker dient op een passend stopcontact aangesloten te worden. + afzuigkappen niet voorzien van een voedingskabel en stekker waarmee ze van het stroomnet afgesloten kunnen worden, met een openingsafstand tussen de contacten die in de omstandig: heden van overspanningscategore Il een volledige uitschakeling mogelik maakt Deze afsluitingsapparatuur moet voorzien worden op het voedingsnet, in overeenstemming met de installtienormen. De geelgroene aardkabel mag niet door de schakelaar worden onderbroken. De fabrikant wist alle verantwoordeljkheid af indien de veiligheidsnormen niet worcien nageleefd ROOKAFVOER

AFZUIGKAP MET AFVOER NAAR BUITEN

Bi deze uitvoering wordt de geur en de damp via een afvoerbuis naar buiten afgevoerd Hiervoor dient de motoropening van de afzuigkap dmv een buis aangesloten te worden De afvoerbuis dient te voldoen aan het volgende: een diameter die niet kleiner mag zijn dan die van de uitblaas van de motor. een lichte helling naar beneden (val) om te vermiden dat de condens naar de motor terugvloeit. 20 wweinig mogelik bochten gebruiken. een zo mogelijk minimum lengte kanaal noodzakelik om trlingen te vermiden en te voorkomen dat het afzuigvemogen vermindert Als de afvoer door koude omgevingen gaat,dient deze geisoleerd te worden. Bi motoren van 800m/h of meer is een terugslagklep aanwezig om terugstroming van de buiten- lucht te vermijden. Aanvulling voor Duitsland! Wanneer de afzuigkap gebruikt wordt in combinatie met een ander energiesysteer, mag de negatieve druk in de kamer niet meer dan 4 Pa (4 x 10-5 ban bedragen. Gebruik van een contactschakelaar verplcht. KAP MET INTERNE CIRCULATIE (FILTERKAP) Bi deze versie gaat de lucht door de actieve koolstofilter om gezuiverd te worden. Controleer of de actieve kaalstofiters in de kap of motor geplaatst zin. Als dit niet het geval is, moet u ze aanbrengen zoals aangegeven in de monta ge-instructies. Voor deze versie dient de terugslagklep niet gemonteerd te worden: AÎs ze op de uitblazs- opening van de motor aanwezig is, dent ze verwijderd te worden.

MONTAGE-INSTRUCTIES dit deelis uitsluitend voorbehouden aan bevoegd personeel De afzuigkap kan op verschillende manieren gebruikt worden. De algemene punten gelden voor elke installatie. Volg echter de punten die over- eenstemmen met de gewenste install

WERKING WANNEER DIENST DE KAP INGESCHAKELD TE WORDEN? Zet de afzuigkap minstens een minuut aan voordat u gaat koken. Dit bevordert de luchtstroom om de dampen naar het aanzuigoppervk te leiden. Na het koken dient u de afuigkap in werking te laten tot alle dampen en geuren volledig zin weg gezogen:via de timer kunt u eventueel de uitschakeling van de afzuigkap instellen zodat deze na 15 minuten automatisch uitgaat WELKE SNELHEID DIENT U TE KIEZEN? Isnelheid: houci met laag energieverbruik de lucht zuiver. j normale gebruiksomstandigheden. bij aanwezigheid van een sterke geur en veel damp. voor een selle verwijdering van geuren en dampen. Il snelheid: WANNEER DIENT U DE FILTERS TE WASSEN OF TE VERVANGEN? De metalen fiers dienen om de 30 uren gereinigd worden. Vervang de actieve koolstofilers dienen om de 3-4 maanden vervangen te worden, al naargelang het gebruik van de afzuigkap. Voor verdere details kunt u het hoofdstuk "ONDERHOUD” rzadplegen. ELEKTRONISCHE BEDIENINGSPANEEL

ns Los | ne | ms | | Bi de inschakeling start de kap op de snelheid die bij de vorige uitschakeling werd vastgelegd

De snelheden worden door de led op Snelheidstoename van 1 tot 4 de toetsen gesignaleerd De snelheid 4 is uitsluitend voor een paar minuten actief, vervolgens wordt de snelheid 3 geactiveerd.

Snelheid 1 Snelheid 2 Snelheid 3 Snelheidsafname van 4 tot 1 Snelheid 4 led "4" knipperlicht} In-/uitschakeling licht TIMER (knipperende rode Led) Automatische uitschakeling na 15 min. De functie wordt gedeactiveerd (rode led uit) als: als nogmaals op de TIMER toets wordt gedrukt (1. als op de ON/OFF toets wordt gedrukt FILTERALARM (Rode led met (#4) uit) Onderhoud vetflters na ongeveer 30 bedrijfsuren. Druk 9) 3 seconden om de uurteller te resetten.

ONDERHOUD Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u de af- zuigkap uit te schakelen door de stekker uit het stopcontact te halen of de hoofdschakelaar te bedienen. Gebruik geen reinigingsmiddelen met schurende, zure of corrosieve stof- fen of doeken die krassen kunnen veroorzaken. Een constant onderhoud garandeert een goede werking en een blivend goed rendement. Besteed bijzondere aandacht aan de metalen vetfilters: door deze filters en hun houders frequent te reinigen, wordt ophoping van antvlambaar vet in de kap vermeden.

REINIGING EXTERNE OPPERVLAKKEN

Het is aanbevolen om de externe opperviakken van de kap minstens om de 15 dagen te reinigen, om te voorkomen dat oliehoudende of vette stoffen zich kunnen vastzetten. Voor de reiniging van de kap, die van geborsteld roestvast staal is, raadt de fabrikant aan om "Magic Steel” doekjes te gebruiken. Anders kan een vochtige doek gebruikt worden lichties gedrenkt in een vloeibaar neu- traal oplosmiddel of gedenatureerde alcohol Eindig de reiniging door zorgvuldig na te spoelen en met zachte doeken te drogen. Gebruik niet teveel water in de buurt van het toetsenbord en de ver ting, om te vermijden dat het vocht de elektronische onderdelen bereikt. De glazen panelen mogen alleen met specifieke schoonmaakproducten worden gereinigd, die niet corrosief zin en niet schuren, met behulp van een zachte doëk De fabrikant wist alle verantwoordelikheid af wanneer deze instructies niet worden na- geleefd

REINIGING INTERNE OPPERVLAKKEN

Hetis verboden om elektrische delen of delen van de motor vloeistoffen of oplosmiddelen te reinigen. Raadpleeg de varige paragraaf voor de interne metalen delen METALEN VETFILTERS Wij adviseren de metalen fiers frequent te wassen |, minstens een keer per maand), door ze circa 1 uurin kokend water met afwasmiddel te laten weken Gebruik geen corrosieve, zure of basische schoonmaakmiddelen Spoel ze zorgvuldig en wacht tot ze goed droog zijn voardat u ze monteert U mag de filters ook in de vaatwasser wassen, maar dit kan een bruine verkleuring van het materiaal van de fiers veroorzaken: om dit euvel te beperken, past u wasbeurten op lage temperaturen (max. 55°C) toe Raadpleeg de montage-instructies voor het plaatsen en verwijderen van de metalen vet- filters. ACTIEVE KOOLSTOFFILTERS Deze fiers absorberen de geuren, aanwezig in de lucht die erdoor gaat. De gezuiverde lucht wordt weer in de keuken geblazen. De actieve koolstoffilters moeten bij normale gebruiksomstandigheden ongeveer om de 3-4 maanden vervangen worden Zie de instructies voor de montage voor de vervanging van de actieve koolstoffilers. VERLICHTING De afzuigkap is voarzien van high efficiency led spots die weinig verbruiken en in normale gebruiksomstandigheden zeer lang meegaan. Volg de aanwijzingen in de afbeelding op wanneer het nodig is de spot te vervangen

WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR Het symbool van de doorkruiste vuilnisbak dat op uw toestel is aangebracht, geeft aan dat het product een AEEA is, ma. "Afvalstof afkomstig van Elektri- mm he en Elktronische Apparatuur" en bijgevolg niet bij het ongescheiden af- val mag worden gedumpt (dit betekent niet samen met"gemengde huishoude- likafval”), maar afzonderik dient te worden verwiderdi zodat het kan worden onderworpen aan speciale bewerkingen voor hergebruik of een specifieke verwerking om eventuele stoffen die schadelik zijn voor het milieu te verwideren en grondstoffen eruit te halen die gerecycled kunnen worden. Door dit product correct te verwijderen, draagt u bij tot het vriwaren van kostbare grondstoffen en helpt u om potentieel negatieve effecten voor de menselike gezondheid en voor het milieu te vermiden, die kunnen ontstaan door een on- geschikte verwijdering van afvalstoffen. Gelieve met de plaatselike instanties contact op te nemen voor meer details over het dichtstbizinde put voor verwidering. Er kunnen boetes van toepassing zijn wanneer deze afvalstoffen niet in overeenstemming met de nationale wetgeving op verkeerde wijze worden verwijderd. INFORMATIE BETREFFENDE DE VERWUDERING IN LANDEN VAN DE EUROPESE UNIE De communautaire richtlin betreffende AFEA-apparaten word door elk land op een andere wire in uitvoering gebracht. Indien u dit toestel wi verwijderen, raden wij u daarom aan om met de plaatselike instanties of met de verkoper contact op te nemen om naar de correcte verwijderingsmethode te vragen. INFORMATIE BETREFFENDE DE VERWIUJDERING IN LANDEN DIE NIET TOT DE EURO-

Het symbool van de doorkruiste vuilnisbak is enkel in de Europese Unie geldig: indien u dit toestel in andere landen wilt verwijderen, raden wij u aan om met de plaatselike instanties of met de verkoper contact op te nemen om naar de carrecte verwijderingsmethode te vragen. À LET OP! De fabrikant behoudi zich het recht voor om op welk ogenblik dan ook wizigingen aan de afzuigkappen aan te brengen zonder kennisgeving vooraf Het valledig of gedeeltelik drukken, vertalen en reproduceren van deze handleiding mag alleen met toestemming van de fabrikant. De technische informatie, de grafische afbeeldingen, foto s en de specificaties opgenomen in deze handleïding, zijn indicatief en mogen niet worden verspreid. De handleiding werd in het Italisans opgesteld, de fabrikant acht zich niet verantwoordelik voor eventuele fouten bi transcriptie of vertaling, NEDERLANDS
