COCKTAIL - Cocktail FABER - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	FABER
Model	COCKTAIL
Categorie	Keukenafzuigkap
Installatieversie	Afzuigend of recirculerend (recycling)
Luchtafvoerdiameter	150 mm (reductie naar 120 mm mogelijk met meegeleverd mondstuk)
Aantal motorsnelheden	3 snelheden + intensief (tijdelijk 6 min)
Bedieningstype	Elektronische toetsen
Verlichting	Ingebouwd, maximale intensiteit (niet vervangbaar door gebruiker)
Uitgestelde uitschakeling	Ja, 30 minuten (motor + verlichting)
Vetfilters	Zelfdragend metaal, vaatwasmachinebestendig
Geurfilters (recirculatieversie)	Actieve kool, niet wasbaar, vervanging elke 4 maanden
Minimale installatiehoogte	650 mm boven het kookoppervlak (tenzij anders aangegeven door het kooktoestel)
Voeding	220-240 V ~ 50 Hz (typisch, zie typeplaatje)
Apparaatklasse	I (aardverplichting)
Inbegrepen accessoires	Bovenste en onderste leidingen, flenzen, pluggen, schroeven, reductiemondstuk, aansluitstuk, handleiding
Installatie	Aan de muur, met bovenste en onderste afvoerleidingen
Onderhoud vetfilters	Om de 2 maanden (of vaker afhankelijk van gebruik)
Veiligheidsinstructies	Niet flamberen onder de afzuigkap, niet gebruiken zonder filter, afstanden in acht nemen
Repareerbaarheid	Neem contact op met de klantenservice voor vervanging van lampen en onderdelen

Veelgestelde vragen - COCKTAIL FABER

Hoe installeer ik de COCKTAIL FABER afzuigkap?

Volg de instructies in de handleiding: trek een verticale lijn in het midden van de zone, dan een horizontale lijn op 788 mm boven het kookoppervlak. Boor de bevestigingspunten (diameter 12 mm en 8 mm) en bevestig de steunen. Hang het kap lichaam aan de flenzen, monteer vervolgens de bovenste en onderste leidingen. De elektrische aansluiting moet door een bevoegde technicus worden uitgevoerd.

Wat is de minimale hoogte tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm tussen het kookoppervlak en de afzuigkap. Als de instructies van de gaskookplaat een grotere afstand specificeren, houd die dan aan.

Hoe reinig ik de metalen vetfilters?

De vetfilters zijn vaatwasmachinebestendig. Open de panelen, verwijder de filters door ze naar achteren en vervolgens naar beneden te duwen. Was ze zonder te buigen en droog ze voordat u ze terugplaatst. Reinig ze ongeveer elke 2 maanden.

Wanneer moet ik de actieve koolfilters vervangen?

De actieve koolfilters zijn niet wasbaar. Ze moeten ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik. Om ze te vervangen, opent u de panelen, verwijdert u de vetfilters, verwijdert u de verzadigde koolfilters en plaatst u de nieuwe.

Hoe activeer ik de uitgestelde uitschakeling van 30 minuten?

Druk gedurende 2 seconden op de T3-toets. De toetsen T1 + T2 of T3 of T4 knipperen om aan te geven dat de functie actief is. U kunt tijdens de aftelling nog van snelheid veranderen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de elektrische aansluiting en of de tweepolige schakelaar aan staat. Zorg ervoor dat de stekker van de voedingskabel goed in het stopcontact van de diffuser zit. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe schakel ik over naar recirculatieversie (recycling)?

Voor een recirculatie-installatie moet u de meegeleverde luchtafvoeraansluiting (ref. 15) gebruiken met de verlengstukken (14.1) en een flexibele buis van 150 mm. Zorg ervoor dat de actieve koolfilters zijn geplaatst. De luchtuitlaat vindt plaats via de leidingen in de ruimte.

Hoe vervang ik de verlichtingslamp?

Het vervangen van de verlichting moet worden uitgevoerd door een gekwalificeerde technicus van de klantenservice. Neem contact op met de erkende klantenservice voor de aankoop en installatie van de nieuwe lamp.

Kan ik de afzuigkap gebruiken zonder filters?

Nee, het is gevaarlijk om de afzuigkap zonder filters te gebruiken. De vetfilters beschermen de motor en verminderen het brandrisico. De koolfilters zijn nodig in de recirculatieversie om geuren te absorberen.

Hoe stel ik de motorsnelheid in?

Gebruik de toetsen: T2 voor de 1e snelheid, T3 voor de 2e snelheid, T4 voor de 3e snelheid. Druk 2 seconden op T4 om de intensieve snelheid gedurende 6 minuten te activeren. Toets T1 schakelt de motor uit.

GEBRUIKSAANWIJZING COCKTAIL FABER

Libretto di Istruzioni Instructions Manual Manuel d'Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de instrucciones Manual de Instruções Bruksanvisning

INHOUD

IT

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daarmee rekening worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen. Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek wordt gezogen.
• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren. - Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken. - Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. - Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. - Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.
• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).
• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen bij verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

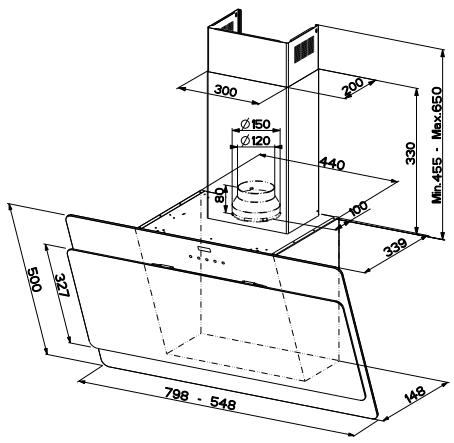

Buitenafmetingen

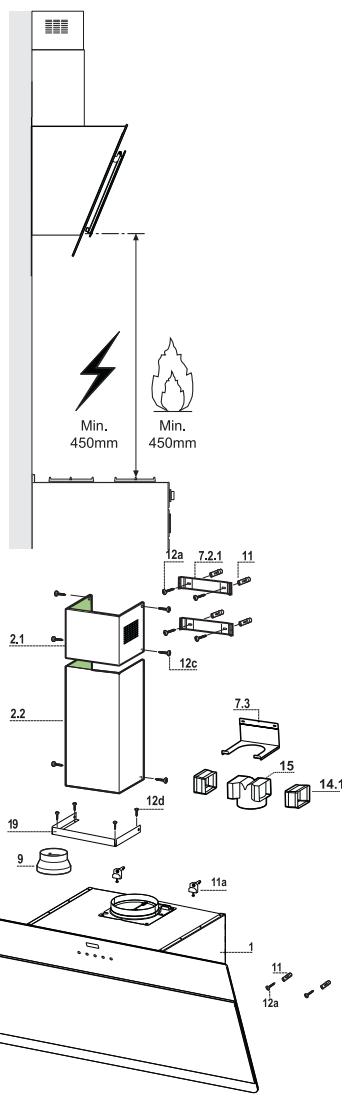

Onderdelen

Ref.	Aantal	Productonderdelen
1	1	Afzugkap met: bedieningsknoppen, verlichting, ventilator unit, filters
2.1	1	Bovenste schouw
2.2	1	Onderste schouw
9	1	Verloopflens 150-120
14.1	2	Verlengstuk verbindssstuk luchtuilaat
15	1	Verbindssstuk luchtuilaat
19	1	Hoekelement schouw
Ref.	Aantal	Installaionderdelen
7.2.1	2	Bevestigungsbeugels bovenste schouw
7.3	1	Stunbeugel verbindssstuk
11	6	Pluggen
11a	2	Pluggen SB 12/10
12a	6	Schroeven 4,2 x 44,4
12c	10	Schroeven 2,9 x 6,5
12d	4	Schroeven 2,9 x 6,5
	Aantal	Documentatie
	1	Instructieboekje

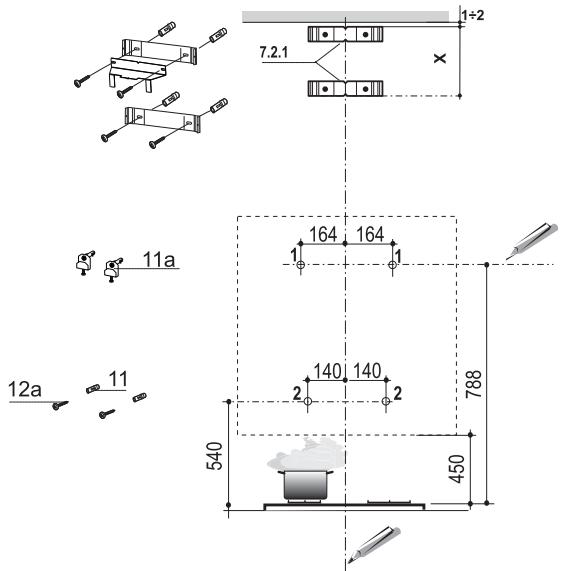

Boren in de wand en bevestigen van de beugels

Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• Een horizontaal vlak.
• Teken een punt (1) op de horizontale lijn op 164 mm rechts van de verticale referentielijn.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Teken, zoals aangegeven, een referentiepunt (2) op 140 mm afstand van de verticale referentielijn en 540 mm boven het kookvlak.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Boor gaten van Ø 12 mm op de plaats van de getekende punten (1).
• Boor gaten van Ø 8 mm op de plaats van de getekende punten (2).
• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.
• Plaats de plug 11 in de gaten (2).
• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn het midden (inkepingen) uit op de verticale referentielijn. Kruis het midden van de gaten van de beugel aan.
• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte van de standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn het midden (inkepingen) uit op de verticale referentielijn. Kruis het midden van de gaten van de beugel aan.
• Boor gaten van Ø 8 mm op de plaats van de aangekruiste punten.
• Plaats de pluggen 11 in de gaten.
• Bevestig de onderste beugel 7.2.1 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingsstuk 7.3 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

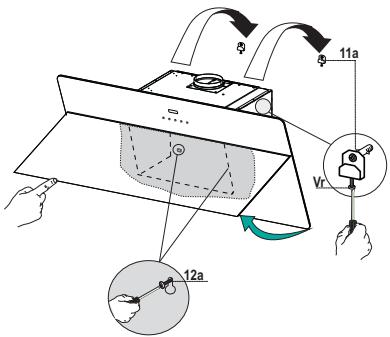

Montage van de afzuigkap

• Open de panelen/het paneel (zie paragraaf Openen van de panelen).
• Verwijder de vetfilters met behulp van de handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag. Haak de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen. Draai de veiligheidsschroef 12a aan.
• Sluit de panelen/het paneel weer.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van Ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van φ 120 mm moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

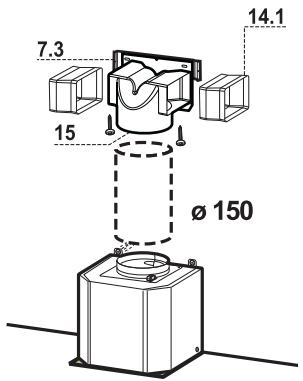

LUCHTUITLAAT FILTERVERSIES

• Monteer de verlengstukken van het verbindingsstuk 14.1 zijdelings op het verbindingsstuk 15.
• Plaats de aansluiting 15 in de draagbeugel 7.3 en bevestig deze met een schroef.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal overeenkomt met de mondstukken van de schouw.
• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150 mm, naar keuze van de installateur.
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van ten minste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

• Bevestig het hoekelement 15 aan de afzuigkap met de bijgeleverde schroeven 12d (2,9 x 9,5).

Bovenste schouw

• Maak de twee zijdelen iets wijder, haak ze over de twee beugels 7.2.1 en sluit ze tot de aanslag.
• Bevestig de schouw aan de zijkant aan de beugels met de 4 bijgeleverde schroeven 12c (2,9 x 9,5).
• Controleer of de uitgang van de verlengstukken van het verbindingsstuk samenvalt met de openingen van de schouw.

Onderste schouw

• Maak de twee zijdelen van de schouw iets wijder, bevestig ze tussen de bovenste schouw en de wand en sluit ze tot de aanslag.
• Bevestig de onderkant aan de zijkant aan de kap met 2 bijgeleverde schroeven 12c (2,9 x 9,5).

Bedieningspaneel

Toets	Functie
T1	Zet de motor uit.
T2	Schakelt de motor op de eerste snelheid in	De toetsen T1+T2 branden.
T3	Schakelt de motor op de tweede snelheid in	De toetsen T1+T3 branden.
	Wanneer deze toets 2 seconden worden ingedrukt, worden de uitgestelde uitschakeling van 30 minutes geactiveerd (motor+verlichting). Bij ingeschakelde functie kan de bedrijfsnelheid worden gewijzigd.	De bijbehorende toetsen T1+ (T2 of T3 of T4) knipperen.
T4	Schakelt de motor op de derde snelheid in	De toetsen T1+T4 branden.
	Als deze toets 2 seconden worden ingedrukt, schakelt de hoogste snelheid in die op 6 minutes is ingesteld. Daarna worden weer op de erder ingestelde snelheid overgegaan. Geschikt voor het opvangen van de maximale uitstoot van kookdampen.	De toets knippert.
L	Schakelt de verlichtingsinstallatie op de hoogste Lichtsterkte in en uit.	Toets aan

Openen van het paneel

• Trek het paneel open.
• Het paneel wordt geblokkeerd in elke willekeurige stand waarin het wordt gezet.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken of sponzen of waterstralen; gebruik geen schuurmiddelen.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Trek het Comfort Panel open.
• Verwijder de filters door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele verandering in de kleur van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.
• Sluit opnieuw het comfort panel.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Het geurfilter met actieve koolstof is niet afwasbaar en niet regenereerbaar en moet om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.

VERVANGING

• Trek de Comfort Panels open.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nieuwe filters zoals aangegeven (B).
• Monteer de vetfilters weer.
• Sluit de Comfort Panels weer.

Verlichting

• Neem voor de vervanging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').
