MANUAL DE UTILIZADOR COCKTAIL FABER

Para sua segurar e Functionamento correto do aparecido, agradecemos que leia este manual com atenção, antes da instalação e colocação em Functionamento do aparecido. Conserve estas instruções sempre muito do aparecido, mesmo em caso de céência ou transferência a terreiros. É importante que os Utilizadores tenham conheçimento de todas as curatesticas de Functionamento e de segurar do aparecido.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilitadepor eventuais da-nos decorrentes da instalacao ou uso inutilização incorreta ou impropria do aparelho.
• A distência minima de segurarce entre a placde cozedura e o exaustor é de 650~mm (alguns modelos poderao ser instalados a alta inferior; consulte o paragrafo sobre as dimensoes de travailho e a instalacao).
• Se nasinstruções de instalação da placá de cozinha a gás estiver especialica uma distência maior, é necessário respeita-la.
• Verifique se a tensão da rede eletrica corresponde à指示a na chapa de carateristicas aplicada no interior do exaustor.
• Os dispositivos de seccionamento devem ser montados na instalação eletrica fixa, em conformidade com a leiisagem sobre sistemas de cablagem.
• Para os apareiros da Classe I, certifique-se de que a rede eletrica domestica dispõe de umsystema eficaz de ligaçao à terra.
  Ligue o aspirador a chamé應用 um tubo de,leo menos, 120 mm de diametro. O caminho percorridoleo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposções da legisção em materia de evacuação de ar.

• Não ligue o exaustor a conduitas de fumo que transporte fimos de combustão (por ex. caldeiras, lareiras, etc.).

• Se o exaustor for正常使用 emAGO com aparhos não electrolycos (por ex. aparhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau sufficiente de ventilação no aposento, para impedir o returno dos gases de exaustão. quando o exaustor é us生活环境 emAGO com outros aparhos não alimentados electrolycamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para fazer que os fumos returnem ao aposento atraves do exaustor.

• O ar não deve ser evacuado através de conducts realizadas para descarregar o fumo de apareiros de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do的服务 de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posicao acessivel.
• Em relacion as medidas痫icas e de segurar que é necessario respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÉNCIA: antes de instalar o exaustor, retire aspelículas de proteção.

Utilize apenas parafusos e quinquilharia apropriadapara o exaustor.

ADVERTÊNCIA: a não utilizesçao de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos electrolyticos.

• São olhe diretamente para a luz com instrumentos tícos (binóculo, lupa...).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incência.

• Este aparelho pode serutilizzato por crianças comidade igual ou superior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalis diminuidas ou com experiência e conhecelto insufficientes, desde que sejam viigiadas e tenham recebido instrucao sobre a utilização do aparelho de forma segura e comprehendam os perigos que o seu uso compora. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilança.
  Vigie as crianças, certificando-se de que nao brinquem com o aparelho.

• O aparecido não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-fisico-sensoriais diminuidas ou com experiencia e conhecellos insufficientes, salvo se vigiadas atentamente einstruidas.
  As partes acesseis podem aquecer muito durante a utilização dos apareiros de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especializados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haveraventilacaoadequada no aposento,semprequeoexaustor forutilizado simultaneamentecomaparelhosqueutilizemgasooutros combustiveis (nao aplicavelaaparelhosqueapanasdescarregamarno aposento).
• O símbolo colocado no produits ou na sua embalagem indica que o produit não pode ser eliminado como lixo dométrico. Deverá ser entrega num centro de recolha seleitivaproprio para reciclagem de resíduos de equipamentos electrolycos e eletrónicos. A eliminação correta deste produits contribui para fazer os possíveis efeitos negativos para o meio ambiente e a saudé que seriam criados pela manipulação impropria dos seures(resíduos). Para mais informações sobre o local ond entregar o produits para reciclagem,contacte a delegação local,os serviços Municipais ou a loja onde comprou o produits.

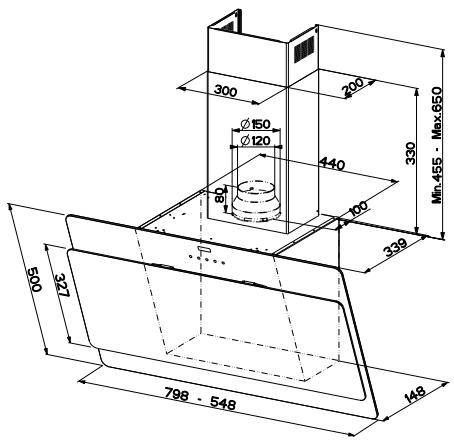

Dimensoes

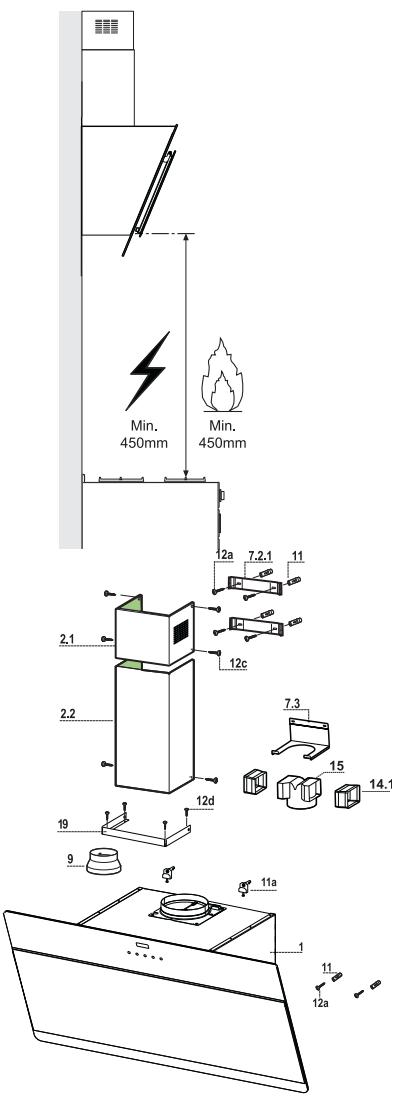

Components

Ref.	Qtd.	Components do produto
1	1	Corpo do exaustor equipado com: Comandos, illuminação,roupo ventilador efiltros
2.1	1	Chaminé superior
2.2	1	Chaminé inferior
9	1	Flange de redução 150-120
14.1	2	Extensão para conexão da saía de ar
15	1	Conexão de saía de ar
19	1	Cantoeira da chamíne
Ref.	Qtd.	Componentes de instalação
7.2.1	2	Suportes para fixação da chamíne superior
7.3	1	Suporte de sustentação da conexão
11	6	Buchas
11a	2	Buchas SB 12/10
12a	6	Parafusos 4,2 x 44,4
12c	10	Parafusos 2,9 x 6,5
12d	4	Parafusos 2,9 x 6,5
	Qtd.	Documentos
	1	Livre de instruções

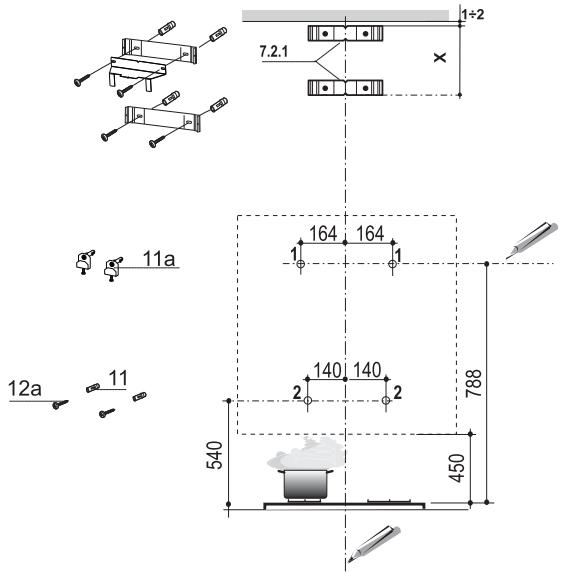

Perfuracao da parede e fixacao dos suportes

Marque na parede:

• Uma红线 vertical até ao tecto ou ao limite superior, a meio da zona prevista para montagem do exaustor;
• Uma LINHA horizontal,leo menos,788 mm acima da placao do fogao.
• Marque um punto (1) sobre a LINHA horizontal, 164mm à direita da LINHA de referencia vertical.
• Repita a operação do lado oposto, verificando a nivelação.
• Marque um punto de referencia (2) como indica, a 140~mm de distência da红线 de referencia vertical e 540~mm acima da placado fógão.
• Repita a operação doazooposto,verificandoa nivelação.
• Com una BROCA de 12 mm ,fure os pontos (1) marcados.
• Com una BROCA de 8 mm ,fure os pontos (2) marcados.
• Introduza asbuchascom suporte11a nosfuros(1)eaperte.
• Introduza a bucha 11 nos furos (2).
• Apoie o suporte 7.2.1 como indica, a 1 - 2mm de distancia do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a红线 de referencia vertical.
• Marque os centros dos furos do suporte.
• Apoie o所提供 7.2.1 como indicado, X mm abaixo do primeiro所提供 (X = alta da chamé superior fornecida), alinhando o centro deste (entalhes) sobre a红线 de referencia vertical.
• Marque os centros dos furos do suporte.
• Com una BROCA de 0.8mm , fure os pontos marcados.
• Introduza asbuchas 11 nos furos.
  Fixe o Suporte inferior 7.2.1'utilizing os Parafusos 12a (4,2× 44,4) fomecidos com o aparelho.
  Fixe jintos os Suportes superior, 7.2.1, e de Sustentacao da conexao, 7.3, utilizing os dois parafusos 12a (4,2 x 44,4) foramecidos com o aparelho.

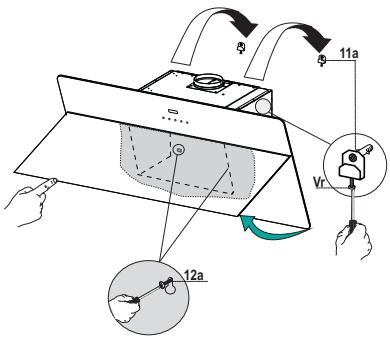

Montagem do corpo do exaustor

• Abra as portas/as porta (ver和地区 de abertura do poinel)
• Remover os filtros de gorduras operacional em especialicoTRA.
• Regular Vr doit parafudos, a 11a flanges, o preço inicial da corrida.
• Prenda o corpo do exaustor à 2 11a flanges. De dentro do corpo do exaustor para operar em parafusos Vr para nivelar o corpo da Bell.
• Aperte o parafuso de bloqueio 12a.
• Feche as portas/as porta.

Ligações

SAIDA DO AR PARA A VERSão ASPIRANTE

Para a instalacao na Versao Aspirante, ligue o exaustor ao tubo de saida'utilizando um tubo rigido ou flexivel de 150 ou 120~mm ; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm ,instale a flange de redução 9 na saída do corpo do exaustor.
  Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparheiro.
• Tire os filtros anti-odor de carvão activo, se presentes..

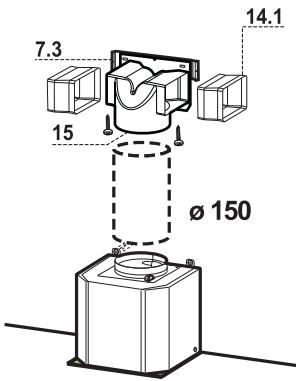

SAIDA DE AR VERSão COM RECIRCULAÇÃO

• Introduza lateralismente as peças de extensions da ligação 14.1 na ligação 15.
• Introduza a conexão 15 no suporte de apoio 7.3, fixando-o com 2 parafusos.
• Certifique-se de que a saía das peças da extensão 14.1 está alinhada horizontal e verticalmente com as saías da chaméne.
• Ligue a ligação da saída de ar 15 à saída do corpo do extractorutilizando um tubo flexível ou um tubo rígido de 150 mm ,sendo a escolha deixada ao critério do responsavelPGA instalaçao.
• Certifique-se de que os filtros de carvão aktivado foram instalados.

LIGAÇAO ELECTRICA

• Ligue o extractor a alimentacaoutilizando um interruptor de bois plos com una folga de contacto deleo menos 3mm
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correto, estou éramente instalado na tomada existente do lado do ventilador.

Montagem da chamé

Fixe a cantoneira 15 ao corpo do exaustor com os parafusos 12d (2,9 x 9,5) fornecidos de série.

Chamé superior

• Alargue ligeiramente as Doubas chapas laterais, prenda-as atrás dos suportes 7.2.1 e feche-as de novo até encostarem.
• Fixe, lateralmente aos suportes, com 4 dos parafusos 12c (2,9 x 9,5) fornecidos de série.
• Assegure-se de que a saía das extensões da conexão coincide com as embocadas da chamé.

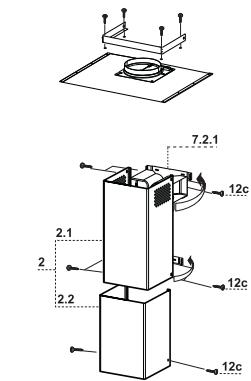

Chamé inferior

• Alargue ligeiramente as duas chapas laterais da chamé, prenda-as entre a chamé superior e a parede e feche-as de novo até encostarem.
• Fixe, lateralmente, a parte inferior ao corpo do exaustor com 2 dos parafusos 12c (2,9 x 9,5) fornecidos de série.

Quadro de comandos

Tecla	Função
T1	Desliga o motor.
T2	Liga o motor com velocidade I	As teclas T1+T2 está acesas.
T3	Liga o motor com velocidade II	As teclas T1+T3 está acesas.
	Se for premida durante 2 segundos, activations o desligamento automatico diferido de 30 minutos (Motor+Luzes). Com esta função activada é possível mudar a velocidade de的服务o.	As respectivas teclas T1+ (T2 ou T3 ou T4) piscam.
T4	Liga o motor com velocidade III	As teclas T1+T4 está acesas.
	Se for premida durante 2 segundos, activations a velocidade intensiva temporizada a 6关键时刻. Decorrindo este período de tempo, o Sistema regressa à velocidade a que está anteriormente. É indica para condições de maior emissão de fumos de cozedura.	A tecla pisca.
L	Liga e desliga oSYSTEMA de iluminação com intensidade Tmaxima.	Tecla acesa

Abertura do painei

• Abra o paine, puxando-o para fora.
• O painel fixar-se-á em qualquer posicao em que sera colocado.
• Limpe a parte de fora com um pano humido e detergente liquido neutro.
• Limpe-o también interiormente, utilizes um pano humido e detergente neutro. Não utilize panos ou esponjas molhados nem jactos de água. Não use substancias abrasivas.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtrosdeerao ser limpos de 2 em 2 meses de functiimento, ou mais frequentlymente em situacoes de utilizaao extrema e poder ser lavados na maquina de lavar louca.
• Abra o paine!
• Desmonte os filtros, um de cada vez, empurrando-os em direcção à retaguarda do grupo ao mesmo tempo que os puxa para baixo.
• Lave os filtros, evitando boa-los, e deixe-os segar antes de os voltar a montar. (A eventual alteração de cor da superficie do filtr que, com o tempo, se pode verificar, não prejudica de modo nenhum a sua eficácia.)
• Monte-os de novo, tendo o cuidado de fazer a pega virada para a parte visível exterior.
• Feche o painei Comfort.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regeneravel, devendo ser substituído de 4 em 4 vezes de utilizesçao ou com maior frequência, se o aparlho foragemado com muita intensidade.

SUBSTITUÇÃO DO FILTRO DE CARVÃO ACTIVO

• Abra o paine!
• Tire os filtros metálicos antigordura.
• Remova o filtrlo anti-odor de carvão activo saturado, conforme indicado.(A)
  Monte o filtro novo prendendo-o na sua sede.(B)
• Reinstale os filtros metálicos antigordura.
• Feche o painei Comfort.

Illuminação

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
