COCKTAIL - Cocktail FABER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	FABER
Modello	COCKTAIL
Categoria	Cappa da cucina
Versione di installazione	Aspirante o filtrante (ricircolo)
Diametro di uscita dell'aria	150 mm (riduzione a 120 mm possibile con ugello fornito)
Numero di velocità motore	3 velocità + intensiva (temporizzata 6 min)
Tipo di comando	Tasti elettronici
Illuminazione	Integrata, a intensità massima (non sostituibile dall'utente)
Spegnimento ritardato	Sì, 30 minuti (motore + illuminazione)
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtri antiodori (versione filtrante)	A carbone attivo, non lavabili, sostituzione ogni 4 mesi
Altezza minima di installazione	650 mm sopra il piano di cottura (salvo diversa indicazione del piano)
Alimentazione elettrica	220-240 V ~ 50 Hz (tipico, vedere targhetta)
Classe dell'apparecchio	I (messa a terra obbligatoria)
Accessori inclusi	Condotti superiore e inferiore, flange, tasselli, viti, ugello di riduzione, raccordo, manuale
Installazione	A parete, con condotti di scarico superiore e inferiore
Manutenzione filtri antigrasso	Ogni 2 mesi (o più spesso secondo l'uso)
Istruzioni di sicurezza	Non fiammeggiare sotto la cappa, non utilizzare senza filtro, rispettare le distanze
Riparabilità	Contattare il servizio post-vendita per la sostituzione delle lampadine e dei pezzi

Domande frequenti - COCKTAIL FABER

Come installare la cappa COCKTAIL FABER ?

Seguire le istruzioni del manuale: tracciare una linea verticale al centro dell'area, poi una orizzontale a 788 mm sopra il piano di cottura. Forare i punti di fissaggio (diametro 12 mm e 8 mm) e fissare i supporti. Agganciare il corpo cappa alle flange, quindi montare i condotti superiore e inferiore. Il collegamento elettrico deve essere effettuato da un tecnico competente.

Qual è l'altezza minima tra la cappa e il piano di cottura ?

La distanza di sicurezza minima è di 650 mm tra il piano di cottura e la cappa. Se le istruzioni del piano a gas specificano una distanza maggiore, rispettare quella.

Come pulire i filtri antigrasso metallici ?

I filtri antigrasso sono lavabili in lavastoviglie. Aprire i pannelli, rimuovere i filtri spingendoli all'indietro e poi verso il basso. Lavarli senza piegarli e asciugarli prima di rimontarli. Pulirli ogni 2 mesi circa.

Quando sostituire i filtri a carbone attivo ?

I filtri a carbone attivo non sono lavabili. Devono essere sostituiti ogni 4 mesi circa, o più spesso in caso di uso intensivo. Per cambiarli, aprire i pannelli, rimuovere i filtri antigrasso, quindi togliere i filtri a carbone saturi e installare quelli nuovi.

Come attivare lo spegnimento ritardato di 30 minuti ?

Premere il tasto T3 per 2 secondi. I tasti T1 + T2 o T3 o T4 lampeggiano per indicare che la funzione è attiva. È sempre possibile cambiare la velocità durante il conto alla rovescia.

Cosa fare se la cappa non funziona ?

Verificare prima il collegamento elettrico e che l'interruttore bipolare sia in posizione di accensione. Assicurarsi che il connettore del cavo di alimentazione sia ben inserito nella presa del diffusore. Se il problema persiste, contattare il servizio post-vendita.

Come passare alla versione filtrante (ricircolo) ?

Per un'installazione filtrante, è necessario utilizzare il raccordo di uscita aria fornito (rif. 15) con i prolungamenti (14.1) e un tubo flessibile da 150 mm. Assicurarsi che i filtri a carbone attivo siano in posizione. L'uscita dell'aria avviene attraverso i condotti nella stanza.

Come sostituire la lampadina dell'illuminazione ?

La sostituzione dell'illuminazione deve essere effettuata da un tecnico qualificato del servizio post-vendita. Contattare il servizio post-vendita autorizzato per l'acquisto e l'installazione della nuova lampadina.

Posso utilizzare la cappa senza i filtri ?

No, è pericoloso utilizzare la cappa senza filtri. I filtri antigrasso proteggono il motore e riducono i rischi di incendio. I filtri a carbone sono necessari in versione filtrante per assorbire gli odori.

Come regolare la velocità del motore ?

Utilizzare i tasti: T2 per la 1a velocità, T3 per la 2a velocità, T4 per la 3a velocità. Premere T4 per 2 secondi per attivare la velocità intensiva per 6 minuti. Il tasto T1 spegne il motore.

MANUALE UTENTE COCKTAIL FABER

INFORMAZIONI SULLA SICUREZZA 4

CARATTERISTICHE 7

INSTALLAZIONE 8

USO 11

MANUTENZIONE 12

INDEX

EN

SAFETY INFORMATION 14

CHARACTERISTICS 17

INSTALLATION 18

USE 21

MAINTENANCE 22

SOMMAIRE

FR

CONSIGNES DE SECURITE 24

CHARACTERISTIQUES 27

INSTALLATION 28

UTILISATION 31

ENTRETIEN 32

INHALTSVERZEICHNIS

DE

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'st installatione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. è importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technique competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; videere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installatione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi delve essere il più corto possibile.
• Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale della cappa.

• L'aria non deve essere evacuataattraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneri scrupolosamente ai regolamenti stabiliti dalle autorità locali.
  AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
  AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacité psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.
  Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

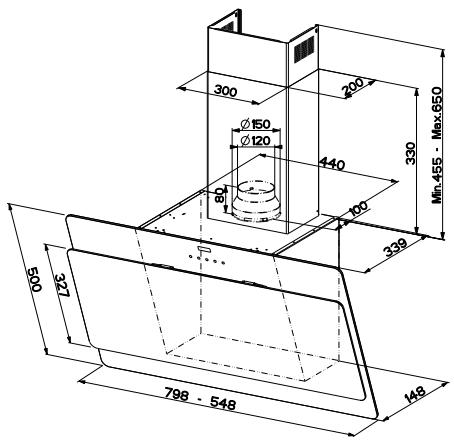

Ingombro

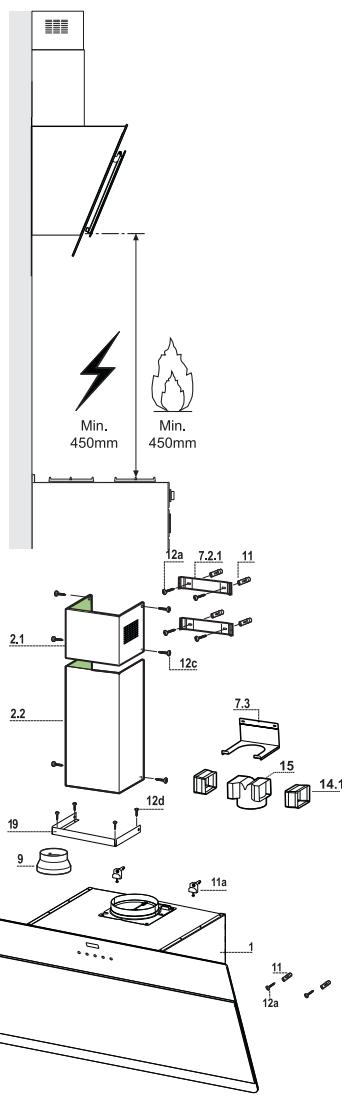

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
9	1	Flangia riduzione 150-120
14.1	2	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
19	1	Angolare Camino
Rif.	Q.tà	Componenti di Installazione
7.2.1	2	Staffe Fissaggio Camino Superiore
7.3	1	Staffa Sostegno Raccordo
11	6	Tasselli
11a	2	Tasselli SB 12/10
12a	6	Viti 4,2 x 44,4
12c	10	Viti 2,9 x 6,5
12d	4	Viti 2,9 x 6,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

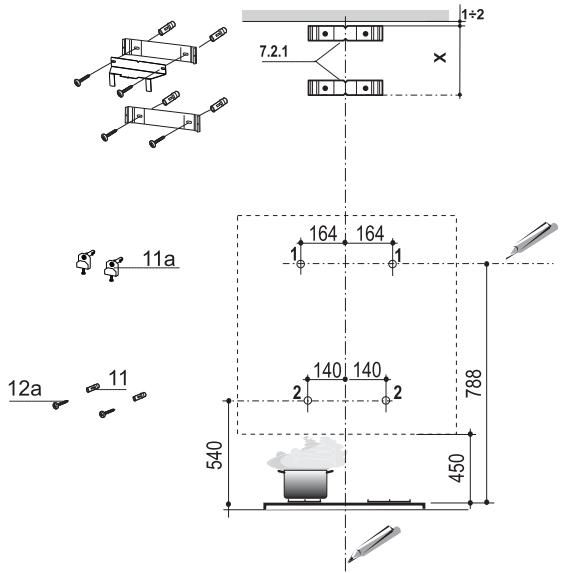

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a 788 mm min. soprà il Piano di Cottura.
• Segnare un punto (1) sulla linea orizzontale a 164mm alla destra della linea verticale di riferimento.
  Ripetere esta operazione alla parte opposta, verificandone il livellamento.
• Segnare come indicate, un punto di riferimento (2) a 140 mm alla linea Verticale di riferimento, e 540 mm sulla Piano di Cottura.
  Ripetere Questa operazione alla parte opposta, verificandone il livellamento.
• Forare 12 mm i punti (1) segnati.
• Forare 8mm i puncti (2) segnati.
• Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
• Inserire il tassello 11 nei fori (2).
• Appoggiare come indicate la Staffa 7.2.1 a 1 - 2mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm除去 la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Forare 8mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizes le Viti 12a (4,2 x 44,4) in dotazione.

• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.

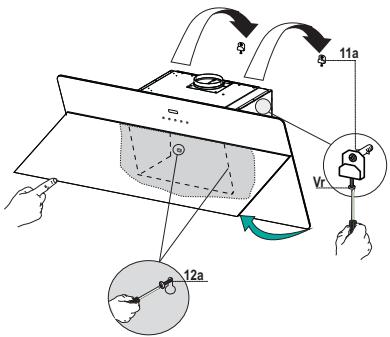

• Aprire le Ante/l'Anta (Vedi paragrafo Apertura Pannelli).

• Togliere i Filtri Antigrasso agenda sulle apposite maniglie.
• Regolare le due viti Vr , delle staffe 11a, ad inizio corsa.
• Agganciare il corpo cappa alle 2 staffe 11a.
• Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
• Avvitare la vite di sicurezza 12a.
  Richiudere le Ante/l'Anta.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di φ 150 o 120mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo φ 120 mm ,inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

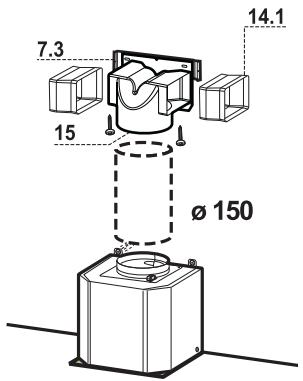

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con 2 Viti.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccardo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di φ 150 mm , la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

Montaggio Camino

• Fissare l'angolare 15 al corpo cappa con le viti 12d (2,9 x 9,5) in dotazione.

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle sono a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

Quadro comandi

Tasto	Funzione
T1	Spegne il Motore.	-
T2	Accende il motore alla prima velocità	I Tasti T1+T2 sono accesi.
T3	Accende il motore alla seconda velocità	I Tasti T1+T3 sono accesi.
	Premuto per 2 secondi attiva lo spegnimento ritardato di 30 minuti (Motore+Luci). A funzione attiva è possibile cancellare la velocità di esercizio.	I rispettivi tasti T1+ (T2 o T3 o T4) Lampeggiano.
T4	Accende il motore alla terza velocità	I Tasti T1+T4 sono accesi.
	Premuto per 2 Secondi attiva la velocità Intensiva temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentamente im-postata. Adatta a fronteggiare le massime emis-sioni di fumi di cottura.	Il Tasto lampeggia.
L	Accende e spegne l'Impianto di Illuminazione alla massima intensità.	Tasto acceso

Apertura Pannello

• Aprire il Pannello tirandolo.
• Il pannello si bloccherà in qualsiasi posizione si metta.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamenteutilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, négeti d'acqua;nonutilizzare sostenze abrasive.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabilianche inlavastoviglie,eneecessitano diessere lavatiogni2mesi circa diutilizzo o più frequently,per un uso particularmente intenso.
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtr, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.
  Richiudere i comfort panel.

Filtri antidore al Carbone attivo (Versione Filtrante)

Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito agli 4 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.

SOSTITUZIONE

• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare i Filtri antigrasso.
• Richiudere i Comfort Panel.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
