COCKTAIL - Cóctel FABER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	FABER
Modelo	COCKTAIL
Categoría	Campana de cocina
Versión de instalación	Extractora o filtrante (reciclaje)
Diámetro de salida de aire	150 mm (reducción a 120 mm posible con boquilla incluida)
Número de velocidades del motor	3 velocidades + intensiva (temporizada 6 min)
Tipo de control	Teclas electrónicas
Iluminación	Integrada, a máxima intensidad (no reemplazable por el usuario)
Apagado diferido	Sí, 30 minutos (motor + iluminación)
Filtros de grasa	Metálicos autoportantes, lavables en lavavajillas
Filtros de olores (versión filtrante)	De carbón activo, no lavables, reemplazo cada 4 meses
Altura mínima de instalación	650 mm sobre la encimera (a menos que el manual de la encimera indique lo contrario)
Alimentación eléctrica	220-240 V ~ 50 Hz (típica, ver placa de características)
Clase de aparato	I (toma de tierra obligatoria)
Accesorios incluidos	Conductos superior e inferior, bridas, tacos, tornillos, boquilla de reducción, conector, manual
Instalación	De pared, con conductos de extracción superior e inferior
Mantenimiento de los filtros de grasa	Cada 2 meses (o más a menudo según uso)
Instrucciones de seguridad	No flamear debajo de la campana, no usar sin filtro, respetar las distancias
Reparabilidad	Contactar al servicio postventa para reemplazo de bombillas y piezas

Preguntas frecuentes - COCKTAIL FABER

¿Cómo instalar la campana COCKTAIL FABER?

Siga las instrucciones del manual: trace una línea vertical en el centro de la zona, luego una horizontal a 788 mm sobre la encimera. Perfore los puntos de fijación (diámetro 12 mm y 8 mm) y fije los soportes. Cuelgue el cuerpo de la campana en las bridas, luego monte los conductos superior e inferior. La conexión eléctrica debe ser realizada por un técnico competente.

¿Cuál es la altura mínima entre la campana y la encimera?

La distancia de seguridad mínima es de 650 mm entre la encimera y la campana. Si las instrucciones de la encimera de gas especifican una distancia mayor, respete esa.

¿Cómo limpiar los filtros de grasa metálicos?

Los filtros de grasa son lavables en lavavajillas. Abra los paneles, retire los filtros empujándolos hacia atrás y luego hacia abajo. Lávelos sin doblarlos y séquelos antes de volver a colocarlos. Límpielos cada 2 meses aproximadamente.

¿Cuándo reemplazar los filtros de carbón activo?

Los filtros de carbón activo no son lavables. Deben reemplazarse cada 4 meses aproximadamente, o más a menudo si se usa intensivamente. Para cambiarlos, abra los paneles, retire los filtros de grasa, luego quite los filtros de carbón saturados e instale los nuevos.

¿Cómo activar el apagado diferido de 30 minutos?

Presione la tecla T3 durante 2 segundos. Las teclas T1 + T2 o T3 o T4 parpadean para indicar que la función está activa. Puede cambiar la velocidad durante la cuenta atrás.

¿Qué hacer si la campana no funciona?

Primero verifique la conexión eléctrica y que el interruptor bipolar esté en posición de encendido. Asegúrese de que el conector del cable de alimentación esté bien enchufado en la toma del difusor. Si el problema persiste, contacte al servicio postventa.

¿Cómo cambiar a la versión filtrante (reciclaje)?

Para una instalación filtrante, debe usar el conector de salida de aire incluido (ref. 15) con las extensiones (14.1) y un tubo flexible de 150 mm. Asegúrese de que los filtros de carbón activo estén colocados. La salida de aire se realiza a través de los conductos en la habitación.

¿Cómo reemplazar la bombilla de iluminación?

El reemplazo de la iluminación debe ser realizado por un técnico calificado del servicio postventa. Contacte al servicio postventa autorizado para la compra e instalación de la nueva bombilla.

¿Puedo usar la campana sin los filtros?

No, es peligroso usar la campana sin filtros. Los filtros de grasa protegen el motor y reducen el riesgo de incendio. Los filtros de carbón son necesarios en la versión filtrante para absorber los olores.

¿Cómo ajustar la velocidad del motor?

Use las teclas: T2 para la 1ª velocidad, T3 para la 2ª velocidad, T4 para la 3ª velocidad. Presione T4 durante 2 segundos para activar la velocidad intensiva durante 6 minutos. La tecla T1 apaga el motor.

MANUAL DE USUARIO COCKTAIL FABER

INFORMACION DE SEGURIDAD 54

CHARACTERISTICAS 57

INSTALLACION 58

USO 61

MANTENIMIENTO 62

PT

2

INDICE

INFORMAÇOES DE SEGURANÇA 64
CHARACTERISTICAS 67
INSTALACAO 68
UTILIZACAO 71
MANUTENCAO 72

INNEHÄLL

SE

SAKERHETSINFORMATION 74
EGENSKAPER 77
INSTALLATION 78
ANVÄNDING 81
UNDERHALL 82

i

Por su propia seguridad y para el correcto funciona del aparato, lea atentamente este manual antes de la instalacion y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluo si se cede o transfiere a un tercero. Es importante que losOOKos esten familiarizados con todas lascharacteristicas de funciona y seguidad del aparato.

Los cables deben ser connectados por un的技术ico competente.

• El fabricante no se hace responsable de ningún dano que的结果を una instalación o uso inadequado.
• La distancia minima de seguridad entre la plac de coccción y la campana extractor es de 650 mm (algunos modelos能把 instalarse a una alta inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la plac de coccción a gas se indica una distancia mayor que la indicada anteriorsmente, deben tenerse en cuenta.
• Compruebe que la tension de red coincide con la indicada en la placar de caracteristica del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente electrica de la casa tiene una connexion a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diametro minimo de 120 mm . El trayecto de humos debe ser lo más corto possible.
• Deben observarse todas las normas relativas al escape de aire.

• No conecte la campana extractor a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

• Si la campana se usa en combinación con equipos no electricos (por exemple, aparatos de gas), deben asegurar un grado sufiente de ventilación en el local paraatarvelo del flujo de gases de escape. Cuando la campana extractor se usa en combinación con aparatos no electricos, la presión negativa en el local noDebese ser superior a 0,04 mbar para evaporar que los humos vuelvan al local a工程技术 de la campana extractor.

• El aire no debe descargarse a工程技术 de un conductorutilido para los gases de combustiún precedentes de aparatos de combustión de gas u others combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicios.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuando a las medidas sociales y deseguidad aadoptar para el vertido de humos, es importante Cumplir escrupulosamente las normas existecidas por las autoridades locales.

ADVERTENCIA: Retire la pellicula protectora antes de instalar la campana.
- Utilice únicamente tornillos y herramientos que Sean adecuados para la campana.
ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se pueda producir una descarga electrica.
- No observar directamente con instrumentos opticos (prismáticos, lupas, etc.).
- No cocaine en flambeado bajo la campana: podría producirse un incendio.
- Este aparato pueda ser utilisé por niños a partir de los 8 años y por personas con capacities psico-físico-sensoriales reduidas o con una experiencia y conocimientos insufficientes, siempre que Sean cuidadosamente supervisados e instruidos sobre como utiliser el aparato de forma segura y sobre losPEGROS que conlleva. Asegúrese de que los niños no juguen con el aparato. La limpleza y el mantenimiento por parte del usuario no deben ser技术水平ao cabo por niños, a menos que Sean supervisados.
- Supervise a los niños, asegurándose de que no juguen con el aparato.

• El aparato no debe ser utilisé por personas (incluyendo niños) con capacities psico-fisico-sensoriales reduidas o con experiencia y conocimientos insufficientes, a menos que Sean@cuidadosamente supervisados e instruidos.

Las piezas accesibles peuvent calentarse是多么 cuando se utilizes aparatos de cucina.

• Limpie y/o reemplace los filtros afterwards del tiempo spécifique (peligro de incendio). Véase elApartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractor de humos se usa jusqu'à paratos queutilicen gas u others combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo dométrico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adequado para el reciclaje de componentes electricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a Severity las posibles consecuencias negativas para el medio ambiente y la salute que podrián derivarse de una eliminación inadequada de este producto. Para Obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el service local de eliminación de residuos o la tienda donde acquirido el producto.

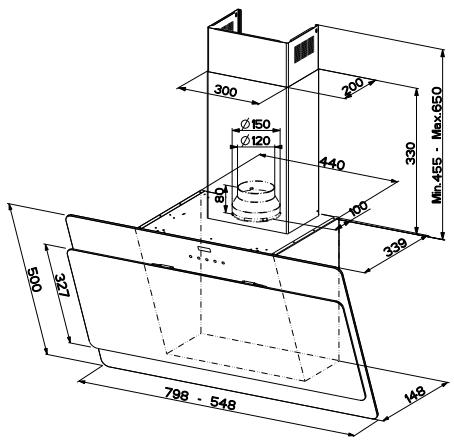

Dimensiones

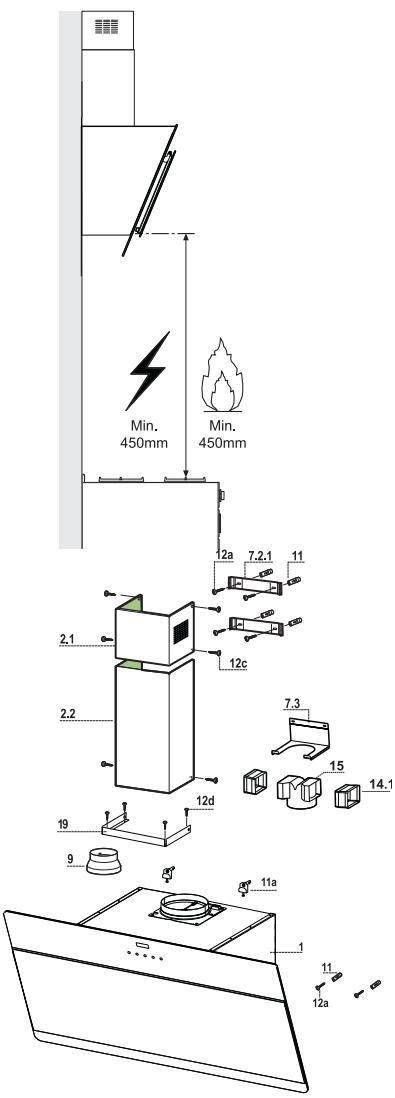

Components

Ref.	Cant.	Componentes de producto
1	1	Cuerpo de la campana dotado de: Mandos, luz, grupo ventilador, filtres
2.1	1	Chimenea superior
2.2	1	Chimenea inferior
9	1	Brida de reduccion 150-120 mm
14.1	2	Extensión racor salute aire
15	1	Racor salute aire
19	1	Angular de la chimenea
Ref.	Cant.	Componentes de instalacion
7.2.1	2	Bridas de fijacion chimenea superior
7.3	1	Brida de soporte del racor
11	6	Tacos
11a	2	Tacos SB 12/10
12a	6	Tornillos 4,2 x 44,4
12c	10	Tornillos 2,9 x 6,5
12d	4	Tornillos 2,9 x 6,5
	Cant.	Documentacion
	1	Manual de instructaciones

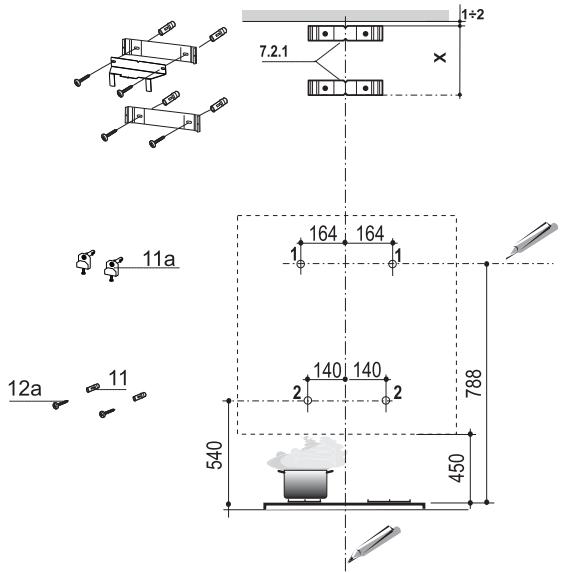

Perforación parey Fijación bridas

Trazar en la pared:

• una linea Vertical hasta el techo o al limite superior, al centro de la zona prevista para el montaje de la campana;
• una linea Horizontal a 788 mm min. sobre el Plano de Cocción.
• Marcar un punto (1) sobre la linea horizontal a 164 mm a la derecha de la linea vertical de referencia.
• Repetir esta operación por la parte opuesta, verificando su nivelación.
• Marcar como se indica, un punto de referencia (2) a 140mm desde la linea vertical de referencia, y 540 mm sobre el plano de cocción.
• Repetir esta operación por la parte opuesta, verificando su nivelación.
  Perforar φ 12mm los+puntos (1)marcados.
  Perforar 8mm los+puntos (2)marcados.
• Introducir los tacos con bridas 11a en los orificios (1) y atomillar.
• Introducir los tacos 11 en los orificios (2).
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del limite superior, alineando su centro (muescas) en la linea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm bajo de la primera brida (X=altitude chimenea superior en dotacion), alineando su centro (muescas) en la linea vertical de referencia.
• Marcar los centros de los orificios de la brida.
  Perforar 8mm los+puntosmarcados.
• Introducir los tacos 11 en los orificios.
• Sujetar la brida inferior 7.2.1 usingo los tornillos 12a (4,2x44,4) en dotacion.
• Sujetar la brida superior 7.2.1 a la brida sujeción empalme 7.3 usingo los dos tomillos 12a (4,2x44,4) en dotación.

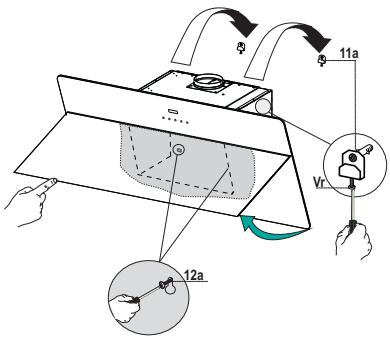

Montaje Cuerpo Campana

• Abrir las puertas/la puerta (ver sección del Panel de Apertura)
• Quitar los Filtros antigrasa operando en las manijas españicas.
• Regular los dos tornillos Vr , de las bridas 11a, al inicio de la carrera.
• Enganchar el cuerpo de la campana a las 2 bridas 11a.

Desider el interior del cuerpo de la campana operar en los tornillos Vr para nivelar el Cuerpo de la Campana.

• Atornillar el tornillo de seguidad 12a.
• Cerrar las puertas/ la puerta.

Conexiones

SALIDA DEL AIRE VERSIONASPIRANTE

Para la instalación de la version aspirante, conectar la campana al tubo de salute mediante un tubo rígido o flexible de φ 150 o 120mm , a descripción del instalador.

• Para la connexion con el tubo de φ 120 mm ,introducir la brida de reduccion 9 en la calidad del cuerpo de la campana.
• Fijar el tubo con abrazaderas adequadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

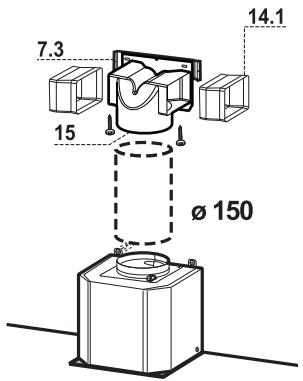

SALIDA DEL AIRE VERSION FILTRANTE

• Introducir lateralmente las extensiones del racor 14.1 en el racor 15.
• Insertar el racor 15 en la brida de soporte 7.3 fijándolo con 2 tornillos.
• Comprobar que la calidad de las extensiones del racor 14.1 resulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.
• Conectar el racor 15 a la calidad del cuerpo de la campana mediente un tubo rigido o flexible de Ø 150mm , cuya eleccion sedea al instalador.
• Comprobar la presencia del filtro antiolor de carbón activo.

CONEXION ELECTRICA

• Conectar la campana a la red de alimentacion electrica instalando un interruptor bipolar con aperture de los contactos de 3 mm como minimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida está colocado correctamente en el enchufe del Aspirador.

Montaje chimenea

• Fijar el angular 15 al cuerpo de la campana con los tornillos 12d (2,9 x 9,5) en dotación.

Chimenea superior

• Separar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 y volverlas a cerrar hasta al tope.
• Fijar lateralmente a las bridas con 4 tornillos 12c (2,9 x 9,5) en dotacion.
• Comprobar que laitters de las extensiones racor quede en el punto correspondiente a las bocas de la chimenea.

Chimenea inferior

• Separar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y volverlas a cerrar hasta el tope.
• Fijar lateralmmente la parte inferior al cuero de la campana, con 2 tornillos 12c (2,9× 9,5) en dotacion.

Tablero de mandos

Tecla	Función
T1	Apaga el motor.	-
T2	Enciende el motor a la primera velocidad	Las teclas T1 + T2 estáncendidas.
T3	Enciende el motor a lasegunda velocidad	Las teclas T1 + T3 estáncendidas.
	Presionada por 2segundos,activa el apagado retrasoed 30minutos (motor+luces).Con LFunção activaesposible Cambiar la velocidad deejercicio.	Las responsivas teclas T1 + (T2 o T3 o T4) parpadean.
T4	Enciende el motor a latercera velocidad	Las teclas T1 + T4 estáncendidas.
	Presionada por 2segundos activa la velocidad intensiva temporizada en 6minutos, al final dellos cuales regresa a la velocidad implementadaprecedentemente.Adecuada para打架ar lasmayas emisionedeshumos de coccción.	La tecla parpadea.
L	Enciende yapaga la instalación de iluminacióna la mayorita intensidad.	Tecla encendida

Aperture panel

• Abrir el panel tirándolo.
• El panel se bloqueará en cualquier posición se ponga.
• Limpiarlo externamente con un paño humedo y detergente liquido neutro.
• Limpiarlo también internamente utilizing un paño humedo y detergente neutro; no utiliser paños o esponjas mojadas, ni chorros de agua, no usar sustancias abrasivas.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueda lavar en el lavavajillas y requisieren un lavado cada 2和睦asapproximadamente o más a做什么 si su uso es muy intenso.
• Abrir los comport panel tirando de ellos.
• Quitar los filtros uno a la vez, Aheadólicos hacía la parte posterior del grupo y tirando al mesmo tiempo hacía abajo.
• Lavar los filtros sin dollarlos,øjando que se sequen bien antes de volver a montarlos (si la superficie de los filtros cambia de color, no influye en el correcto funciona y eficacia de los filtros).
• Volver a colocarlos prestando atencion a que las manillas queden hacer la parte exterior.
• Volver a cerrar el comport panel.

No se pueda lavar ni regenerar, se debenCambiar cada 4 meses o mas a dato si su uso es muy intenso.

SUSTITUCION DE LOS FILTROS DE CARBON ACTIVO

• Abrir el Panel Aspirante tirando de el.
• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor de carbón activo saturado, de la manière indicada (A).
• Montar losutures (B).
• Montar los filtros antigrasa metálicos, el Panel Aspirante.

Illuminación

• Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
