BEDIENUNGSANLEITUNG COCKTAIL FABER

SICHERHEITSINFORMATIONEN 34

CHARACTERISTIKEN 37

MONTAGE 38

BEDIENUNG 41

WARTUNG 42

INHOUDSOPGAVE

NL

VEILIGHEIDSINFORMATIE 44

EIGENSCHAPPEN 47

INSTALLATIE 48

GEBRUIK 51

ONDERHOUD 52

INDICE

ES

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lessen Sieitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

A

Die Kabel mussen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.

• Für Geräte der Klasse I sicherstellen, dass das Versorgungsznetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
  Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüfung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechende zugängliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifrft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.
Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
- Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerätspielern. Vom Benutzer auszuführende Reinigungsa- und Wartungsarbeitenden dürfen nicht von Kindern ausgeführct werden, sofern sie nicht damit beaufsichtigt werden.
- Kinder,müssen beaufsichtigt werden,damit sichergestellt wird,dass sie nicht am Gerät spielten.

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heißt werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüfung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieser Produkte können bei der zuständigen Behörde, der ortlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

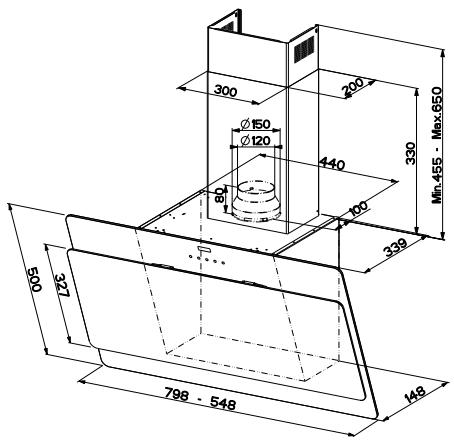

Platzbedarf

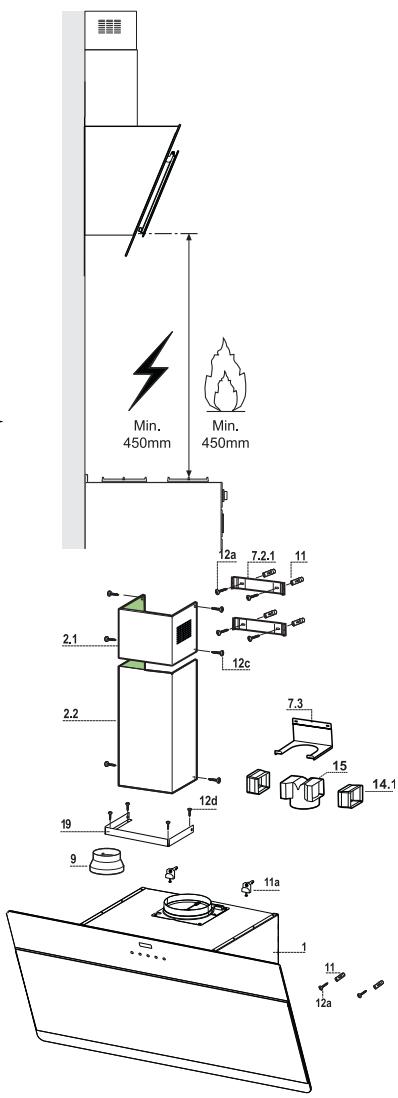

Koponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper, komplett mit: Bedienelemente, Beuch-tung, Ventilatorgruppe, Filter
2.1	1	Oberer Kaminteil
2.2	1	Unterer Kaminteil
9	1	Reduzierflansch 150-120
14.1	2	Anschlussveränderung Luftauslass
15	1	Anschluss Luftauslass
19	1	Bügel für Kamin
Bez.	Menge	Installationskomponenten
7.2.1	2	Befestigungswinkel oberer Kaminteil
7.3	1	Haltebügel Anschluss
11	6	Dübel
11a	2	Düb SB 12/10
12a	6	Schrauben 4,2 x 44,4
12c	10	Schrauben 2,9 x 6,5
12d	4	Schrauben 2,9 x 6,5
	Menge	Dokumentation
	1	Betriebsanleitung

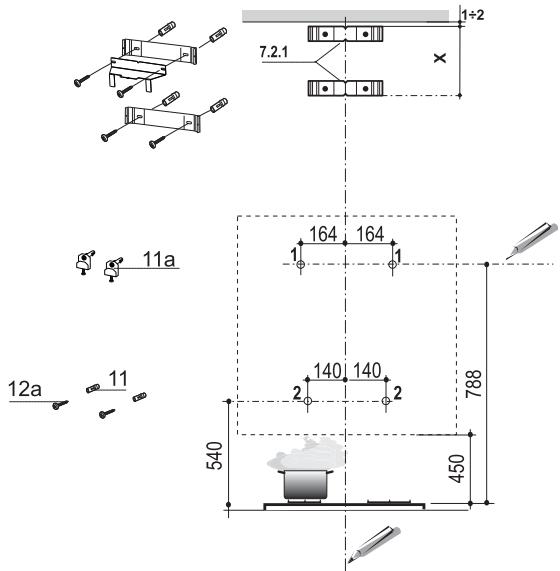

Bohrlocher und Befestigung der Bügel

An der Wand anziehnen:

• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube,
• eine waagrechte Linie mindestens 788mm oberhalb der Kochmulde.
• 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Wie angegeben 140mm rechts von der senkrechten Bezugslinie und 540mm oberhalb der Kochmulde einen Punkt (2) kennzeichen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüften.
  Die gekennzeichneten Punkte (1) mit einem Bohrer 12mm bohren.
  Die gekennzeichneten Punkte (2) mit einem Bohrer 8mm bohren.
  Die Dübel mit dem Bügel 11a in die Bohrungen (1) einfgen und festschrauben.
• Den Dübel 11 in die Bohrungen (2) einfügen.
• Den Bügel 7.2.1 wie angegeben 1 - 2mm unterhalb der Decke oder der oberen Begrenzung anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der LÖcher des Bügels kennzeichnen.
  Die gekennzeichneten Punkte mit einem Bohrer 8mm bohren.
  Die Dübel 11 in die Bohrungen einfigen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den oberen Bügel 7.2.1 und den Haltebügel 7.3 mithilfe der 2 mitgelieferten Schrauben 12a (4,2 x 44,4) verbinden.

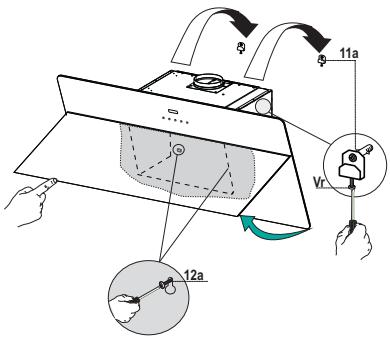

Montage des Haubenkörpers

• Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Panel).
  Die Fettfilter an den speziellen Griffen Herausziehen.
  Die beiden Schrauben Vr der Bugel 11a auf den Hubeginn regulieren.
• Den Haubenkorper an den 2 Bügeln 11a einhaken.
  Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
  Die Sicherungsschraube 12a einschrauben.
  Die Klappen wieder verschreiben/ Die Klappe offen.

Anschluss im Abluftbetrieb

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmer.

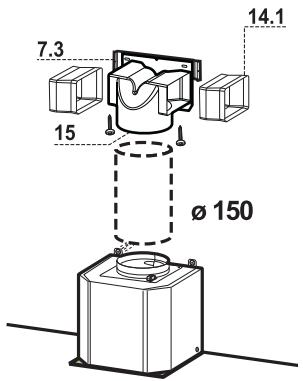

ANSCHLUSS DER UMLUFTVERSION

Die Verläufigerungen 14.1 beim Anschluss 15 seitlich einfugen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprichen den Kaminstutzen sowohl horizontal wie auch vertical übereinstimmen.
Vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Montage des Kamins

• Den Bügel 15 mit den mitgelieferten Schrauben 12d (2,9 x 9,5) am Haubenkörper befestigen.

Oberer Kaminteil

• Die beiden Seitenbleche leicht aufweiten, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag verschreiben.
• Seitlich der Bügel mit den 4 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.
• Kontrollieren, ob sich der Austritt der Anschlussveränderungen auf Höhe der Kaminöffnungen befindet.

Unterer Kaminteil

• Die beiden seitlichen Bleche des Kaminsleitung aufweiten, zwischen oberem Kaminteil und Wand einhängen und bis zum Anschlag verschiedene.
• Den unteren Teil mit 2 mitgelieferten Schrauben 12c (2,9 x 9,5) seitlich am Haubenkorper fixieren.

Schalttafel

Taste	Funktion
T1	Stellt den Motor ab.	-
T2	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.	Die Tasten T1+T2 leuchten.
T3	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein	Die Tasten T1+T3 leuchten.
	Aktiviert durch 2 Sekunden langes Drücken das um 30 Minuten verzögerte Abschalten (Motor+Beleuchtung). Bei aktiver Funktion kann die Betriebsgeschwindigkeit geändert werden.	Die entsprechenden Tasten T1+ (T2 oder T3 oder T4) blinken.
T4	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein	Die Tasten T1+T4 leuchten.
	Aktiviert mit 2 Sekunden langem Drücken die auf 6 Minuten eingestellte Intensivgeschwindigkeit, nach deren Ablauf wieder zur zuvor gewählten Gebläsestufe darübergekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.	Die Taste blinkt.
L	Schaltet die Beleuchtungsanlage auf höchster Intensitätsstufe ein und aus.	Taste eingeschaltet

Öffnen des Paneels

• Das Panel herausziehen.
• Das Paneel ist in jeder beliebigen Position arretierbar.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger saubern.
• Auch Innem mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
  Das Absauge Paneel offen.
• Bauen Sie die Filter einzeln aus. Drücken Sie die Filter nach hinten bis zum Anschlag undziehen Sie gleichzeitig vorne an der Grifföffnung soweit nach unten, dass Sie die Filter gut entnehmen können.
• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen setzen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der äußerten Sichteite zeigt.
  Das Absauge Paneel schlieben.

Aktivkohle-Geruchsfilter (Umluftversion)

Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch haufter geretzt werden.

AUSWECHSELN

• Das Absauge paneel offen.
  Die Fettfilter entfern.
  Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
  Die neuen Filter wie angegeben einbauen (B).
  Die Fettfilter wieder einbauen.
  Das Absauge paneel schlieben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
