BRUKSANVISNING COCKTAIL FABER

För din sakerhet och korrekt fonction av apparaten ber vi dig läsa denna bra克斯anvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltidenna bra克斯anvisning tillsammans med apparaten, sä att du kan lamna over den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga Funktion- och sakerhetsegenskaper.

Anslutningen av elkablarna ske utforas av en behörig tekniker.

• Tillverkaren ansvarar inte für eventuella skador som orsakas av felaktig installation aller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installeras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Om installationsanvisingarna for gasspishällen anger ett större avständ an det ovan angivna, måste det beaktas.
• Kontrollera att natspänningen motvarsar den som anges på markplaten inuti koksfläkten.
• Det ar nödvändigt att installerera franskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämelserna.
• För apparater i klass I, sakerställ att bostadens elsystem har en lämpig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan)darr matos avleds skara varsa kort som möjligt.
  Följ gällande lagstiftning angående utsugning av luft.

• Anslut inte köksfläkten till rökgaskanaler für forbänningsrök från värmeppannor, öppna spisar o.s.v.

• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du söra für tillräcklig ventilation av lokalen für att föhindra returflöde av forbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, fär lokalens negativa lufttryck inte överskrida 0,04 mbar für att föhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet fär inte ske genom en rökgaskanal som används av gasdrivna eller andra brändsledrivna apparater.
• Om elkabeln skadas,cka den bytas ut av tillverkaren ell er av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vagguttag som är i overensstammelse med gällande bestammelser.
  Följ noggrant foreskrifterna frän de lokala myndigheterna nar det gäller det tekniska och sakerhetsmässiga Åtgårder som ská vidtas für avledning av rök.

A VARNING: Ta bort skyddsfilmen innan du installerar koksflakten.
- Använd endast skruvar och beslag som ar lämpiga für köksfläkten.
VARNING: Om det inte installeras skruvar och beslag som overensstämmer med dessa anvisningar kan det leda till risk for elektrisk stöt.
- Titta inte direkt med optiska instrument (kikare, forstoringsglas o.s.v.).
- Flambera inte under köksfläkten. Det finns risk für eldsvåda.
- Denna apparat fär användas av barn (över 8 År), personer med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under forutsättning att de overvakas av nagon som kan ansvara for deras sakerhet eller som har lär dem hur apparaten används på ett saker tätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll som ska utforas av användaren fär inte utforas av barnutan tillsyn av en vuxen.
- Hall barn under uppsikt sa att deinte leker med apparaten.

• Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om deinte övervakas och instrueras.
  A De atkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.
• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk). Se avsnitt Underhäll och rengöring.
• Lokalen måste ha lämpig ventilation nar köksfläkten används samtidigt med andra apparater som använder gas eller andra brändsen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen à apparaten aller emballaget anger att apparaten inte fãr hanteras som hushàllsavfall. Den ská i stälet lámnas in på en uppsamplingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt satt bidrar du till att forebygga eventuella negativa miljö- och hãlsoeffekter som kan uppsta om apparaten bortskaffas som vanligt avfall. For ytterligare upplysninger am Återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.

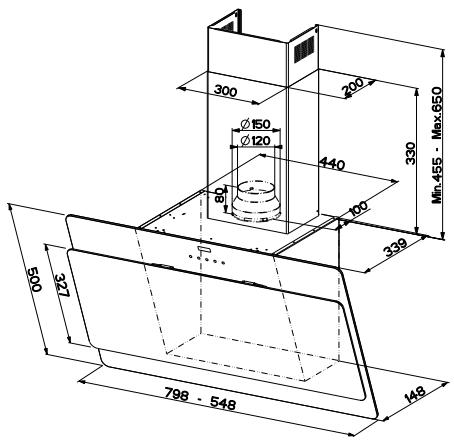

Matt

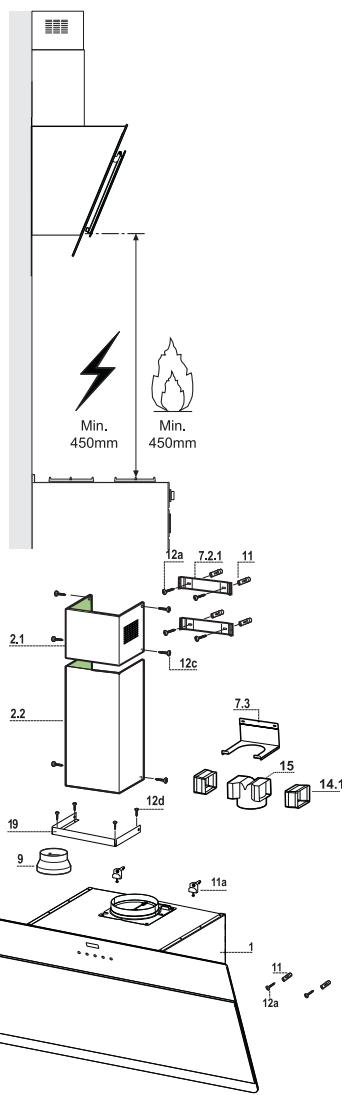

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläktsstomme komplet med: Reglage, Belysning, Fläktenhet, Filter
2.1	1	Övre skorsten
2.2	1	Undre skorsten
9	1	Reduktionsflans 150-120
14.1	2	Förlämt anslutningsstycke für luftutsläpp
15	1	Anslutningsstycke für luftutsläpp
19	1	Skorstensvinkel
Ref.	Antal	Installationskomponenter
7.2.1	2	Konsoler für fastsättning av övre skorsten
7.3	1	Stödkonsol für anslutningsstycke
11	6	Expansionspluggar
11a	2	Expansionspluggar SB 12/10
12a	6	Skruvar 4,2 x 44,4
12c	10	Skruvar 2,9 x 6,5
12d	4	Skruvar 2,9 x 6,5
	Antal	Dokumentation
	1	Bruksanvisning

Borrning i väggen och fastsättning av konsoler

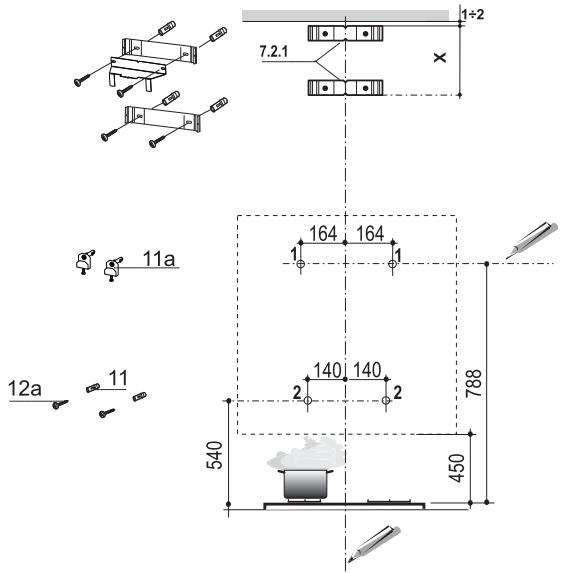

Markera pa vaggen:

-ett vertikalt streck upp till taket aller den övre gräsen, i mitten av köksfläktens monteringsområde;
-ett horisontalt streck 788~mm min. over kokhällen.
- Markera enpunkt (1) på det horisontala strecket vid 164mm till höger om det vertikala referensstrecket.
- Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
- Markera som angivet en referenspunkt (2) vid 140mm fran det vertikala referensstrecket, och 540mm over kokhällen.
- Upprepa detta moment frän den motsatta delen, kontrollera nivelleringen.
- Borra 12 mm hal i de markerade punkterna (1).
- Borra 8mm hal i de markerade punkterna (2).
Satt i expansionspluggarna med konsolen 11a i halen (1) och skruva fast.
Satt i expansionspluggen 11 i halen (2).
- Placera konsolen 7.2.1 1-2 mm是从taket aller den övre gräsen. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
- Markera konsolens hal.
- Placera konsolen 7.2.1 X mm under den Forsta konsolen (X = hõjd für medfoljande övre skorsten) enigt anvisingarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
- Markera konsolens hal.
- Borra 8mm hal i de markerade punkterna.
Satti expansionspluggarni 11 i halen.
Fäst den nedre konsolen 7.2.1 med de medfoljande skruvarna 12a (4,2 x 44,4).
- Satt ihop den övre konsolen 7.2.1 och stödkonsolen 7.3 med de medfoljande två skruvarna 12a (4,2 x 44,4).

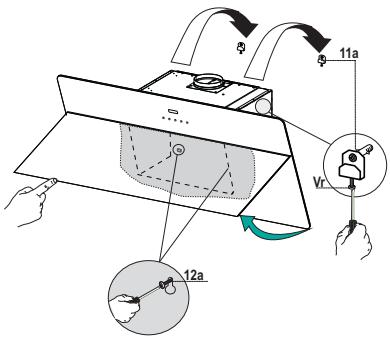

Montering av koksfläktssstomme

• Öppna luckan/luckorna (se avsnitt Öppning av pane-ler).
• Ta bort fettfiltren genom att lossa hakarna.
• Justera de två skruvarna Vr , på konsolerna 11a, vid början av förskruvningen.
• Haka fast köksfläktstommen på de 2 konsolerna 11a.
• Nivellera koksfläktstommen inifrám med skruvarna Vr.
• Skruva fast sakerhetsskruvarna 12a.
• Stäng luckan/luckorna.

Anslutningar

ANSLUTNING AV VERSION MED FRANLUFTKANAL

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120~mm . Installatoren kan fritt valja mellan de bada dimensionerna.

• For att installerera en fränluftkanal 120 mm ,satt en reducerfläns 9 på köksfläktens luftutsläpp.
  Fixera roret med hjalp av lampliga rorklammar (medfoljer ej).
• Ta bort eventuella filter med aktivt kol.

KOLFILTER

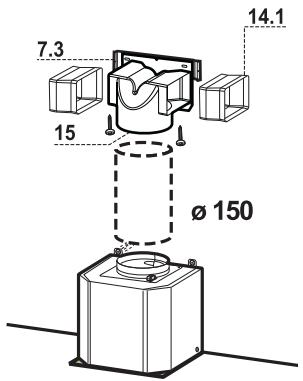

• For in förlängningsstykckena 14.1 i grenröret 15.
• Satt i anslutningen 15 i stödkonsolen 7.3 och füst den med en skruv.
• Kontrollera att förlängningsstykna sitter horisontelt och vertikalt uppriktade. Om sö inte är fallet justera detta.
• Anslut grenroret 15 till koksfläkten genom att anvå'nda en fast ell er en flexibel slang.
• Montera dit kolfilter

ELEKTRISK ANSLUTNING

• Anslut fläktkāpan till eluttaget och installerera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlagsna fettfiltren (se avsnitt "Underhalb") och se till att natsladdens kontaktdon ar ratt isatt i fluktens uttag

• Fäst vinkel 15 på köksfläktstommen med de medfoljande 12d skruvarna (2,9 x 9,5).

Övreskorsten

• Vidga latt de två sidoflikarna, haka fast dem bakom konsolerna 7.2.1 och stäng dem tills stoppet.
• Fäst de medfoljande 4 skruvarna 12c (2,9 x 9,5) på sidan av konsolerna.
• Sakerställ att utgangen av forlängningskopplingarna overensättem med skorstenens oppningar.

Undre skorsten

• Vidga latt skorstenens två sidoflikar, haka fast dem emellan den övre skorstenen och vöggen och stäng dem tills stoppet.
  Fäst den undre delen på köksfläktsstommens med de medfoljande 2 skruvarna 12c (2,9× 9,5)

Kontrollpanel

Knapp	Funktion
T1	Stänger av motorn.	-
T2	Slår på motorn på den första hastigheten.	Knapparna T1+T2 är tända.
T3	Slår på motorn på den andere hastigheten.	Knapparna T1+T3 är tända.
	Tryckt i 2 sekunder aktiveras den försenade avstängningen med 30 minutes (Motor+Belysning). Med aktiv Funktion är det möglicht att änder drifthastigheten.	De respektive knapparna T1+ (T2 eller T3 eller T4) blinkar.
T4	Slår på motorn på den tredje hastigheten.	Knapparna T1+T4 är tända.
	Tryckt i 2 sekunder aktiveras intensivhastigheten tidsinställd på 10 minutes, Nearenna tid För-flutit ätergår systemet till den tidigare inställda hastigheten. Lämplig att hölla ständ mot max.spridning av matos.	Knappen blinkar
L	Tänder och/släcker belysningen med max. in-tensitet.	Tändknapp

Oppning av panel

• Oppna panelen genom att dra i den.
• Panelen lages i vilket lage som helst som den stalls i.
• Rengör den utvändigt med en fuktig trasa och neutral rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutral rengöringsmedel; använd inte vata trasor eller svampar, inte heller vattenstål; använd inte slipmedel.

Fettfilter

RENGÖRING AV SJÄLVBARANDE METALLFETTFILTER

• Dessa kan även diskas i diskmaskin, de sca diskas varannan帽子ad cirka eller oftare vid intensiv användning.
• Oppna Comfortpanelerna genom att dra i dem.
• Ta bort ett filter at gangen, tryck dem bakat och dra dem samtidigt nedat.
• Diska filtrenutanattboja dem.Lat filtrentorkaforeatermonteringen.(En eventuelfargforandringpafiltretsovre yta,somkan intraffmed tiden,reducerar absolutinte filtres effektivitet.)
• Montera filtren på nytt. Se till att handtaget vander mot den synliga utsidan.
• Stäng comfortpanelerna igen.

Filtret kan inte diskas eller regenereras, det ska bytas ut var 4:e manad eller oftare vid en mer intensiv användning.

BYTE AV LUKTFILTER MED AKTIVT KOL

• Oppna Comfortpanelerna genom att dra i dem.
• Ta bort metallfettfiltren.
• Avlagsna de mittade luktifiltren med aktiv kol, som visas (A).
• Montera de nya filtren, som visas (B).
• Montera metallfettfiltren på nytt.
• Stäng Comfortpanelerna på nytt.

Belysning

• För byte kontakta servicecenter ("För inköpet vänd dig till att servicecentra").
