Producttype	Optische rookmelder
Merk	ABUS
Model	RWM250 (compatibel met RWM50/RWM100)
Afmetingen (hoogte x diameter)	36 mm x 102 mm
Gewicht	Ongeveer 150 g (met batterij)
Voeding	1 lithiumbatterij 3 V (CR123A)
Levensduur batterij	Tot 5 jaar (model RWM100)
Detectieprincipe	Fotoelektrische reflectie
Alarmgeluidsniveau	Minstens 85 dB op 3 m
Optische signalering	Knipperende rode LED elke 6 minuten (stand-by)
Bewaakt oppervlak	40 m² binnenshuis
Bedrijfstemperatuurbereik	0 °C tot +45 °C
Relatieve luchtvochtigheid	10% tot 90%
Toegepaste normen	EN 14604-2005, DIN 14676
Stiltefunctie	Ja, activeren door indrukken van de test/stopknop gedurende ongeveer 9 minuten
Functietest	Lang indrukken (5 s) van de test/stopknop; alternatief: ABUS testspray
Waarschuwing voor lage batterij	Piep elke 43 seconden gedurende ongeveer 30 dagen
Aanbevolen montage	Aan het plafond, minimaal 15 cm van de muur en 50 cm van hoeken
Onderhoud en reiniging	Zacht stofzuigen of borstelen; oppervlak met licht zeepachtige doek; vermijd water en chemicaliën
Veiligheid	Niet openen, verven of bedekken; elke 10 jaar vervangen
Garantie	2 jaar (exclusief batterijen)
Onderdelen en repareerbaarheid	Niet door gebruiker te repareren; geen reserveonderdelen beschikbaar
Algemene informatie	Fabrikant: ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, Duitsland

Veelgestelde vragen - RWM250 ABUS

Hoe test ik de RWM250 rookmelder?

Druk lang (ongeveer 5 seconden) op het onderste deel van de deksel (test/stopknop). Als het alarm klinkt, werkt het apparaat correct. U kunt ook de ABUS testspray gebruiken.

Wat te doen bij een vals alarm?

Als u zeker weet dat het geen brand is, druk dan op de test/stopknop om de stille modus ongeveer 9 minuten te activeren. De LED knippert elke 10 seconden. Na deze tijd, als er nog steeds rook wordt gedetecteerd, gaat het alarm weer.

Hoe vervang ik de batterij van de detecteerder?

Draai de detector tegen de klok in om hem van de basis te verwijderen. Verwijder de oude batterij en plaats een nieuwe lithiumbatterij 3 V (CR123A) met de juiste polariteit. Monteer de detector terug en voer een functietest uit.

Welke batterij gebruiken voor de RWM250?

Gebruik een lithiumbatterij 3 V van het type CR123A. Kies voor maximale levensduur aanbevolen merken: DESAY, Ramway, Duracell Ultra (voor RWM50) of EVE, PAIRDEER (voor RWM100).

Waar de rookmelder installeren?

Monteer het aan het plafond, bij voorkeur in het midden van de kamer. Houd een afstand van minimaal 15 cm van muren en 50 cm van hoeken. Vermijd keukens, badkamers en garages om valse alarmen te voorkomen.

Wat te doen bij brandalarm?

Verlaat onmiddellijk de locatie zonder tijd te verspillen. Sluit deuren achter u. Waarschuw buren, vooral kinderen en slechthorenden. Bel de brandweer van buiten het gebouw. Ga niet naar binnen totdat de hulpdiensten dit toestaan.

Hoe de rookmelder reinigen?

Stofzuig zachtjes het stof uit de ventilatieopeningen of gebruik een borstel. Gebruik voor het oppervlak een licht zeepachtige doek. Gebruik nooit water, chemicaliën of schurende reinigingsmiddelen.

Wat is de levensduur van de detector?

De detector moet uiterlijk elke 10 jaar worden vervangen. De batterij moet worden vervangen zodra het signaal voor lage batterij klinkt (piep elke 43 seconden).

Valt de detector onder garantie?

Ja, de garantie is 2 jaar vanaf de aankoopdatum. Deze dekt materiaal- en productiefouten, maar niet batterijen of schade door onjuist gebruik. Bewaar het aankoopbewijs.

Hoe weet ik of de batterij bijna leeg is?

De detector piept elke 43 seconden gedurende ongeveer 30 dagen voordat de batterij volledig leeg is. Vervang de batterij zodra dit signaal klinkt.

GEBRUIKSAANWIJZING RWM250 ABUS

Gebruikershandleidning

Rookmelder

Gebruikershandleidning

Rookmelder

NL

ENT14604-2005/

AC-2008

033

RWM50:0333-CPR-292100-1

RWM100:0333-CPR-292100-2

DOP 2015RWM50/

DOP 2015RWM100

Beschrijving van het apparatus 51
Veiligheidsinstructures 52
Garantie 54
Conformiteits- en prestatieverklaring 55
Ingebruikname en montage 56
Reinigen, afvoeren | Onderhoud en contrôle 60

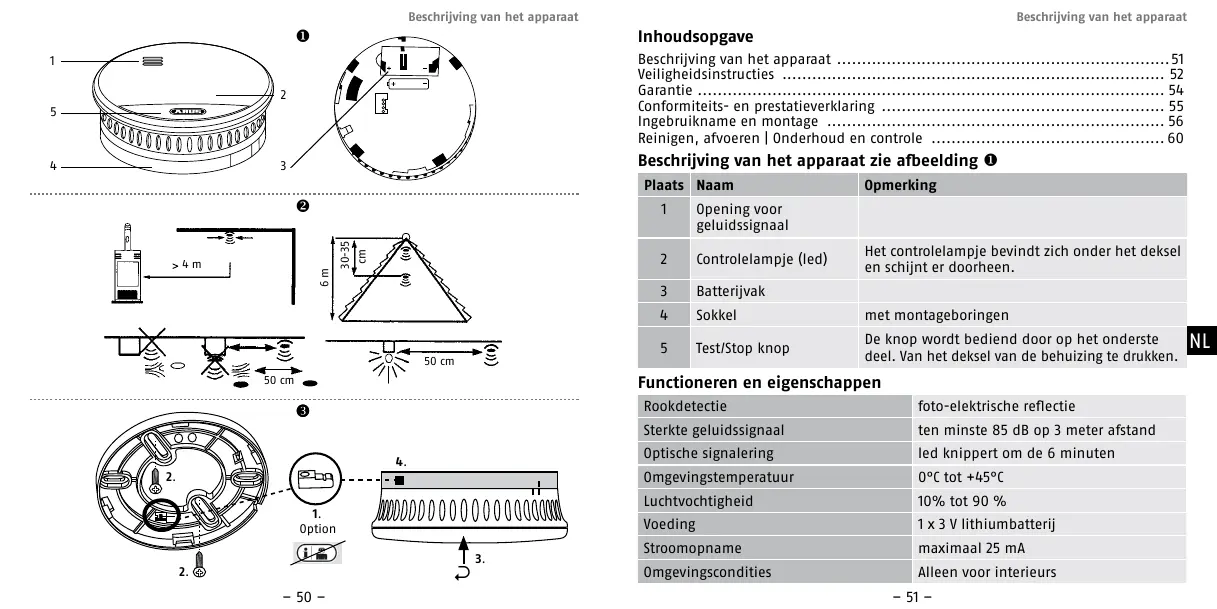

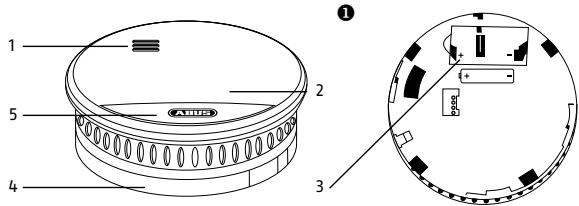

Beschrijving van het apparaat zich afbeelding 1

Plaats	Naam	Opmerking
1	Opening voor geluidssignaal
2	Controllampje (led)	Het controleampje bevindt zich onder het deksel en schijnt er doorheen.
3	Batterijvak
4	Sokkel	met montageboringen
5	Test/Stop knop	De knop worden bediend door op het onderste deel. Van het deksel van de behuizing te drukken.

Functioneren en eigenschappen

Rookdetectie	photo-elektrische reflectie
Sterkte geluidssignaal	ten minste 85 dB op 3 meter afstand
Optische signalering	led knippert om de 6 Minutes
Omgevingstempoatuur	0°C tot +45°C
Luchtvochtigheid	10% tot 90 %
Voeding	1 x 3 V lithiumbatterij
Stroomopname	maximaal 25 mA
Omgevingscondities	Alleen voor intereurs
Levensduur van de batterij	RWM50: 1 tot 2aar RWM100: maximaal 5aar
Akoestisch batterijsignaal	ca. 30 dagen voordat de batterij leeg is
Hoogte	36 mm
Diameter	102 mm
Toegepasste normen	EN14604-2005
Ruihte von toepassing	conform DIN 14676

Technische wijzigingen voorbehonden!

Inhoud

• Rookmelder RM50/RM100 incl. batterij
• Deze bedieningshandleiding
  Montagematerialiaal

Verklaring van de symbolen

In de handleiding en op het apparaat komen de volgende symbolen voor:

Symbool	Signaalwoord	Opmerking
!	Waarschuwing	Gevaar op verwonding of bevaren voor de gezondheid.
!	Waarschuwing	Gevaar op verwonding of bevaren voor de gezondheid. Door elektrische spanning
!	Belangrijk	Waarschuwing voor möglichke schade aan het apparaat/accessoires.
i	Attentie	Let op: belangrijke informatie.

Waarschuwing

• De rookmelder reageert nicht op gassen, dampen,itte en open vuur of vlammen! Daarvoor zichmelders met speciale sensoren nodig!
• Personen met een gehoortbeperking hunnen het alarm nicht horen! Hiervoor zich melders met extra optische signalering beschikbaar.
• Rookmelders können levens redden. Test waarom voor uw eigeneiligheid regelmatig de batterij en het functioneren van de rookmelder. Wees er altijd op bedacht dat een rookmelder geen brand kan voorkomen, maar wel kan signaleren. Vervang omwille van uweiligheid de rookmelder na uiterlijk 10aar.
• Zeer krachtige elektron magnetische straling kan vals alarm veroorzaken.
• Installer de melder waarom Niet in de buurt van apparaten die elektron magnetische straling uitzenden in de buurt van sterke magneten.

De rookmelder functioneert op basis van het optische principe vanoto-elektrische reflectie en is voorzien van een deektker waarin binnendringende rookdeeltjes gemeten worden. Zodra de drempelwaarde wordt overschreen, klinkt er een luid akoestisch alarm. Het alarm wordt uitgeschakeld zodra de meetkamer weer rookvrij is.

Bereik: 40m^2 binnen een ruimte
- Batterijvoeding (1x 3 V lithiumbatterij)
- Automatische signalering van de batterijconditie
- Controle batterijvak (de rookmelder kan alleen worden gemonteerd indien er een batterij geplaatst is)
- Optisch contrôlelampje (led) en akoestisch alarm
Eenvoudige montage

Garantie:

• ABUS-producten worden met de grootst möglichke zorgvuldigheid ontworpen, vervaardigd en volgens de geldige voorschriften gecontroleerd.
• De garantie isuitsluitend van toepassing op defecten die terug te voeren zich op materiaal- of fabricagefouten. Indien er aantoonbaar spreke is van een materiaal- of fabricagefout, worden de rookmelder gerepareerd of verrangen. Zulks geschiedt ter beoordeeling van de verstrekker van de garantie.
• De garantie eindigt in dergeldijke geallen na afloop van de oorspronkelijke garantietermijn van 2aar na de datum van aankoop. Overige aanspraken worden uitdrukkelijk utgesloten.
• De meegeleverde batterijen zijn uitgesloten van de garantie.
• ABUS is nicht aansprakelijk voor defecten en schade als gevolg van externe factoren (bijvoorbeeld vervoer, geweld, onjuiste bediening), ondeskundig gebruik, normale slijtage of negeren van deze handleiding.
• Om aanspraak te konnen make op de garantie dient u bij de desbetreffende rookmelder de originele factuur met datum van aankoop plus een korte beschrijving van de fouit te voegen.
• Indien u een rookmelder een defect constasteert dat reeds aanwezig was op het moment van aankoop, verzoeken wij u zich binnen tweeJAarrechtstreek tot de verkooper te wenden.

Correct gebruik

Gebruik het apparaat uitsluitend voor de doeleinden waaroor het ontworpen en vervaardig is. Elke andere toepassing zal worden aangemerkt als onjuist gebruik. Dit apparaat mag uitsluitend voor het volgende doeil gebruikt worden:

• vuur-en rookdetectie in particuliere woningen

Conformiteitsverklaring

Hierbij verwkaart ABUS August Bremicker Sohne KG, Altenhofer Weg 25, 58300 Wetter, dat apparaat RWM50/RWM100 voldoet aan de eisen en desbetreffende bepalingen van richtlijn 2004/108/EG. Voor nadere informatie over de CE-verklaring of voor inage in de CE-verklareng verzoeken wij u contact op te nemen met ABUS August Bremicker Sohne KG, Kundenservicecenter, Altenhofer Weg 25, 58300 Wetter.

Prestatieverklaring 2015RWM50/2015RWM100

Deze rookmelder is als bouwproduct gecontroleerd en gecertificierd conform EU-verordening 305/2011. De productie worden met behulp van regelmatie en onafhankelijk inspecties gecontroleerd teneinde te waarborgen dat te allen tijde voldaan worden aan de wettelijk en overige normen. Vul in hetzoekveld rechtsboven het type van de rookmelder in (RWM50 of RWM 100) en gaaar downloads.

Door te dubbelklikken=kunt u de verklaring opvragen. Hier vindt u ook de pagina met de gegevens en de bedieningshandleiding van de rookmelder.

Waarschuwing

Neem om uitval van het apparaat te voorkomen de volgende punten in acht:

• Het apparatus mag nicht afgedekt worden!
• Het apparaat mag nicht geschilderd of behangen worden!
• U mag het apparaat nooit openen of repareren, omdat probleemloos functioneren daarna Niet更是 gewaarborgd is. De garantie verralt wanneer dit Niet in acht worden genomen.
• Indien het apparaat gevallen is of op een andere manier beschadigd is geraakt, mag het Niet meer gebruikt worden.
• Indien u het apparaat aan derden overdraagt, dient u ook deze handleiding te overhandigen.

Voor de ingebruikname

Waarschuwing

• Houd verpakkingsmaterial alsijd uit de buurt van kinderen -verstikkingsgevaar!
• Verwijder eerst het verpakkingsmaterial voordat u het apparaat in gebruik neemt.

Wat te doeen bij een alarm?

• Verlaat direct woning. Elke seconde telt, dus verlies geenijd met aankleden of het meenemen van kostaarheden. Volg het vluchtplan.
• Waurschuw medebewoners en neem ze mee - vooral kinderen en personen met een gehoorbeperking!
• Open geen deuren zonder ze te controlleren. Is een deur heet of komt er rook onderdoor, doe davon dan Niet open! Gebruik een alternatie vluchtweg. Is de deur koel, druk er dan uw schouder tegenaan, open de deur op een kier en bereid u er op voor dat u hem direct dichtkest sunt slaan als er把它, vlammen of rook binnendringen.
• Als er veel rook is, damit bij de grond blijven en zo möglichk door een vochtige doek ademen.
• Deuren sluiten bij het verlaten van de ruimte.
  Zodra u het pand verlaten heeft, maar de afgesproken plaats gaan en nicht terugkeren maar de woning.
• De brandweer waarschuwen zodra u buiten het brandende pand bent.
• De brandweer inlichten over de situatie in het pand.

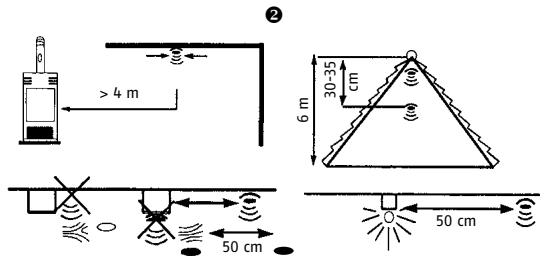

Aanbevolenplaatsenzieafbeelding

• Rookmelder direct aan het plafond midden in de ruimte plaatsen.
• Het belangrijkt zich woonkamers, slaapkamers en kinderkamers.
• Als er meerder slaapkamers zich in iedere slaapkamer een rookmelderplaatsen.
• Wij raden aan ook rookmelders te plaatsen in hallen en gangen, aangezien vooral trappenhuizen brand bevorderen (schoorsteneffect). Plaats meerdere melders in lange hallen en gangen.
• De afstand:tussen de melders mag nicht meer dan 8 meter bedragen.
  Bij de bevestiging aan het plafond dient u erop te letten dat de afstandussen de melder en de wand ten minste 15 cm bedraagt en ten opzichte van hoeken ten minste 50 cm.

Waarschuwing

Plaats geen rookmelders op de volgendeplaatsen:

• Plaatsen met temperatuurschommelingen die buiten het aanbevolen bereik van +0^ tot +45^ vallen.
• Plaatsen waar het kan tochten, waardoor eventuele rook de melder nicht kan bereiken, bijv. naast ramen, deuren of ventilatieschachten.
• Plaatsen waar spreke kan zijn van damp, stoom, groe luchtvochtigheid of uitlaatgassen die vals alarm hunnen veroorzaken, bijv. in keukens, badkamers of garages.
• Plaatsen met veel stof of verruiling waardoor het functioneren van de melder nadelig beinvloed kan worden.
• Op het hoogste punt van gewelfde ruimtes. De afstand tot het hoogste punt dient ten minste 30 cm te bedragen.

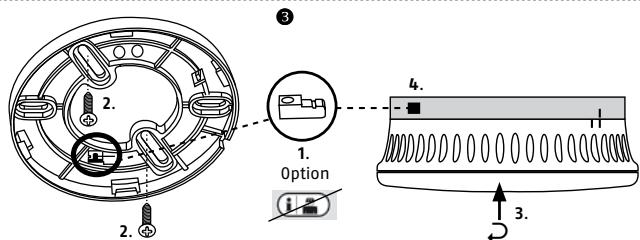

Installeren enplaatsen zie afbeeding 3

Waarschuwing

Let er bij het markeren van de boorgaatjes op dat er zich geen elektrische leidingen, kabels, buizen of andere belangrijke installations anschter de beoogde plaatsv bevinden!

• Laat u bij twijfel adviseren voordat u gaat boren!

• Indien u een rookmelder wilt paatsen in een voertuig (bijv. een woonwagen of caravan), neem dan.altijd eerst contact op met de producent of dealer.Deze kan u adviseren over de juiste paats.

• Draai de rookmelder gegen de klok in los van de sukkel. Markeer de boorgaten met behulp van de sukkel.

• Boor de gaatjes, plaats de pluggen en schroef de sukkel vast.
• Verwijder de transportbeveiliging (bescherming gegen ontlading) op de minpool van de batterij van de melder (zie afbeeldig ) en draai de rookmelder met de klok mee op de sukkel. De melder is zodenig uitgevoerd dat ze neit geplaatst kan worden zonder batterij.
• Indien het Niet lukt de rookmelder op de sukkel teplaatsen, controleren of de batterij correct geplaatst en aangesloten is.

In gebruik nemen en controlleren (test)

• De rookmelder is gereed voor gebruik zodra de batterij geplaatst is.
• Onder het deksel van de behuizing bevindt zich een controlelampje dat om de 344 seconden (ca. 6 minutes) oplicht en aanseift dat de batterij correct geplaatst is en voldoende stroom levert om alarm te konnen sloan.
• Controller de melder regelmatig: Druk ca. 5 seconden op het onderste.Deel van het deksel van de behuizing. Klinkt er een signal dan functioneert het apparata correct en kan het geplaatst worden.
• Door de test van de elektronica in het apparaat worden automatisch gedurende 9 minutes de onderdrukkingschakeling geactiveerd en knippert de led elke 10 seconden.

Na afloop van deze 9 minuten schakelt de melder automatisch overaar de bewakingsmodus. De LED knippert dan waar onceveer elke 6iminen.

• De rookmelder kan ook getest worden met de RM testspray van ABUS. Zodra de testspray in de detectiekamer dringt, klinkt er een alarmsignal waarna het functioneren van de rookmelder getest worden.

Attentie: Het alarm is zeer krachtig. Gebruik gehoorbescherming!

Verwisselen van de batterij

Zodra de batterij te zwak worden, klint er om de 43 Seconden een pieptoon (gedurende ca. 30 dagen) om u eraan te herinneren dat de batterij verwangen moet worden.
- Maak de melder los door deze linksom (tegen de wijzers van de klok in) van de sukkel los te draaien. Verwijder verrolgens de oude batterij en verrang deze door een nieuwe. Let op dat de polariteit van de batterij overeenkomt met de in de melder aangegeven polariteit (zie afb. 1).
Zodra dit signaal klinkt, dient de batterij verwisseld te worden.
- De rookmelder blijft voorlopig wel volledig functioneren.
- Na het verwangen van de batterij dient de rookmelder algijd te worden getest.
Voer dan de bovenomschreven test UIT.

Attentie

Ten behoeve van een lange levensduur en betrouwbaar functioneren adviseren wij de volgende kwaliteitsbatterijen:

RWM50: DESAY CR123A, Ramway CR123A, Duracell Ultra 123
RWM100:EVE CR123A, PAIRDEER CR123A

Alarm en vals alarm

Zodra de drempelwaarde wordt overschreden, klinkt er een luid akoestisch alarmsignaal.

• Het alarmsignaal blijkt klinken zolang er rook in de detectiekamer is.
• Het alarm worden pas uitgeschakeld zodra de detectiekamer waar rookvrij is.

Wat te doein bij vals alarm?

Valse alarmen können veroorzaakt worden door bijv. een zeer hoge luchtvochtigheid, piepkleine insecten, rookontwikkeling bij het koken of het vrijkomen van veel stof.

• Als het alarmsgnaal klinkt, brengt u zichzelf eerst ineiligeid. Zodra u zeker weet dat het om een vals alarm gaat, kutn u de melder uitschaken door de test/stop knop gedurrende 9 minutes ingedrukt te houden.
• De rookmelder schakelt ook vanzelf uit zodia er geen rookdeeltjes meer in de rookkamer binnenin de melder zichn of de test/stop knop nogmaals ingedrukt worden.

Uitschakelen:

Het alarmsignal kan met behulp van de test/stop knop gedurende 9 minuten tiendelijk worden uitgeschakeld. Als de onderdrukkingschakeling is geactiveerd knippert de rode led elke 10 seconden. Wanner na ongeveer 9 minutes nog steeds rook in de rookmeetkamer worden gedetecteerd gaat het akoestische signala opnieuw af.

Activeer de schakeling voor onderdrukking van het alarm alleen als u met 100% zekerheid een oorzaak van een brand kuntuitsluiten!

Attentie

• Bescherm het apparaat gegen stof, vuil en vochtigheid.

Onderhoud en contrôle

Rookmelders dienen ten minste eenmaal peraar conform DIN 14676 te worden gecontrolerod op functioneren. Het functioneren van deze rookmelder kan gecontrolered worden door de controknp gedurende langere tijd ingedrukt te houden. (5 in afbeeling 1). De led knippert dan snel, waarna een geluidssignaal ter bevestiging volgt.

Reinigen

• Stoffige melders要去en schoongemaakt worden. Ogehoopt stof in de luchtsplenen van de melder kan wegzogenen of -geblazen worden. Zo nodig kan het stof ook een penseeltje worden verwijdert.
• Zuig bij het verwangen van de batterij de meetkamer van de rookmelder voorzichtiguit om binnengedrongen stof en vuil te verwijdenen.
• De buitenkant kan met een lichte vochtige doek en een zeepoplossing gereinigd worden.

Belangrijk

• Let er waar bij op dat er geen water in het apparaat komt.
• Apparaat Niet in de vaatwasser reinigen!
• Gebruik geen scherpe, spitse, schurende hulpmiddelen, bijtende reinigingsmiddelen of harde borstels!
• Gebruik geen chemicalien
• Reinig de rookmelder Niet met Licht ontvlambare vloeistoffen!

Verwijzing maar de EU-richtlij inzake oude elektrische en elektronische apparaten

Ter bescherming van het milieu mag het apparaat aan het eind van+zijn levensduur Niet afgevoerd worden met het huishoudelijk afval. Het apparaat kan via de desbetreffende inzamelpunten worden afgevoerd. Volg de lokale voorschriften voor het afvoer van de materialei.

Voer het apparaat af conform EG-richtlijn 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment) voor oude elektrische en elektronische apparatuur. U kunt ook contact opnemen met de lokale gemeenteiniging. Bij uw gemeente of uw verkoper kunt u informatie krijgen over het inleveren en afvoeren van oude apparaten.

Instructies voor batterijen

• Laatkleine kinderen nooit met batterijnen spelien. Kinderen konnen ze in hun mond stoppen en doortslikken. Dit kan ernstige gevolgen hebben voor de gezondheid. Ga in dat geval direct aan een arts!
  Gewone batterijen mogen nicht opgeladen, verhit of in open vuur gegood worden (explosiegevaar!).
• Vervang batterijenijdig zodra ze zwakker worden.
• Vervang.altijd alle batterijnen tegelijk en gebruik.altijd hetzelfde type batterijen.

Belangrijk

• Leeggelopen des beschadigde batterijen können ernstig huidletsel veroorzaken. Gebruik inDat geval geschichte beschemende handsohenen. Reinig het batterijvak met een droge doeck.
  Gewone batterijen moot Niet opgeladen, verhit of in open vuur gegood worden (explosiegevaar!).

Belangrijke instructies voor het afvoeren van batterijen

Voor uw product worden batterijen gebruikt waarop EU-richtlijn 2006/66/EG van toepassing is en die Niet met het gewone huishoudelijk afval mogen worden afevoerd. Informeer aan de geldende voorschriften voor de aparte inzameling van batterijen. Correct afvoeren van batterijen helpt schadelijke gevolgen voor milieu en volksgezondheid te voorkomen.

Deze symbolen vindt u op batterijen die schadelijke stoffen bevatten:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

RWM50/RWM100

Rilevatore di Fumo

NL Technische wijzigingen voorbehonden.

Geen aansprakelijkheid voor vergissingen en drukfouten.

© ABUS | D-58292 Wetter (Germany)

Indices
