| Tipo di prodotto | Rivelatore ottico di fumo |
| Marca | ABUS |
| Modello | RWM250 (compatibile RWM50/RWM100) |
| Dimensioni (altezza x diametro) | 36 mm x 102 mm |
| Peso | Circa 150 g (con pila) |
| Alimentazione | 1 pila al litio 3 V (CR123A) |
| Autonomia della pila | Fino a 5 anni (modello RWM100) |
| Principio di rilevamento | Riflessione fotoelettrica |
| Livello sonoro dell'allarme | Almeno 85 dB a 3 m |
| Segnalazione ottica | LED rosso lampeggiante ogni 6 minuti (standby) |
| Superficie controllata | 40 m² in interni |
| Intervallo di temperatura di funzionamento | 0 °C a +45 °C |
| Umidità relativa | 10 % a 90 % |
| Norme applicate | EN 14604-2005, DIN 14676 |
| Funzione silenzio (muto) | Sì, attivazione premendo il pulsante test/stop per circa 9 minuti |
| Test di funzionamento | Pressione lunga (5 s) sul pulsante test/stop; alternativa: spray di test ABUS |
| Avviso batteria scarica | Bip ogni 43 secondi per circa 30 giorni |
| Montaggio consigliato | Soffitto, ad almeno 15 cm dalla parete e 50 cm dagli angoli |
| Manutenzione e pulizia | Aspirazione delicata o spazzola; superficie con panno leggermente saponato; evitare acqua e prodotti chimici |
| Sicurezza | Non aprire, dipingere o coprire; sostituire ogni 10 anni |
| Garanzia | 2 anni (escluse pile) |
| Ricambi e riparabilità | Non riparabile dall'utente; nessun ricambio disponibile |
| Informazioni generali | Produttore: ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, Germania |
Domande frequenti - RWM250 ABUS
Domande degli utenti su RWM250 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema di gestione chiavi in formato PDF gratuitamente! Trova il tuo manuale RWM250 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RWM250 del marchio ABUS.
MANUALE UTENTE RWM250 ABUS
Istruzioni per l'uso
Rilevatore di Fumo
Inhaltsverzeichnis
Istruzioni per l'uso Rilevatore di Fumo
IT
EN14604-2005/ AC-2008
03
RWM50:0333-CPR-292100-1
RWM100:0333-CPR-292100-2
DOP 2015RWM50/
DOP 2015RWM100
Descrizione dell'apparechio 67
Avvertenze di sicurezza 68
Garanzia 70
Dichiarazione di conformità e dichiarazione di prestazione 71
Messa in funzione e montaggio 72
Pulizia,smaltimento | manutenzione e verifica 76

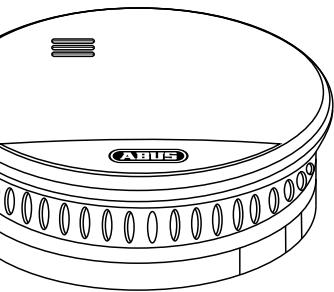

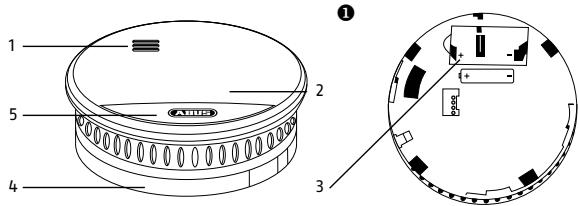

Descrizione dell'apparecchio: vedere disegno ①
| Pos. | Denominazione | Significato |
| 1 | Punto di uscita del suono | |
| 2 | Spia luminosa (LED) | La spia luminosa di trova sotto il coperchio e lo illumina quando si accende. |
| 3 | Vano batterie | |
| 4 | Base del rilevatore | Con fori di montaggio |
| 5 | Pulsante di test/stop | Il pulsante di test/stop si attiva premendo sulla parte inferiore del coperchio dell'alloggiamento. |
Funzione e caratteristiche
| Rilevamento del fumo | riflessione fotoelettrica |
| Livello di potenza sonora | min 85 dB a 3 metri di distanza |
| Indicazione ottica di allarme | il LED lampeggia agli 32 secondi |
| Campo di temperatura | da 0 °C a +45 °C |
| Umidità atmospherica | da 10% a 90% |
| Alimentazione elettrica | 1 batteria block da 9 V |
| Assorbimento di corrente | max 25 mA |
| Condizioni ambientali Uso autorizzato | solo per ambienti interni |
| Durata della batteria | RWM50: da 1 a 2 anni RWM100: fino a 5 anni |
| Segnale acustico batteria scarica | ca. 30 giorni in anticipo |
| Altezza | 36 mm |
| Diametro | 102 mm |
| Norme applicate Campo di applicazione | EN 14604-2005 conforme a DIN 14676 |
Con riserva di modifiche tecniche.
Contenuto della fornitura
- Rilevatore di fumo RWM50/RWM100 con batteria
- Istruzioni per l'uso
- Materiale di installmente
Spiegazione dei symboli
Nelle istruzioni e sull'apparecchio sono impiegati seguenti symboli:
| Simbolo | Parola chiave | Significato |
| ! | Avvertenza | Avvertenza sui rischi di lesioni o rischi per la salute. |
| ! | Avvertenza | Avvertenza sui rischi di lesioni o rischi per la salute dovuti alla tensione elettrica. |
| ! | Importante | Avvertenze di sicurezza per possibili danni all'apparecchio / all'accessorio. |
| i | Nota | Riferimento a informazioni importanti. |
Avverenza
- Il rilevatore di fumo non rileva gas, vapori, calorie e fuoco/fiamme.
A tale scopo sono necessari rilevatori con sensori speciali! - Le personne con una limitata capacità ueditiva potrebbero non sentire l'allarme. Per tali casi sono disponibili rivelatori con segnalazione ottica aggliuntiva!
- I rilevatori di fumo sono salvare la vita. Per la propria sicurezza si raccomanda quando di testare regolarmente la batteria e lo stato di funzionamento del rilevatore. Si tengà presente che il rilevatore di fumo non può impedire un incendio, ma che può solamente segnalne la presenza. Per la propria sicurezza si raccomanda di sostituire completamente il rilevatore di fumo al massimogni 10 anni.
- In presenza di radiazioni elettromagnetice particolaremente elevate possono verificarsi malfunzionamenti. Si raccomanda pertanto di non installare il rilevatore vicino a dispositivi che emettono radiazioni elettromagnetice o vicino a forti magneti.
Il rivelatore di fumo funzione secondo un principio ottico e ha una camera di misurazione in cui vengono misurate le particelle di fumo che vi penetrano. Se si supera la soglia di allarme risuna un forte allarme acustico. L'allarme viene disattivato quando la camera di misurazione è nuovamente priva di fumo.
Area monitorata: 40m^2 all'interno di un locale
- Alimentazione a batteria (1x batteria, 3 V)
- Rilevamento automatico di stato della batteria
- Controllo alloggiamento batteria (il rilevatore può essere montato solo se la batteria è inserita)
- Spia luminosa di controllo ottico (LED) e allarme acustico
Montaggio facile
Garanzia:
- I prodotti ABUS sono progettati con la massima cura e sono prodotti e controllati conformamente alle direttive vigenti in materia.
- La garanzia copre esclusivamente i difetti riconducibili a errorsi di materiale o di fabbricazione. Nel caso in cui sia comprovato un erre o materiale o di fabbricazione, il rilevatore di fumo sare riparato o sostituito a discrezione del garante.
- La garanzia termina, in quosti casi, alla scadenza del periodo originario di garanzia di due anni nella data di acquisto. Si escludono espessamente ulteriori pretese.
- Sono esclude dalla garanzia le batterie incluse nella fornitura.
- ABUS non si assume alcuna responsabilità per eventuali deteti o danni causati da fattori esterni (ad es.trasporto, uso della forza, uso scorretto), da un utilizzo improprio, da normale usura o dalla mancata osservanza delle presenti struzioni.
- Qualora si facca valere una pretesa di garanzia, si deve allegare al rilevatore di fumo oggettoto del reclamoanche la prova d'acquisto originale contente la data d'acquisto e una breve descrizione scritta del detificio.
- Se si riscontra un difetto del rilevatore di fumo che sua è presente al momento dell'acquisto, è possibile rivolgersi direttamente al proprio rivenditore entro i primi due anni.
Utilizzo conforme alla destinazione d'uso
Si raccomanda di utilizzato l'apparecchio esclusivamente per lo scopo per il quale è stato concepito e fabbricato! Qualsiassi altri utilizzato è considerato non conforme alla destinazione d'uso. Il presente apparecchio più essere utilizzato solo per gli scopi segui:
- Rilevamento di incendio o fumo in ambienti domestici
Dichiarazione di conformità
Con la presente, ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dichiar che I'apparecchio RWM50/RWM100 è conforme ai requisiti fondamenti e alle ulteriori pertinenti dispositions della Direttiva 2004/108/CE. Per maggiori informazioni riguardanti la Dichiarazione CE o per prendere visione della Dichiarazione CE si prega di rivolgersi a ABUS August Bremicker Söhne KG, Centro di assistenza clienti, Altenhofer Weg 25, 58300 Wetter.
Dichiarazione di prestazione 2015RWM50/2015RWM100
Il presente rivelatore di fumo è testato e certificato come prodotto da costruzione ai sensi del Regolamento UE 305/2011. La produzione è monitorata mediante controli regolari e indipendenti allo scopo di stabilire l'osservanzaenza alterazioni dei requisiti legali e normativi.
Si prega di inserire nel Campo di ricerca in alto a destra il tipo di rilevatore (RWM50 oppure RWM 100), e poi andare su downloads. Facendo doppio clc è qui possibile visualizzare la dichiarazione di prestazione. Qui si trovano inoltre ancche la scheda tecnica e le istruzioni per il rilevatore di fumo.
Avertenza
Per evitare danni all'apparecchio osservare i seguenti punti:
Non coprine l'apparecchio!
Non verniciare né coprre l'apparecchio con carta da parati!
- Non apriere né riparare l'apparecchio. In caso contrario non è più possible garantirne il perfetto funzionamento.
L'inosservanza di queste condizioni invalida la garanzia.
- Nonutilizzare più l'apparecchio se è caduto o presente danni dovuti ad autres cause.
- Nel caso in cui l'apparecchio sia ceduto a terzi, consegnareanche le presenti istruzioni per I'uso.
Prima della messa in funzione
Avverenza
- Tenere l'imballaggio fuori alla portata dei bambini. Rischio di soffocamento!
- Rimuovere il materiale di imballaggio dall'apparecchio prima di metterlo in funzione.
Cosa fare se scatta l'allarme?
- Uscire subito dall'appartamento! Ogni secondo conta! Non perdere quando tempo a vestirsi o a prendere gli oggetti di valor. Attenersi al piano di fuga!
- Avvertire e portare con sé i coinquilini, soprattutto bambini e persone con limitata capacità uditiva.
- Non après nessuna porta perché averse prima controllato la superficie. Se la superficie è calda o se è visible fumo sulla porta, non aprirla! Utilizzato vied i fuga alternative. Se la superficie della porta fosse fredda, premere contro diessa con una spalla, socchiudere leggermente la porta e stare pronti a richiuderla immediatamente se attraverso l'apertura dovesso penetrare calorie, fiamme e fumo.
- Se l'aria è satura di fumo tenersi vicino al pavimento. Se possibile, respirareattraverso un panno inumidito.
- Chiudere la porta dietro di se dopo essere usciti alla stanza.
- Dopo ave lasciato l'edificio raggiungere il punto di raccolta prestabilito e non ritornare in casa.
- Chiamare i vigli del fuoco dopo aver raggiunto l'esterno dell'edificio in fiamme.
- Fornire ai vigli del fuoco informazioni sulla situazione all'internalo dell'edificio.

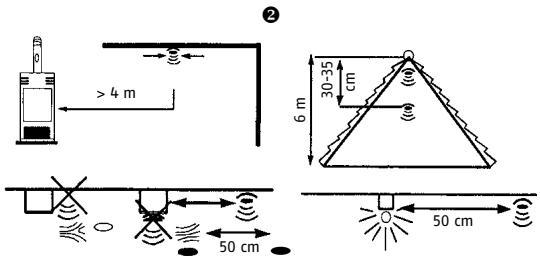

Punti di montaggio consigliati: vedere il disegno 2
- I rivelatori di fumo devono essere montati direttamente al soffitto nel centro della stanza.
Gli ambienti cui dare priorità sono le zone di soggiorno, le stanze da fatto e le camere dei bambini. - Se sono presenti più stanze da fatto, montare un rilevatore in ognuna di esse.
- Altri rilevatori dovrebbero essere collocati per il monitoraggio dei corri doi, perché specialmente nelle trombe delle scale si possono sviluppare disponibile incendi (effetto camino). In corri doi lunghi sare eventualmente necessario montare più rivolatori.
- La distanza fra i rilevatori non dovrebbe superare gli 8 m.
- Nel montaggio a soffitto i rilevatori devono essere posizionati ad almeno 15 cm alla parete laterale e ad almeno 50 cm da agli angolo.
Avverenza
Per evitare malfunzionamenti del rilevatore di fumo evitare di montarlo nei seguenti luoghi:
- Luoghi eventualmente soggetti a sbalzi di temperature superiori all'intervallo di temperatura di esercizio (da +0^ a +45^ ).
Luoghi con correnti d'aria che potrebbero tenere il fumo lontano dal rilevatore, per esempio in prossimità di finestre, porto o pzpi di ventilazione. - Luoghi in cui vapori, elevata umidità dell'aria o esalazioni potrebbero far scattare un falso allarme, es. in cucina, stanza da bagno o garage.
- Luoghi in cui la presenza eccessiva di polveri e sporco potrebbe pregiudicare il funzionamento del rilevatore.
- Nel punto più alto di locali con soffitto a timpano. La distance dal punto più elevato (punta del timpano) deve essere di almeno 30 cm.

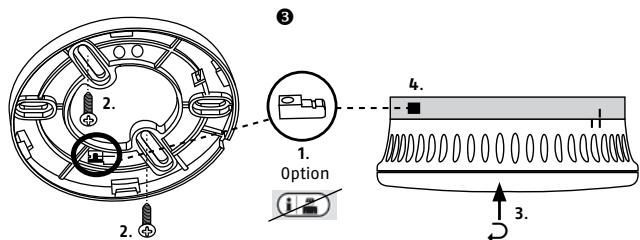

Installatione e fissaggio: vedere disegno 3
Avertenza
- Prima di segnare i punti di foratura assicurarsi che sono la posizione di montaggio non siano presenti fili/cavi elettrici, tubi o altri importanti componenti di INSTALLazione!
- In caso di dubbi consultate un esperto prima di procedere alla realizzazione dei fori.
-
Se si intende montare il rilevatore di fumo in un veicolo (ad es. roulotte o caravan), contattare assolutamente il produttore del veicolo o il rivenditore locale. Questi potrà fornire informazioni su come montare l'apparecchio nel modo più adatto.
-
Staccare il rilevatore di fumo alla base dell'apparecchio ruotandolo in senso antiorario. Segnare i punti di foratura atraverso la base dell'apparecchio.
- Praticare i fori necessari, inserirvi tasselli e fissare con le viti la base del rivelatore.
- Rimuovere il fermo per il trasporto (protezione della batteria contro la scarica) sul polo negativo della batteria del rilevatore di fumo (vedere disegno ①) e fissare il rilevatore di fumo alla base del rivelatore ruotando in senso orario. Il rivelatore è dotato di un dispositivo di sicurezza che impedisce il montaggio del rivelatore sulla batteria.
- Se non e possibile fissare il rilevatore di fumo sulla sua base: controllare che la batteria sia stata inserita e collegata in modo corretto.
Messa in funzione e verifica funzionale (test)
Il rivelatore di fumo è pronto a funzionare non appena sare alla batteria.
- Sotto l coperchio del corpo è presente una spia luminosa che si accende agli 344 secondi (ca. 6 minuti) e indica che la batteria è inserita correttamente e che fornisce energia sufficiente per far scattare un allarme.
- Controllare regolarmente il funzionamento del rivelatore: premere (per ca. 5 secondi) sul segmento inferiore del coperchio. Se emette un segnale acustico, l'apparecchio funziona correttamente e può essere fissato.
- Con il test dell'elettronica dell'apparecchio si attiva automaticamente il silenziamento dei segnali acustici per 9 minuti, durante i quali il LED lampeggia agli 10 secondi. Decorsi 9 minuti, il rilevatore ritorna automaticamente allo stato normale e il LED ritorna a lampeggiare agli 6 minuti.
- In alternatively è possibile testare il rilevatore di fumo usando lo spray di prova RM, che fa parte del programma ABUS. Quando lo spray di prova RM penetrata nella camera di rilevazione risuona un segnale di allarme e viene eseguita la verifica funzionale del rilevatore di fumo.
Attenzione: Suono di allarme forte, usare una protezione dell'udito!!
Sostituzione della batteria
- Se la batteria è debole il rilevatore di fumo emette un segnale acustico agli 43 secondi (per 30 giorni) ecisionà la necessità di sostituire la batteria.
- Sostituire la batteria quando si sente quello segnale.
- Allentare il rivelatore ruotandolo in senso antiorario alla sua base, rimuovere la vecchia batteria e insertire una nuova con i poli corretti (vedere grafico 1).
- Nel fratto il rilevatore continuera comunique a mantenere la sua piena funzionalità.
- Dopogni sostituzione della batteria è necessario verificare la funazionalità del rilevatore di fumo.
- A tale scopo eseguire la verifica funzionale descrietta sopra.
Nota
Per garantire una lunga durata della batteria e un funzionamento sicuro dell'apparecchio, consigliamo di usare le seguenti batterie:
RWM50: DESAY CR123A, Ramway CR123A, Duracell Ultra 123
RWM100:EVE CR123A, PAIRDEER CR123A
Allarme o falsi allarmi
Se si supera la soglia di allarme risuona un forte allarme acustico.
L'allarme resta attivato finché è presente fumo nella camera di rilevamento.
- L'allarme viene disattivato solo quando la camera di misurazione è nuovamente priva di fumo.
Cosa fare in caso di falso allarme?
I falsi allarmi possono essere causati ad esempio da elevata umidità atmosalferica, da piccoli insetti, fumo durante la cottura o da un'elevata presenza di polvere.
- In caso di allarme raggiungere immediatamente un luogo sicuro.
Se si è sicuri che si tratta di un falso allarme è possible tacitare il rilevatore per ca. 9 minuti premendo il tasting di verifica.
- Il rilevatore di fumo si retetta autonomamente non appena le particelle di fumo nella camera di rilevazione all'interno del rilevatore si diradano o si preme di nuovo il pulsante di verifica.
Allarme mute :
È possibile disattivare provvisoriamente il segnale acustico di allarme per ca. 9 minuti premendo il pulsante di verifica. Se la funzione di silenziamo dell'allarme è attiva, il LED rosso lampeggia ogni 10 secondi. Se, una volta trascorsi i 9 minuti di silenziamo dell'allarme, l'apparecchio rileva ancora fumo nella camera di rilevamento del fumo, emetterà di nuovo l'allarme acustico. Confermare il silenziamo dell'allarme soltanto se siete assolutamente sicuri di poter escludere un'eventuale causa di incendio!
Nota
Proteggere l'apparecchio da polvere, sporco e umidità.
Manutenzione e verifica
Secondo la norma DIN 14676 la funzionalità di un rilevatore di fumo deve essere verificata in linea di principio almeno una volta all'anno. La verifica funzionale di questo rilevatore di fumo cui quod assese eseguita premendo a lungo il pulsante di verificata (5 nel disegno 1). Il LED lampeggerà rapidamente; seguirà un segnale acustico di conferma.
Pulizia
- I rilevatori impolverati devono essere puliti. Gli accumuli di polvere presenti nelle fissure del rilevatore sono sono aspirati o soffiati via. Se necessario, rimuovere la polvere con un pennello.
- Quando si sostituisce la batteria, aspirare con cautela la polvere alla camera di rilevazione per rimuovere sporco o polvere che sare penetrate alla'interno.
- La superficiecouldesere pulita con un panno leggermente umido e sapone.
Importante
Fare attenzione a non far penetrare acqua all'interno dell'apparecchio!
- Prestare attentione a non far penetrare acqua all'interno dell'apparecchio!
- Non lavare l'apparecchio nella lavastoviglie!
- Non utilizzato detergenti aggressivi, corrosivi, caustici e abrasivi o spazzole dire!
Nonutilizzare prodotti chimici!
Non pulire con liquidi inflammabili!
Informativa sulla Direttiva sul riciclo e lo smaltimento dei rifuti di apparecchiature elettriche ed elettroniche (RAEE)
Per tutelare l'ambiente l'apparecchio non va smaltito insieme ai rifiuti domestici al termine della sua vita. Lo smaltimento deve avvenire atraverso i punti di raccolta del proprio Paese. Attenersi alle disposizioni vigenti nel proprio Paese relativamente allo smaltimento dei materiali.
Smaltire il dispositorio in conformità alla Direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) (WEEE - Waste Electrical and Electronic Equipment). Per informazioni rivolgersi alle autorità comunali responsabili dello smaltimento dei rifiuti. Per informazioni sui punti di raccolta delle apparecchiature in disuso si prega di rivolgersi, ad es., all'amministrazione comunale locale, alla società locale di smaltimento rifiuti o al proprio rivenditore.
Avvertenze sull'uso delle batterie
- Assicurarsi che le batterie rimangano fuori da la portata dei bambini. I bambini potrebbero meterle in bacca e inghiotirle. Questo cui causare gravi danni alla salute. In quosti casi, consultare immediamente un medico!
- Le batterie normali non devono essere caricate, riscaldate o gettate nel fuoco (rischio di esplosione!).
- Sostituire in tempo utile le batterie deboli.
- Sostituire sempre todas le batterie contemporaneamente e'utilizzare sempre batterie dello"Thiso tipo.
Importante
- Batterie con perdite o danneggiate possono causare uszioni da acido se entrano in incontrato con la pelle. In tali casi si raccomanda di useare guanti protetti vidi adatti. Pulire il vano batterie con un panno asciutto.
- Le batterie normali non devono essere caricate, riscaldate o gettate nel fuoco (rischio di esplosione!).
Avvertenza importante sullo smaltimento delle batterie
Per quello prodotto sono utilizzate batterie per le quali vale la Direttiva Europea 2006/66/CE, che vieta lo smaltimento delle sudddette batterie insieme ai rifiuti domestici. Si raccomandi di informarsi sulle disposizioni vigenti nel proprio Paese relativamente alla ragcolla separata delle batterie. Il corretto smaltimento delle batterie contribuisce ad evitare effetti negativi sulla ambiente e sulla salute. Sulle batterie contententi sostanze nocive sono presenti i seguenti symboli:
Pb = la batteria contiene piombo
Cd = la batteria contiene cadmium
Hg = la batteria contiene mercurio
