GEBRUIKSAANWIJZING DIAG23VCF DIAGRAL
- Videobewakingscamera voor binnen DIAG22VCF
- Gemotoriseerde videobewakingscamera voor binnen DIAG23VCF
- Videobewakingscamera voor buiten DIAG24VCF
Wettelijkke waarschuwing. 22
1. Inhoud 23
2.Beschrijving. 26
3.Installatie. 27
- Signalisatie van de diagnostische LED 28
- Resetten van de camera 29
- Technische kenmerken 30
Wettelijkke waarschuwing
- Bepaald gebruik van cameraproducken en audioapparaten voor bewaking, zoals toezicht op personeel, het clandestein bekijken en ophennen van beelden en/of audio, of het gebruik, de publicatie de distributie van beelden en/of audio-opnames, is verboden of beperkt doonationale regionale wetten. Zong dat u de wetten in uw rechtsgebied naleeft wanneer u Diagral- producten en - services gruelt.
-
Nota betreffende de camera:
-
De bevestigingsplaat zodaning kiezen dat directe invalid van zonnestralen of tegendicht vermed word, en ervoor zorgen dat er geen felicht of andere lichbron de camera komt verstoren (dag en nacht).
- Een goede ventilatie is noodzakelijk op de plaat's waar het product bevestigd worden om warmteaccumulatie te vermijden.
-
Het objetiek van de camera Niet met de vingers aanraken. Indien het nodig is om het objetiek te reinigen, een proper doekjgebruizen met wat ethanol en zachtjes afdrugen. Als het product voor een lange periode Niet gebruikt worden, gielieve de bescheming ter ontst去年同期 het objetiek te plaatsen.
-
Nota betreffende de voeding:
-
Enkel en alleen de bij het product geleverde voeding gebruiken.
- Het product moet op een elektrische installmenta aangesloten zich die de in het land geldende nomen respecteert.
- Niet meer dan een apparaat op een netadapter aansluten, want die overbelasting kan oververhitting of brand veroorzaken.
- Controlleren of de voeding correct in het stopcontact zit. Als het product op een muur of plafond bevestigd worden, moet het apparatusaat heel goed vastgemaaakt waar.
-
De stroomadapterblokken en de aansluitingen van de voedingsverlengsnoer van de camera's zijn nicht weirbestendig en konnen Niet buitenhuis geinstalleer worden.
-
Nota betreffende de DIAG24VCF Videobewakingscamera voor buiten:
Als kabels buiten要去en worden geinstalleerd,要去en ze worden beschermed in een waterdichte behuizing.
De laatste versie van deze handledisig is beschikbaar op www.diagral.be.
Aanbevelingen
De toeing tot de interne zones, met uztondering van de zones beschrenve in deze handleiding, is verboden en annuente de garantie en gelijwel welche tussenkomst. Bij elke toeing tot de interne zones kunden elementen en/of elektronische onderelden beschadig worden.
Dit toestel is zodaning ontwerpen dat men het nicht moet openen voor zich inwerkingsstellung en zich onderhoud.
1. Inhoud
DIAG22VCF
1.
- Vaste videobewakingscanner
voortbinnen, met
geintegreerde SD-kaart
(ken op een muur of plafond
gemonteerd worden of op een
meubel geplaatst worden)
- Stopcontact stroomnet met voedingskabel voor de camera (1,5m)
- Verlengstuk voor de voedingskabel (6 m)
- Voet met geintegreerd steunstuk voor muurbestigving
- Boorsjabloon
- Schroeven en pluggen
7.2 etiketten video alarm
Sommige meegeleverde accessoires en schroeven worden Niet moodzakelijk gebrukt.
3.
4.
6.
5.
7.
Camera vastgehecht aan een muur
of Camera vastgehecht aan het plafond
of Camera op een meubel geplaatst
DIAG23VCF
1.
5.
3.
4.
6.
- Gemotrisereder videobewakingscamera voor binnen, met geintegredere SD-kaart (kan aan het plafond of op een meubel gemonteerd worden)
- Stopcontact stroomnet met voedingskabel voor de camera (3 m)
- Steunstuk voor muurbevestiging
- Boorsjabloon
- Schroeven en pluggen
6.2 etiketten video alarm
Sommige meegeleverde accessoires en schroeven worden Niet moodzakelijk gebrukt.
Camera vastgehecht aan het plafond
of Camera op een meubel geplaatst
Fysiek masker om de privacy te beschemperen
DIAG24VCF
1.
4.
6.
3.
5.
7.
- Videobewakingscamera voor buren要比 bevestigingsvoet, aansliukabel en geintegreerde SD-kaart (kan op muur of aan plafond gemonteert worden)
- Stopcontact stroomnet met voedingskabel voor de camera (1,5m)
- Verlengstuk voor de voedingskabel (6 m)
- Boorsjabloon
- Schroeven en pluggen
6.2 etiketten video alarm
- Torx sleutel
Sommige meegleverde accessoires en schroeven worden Niet moodzakteijk gebrukt.
Camera vastgehecht op een muur
of Camera vastgehecht aan het plafond
2. Beschrijving
DIAG22VCF
- IR licht nachtzeit
- Objectief / lens
- Microfoon
DIAG23VCF
- Diagnostische LED
- Ingang stroomnet
- Stekker Ethernet RJ45
DIAG24VCF
- Klepje: Resetknop / SD-kaart
- Luidspreker
3. Installatie
U heeft een DIAG22VCF, DIAG23VCF en/of DIAG24VCF videobewakingscamera gekozen en we danken u voor het vertrouwen.
De installment van het product uitvoeren zoals hieronder beschreiben:
1
De e-ONE applicatie downloaden om uw systeme te installereren.
Zoek de applicatie "Diagral e-ONE"
BESCHIKBAAR OP App Store
BESCHIKBAAR OP Google play
2
Laat u begeleiden door de e-ONE applicatie voor de productinstallatie.
4. Signalisation van de diagnostische LED
DIAG22VCF
DIAG23VCF
DIAG24VCF
| Status de diagnostische LED | Beschrijving |
| ● | Rood vast | Correcte voeding en de camera is aan het opstarten |
| ● | Rood traag knipperend | De camera is Niet verbonden met uw ADSL box |
| ● | Blauw knipperend | Uw camera is met uw ADSL box verbonden, maar uw ADSL box is Niet verbonden met het Internet
➢Indien de ADSL box correct verbonden is met het Internet,要去 de camera geset worden door de instructies op de volgende paging te volgen |
| ● | Blauw vast | De camera is correct verbonden en is operationeel |
| ● | Rood snel knipperend | Er is iets fout gegaan bij de SD-kaart van de camera.
➢Deze要去 geformatteerd worden via de applicatie e-ONE |
5. Resetten van de camera
DIAG22VCF
DIAG23VCF
DIAG24VCF

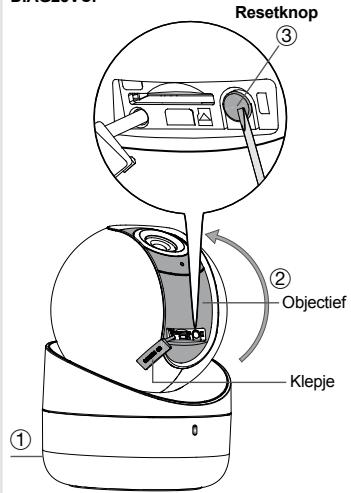

De camera als volgt resetten:
① de stroomnetingang van de camera uitschakelen,
② het klepje opheffen (voor de camera DIAG23VCF, het objectief opheffen om toegang te hebben tot het klepje),
③ de resetknop bijen indruken, de stroomening ingeschaken en 15 s later de knop losaten (voer de DIAG23VCF-camera, sluit het luik onmiddelijkonthat de camera beweegt en kan hangen).
De reset van de camera is uitgevoerd. Met de applicatie e-ONE als gids kan u nu uw camera installeren.
Door de camera te resetten worden de fabrieksinstellungen hersteld.
| Technische kenmerken | Videobewakingscamera voor binnen vastDIAG22VCF | Gemotoriseerde videobewakingscamera voor binnenDIAG23VCF | Videobewakingscamera voor buitenDIAG24VCF |
| Ingebouwde beweg指示detiek | ● | ● | ● |
| Transmissie van informatie WiFi beveiligdooort encryptie WPA, WPA2 | ● | ● | ● |
| Radiooverbinding WiFi | 2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90% | 2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90% | 2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90% |
| High Definition Video:· resolutte FULL HD (2MP: 1920x1080 pixels)·aanat beelden per seconde: 30 fps | ● | ● | ● |
| Compressietechnologie van de video | H264, H265, H265+ | H264 | H264, H265, H265+ |
| Bereik en Nachtlicht | 10 m | 5 m | 30 m |
| Compatibility met iOS en Android | ● | ● | ● |
| Fysiek masker van de lens voor daadwerkelijkbeenschering van de privacy | ● | ● | |
| Lens met brandpuntafstand (in mm) / gezichtsveld: Horizontaal, Verticaal, Diagonal (in °) | 4 mm / H: 86°, V: 46°, D: 103° | 2,8 mm / H: 105,8° | 2,8 mm / H: 114°, V: 62°, D: 136° |
| Digitale zoom | ● | ● | ● |
| Microloon om op afstand te beluisteren | ● | ● | ● |
| Luidspraker voor interpellatie op afstand | ● | ● | |
| Motorising / Besturing van de camera via de appe-ONE: Rotatie: links ↔ rechts | | ● | |
| Inclination: laag / hoog | | 0° tot 355° | |
| Bijgeleverde voeding | 12 Vdc | 5 Vdc | 12 Vdc |
| SD-kaart 16 GB in de camera geintegreerd | ● | ● | ● |
| Gemiddelde vochtigheidsgraad (zonder condensatie) | 95% of minder | 95% of minder | 95% of minder |
| Werkingstemperatuur | - 10 °C tot + 40 °C | - 10 °C tot + 40 °C | - 30 °C tot + 60 °C |
| Afmetingen | 107 × 65,2 × 36 mm | Ø 82,4 × 113,6 mm | 69,7 × 67,9 × 171,4 mm |
| Gewicht (enkel camera) | 128 g ont. | 252 g ont. | 350 g ont. |
| Gebruik | binnen | binnen | buiten |
Beschrijving van de symbolen
| CE | Het toestel stemb overteen met de fundamentele eisen in verband met veiligheid, hygiène en milieubescherming. |
| Voor de bescherming van het milieu en de volksgezondheid, mag dit toestel Niet in het huishoudelijk afval worden geworpen.Het要去aar een passend inzamelpunt voor verworking, terugwinning en recycling worden gebracht. De lithiumblokkenbevatten stoffen die het milieu konnen bevullen. Ze要去en dus aan een erkend inzamelpunt worden gebracht. |
| Enkel binnenshuis gelebruik. |
| De handleiding要去 steeds geraadpleegd worden voor installmentie, gelebruik en onderhoud van het systeme. |
| Symbool gelijkstroom |
| Ethernet (ADSL) netwerkkabel |
| Isolatie klasse 2: unit volledig beveiligdo door dubbel geisoleerd of versterkte isolatie. |
De met dit product geleverde documentationie moet absolut ud gedurende hele levensduur van het product bewaard blijven.
Verwerking van oude elektrische en elektronische toestellen (toepasaar in de landen van de Europees Unie en andere Europees landen die over een inzamelsysteme beschikken). Dit symbol, angebracht op het product of op zichin verpakking, duidt aan that het Niet bij het
huishoudelijk afal mag gevoed worden. Het moe aan een geschitek inzamelplaats voor recycling van elektrische en elektronische toestellen gebracht worden. Hierdoar daa u bij tot de vrijwaring van het milieu en de volksgezondheid. Voor verdere informatie over de recyclng van dit product, gelieve u te wenden tot uw gemeente, de plaatselijke reinigingsdienst of de winkel waer u het product hebget gekocht.
Hierbij verkaart Hager Security SAS dat de radio-elektrische apparatusur, met referenties DIAG22VCF, DIAG23VCF en DIAG24VCF conform de vereisten is van de richtlij RE-D 2014/53/EU.
De volledige tekst van de EU-Conformiteitsverklaring is beschikbaar op het internetadres: www.diagral.be.
Niet-contractueel document, onderworpen aan wijzigingen zonder voorafgaande kennisgeving.
Indices
Indu e op merkingen hert verbering van one handledingen en oney producten, aarzel dan ne te de schriftelik of per e-mail (info@hager be) op te sturen, waarb i de aankoopdatum van uw materiaal meedeet. Alvast bedankt.
Om advies te verkrijden tijends het installeranten van uw alarmsysteme of alvorens uw materiaal terug te brengen aan deplaats waar u het gekocht heeft, kan u steeds terecht op once website www.diagral.be waar u antevoorden vindt op de meest gestelde vragen, de belangrijkste technische handieidingen, de video's die u zullen helpen bij de indienststellung...
Bewaar zorgvuldig uw aankoopbewijs of kassaticket, het dient tevens als garantiebewijs.
