MANUALE UTENTE DIAG23VCF DIAGRAL

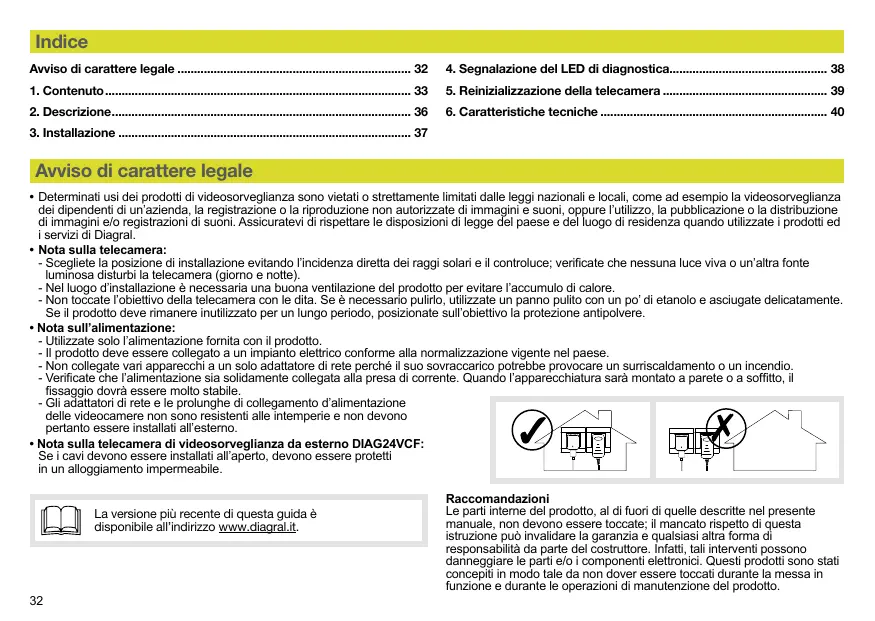

Manuale d'installazione - p. 32
Telecamera di videosorveglianza da interni DIAG22VCF
Telecamera di videosorveglianza motorizzata da interni DIAG23VCF
Telecamera di videosorveglianza da esterno DIAG24VC
Sommaire
Avertissement 2
1.Contenu 3
2.Description 6
3.Installation 7
Avviso di carattere legale 32
1.Contenuto 33
2. Descrizione 36
3.Installazione 37
- Segnalazione del LED di diagnostica 38
- Reinizializzazione della telecamera 39
6.Caratteristiche tecniche 40
Avviso di carattere legale
Determinatini usi dei prodotti di videosorveglianza sono vietati o strettamente limitati delle leggi nazionali e locali, come ad esempio la videosorveglianza dei dipendenti di un'azienda, la registrazione o la reproduzione non autorizzate di immagini e uomini, oppure l'utilizzo, la pubblicazione o la distribuzione di immagini e/o registrazioni di uomini. Assicuratevi di rispetto le dispositionsi di legge del paese e del luogo di Residence quando utilizzate i prodotti ed i servizi di Diagral.
- Notasulla telecamera:
- Scegliete la posizione di installazione evitando l'incidenza diretta dei raggi solari e il controllore; verificate che tessuna luce viva o un'altra fonte luminosa disturbi la telecamera (giorno e notte).
- Nel luogo d'installazione è necessaria una buona ventilazione del prodotto per evitare l'accumulo di calore.
-
Non toccate l'obiettivo della telecamera con la dita. Se è necessario pulirio, utilizesze un panno pulito con un po' di etanolo e asciugate delicatamente.
Se lo prodotto deve riamenere inutilizzato per un lungo periodo, posizunale sul'obiettivo la protezione antipolvere.
-
Notasull'alimentazione:
-
Utilizzate solo l'alimentazione fornita con il prodotto.
- Il prodotto deve essere collegato a un impianto elettrico conforme alla normalizzazione vigente nel paese.
Non colgate vari apparecchi a un solo adattatore di rete perché il suo sovraccario potrebbe provocare un surriscaldamento o un incendio.
- Verificate che l'alimentazione si solidamente collegata alla presa di corrente. Quando l'apparecchiatura sare montato a parete o a soffitto, il fissaggio dovro è molto stabile.
-Gli adattatori di rete e le prolonghe di collegamento d'alimentazione delle videocamera non sono resistenti alle intemperie e non devono pertanto essere installati all'esterno.
- Nota sulla telecamera di videosorveglianza da esterno DIAG24VCF:
Se i cavi devono essere installati all'aperto, devono essere detotti in un alloggiamento impermeabile.
Le parti interne del prodotto, al di fuori di quella descrirente nel presente manuale, non devono essere toccate; il mancato rispetto di但这a struzione può invalidare la garanzia e qualiasi alla forma di responsabilità da parte del costructuro. Infatti, tali interventi sono danneggiare le parti e/o i componenti电子tronici. Questi prodotti sono stati conceptuali in modo tale da non dovre essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.
1. Contenuto
DIAG22VCF
1.
3.
4.
6.
5.
7.
- Telecamera di videosorveglianza da interni fissa, con scheda SD integrata (possibilità di montaggio a parete, soffitto o INSTALLazione su un mobile)
- Presa di rete con cavo d'alimentazione della telecamera (1,5m)
- Prolunga del cavo d'alimentazione (6 m)
- Piede con supporto integrato per il fissaggio a parete
- Sagoma di perforazione
- Viti e tasselli
- autoadesisi "Area videosorvegliata"
Alcuni accessori e viti formiti non sono necessariamente utilizzati.
Telecamera fissata a parete
o Telecamera fissata al soffitto
o Telecamera posata su un mobile
DIAG23VCF
1.
5.
3.
4.
6.
- Telecamera di videosoreglicenza motorizzata da interni, con scheda SD integrata (possibilità di montaggio al soffitto o installmenta su un mobile)
- Presa di rete con cavoo alimentazione della telecamera (3 m)
- Supporto per il fssaggio a parete
- Sagoma di perforazione
- Viti tasselli
6.2 autoadesisi "Area videosorvegliata"
Alcuni accessori e viti formiti non sono necessariamente utilizzati:
Telecamera fissata al soffitto
o Telecamera posata su un mobile
Maschera
fisica di protezione
della privacy
DIAG24VCF
1.
4.
6.
3.
5.
7.
- Telecamera di videosorveglianza da esterno con supporto per il fissaggio a parete, cavo di cablaggio e scheda SD integrazione (possibilità di montaggio a parete o soffitto)
- Presa di rete con cavo d'alimentazione della telecamera (1,5 m)
- Prolunga del cavo d'alimentazione (6 m)
- Sagoma di perforazione
- Viti tasselli
6.2 autoedesisi "Area 6 videosorvegliata"
- Chiave Torx
Alcuni accessory e viti forniti non sono necessariamente utilizzati.
Telecamera fissata a parete
o Telecamera fissata al soffitto
2. Descrizione
DIAG22VCF
- Luce IR visione notturna
- Obiettivo / lente
- Microfono
DIAG23VCF
- LED diagnostica
- Ingresso rete
- Presa Ethernet RJ45
DIAG24VCF
- Sportello: pulsante di reinniziazazione / sedcha SD
- Altoparlante
3. Installazione
Avete scelto una telecamera di videosorveglianza DIAG22VCF, DIAG23VCF e /o DIAG24VCF : vi ringraziamo della vostra fiducia.
Effettuare l'installazione del prodotto conformmente alle seguenti istruzioni:
1 Scaricate l'applicatione e-ONE per installare il systema.
Visitate la pagina https://www.diagral.it/app-eone/
oppure
Cercate l'applicazione "Diagral e-ONE"
Disponibile su
App Store
DISPONIBILE SU
Google play
oppure
2 Seguite le struzioni dell'applicazione e-ONE per l'installazione dei prodotti.
4. Segnalazione del LED di diagnostica
DIAG22VCF
DIAG23VCF
DIAG24VCF
| Stato della LED di diagnostica | Descrizione |
| ● | Rosso fisso | Alimentazione corretta e avvio in corso della telecamera |
| ● | Rosso lampeggiante lento | La telecamera non è collegata alla vostra box ADSL |
| ● | Blu lampeggiante | La telecamera è correttamente collegata alla vostra box ADSL ma quest'ultima non è collegata a Internet
» Se la box ADSL è correttamente collegata a Internet, occorre reinitializzare la telecamera conformmente alle istruzioni indicate nella pagina seguite |
| ● | Blu fisso | La telecamera è correttamente collegata e operativa |
| ● | Rosso lampeggiante rapido | Un erre si è verificato sulla schedà SD della telecamera.
» Occorre procedere alla sua formattazione mediante l'applicazione e-ONE |

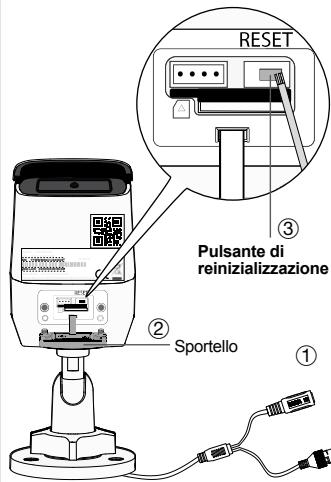

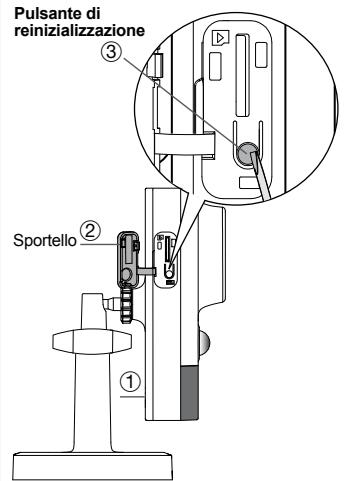

5. Reinizializzazione della telecamera
DIAG22VCF
DIAG23VCF
Pulsante di reinizializzazione
DIAG24VCF
Per reinizializzare la telecamera effettuate le seguenti operazioni:
① scollegate l'ingresso di rete della telecamera,
② aprite lo sportello (per la telecamera DIAG23VCF, alzate I'obiettivo per accedere allo sportello),
③ tenete premuto il pulsante di reinizializzazione (reset), poi collegare l'ingresso re e dello 15 secondi rilasciate il pulsante (per la fotocamera DIAG23VCF, chiudi immediamente il portello perché la telecamera si spostera e potrebbe bloccarati).
La telecamera è ora reinizializzata. Lasciatevi guidare dall'applicazione e-ONE per installare la telecamera.
La reinzializzazione della telecamera ripristina i parametri di fabbrica.
- Caratteristiche tecniche
| Caratteristiche tecniche | Telecamera di videosorvegianza da interni fisso DIAG22VCF | Telecamera di videosorvegianza motorizzata da interni DIAG23VCF | Telecamera di videosorvegianza da esterno DIAG24VCF |
| Rilevazione di movimento integrata | ● | ● | ● |
| Transmissione delle informazioni WiFi, protetta con criptaggio WPA, WPA2. | ● | ● | ● |
| Collegamento radio WiFi | 2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90% | 2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90% | 2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90% |
| Video Alta Definizione: · risoluzione FULL HD (2MP: 1920x1080 pixels) · numero di immagini al secondo: 30 fps | ● | ● | ● |
| Standard di compressione del video | H.264, H265, H265+ | H.264 | H.264, H265, H265+ |
| Portata in visione notturna | 10 m | 5 m | 30 m |
| Compatibility iOS e Android | ● | ● | ● |
| Maschera fisica della lente per un'efficace protezione della vita privata | ● | ● | |
| Lente: con facale (in mm) / campi ottici: Orizzontale, Verticale, Diagonale (in °) | 4 mm / O: 86°, V: 46°, D: 103° | 2,8 mm / O: 105,8° | 2,8 mm / O: 114°, V: 62°, D: 136° |
| Zoom digitale | ● | ● | ● |
| Microfono per ascolto a distanza | ● | ● | ● |
| Altotoparlante per interpellazione a distanza | ● | ● | |
| Motorizzazione/ Pilotaggio della telecamera mediante l'applicazione e-ONE: Rotazione : sinistra ↔ destra | | 0° a 355° | |
| Inclinazione: basso / alto | | 10° a 90° | |
| Alimentazione fornita | 12 Vcc | 5 Vcc | 12 Vcc |
| Scheda SD 16 Gb integrata nella telecamera | ● | ● | ● |
| Tasso medio di umidità (senza condensa) | 95% o meno | 95% o meno | 95% o meno |
| Temperatura di funzionamento | da -10 °C a +40 °C | da -10 °C a +40 °C | da -30 °C a +60 °C |
| Dimensioni | 107 × 65,2 × 36 mm | Ø 82,4 × 113,6 mm | 69,7 × 67,9 × 171,4 mm |
| Peso (solo telecamera) | 128 g circa | 252 g circa | 350 g circa |
| Uso | interno | interno | esterno |
Descrizione dei symboli
| CE | Il prodotto è conformeagli obblighi fondamentalia al livello di sicurezza, igiene e protezione dell'ambiente. |
| Per evitare di arrecare danni all'ambiente e alla salute delle persone, questo prodotto non devessesmaltito come un qualunque rifutto domestico, quando non gettatelo nella spazzatura o nell'immondizia di casa. Deve essere riportato ad un punto di raccolta idoneo per il trattamento, la valorizzazione ed il riciclaggio dei rifiuti. Le pile al litio contengono sostanze che sono inquinare l'ambiente. Devono essere riportate da un apposto punto di raccolta. |
| Uso esclusivamente all'interno. |
| Il manualedeve assolutamente ettassativamente essereletto prima dell'installazione, dell'uso e della manutenzione dell'apparecchiatura. |
| Simbolo corrente continua |
| Cavo rete Ethernet (ADSL) |
| Classe d'isolamento 2: apparecchiaturacompletamenteprotetta da doppio isolamento oisolamentorinforzato. |
Conservate obligatoriamente la documentazione fornita con il prodotto per tutte la sua durata di vita.
Smaltimento degli apparecchi elettrici ed elettronici alla fine della loro vita utile (Applicabile nei paesi paesi dell'Unione Europea e in altri paesi europei che disponogo di un systemi di raccolta). Questo significato, applicato sul prodotto o sull'imballo, indica che il prodotto non devese essere smalldto con i rifiuti indiferenziati. Deve esseffado a un apposto centro di raccolta per il riciclaggio delle apperecchiamate eletriche ed
elettroniche. Accertandosi che il prodotto si smalito correttamente, si aiuta a prevenire consequences nocive per l'ambiente e la salute delle persone. Per ulteriori informazioni sul riciclaggio del prodotto, è possible rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al punto vendita in cui si è acquistato il prodotto.
Con la presente, Hager Security SAS dichara que le appearecuitre radioelettriche con codici DIAG22VCF, DIAG23VCF e DIAG24VCF sono conformi a requisit essenziali della direttiva RE-D 2014/53/EU.
Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.diagral.it.
Documento non contrattuale, soggetto a modifiche sera preavviso.
Noi apprezziamo i vostri suggerimenti
Se aveote consiglio o asservazioni che possano servire a migliorare i nostri manuale o i prodotti, non estiar a comunicarelli per iscritto o tramite e-mail (astec.diagral@atral.it), precisando sempre la data di acquisto del materiale. Vi ringraziamo in anticipo per il vostro aiuto.
Per averere consiglio e chiarimenti durante l'installazione del systema d'allame
o prima di rispedire qualunque prodotto difettoso, contattate il Servizio Tecnico: 051 671 45 70
Un gruppo di tecnici competenti vi indiche la procedura da seguire più adatta al vostro caso. Troverete inoltre sul nostro site www.diagral.it le risposte alle domanei più frequenti e i principali manuale tecnici...
