GEBRUIKSAANWIJZING CVG 63 SWPN AU CANDY

Veiligheidsvoorschriften 29
1. Richtlijnen voor de installmenteur 30
1.1.Inbouwen 30
1.2.Dejuisteomgeving 30
2. Elektrisch gedeelte aansluiten 30
2.1.Elektrisch gedeelte aansluiten 30
2.2. Gas aansluiting 30
2.3.Aanpassen aan diverse soortengas 31
2.4.Afstellen van de branders 31
3. Instructies voor gebruik 31
3.1. Gebruik van de gasbranders 31
3.2. Gebruik van elektrische kookzones 31
4. Onderhoud en reinigen 32
5. Technische Dienst 32
6.Milieubescherming 32

CONTENU

FR

Conseils De Sécurité 09
1. Installation 10
1.1 Encastrement 10
1.2. Characteristiques Requises 10
2.1. Raccordement Electrique 10
2.2.Raccordement Gaz 10
2.3. Adapter La Table A Differents Types De Gaz 11
2.4. Regular La Flamme Au Minimum 11
3. Utilisation De La Table 11
3.1. Using The Gas Burner 11
3.2. Manuel D'utilisation Des PI Au Es Chauffantes Electriques
Sur Comptoirs 11
4. Maintenance Et Entretien 12
5. Assistance Technique 12
6. Protection De L'environnement 12

INHALT

DE

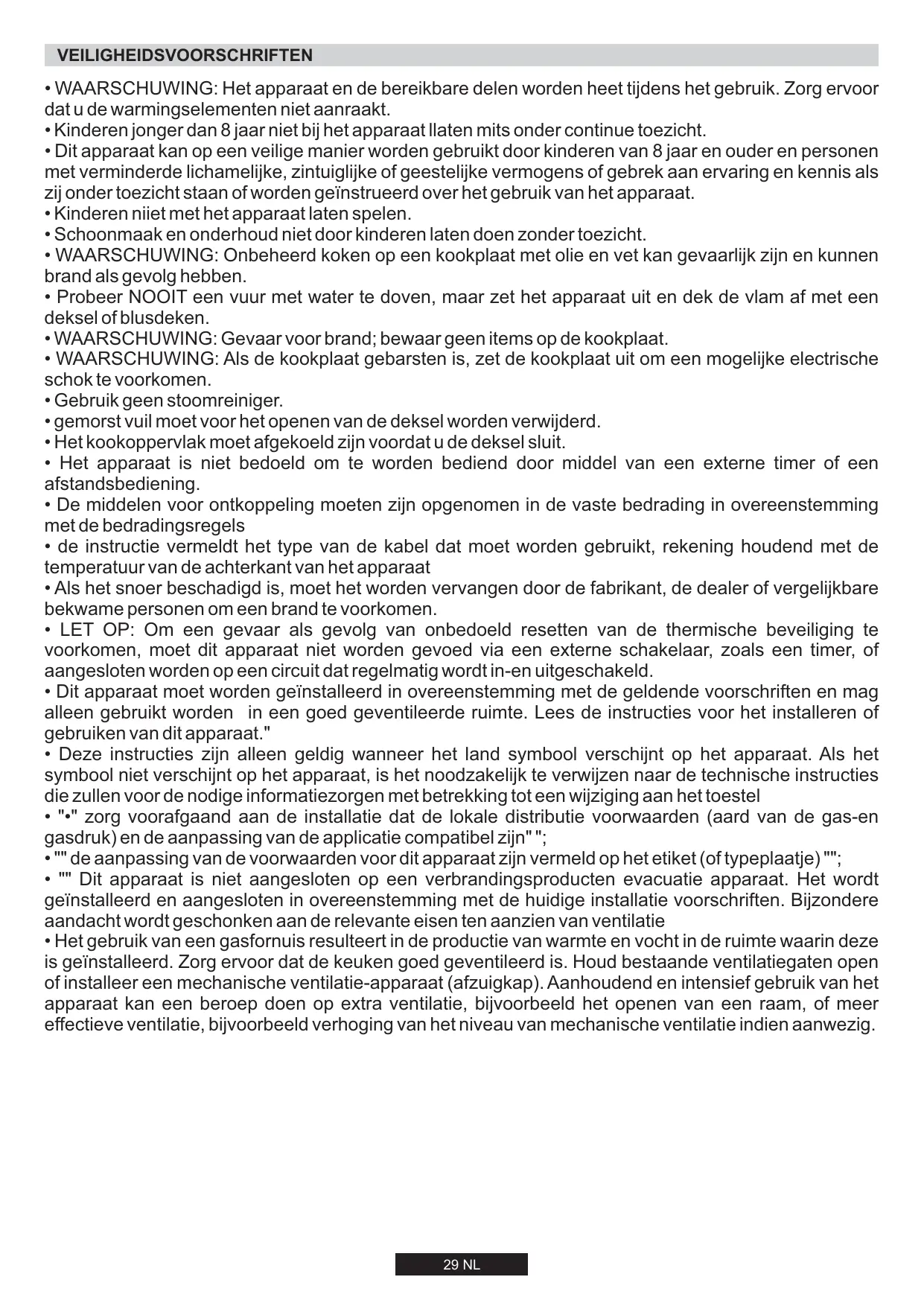

• WAARSCHUWING: Het apparaat en de bereikbare delen worden heetijdens het gebruik. Zorg ervoor dat u de warmingselementen Niet aanraakt.
• Kinderenjonger dan 8aar nicht bij het apparaat llaten mits onder continue toezicht.
• Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8aar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en kennis als zich onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.
• Kinderen nieten met het apparaat lately spelen.
• Schoonmaak en onderhoud Niet door kinderen latent doen zonder toezicht.
  WAARSCHUWING: Onbeheerd koken op een kookplaat met olie en vet kan gevaarlijk zijn en+kunnen brand als gevolg hebben.
• Probeer NOOIT een vuur met water te doven, maar zet het apparaat uit endek de vlam af met een deksel of blusdeken.
  WAARSCHUWING: Gevaar voor brand; bewaar geen items op de kookplaat.
  WAARSCHUWING: Als de kookplaat gebarsten is, zet de kookplaat uit om een möglichke electrische schok te voorkomen.
• Gebruik geen stoomreiniger.
  gemorst vuil要去hetopenen van de deksel worden verwijderd.
• Het kookopppervlak要去 afgekoeld zichn voordat u de deksel sluit.
• Het apparaat is nicht bedoeld om te worden bediend door middel van een externe timer of een afstandsbediening.
• De middelen voor ontkoppeling要去en zijn opgenomen in de vaste bedrading in overeenstemming met de bedradingsregels
• de instructie vermeldt het type van de kabel dat moet worden gebruikt, rekening houdend met de temperatuur van de achterkant van het apparaat
• Als het snoer beschadigd is, moet het worden verrangen door de fabrikant, de dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• LET OP: Om een gevaar als gevolg van onbedoeld resetten van de thermische beveiliging te voorkomen,要去 dit apparaat Niet worden gevoed via een externe schakelaar,zoals een timer,of aangesloten worden op een circuit dat regelmatig worden in-enuitgeschakeld.
• Dit apparaat要去 written geinstalleerd in overeenstemming met de geldende voorschriften en mag alleen gebruikt worden in een goed geventileerde ruimte. Lees de instructies voor het installereren of gebruiken van dit apparaat."
• Deze instructies zijn alleen geldig wanner het land symbool verschijnt op het apparaat. Als het symbool Niet verschijnt op het apparaat, is hetoodzakelijk te verwijzenaar de technische instructies die zullen voor de nodige informatiezorgemet betrekking tot een wijziging aan het toestel
• "..." zorg voorafgaand aan de installmentatie dat de lokale distributie voorwaarden (aard van de gas-en gasdruk) en de aanpassing van de applicatie compatibel zijn"";
• "" de aanpassing van de voorwaarden voor dit apparaat zijn vermeld op het etiket (of typeplaatje) "";
• """ Dit apparaat is nicht aangesloten op een verbrandingsproducten evacuatie apparaat. Het worden geinstalleerd en aangesloten in overeenstemming met de huidige installmentie voorschriften. Bijzondere aandacht worden geschonken aan de relevante eisen ten aanzien van ventilatie
• Het gebruik van een gasfornuis resulteert in de productie van warmte en vocht in de ruimte waarin deze is geinstalleerd. Zorg ervoor dat de keuken goed geventileerd is. Houd bestaande ventilatiegaten open of installeer een mechanische ventilatie-apparaat (afzuigkap). Aanhoudend en intensief gebruik van het apparaat kan een beroep doen op extra ventilatie, bijvoorbeeld het openen van een raam, of meer effectieve ventilatie, bijvoorbeeld verhoging van het niveau van Mechanische ventilatie indien aanwezig.

Deze inbouwkookplaten zijn bestemd voor installmentie in een werkblad dat bestand is谈起 temperaturen van 100^ en een dikte hebben:tussen 25 en 45mm . Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 2.

De kookplaat dient zo te worden ingebouwd dat er aan de linker- en rechterzijde minstens 15 cm. ruimte is:tussen kookplaat en kasten of verticale panelen (zie figuur 4). De afstand tussen kookplaat en awhiled dient minstens 5,5cm.te zich.

De afstand:tussen de kookplaat en ieder ander apparaat erboven (bijv. een afzuigkap) mag nooitkleiner zichn dan 70 cm.(fig.4)

Wanner er een ruimte is:tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout) (figuur 3).

Belangrijk: op figuur 1 kunt u zien hoe de afdichtingskit要去 worden aangebracht.

Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de waarvoort bestemde plaatsworden vastgedraaid.

Wanneer de kookplaat (60 cm) geinstalleerd worden boven een oven zonder mantelkoeling, is het aan te bevelen dat er ventilatieopengingen worden gemaakt om een goede ventilatie te waarborgen.

De afmeting van deze opening dient ten minste 300~cm^2 te+zijn met plaatsing zoals is weergegeven in fig. 5.

1.2. DE JUISTE OMGEVING

Dit apparaat要去 worden geinstalleerd in overeenstemming met de geldende voerschriften en alleen in een goed geventileerde ruimte. Lees de instructies voor het installereren of gebruiken van dit apparaat.

Een gaskookplaat produeertijdens het gebruik warmte en vocht in de ruimte waarin deze is geinstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open aan dan de ventilatierooovers of installeren een afzugkap met een afoer.

Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuigkap op de hoogste stand te zetten.

Voor de installmentie dient u ervoor te zorgen dat de lokale distributie omstandigheden (aard van het gas en de gasdruk) en de afstelling van het apparaat compatibel zich. De afstellingsvoorwaarden voor deze toepassing worden vermeld op het etiket (of typeplaatje). Dit apparaat is Niet aangesloten op een evacatuiesystem. Het worden geinstalleerd en aangesloten in overeenstemming met de huidige installmentievoorschriften met bijzondere aandacht voor de relevante eisen inzake ventilatie.

In het geval dat er geen möglichkheid is om een afzuigkap te installereren, is het nodig een elektrische ventilator teplaatsen, met afvoer of in het raam. Deze ventilator要去 geschikt voor een keuken en een capacititeit hebben van 3 tot 5 maal het volume van de keuken peruur. De installmenteur dient zich te houden aan de geldende wetgeving.

"De installmentie van het geciteerde apparaat dient overeen te komen met deplaatselijk geldende normen."

Controleer de gegevens op het typeplaatje op het apparaat, die zich bevindt aan de binnenNZijde onder in de kookplaat, en verzeker u er cervolgens van dat het apparaat goed geaard is en gevoed.

Voor het aansluiten, dat wettelijk verplicht is.

Opgelet : controller de aarding van het apparaat alvorens aan te sluiten. De fabrikant is nicht verantwoordelijk voor eventuele materiele of persoonlijke schade als gevolg van een gebruik van een nicht geoard toestel of na beschadiging opgetreden aan het netsnoer.

Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typjeplaatje kan verwerken. De kabel moet algtd bereikbaar+zijn. De aarde kabel isuitgevoerd in groengeel.

Wanneer de staat direct verbonden is met het elektriciteitsnet要去en stroomonderbreker geinstalleerd worden.

Wanner die voedingskabel beschadigd is, dient deze verrangen te worden door een erkende reparateur, om onnodige risico's te vermijden.

De aarde-draad (groen en geel van kleur)要去 ten minste 10 mm langerল dan de beiden andere draden. De doorsnee van de kabel moet in een goede verhouding staan tot de maximale aansluitwaarde van de kookplaat. Zie voor de netspanningsgegevens het typeplaatje op de kookplaat en controllere of het nieuwe netsnoer van het type H05 V2V2-F.

HOOFDAANVOER	ONDERSTROOM	L	BRUINE DRAAD
	GEAARD		GROEN/GELE DRAAD
	NEUTRAAL	N	BLAUWE DRAAD

In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddelijk de stekkeruit contact en neem contact op met de klantenservice. Het apparaat is Niet bedoeld voor gebruik met een externe timer of afstandsbediening.

2.2. GAS AANSLUITEN

Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens de wettelijk geldende voorschriften.

speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installmentiek Werkzaamheden dienen te worden gedaan met de stroom afgekoppeld van het stroomnet.

Op het typeplaatje is aangegeven voor welke type gas dit apparaat geschikt is.

De gasaansluiting dient te gebeuren volgens de voorschriften van het land van de installmentie, pas nadat u gecontroleerd hebt of het type gas uiit de fabriek overeenstemt met de installmentie. Als dit nicht het geval is, volgt de onderstaande stappen.

Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen. Gebruik alleen kranen, afdichtingsringen, fittings en flexibele leidingen die voldoen aan de normen in het land van installmentie. Voor sommige modellen is een conische koppeling voorzien voor het installereren van het apparaat, in landen waar dit type koppeling is verplicht in figuur 8, is te zien hoe de verschillende soorten koppelingen te herkennen (CY = cilindrische, CO = conische) in alleGeVallen dient het cylindrische gedeelte van de koppeling verbonden te worden met de planta. Wanner u de kookplaat aansluit op de gastroevoer door het gebruik van slangen, mag de maximale afstand overbrugd door de slang Nieteer dan 2 meter overschrijden.

Om möglich schade aan de kookplaat te voorkomen, voert u de installmentie zoals aangegeven in schema 6:

1) zoals weergegeven in het schema, monteer de delen achtereenvolgens:

A:cilindrische mannelijke adaptor

B: afdichting

C: vrouwelijkke gasadaptor cilindrisch-conisch of cilindrisch-cilindrisch

2) Draai de dichtingen vast. Denk eraan de buizen in positie te zetten.

3) Bevestig de aansluiting C met het gasnet met een vaste buis of flexibel staal.

Belangrijk: controller nadat u alle installmentie handelingen heeft verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controller ook of de flexibele slang nicht in aanraking komt met bewegende delen van de keulenmeubelen zoals een lade zodat de slang worden beschadigd.

Let op: als u een gasgeur ruikt die uit het toestel lijkt te komen, schakel dan onmiddelijk de gastoevoer zich en bel een gekwalificeerde person. Ga Niet op zoek maar eenlek met een vlam.

Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen UIT te voeren.

—verwijder pannendrager en branders

— gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7) van de branders bij de branderbasis te komen

— draai de inspuiher los en verrangcke doer het passende type (zietabel gasverbruik)

. Schroef de inspuiter goed vast
Stel de brander af.
Zet de pannendrages en branders terug op hun plaats.

2.4. AFSTellen VAN DE BRANDERS

Na het aansteken van de brander, draaat u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd met lichte druk.

Eenkleine 'terminal' type schroevendraaier, kan het waakvlamschroefje worden aangepast (figuur 9). Door deze schroef in wijzerzin te draaien, verminder het debiet van de vlam, door het draaien in gegenwijzerzin, verhoegt het debiet. Gebruik deze instelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en verrang de bedieningsknop. Wanner het beschikkare gas butaan of propaan is (flessen gas),要去 het waakvlamschroefje in wijzerzin worden gedraaid tot op het einde.

Zodra u klaar bent met de aanpassing van de vlam van de gasbrander, verwangt u het oude typeplaatje door het neue type geinstallerd gas (meegeleverd met formuis).

3. GEBRUIK VAN DE KOOKPLAAT

Dit apparaat is ontwikkeld en geprodueerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk.

De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.

Kinderenjonger dan 8aar要去 opveilige afstand worden gehonden,tenzijcontinubewaakt.Dit apparaat isniet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of verstandelijk handicap of meteen gebrek aan ervaring en kennis,tenzijze+zijn opgeleid en begeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Bij het koken met vet of olie, loop Niet weg van de kookplaat. Oververhitte vetten of oliën hunnen snel ontbranden. Probeer nooit een brand met water te blussen, maar schakel eerst het toestl uit en bedek de vlam met een deksel of een branddeken. Tijdens de werkig van de kookplaat, hunnen bereikbare delen zeer heet worden, dus het is aan te raden omjonge kinderen te verwijderen. Kinderen要去en onder toezicht worden gezogen zodat ze Niet met het apparaat gaan spelen.

Om de brander aan te steken, houdt u eerst een vlam bij de brander en drukt u de knop maar beneden en draait u de knop gegen de wijzers van de klok in tot maximum.

Als u de branders langeijd Niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizen zit.

Houdt er rekening mee dat de onsteking danietis langer kan duren.

Voor apparaten met een elektronische onsteking geldt het volgende: Druk en draai de knop gegen de klok inaar het * symbol. Onsteek de brander door het indrukken van een ontstekingsknop.

Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken enervoigens maar het * symbol te draaien.

De vonkontsteking werkt continu zolang de knop worden ingedrukt.

Wanner de vlam Niet binnen 5 seconden is ontstoken draai de knop terug maar nul en herhaal de procedure.

Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer aflsuit wanner de vlam gedoofd is, worden de branders opdezelfde manier ontstoken. Het is belangrijk om de knop 5 à 6 seconden ingedrukt te honden nadat de vlam ontstoken is.

Daarna zal de vlam blijven branden.

LET OP: Voordat de kookplaat worden gebruikt dient u er zeker van teল dat de branders en branderdeksels op een correcte wijze zich geplaatst.

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen.

Voor een best benutten van de branders, raden wij u aan pannen te gebruiken waarvan de diameter nicht kleiner is dan hieronder aangeduid:

Table A

Brander Type		Ø paffen Min (cm)	Ø paffen Max (cm)
AUX	Aux	≥ 10	≤ 18
SR	Half snel	≥ 12	≤ 24
R	Snel	≥ 16	≤ 26
QC/DC	Brander 4 kronen/Dubble belsignaal brander	≥ 18	≤ 26
TC	Driedubbele krans	≥ 18	≤ 26

In het geval dat ukleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen worden ernstig afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop zich en wacht minstens 1 minuut alvorens u de gaspit waar ontsteekt.

Als na verloop vanijd de gaskranen moeilijk vast te draaien zich, is hetoodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door een erkende technicus.

Voordat u voor de eerste keer de kookplaat gaat gebruiken, verwarm een paur minuten (zonder kookpot erop) op maximaal vermogen om het verharden van de beschermende coating möglich te make. Plaats het handvat op de positie om te koken.

Wonneer de electrischeplaat in gebruik is za een indicatielampje blijven branden.

Om te stoppen draaait u de knop in de tegenovergestelde richting op "0" (figuur 10). Zet de kookplaat nooit in werkung zonder kookpot

op. De diameter en de vom van de bodem van het vat is van groot belang. De bodem van de houder moet dik, vlak en groot genoeg zich om volledig de planta te bedekken.

Onderhoud van de elektrische kookplaat

Verhit een pau minuten indien het voedsel zich heeft gevestigd op de kookplaat. Daarna uit zetten en lately afkoelen om tenslotte af te vegen met een papieren doek. In ieder geval moet de plaat worden weerhoven van vocht. Gebruik geen schuurmiddelen. Na elk gebruik, veeg de beschermende coating af met een doek die Lichtjes vet is.

Posities	Vermogen (Watt)	Tips
0	0	Off
1	135 W	Verwarming
2	220 W	Koken op lage temperatuur
3	300 W	Koken op lage temperatuur
4	850 W	Koken, Roosteren, Kokend water
5	1150 W	Koken, Roosteren, Kokend water
6	1500 W	Koken, Roosteren, Kokend water

Keuze van de pannen (figuur 11).

Denk eraan dat grotere pannen en potten een groter verwarmingsoppervlak hebben. Grote potten koken sneller in vergelijkking met kleine.

Gebruik algijd kookmaterialaal dat voldoet aan de hoeveelheden te koken voedsel. Gebruik groot kookmaterialaal voor gerechten die eerder vloeibaar zijn om overstromen te voorkomen. Bij gebruik van groe schotels voor gerechten die een snelle bereiding vereisen, kan de saus aan de bodem van de schotel blijven kleven. Voor het bereiden van desserts, is het raadzaam om gesloten kookmaterialaal te gebruiken om te vermiijden dat de zoete saus kan overlopen waardoor het schoonmaken van de kookplaat moeilijker worden. Controller of het materialaal voldoet aan de volgende criteria: zwaar en een volledige oppervlakte (een beetje groter mag,kleiner zeker Niet). De onderkant van de potten en paffen moet droog en vlok zichen en volledig op het oppervlak van de plank passen. Al deze maatregelen bevorderen de Voordelen van de kookplaat en minimisieren het verbruik van elektrische energia.

4. ONDERHOUD EN REINIGEN

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaat volledig is afgekoeld.

Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm water en met een Niet agressieve allesreiniger.

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparatusaat volledig is afgekoeld.

Reinig de geémailleerde, verchroomde en geverfde delen met handwarm water en met een Niet agressieve allesreiniger.

Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is.

Aluminium cunt u het Beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit verwolgens met een alcoholhoudend middel af te nemen.

Gebruikijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddel of zuren.

Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen zuren blijven liggen (azing, citroensap etc.)

De brandervoet kutu reinigen met water en allesreinger. Als u de oorspronkelijk glans terug wilt krijgen, kutu een special schoonmaakmiddel voor aluminiumlegeringen gebruiken.

De branderdeksen, gemaakt van staal met@emaille, kut u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijden die onregelmatifieid in de vlam hunnen veroorzaken.

Na het reinigen要去en brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daama de branders zorgvuldig op hun plaats.

LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaatzitten en dat de branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.

Het worden aanbevolen om alles wat kan smelten zoals plastiek, suiker of producten met een hoog suikergehalte weg te houden van de kookplaat.

• Neem eenaar druppels van een specifiek reinigingsmiddel voor glazen oppervlakken

• Wrijf met kracht op de verruilde onderdelen, indien möglich , met een

zachtedeokofenlichtvochtigepapierendoek

-Droog met een zachte doek of keukenpapier totdat het oppervlakschoon is Indien erna nog steeds vlekken blijven :

• neem opniewe een doek met een paar druppels glasreiniger

• verwijder de vlekken met een schraper in een hoek van 30^ tot er geen hardnekkige vlekken meerন

• Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is

• Herhaal indien nodig het gebruik van het scheermes of schraper kan het oppervlak Niet beschadigen indien een hoek van 30^ worden qerespecteerd. Hou het mes buiten het bereik van kinderen.

Tips: Regelmatig reinigen is van essentieel belang om een beschemlaag te latenten die krassen en slijtage voorkomt. Zorg ervoor dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt. Om sporen van water en kalksteen te verwijderen, wacht tot de planta is afgekoeld en gebruik een paar druppels witte azijn of citroensap. Veeg tenslotte de druppels weg met een papieren doek en

een paar druppels van het specifieke product.

Het kan tatsächelijk gebeuren dat er met uw kookplaat iota's nicht in orde is. Alvorens de service dienst te bellen (in het geval dat de kookplaat Niet goed werkt):

— controller of de stekker juist is aangesloten en in het stopcontact zit;
— controller of de gastoevoer goed is.

In het geval dat er iets Niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische Dienst.

6. MILIEUBESCHERMING

Dit apparatus is gemarkeerd volgens de Europese norm 2012/19/EU inzake Afval van elektrisch en elektronisch apparatuur (WEEE). WEEE bevat zowel verontreinigende substanties (die negatieve gewolgen op het milieu konnen hebben) en basiscomponenten (die hergebruikt konnen worden). Het is belangrijk om WEEE aan bepaalde behandelingen te onderwerpen om alle vervoilende onderdelen te verwijderen en op juist wijze afstand van te

doen, en alle materialen te herstellen en te recyclen.

Particulieren können hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie worden; het is essentieel de volgende basisregels te volgen:

• WEEE mag zich als huishoudelijk afval worden beschouwd.
• WEEE要去 worden overhandig aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen bestaat er voor große WEEE een ophaaldienst.
• Als u een新模式 apparaat koopt, kan het oude bij de leverancier worden ingeleverd, welke het gratis bij u moet afhalen op een eén-op-één basis, zolang het apparaat van soortgelijk type is endezelfde functies heeft als de geleverde apparatuur.

Conformiteitsverklaring : dit toestel is conform aan de normen vastgelegd in de richtlij CEE89/109 (voor wat betreft de onderdelen die in contact komen met voedingsmiddelen).

Het apparaat is conform de Europese richtijnen 2009/142/EC en verdere wijzigingen.

Door hetplaaten van de CE marking op dit product, verklaren wij, op once eigien verantwoordelijkheid, alle Europese veiligheids-, gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving geldig voor dit product.

Table 1

BUILT IN HOBS
Type/Referentie	PLV6S					PLV7S
Branders	3Gas	3Gas	3Gas	4Gas	3Gas+1E	5Gas	5Gas	5Gas	4Gas	4Gas	4Gas
Brander Aux (AUX)	1	1	1	1	1	1	1	1	1	1	1
Brander Half snel (SR)	-	-	-	2	2	1	1	1	1	1	1
Brander Snel (R)	1	1	1	1	-	2	2	2	1	1	1
Brander Zeer Snel (UR)	-	-	-	-	-	-	-	-	-	-	-
Brander 4 Kronen (QC)	-	-	1	-	-	1	-	-	1	-	-
Drievoudige Kroon (TC)	-	1	-	-	-	-	1	-	-	1	-
Dubbel Belsignaal Brander (DC)	1	-	-	-	-	-	-	1	-	-	1
Elektrische Plaat	-	-	-	-	1	-	-	-	-	-	-
Beveiliging	JA
Ontsteking	JA
Installatie Klasse	3	3	3	3	3	3	3	3	3	3	3
Afmeting Product (mmxmm)	595X510					745X510			745X510
						860X510
Gastype Geinstalleerd / Vermogen
Vermogen Gas (kW)	7,6	6,8	7,1	7	4,5	11,35	11,05	11,85	8,85	8,55	9,35
G25.3 25 mbar (N.G.) (l/h)	827	740	772	761	489	1234	1202	1289	962	930	1017
Alternative injector kit voor aardgas gas beschikkaar in het BIJSTAND SERVICE
Vermogen Gas (kW)	7,5	7,3	7,1	7	4,5	11,35	11,55	11,75	8,85	9,05	9,25
G20 20 mbar (N.G.) (l/h)	714	695	676	667	429	1081	1100	1119	843	862	881
Alternative injector kit voor aardgas gas beschikkaar in het BIJSTAND SERVICE
Vermogen Gas (kW)	7,5	7,3	7,1	7	4,5	11,35	11,55	11,75	8,85	9,05	9,25
G12 25 mbar (N.G.) (l/h)	989	900	931	925	594	1493	1462	1551	1162	1131	1220
Injectiekit Voor LPG Gas Beschikkaar In Zakjes
Vermogen Gas (kW)	7,5	7,3	7,1	7	4,5	11,35	11,55	11,75	8,85	9,05	9,25
G30/G31 30/30 mbar (LPG) (g/h)	546	531	516	509	327	825	840	855	644	658	673
Elektrisch Vermogen
Spanning (V) / Frequentie (Hz)	220-240 V / 50-60 Hz
Elektrisch Vermogen (W)	1	1	1	1	1500	1	1	1	1	1	1

IPEdUYPEXKDEHNE: BbITOBOJ 3JIeKTPoPnBOp I erO OTKpbItbIe qactN BO BpeMpa6OTbI MOryt HArpeBaTbCS DO BVICOKOI TEMpeaTpybl. Co6JIuDAJIte OCTOPOXHOCtB, He JOTpARINBAJTEcB Do HIX.
-Дети моложke 8 leт He Должны приблужать с КсытOBOMу пибopy БeЗ постонно надзра.
-Даньим БыITOBыIM элктponрпборOMorут пьзOBaTBСЯдETN CTAPWE 8ЯT,а тakke Люнс HapyшeHHbIMNФИЗУЕСКIMN ИЛи YMCTВЕHьIMN CNoCObHOCТЯМ NII N C OTCYTCTBnEM HaДпжацero ONbIaВTomСПУаe,ecЛиОниНанояТСЯODЯн ПДЯнOTHApEуKТIpOBaHBI OTHOCHTeJIbHO 6e3ОпаСНОгИ NSOЛьЗOBaHA经БыITOBOrO pIPбopa,a TAKKe,ecЛиОни OCBeДOMЛeHbI O6 IMeJOUxСЯ ONaCHOCTЯX.
- He pa3peuaiTe DeTAM nIgpaTb C 6bIToBbIM npIbOpom.
-ЧИстka и облухи ване 6ытobоу пибopa He дожны Bыпогнятбя DeТьМи 6e3 Ндзopa B3рocлbyx.
ПЕДУПЕЖДЕНЕ: ПриноТовлени пиши на варочи NOВерхонс И спобьзовенем кира плma macna 6e3 надожацero рисмOTpa может 6bIb ONaСнБИ M может рпвецк К пожару.
HINKOKIgA He nbItaIteCb Ioracntb PnIaMByoBdoi. BbIKIOUHTe 6bITOBOy 3JIeKTPopnpbOp, n HAKPOiTcPnIaMMy KpbIuKO, INN ORHECTOIKOY TKAHbIO.
ПЕДУПЕЖДЕНЕ: Onachocь BO3ropaня: He Испобуйт e Bapочну IOBepxHOCt b ДлЯхраеня на Hei пeДмetoB.
ПРЕДУПРЕЖДЕНЕ:В слуае появленна на варочи NOВерхости Tpeшины Выкюнш Бытobой пибор,чобьп рпсдOTВразИТь поржени злелКрчecKM TOKOM.
- He noIb3yIeScb IaJyIcSTKn naporehepaTopoM.
-пегд зakpbванем Крblшкдаит Варочи NOBepxHOCTN OCTbHyTb.
- 6bITOBOJ 3JIeKTPoPnBOp He IpeHa3NaUeH JIy UnpaBNeHnC NOMOuB BHeUHero TaMepa NJIOTdEJIbHOJ CNTeMbI DnCTaHcUHOrO UnpaBNeHnJ.
- 3NeKtpnueckoe NOdkIIOUeHne 6bITOBoN Prn6opa DOJXHO 6bITb BbINOJIHeHO C NcPONb3OBAHNEM pa3BeHNHTeINbHOrO yCTpOJCTBa B COOTBETCTBnC DeIcTByUOImN PpaBnJaMn HOpMaMn 3NeKtpo6e3OpaCHOCTN.
B INHCTpykunn DoJxhen 6bItb yka3aH TIN 3JeKtpoShypa. Pnp 3tOM DoJxHa yUHTbBaTbcr TempepaTypa 3aDHei CTeHKn 3JeKtpopnp6opa.
B cnlyae noBpeXdeHnIshypa nITAHnO hdoJxH 6bItb 3aMeHeH npOn3BODnteJeM, aReHTOM IO Texo6cnyKINBaHNIO, IIN CneUaJIncTOM, IMeIoUm DoCTaTOHyIO KBAInΦnKaUIO. 3TO Heo6XODmo DnIg TORO, UTo6bl N36ExkAtb ONaCHOCTeN.
BHNMAHNE: UTo6bI 36exaTb OAnCHocTH, CB3aHHoC CO CJIyauaHbIM c6pOcOM yCTpoiCTBa TEJIIOBOI 3aUHTbI, DaHHbI 6bITOB0J 3JeKTPoPn6Op He DoJIKeH 3aINTbIBaTbcr Ype3 HApYXHbIe IpeKJIIOuOuIe yCTPOiCTBa, HApPImep, TaIMep, INI dpyroe yCTPOiCTBO, KOTOPoe peryJrphO BkJIIOuaET N BbIKlIOuAeT 3JeKTPoPn6Op.
"Даньий битовий рибор должени установаьсья в COOTBETCTBИС Deйстbyшимп павлиами, И тольковхоршю рибетриньамьхnomeшених. Перед установков иллincрльзовшием сыитового рибора рочтITE ИНСТРУКПИ".
- "Данная ИНСТРУКЦИЕ ИМЕТСИЛУ TOЛБКВ В TOM СЛУЧАE, ECSI Na 6ыTOBOM PrINБОPE ИМЕТСЯ CBMBOJ CTpaHbI. ECSI TAKOTO CIMBOJA HeT,TO HeO6xODIMO O6paTITbCRA K TEXHnueCKOMY OINCAHIO, B KOTOPOM CODEPJIATcR HeO6xODIMbIe INHCTPryKUIN OTHOCHTeJIbHO MOnIΦnKaUIN PrIN6Opa B COOTBETCTBUN C YCNOBIArM N3KcNPyaTaUIN B DaHNoI CTpaHe."
- "пени веловнием установки поверъ, что месные у鞘овая распраздени (тп ra3a и давлие ra3a) и ретулировки прибopa совмь друг с друrom";
- "ycIOBnpeRyInpOBOK IJRA DaHHO 6bITOBOrO np6Opa yka3aHbI Ha JApIbIke (INN B nacnOpTHoTabeNue);
- "Даньий Бытов Рпбор He посоедин К Выгжke пюкгов сcropаня. Одожен Быть установ и подлочь в COOTBETCTBи C DeйсТВуОшимп павиламп подлочен. Heobxodmo obpatntb ocoboe BHHmaHne Ha TpeobabHЯ OTHOCITeJIbHO BEHTNJaU".
"3KcNpyataaRa3OBoI pIITbI cOpiBOXdaETcB bIeJIeHnEM TeIIa I BNaI IN KOMHaTe, rDe yCTaHOBHeHa PNTa. Y6eIInTeCb B TOM, qTO KUxHra XopoIO BeHTINpPyETc: OTBepCTna ECECTBeHHoB eHTINpAun He DoJXhbl 6bITb 3aFOpOKeHbl, IIN yCTaHOBtE MExAHueCKOE BeHTINpAUHOHoe UCTPOICTBO (BbITJkKa). Ipr npOdoJXHtBJHom N INTEHCNBOM NCNoIb3OBAHnn Neu MoXet NOTpe6OBaTbCS DOONHtJEbHna BEHTINpAun, HApPIMep OTKpbIBaHne OKHa, IIN 60Jee 3ΦΦeKTUBHaa BEHTINpAun, HApPIMep, YBEJIuYeHne IPOUN3BOIDTeJBHOCTN BbITJxKK (ECNI OHA NCNOlb3yETc).

UCTAHOBKA BbITOBOY TEXHKN RBJIETCQ CLOXHOJ PABOTOH, HEPPABINbHOE BbIOJIHEHNE KOTOPOI MOKET OTPUATEJIbHO CKA3ATbCS HA B630NACHOCTNI POJIb3OBATEJI. NO 3TOI PPUNHE YCTAHOBKA BbTobOY TEXHKN DOJXHA BblONHtBcR BbICOKOBALINPHUPOBAHHbIMCNIEUANCTAMN, KOTOpBIE BbIIOJHRT YCTAHOBKY COBIOJEHEM BCEX DEIeCTBYOuIX NIPABNJ H OHPM. B TOM CUYAE, ECJN 3TO INEOCTEPEXEHNE BYET IPOINHOPINPOBAHO, N UCTAHOBKA BYET BBIIOJHENA JINUCM, HE IMEQUIM IOCTATOUHON KBAJINPHKAUZMI, INPON3BOJNTENBE HE BYET INPNHUMATb HNKAKNX IPETEH3NI OTHCOTJIbHO BbIXODA OBOPUDOBAHN I3 CTPOJ HAHECEHHORI PN 3TOM USEPBMAUMUECTBYNJ 3DOPOBBIOJIIODEJ.

1.1.BCTPANBAEMbIE BAPOUHbIE IOBEPXHOCTN

Bapouhna nobepxhoctb moKet yctaHabnBaTcRaHa IIO6o pa6oey nobepxHOCTN KUXOHORO cTOnla, KOtOpaa BbldePknBaET HarpeB Do TEMnepaTpyb1 100°C, nImeet ToIunHy ot 25 do 40 MM. Pa3mepb OTBepCTn, KOtOpoe dOJIxHo 6bITb Bblpe3aHO B pa6oey nobepxHOCTN KUXOHORO cTOnla, NOKa3aHbI Ha pnc.2.

Ecni BapOchna nobepxHocb yctahabnBaetc TaK, UTO no oBe ee cTOpOnbI paCnoJaarOTc 1kaΦbI, To paCtOraHne MeJy BapOCHNIOBepxHOCTbIO u 1kaΦom D0JIXHO 6bITb He MeHbWe 15 cm (cm. pnc. 4), a pacCToRHe Mekdy BapOCHNIO nobepxHocbIO n paCNoJoxEHHO C3aDi CTeHOJ DoJIXHO 6bITb He MeHbWe 5,5 cm.

PacctoHne MeJy BapOchNo NOBepxHOCTbIO n DpyrIM 3JIeKtponpIbOpom (HAnpImep, BbITJXHO KoJIINAK) DOJNXHO 6bITb He MeHbWe 70 cm (cm. pnc. 4).

Ecni noB BapOCHNo NOBepxHocTbIO NmEeTCBcO6oHoe npoctpaHCTBO,TO noB BapOCHNo NOBepxHocTbIO HyKHO yCTaHOBnTB pa3dJIteNtBuHyIO NaHeIb, IN3rOToBnEHHy IO n3 TeIIOI3OJNAIOHHOro MaTePnAJa (HaNPmEp, I3 DepeBa) (CM. pnc. 3).

BaxnHa HOpMaun Ha pnc. 1 noka3aHo, kak hahocntc repMeTnK

Bapouhna NOBepxHocTb KpeINTCa NOMOJIbHO QNKcnpyUOxN 3aKIMOB, KOtOpblc BCTaBnIOTcB OTBepCTn, paCNOJIOKeHHbIe Ha OCHOBaHm BapouHoi NOBepxHocTn.

Ecπn Bapouhna IOBepxHocTb 60 cm yctaHaBInBaetc Hnd dYxOBKO, B KOTOpO HET CnCTembl OXJIaXdEHN C BeHTnJIaTOpOM, TO BO BCtpanBaEMo Me6eN peKomeHdyetc CdeJaTb OTBepCTnДЯ obecneueHn HOpMaIbHOu cnpKyJpUIN Bo3dYa.

De fabrikant stelt zich nicht aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehonden.

RU

Ipn3BODHTeH He HecET OTBETCTBEHHOCTn 3a ONEaTKn HHeTOUHOCTN, KOToPbIE MOrT BCTpeTtCBsR B DaHHO INHCTpyKcIMn. Mbl OCTabTnem 3a coBoBHOCNTb N3MeHEnn B KOHCTpyKcIIO BBlyNUcKaEmbIX HAMN N3DeJI N C ZeIbI yJyUHeHn KaueCTBa BBlyNUcKaEmoN pOdyKcIMn. Pp n 3TOM OCHOBHBe fYHKcIMnN3DeJIIN I e0 Be3OpacHOCTb BydUT OCTaBA TbCBsR HeN3MeHHbIMn.

SL
