GEBRUIKSAANWIJZING DH 60 EX 756C - DH 60 EX 756C VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke stoornis die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be

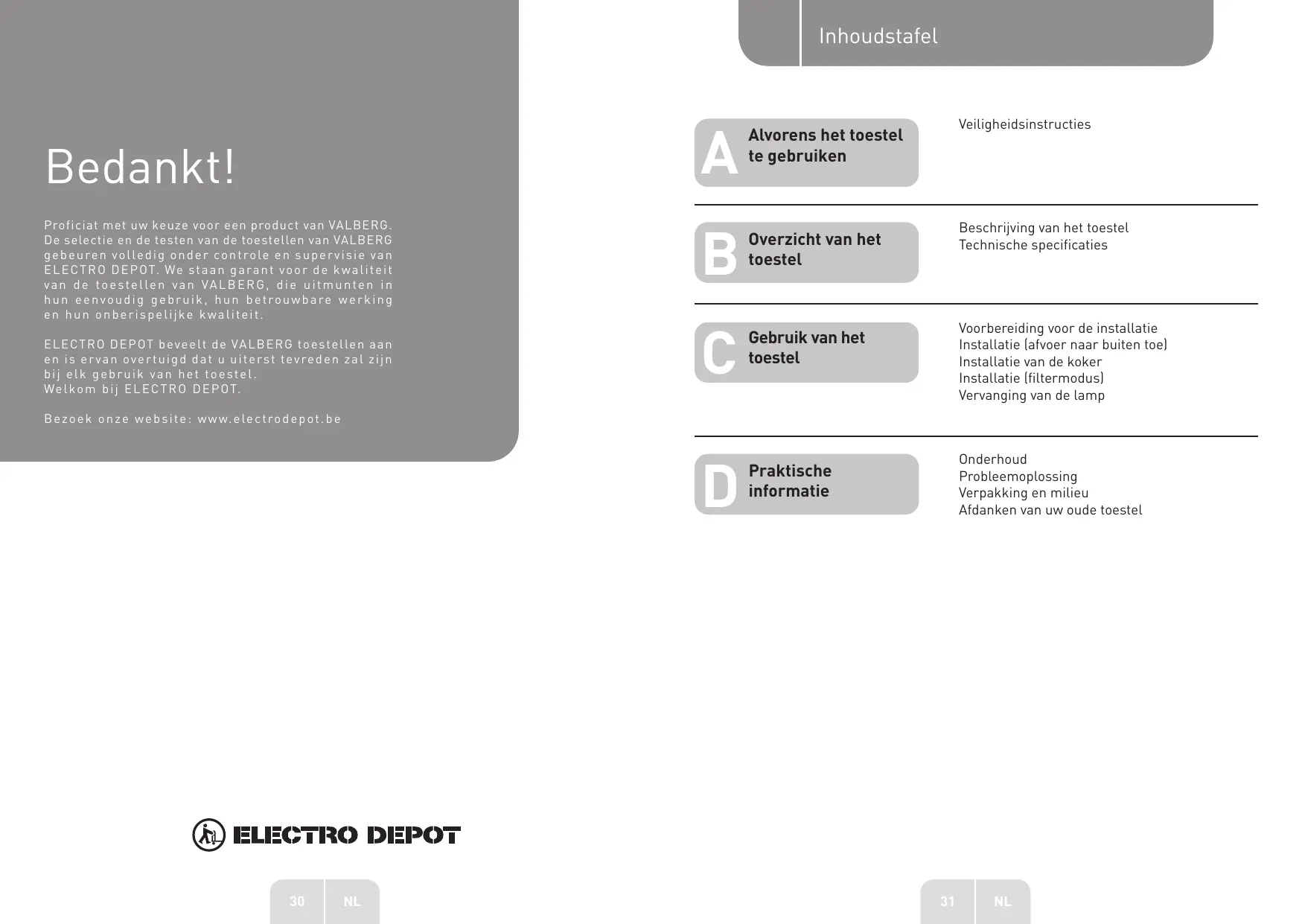

Inhoudstafel
A
Alvorens het toestel te gebruiken
Veiligheidsinstructies
B
Overzicht van het toestel
Beschrijving van het toestel Technische specificaties
C
Gebruik van het toestel
Voorbereiding voor de installatie Installatie (afvoer naar buiten toe) Installatie van de koker Installatie (filtermodus) Vervanging van de lamp
D
Praktische informatie
Onderhoud Probleemoplossing Verpakking en milieu Afdanken van uw oude toestel
A | Alvorens het toestel te gebruiken
Proficiat met uw keuze voor deze dampkap. Deze handleiding is ontworpen om u de instructies te geven voor het installeren, gebruiken en onderhouden van uw toestel.
Gelieve deze handleiding aandachtig te lezen vóór elke installatie of gebruik, om het toestel correct en veilig te kunnen gebruiken.
De dampkap is vervaardigd met hoogwaardige materialen en heeft een verfijnd ontwerp. De dampkap is uitgerust met een elektrische motor en krachtige centrifugaalventilator en biedt eveneens een grote aanzuigkracht, een stille werking, vetfilters met antikleeflaag en makkelijke montage.
Veiligheidsinstructies
- Laat kinderen nooit het toestel gebruiken.
- De dampkap is uitsluitend bestemd voor huishoudelijk gebruik. Het toestel is niet geschikt om gebruikt te worden met een barbecue, in een professionele grill, noch voor eender welk commercieel gebruik.
- De dampkap en de filters dienen regelmatig schoongemaakt te worden om de goede werking te bewaren.
- Reinig de dampkap zoals beschreven in de handleiding om elk risico op brandwonden te vermijden. Elke reiniging van het toestel waarbij de instructies niet worden gerespecteerd, vormt een gevaar op brand.
- Elk rechtstreeks gebruik boven een gasfornuis is verboden.
- Let erop dat de keuken steeds correct wordt geventileerd.
- Indien het voedingssnoer beschadigd is, dient het door de fabrikant, diens technicus of een ander vergelijkbaar bevoegd persoon vervangen te worden om elk gevaar te voorkomen.
- U dient de ruimte goed te verluchten wanneer u de dampkap gelijktijdig gebruikt met toestellen waarvan de werking berust op gas of andere brandstoffen.
- De lucht mag niet worden afgevoerd door een buis voor het afvoeren van uitwasemingen van toestellen op gas of andere brandstoffen.
- U dient de wetgeving inzake de luchtafvoer te respecteren.
A | Alvorens het toestel te gebruiken
- Dit toestel mag gebruikt worden door kinderen vanaf 8 jaar, alsook door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of die niet over de noodzakelijke ervaring en kennis beschikken, op voorwaarde dat zij instructies gekregen hebben en begeleid worden inzake het veilige gebruik van dit toestel en dat ze de mogelijke risico's begrijpen.
- Houd uw kinderen steeds in de gaten, zodat ze niet met het toestel spelen.
- De reiniging en het onderhoud van het toestel mogen niet uitgevoerd worden door kinderen wanneer ze niet begeleid worden.
OPGELET: De toegankelijke delen kunnen warm worden tijdens het gebruik met kooktoestellen.
- Flambeer geen voedingsmiddelen onder de dampkap.
- De waarschuwingen waarmee u rekening dient te houden komen voor in hetzelfde deel van de handleiding als die voor de montage van het toestel.
OPGELET: Risico op elektrische schokken
- Steek de stekker van het toestel uitsluitend in een correct geaard stopcontact. Vraag bij twijfel raad aan een ervaren vakman.
- Het niet naleven van deze instructies vormt een risico op overlijden, brand of elektrische schokken.
WAARSCHUWING: Het niet volgen van de instructies voor het installeren van schroeven of bevestigingsvoorzieningen kan tot gevaarlijke situaties leiden op het vlak van elektriciteit.
Wat de instructies voor de installatie en de reiniging van het toestel betreft, verwijzen we naar de onderstaande paragraaf van de handleiding.
Beschrijving van het toestel
Aanraakbedieningen T001
Aan/Uit-knop
Deze worden gebruikt om de ventilator aan en uit te zetten.
Knop om de snelheid te verminderen
Om de snelheid van de ventilator te verminderen.
3 Digitale weergavescherm
Weergave van de snelheid van de ventilator: "1" voor lage snelheid, "2" voor middelmatige snelheid, "3" voor hoge snelheid, "4" voor booster-functie.
Knop om de snelheid te verhogen
Om de snelheid van de ventilator te verhogen.
5 Lichtknop
Booster-functie
Druk op + om de snelheid te verhogen tot 4, ga naar de hoogste snelheid terwijl de kap wordt gebruikt en deze zal de snelheid 5 minuten verminderen, waarna ze opnieuw worden vertraagd.
Technische specificaties
Technische specificaties
Conform EU-verordening 65/2014 en de geldende normen.
| Merk | Valberg |
| Productcode | 970142 |
| Referentie van het model | DH 60 EX 756C (v2) |
| Jaarliks energieverbruik in kWh/jaar (AEC Dampkap | 10,4 |
| Energie-efficiëntieklasse | A++ |
| Fluidodynamische doeltreffendheid (FDE Dampkap) | 35,5 |
| Doeltreffendheitsklasse fluidodynamica | A |
| Energieklasse van het Licht in lux/Watt | 23,3 |
| Energieklasse van het Licht | B |
| Vetfilteringsefficiëntie in % | 74,0 |
| Vetfilteringefficiëntieklasse | D |
| Luchtdebiet (in m3/u) bij de minimale snelheid bij normale werking (Qmin) | 265,7 |
| Luchtdebiet (in m3/u) bij de maximale snelheid bij normale werking (Qmax) | 467,2 |
| Luchtdebiet in m3/u in modus intensief of 'boost' indien inbegrepen (Qboost) | 676,5 |
| Geluidsemissie van de gewogen lucht van waarde A in dB bij minimale snugheid bij normale werkung | 50 |
| Geluidsemissie van de gewogen lucht van waarde A in dB bij maximale snugheid bij normale werkung (Lwa) | 62 |
| Geluidsemissie van de gewogen lucht van waarde A in dB in modus intensief of 'boost' indien inbegrepen | 68 |
| Gewogen energieverbruik in W bij waakstand (Ps) | / |
| Energieverbruik in W in modus "stopmodus" (Po) | 0,45 |
| Bijkomende informatatie volgens EU-verordering 66/2014 en de geldende geharmoniseerde normen. |
| Factor van de toename in deijd (f) | 0,7 |
| Energie-efficiëntie-index (EEldampkap) | 30,0 |
| Luchtdebiet in m3/u gemeten bij het maximale rendement (Qbep) | 214,9 |
| Luchtdruk in Pa gemeten bij het maximale rendement (Pbep) | 192 |
| Elektrisch vermogen bij de invoer in W gemeten bij het maximale rendement (Wbep) | 35,5 |
| Nominaal vermogen in W van het verlichtingssystemeismystem (Wl) | 3,0 |
| Matige verlichting in lux van het verlichtingssysteme op het kookoppervlak (Egemiddeld) | 70 |
Technische eigenschappen
| Toegewezen voeding (Spanning in V, aard van de stroom &_freqie in Hz) | 220-240 ~ 50 |
| Beschermingsklasse elektriciteit | Classe I |
| Totaal toegewezen vermogen in W | 85 |
| Aantal en type verlichting | 2 x Modules LED |
| Verlichtingsvermögen in W per verlichting / in totaal | 1,5 / 3 |
| Verlichting die door de gebruiker verrangen kan worden | Non |
| Totaal toegewezen vermogen in W | 88 |
| Maximaal luchtdebiet in m3/u | 513.6 |
| Verlichting | |

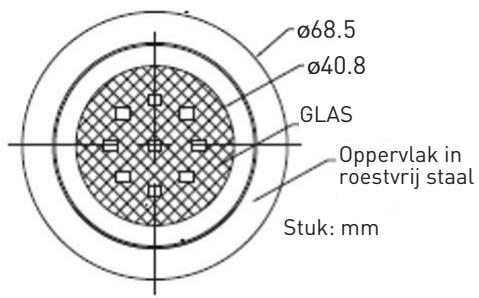

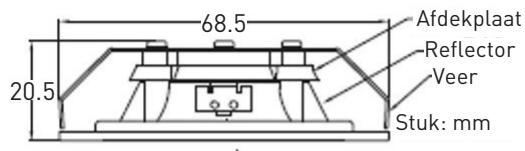

| Code ILCOS D | DSR-1.5-S-68 (12 V) |

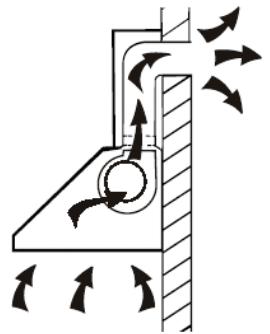

Voorbeeldschema
Voorbeeldschema
- Indien u over een buitenafvoer beschikt, kunt u uw dampkap aansluiten zoals weergegeven op onderstaande afbeelding, met een afvoerleiding (flexibele buis in aluminium, email of een ander onbrandbaar materiaal, met een diameter van minder dan 150 mm).
Voorbereiding voor de installatie
- Voordat u met de installatie begint, dient u het toestel uit te schakelen en de stekker uit het stopcontact te trekken.
- Voor het beste resultaat moet de dampkap op een afstand van 65-75 cm boven het kookoppervlak worden geïnstalleerd.
Wanneer de dampkap en de toestellen die aangedreven worden door andere energiebronnen dan elektriciteit gelijktijdig werken, mag de negatieve druk in de ruimte niet groter zijn dan 4 Pa (4×10⁻⁵ bar).

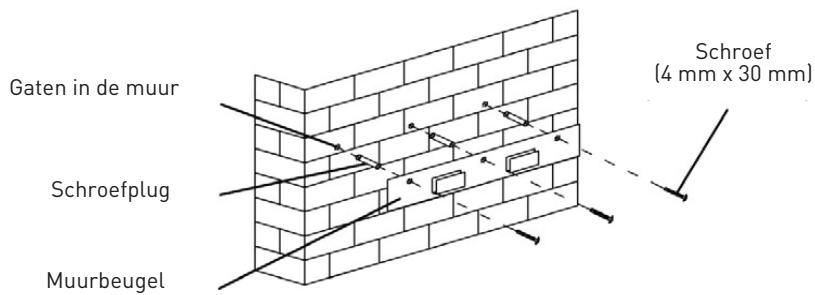

Boor 3 gaten van 8 mm om de steun te plaatsen. Schroef de houder op de muur en zet vast met de meegeleverde pluggen en schroeven.
Installatie (afvoer naar buiten toe)
OPGELET
Gelieve kennis te nemen van de waarschuwingen op de instructiefiche inzake de werking van het toestel wanneer de lucht buiten de ruimte wordt afgevoerd.
met de meegeleverde pluggen en schroeven.

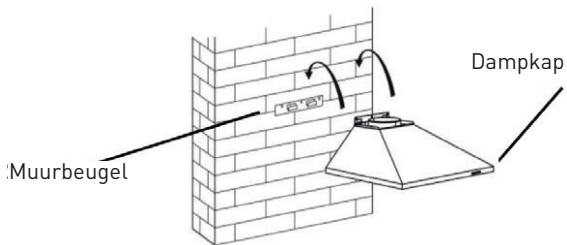

Til de dampkap op zodat deze op de steun rust.

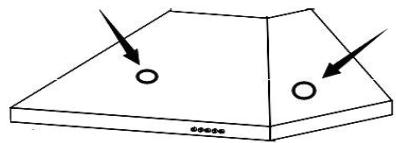

Eens de dampkap aan de wandsteun is opgehangen, verwijdert u de vetfilters en zoekt u 2 merktekens in de dampkap om de gaten te boren voor de bevestigingsschroeven. Verwijder vervolgens de dampkap, boor de twee bijhorende gaten en plaats de wandpluggen. Zet vervolgens de bevestigingsschroeven vast met de 2 schroeven (ST4 x 30 mm).

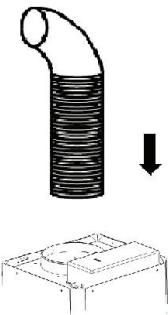

Plaats de terugslagklep op de luchtafvoer van de dampkap. Sluit vervolgens de afvoerslang aan op de terugslagklep, zoals aangegeven op onderstaande afbeelding.
Installatie van de koker

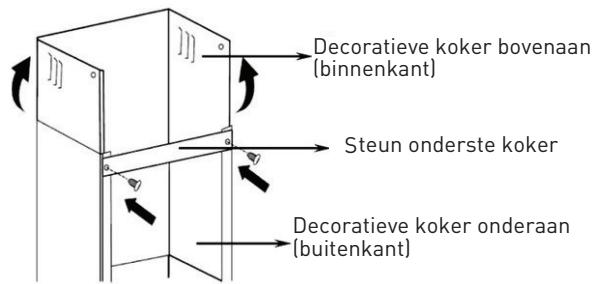

Steek de bovenste koker in de onderste koker en gebruik 2 ST4-schroeven van 8 mm om de onderste koker en de bovenste koker met elkaar te verbinden.
Vooraleer de steun van de koker vast te zetten, dient u te kiezen waar u de steun van de onderste koker zult plaatsen door de gaten te maken die het bevestigen in de volgende stappen mogelijk maken.
OPMERKING
Draai de schroeven niet te vast aan, zorg ervoor dat u de bovenste koker telescopisch kunt aanpassen na de montage.
Boor 2 gaten van 8 mm om plaatje II te monteren. Schroef plaatje II vast en draai aan met de twee meegeleverde wandschroeven en -pluggen. Schuif de bovenste koker naar boven en zet vast op plaatje II met 2 ST4-schroeven van 8 mm.
Bevestig de onderste koker op de dampkap met 2 ST4-schroeven van 8 mm.
Filterversie
Om de dampkap om te vormen in de filterversie, vraagt u aan uw verkoper actieve koolstoffilters.

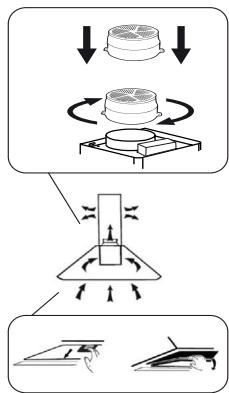

Installeer de actieve koolstoffilter (cassette)
Installatie (filtermodus)
- Open het rooster, druk op de vergrendelvoorziening en trek de filter omlaag.
- Plaats de actieve koolstoffilter en zet deze vervolgens vast door in tegenwijzerzin te draaien.
- Plaats het rooster terug in de oorspronkelijke positie.
Installeer de actieve koolstoffilter (te knippen)
- Om de actieve koolstoffilter te installeren dient u eerst de aluminiumfilter te verwijderen.
- Plaats de vooraf uit te knippen filter op de aluminiumfilter.
- Plaats de aluminiumfilter terug.
- Wij raden u aan de dampkap enkele minuten voordat u begint te koken in werking te stellen. We raden ook aan
de dampkap pas 15 minuten nadat u gestopt bent met koken uit te schakelen, om geurtjes en vieze lucht zo veel mogelijk te verwijderen.
OPMERKING
Zorg ervoor dat de filter goed vastgemaakt is; wanneer u dit niet doet, kan deze loskomen en gevaar opleveren.
De installatie van een koolstoffilter vermindert het afzuigvermogen van de dampkap.
Onderhoud
Alvorens het toestel te reinigen, schakel het toestel uit en trek de stekker uit het stopcontact.
I. Regelmatige reiniging
Gebruik een zachte doek bevochtigd met lauw mild zeepwater of lauw water waaraan huishoudelijk reinigingsmiddel is toegevoegd. Gebruik nooit schuursponzen, chemische of schurende materialen of stijve borstels om het toestel te reinigen.
II. Maandelijkse reiniging van de vetfilter
ESSENTIEEL: Het elke maand reinigen van de filter kan risico op brand voorkomen.
De filter vangt vet, rook en stof op. De filter heeft dus een rechtstreekse impact op de doeltreffendheid van de afzuigkap. Wanneer deze niet worden gereinigd, zullen de vetresten (potentieel ontvlambaar) zich ophopen op de filter. Reinig hem met huishoudelijk reinigingsmiddel.
III. Jaarlijkse reiniging van de actieve koolstoffilter
Pas ENKEL toe op een toestel dat geïnstalleerd is als een recirculatie-eenheid (geen opening naar buiten). Deze filter houdt geurtjes vast en moet minstens een keer per jaar worden vervangen, afhankelijk van hoe vaak de afzuigkap wordt gebruikt.
Probleemoplossing
| Probleem | Oorzaak | Oplossing |
| Hetlichtbrandt, maar de ventilator werkt nicht. | De propeller van de ventilator zit geklemd. | Schakel het toestel uit en LAST het herstellen door een erkend vakman. |
| Hetlichtbrandt, maar de ventilator werkt nicht. |
| Deverlichting en de ventilator werkneniet. | De gloeilamp is stuk. | Vervang de lamp door een lamp met hetjuiste vermogen. |
| Het voedingsssnoer is Niet goed aangesloten. | Sluit het opnieuw aan op de elektrische voeding. |
| Hettoestelverspreadtdsterke trillingen | De propeller van de ventilator is beschadigd. | Schakel het toestel uit en LAST het herstellen door een erkend vakman. |
| De motor van de ventilator zit Niet voldoende strak.. | Schakel het toestel uit en LAST het herstellen door een erkend vakman. |
| Het toestel is Niet correct bevestigd op de steun. | Demonteer het toestel en controllerer of de steun juist werd geplaatst. |
| Hetaanzuigvermögen is Niet optimaal. | De afstand tussen het toestel en het kookoppervlak is te groot. | Pas de afstand aan�<|im_start|>6575 cm. |
Verpakking en milieu
AFDANKEN VAN DE VERPAKKINGSMATERIALEN
De verpakkingsmaterialen beschermen uw toestel tegen mogelijke beschadiging tijdens het transport. Deze materialen zijn milieuvriendelijk want ze kunnen gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en wordt er minder afval geproduceerd.
Afdanken van uw oude toestel
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het AEEA-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval worden gegooid. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepassingen, conform de richtlijn.
Bewaar uw oude toestellen steeds op een veilige plaats buiten uw huis waar kinderen er niet bij kunnen.
