MANUAL DE USUARIO DH 60 EX 756C - DH 60 EX 756C VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*previa presentación del comprobante de compra.
Campana extractora
Campana extractora
Campana extractora
Campana extractora
970142DH60EX756C(v2)
MANUAL DE INSTRUCCIONES 02
GUÍA DE USO 16
MANUAL DE INSTRUCCIONES 30
MANUAL DEL USUARIO 44
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL - FRANCE

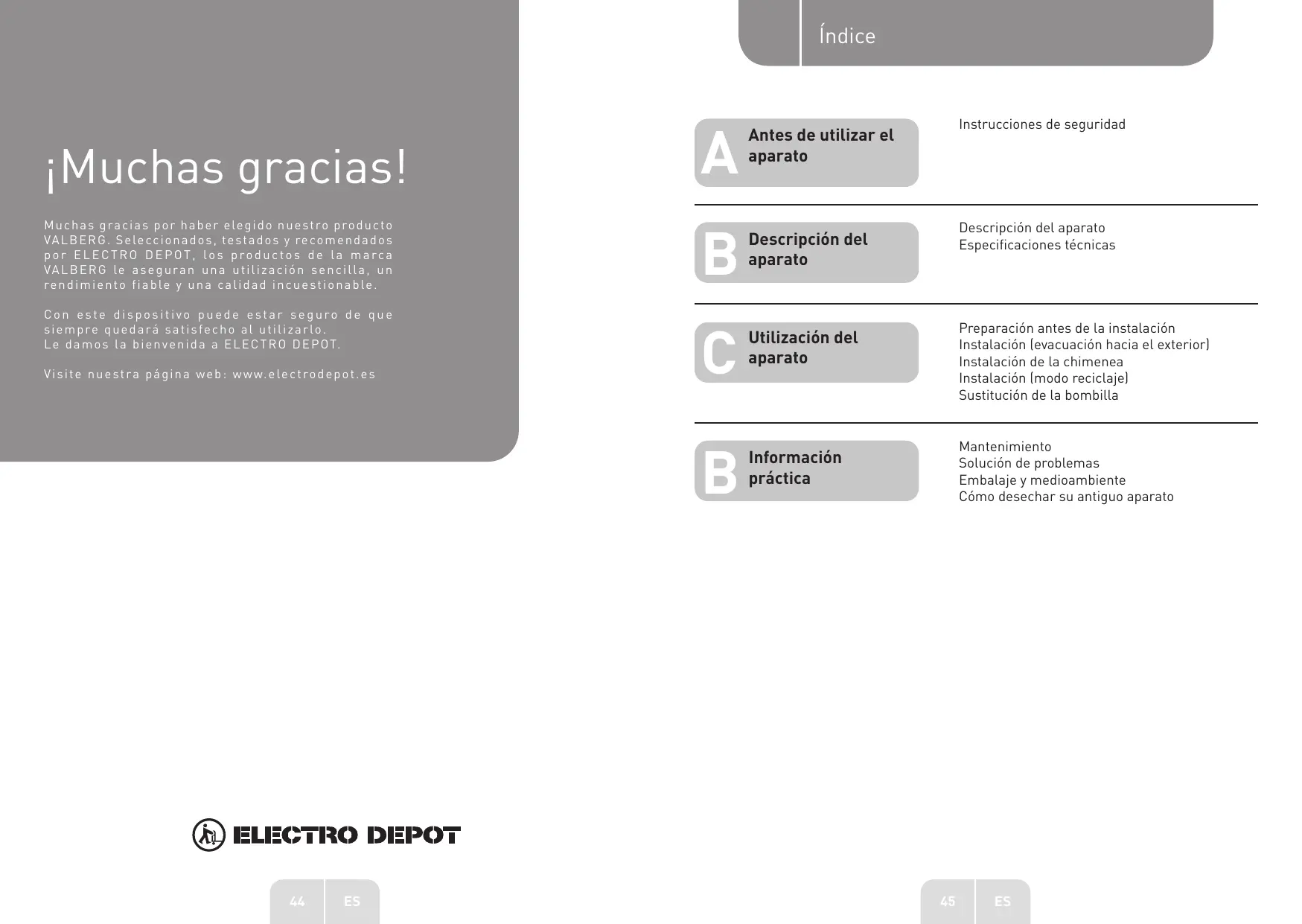

¡Gracias!
Riesgo de choque eléctrico
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
A
Antes de utilizar el aparato
Instrucciones de seguridad
B
Descripción del aparato
Descripción del aparato Especificaciones técnicas
C
Utilización del aparato
Preparación antes de la instalación Instalación (evacuación hacia el exterior) Instalación de la chimenea Instalación (modo reciclaje) Sustitución de la bombilla
B
Información práctica
Mantenimiento, solución de problemas, embalaje y medioambiente: cómo desechar su antiguo aparato
Gracias por haber elegido esta campana extractora. El presente manual de instrucciones ha sido creado para proporcionarle todas las instrucciones necesarias para la instalación, la utilización y el mantenimiento de su aparato. Para poder utilizar su aparato correctamente y con total seguridad, lea atentamente el presente manual de instrucciones antes de instalarlo o utilizarlo.
La campana extractora ha sido fabricada a partir de materiales de alta calidad y con un diseño elegante. Cuenta con un motor eléctrico y un ventilador centrífugo potentes y ofrece una gran capacidad de aspiración, un funcionamiento silencioso, filtros de grasa antiadherentes y es fácil de montar.
Instrucciones de seguridad
- No deje que los niños jueguen con este aparato.
- La campana extractora está diseñada únicamente para un uso doméstico. No está adaptada para ser utilizada con una barbacoa, en un asador profesional ni con ningún otro fin comercial.
- Conviene limpiar regularmente la campana extractora y sus filtros para conservarlos en buen estado.
- Limpie la campana extractora conforme al manual de instrucciones evitando cualquier riesgo de quemaduras. Cualquier tipo de limpieza del aparato que no cumpla con las instrucciones supone un riesgo de incendio.
- Está prohibida la cocción directa en una cocina de gas.
- Asegúrese de que la comida está siempre ventilada.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, uno de sus técnicos o una persona de cualificación similar para evitar cualquier peligro.
- Debe ventilar la habitación correctamente cuando vaya a usar la campana extractora al mismo tiempo que aparatos cuyo funcionamiento se base en la combustión de gas o de otros combustibles.
- El aire no debe ser expulsado a través de un tubo utilizado para la extracción de humos procedentes de otros aparatos cuyo funcionamiento se base en la combustión de gas u otros combustibles.
- Debe respetar la reglamentación relativa a la evacuación de aire.
- Este aparato puede ser utilizado por niños menores de 8 años y por personas con sus capacidades psíquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios siempre y cuando estén supervisados y hayan sido instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso.
Vigile a los niños para asegurarse de que no jueguen con el aparato. - La limpieza y el mantenimiento del aparato no deben ser efectuados por niños sin vigilancia. - No flambeé alimentos debajo de la campana.
ATENCIÓN
Las piezas accesibles pueden estar calientes cuando se utilizan los aparatos de cocción.
Las advertencias a tener en cuenta figuran en la misma parte del manual de instrucciones que la parte relativa al montaje del aparato.
ATENCIÓN
¡Peligro de descarga eléctrica!
- Enchufe el aparato exclusivamente a una toma con puesta a tierra. En caso de duda, pida consejo a un profesional debidamente cualificado.
- El incumplimiento de las presentes instrucciones representa un riesgo de muerte, incendio
o descarga eléctrica.
ADVERTENCIA: Si no respeta las instrucciones para la instalación de los tornillos o los dispositivos de fijación, podrá provocar daños eléctricos.
Con respecto a las instrucciones para la instalación y la limpieza del aparato, remítase al párrafo correspondiente del manual.
Descripción del aparato

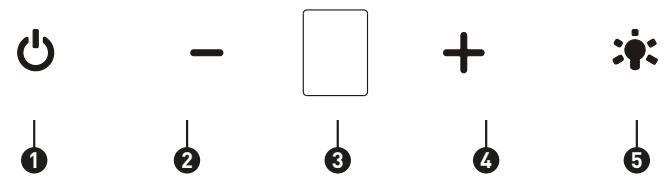

Mandos táctiles T001
Botón On/Off (Encendido/apagado)
Se utiliza para encender y apagar el ventilador.
Botón de disminución de velocidad
Se utiliza para disminuir la velocidad del ventilador.
3 Pantalla digital
Visualización de la velocidad del ventilador: «1» para baja velocidad, «2» para velocidad media, «3» para velocidad alta y «4» para la función de alta intensidad.
Botón de aumento de velocidad
Se utiliza para aumentar la velocidad del ventilador.
5 Botón de iluminación
Función de alta intensidad (Booster)
Pulse + para activar el nivel 4 de velocidad cuando se está utilizando el extractor y la velocidad se aumenta durante 5 minutos, tras lo cual se reducirá de nuevo.
Especificaciones técnicas
Ficha del producto
Según el Reglamento UE 65/2014 y las normas armonizadas vigentes.
| Marca | Valberg |
| Código del producto | 970142 |
| Referencia del modelo | DH 60 EX 756C (v2) |
| Consumo anual de energia en kWh/a (AECampana) | 10,4 |
| Clase de eficiencia energetica | A++ |
| Eficiency fluidodinámica (FDEcampana) | 35,5 |
| Clase de eficiency fluidodinámica | A |
| Eficiency luminosa en lux/Watt | 23,3 |
| Clase de eficacia luminosa | B |
| Eficiency de filtrado de las grasas en % | 74,0 |
| Clase de eficiency de filtrado de grasa | D |
| Caudal del aire en m3/h a velocidad minima en funciona本次活动 normal (Qmin.) | 265,7 |
| Caudal del aire en m3/h a velocidad Tmaxima en funciona本次活动 (Qmax.) | 467,2 |
| Caudal del aire en m3/h en modo intensivo o «boost» si estuviera presente (Qboost) | 676,5 |
| Emissiones acústicas del aire ponderadas del valor A en dB a velocidad mínima en funciona本次活动 | 50 |
| Emissiones acústicas del aire ponderadas del valor A en dB a velocidad Tmaxima en funciona本次活动 (Lwa) | 62 |
| Emissiones acústicas del aire ponderadas del valor A en dB en modo intensivo o «boost» si estuviera presente | 68 |
| Consumo de energia en W ponderado en el mode «en espera» (Ps) | / |
| Consumo de energia en W ponderado en el mode «parada» (Po) | 0,45 |
| Información adicional según el Reglamento UE 66/2014 y las normas armonizadas vi |
| Factor de incremento en el tiempo (f) | 0,7 |
| Índice de eficiencia energetica (EEIcampana) | 30,0 |
| Caudal de aire en m3/h medido en el punto de máximo rendimiento (Qbep) | 214,9 |
| Presión de aire en Pa medida en el punto de máximo rendimiento (Pbep) | 192 |
| Potencia electrónica de entrada en W medida en el punto de máximo rendimiento (Wbep) | 35,5 |
| Potencia nominal en W delsystema de iluminación (Wl) | 3,0 |
| Iluminación media en lux del systema de iluminación en la superficie de coccción (Em) | 70 |
Características técnicas
| Corriente asignada (tensión en V, naturaleza de la corriente yfrequency en Hz) | 220-240 ~ 50 |
| Clase de protección electrica | Classe I |
| Potencia del motor asignada en W | 85 |
| Número y tipo de bombilla | 2 módulos LED |
| Potencia de la iluminación en W por luz / total | 1,5 / 3 |
| Illuminación sustituable por el usuario | No |
| Potencia total asignada en W | 88 |
| Flujo de aire máximo en m3/h | 513.6 |
| Illuminación | |

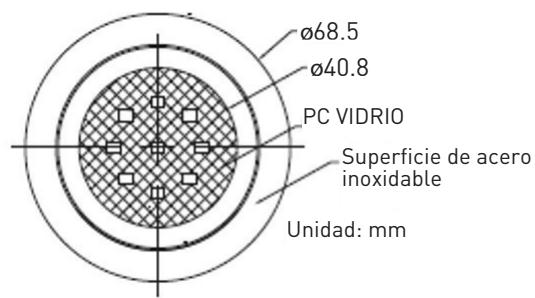

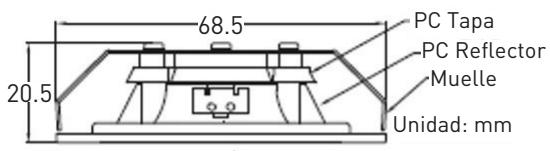

| Código ILCOS D | DSR-1.5-S-68 (12 V) |

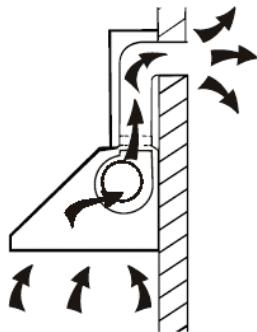

Esquema de ilustración
Preparación antes de la instalación
Esquema de ilustración
- Si dispone de una evacuación hacia el exterior, puede conectar su campana extractora de la forma indicada en la siguiente ilustración, utilizando un conducto de extracción (tubo flexible de aluminio, esmaltado u otro material no inflamable, con un diámetro interior de 150 mm).
- Antes de cualquier instalación, apague el aparato y desenchúfelo de la toma de corriente.
- Para obtener mejores resultados, la campana extractora debe instalarse a una distancia de entre 65 y 75 cm por encima de la superficie de cocción.
Preparación antes de la instalación
ATENCIÓN
Lea las advertencias de la ficha de instrucciones relativas al funcionamiento del aparato cuando se evacúe el aire hacia el exterior de la habitación.
Cuando la campana extractora funciona al mismo tiempo que otros aparatos alimentados por una fuente de energía distinta de la electricidad, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar).

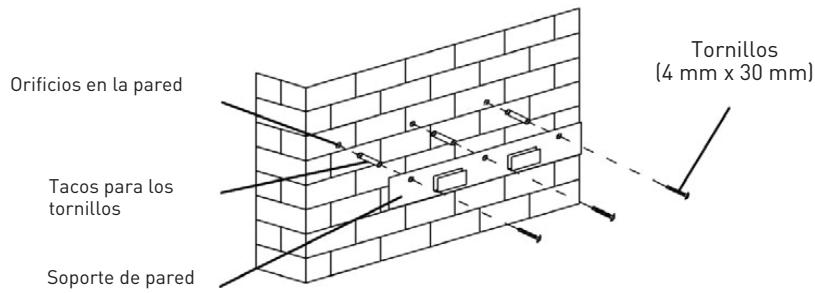

Perfore 3 orificios de 8 mm para alojar el soporte. Atornille y apriete el soporte en la pared con los tornillos y los tacos suministrados.

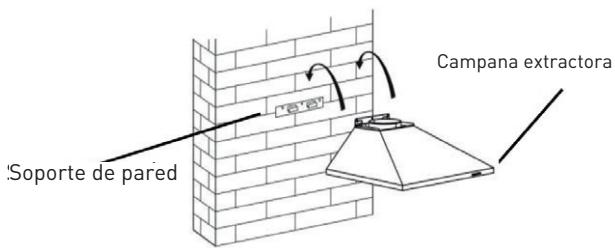

Levante la campana extractora y después enganchela en el soporte de pared.

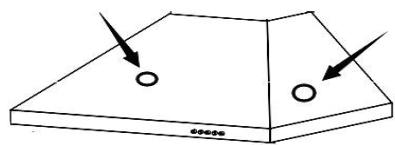

Una vez que haya colgado la campana en el soporte de pared, retire los filtros de grasa y trace 2 puntos de referencia en el interior de la campana para hacer los orificios donde se colocarán los tornillos de seguridad. A continuación, retire la campana, perfore los dos orificios correspondientes e introduzca 2 tacos de pared. Finalmente, fije los tornillos de seguridad realizando 2 tornillos (ST4 de 30 mm).

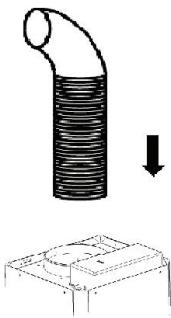

Fije la válvula de retención en la salida de aire de la campana extractora. A continuación, conecte el tubo de evacuación a la válvula de retención, tal y como se muestra a continuación.
Instalación de la chimenea

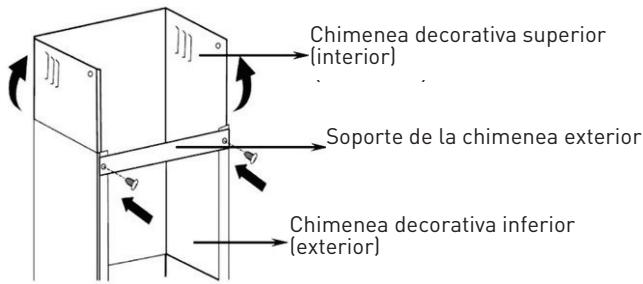

Introduzca la chimenea superior en la chimenea inferior y utilice 2 tornillos ST4 de 8 mm para fijar la chimenea inferior y superior juntas.
Antes de fijar el soporte a la chimenea, decida la ubicación del soporte de la chimenea inferior y realice los orificios que permitirán fijarla durante las siguientes fases.
OBSERVACIONES
No apriete demasiado los tornillos, asegúrese de poder ajustar la chimenea superior de forma telescópica antes del montaje.

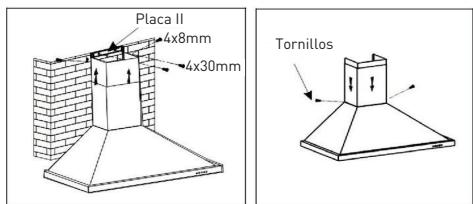

Perfore 2 orificios de 8 mm para alojar la placa II. Atornille y apriete la placa II a la pared con los dos tornillos y tacos de pared incluidos. Deslice la chimenea superior hacia arriba y fíjela a la placa II utilizando 2 tornillos ST4 de 8 mm.
Finalmente, fije la chimenea inferior a la campana utilizando 2 tornillos ST4 de 8 mm.
Instalación (modo reciclaje)
Versión reciclaje
Para transformar la campana de la versión evacuación en la versión reciclaje, pida a su vendedor filtros de carbón activo.
Instale el filtro de carbón activo (caja)
- Para instalar el filtro de carbón activo, deben retirar previamente el filtro de aluminio.
- Abra la rejilla, pulse el dispositivo de bloqueo y, luego, tire del filtro hacia abajo.
- Coloque el filtro de carbón activo en el aparato y, a continuación, fíjelo girándolo en el sentido inverso a las agujas del reloj.
- Vuelva a colocar la rejilla en su posición inicial.
Instale el filtro de carbón activo (recortable)
- Para instalar el filtro de carbón activo, deben retirar previamente el filtro de aluminio.
- Coloque el filtro recortado encima del filtro de aluminio.
- Vuelva a colocar el filtro de aluminio.
- Se recomienda encender la campana algunos minutos antes de empezar a cocinar. Asimismo, se recomienda apagarla 15 minutos después de haber terminado la cocción para eliminar al máximo los olores y evacuar el aire viciado.
OBSERVACIONES
Asegúrese de que el filtro está bien colocado; de lo contrario, podrá desprenderse y sería peligroso.
La instalación de un filtro de carbón disminuye la potencia de extracción de la campana.
Mantenimiento
Antes de su limpieza, apague la unidad y desenchúfela.
I. Limpieza regular
Utilice un trapo suave humedecido con agua tibia con jabón neutro o jabón de limpieza doméstico. No utilice estropajos de metal, material químico o abrasivo ni cepillos de cerdas duras para limpiar la unidad.
II. Limpieza mensual del filtro antigrasa
IMPORTANTE: Limpiar el filtro todos los meses puede prevenir cualquier riesgo de incendio. El filtro coge grasa, humo y polvo... por lo que el filtro está actuando directamente a la eficiencia de la campana extractora. Si no se limpia, los residuos de la grasa (potencialmente inflamables) obstruirán el filtro. Límpielo con jabón de limpieza doméstico.
III. Limpieza anual del filtro de carbón activo
Efectúela ÚNICAMENTE en la unidad de ventilación (que no ventila hacia el exterior). El filtro elimina olores y deben sustituirse al menos una vez al año según la frecuencia de uso de la campana extractora.
Solución de problemas
| Problema | Causa | Solutaciones |
| La luz se enciende
pero el ventilador no
funciona. | La=helice del ventilador está
atascada. | Apaneue el aparato ycede que una persona
deostenimientoequalficada lo repare. |
| La luz se enciende pero el
ventilador no funciona. |
| La luz y el ventilador no
funcional. | La bombilla está fundida. | Sustituya la bombilla porotheradaptada. |
| El cable de alimentación no está
correctamente enchufado. | Vuelva a enchufarloa la alimentación
eléctrica. |
| El aparato vibra. | La=helice del ventilador está
dañada. | Apaneue el aparato ycede que una persona
deostenimientoequalficada lo repare. |
| El motor del ventilador no está
suficientemente apretado. | Apaneue el aparato ycede que una persona
deostenimientoequalficada lo repare. |
| El aparato no está
correctamente enchanchado al
soporte. | Desmonte el aparato ycompruebeque lesoporte esté bien colocado. |
| La potencia de
aspiración no es
suficiente. | La distancia entre el aparato
yla superficie de coccciónes
demasiado elevada. | Ajuste la distanciaentre 65 y75 cm. |
Embalaje y medioambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por ello que su aparato, tal y como indica el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
