Type d'appareil	Hotte aspirante
Mode d'extraction	Évacuation ou recyclage
Puissance d'aspiration	Non précisé
Niveaux de vitesse	3
Type de filtre	Filtre à graisse métallique
Éclairage	LED
Commande	Manuelle ou électronique
Niveau sonore	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau	Acier inoxydable
Installation	Murale
Consommation électrique	Non précisé
Accessoires inclus	Non précisé
Poids	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - DH 60 EX 756C - DH 60 EX 756C VALBERG

Comment régler la température de mon VALBERG DH 60 EX 756C ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Quel est le volume de stockage de mon VALBERG DH 60 EX 756C ?

Le VALBERG DH 60 EX 756C a un volume de stockage de 60 litres, ce qui permet de conserver une quantité significative d'aliments.

Mon appareil fait un bruit anormal, que dois-je faire ?

Si votre appareil émet un bruit anormal, vérifiez d'abord s'il est bien nivelé et s'il n'y a pas d'objets bloquant le ventilateur. Si le problème persiste, contactez le service après-vente.

Comment dégivrer mon VALBERG DH 60 EX 756C ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Laissez l'eau de dégivrage s'écouler dans un récipient. Évitez d'utiliser des objets pointus pour retirer la glace.

Quelle est la consommation énergétique de cet appareil ?

Le VALBERG DH 60 EX 756C a une classe énergétique de A+, ce qui signifie qu'il est conçu pour être économe en énergie.

Comment nettoyer l'intérieur de mon VALBERG DH 60 EX 756C ?

Pour nettoyer l'intérieur, utilisez un mélange d'eau tiède et de bicarbonate de soude. Évitez les produits abrasifs. Essuyez avec un chiffon doux.

Où se trouve le numéro de modèle de mon appareil ?

Le numéro de modèle se trouve généralement sur une étiquette à l'intérieur de la porte ou à l'arrière de l'appareil.

Est-ce que la garantie couvre les défauts de fabrication ?

Oui, la garantie couvre les défauts de fabrication. Veuillez consulter les conditions de garantie fournies dans le manuel d'utilisation pour plus de détails.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service après-vente.

MODE D'EMPLOI DH 60 EX 756C - DH 60 EX 756C VALBERG

Ce produit est garantant pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvres pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

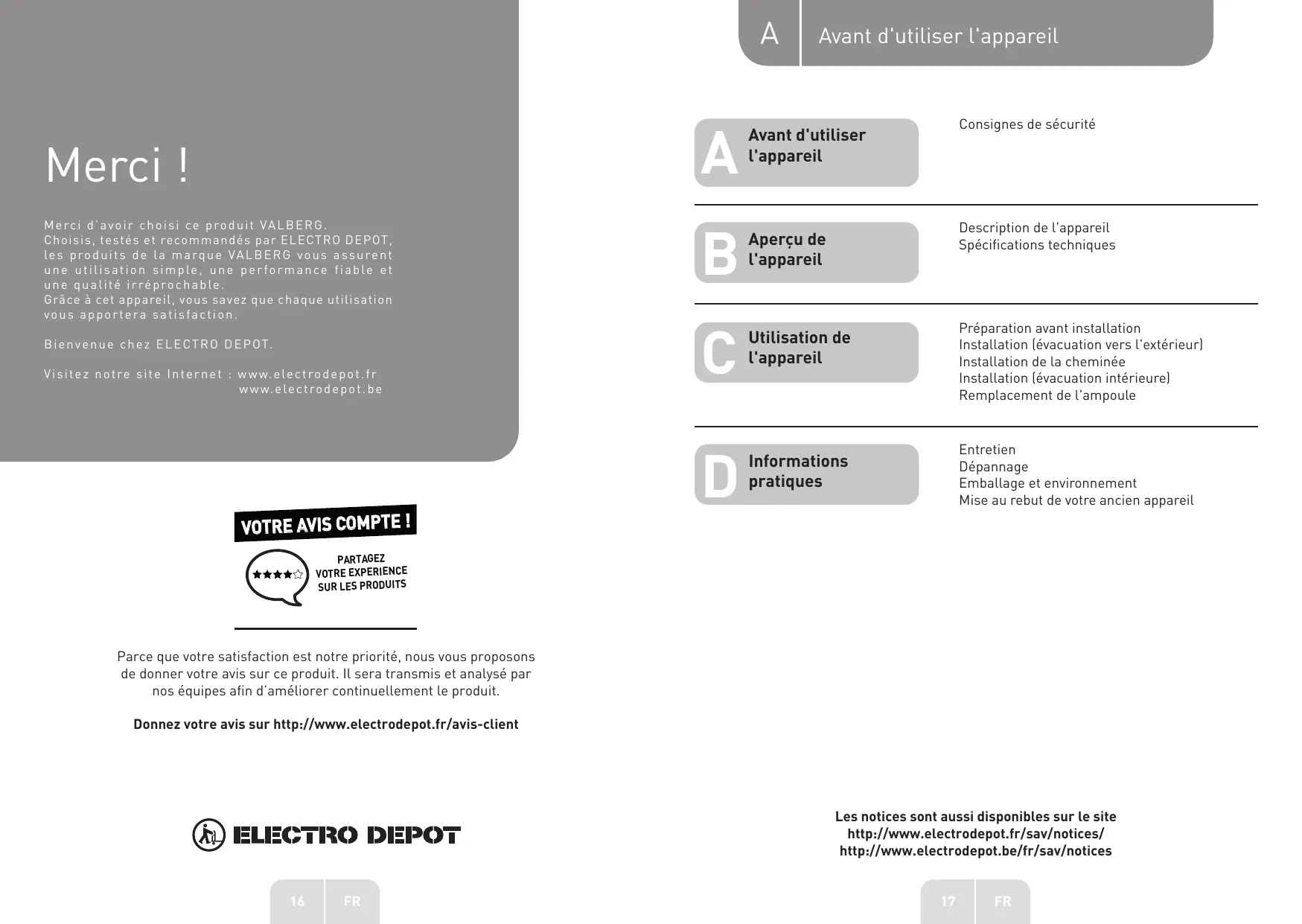

Merci d'avoir besoinie ce produit VALBERG.
Choisis, testés et commandés par ELECTRO DEPOT,
les produits de la marque VALBERG vous assurent
une utilisation simple, une performance fiable et
une qualité irréprochable.
Grçace à cet apparéil, vous savez que chaque utilisation
vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ

VOTRE EXPERIENCE SUR LES PRODUITS

Parce que vous satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipues afin d'améliorer continuèlement le produit.

Donnez votre avis sur http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil

Consignes de sécurité

Aperçu de l'appareil

Description de l'appareil Spécifications techniques

Utilisation de l'appareil

Preparation avant installation
Installation (évacuation vers l'extérieur)
Installation de la cheminée
Installation (évacuation interieure)
Remplacement de l'ampoule

Informations pratiques

Entretien
Dépannage
Emballage et environnement
Mise au rebut de votre ancien apparéil

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/ http://www.electrodepot.be/fr/sav/ notices

Nous vous remercions d'avoir choisi cette hotte aspirante. Le present guide d'instructions a ete concu pour vous apporter L'ensemble des instructions requises Liees à L'installation, l'utilisation et l'entretien de votre apparéil. Afin d'utiliser votre apparéil correctement et en toute sécurité, veuillez dire attentivement le present guide d'instructions avant toute installation et utilisation.

La hotte aspirante a eté fabriquée à partir de matériaux de haute qualité et presente un design épuré. Equipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle offre également une grande capacité d'aspiration, un fonctionnement silencieux, des filtres à graisse antiadhésifs, ainsi qu'un montage facile.

Consignes de sécurité

• Ne laissez jamais les enfants utiliser l'appareil.
• La hotte aspirante est exclusivement destinée à un usage domestique. Elle n'est pas adaptée pour être utilisée avec un barbecue, dans une rôtisserie professionnelle, ni à toute autre fin commerciale.
• Il conviennent en entoyer régulièrement la hotte aspirante et ses filtres afin de les conserver en bon état de fonctionnement.
• Nettoyez la hotte aspirante conformément au guide d'instructions, en veillant à écarter tout risque de brûlure. Tout nettoyage de l'appareil non conforme aux instructions présente un risque d'incendie.
  Toute ciisson directe sur gazinière est interdite.
  Veillez à ce que la cuisine soit toujours convenablement ventilée.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, l'un de ses techniciens ou une autre personne de qualification similaire, afin d'éviter tout danger.
• Il convient d'aérer convenablement la pièce lorsque vous utilisez la hotte aspirante en même temps que des apparéils dont le fonctionnement repose sur la combustion du gaz ou d'autres combustibles.
• L'air ne doit pas être rejeté dans un conduit utilisé pour l'extraction de fumées émanant d'appareils dont le fonctionnement repose sur la combustion de gaz ou d'autres combustibles.

• Vous devez respecter la reglementation relative à l'évacuation de l'air.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes souffrant de déficiencies physiques, sensorielles ou mentales, ouprésentant un manque d'expérience ou de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation en toute sécurité de l' apparéil et qu'ils comprendnent les risques encourus.

• Surveilliez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

• Le nettoyage et l'entretien de l'appareil ne doivent pas'être effectuels par des enfants sans surveillance.

ATTENTION

Les pièces accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.

• Ne flambez pas d'aliment sous la hotte.
• Les avertissements à prendre en considération figurent dans la même partie du guide d'instructions que celle relative au montage de l'appareil.

ATTENTION

• Branchez exclusivement l'appareil à une prise de courant correctement mise à la terre. En cas de doute, besoin de un professionnel dûment qualifié.
• Le non-respect des prsentes instructions constitue un risque de mort, d'incendie ou de chic électrique.

AVERTISSEMENT: Ne pas suivre les instructions pour l'installation des vis ou des dispositifs de fixation peut entraîner des dangers électriques.

En ce qui concerne les instructions pour l'installation et le nettoyage de l'appareil, reférez-vous au paragraph ci-après de la notice.

Description de l'appareil

Commandes tactiles T001

Bouton d'alimentation

Il permet d'allumer/d'eteindre la hotte.

Bouton de diminution de la vitesse

Il permet de réduire la vitesse de la hotte.

Affichage numérique

Affichage de la vitesse de la hotte : « 1 » pour Basse vitesse, « 2 » pour Vitesse moyen, « 3 » pour Grande vitesse, « 4 » pour la fonction Booster.

Bouton d'augmentation de la vitesse

Il permet d'accroître la vitesse de la hotte.

Bouton d'éclairage

Fonction Booster

Lorsque la hotte fonctionne, appuyez sur + jusqu'à atteindre le niveau 4 pour activer la vitesse intensive. La vitesse augmenterapendant 5 minutes, avant de ralentir à nouveau.

Spécifications techniques

Fiche produit
Selon le règlement UE 65/2014 et les normes harmonisées en vigueur.

Marque	Valberg
Code produit	970142
Référence du modele	DH 60 EX 756C (v2)
Consommation d'énergie annuelle en kWh/a (AEChotte)	10,4
Classe d'efficacité énergétique	A++
Efficacité fluidodynamique (FDEhotte)	35,5
Classe d'efficacité fluidodynamique	A
Efficacité lumineuse en lux/Watt	23,3
Classe d'efficacité lumineuse	B
Efficacité de filtration des graisses en %	74,0
Classe d'efficacité de filtration des graisses	D
Débit d'air en m3/h à la vitesse minimale en fonctionnement normal (Qmin)	265,7
Débit d'air en m3/h à la vitesse maximale en fonctionnement normal (Qmax)	467,2

Débit d'air en m3/h en mode intensif ou «boost» si inclus (Qboost)	676,5
Emissions acoustiques de l'air pondérées de la valeur A en dB à la vitesse minimale en fonctionnement normal	50
Emissions acoustiques de l'air pondérées de la valeur A en dB à la vitesse maximale en fonctionnement normal (Lwa)	62
Emissions acoustiques de l'air pondérées de la valeur A en dB en mode intensif ou «boost» si inclus	68
Consommation d'énergie en W en mode «veille» (Ps)	/
Consommation d'énergie en W en mode «arrêt» (Po)	0,45
Informations complémentaires selon le règlement UE 66/2014 et les normes harmonisées en vigueur.
Facteur d'accroissement dans le temps (f)	0,7
Indice d'efficacité énergétique (EElhotte)	30,0
Débit d'air en m3/h mesuré au point de rendement maximal (Qbep)	214,9
Pression d'air en Pa mesurée au point de rendement maximal (Pbep)	192
Puisance électrique à l'entrée en W mesurée au point de rendement maxi-mal (Wbep)	35,5
Puisance nominale en W du système d'éclairage (WI)	3,0
Éclairament moyen en lux du système d'éclairage sur la surface de ciisson (Emoyen)	70

Caracteristiques techniques

Alimentation assignée (Tension en V, nature du courant & fréquence en Hz)	220-240 ~ 50
Classe de protection électrique	Classe I
Puisance moteur assignée en W	85
Nombre et type d'éclairage	2 x Modules LED
Puisance d'éclairage en W par éclairage / totale	1,5 / 3
Eclairage replácable par l'utilisateur	Non
Puisance totale assignée en W	88
Débit d'air maximal en m3/h	513.6

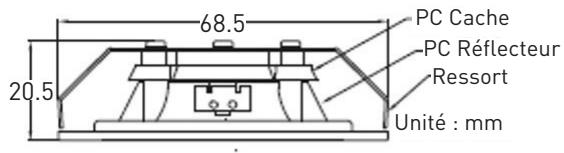

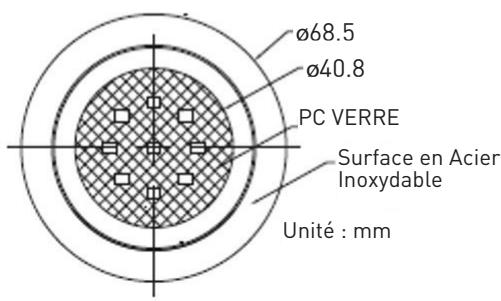

Éclairage
Code ILCOS D	DSR-1.5-S-68 (12 V)

Scheme d'illustration

Préparation avant installation

Scheme d'illustration

• Si vous disposez d'une évacuation vers l'extérieur, vous pouvez raccorder votre hotte aspirante tel qu'illustré ci-dessous, au moyen d'un conduit d'extraction (tuyau flexible en aluminium, émail ou autre matériel non inflammable, d'un diamètre interieur de 150~mm ).

• Avant toute installation, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• Pour deailleurs résultats, la hotte aspirante doit être installée à une distance de 65 à 75 cm au-dessus de la table de cuisson.

Installation (evacuation vers l'extérieur)

ATTENTION

Veuillez prendre connaissance des averissements inscrites sur la fiche d'instructions concernant le fonctionnement de l'appareil lorsque l'air est evacué à l'extérieur de la pierce.

Lorsque la hotte aspirante et des apparciels alimentés par des sources d'énergie autres que l'électricité fonctionnent simultanément, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 x 10-5 bar).

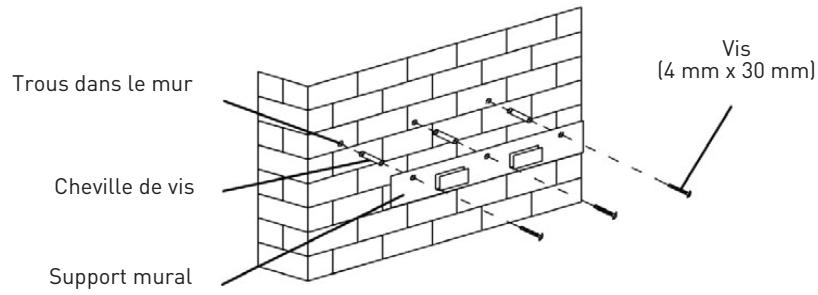

Percez 3 troughs de 8 mm pour loger le support. Vissez et serrez le support sur le mur à l'aide des vis et des chevilles de vis fournies.

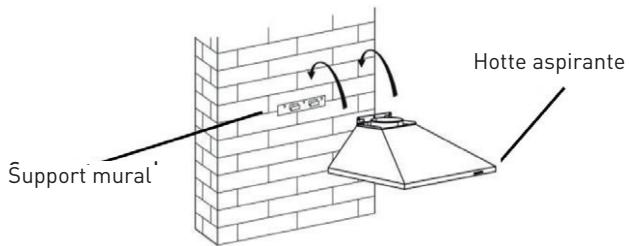

Soulevez la hotte aspirante de façon à l'accrocher sur le support mural.

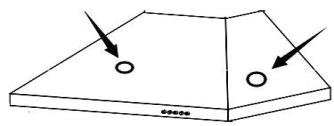

Une fois la hotte aspirante suspendue sur le support mural, retirez les filtres àGRAisses et tracez 2 points de repere à l'intérieur de la hotte pour percer les troux qui accueilleront les vis de sécurité. Retirez ensuite la hotte, percez les deux troux correspondants et inserez 2 chevilles murales. Enfin, fixez les vis de sécurité à l'aide de 2 vis (ST4 x 30 mm).

Fixez le clapet anti-retour sur la sortie d'air de la hotte aspirante. Ensuite, raccordez le tuyau d'évacuation au clapet anti-retour, tel qu'illustré ci-dessous.

Installation de la cheminée

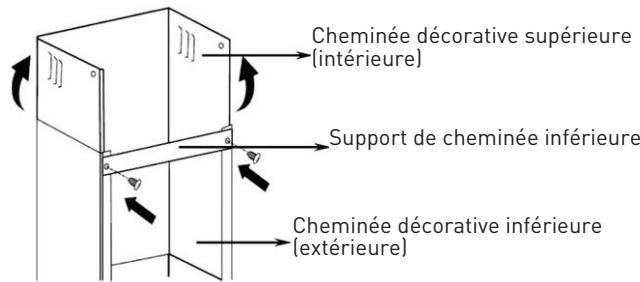

Insérez la cheminée supérieur dans la cheminée inférieure, et utilisez 2 vis ST4 de 8 mm pour fixer la cheminée inférieure et supérieur ensemble.

Avant de fixer le support à la cheminée, decidez de l'emplacement du support de la cheminée inférieure en effectuant les trous qui permettront de le fixer lors des étapes suivantes.

REMARQUE

Ne serrez pas trop les vis, assurez-vous de pouvoir ajuster la cheminée supérieure de manière téléscopique après l'assemblage.

Percez 2 trous de 8mm pour loger la plaque II. Vissez et serrez la plaque II au mur à l'aide de deux vis et chevilles murales fournies. Coulissez la cheminée supérieure vers le haut et fixez-la à la plaque II à l'aide de 2 vis ST4 x 8 mm.

Fixez la cheminée inférieure à la hotte à l'aide de 2 vis ST4 x 8 mm.

Pour transformer la hotte de la version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

Installez le filtré à charbon actif (cassette)

• Pour installer le filtré à charbon actif, le filtré en aluminium doit être préalablement retire.
• Ouvrez La grille, appuyez sur le dispositif de verrouillage, puis tirez le contrôle vers le bas.
• Placez le filtrtre à charbon actif dans l'appareil, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
• Replace la grille dans sa position initiale.

Installes le filtré à charbon actif (à découvert)

• Pour installer le filtré à charbon actif, le filtré en aluminium doit être préalablement retire.

• Pla cez le filtrre pré-)decouper au dessus du filtrtre aluminium.

• Replacez le filtrtre aluminium.

• Il est conseilé de mettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseilé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.

REMARQUE

Assurez-vous que le filtrte soit bien fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.

L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

Entretien

Avant toute opération de nettoyage, éteignez l'appareil et débranchez la fiche.

I. Nettoyage régulier

Utilisez un chiffon doux humidifié avec de l'eau tiède légèrement savonneuse ou un produit de nettoyage menager. N'utilisez jamais d'éponge à récurer, de produit chimique ou abrasif, ni de Brosse durable pour nettoyer l'appareil.

II. Nettoyage mensuel du filtré àGRAISSSE

REMARQUE IMPORTANTE: Nettoyer le filtrre chaque mois permet d'eviter tout risque d'incendie. Le filtrre recueille la graisse, la fumée et la poussière... l'efficacité de la hotte aspirante est donc directement liée à l'état du filtrtre. S'il n'est pas nettoyé, il sera satured par les résidus de graisse (potentiellement inflammables). Nettoyez-le avec un produit de nettoyage menager.

III. Nettoyage annuel du filtré à charbon actif

Concerne UNIQUEMENT les apparèils équipés d'un système de recyclage de l'air (sans évacuation vers l'extérieur). Ce filtré retient les odeurs et doit être remplaced au moins une fois par an, selon la fréquence d'utilisation de la hotte aspirante.

Dépannage

Problème	Cause	Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas.	L'hélice du ventilateur est coincée.	Éteignez l'appareil et faites le réparer par un personnel d'entretien qualifié.
	La luzière s'éclaire mais le ventilateur ne fonctionne pas.
L'éclairage et le ventilateur ne fonctionnent pas.	L'ampoule a grillé.	Remplacez l'ampoule par une ampoule de puissance adaptée.
	Le cordon d'alimentation n'est pas correctement branché.	Rebranche - l et à l'alimentation électrique.
L'appareil émet de force vibrations.	L'hélice du ventilateur est endommagée.	Éteignez l'appareil et faites le réparer par un personnel d'entretien qualifié.
	Le moteur du ventilateur n'est pas suffisamment serré.	Éteignez l'appareil et faites le réparer par un personnel d'entretien qualifié.
	L'appareil n'est pas correctement accroché sur le support.	Démonze l'appareil l et vérifie le bon emplacement du support.
La puissance d'aspiration n'est pas optimale.	La distance entre l'appareil et la surface de cuisson est trop élevé.	Réajustez la distance à 65-75 cm.

Emballage et environnement

MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage protégent votre machine contre les dommages susceptibles de survenir pendant le transport.

Ces matérieliaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matérieliaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien apparéil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet apparéil compte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas êtrejeta aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole — apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte générant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Pour la sécurité des enfants, rangez vosieux appareils en lieu sur jusqu'à ce qu'ils soient mis au rebut, hors de leur domicile.
