BGS7POW1 - Stofzuiger BOSCH - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING BGS7POW1 BOSCH

Avvertenze circa l'etichetta energetica Il presente aspirapolvere è un aspirapolvere ad uso generale con tubo flessibile primario. Per il raggiungimento dell'efficienza energetica dichiarata e della classe di pulizia sui tappeti utilizzare la spazzola universale commutabile. Per il raggiungimento dell'efficienza energetica e della classe di pulizia dichiarate sui pavimenti duri con fughe e scanalature usare la spazzola per pavimenti duri fornita senza le setole innestabili. I calcoli si basano sul Regolamento delegato (UE) n. 665/2013 della commissione del 3 maggio 2013 come appendice alla direttiva 2010/30/UE. Tutti i procedimenti non descritti in dettaglio nelle presenti istruzioni per l'uso sono stati eseguiti in conformità a DIN EN 60312-1:2017*. *Se il controllo della durata di vita del motore viene eseguito con un contenitore raccoglipolvere vuoto, il valore prestabilito deve essere aumentato del 10% della durata di vita del motore indicata per il controllo con contenitore raccoglipolvere pieno a metà.

nl De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen.

Gebruik volgens de voorschriften Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing. Om letsel en schade te voorkomen mag de stofzuiger niet worden gebruikt voor: „ het schoonzuigen van mensen of dieren. „ het opzuigen van: − substanties die schadelijk voor de gezondheid, heet of gloeiend zijn, of scherpe randen hebben. − vochtige of vloeibare stoffen. − licht ontvlambare of explosieve stoffen en gassen. − as, roet uit haarden en centrale verwarmingsinstallaties. − tonerstof van printers en kopieerapparaten.

Onderdelen, toebehoren, stofzakken Onze originele onderdelen en originele en extra toebehoren zijn evenals de originele stofzakken afgestemd op de eigenschappen en eisen van onze stofzuigers. Wij adviseren u daarom om uitsluitend originele onderdelen en onze originele en extra toebehoren en originele stofzakken te gebruiken. Zo zorgt u ervoor dat uw stofzuiger een lange levensduur heeft en het reinigingsvermogen constant op hoog niveau blijft. Aanwijzing: Door het gebruik van niet goed passende of kwalitatief mindere onderdelen, toebehoren/ extra toebehoren en stofzakken kan uw stofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van dergelijke producten valt hij niet onder de garantie.

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veiligheidsbepalingen. „ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wan9

neer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. „ Kinderen mogen niet met het apparaat spelen. „ Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen als zij niet onder toezicht staan. „ Plastic zakken en folie dienen buiten bereik van kinderen te worden bewaard en afgevoerd. => Er bestaat gevaar voor verstikking! Juist gebruik „ De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen. „ Nooit zuigen zonder filterzak of stofreservoir, motorbeveiligings- en uitblaasfilter. => Het apparaat kan beschadigd raken! „ Zuig nooit met mondstuk en buis in de nabijheid van het hoofd. => Er bestaat gevaar voor letsel! „ Bij het zuigen op trappen moet het toestel altijd onder de gebruiker staan. „ Het elektriciteitssnoer en de slang niet gebruiken om de stofzui-ger te dragen / transporteren. „ Raakt de voedingskabel van dit apparaat beschadigd, dan dient deze door de fabrikant, zijn servicedienst of iemand met de juiste kwalificaties te worden vervangen, ter voorkoming van gevaarlijke situaties. „ Bij een gebruiksduur van langer dan 30 minuten het elektriciteitssnoer volledig uittrekken. „ Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van het net te koppelen. „ Het elektriciteitssnoer niet over scherpe kanten trekken en niet bekneld laten raken. „ Let erop dat de netstekker niet tegen personen, lichaamsdelen, dieren of voorwerpen slaat wanneer het snoer automatisch wordt ingetrokken. => Leid het elektriciteitssnoer met behulp van de netstekker. „ Voor alle werkzaamheden aan de stofzuiger de stekker uit het stopcontact halen. „ De stofzuiger niet in gebruik nemen wanneer hij beschadigd is. In het geval zich een storing voordoet de stekker uit het stopcontact halen. 10

„ Om risico's te voorkomen mogen reparaties aan de stofzuiger en de vervanging van onderdelen alleen worden uitgevoerd door onze klantenservice. „ De stofzuiger beschermen tegen weersinvloeden, vocht en hittebronnen. „ Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters (filterzak, motorbeveiligingsfilter, uitblaasfilter, etc.) terechtkomen. „ De stofzuiger is niet geschikt voor gebruik op bouwplaatsen. => Opzuigen van bouwpuin kan leiden tot beschadiging van het toestel. „ Wanneer de stofzuiger niet gebruikt wordt het toestel uitschakelen en de stekker uit het stopcontact halen. „ Versleten apparaten onmiddellijk onbruikbaar maken, het toestel daarna op een verantwoorde wijze afvoeren. Let op Als de zekering in de meterkast bij het inschakelen van het toestel wordt geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met hoge aansluitwaarde op hetzelfde stroomcircuit zijn aangesloten. De zekering wordt onvermijdelijk geactiveerd wanneer u alvorens het toestel aan te zetten de laagste stand instelt en pas daarna een hogere stand kiest.

Instructies voor recycling „ Verpakking De verpakking beschermt de stofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval. „ Oude toestellen Oude apparaten bevatten vaak nog waardevol materiaal. Geef daarom uw oude toestel voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente. „ Afvoer van filters en filterzakken Filter en filterzak zijn gemaakt van milieuvriendelijke materialen. Voor zover deze geen stoffen bevatten die niet toegestaan zijn als huisvuil, kunnen ze via het normale huisvuil worden afgevoerd.

Informatie op het energielabel Dit is een stofzuiger met een basisslang, bestemd voor algemene doeleinden. Om op tapijt en harde vloeren de beste energieefficiëntie te bereiken, kunt u het omschakelbare universele mondstuk gebruiken. Om op harde vloeren met naden en krassen de aangegeven energie-efficiëntie en reinigingsklasse te bereiken, kunt u het bijgevoegde mondstuk voor harde vloeren, zonder de opklikbare borstelkrans, gebruiken. De berekeningen zijn gebaseerd op de Gedelegeerde Verordening (EU) Nr. 665/2013 van de Commissie van 3 mei 2013 ter aanvulling van richtlijn 2010/30/EU. Alle procedures die niet precies in deze handleiding beschreven staan, zijn uitgevoerd op basis van de norm EN 60312-1:2017*. *Aangezien de levensduurtest voor de motor wordt uitgevoerd met een leeg stofreservoir, dient de aangegeven levensduur van de motor voor het testen met een halfvol stofreservoir met 10% te worden verhoogd.

es Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso.

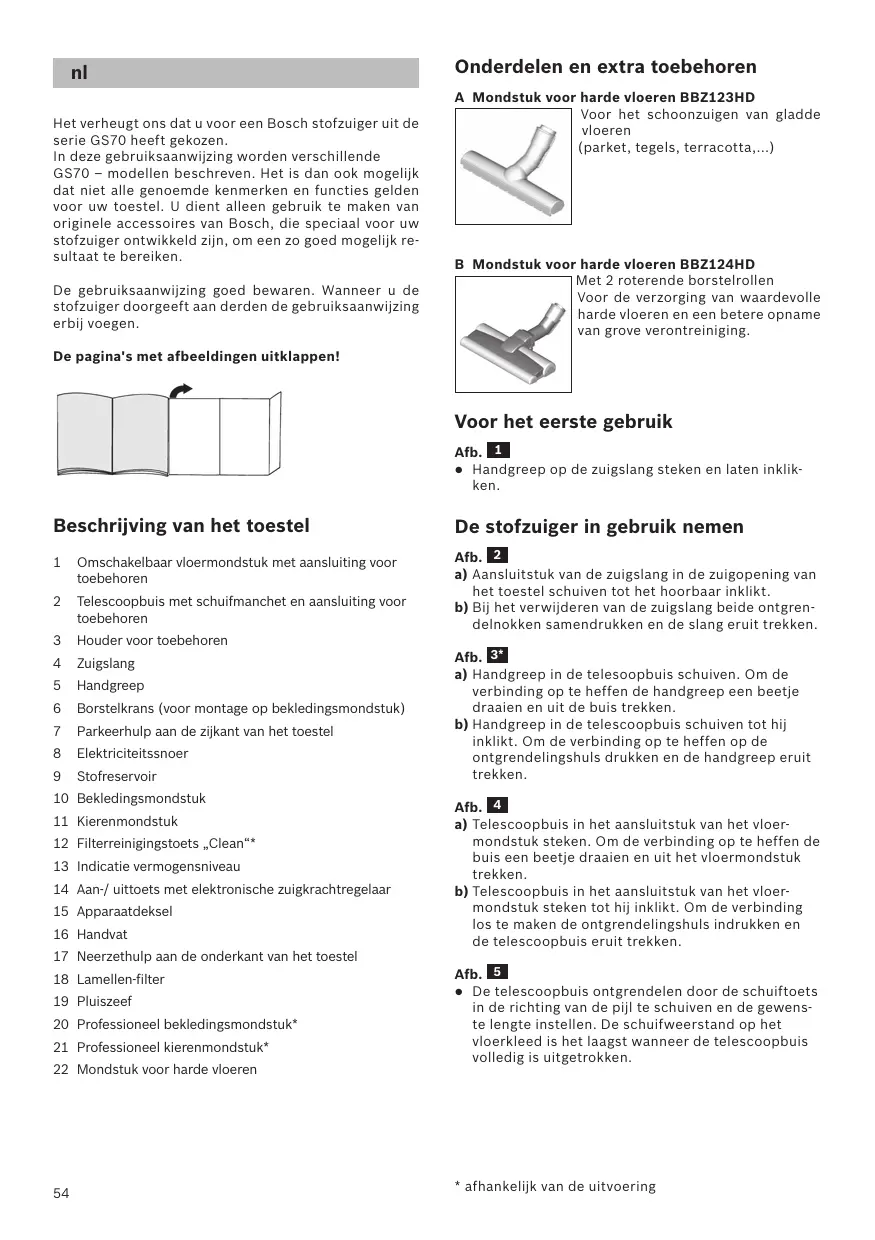

nl Het verheugt ons dat u voor een Bosch stofzuiger uit de serie GS70 heeft gekozen. In deze gebruiksaanwijzing worden verschillende GS70 – modellen beschreven. Het is dan ook mogelijk dat niet alle genoemde kenmerken en functies gelden voor uw toestel. U dient alleen gebruik te maken van originele accessoires van Bosch, die speciaal voor uw stofzuiger ontwikkeld zijn, om een zo goed mogelijk resultaat te bereiken. De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen.

Onderdelen en extra toebehoren A Mondstuk voor harde vloeren BBZ123HD Voor het schoonzuigen van gladde vloeren (parket, tegels, terracotta,...)

B Mondstuk voor harde vloeren BBZ124HD Met 2 roterende borstelrollen Voor de verzorging van waardevolle harde vloeren en een betere opname van grove verontreiniging.

De pagina's met afbeeldingen uitklappen!

Voor het eerste gebruik Afb. 1 Handgreep op de zuigslang steken en laten inklikken.

Beschrijving van het toestel

De stofzuiger in gebruik nemen

Omschakelbaar vloermondstuk met aansluiting voor toebehoren

Telescoopbuis met schuifmanchet en aansluiting voor toebehoren

Afb. 2 a) Aansluitstuk van de zuigslang in de zuigopening van het toestel schuiven tot het hoorbaar inklikt. b) Bij het verwijderen van de zuigslang beide ontgrendelnokken samendrukken en de slang eruit trekken.

Houder voor toebehoren

Borstelkrans (voor montage op bekledingsmondstuk)

Parkeerhulp aan de zijkant van het toestel

10 Bekledingsmondstuk 11 Kierenmondstuk 12 Filterreinigingstoets „Clean“* 13 Indicatie vermogensniveau 14 Aan-/ uittoets met elektronische zuigkrachtregelaar 15 Apparaatdeksel 16 Handvat

Afb. 3* a) Handgreep in de telesoopbuis schuiven. Om de verbinding op te heffen de handgreep een beetje draaien en uit de buis trekken. b) Handgreep in de telescoopbuis schuiven tot hij inklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de handgreep eruit trekken. Afb. 4 a) Telescoopbuis in het aansluitstuk van het vloermondstuk steken. Om de verbinding op te heffen de buis een beetje draaien en uit het vloermondstuk trekken. b) Telescoopbuis in het aansluitstuk van het vloermondstuk steken tot hij inklikt. Om de verbinding los te maken de ontgrendelingshuls indrukken en de telescoopbuis eruit trekken.

17 Neerzethulp aan de onderkant van het toestel 18 Lamellen-filter 19 Pluiszeef 20 Professioneel bekledingsmondstuk* 21 Professioneel kierenmondstuk* 22 Mondstuk voor harde vloeren

Afb. 5 De telescoopbuis ontgrendelen door de schuiftoets in de richting van de pijl te schuiven en de gewenste lengte instellen. De schuifweerstand op het vloerkleed is het laagst wanneer de telescoopbuis volledig is uitgetrokken.

* afhankelijk van de uitvoering

Afb. 6 a) De houder voor de toebehoren in de gewenste stand op de telescoopbuis steken. b) Bekledingsmondstuk met borstelkrans en kierenmondstuk van onderen of boven met wat druk in de houder inbrengen. Afb. 7 Elektriciteitssnoer bij de stekker vastpakken, tot de gewenste lengte naar buiten trekken en de stekker in het stopcontact steken.

Afb. 8 De stofzuiger door middel van de aan-/ uitknop inen uitschakelen.

Afb. 9* Zuigkracht regelen De gewenste zuigkracht kan traploos worden ingesteld door aan de regelknop te draaien. min

- Voor het schoonzuigen van gordijnen en kwetsbaar textiel - Voor het schoonzuigen van beklede meubels en kussens - Voor het schoonzuigen van kwetsbaar tapijt en voor de dagelijkse reiniging bij geringe verontreiniging. - Voor het reinigen van robuuste vloerbedekking, - Voor het zuigen van harde vloeren en sterk verontreinigd tapijt en vaste vloerbedekking

Stofzuiger met „ComfortSensor“ Afb. 10* Zuigkracht regelen De gewenste zuigkracht kan traploos worden ingesteld door aan de regelknop te draaien. - Voor het schoonzuigen van beklede meubels en kussens - Voor het schoonzuigen van kwetsbaar tapijt en voor de dagelijkse reiniging bij geringe verontreiniging. - Voor het reinigen van robuuste vloerbedekking, Comfort - Voor het schoonzuigen van gordijnen en kwetsbaar textiel max - Voor het zuigen van harde vloeren en sterk verontreinigd tapijt en vaste vloerbedekking Stofzuiger met „autoControl“ Afb. 11* Zuigkracht regelen De gewenste zuigkracht kan traploos worden ingesteld door aan de regelknop te draaien. min

- Voor het schoonzuigen van gordijnen en kwetsbaar textiel - Voor het schoonzuigen van beklede meubels en kussens - Voor het schoonzuigen van kwetsbaar tapijt en voor de dagelijkse reiniging bij geringe verontreiniging. - Voor het reinigen van robuuste vloerbedekking, auto - Voor het zuigen van harde vloeren en sterk verontreinigd tapijt en vaste vloerbedekking

Let op Vloermondstukken staan, afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels) bloot aan een bepaalde mate van slijtage. Daarom dient u regelmatig de onderkant van het mondstuk te controleren. Wanneer de onderkant van het mondstuk versleten is of scherpe randen heeft, kan dit schade veroorzaken aan kwetsbare harde vloeren, zoals parket of linoleum. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een versleten mondstuk.

Afb. 12 Omschakelbaar vloermondstuk instellen: „ Tapijt en vaste vloerbedekking => „ Harde vloeren / parket => Let er bij het opzuigen van grotere deeltjes op dat u deze na elkaar en voorzichtig opzuigt, zodat het zuigkanaal van het vloermondstuk niet verstopt raakt. Eventueel moet u het mondstuk optillen om de vuildeeltjes beter op te kunnen zuigen.

Stofzuigen met extra toebehoren Afb. 13* Mondstukken naar behoefte op de zuigbuis of de handgreep steken: a) Kierenmondstuk voor het schoonzuigen van kieren, hoeken etc. b) Bekledingsmondstuk voor het schoonzuigen van gestoffeerde meubelen, gordijnen etc. c) Bekledingsmondstuk met borstelkrans voor het schoonzuigen van ramen, kasten, profielen, etc. Het kieren- en bekledingsmondstuk na gebruik weer in de houder voor toebehoren plaatsen. d) Professioneel kierenmondstuk Extralang kierenmondstuk voor het schoonmaken van kieren, hoeken en kleine tussenruimtes, bijv. in de auto etc. e) Professioneel bekledingsmondstuk Voor het gemakkelijk en grondig reinigen van beklede meubels, gordijnen, etc. U kunt het professionele bekledingsmondstuk eenvoudig schoonzuigen met behulp van de handgreep. f) Mondstuk voor harde vloeren - met opgeklikte borstelkrans: Voor een effectieve en tegelijk behoedzame reiniging van harde voerbedekking (tegels, parket etc.) - zonder borstelkrans Voor het verwijderen van vuil uit spleten en kieren De borstelkrans kan worden afgenomen door in de richting van de pijl op beide vergrendelingen te drukken Afb. 14 Bij korte zuigpauzes kunt u de parkeerhulp aan de zijkant van het toestel gebruiken. Nadat het toestel uitgeschakeld is, de haak van het vloermondstuk in de parkeerhulp schuiven.

* afhankelijk van de uitvoering

Afb. 15 Bij het zuigen op trappen moet het toestel onderaan de trap staan. Indien dit niet voldoende is, kan het toestel ook aan de handgreep worden getransporteerd.

Deze functie bewaakt permanent of uw stofzuiger zijn optimale vermogen bereikt. Het lampje geeft aan wanneer de lamellenfilter gereinigd moet worden, om weer een optimaal vermogensniveau te bereiken.

Afb. 16 Toestel uitschakelen. De stekker uit het stopcontact halen. Kort aan het elektriciteitssnoer trekken en loslaten. (Het snoer wordt automatisch opgerold). Afb. 17 De telescoopbuis ontgrendelen en ineenschuiven door de schuiftoets in de richting van de pijl te schuiven. Afb. 18 Om de stofzuiger uit te zetten kunt u de uitschakelhulp aan de onderkant van het toestel gebruiken. a) Het toestel met behulp van de handgreep rechtop zetten. b) De haak van het vloermondstuk in de neerzethulp schuiven.

Het stofreservoir legen Afb. 19 Voor een goed zuigresultaat dient het stofreservoir na het zuigen altijd te worden leeggemaakt, op zijn laatst echter wanneer er op de pluiszeef stof of vuil zichtbaar is of wanneer het stof op een punt in het reservoir de markering heeft bereikt. Bij het leegmaken van het stofreservoir ook altijd nagaan in hoeverre de pluiszeef verontreinigd is en deze zo nodig volgens de handleiding „Pluiszeef reinigen“ schoonmaken. Afb. 28 Afb. 20 a) Deksel van het toestel openen door aan het sluitlipje te trekken. b) Stofreservoir met behulp van de handgreep uit het toestel nemen. Afb. 21 a) Filtereenheid van het stofreservoir ontgrendelen met de ontgrendelingsknop. b) Filtereenheid uit het stofreservoir nemen en het stofreservoir leegmaken. Afb. 22 a) Filtereenheid in het stofreservoir plaatsen. Let er hierbij op dat het op de juiste wijze is ingebracht. De pijl op het filterdeksel moet in de richting van het sluitlipje wijzen. b) Druk op het deksel van het reservoir tot het hoorbaar inklikt. c) Brengt u het stofreservoir weer in, let er dan op dat het op de juiste wijze is ingebracht. Deksel van het toestel sluiten tot het sluitlipje weer inklikt.

Let op Stuit u bij het sluiten van het deksel op een weerstand, controleer de filter dan op volledigheid en ga na of filter en stofreservoir op de juiste wijze zijn ingebracht.

Lamellen-filter reinigen Uw toestel is uitgerust met de zog. "Sensor Control" - functie. Bild 23* + Bild 25* .

Stofzuiger met „RotationClean“-functie Afb. 23* Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, moet de lamellen-filter worden schoongemaakt. Het toestel wordt automatisch naar de laagste stand teruggebracht. Afb. 24* Zet het toestel uit om de lamellen-filter te reinigen.

Let op: de filter kan alleen worden gereinigd wanneer het apparaat is uitgeschakeld.

Apparaatdeksel openen door aan het sluitlipje te trekken. Om de lamellen-filter te reinigen draait u de knop minstens 3 keer 180°.

U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt. Wij adviseren om de lamellen-filter altijd te reinigen alvorens het stofreservoir leeg te maken. Dit moet echter in ieder geval gebeuren wanneer de „Sensor Control“-indicatie oplicht. Knippert de indicatie na reiniging van de lamellen-filter toch 3 keer kort achter elkaar, dan ligt dit vermoedelijk aan een verontreinigde pluiszeef of een verstopping. In dit geval gaat het toestel automatisch terug naar de laagste stand en blijft het lampje rood branden.

Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afb. 28

Stofzuiger met „SelfClean“-functie Afb. 25* Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, schakelt het toestel automatisch uit. De filterreiniging wordt geactiveerd en door de geïntegreerde reinigingsmotor uitgevoerd. Wanneer het toestel in korte tijd drie keer achter elkaar terugschakelt, komt dit vermoedelijk door een verontreinigde pluiszeef of een verstopping. In dit geval gaat het toestel automatisch terug naar de laagste stand en brandt het lampje rood. Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afb. 28

* afhankelijk van de uitvoering

Afb. 26* Zo nodig kunt u het reinigingsproces ook handmatig activeren door de filterreinigingstoets „Clean“ in te drukken. U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt. Wij adviseren om de lamellen-filter altijd te reinigen alvorens het stofreservoir leeg te maken. Lamellen-filter uItkloppen Afb. 27 Bij bijzonder sterke verontreiniging kan de lamellenfilter ook worden uitgeklopt. De filter uitkloppen boven een afvalton. Het vuil valt naar beneden uit de filter. Pluiszeef reinigen Om de stofzuiger optimaal te laten functioneren dient de pluiszeef regelmatig te worden schoongemaakt. Afb. 28 Apparaatdeksel openen en het stofreservoir uit het apparaat nemen. Bild 20 a) Filtereenheid uit het stofreservoir nemen. b) In de regel volstaat het de totale filtereenheid tijdens het leegmaken van het stofreservoir even te schudden of uit te kloppen, zodat mogelijke stofdeeltjes loskomen. Is dit niet afdoende, gebruik dan een droge doek om de vuildeeltjes van de pluiszeef te verwijderen.

es Nos alegra que haya elegido un aspirador Bosch de la serie GS70. En estas instrucciones de uso se presentan diferentes modelos GS70. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Si el aspirador pasa a ser propiedad de otra persona, deben adjuntarse siempre las instrucciones de uso. Desplegar las páginas con las ilustraciones

Schoonmaakinstructies Voor het schoonmaken dient de stofzuiger altijd te worden uitgeschakeld en de stekker uit het stopcontact te worden gehaald. De stofzuiger en accessoires van kunststof kunnen met een in de handel gebruikelijk schoonmaakmiddel voor kunststof worden onderhouden.

Let op: geen schurende middelen, glas- of allesreiniger gebruiken. De stofzuiger nooit in water houden.

Technische wijzigingen voorbehouden.

Descripción de los aparatos 1
